MAG. GPS Navigationssystem GP1020 ANVÄNDARMANUAL HÅRDVARA. Användarmanual OBSERVERA

Transkript

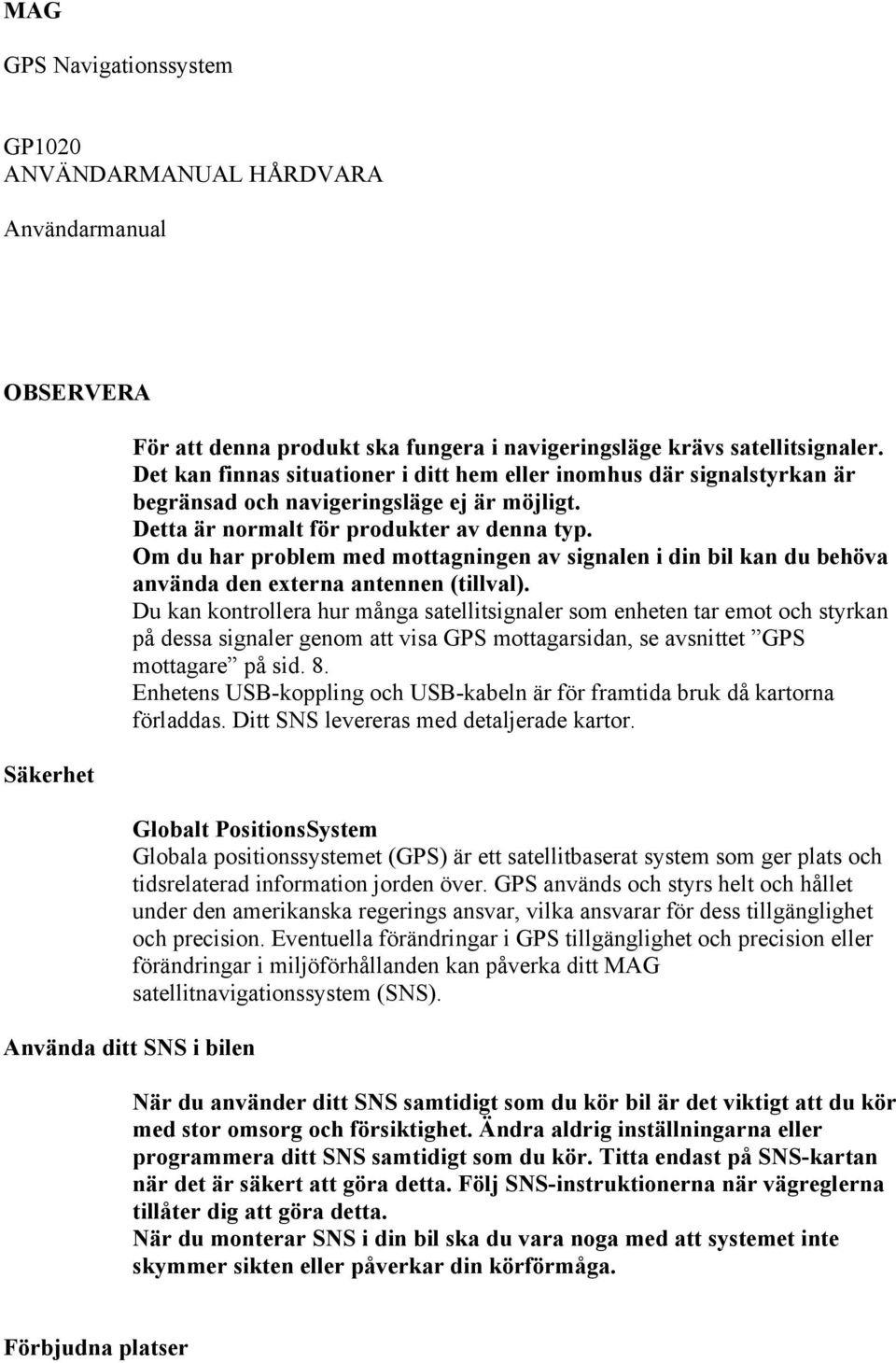

1 MAG GPS Navigationssystem GP1020 ANVÄNDARMANUAL HÅRDVARA Användarmanual OBSERVERA Säkerhet För att denna produkt ska fungera i navigeringsläge krävs satellitsignaler. Det kan finnas situationer i ditt hem eller inomhus där signalstyrkan är begränsad och navigeringsläge ej är möjligt. Detta är normalt för produkter av denna typ. Om du har problem med mottagningen av signalen i din bil kan du behöva använda den externa antennen (tillval). Du kan kontrollera hur många satellitsignaler som enheten tar emot och styrkan på dessa signaler genom att visa GPS mottagarsidan, se avsnittet GPS mottagare på sid. 8. Enhetens USB-koppling och USB-kabeln är för framtida bruk då kartorna förladdas. Ditt SNS levereras med detaljerade kartor. Globalt PositionsSystem Globala positionssystemet (GPS) är ett satellitbaserat system som ger plats och tidsrelaterad information jorden över. GPS används och styrs helt och hållet under den amerikanska regerings ansvar, vilka ansvarar för dess tillgänglighet och precision. Eventuella förändringar i GPS tillgänglighet och precision eller förändringar i miljöförhållanden kan påverka ditt MAG satellitnavigationssystem (SNS). Använda ditt SNS i bilen När du använder ditt SNS samtidigt som du kör bil är det viktigt att du kör med stor omsorg och försiktighet. Ändra aldrig inställningarna eller programmera ditt SNS samtidigt som du kör. Titta endast på SNS-kartan när det är säkert att göra detta. Följ SNS-instruktionerna när vägreglerna tillåter dig att göra detta. När du monterar SNS i din bil ska du vara noga med att systemet inte skymmer sikten eller påverkar din körförmåga. Förbjudna platser

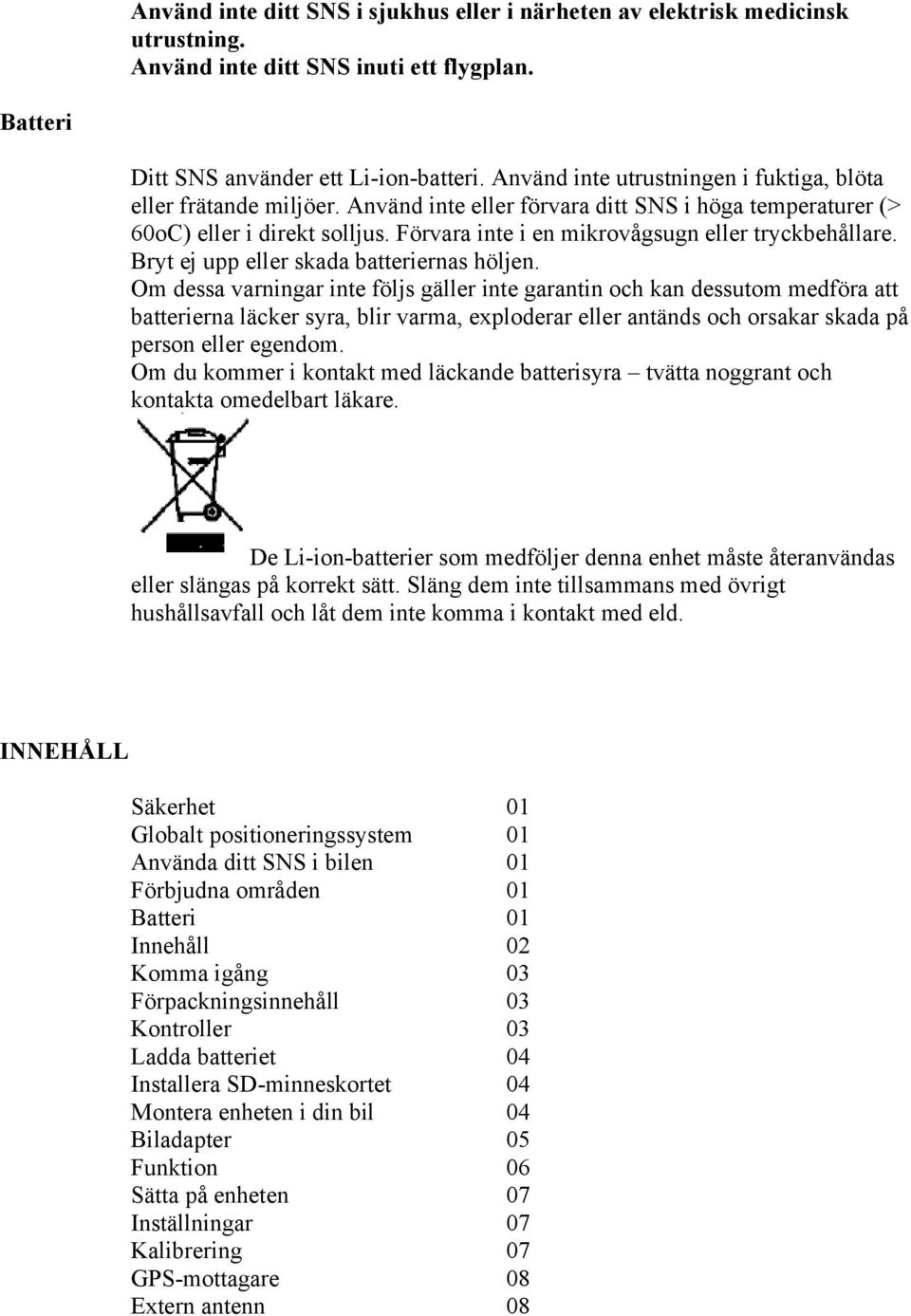

2 Använd inte ditt SNS i sjukhus eller i närheten av elektrisk medicinsk utrustning. Använd inte ditt SNS inuti ett flygplan. Batteri Ditt SNS använder ett Li-ion-batteri. Använd inte utrustningen i fuktiga, blöta eller frätande miljöer. Använd inte eller förvara ditt SNS i höga temperaturer (> 60oC) eller i direkt solljus. Förvara inte i en mikrovågsugn eller tryckbehållare. Bryt ej upp eller skada batteriernas höljen. Om dessa varningar inte följs gäller inte garantin och kan dessutom medföra att batterierna läcker syra, blir varma, exploderar eller antänds och orsakar skada på person eller egendom. Om du kommer i kontakt med läckande batterisyra tvätta noggrant och kontakta omedelbart läkare. De Li-ion-batterier som medföljer denna enhet måste återanvändas eller slängas på korrekt sätt. Släng dem inte tillsammans med övrigt hushållsavfall och låt dem inte komma i kontakt med eld. INNEHÅLL Säkerhet 01 Globalt positioneringssystem 01 Använda ditt SNS i bilen 01 Förbjudna områden 01 Batteri 01 Innehåll 02 Komma igång 03 Förpackningsinnehåll 03 Kontroller 03 Ladda batteriet 04 Installera SD-minneskortet 04 Montera enheten i din bil 04 Biladapter 05 Funktion 06 Sätta på enheten 07 Inställningar 07 Kalibrering 07 GPS-mottagare 08 Extern antenn 08

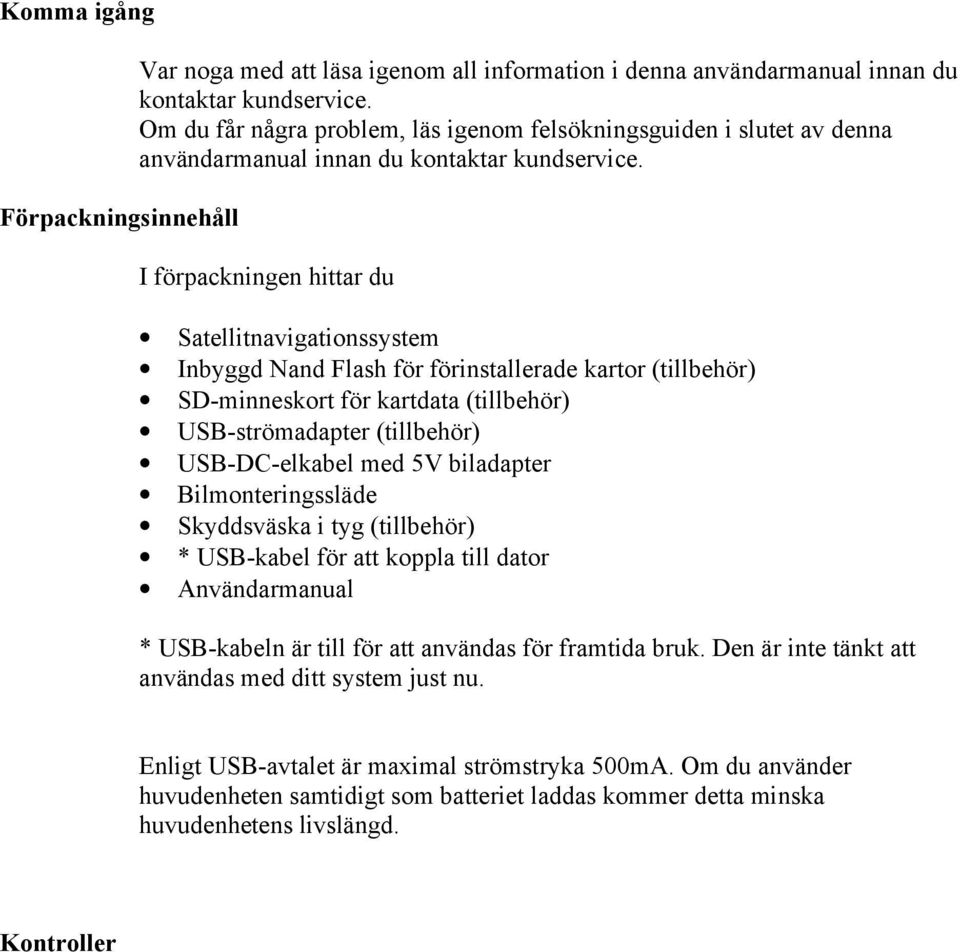

3 Komma igång Förpackningsinnehåll Var noga med att läsa igenom all information i denna användarmanual innan du kontaktar kundservice. Om du får några problem, läs igenom felsökningsguiden i slutet av denna användarmanual innan du kontaktar kundservice. I förpackningen hittar du Satellitnavigationssystem Inbyggd Nand Flash för förinstallerade kartor (tillbehör) SD-minneskort för kartdata (tillbehör) USB-strömadapter (tillbehör) USB-DC-elkabel med 5V biladapter Bilmonteringssläde Skyddsväska i tyg (tillbehör) * USB-kabel för att koppla till dator Användarmanual * USB-kabeln är till för att användas för framtida bruk. Den är inte tänkt att användas med ditt system just nu. Enligt USB-avtalet är maximal strömstryka 500mA. Om du använder huvudenheten samtidigt som batteriet laddas kommer detta minska huvudenhetens livslängd. Kontroller

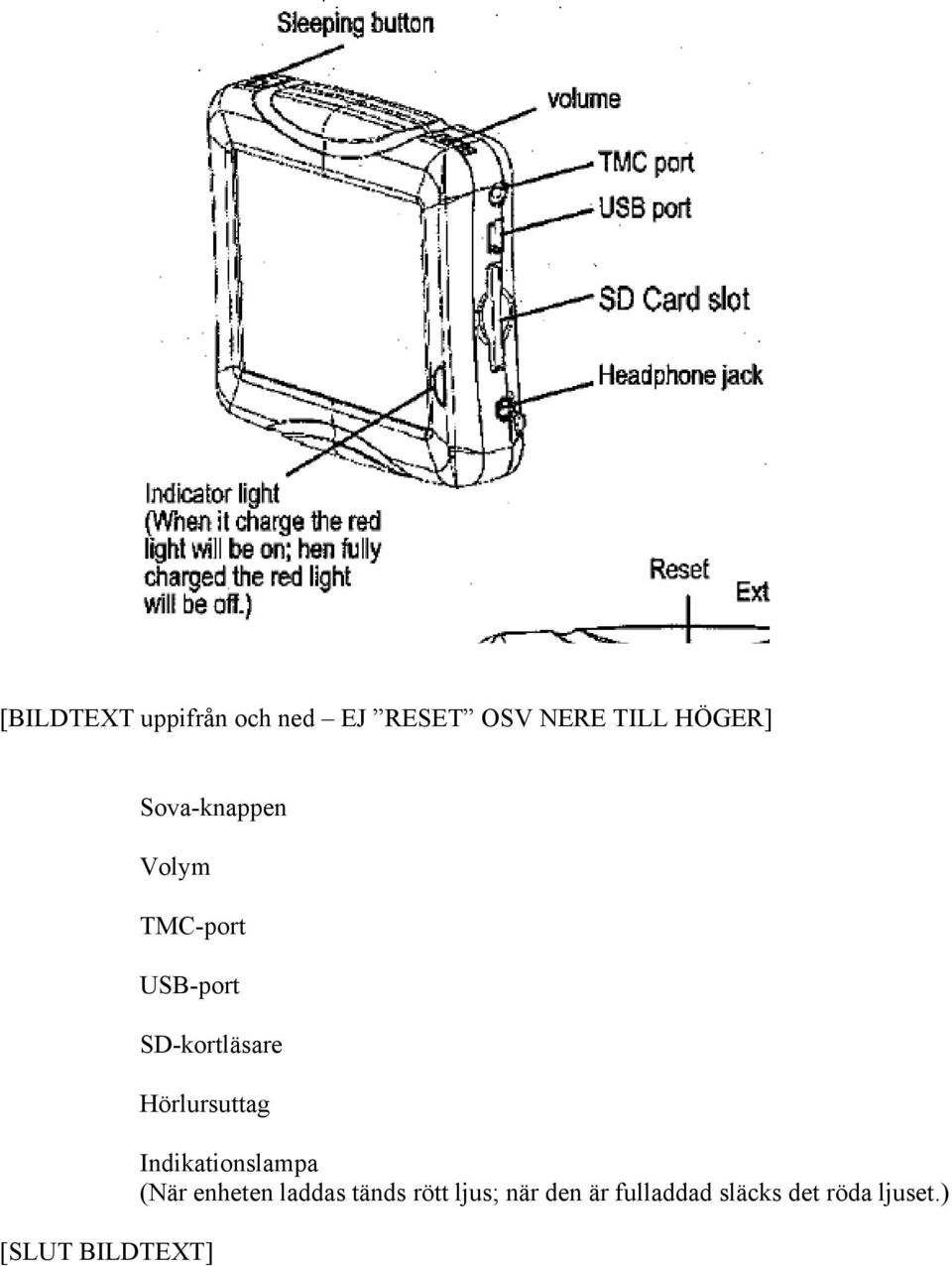

4 [BILDTEXT uppifrån och ned EJ RESET OSV NERE TILL HÖGER] Sova-knappen Volym TMC-port USB-port SD-kortläsare Hörlursuttag [SLUT BILDTEXT] Indikationslampa (När enheten laddas tänds rött ljus; när den är fulladdad släcks det röda ljuset.)

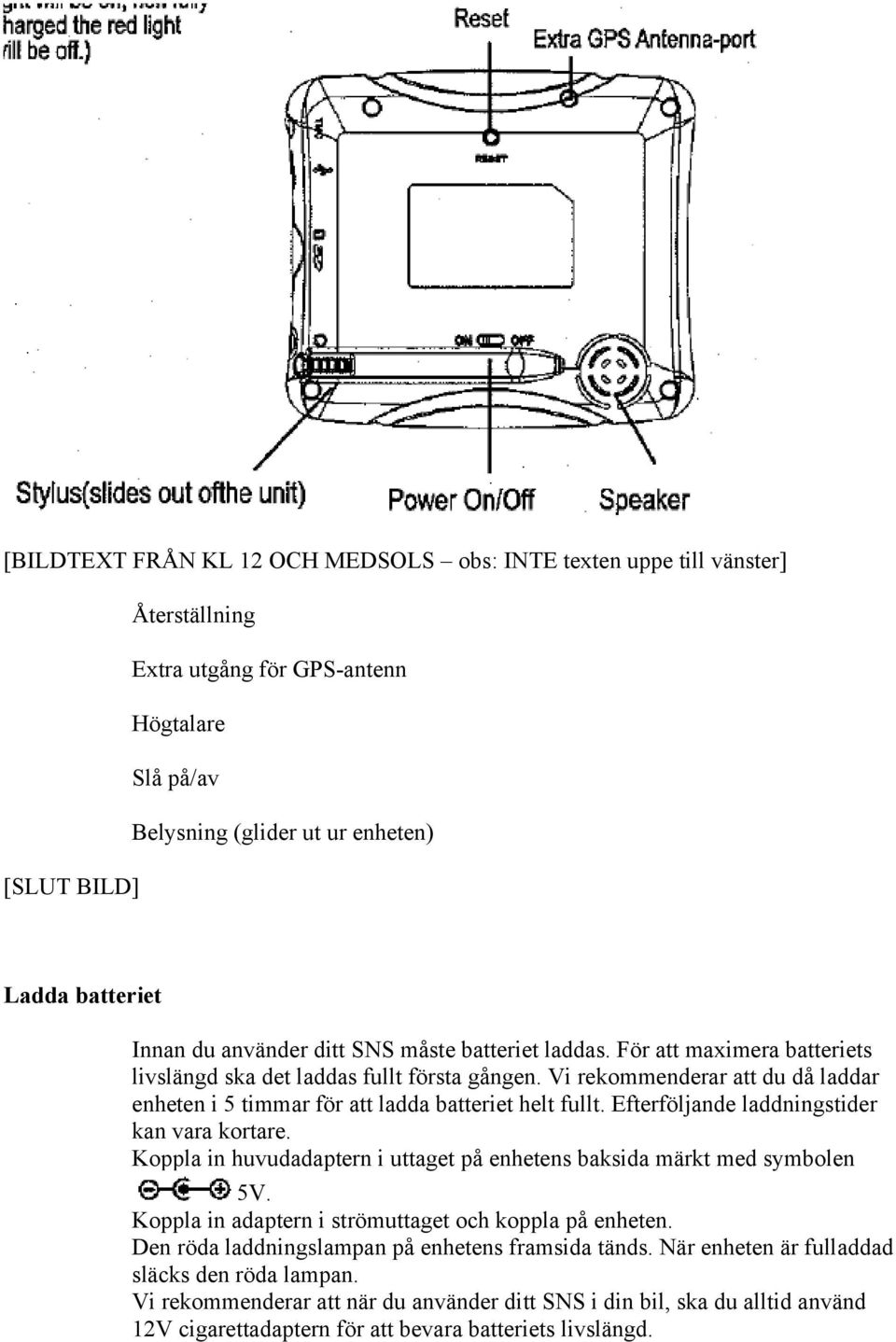

5 [BILDTEXT FRÅN KL 12 OCH MEDSOLS obs: INTE texten uppe till vänster] Återställning Extra utgång för GPS-antenn Högtalare Slå på/av Belysning (glider ut ur enheten) [SLUT BILD] Ladda batteriet Innan du använder ditt SNS måste batteriet laddas. För att maximera batteriets livslängd ska det laddas fullt första gången. Vi rekommenderar att du då laddar enheten i 5 timmar för att ladda batteriet helt fullt. Efterföljande laddningstider kan vara kortare. Koppla in huvudadaptern i uttaget på enhetens baksida märkt med symbolen 5V. Koppla in adaptern i strömuttaget och koppla på enheten. Den röda laddningslampan på enhetens framsida tänds. När enheten är fulladdad släcks den röda lampan. Vi rekommenderar att när du använder ditt SNS i din bil, ska du alltid använd 12V cigarettadaptern för att bevara batteriets livslängd.

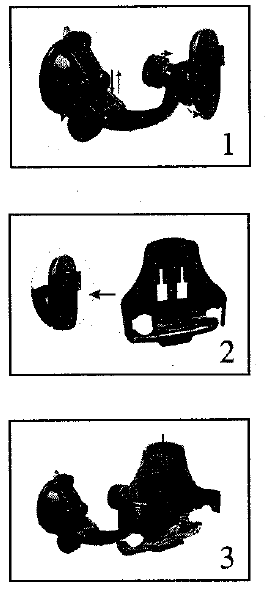

6 Installera SD-minneskortet (tillbehör) SD-minneskortet kan spara flera kartor för ditt SNS. När väl kortet är installerat behöver det inte tas bort. Om du behöver ta ur kortet ska du först stänga av enheten, tryck därefter in kortet så matas det ut ur läsaren. När du sätter tillbaka kortet kan det enbart stoppas i åt ett håll kontakten mot dig och det kapade hörnet överst som visas på bilden. Stoppa in kortet och tryck in det helt så att det klickar på plats. Montera enheten i din bil Enheten stödjer SD-kort på upp till 2 GB. VARNING! SNS måste monteras på en plats som inte försämrar förarens sikt eller försvårar bilkörningen eller förhindrar bilens airbags. Skruva fast bilstativet på enhetens baksida som visas på bilderna nedan.

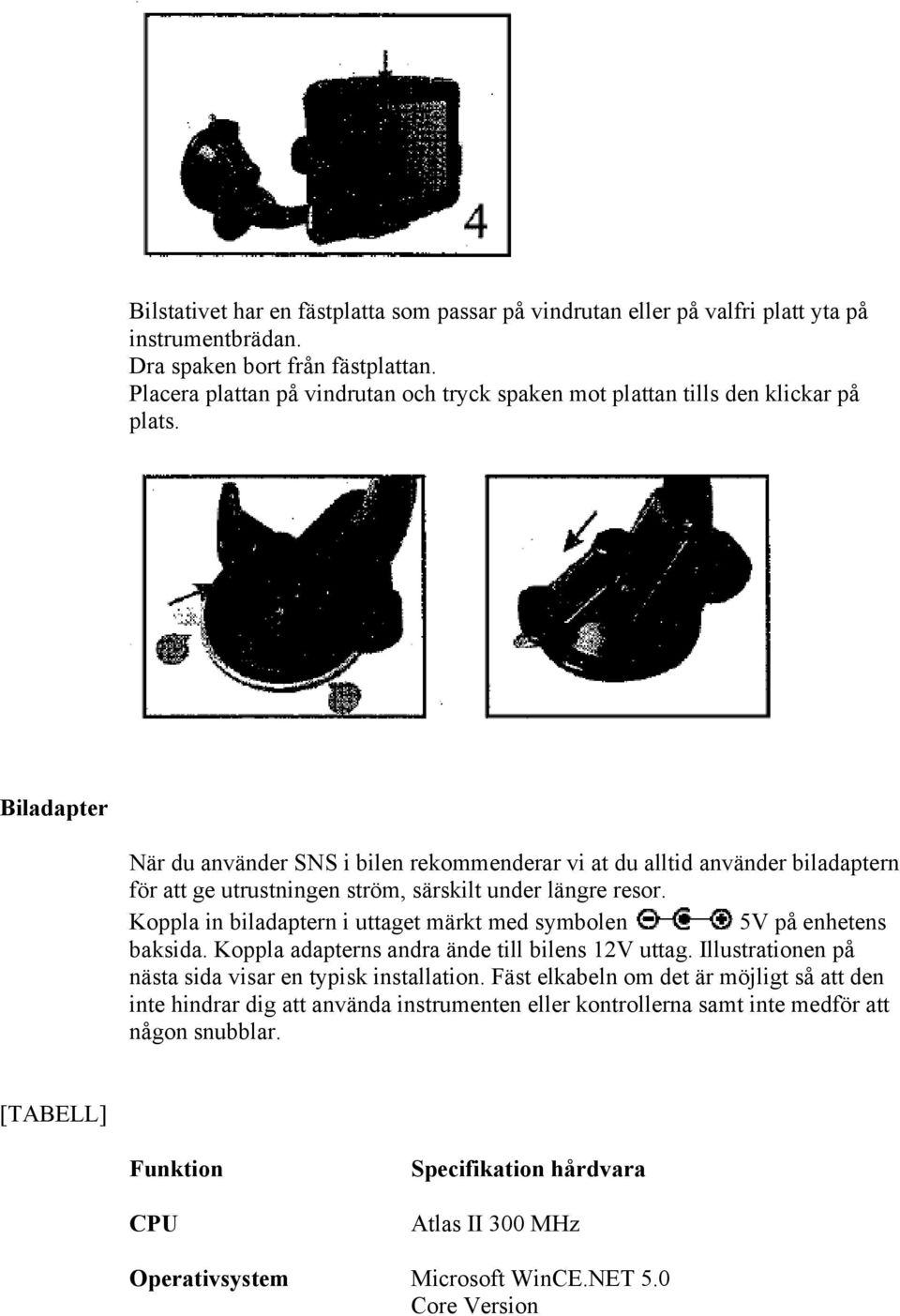

7 Bilstativet har en fästplatta som passar på vindrutan eller på valfri platt yta på instrumentbrädan. Dra spaken bort från fästplattan. Placera plattan på vindrutan och tryck spaken mot plattan tills den klickar på plats. Biladapter När du använder SNS i bilen rekommenderar vi at du alltid använder biladaptern för att ge utrustningen ström, särskilt under längre resor. Koppla in biladaptern i uttaget märkt med symbolen 5V på enhetens baksida. Koppla adapterns andra ände till bilens 12V uttag. Illustrationen på nästa sida visar en typisk installation. Fäst elkabeln om det är möjligt så att den inte hindrar dig att använda instrumenten eller kontrollerna samt inte medför att någon snubblar. [TABELL] Funktion CPU Specifikation hårdvara Atlas II 300 MHz Operativsystem Microsoft WinCE.NET 5.0 Core Version

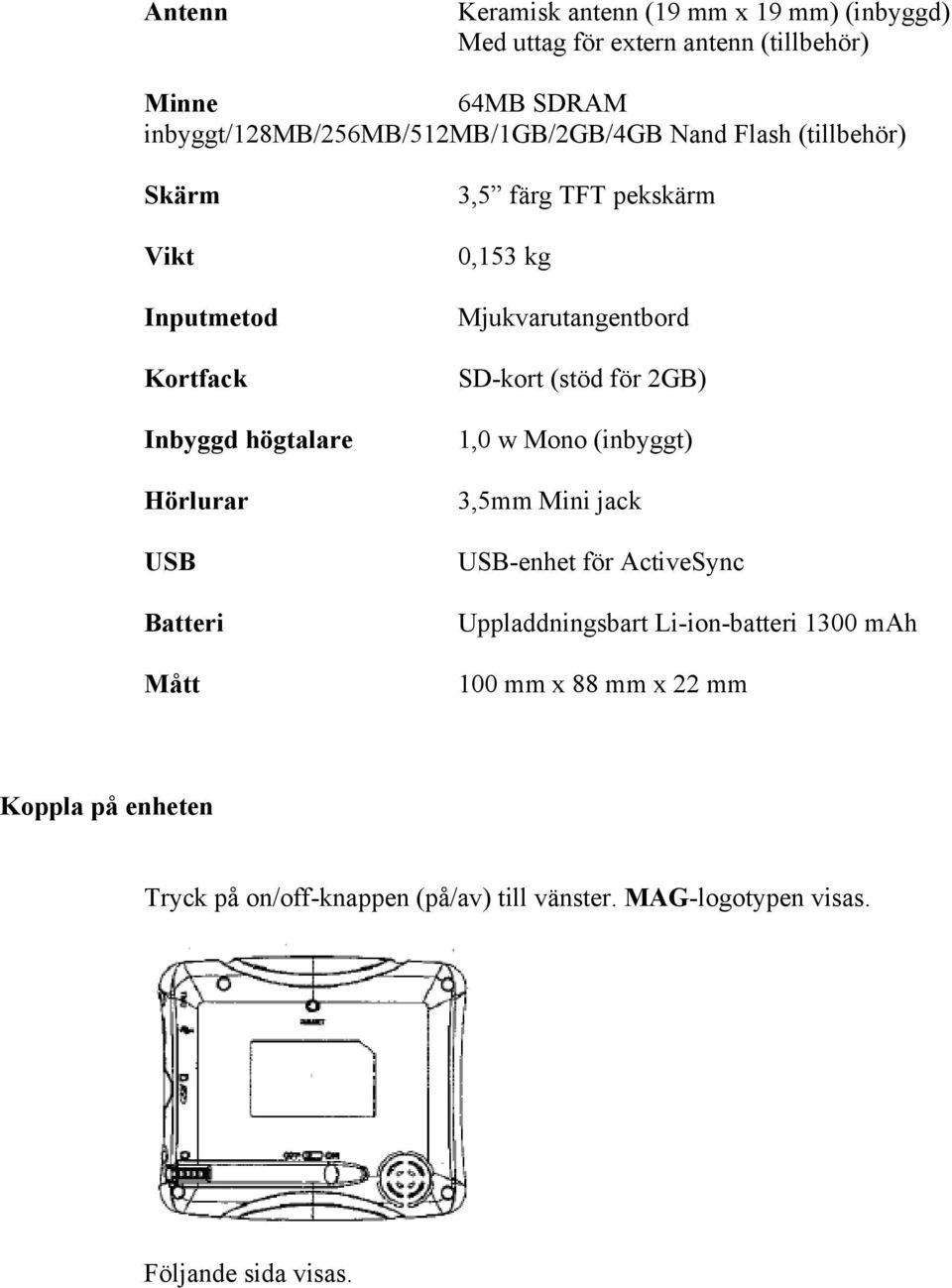

8 Antenn Keramisk antenn (19 mm x 19 mm) (inbyggd) Med uttag för extern antenn (tillbehör) Minne 64MB SDRAM inbyggt/128mb/256mb/512mb/1gb/2gb/4gb Nand Flash (tillbehör) Skärm Vikt Inputmetod Kortfack Inbyggd högtalare Hörlurar USB Batteri Mått 3,5 färg TFT pekskärm 0,153 kg Mjukvarutangentbord SD-kort (stöd för 2GB) 1,0 w Mono (inbyggt) 3,5mm Mini jack USB-enhet för ActiveSync Uppladdningsbart Li-ion-batteri 1300 mah 100 mm x 88 mm x 22 mm Koppla på enheten Tryck på on/off-knappen (på/av) till vänster. MAG-logotypen visas. Följande sida visas.

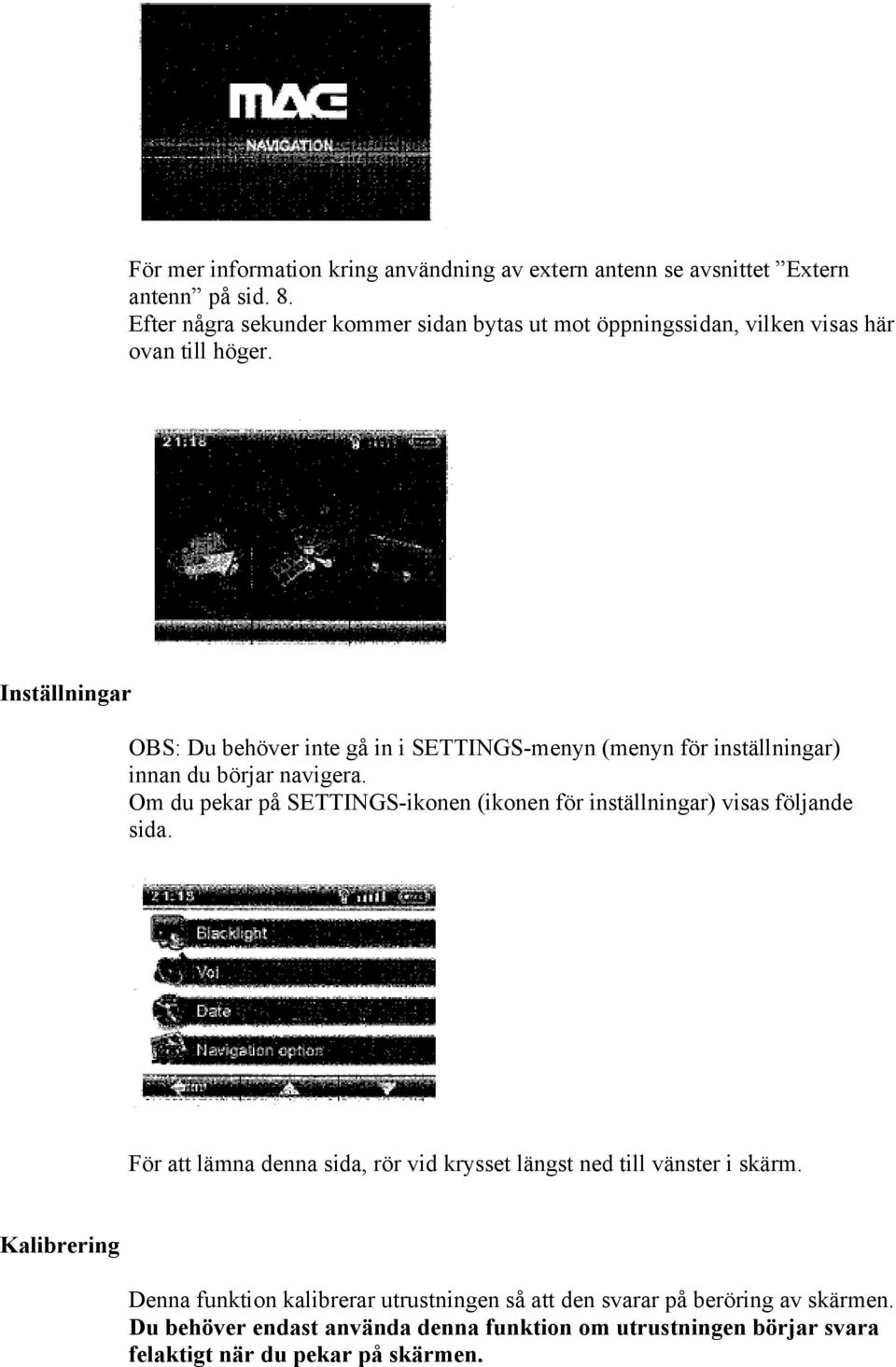

9 För mer information kring användning av extern antenn se avsnittet Extern antenn på sid. 8. Efter några sekunder kommer sidan bytas ut mot öppningssidan, vilken visas här ovan till höger. Inställningar OBS: Du behöver inte gå in i SETTINGS-menyn (menyn för inställningar) innan du börjar navigera. Om du pekar på SETTINGS-ikonen (ikonen för inställningar) visas följande sida. För att lämna denna sida, rör vid krysset längst ned till vänster i skärm. Kalibrering Denna funktion kalibrerar utrustningen så att den svarar på beröring av skärmen. Du behöver endast använda denna funktion om utrustningen börjar svara felaktigt när du pekar på skärmen.

10 About/ Om GPS-mottagare About-sidan ( Om ) är endast till för information. Den ger serienummer, versionsnummer och numret till kundtjänst för denna produkt. Vänligen läs noga igenom felsökningsguiden för lösningar till vanliga frågor innan du kontaktar kundtjänst. För att lämna About-sidan, rör vid krysset uppe till höger i skärm. OBS: Denna sida är endast till för information. Du kan visa antal satellitsignaler enheten tar emot samt hur starka dessa signaler är. När öppningssidan visas, peka på GPS RECEIVER-ikonen (GPS-mottagare). En sida liknande den som visas nedan visas nu på skärmen. OBS: Extern antenn Denna sida ger dig aktuell position i grader longitud och latitud, din aktuella hastighet och din positions status, dvs. Fixed 3D eller Fixed Invalid etc. Kompasscirkeln visar satelliterna som enheten tar emot signaler ifrån och stapeldiagrammet nedanför visar styrkan på signalerna från var och en av dessa satelliter. För att lämna denna sida, peka på krysset uppe till höger i skärm. Minst tre GPS-signaler krävs för att SNS ska fungera. Det kan finnas situationer inuti ditt hem eller byggnader då signalstyrkan är begränsad och GPS mottagarläge inte är möjligt. Detta är helt normalt för produkter likt denna. Din bil kan ha en värmereflekterande vindruta eller vindrutevärmare som förhindrar att GPS-mottagaren kan ta emot en bra signal. I sådana fall kanske du måste använda en extern antenn. Se nedan. Om GPS-mottagaren inte lyckas få kontakt med en bra signal när den är monterad i din bil kan detta bero på ett värmereflekterande hölje eller värmekällor i din vindruta.

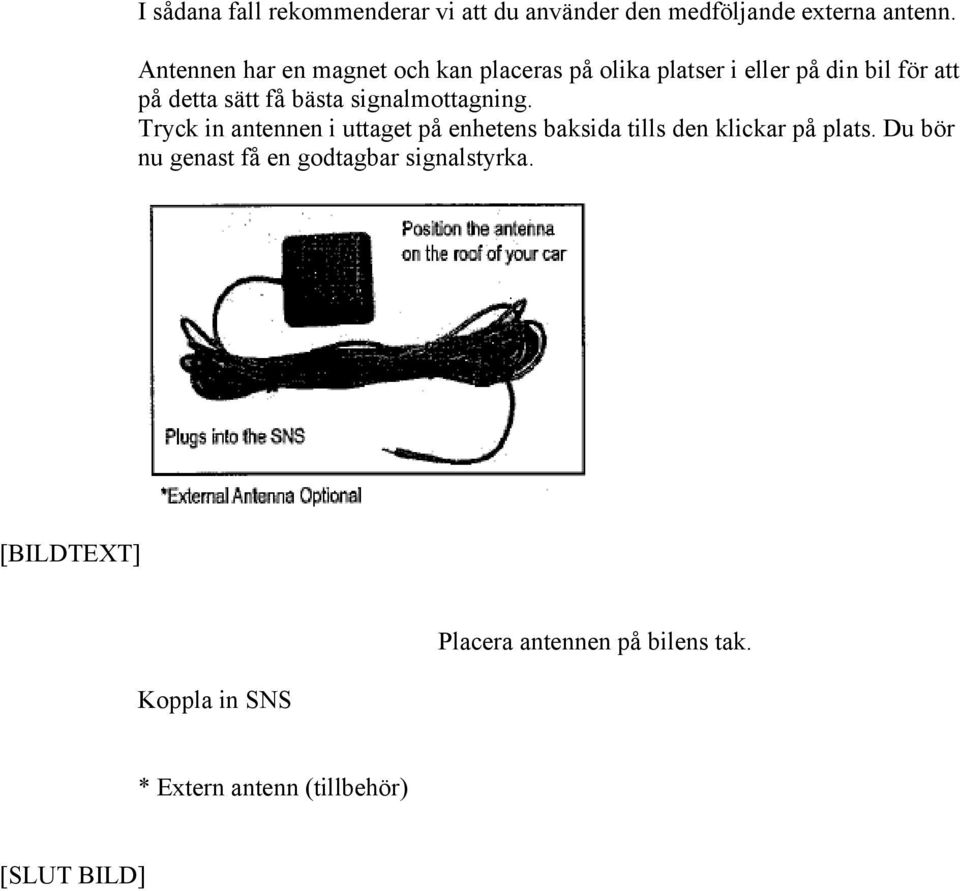

11 I sådana fall rekommenderar vi att du använder den medföljande externa antenn. Antennen har en magnet och kan placeras på olika platser i eller på din bil för att på detta sätt få bästa signalmottagning. Tryck in antennen i uttaget på enhetens baksida tills den klickar på plats. Du bör nu genast få en godtagbar signalstyrka. [BILDTEXT] Koppla in SNS Placera antennen på bilens tak. * Extern antenn (tillbehör) [SLUT BILD]
