1 VILLAVÄRME FÖR FRAMTIDEN the pure way of heating

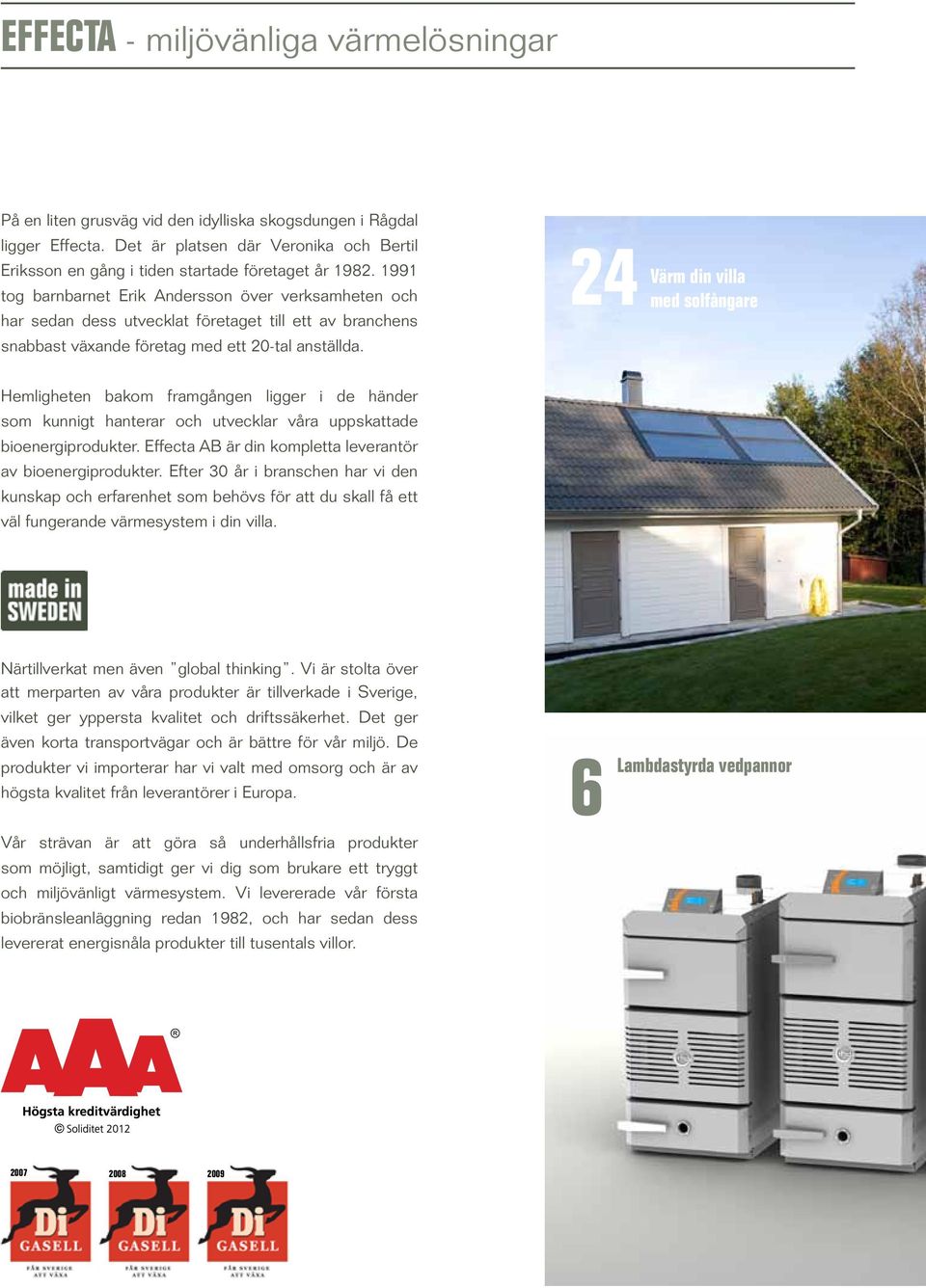

2 EFFECTA - miljövänliga värmelösningar På en liten grusväg vid den idylliska skogsdungen i Rågdal ligger Effecta. Det är platsen där Veronika och Bertil Eriksson en gång i tiden startade företaget år tog barnbarnet Erik Andersson över verksamheten och har sedan dess utvecklat företaget till ett av branchens snabbast växande företag med ett 20-tal anställda. 24 Värm din villa med solfångare Hemligheten bakom framgången ligger i de händer som kunnigt hanterar och utvecklar våra uppskattade bioenergiprodukter. Effecta AB är din kompletta leverantör av bioenergiprodukter. Efter 0 år i branschen har vi den kunskap och erfarenhet som behövs för att du skall få ett väl fungerande värmesystem i din villa. Närtillverkat men även global thinking. Vi är stolta över att merparten av våra produkter är tillverkade i Sverige, vilket ger yppersta kvalitet och driftssäkerhet. Det ger även korta transportvägar och är bättre för vår miljö. De produkter vi importerar har vi valt med omsorg och är av högsta kvalitet från leverantörer i Europa. Vår strävan är att göra så underhållsfria produkter som möjligt, samtidigt ger vi dig som brukare ett tryggt och miljövänligt värmesystem. Vi levererade vår första biobränsleanläggning redan 1982, och har sedan dess levererat energisnåla produkter till tusentals villor. 6 Lambdastyrda vedpannor

3 BIOENERGI & MODERN TEKNIK - för miljön 4 ELDA MED VED 12 SYSTEMLÖSNINGAR 14 ELDA MED PELLETS 24 SOLENERGI Att värna om vår miljö är allas vårt ansvar och en nödvändighet för våra barns framtid. Det har säkert inte undgått dig att vädret inte är som vanligt. Glaciärer smälter, det stormar och är varmt. Ett enkelt sätt att hjälpa miljön är att använda mindre el och olja genom att värma sin bostad med energikällor som har så liten miljöpåverkan som möjligt, t.ex. ved eller pellets. Att använda sig av solens energi med effektiva solfångare är genialt och det mest miljövänliga alternativet av alla. 0 ACKUMULATORTANKAR 4 TEKNISK DATA Ett koncept för Effectas top-of-the-line-produkter. Här ingår vedpanna Effecta Lambda, Effecta ved-solsystem samt pelletspanna Effecta Komplett. Flera av produkterna i pureheat konceptet är Svanenmärkta och alla är de miljövänliga värmelösningar för framtiden! Efter 0 års erfarenhet och kunskap kan vi garantera yppersta kvalitet och driftssäkerhet. På längre sikt speglar pureheat vår strävan efter fler svanenmärkta miljövänliga lösningar och ett löfte att göra så underhållsfria produkter som möjligt. Effectas utbud består av vedpannor, solfångare, pelletspannor, kaminer, ackumulatortankar och tillbehör. Effecta har förutom i Sverige distributörer i Norge, Finland, Tyskland, Spanien, Frankrike, USA, Storbritannien, Belgien, Tjeckien, Bulgarien, Polen och Italien. Erik Andersson VD Effecta AB

4 ELDA MED VED - billigaste villavärmen Vedeldning är det mest förekommande energislaget för uppvärmning av villor. Vår närhet till skog och natur gör att vi i Sverige har en lång tradition och ett stort kunnande kring vedeldning. Har du tillgång till egen ved är det den absolut billigaste värmen. Men även om du köper din ved färdigkluven har du i en normalvilla en uppvärmningskostnad på under 7000 kr. Ved är helt enkelt svårt att slå som värmekälla. ATT VÄLJA PANNA Det finns en mängd olika vedpannor att välja på när det är dags för pannbyte. Många vedpannor ser väldigt lika ut men skillnaderna är ofta stora. Det är faktiskt så att många sk. moderna vedpannor knappt klarar de utsläppskrav som gäller idag. Innan du väljer din panna bör du därför kontrollera följande saker. - Har pannan bra miljövärden. - Har pannan hög verkningsgrad. - Var pannan är tillverkad. - Kommer leverantören att finnas där för dig i framtiden. - Finns testrapport. - Vilka garantier lämnar tillverkaren. GLÖM ALLT DU HÖRT Det finns många fördomar om vedeldning, att det t.ex. tar mycket tid, luktar rök och kräver mycket eget arbete. Med ett rätt dimensionerat vedsystem från Effecta eldar du en gång per dygn vintertid, ekonomisotning sker när du öppnar eldstadsluckan. Ackumulatortanken ger alltid gott om varmvatten och du har en möjlighet att ansluta andra värmekällor som t.ex. solfångare för att slippa elda under sommarhalvåret. Med våra vedpannor kan du även alltid elda i tätbebyggda områden. Du behöver aldrig oroa dig för lukt eller irriterade grannar. Din panna släpper heller inte ut några hälsofarliga ämnen i luften. EFFECTA - ETT TRYGGT VAL Att äga en vedpanna från Effecta innebär trygghet. Redan idag klarar våra Lambdapannor 25 och 5, 2015 års hårdaste miljökrav. Vi har även tillverkat vedpannor sedan 1982, få företag har längre erfarenhet än Effecta. Lambdasond är en självklarhet och har funnits i våra pannor sedan 2006 och är hos oss en driftsäker och väl beprövad teknik. Givetvis hjälper vi dig även med dimensioneringen av ackumulatorsystemet så att du får det så bekvämt som möjligt. 4

5 EFFECTA WOODY - referenshus VED Redan 1929 byggdes huset som Christer och Gurli Kjerstensson idag bor i. Vi befinner oss ca mil norr om Hässleholm - närmare bestämt i Verum. Fastigheten är ett mindre lantbruk på 1 1/2 plan med källare samt kringliggande byggnader. Med en tomtmark på ca 000 m 2 finns det gott om ved för en miljövänlig uppvärmning. Christer berättar att han trots sin parkinson är en pigg och glad man på 70+. Från gammal vedpanna till ny modern Effecta Woody Huset totalrenoverades 1981 och med en totalyta på 254 m 2 behövdes ett genomtänkt värmesystem. - Huset hade en gammal, helt oduglig vedpanna i många år, med en så dålig verkningsgrad som på 54% att vi förra året var tvungna att investera i en ny panna. Vedpannan har mer än halverat vår vedförbrukning. Effecta blev valet då Christer och sonen Jörgen en dag var på besök i Effectas utställning och tittade på solfångare. Christer la då märke till de välgjorda, moderna vedpannorna i utställningen och blev nyfiken. Valet föll sedan på en Effecta Woody. Christer köpte även till spaksotning vilket förenklar rengöringen av tuberna och för att ytterligare förenkla har han själv kopplat en vajer till spaksotningen. - Vi är otroligt nöjda och har mer än halverat vedförbrukningen sedan vi installerade Effecta Woody, säger Christer. Andra fördelar som paret gärna lyfter fram är att pannan är lättsotad, ger lite aska och ryker nästan ingenting alls. VÄLKOMMEN TILL CHRISTER & GURLI KJERSTENSSON 5

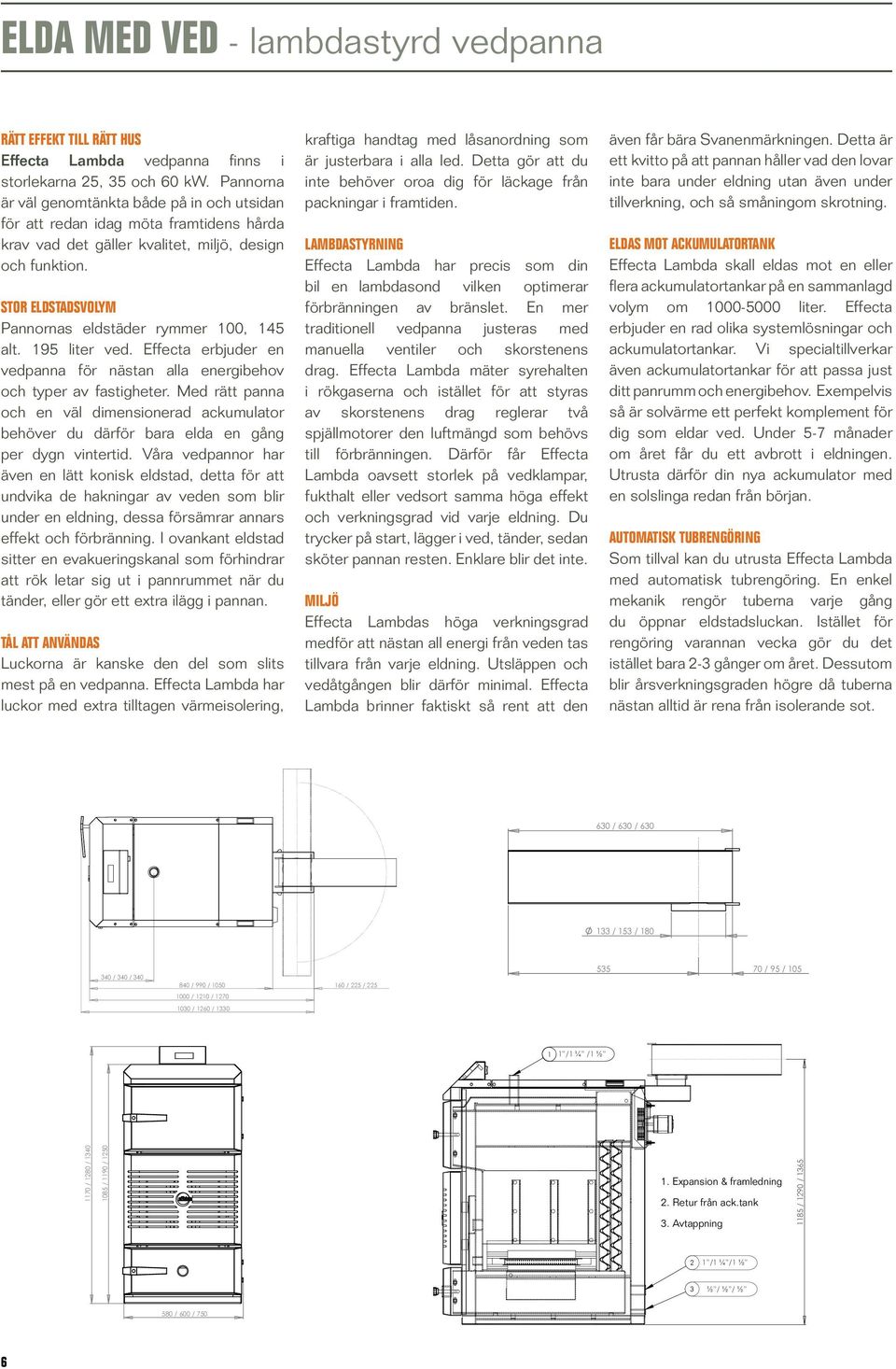

6 ELDA MED VED - lambdastyrd vedpanna 40 / 40 / / 990 / / 1210 / 1270 TÅL ATT ANVÄNDAS 100 / 1260 / 10 Luckorna är kanske den del som slits mest på en vedpanna. Effecta Lambda har luckor med extra tilltagen värmeisolering, 1 även får bära Svanenmärkningen. Detta är ett kvitto på att pannan håller vad den lovar inte bara under eldning utan även under tillverkning, och så småningom skrotning. LAMBDASTYRNING Effecta Lambda har precis som din bil en lambdasond vilken optimerar förbränningen av bränslet. En mer traditionell vedpanna justeras med manuella ventiler och skorstenens drag. Effecta Lambda mäter syrehalten i rökgaserna och istället för att styras av skorstenens drag reglerar två spjällmotorer den luftmängd som behövs till förbränningen. Därför får Effecta Lambda oavsett storlek på vedklampar, fukthalt eller vedsort samma höga effekt och verkningsgrad vid varje eldning. Du trycker på start, lägger i ved, tänder, sedan sköter pannan resten. Enklare blir det inte. ELDAS MOT ACKUMULATORTANK Effecta Lambda skall eldas mot en eller flera ackumulatortankar på en sammanlagd volym om liter. Effecta erbjuder en rad olika systemlösningar och ackumulatortankar. Vi specialtillverkar även ackumulatortankar för att passa just ditt panrumm och energibehov. Exempelvis så är solvärme ett perfekt komplement för dig som eldar ved. Under 5-7 månader om året får du ett avbrott i eldningen. Utrusta därför din nya ackumulator med en solslinga redan från början / 1190 / 1250 STOR ELDSTADSVOLYM Pannornas eldstäder rymmer 100, 145 alt. 195 liter ved. Effecta erbjuder en vedpanna för nästan alla energibehov och typer av fastigheter. Med rätt panna och en väl dimensionerad ackumulator behöver du därför bara elda en gång per dygn vintertid. Våra vedpannor har även en lätt konisk eldstad, detta för att undvika de hakningar av veden som blir under en eldning, dessa försämrar annars effekt och förbränning. I ovankant eldstad sitter en evakueringskanal som förhindrar att rök letar sig ut i pannrummet när du tänder, eller gör ett extra ilägg i pannan. kraftiga handtag med låsanordning som är justerbara i alla led. Detta gör att du inte behöver oroa dig för läckage från packningar i framtiden / 1280 / 140 RÄTT EFFEKT TILL RÄTT HUS Effecta Lambda vedpanna finns i storlekarna 25, 5 och 60 kw. Pannorna är väl genomtänkta både på in och utsidan för att redan idag möta framtidens hårda krav vad det gäller kvalitet, miljö, design och funktion. AUTOMATISK TUBRENGÖRING Som tillval kan du utrusta Effecta Lambda med automatisk tubrengöring. En enkel mekanik rengör tuberna varje gång du öppnar eldstadsluckan. Istället för rengöring varannan vecka gör du det istället bara 2- gånger om året. Dessutom 580 / 600 / 750 blir årsverkningsgraden högre då tuberna nästan alltid är rena från isolerande sot. FÖRKLARINGAR MILJÖ Effecta Lambdas höga verkningsgrad 160 / 225 / 225 medför att nästan all energi från veden tas tillvara från varje eldning. Utsläppen och vedåtgången blir därför minimal. Effecta Lambda brinner faktiskt så rent att den 1. FRAMLEDNING ACKUMULAT 2. RETURLEDNING ACKUMULAT. AVTAPPNINGSKRAN 1 /1 ¼ /1 ½ TEKNISK DATA 1085 / 1190 / / 1280 / / 1290 / / 60 / / 40 / / 990 / / 15 / / 1190 / / 1280 / 140 Vikt Max arbetstryck Vattenvolym Vedlängd Skorstensdrag rek. Min skorstensarea Elanslutning Plåttjocklek mantel Plåttjocklek eldstad Eldstadsvolym Eldstadsdjup Effekt fläktmotor Effekt Max driftstemperatur Min. rek. tankvolym 160 / 225 / 225 EFFECTA AB 1000 / 1210 / / 40 / / 990 / / 1260 / /1 ¼ /1 ½ Västra Rågdalsvägen 2 Tel: Fax: E-post:info@effecta.se 70 / 95 / / 225 / / 1210 / / 1260 / , / m 5m / / 60 E.A ½ / ½ / ½ / 600 / 750 EFFECTA LAMBDA 25 / 5 / /1 ¼ /1 ½ FÖRKLARINGAR 1. FRAMLEDNING ACKUMULATOR 2. RETURLEDNING ACKUMULATORTANK. AVTAPPNINGSKRAN 1 /1 ¼ /1 ½ V / 60 / / 1290 / Vikt Max arbetstryck Vattenvolym Vedlängd Skorstensdrag rek. Min skorstensarea Elanslutning Plåttjocklek mantel Expansion & framledning Plåttjocklek eldstad Eldstadsvolym Retur från ack.tank Eldstadsdjup Effekt fläktmotor Effekt Avtappning Max driftstemperatur Min. rek. tankvolym 1185 / 1290 / / 1190 / / 1280 / 140 TEKNISK DATA 1 / 15 / / 225 / / 600 / /1 ¼ /1 ½ ½ / ½ / ½ 280/400/540 kg 60 / 60 / 6 1,5 bar 90 liter 500 mm 15/15/18 pa. 120/150/180 mm 20 VAC 4 mm 5 mm 100/145/195 liter 400/540/540mm 100 w 25/5/60 kw 1 / 15 / gr 1000/1500/000 liter 55 1 /1 ¼ /1 ½ EFFECTA AB Västra Rågdalsvägen kungsbacka Tel: Fax: E-post:info@effecta.se / 95 / 105 ½ / ½ / ½ E.A FÖRKLARINGAR 6 1. FRAMLEDNING ACKUMULATOR 2. RETURLEDNING ACKUMULATORTANK. AVTAPPNINGSKRAN V TEKNISK DATA Vikt Max arbetstryck EFFECTA LAMBDA 25 / 5 / /400/540 kg 1,5 bar 55

7 EFFECTA LAMBDA kw 9% VERKNINGSGRAD 5 ÅRS GARANTI TESTAD ENL. EN-0-5 Som tillval kan du utrusta pannan med automatisk tubrengöring. Tuberna skrapas rent från sot när du öppnar luckan. Kylslinga är standard för extra säkerhet. Manöverpanelen är lätt att förstå och sköta. Du ser även den för stunden mest nödvändiga informationen kring systemet. Den medföljande rökrörsvinkeln medger montering i de flesta skorstenar på marknaden. Handtagen är justerbara och rejält tilltagna för att ge lång livslängd. Förbränningsfläkten sitter lätt åtkomlig när det finns behov av service. Eldstaden är lätt konisk vilken förhindrar sk. hakningar av veden vilket medför en jämnare och miljövänligare förbränning. Ovanför eldstaden sitter en evakueringskanal så att rök inte smiter ut i pannrummet vid ilägg av ved. I varje rökgastub sitter en turbulator vilken sänker rökgastemperaturen till ca C. Keramiken är väl beprövad och har lång livslängd. Vid normal användning håller den 8-10 år. Luftspjällen styr pannans förbränning på signal från lambdasonden. På så sätt hålls alltid rätt syrehalt i förbränningen. Effecta Lambda är vattenmantlad kring hela eldstaden. Detta medför längre livslängd. I efterbrännkammaren sker slutförbränningen av gaserna, inga skadliga ämnen följer med ut i skorstenen. 7

8 ELDA MED VED - traditionell vedpanna / 1280 / / 1190 / 1250 ÅRS GARANTI 40 / 40 / / 990 / / 225 / / 1210 / / 1260 / / 600 / 750 FÖRKLARINGAR 1 1. FRAMLEDNING ACKUMULATOR 2. RETURLEDNING ACKUMULATOR. AVTAPPNINGSKRAN 1 /1 ¼ /1 ½ TEKNISK DATA 1170 / 1280 / / 1190 / / 1280 / / 1290 / / 60 / / 40 / / 990 / / 1190 / 1250 Vikt Max arbetstryck Vattenvolym Vedlängd Skorstensdrag rek. Min skorstensarea Elanslutning Plåttjocklek mantel Plåttjocklek eldstad Eldstadsvolym Eldstadsdjup Effekt fläktmotor Effekt Max driftstemperatur Min. rek. tankvolym 1 / 15 / / 225 / 225 EFFECTA AB 1000 / 1210 / / 1260 / / 40 / / 990 / /1 ¼ /1 ½ ½ / ½ / ½ 55 Västra Rågdalsvägen 21-4 Tel: Fax: 000 E-post:info@effecta.se - www 70 / 95 / / 225 / / 600 / / 1210 / / 1260 / /40 1,5 bar 90 liter 500 mm 15/15/ 120/15 20 VA 4 mm 5 mm 100/14 400/ w 25/5/ 99 gr 1000/1 E.A / 600 / EFFECTA LAMBDA 25 / 5 / 60 1 /1 ¼ /1 ½ FÖRKLARINGAR 1. FRAMLEDNING ACKUMULATOR 2. RETURLEDNING ACKUMULATORTANK V AVTAPPNINGSKRAN 1 /1 ¼ /1 ½ 60 / 60 / Expansion & framledning 1185 / 1290 / Retur från ack.tank. Avtappning 1 / 15 / / 1290 / / 1190 / / 1280 / 140 TEKNISK DATA Vikt Max arbetstryck Vattenvolym Vedlängd Skorstensdrag rek. Min skorstensarea Elanslutning Plåttjocklek mantel Plåttjocklek eldstad Eldstadsvolym Eldstadsdjup Effekt fläktmotor Effekt Max driftstemperatur Min. rek. tankvolym 1 /1 ¼ /1 ½ EFFECTA AB 160 / 225 / / 600 / /1 ¼ /1 ½ ½ / ½ / ½ /400/540 kg 60 / 60 / 60 1,5 bar 90 liter 500 mm 15/15/18 pa. 120/150/180 mm 20 VAC 4 mm 5 mm 100/145/195 liter 400/540/540mm 100 w 1 / kw 15 / /5/60 99 gr 1000/1500/000 liter Västra Rågdalsvägen kungsbacka Tel: Fax: E-post:info@effecta.se ½ / 95 / 105 ½ / ½ / E.A FÖRKLARINGAR 1. FRAMLEDNING ACKUMULATOR 2. RETURLEDNING ACKUMULATORTANK. AVTAPPNINGSKRAN TEKNISK DATA 55 EFFECTA LAMBDA 25 / 5 / 60 V

9 EFFECTA WOODY kw EN VÄL BEPRÖVAD VEDPANNA Effecta Woody har funnits i snart 15 år. Den har givetvis utvecklats och förbättrats under årens lopp för att möta en högre standard och hårdare miljökrav. Nytt för i år är att den finns i två nya storlekar 25 och 60 kw. Effecta Woody är en genomtänkt och beprövad vedpanna som kommer leverera energi till ditt hus i många år framöver. FLÄKTSTYRD Alla våra vedpannor är fläktstyrda med s.k. omvänd keramisk förbränning. Genom att använda ett fläktsystem som suger rökgaserna genom förbränningszonerna får de därför en stabil förbränning med hög verkningsgrad. STOR ELDSTADSVOLYM Effecta Woody rymmer hela 100/145 alt. 195 liter vilket gör att det finns en storlek till de flesta fastigheter. En rätt dimensionerad eldstad ger få eldningstillfällen då pannan värmer ett normalt dygnsbehov på en enda eldning vintertid. Eldstaden är även lätt konisk för att minimera att veden hakar sig under eldning. I ovankant eldstad sitter en evakueringskanal vilken förhindrar att rök letar sig ut i pannrummet när du tänder eller fyller på mer ved. KVALITET IN I MINSTA DETALJ Luckorna är den del som kanske slits mest på en vedpanna. Effecta Lambda har luckor med extra tilltagen värmeisolering, kraftiga handtag med låsanordning som är justerbara i alla led. ELDAS MOT ACKUMULATORTANK Effecta Woody skall eldas mot en eller flera ackumulatortankar på en sammanlagd volym om liter. Vi kan erbjuda en rad olika systemlösningar och ackumulatortankar. Solvärme är ett perfekt komplement till vedeldning, under 5-7 månader om året får du ett avbrott i eldningen då du kan skaffa nästa års vedbehov. AUTOMATISK TUBRENGÖRING Som tillval kan du utrusta Effecta Woody med automatisk tubrengöring. En enkel mekanik rengör tuberna varje gång du öppnar luckan. Istället för rengöring varannan vecka gör du det istället bara 2- gånger om året. Dessutom blir årsverkningsgraden högre då tuberna nästa alltid är rena från isolerande sot. Väl utformad keramik för god förbränning. Luckornas gånjärn är robusta och justerbara i alla led. Reglerpaketet Laddomat utrustad med termisk ventil för god skiktning i tanken. Enkel displaypanel med touchknappar för b.l.a förbränning och temperatur. Vi rekommenderar alltid en motdragslucka för vedeldning. 9

10 ELDA MED VED - kombipanna ved/pellets FLEXIBILETET Effecta kombipanna ved/pellets är ett självklart val för dig som vill ha miljövänlig uppvärmning, trygghet och flexibilitet. Snabbt och enkelt alternerar du från vedeldning till pelletseldning om du t.ex. skall resa bort eller inte kan elda i din vedpanna. INGA KOMPROMISSER Effecta kombipanna bygger på våra vedpannor Woody och Lambda. Veddelen rymmer därför hela 100/145 alt. 195 liter ved beroende på val av panna. Detta innebär att även om du har en kombinationspanna har du fortfarande en av marknadens bästa vedpannor. KOMBINERA VED OCH PELLETS Att kunna kombinera ved och pellets ger frihet och ekonomisk trygghet. Egen ved är i stort sett gratis och pellets är ett bränsle med låg kostnad. Oavsett vad som händer med framtida energipriser kan du alltid välja ett energislag som är bra för din plånbok och för miljön. Att växla från ved till pelletseldning tar bara några minuter. Pelletsbrännaren hänger på en svängbar arm när den inte används. När du vill elda pellets skjuter du enkelt in brännaren i det förberedda hål som finns i pannan. I displayen ställer du pannan i pelletsmode och sedan är det klart. Väl där startar och stoppar brännaren automatisk när det finns ett behov av värme i ackumulatortanken. MILJÖ Effecta Kombipanna har en hög verkningsgrad och bästa förbränning oavsett om du eldar pellets eller ved. Nästan all energi överförs till ackumulatortankarna, vilket innebär mindre bränsleförbrukning och minimalt med utsläpp. För att få bästa effekt från vedeldningen kan du även utrusta Effecta Kombi med Lambdasond. ELDAS MOT ACKUMULATORTANK Vid vedeldning behövs en eller flera ackumulatortankar på en sammanlagd volym om liter beroende på val av panna. Att ha en ackumulatortank när du eldar pellets innebär även långa driftstider för brännaren med högre verkningsgrad och mindre slitage som följd. Vi på Effecta har en mängd olika systemlösningar och ackumulatortankar. AUTOMATISK RENGÖRING Som tillval kan du utrusta Effecta kombipanna med automatisk tubrengöring. En enkel mekanik rengör tuberna varje gång du öppnar luckan. Istället för rengöring av tuberna varannan vecka gör du det istället bara 2- gånger om året. Dessutom blir årsverkningsgraden högre då tuberna nästa alltid är rena från isolerande sot. Som tillval till vår Supra pelletsbrännare finns en Aero box. Med denna installerad rengörs brännaren med hjälp av tryckluft efter varje eldning och behovet av sotning försvinner nästan helt. På Lambda och Woody 25 och 5kW är pelletsbrännaren placerad framtill. På Lambda och Woody 60kW är pelletsbrännaren placerad på sidan. Väl utformad keramik för god förbränning. Reglerpaketet Laddomat utrustad med termisk ventil för god skiktning i tanken. Enkel displaypanel med touchknappar för b.l.a förbränning och temperatur. Vi rekommenderar alltid en motdragslucka för vedeldning. 10

11 EFFECTA LAMBDA & EFFECTA WOODY kw 9% VERKNINGSGRAD 5 ÅRS GARANTI TESTAD ENL. EN /5 kw 60 kw 260 / / / / / /

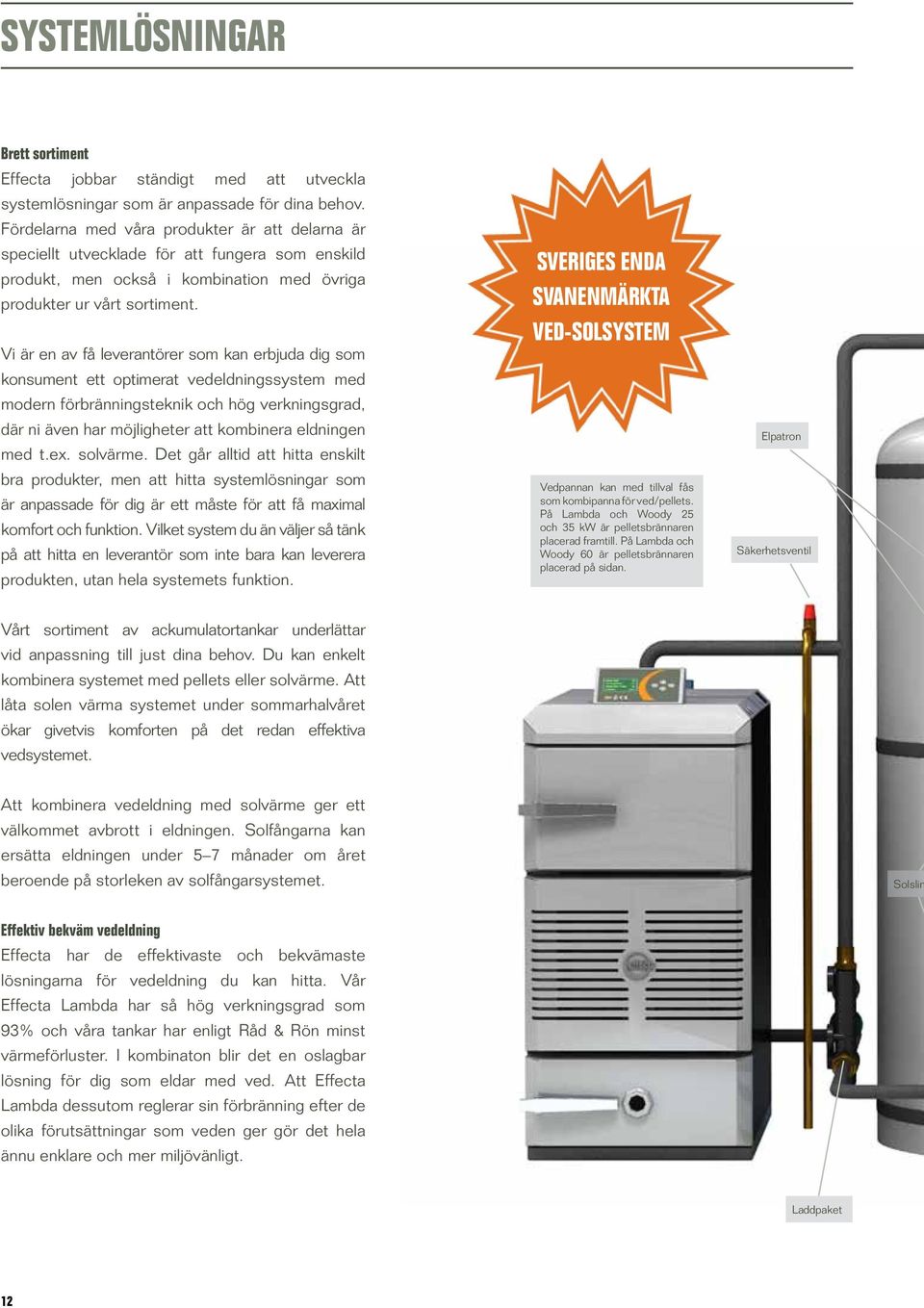

12 SYSTEMLÖSNINGAR Brett sortiment Effecta jobbar ständigt med att utveckla systemlösningar som är anpassade för dina behov. Fördelarna med våra produkter är att delarna är speciellt utvecklade för att fungera som enskild produkt, men också i kombination med övriga produkter ur vårt sortiment. Vi är en av få leverantörer som kan erbjuda dig som konsument ett optimerat vedeldningssystem med modern förbränningsteknik och hög verkningsgrad, där ni även har möjligheter att kombinera eldningen med t.ex. solvärme. Det går alltid att hitta enskilt bra produkter, men att hitta systemlösningar som är anpassade för dig är ett måste för att få maximal komfort och funktion. Vilket system du än väljer så tänk på att hitta en leverantör som inte bara kan leverera produkten, utan hela systemets funktion. SVERIGES ENDA SVANENMÄRKTA VED-SOLSYSTEM Vedpannan kan med tillval fås som kombipanna för ved/pellets. På Lambda och Woody 25 och 5 kw är pelletsbrännaren placerad framtill. På Lambda och Woody 60 är pelletsbrännaren placerad på sidan. Elpatron Säkerhetsventil Vårt sortiment av ackumulatortankar underlättar vid anpassning till just dina behov. Du kan enkelt kombinera systemet med pellets eller solvärme. Att låta solen värma systemet under sommarhalvåret ökar givetvis komforten på det redan effektiva vedsystemet. Att kombinera vedeldning med solvärme ger ett välkommet avbrott i eldningen. Solfångarna kan ersätta eldningen under 5 7 månader om året beroende på storleken av solfångarsystemet. Solslin Effektiv bekväm vedeldning Effecta har de effektivaste och bekvämaste lösningarna för vedeldning du kan hitta. Vår Effecta Lambda har så hög verkningsgrad som 9% och våra tankar har enligt Råd & Rön minst värmeförluster. I kombinaton blir det en oslagbar lösning för dig som eldar med ved. Att Effecta Lambda dessutom reglerar sin förbränning efter de olika förutsättningar som veden ger gör det hela ännu enklare och mer miljövänligt. Laddpaket 12

13 SYSTEMLÖSNINGAR Blandningsventil Shuntautomatik ga Primärtank Slavtank 1

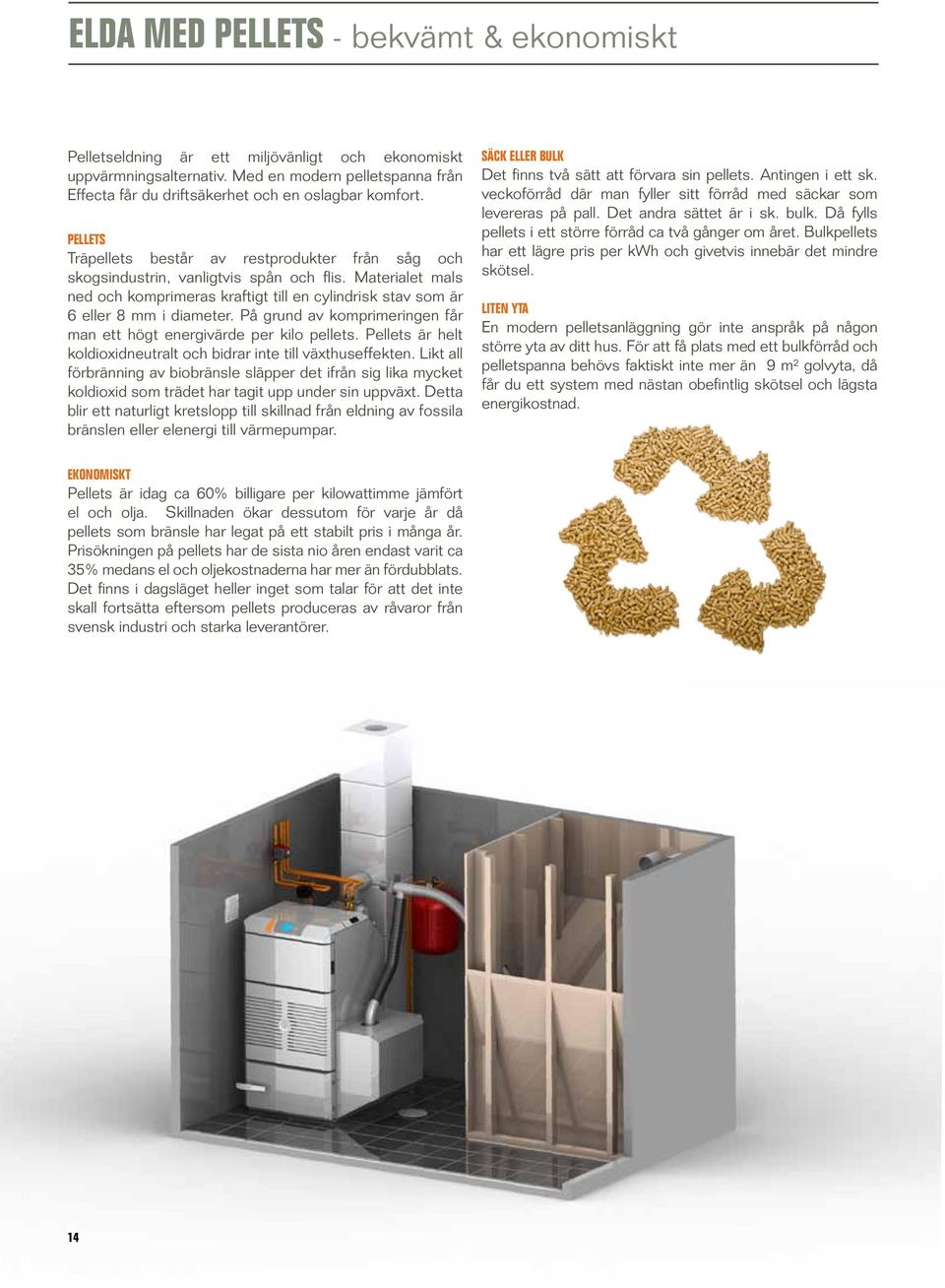

14 ELDA MED PELLETS - bekvämt & ekonomiskt Pelletseldning är ett miljövänligt och ekonomiskt uppvärmningsalternativ. Med en modern pelletspanna från Effecta får du driftsäkerhet och en oslagbar komfort. PELLETS Träpellets består av restprodukter från såg och skogsindustrin, vanligtvis spån och flis. Materialet mals ned och komprimeras kraftigt till en cylindrisk stav som är 6 eller 8 mm i diameter. På grund av komprimeringen får man ett högt energivärde per kilo pellets. Pellets är helt koldioxidneutralt och bidrar inte till växthuseffekten. Likt all förbränning av biobränsle släpper det ifrån sig lika mycket koldioxid som trädet har tagit upp under sin uppväxt. Detta blir ett naturligt kretslopp till skillnad från eldning av fossila bränslen eller elenergi till värmepumpar. SÄCK ELLER BULK Det finns två sätt att förvara sin pellets. Antingen i ett sk. veckoförråd där man fyller sitt förråd med säckar som levereras på pall. Det andra sättet är i sk. bulk. Då fylls pellets i ett större förråd ca två gånger om året. Bulkpellets har ett lägre pris per kwh och givetvis innebär det mindre skötsel. LITEN YTA En modern pelletsanläggning gör inte anspråk på någon större yta av ditt hus. För att få plats med ett bulkförråd och pelletspanna behövs faktiskt inte mer än 9 m² golvyta, då får du ett system med nästan obefintlig skötsel och lägsta energikostnad. EKONOMISKT Pellets är idag ca 60% billigare per kilowattimme jämfört el och olja. Skillnaden ökar dessutom för varje år då pellets som bränsle har legat på ett stabilt pris i många år. Prisökningen på pellets har de sista nio åren endast varit ca 5% medans el och oljekostnaderna har mer än fördubblats. Det finns i dagsläget heller inget som talar för att det inte skall fortsätta eftersom pellets produceras av råvaror från svensk industri och starka leverantörer. 14

15 EFFECTA KOMPLETT - referenshus PELLETS Man svänger in vid en vacker allé i Anneberg. Redan här känns den lantliga atmosfären som omfamnar med dess charm. Hästhagarna, solen och den vackra omgivningen. Väl framme möts man av Knut och Svea, en Jack Russel och en Finsk lapphund. Efter kommer Gunnar, en glad och trevlig dräng, som han kallar sig. Det är eftermiddag och en skön sensommardag i augusti. Gunnar verkar glad och snart hälsar även hans nyss hemkomna dotter Elin glatt. Hon har spenderat ett år i Tyskland och jobbat som beridare. Elin är 20 år och hoppryttarinna. Från vedpanna till pelletspanna Effecta Komplett Huset som är från 1981 var från början en plantskola och hette då Fässberga gård. På gården finns idag flera byggnader. Förutom bostadshuset på 200 m 2 finns en maskinhall, ett stall och ett litet hus på hög grund som kallas härbre. VÄLKOMMEN TILL FAMILJEN ADOLFSSON Pelletspannan ger oss både billig och miljövänlig värme året runt. - Huset gjorde av med kwh när vi flyttade in. Eftersom vi reser mycket bland hästgårdar i Tyskland så la jag märke till hur många som värmde med pellets, säger Gunnar. Tekniknörd som han är började han googla på pellets och hittade då fram till Effecta som kunde erbjuda en totallösning för gårdens värmebehov. - Nu gör vi av med kwh istället! Tittar man på den ekonomiska vinningen så har vi gått från en årskostnad på kr till kr! Pelletspannan sköter sig själv vilket är jätteviktigt eftersom vi reser så mycket. Jag är jättenöjd! säger Gunnar. Under året som gått har pelletsförbrukningen legat på ca 6 ton. Ett samtal bort så är leveransen här och fyller på. Enkelt och snabbt! 15

16 ELDA MED PELLETS - helautomatisk pelletspanna EN PELLETSPANNA MED STOR ELDSTADSVOLYM Effecta Komplett II pelletspanna har allt som en modern pelletspanna behöver t.ex. självsotande konvektionsdel, stort askutrymme och rengöring av brännarens förbränningsrör. Allt för att du som användare skall få ett bekvämt, ekonomiskt och miljövänligt energisystem. Den effektiva konvektionsdelen gör att verkningsgraden blir högre än 90% vilket ger låg energikostnad. Effecta Komplett II har ett väl tilltaget utrymme för aska och pannan behöver därför inte sotas mer än 2- gånger om året i ett hushåll med normal energiförbrukning. Som standard finns även shuntreglering och en elpatron på 9 kw. Pannans inställningar görs enkelt i displayens olika menysystem. AUTOMATISK RENGÖRING Effecta Komplett I I har automatisk rengöring av förbrännings och konvektionsdel. En dragmagnet lyfter turbulatorerna vilka skrapar konvektionsdelen ren efter varje avslutad eldning. En liten kompressor rengör brännaren från aska med tryckluft efter varje eldning och i stället för varannan vecka gör du bara var :e ton översyn av röret. KOMPLETT När du köper en Effecta Komplett II får du just det som namnet anger. En komplett pelletspanna. Allt är förberett från fabrik, där sitter en monterad shuntventil med shuntmotor till elementkretsen. En monterad blandningsventil till varmvattenkretsen. Det medföljande rökröret går att montera i en position som kommer att passa din skorsten. Elinstallationen är färdig, det är bara att ansluta den till husets elsystem. Att det är en komplett enhet sänker installationskostnaderna betydligt och du blir heller inte utan värme och varmvatten mer än en enda dag under en normalinstallation. EKONOMISK OCH MILJÖVÄNLIG Pellets är idag ca 50% billigare per kilowattimme jämfört el och olja. Det finns i dagsläget inget som talar för att det inte skall fortsätta eftersom pellets produceras av råvaror från svensk industri. För att få bästa ekonomi och komfort från sin pelletseldning bör man bygga eller köpa ett s.k. bulkförråd om minst 5 m. Elinkopplingen är enkel, och på baksidan sitter de anslutningar som skall göras mot huset. Shunten är placerad bakom utrymmet där man sotar, detta för att du skall få enklare service, utan att rör är i vägen. Konvektionsdelen består av hela 8 tuber och är utrustad med automatisk sotning. Manuell sotning sker 2- ggr/år i normalvillan. Vid sotning med borste lyfts hela taket av och du får mer än väl det utrymme som behövs för enkel skötsel. Manöverpanelen ger dig en tydlig överblick över pannans och husets status. Du kan enkelt ställa brännarens och pannans funktioner, eftersom det bara finns en styrning till allt. Rökröret är utformat så att du enkelt kan välja om röret skall åt sidan, uppåt eller bakåt. Dessutom är det försett med en draglucka och två sotluckor. Kretskortet innehåller: - Shuntstyrning - Elpatron -9 kw styrning - Pelletsbrännarens styrning Ytterplåtarna är enkla att demontera om det är trångt vid inbärningen och du behöver skydda plåtarna. Allt sker med clips och skruvar. Plåtarna är dessutom tillverkade i tjockare material för att ge en bättre känsla i produkten. Förbränningen sker med vår välbeprövade rörbrännare. Det vi har lagt till är renblåsning av röret, och du rengör brännaren endast någon gång om året. Eldstaden: Förbränningskammaren är vad vi vet, den rymligaste bland pelletspannor. Våra mätningar visar att driftstimmar är en rimlig intervall mellan rengöring. Varmvattenslingans kopplingar är placerade bakom utrymmet där man sotar. Slingan är 11 m lång för bästa varmvattenkomfort. Elpatronen aktiveras automatiskt vid en eventuell driftsstörning. Den är även ställbar -9 kw. Luckan är vändbar efter den sida du väljer att ha brännaren på. Eftersom inget är monterat i luckan blir rengöringen enkel. 16 AERO: Inbyggd kompressor för rengöring av brännaren. Detta gör att sotning endast behövs efter var :e ton pellets.

17 EFFECTA KOMPLETT II 90% VERKNINGSGRAD TESTAD ENL. EN ÅRS GARANTI Helautomatisk Aeroteknik Enormt askutrymme Tidsstyrd automatsotning Expansion & framledning 2. Retur från ack.tank Inbyggd vv-beredning Inbyggd shuntautomatik Flexibel rökrörsanslutning Justerbara fötter Draglucka 120 Låg reshöjd Avtappning 4. Radiatoranslutning 5. Varmvattenanslutning Inbyggd elpatron, -9 kw Stående rökgastuber UNLESS OTHERWISE SPECIFIED: DIMENSIONS ARE IN MILLIMETERS SURFACE FINISH: TOLERANCES: FINISH: DEBUR AND BREAK SHARP EDGES DO NOT SCALE DRAWING REVISION

18 ELDA MED PELLETS - enkel & beprövad pelletspanna EFFECTA PELLETS SMART MEN ENKEL Effecta Pellets 220 var inte bara vår mest sålda pelletspanna utan förmodligen Sveriges mest sålda. Nu presenterar vi den uppdaterade versionen Effecta Pellets 222. Med vår pelletsbrännare Supra får du en panna med alla de funktioner som krävs av en modern pelletspanna. För dig som redan eldar pellets och måste byta panna är den optimal. Pellets 222 passar nämligen de flesta förekommande brännarna på marknaden. Den effektiva konvektionsdelen gör att verkningsgraden blir över 90%, vilket ger låg pelletsförbrukning. Jämfört med din befintliga panna kommer du att sänka dina energikostnader med ca 0%. Pannan levereras färdigmonterad vad gäller ytterplåtar, elinstallation och håltagning i luckan för brännaren. Detta medför givetvis minskade installationskostnader. Effecta Pellets 222 har en vattenvolym på 200 liter, vilket ger mycket varmvatten och långa driftstider i förbränningen. Effecta Pellets 222 har även en utdragbar asklåda vilket gör uraskningen mycket enkel, dessutom kan den utrustas med automatisk sotning av konvektionsdelen. Eldstadsutrymmet är rejält och behöver bara tömmas på aska 4-5 gånger om året vid normal förbrukning. EKONOMISK OCH MILJÖVÄNLIG Pellets är idag ca 50% billigare per kilowattimme jämfört el och olja. Det finns i dagsläget inget som talar för att det inte skall fortsätta eftersom pellets produceras av råvaror från svensk industri. För att få bästa ekonomi och komfort från sin pelletseldning bör man bygga eller köpa ett s.k. bulkförråd. VI FÖRBEREDER Vid beställning anpassar vi pelletspannan för den typ av brännare du har vad det gäller håltagning i luckan och elkoppling. Eller så beställer du en ny effektiv Effecta Supra Aero pelletsbrännare med automatisk renblåsning från oss. Ny förbättrad sotning av tuber Ny styrning av sotning Ny förbättrad elkoppling Passar de flesta brännare Inbyggd shuntstyrning Stor eldstad 200 liter vattenvolym Inbyggd vv-beredning Motdragslucka Medföljer: shunt + rökrörsvinkel Konvektionsdelen består av 6 tuber och kan utrustas med automatisk sotning, nytt är att sotning sker utan att elektromagneten behöver demonteras. Vid sotning lyfts hela taket av och du får mer än väl det utrymme som behövs för enkel skötsel. Ventilkombination ingår. Tillval: Shuntautomatik inne + utegivare Manöverpanelen ger dig en tydlig överblick över pannans och husets status. Du kan enkelt ställa brännarens och pannans funktioner, eftersom det bara finns en styrning till allt. Kretskortet innehåller: - Shuntstyrning - Elpatron -9 kw styrning - Pelletsbrännarens styrning (Supra) Varmvattenslingan är 11 m lång för bästa varmvattenkomfort. Elpatronen aktiveras automatisk vid behov. Som tillval finns Aero rengöring av pelletsbrännaren. Den rymliga asklådan rengörs enkelt. 18

19 EFFECTA PELLETS % VERKNINGSGRAD 5 ÅRS GARANTI Bredd 690 mm Djupmm inkl. lucka 740 Höjd mm 1560 Viktkg 240 Max arbetstryck 1,5 bar Rökrörsvinkel 150X150 mm Rökstos 126 mm ytterdiameter Golv mm centrum rökrör 160 Vattenvolym 192 liter Skorstensdrag rek. 15 pa. Minmm skorstensarea 120 Elanslutning 20 / 80 VAC mantel 4Plåttjocklek mm eldstad 4Plåttjocklek mm Eldstadsvolym 106 liter Eldstadsdjup 510 mm Max 20 kweffekt Max 99 gr driftstemperatur mm 740 mm 1560 m 240 kg 1,5 bar 150X mm 160 m 192 lite 15 pa. 120 mm 20 / 4 mm 4 mm 106 lite 510 mm 20 kw 99 gr EFFECTA AB EFFECTA AB Bredd Djup inkl. lucka Höjd Vikt Max arbetstryck Rökrörsvinkel Rökstos ytterdiameter Golv centrum rökrör Vattenvolym Skorstensdrag rek. Min skorstensarea Elanslutning Plåttjocklek mantel Plåttjocklek eldstad Eldstadsvolym Eldstadsdjup Max effekt Max driftstemperatur TEKNISK DATA TEKNISK DATA SHUNT 1. SHUNT 2. VARMVATTENSLINGA 2. VARMVATTENSLINGA. FRAMLEDNING HETVATTENKRET. FRAMLEDNING HETVATTENKRETS1 4. RETURLEDNING HETVATTENKRET 4. RETURLEDNING HETVATTENKRETS 1 5. AVTAPPNINGSKRAN 1/2 5. AVTAPPNINGSKRAN 1/ Avtappning FÖRKLARINGAR FÖRKLARINGAR Västra Rågdalsvägen kungsbacka Västra Rågdalsvägen 21-4 Tel: Fax: 000 Tel: Fax: E-post:info@effecta.se - www E-post:info@effecta.se Retur från ack.tank Expansion & framledning Varmvattenanslutning Radiatoranslutning E.A E.A EFFECTA PELLETS 222 / 20 KW EFFECTA PELLETS 222 / 20 KW V V

20 ELDA MED PELLETS - kombinera med solvärme PELLETS OCH SOL Effecta Solid skall kopplas mot en ackumulatortank. Till ackumulatorn kan du även koppla ett solvärmesystem som laddar ackumulatorn under sommarhalvåret. En energilösning med pellets och sol är en miljövänlig lösning med låg kostnad per kw/h. Den enda skötsel som behövs är sotning av pannan 2- gånger vintertid. Vid all förbränning ökar verkningsgraden ju kallare det blir vintertid. Detta är i rak motsats till exempel en värmepump som ofta behöver dyr elspets på vintern. På sommarhalvåret när verkningsgraden sjunker tar solfångarna över energibehovet för hushållet. På så sätt får du ett energisystem hög årsverkningsgrad, mindre underhåll, mindre miljöpåverkan och lägre energikostnad. LÄTT ATT SKÖTA Effecta Solid tar liten plats i pannrummet pga. sina smidiga mått. Med ställbara fötter blir pannan lättplacerad. Effecta Solid rymmer endast 60 liter vatten, den lilla vattenvolymen förbättrar systemets funktion då vatten inte värms i onödan, utan nästan all energi överförs direkt till ackumulatorn. Effecta Solids stora asklåda i kombination med vår självrengörande pelletsbrännare Supra Aero ger långa perioder mellan skötsel. Effecta Solid i ett solsystem är ett rent nöje att äga och handha. Solvärme i kombination med pellets är ett oslagbart alternativ vad det gäller komfort, miljö och låga energikostnader. Under pannans bakre tak sitter en uppfällbar sotlucka. Utrymmet är lätt att komma åt. Pelletsbrännaren monteras i det förberedda hålet i pannan. Du väljer om du vill ha tryckluftsrengöringen Aero eller basic styrningen Supra. Konvektionsdelen består av hela 16 tuber. Det stor antalet tuber gör att rökgaserna blir låga och att du inte behöver sota pannan ofta. Bak på pannan sitter de urtag som används för inkoppling mot ackumulator. Pannans nedre del består av en utdragbar asklåda. Asklådan rymmer aska från 2- tons pelletsförbrukning. 20

21 B EFFECTA SOLID 90% VERKNINGSGRAD TESTAD ENL. EN ÅRS GARANTI Smidig liten laddpanna Liten vattenvolym Stort askutrymme A C FRAMIFRÅN 480 Lättsotad Stående rökgastuber Justerbara fötter 420 UNLESS OTHERWISE SPECIFIED: DIMENSIONS ARE IN MILLIMETERS SURFACE FINISH: TOLERANCES: C OVANIFRÅN FINISH: A B D A E B C F D E 850 D 1. Expansion & framledning 2. Retur från ack.tank. Avtappning REVISION DO NOT SCALE DRAWING DEBUR AND BREAK SHARP EDGES FINISH: Effecta Energy Solutions AB Västra Rågdalsvägen Kunsbacka Sweden UNLESS OTHERWISE SPECIFIED: DIMENSIONS ARE IN MILLIMETERS SURFACE FINISH: TOLERANCES: LINEAR: ANGULAR: DATE SIGNATURE NAME DRAWN APPV'D TITLE: MFG A DWG NO. P100_Casing_top_Se RÖKRÖR DEBUR AND BREAK SHARP EDGES DO NOT SCALE DRAWING REVISION A B C D 1265 MATERIAL: Q.A SHEET 1 OF 2 SCALE:1: NAME UNLESS OTHERWISE SPECIFIED: DIMENSIONS ARE IN MILLIMETERS SURFACE FINISH: TOLERANCES: LINEAR: ANGULAR: DRAWN APPV'D MFG Q.A UNLESS OTHERWISE SPECIFIED: DIMENSIONS ARE IN MILLIMETERS SURFACE FINISH: TOLERANCES: LINEAR: ANGULAR: DRAWN NAME FINISH: SIGNATURE 1 2 DATE FINISH: SIGNATURE DATE MATERIAL: DEBUR AND BREAK SHARP EDGES Ef

22 A B C D E F D UNLESS OTHERWISE SPECIFIED: FINISH: DIMENSIONS ARE IN MILLIMETERS SURFACE FINISH: TOLERANCES: LINEAR: ANGULAR: NAME SIGNATURE DRAWN APPV'D MFG Q.A DATE MATERIAL: DEBUR AND BREAK SHARP EDGES TITLE: DWG NO. SCALE:1:2 DO NOT SCALE DRAWING SHEET 1 OF 2 REVISION A B C D EFFECTA SUPRA PELLETSBRÄNNARE - självrengörande Effecta Supra är en självrengörande pelletsbrännare. Rörbrännare har funnits som produkt sedan början av 90-talet och är den överlägset mest beprövade tekniken på marknaden. Den är enkel och driftsäker. Nackdelen har varit att rengöring måste ske varje eller varannan vecka. Vi på Effecta har därför valt att vidareutveckla konceptet med Aero teknik för att slippa rengöring. Brännaren är utvecklad och tillverkad i Sverge, materialval är värmebeständiga rostfria material för lång livslängd och låga underhållskostnader. Att den är märkt enligt de senaste Europanormerna garanterar dig som användare en driftsäker och användarsäker produkt då den uppfyller regler enl. EN Supra Aero är trots automatisk rengöring byggd med få rörliga delar. Detta är ytterligare en viktig del för att få ett tryggt värmesystem som håller länge med minimala servicekostnader. Förbränningen är extremt miljövänlig, effektiv och sköts helt automatiskt av styrboxen. De inställningar som behöver göras vid installation går snabbt och enkelt. Programmet i styrboxen är förberett för en shuntautomatik vilken enkelt monteras på din befintliga panna, vilket ökar komforten och minskar din pelletsförbrukning med upp till 20%. Om du ska ladda en ackumulator är det bara att koppla två givare i boxen och programmet är klart för laddning mot ackumulatortank. AERO Som tillval till Supra finns en Aerobox som gör rent brännarröret med tryckluft. All övrig elektronik sitter i samma box. Vi har packeterat produkten för ett enkelt snabbt montage på t.ex. din befintliga panna eller vägg. Du ställer själv enkelt när brännaren skall rengöras beroende på husets energibehov. Normalt behöver brännaren bara en översyn 2- ggr/år. Nedfallsrör Luftkylt ytterrör Värmeskydd TESTAD ENL. EN A Förbränningsrör A A 154 B B B C 170 STOS 170 C 158 C D D 22 Effecta Energy Solutions AB Västra Rågdalsvägen Kunsbacka Sweden E Stos_Supra A

23 EFFECTA SUPERSILO PELLETSFÖRRÅD BEKVÄM OCH SÄKER PELLETSHANTERING Effecta Supersilo är ett enkelt och bekvämt pelletsförråd med en konstruktion av stål. Monteringstiden för Effecta Supersilo är ca 0 minuter för 2 personer. Pelletsförrådet levereras som ett komplett byggkit och finns i en mängd storlekar för att passa i alla utrymmen och täcka olika energibehov. Anslutning från förrådet kan göras med våra olika matarskruvar med en längd om maximalt 5m. Skruvens totallängd är max 5 meter med antingen en 45 eller 90 graders böj. För ett komplett pelletsförråd krävs ett matarskruvskit ihop med någon silomodell. Matarskruvskit för pellets Komplett skruv 4m.* 1 st rakt plaströr, 4 m. 1 st spiral 5 m. 1 st 45 graders böj * 1 st 90 graders böj * 1 st utmatarstos 1 st matningsmotor 1 st utmatningsdel för förrådet * Skruvens totallängd är max 5 m med antingen en 45 eller 90 graders böj. Silo modell Volym m Längd Bredd Höjd SP120S 1,1-1, SP150S 1,7-2, SP170S 2, -, SP200S,1-4, SP250S 5,1-7, SP00S 7, - 10,

24 SOLENERGI - vår viktigaste energikälla Solvärme i våra hushåll blir allt vanligare, vilket är bra för miljön och för ekonomin. Det sägs att solens strålar som träffar jorden under 5,5 minuter motsvarar jordens samlade energianvändning under ett år. Eller att ett vanligt villatak tar emot 5 gånger mer energi på ett år än vad huset normalt förbrukar under samma tid. Med Effectas solsystem kan du ta tillvara solenergi för värme och varmvatten på sommarhalvåret. Det finns en myt att det är för lite sol i Sverige för att det skall vara lönsamt med solvärme. Solvärme lönar sig alltid, både i plånboken och för miljön. Hållbar konstruktion Sedan våra första leveranser av solfångarsystem i mitten på 70-talet har våra produkter år efter år levererat varmt vatten till sina ägare. Grundkomponenternas gedigna konstruktion har sedan dess knappt förändrats alls, vilket borgar för en fulländad design och yttersta kvalitet. Solfångarnas verkningsgrad har däremot förbättrats med över 100% och vi har idag marknadens mest effektiva solfångare. En av våra första plana solfångare var också den första som provades och P-märktes av SP, Sveriges Tekniska Forskningsinstitut och är idag Sveriges mest beprövade solfångare. Gratis energi skall tas tillvara Effectas solfångare har en livslängd på över 40 år och du kommer att tjäna in din investering flera gånger om. Så snart din anläggning är i gång börjar återbetalningen av ditt köp. De stigande energipriserna gör att payoff tiden förkortas ytterligare. Våra solfångare finns monterade på tusentals tak runt om i världen och ett flertal stora solfångaranläggningar drivs med våra paneler. Vi har helt enkelt Sveriges mest beprövade solfångare och system. Att vi dessutom har 0 års erfarenhet gör Effecta till ett ännu tryggare val av leverantör. En solanläggning från Effecta är en klok investering som med dagens energipriser kommer bli den bästa förräntning av pengar du har gjort. Dessutom är solfångare det miljövänligaste energivalet av alla. 1 2 SOLFÅNGARANLÄGGNING I KUNGÄLV Sveriges största solfångaranläggning med sammanlagt m 2 solfångaryta från Effecta. Anläggningen har varit i drift sedan 1999 och producerar ca kwh/år. 24 ERFARENHET ÄR TRYGGHET Effecta VAC är Europas mest sålda solfångare med vakuumteknik vilket borgar för överlägsen erfarenhet när det gäller kvalitet och effekt. Våra vakuumrör tar vara på solens strålar en större del av dagen än en traditionell solfångare. LINDÅS PARK I KUNGSBACKA KOMMUN Sveriges första nollenergihus vilket innebär att det inte finns något aktivt uppvärmningssystem förutom ST solfångare från Effecta AB. Sedan 1999 har hushållsmaskiner, energin från de boende och vår solfångaranläggning effektivt tagit hand om husets värmebehov.

25 HUR VÄLJER JAG RÄTT SOLFÅNGARE? Solinstrålning Om du installerar solfångare är du nästan oberoende av annan energi under 5-6 månader om året. Som komplement till andra energikällor är det optimalt eftersom solen är som bäst då t.ex. en värmepanna har som sämst verkningsgrad. Därför blir ofta bränslebesparingen större än vad energideklarationen från Sveriges Tekniska Forskningsinstitut anger. Ytor Idag finns det tre typer av solfångare på marknaden; plana solfångare samt vakuumsolfångare med och utan reflektorplåt bakom solfångaren. Plana solfångare har sålts sedan solfångaren introducerades på den Svenska marknaden i slutet av 70-talet. För att få en uppfattning om ytor och effekt kan du nedan se vilken takyta du behöver för att producera 5000 kwh/år. > 1000 kwh år m² Antal m 2 takyta som behövs för att producera 5000 kwh/år. Ytor 1 m² kwh år m² kwh år m² 800 kwh år m² Tänk smart - välj kvalitet Är du i begrepp att installera solvärme på din villa märker du snart att utbudet av solfångare är stort. Solvärme växer fort i Sverige och med det kommer oseriösa aktörer som har mindre lämpade produkter. Du undviker ganska enkelt undermåliga produkter genom att välja produkter som är P-märkta av SP eller märkta med Solar Keymark av ESTIF. Effecta vakuumsolfångare med reflektor. 1 m² Det är skillnad på yta och effekt Det är faktiskt inte så svårt att förstå logiken i ett solsystem. Det handlar bara om att välja en solfångare med hög kvalitet, högt utbyte per panel till ett rimligt pris. Vi har enligt Sveriges Tekniska Forskningsinstitut marknadens effektivaste solfångare, om man ser till solfångarens storlek och avgiven effekt per m². Därtill måste man lägga vår extremt höga kvalitet, vilket är viktigt för att din anläggning ska ge mycket energi under livslängden. Effecta plana solfångare. 1 m² Annat fabrikat: Vakuumsolfångare utan reflektor. P-Märkning är den Svenska kvalitetsmärkningen av solfångare. Solar Key är den senaste standarden och gäller över hela Europa. Blå ängeln är en miljömärkning för tillverkning och konstruktion och prestanda. Märkning över att man följer standarder inom tillverkningen. Företagsmedlem i Svensk solenergi. 25

26 VAKUUMSOLFÅNGARE Effecta VAC är en solfångare med vakuumteknik. Fördelen med vakuumrör är att man får ett något jämnare energiuttag då solfångaren är effektivare vid låg solinstrålning på vår och höst. Detta på grund av att varje absorbator är isolerad i ett vakuum som finns mellan två glasskikt. Dessutom sitter en väl utformad reflektor bakom vakumrören för att öka effekten ytterligare. De låga energiförlusterna innebär att mer energi kan transporteras ner i din ackumulatortank. Effecta VAC är robust tillverkad med stomme av aluminium och de integrerade kopparslingorna innehåller minimalt med skarvar. Anslutningspunkterna är välisolerade för att minimera förlusterna. Effecta vakuumsolfångare finns i två olika storlekar för att passa de flesta hustak. De kan monteras på befintlig takbeklädnad men även direkt på fasaden. Europas mest sålda Vakuumrörsteknik har länge ansetts vara en alltför dyr produkt sett till insamlad energi. Vår solfångare är Europas mest sålda, och tillverkas i Tyskland. Ca m ² / år levereras. Därför kan vi erbjuda dig en effektivare produkt till ett rimligt pris. Att den därutöver har en genomtänkt konstruktion med högsta kvalitet gör den oslagbar. Konstruerad för vårt klimat För att öka effektiviteten ytterligare ligger en parabolisk reflektor monterad under varje vakuumrör. Denna gör att solens strålar alltid tas till vara maximalt. Den stora skillnaden mot produkter utan reflektorer är att effekten blir bättre under vår och höst, när solen står lägre. VAR :E VAKUUMSOLFÅNGARE SOM INSTALLERAS I SVERIGE ÄR EN EFFECTA VAC. 26

27 EFFECTA VAC 1782 kwh/år 5 ÅRS GARANTI Färdigmonterad från fabrik Nästan alla vakuumsolfångare på marknaden levereras i lösa delar som måste monteras på plats. Givetvis ökar detta risken för felmontage och tar onödig tid. Effectas solfångare är helt färdiga för montage på taket när de levereras till dig. De lyfts enkelt upp på taket med hjälp av två stegar samt de färdiga bärhandtagen som är monterade på solfångaren. Detta sparar din installatör 4-5 timmar vid en normal installation, och för dig som kund innebär det att totalkostnaden blir lägre. Effektivare vid lägre solinstrålning vår och höst Hållbar konstruktion ingen pasta Enkel montering - bärhandtag Reflektorer passar för vårt klimat Solar Keymark, bidragsberättigad Europas mest sålda Maximal energi på liten yta Smart driftsautomatik Effectas drivkrets ger dig många möjligheter att styra din solanläggning optimalt. Grundversionen har en mängd olika program-möjligheter för att passa just dig. Varvtalsreglering av pumpens hastighet sker efter solstrålarnas effekt vilket gör att du i största möjliga mån får samma temperatur till din tank. Detta gör att du får ut maximal effekt även mindre soliga dagar, energiutbytet på din solfångare ökar därför. Andra funktioner är att du kan ladda en extra ackumulator eller kanske använda ett överskott till din pool. Du kan även styra laddning från två olika väderstreck. Du ser även effekt från solfångarna och hur mycket energi du laddar ner varje dag. Reflektorer ökar effekten vår och höst, när vi behöver energin som mest. Reflektorerna ger maximal effekt på minimal yta. Varje detalj är av högsta kvalitet och finish. Vi har senaste tekniken gällande värmeöverföring till vatten. Dubbelpipiga solrör för bästa verkningsgrad. 27
