1 MUR KRING HIMMELSFÄRDSKYRKAN, HÖGANÄS HÖGANÄS KOMMUN, SKÅNE LÄN ANTIKVARISK MEDVERKAN 2014 RENOVERING AV NORRA, ÖSTRA OCH SÖDRA MUREN RANBY TEXT & KULTURMILJÖ

2

3 Innehåll Medverkande... 5 Objekt och administrativa uppgifter... 5 Bakgrund och syfte... 5 Juridiska förutsättningar... 6 Metod... 6 Historik av betydelse för ärendet... 7 Beskrivning och förutsättningar... 8 Utförda åtgärder Iakttagelser under arbetet Avvikelser från handlingarna Kulturhistorisk bedömning Källor och litteratur... 15

4

5 Medverkande Antikvarisk medverkan vid renovering av muren kring Himmelsfärdskyrkan i Höganäs, Höganäs kommun, Skåne län har utförts av: Brisvägen Nyhamnsläge caroline.ranby@telia.com gm Caroline Ranby, byggnadsantikvarie, fil mag, certifierad kontrollant av kulturvärden behörighet K Objekt och administrativa uppgifter Objekt Mur kring Himmelsfärdskyrkan Socken Höganäs Kommun Höganäs Länsstyrelsens beslut Dnr Beställare Höganäs församling Entreprenör Marmor & Granit AB, Kristianstad Handlingar Kurt Johansson, bergsingenjör, professor Antikvarisk medverkande Byggnadstid Slutbesiktning Himmelsfärdskyrkan är belägen i Höganäs kommun och stad. Bakgrund och syfte Himmelsfärdskyrkan i Höganäs omges av en kyrktomt med en låg, cirka 60 cm hög, stödmur av granit, vilken avtäcks med grå plattor av ölandskalksten mot norr, öster och söder. Mot väster finns samma typ av mur, men den ursprungliga kalk- 5

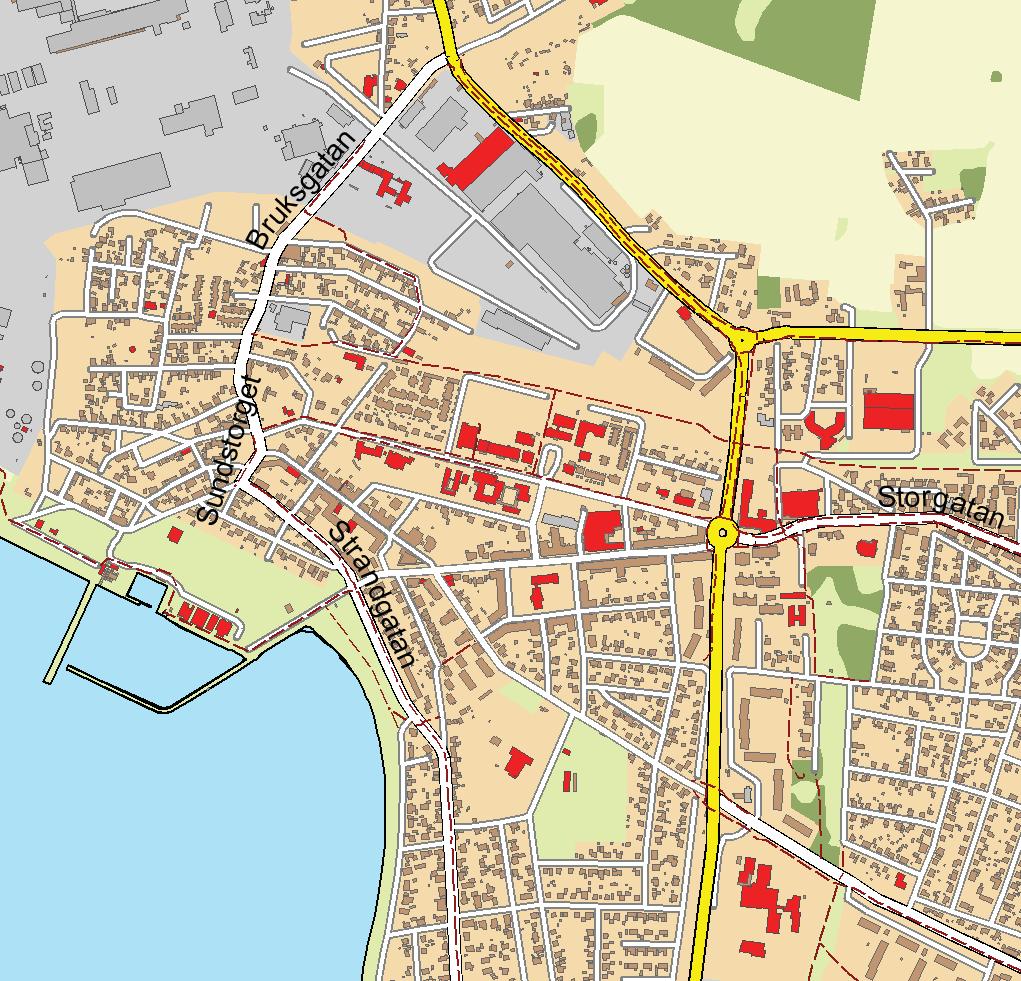

6 stensavtäckningen har här bytts mot granit. I muren finns trappor mot norr, söder och väster. Muren samt trappan mot Storgatan i norr var i behov av renovering. Murens avtäckningsplattor var liksom vissa av kalkstenstrappstegen vittrade och skadade. Länsstyrelsen ställde i sitt tillståndsbeslut villkoret att projektet skulle följas av antikvarisk medverkande. Höganäs församling uppdrog därför åt att utföra denna medverkan. Juridiska förutsättningar Höganäs kyrka och kyrkotomt, inklusive omgärdande mur, skyddas i enlighet med Kulturmiljölagen 4 kap. Himmelsfärdskyrkan är centralt belägen i Höganäs och omges av en stor kyrktomt. Församlingshemmet är sammanbyggt med kyrkan. Utsnitt ur Höganäs kommuns översiktskarta. Metod Den antikvariska medverkan har omfattat deltagande i förberedande möte, byggmöte och slutbesiktning samt dokumentation före, under och efter arbetenas färdigställande. Material och metoder har valts i samförstånd med antikvarisk medverkande. Dokumentationen redovisas i text och bild i föreliggande rapport. 6

7 Historik av betydelse för ärendet Himmelsfärdskyrkan uppfördes 1934 efter ritningar av arkitekt Ivar Tengbom. Samtidigt anordnades en stor, i det närmaste kvadratisk och terrasserad plats omkring kyrkan, vilken omgavs av en stödmur av granit. Muren försågs med kraftiga, dekorativa fogar och avtäcktes med kalkstensplattor. Även denna omgivande plats gestaltades av Tengbom. Tengboms tankar kring trappornas utformning framgår av korrespondens med kyrkorådets ordförande kapten Carl Norrthon: Jag föreslår att trapporna göras av grovhuggen kalksten. Då blir det så billigt, så Kapten antagligen kan kosta på en stor lång hörntrappa, som låter kyrkans hörnläge vid korsningen av två stora gator komma till sin rätt. Det är alltid vackert med ett helt sådant plan framför huvudentrén tillgängligt från trappsteg efter hela dess utsträckning. Det torde knappast bli dyrare än själva muren. För övrigt har jag tänkt mig inkörsel i sydvästra hörnet samt även en längre österut vid Borgaregatan. Arbetet beslutades i kyrkobyggnadskommittén i november Arbetslöshetskommittén lät utföra arbetet och bistod även med en del av materialkostnaden. För muravtäckningen inköptes 270 löpmeter ölandskalksten och för trapporna 198 m av samma material, via trädgårdsanläggare Josef Strand. Avtäckningsplattorna skulle vara råtuktade med finhuggna stötfogar, ca 6-8 cm tjocka och 0,55 m breda i fallande längder. Himmelsfärdskyrkan efter färdigställandet Ovanför grönskan skymtar den omgivande murens norra sträckning. Höganäs kommuns fotoarkiv. 7

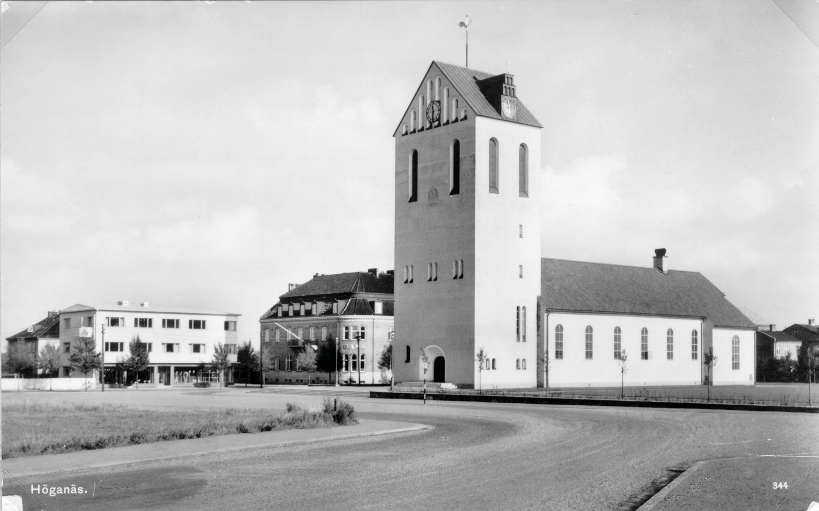

8 Himmelsfärdskyrkan från sydväst och den omgivande murens västra sträckning, vilken inte berörts av aktuell renovering. Foto: Artur Rube, 1930-tal. Höganäs kommuns fotoarkiv. Beskrivning och förutsättningar Den ursprungliga muren utgjordes av en kallmur till vilken använts både bruten (kluven) sten och fältsten. Yttersidorna mot norr, öster och söder bestod av kluven sten, vilken hade en bred cementfogning med dekorativ funktion. Mellan muren och dess avtäckningsplattor fanns en tjock cementgjutning i vilken avtäckningsplattorna av kalksten var satta. Plattorna varierade i tjocklek mellan 5 och 7 cm. De var 50 cm breda, i fallande längder och fogade med cementbruk. Plattorna hade klovyta med dubbelstuckna kanter (huggna från två håll) och hyvlad undersida. Ett antal av kalkstensplattorna på den norra, östra och södra muren var vittrade genom täta, öppnade klov. Vittringen var av varierande grad. Några plattor var helt bortvittrade medan andra var intakta. Några av plattorna hade även gått sönder genom yttre våld. Viss beläggning i form av alger, lavar och mossor förekom också på muren, dock inte i någon högre utsträckning. Själva gråstensmuren hade en mer omfattande sättningsskada nära det sydöstra hörnet, vilken orsakats av grävarbeten. Murens fogar var på några platser bristfälliga. Kalkstensplattornas fogning var till stor del i gott skick och hade hindrat vatteninträngning i muren. Cementgjutningen mellan gråstensmuren och kalkstensplattorna hade även hindrat vatteninträngning. Fogarna mellan kalkstensplattorna varierade mycket i bredd, från 0,5 till 2 cm. Några av trappstenarna i trappan mot Storgatan var delvis vittrade. Eftersom murens kalkstensplattor samtliga var tillkomna i samband med murens uppförande 1934, kunde konstateras att de påtagliga kvalitetsskillnaderna mellan plattorna, uppenbarligen berodde på brister i urvalsprocessen när muren byggdes. 8

9 Ovan: Muren mot söder före renovering med lösa stenar i hörnet mot uppfarten till församlingshemmet. Nedan ses en del av murens norra sträckning med kraftigt vittrade kalkstensplattor. 9

10 Trappan mot norr hade vittrade trappsteg och några av den intilliggande murens avtäckningsstenar var sönderslagna. Dåliga kalkstenar har lyfts upp, vittrad del av sten har sågats av och underliggande cementgjutning bilats bort Utförda åtgärder Vittrade kalkstensplattor togs bort. I de fall vittringen endast omfattade en del av plattan, togs den felfria delen av plattan tillvara och återanvändes. Omkring 50 plattor åtgärdades. Några plattor som låg lösa kunde ommonteras. Den cementgjutning som fanns under plattorna var hård och intakt med den påföljden att de vittrade kalkstensplattorna som skulle plockas bort trasades sönder och delar av dem satt fast i cementbruket. Cementen fick därför bilas bort för att ett 10

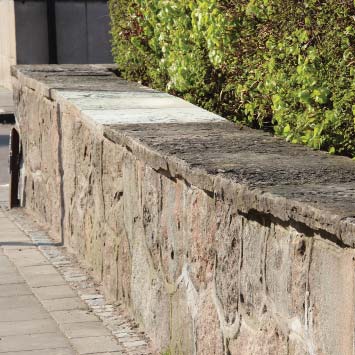

11 Ny avtäckningsplatta av grå ölandskalksten färdig att monteras i den norra mursträckningen. Den östra mursträckningen under arbetet med att tillpassa de nya avtäckningsstenarna i muren. plant underlag skulle erhållas. Ny cementgjutning påfördes och de nya plattorna sattes i detta bruk på samma sätt som ursprungligen gjorts. Plattorna fogades därefter med samma typ av cementbruk, cementbruk A. Ett antal fogar mellan kvarliggande gamla plattor visade sig vara dåliga och gjordes om. De nya plattorna är av samma typ av grå ölandskalksten som de gamla och utförda med samma typ av behuggning: ovansida med klovyta och undersidan sågad samt kanterna dubbelstuckna. Liksom de gamla stenarna varierar ovansidorna något 11

12 från slätare till grövre. Tjockleken på de nya plattorna är 7 cm och bredden 50 cm. Gråstensmurens dekorativa fogning lagades och kompletterades med cementbruk. Sättningen intill det sydöstra hörnet kunde inte lyftas utan tätades med bruk. De vittrade trappstenarna byttes mot nya av grå ölandskalksten. Delar av gamla trappstenar kunde återanvändas och kompletterades med nyhuggna. Samma typ av cementbruk som till muren användes till trappan. Södra muren efter slutfört arbete. 12

13 Överst ses murens sydöstra hörn före och efter foglagning. Nedan den sättningsskada som finns i östra mursträckningen före och efter åtgärd. Muren är nedsjunken, vilket beror på grävningsarbeten som utförts intill muren. Här finns en kommunal pumpstation. Iakttagelser under arbetet I samband med besiktning inför arbetets igångsättning kunde projektets stenexpert Kurt Johansson, som upprättat arbetshandlingarna, konstatera att de gamla kalkstensplattorna tycks ha monterats upp och ned. Den sida som vänder nedåt har en högre bearbetningsgrad, hyvlad, än den sida som vänder uppåt. Den nedåtvända sidan har dessutom ytterst få klov närmast ytan. Avvikelser från handlingarna Vid det inledande byggmötet beslutades att ett hydrauliskt kalkbruk NHL 4-5 skulle användas som fogbruk mellan murens kalkstensplattor. I samband med slut- 13

14 besiktningen informerade entreprenören om att man istället fogat med samma cementbruk som använts som sättbruk. Detta hade inte diskuterats med projektets stenexpert eller antikvarie, som båda förordat kalkbruk. Eftersom murens avtäckningsplattor ursprungligen varit fogade med cement, ansågs det dock motiverat att även använda cement vid omfogningen. Den gamla fogningen har fungerat bra och är i de flesta fall oskadd. Den har inte heller påverkat kalkstensplattorna negativ. I samband med slutbesiktningen bestämdes att det vore lämpligt att behandla de nya kalkstensplattorna och dess fogar med såpvatten för att något dämpa kontrasten mellan de nya, ljusa stenarna och de gamla patinerade. Såpvattnet förhindrar även att de nya plattorna smiter av sig. Ny fog mellan gammal och ny kalkstensplatta. Den renoverade trappan mot norr. 14

15 Kulturhistorisk bedömning Muren med tillhörande trappa har renoverats med samma typ av material och metoder som använts vid murens uppförande De nya kalkstensplattornas behuggning har utförts för att efterlikna de gamla. Så stor del som möjligt av de gamla kalkstensplattorna ha tagits tillvara och återanvänts. Antikvarisk medverkande har deltagit i beslutsprocessen rörande vilka plattor som skulle bytas ut. Det kan därmed konstateras att renoveringen utförts med hänsyn till de kulturhistoriska värdena. De tre nya trappstegen. Källor och litteratur Höganäs kyrkoarkiv Korrespondens (Sammanställd av Helga Glas, Höganäs kyrkoråds dåvarande ordförande). Höganäs kommuns fotoarkiv 15
