Möjligheternas maskiner i över 30 år!

Transkript

1 Möjligheternas maskiner i över 30 år! Ny katalog 64 sidor! Störst utbud i Sverige! Vagnar och redskap för alla behov!

2 Jan Rundström är ägare till JRF Mark & Anläggning AB i Täby. Företaget har cirka 130 anställda som arbetar över hela Storstockholm, Norrtälje och Uppsala. JRF ligger i framkant vad gäller miljövänliga maskiner och har till exempel investerat i en Svanenmärkt tvättanläggning för bilar och maskiner i Arninge, där huvudkontoret finns. När K-Heat presenterades som ett effektivt arbetsredskap för eliminering av ogräs med enbart vatten köpte JRF omgående ett aggregat. K-vagnen i Karlshamn det kompletta vagnsprogrammet för fastighetsförvaltning, kyrkogårdar, golfbanor, kommuner, skolor, flygplatser, entreprenad m.m. Vi har mycket nära band till våra kunder, med ömsesidigt utbyte av värderingar. Vi lär oss mycket av våra kunder, som har använt vagnarna under flera års tid. Gemensamt kan vi åstadkomma förbättringar och extra utrustning enligt kundens önskemål. Vi har erfarenhet av att leverera högkvalitativa produkter och omfattande lösningar för våra kunder för att förbättra effektiviteten, vilket minskar såväl kostnader som miljöpåverkan. Vårt mål är att bygga maskiner med styrka, lång livslängd och högt andrahandsvärde, utöver den utrustning som i dag finns tillgänglig på marknaden. Resultatet av detta tillvägagångsätt är leveranser av kostnadseffektiva kund-, transport- och hanteringslösningar med det bästa inom modern teknik och modern design i kombination med smarta idéer som ger ett värde till dig som kund! Stockholm Göteborg Karlshamn Vi tillverkar allt i egen verkstad i Karlshamn. För närvarande är vi åtta anställda. K-vagnen har tillverkat vagnar och övrig utrustning i 30 år till kommuner, kyrkogårdsförvaltningar, bostadsbolag, golfbanor och entreprenörer m.fl. Mer än K-vagnar har tillverkats. Besök gärna vår hemsida, för mer information. Vi som driver K-vagnen: Fredrik och Jörgen. PRODUKTION: SAGAX MEDIA AB, LJUNGBY

3 INNEHÅLL K Mini K Mini K-600 hydraultipp 4-5 Midjestyrda modeller med trevägstipp 6 Trevägstippande vagnar 7-9 Högtippande vagnar Kranmontering på standardvagnar 12 K-spridaren 13 Tillval standardvagnar 14 Standardutrustning 15 Tekniska data 16 Lättdumpervagnar 17 Schaktvagnar K-6000 T1 22 K-trailer M2000/M Växlarvagnsystem 24 Maskintrailer K5000-K Fotbollsmålsvagn 25 K-offroad Sopkärlssystem hjulsvagn/gravmaterialsvagn 29 Sopkärlslyftar 30 Gravlådor 31 Hydrauliska transportvagnar K-speed Variant maxi-load tippsläp 35 K-tvätten Lastflak 40 Frontlastarcontainer Containersystem 43 Ris/lövskopa, universalskopa 43 Bevattning Vattentankar/vattenpumpar/slangvindor 47 K-sugen Lövsugscontainer med K-sugen 52 Extra utrustning till K-sugen 53 Lövsugsmunstycke Reservdelar 56 K-blåsen 57 Specialprodukter K-flaket 64 ELBILSVAGNAR K-750 K-vagnen modell K-750 är en vagn framtagen för elbilar. Maxlast 750 kg, flakmått inv. längd 2000 mm, bredd 1250 mm. Hjul PR. Frigångshöjd 250 mm som blir en bra låg lasthöjd. Vagnen levereras med lövlämmar, höjd 500 mm. Uppkörningsramp med sträckmetall som halkskydd. Fällbar framläm och löstagbara lövlämmar. Halkskyddad plyfaskiva i flakbotten, stänkskärmar. K-750 är helt varmgalvaniserad. Draganordning kan levereras, kulhandske 50 mm eller dragögla. K-750 kan tillverkas som sopkärlsvagn eller som maskintrailer. 3

4 MINI K-500 MANUELL OCH HYDRAULTIPP Mini K-600 den optimala elbilsvagnen i alla lägen! Tillval: Överlämmar 300 mm galvade. Lövlämmar 700 mm galvade. K-vagn mini K-500 är en ny vagn i mindre format, standardutrustad med fällbara galvade lämmar, höjd 300 mm, kulhandske 50 mm samt stödhjul. K-500 lastar 500 kg, flakmått 1500x1000 mm. Släpvagnen kan utrustas med manuell tipp eller med hydraultipp. Hjulens storlek är 20x10-4PR. Tillval: Lövlämmar höjd 700 mm galvade. Överlämmar höjd 300 mm galvade. Kapelltak figursytt inkl. stroppar och band. 12 V ledbelysning inkl. kablage. MINI K-600 MANUELLT TIPPAD Med manuell tipp: Maxlast: 600 kg Flaktmått inv.: 2000x1000 mm Hjul: Gräsdäck, 20x10-8 Kulhandske: 50 mm Övrigt: Vagnschassi och flak lackerat. 4 Fällbara lämmar, höjd 300 mm, varmgalvade. Vikt: 120 kg

5 MINI K-600 HYDRAULTIPP Med hydraultipp: Maxlast: 600 kg Flaktmått inv.: 2000x1000 mm Hjul: Gräsdäck, 20x10-8 Kulhandske: 50 mm Övrigt: Vagnschassi och flak lackerat. Fällbara lämmar, höjd 300 mm, varmgalvade. Vikt: 160 kg. Enkelverkande eller dubbelverkande tippcylinder. Tippvinkel 50 grader. Vår minsta lövsugsvagn M-600 och K-sugen 13 hk med lövkitt. Vagnen på bilden har fast flak utan tipp. Lövsugskitt kan även monteras på M-600 med hydraultipp. Tillval: Belysning Påstickslämmar, höjd 300 mm (ger 600 mm lämhöjd) Lövlämmar, höjd 700 mm (ger 1000 mm lämhöjd) Kapelltak 12 V elhydraulisk tipp, 160 bar Praktiskt stativ med tre golvnivåer med hålnät gör att vagnen kan användas till blomtransporter. K-vagnen har tagit fram en helt ny transportvagn för mindre gräsklippare, traktorer och elbilar på cirka hk. Den har hydraulisk tipp och dubbelverkande hydraulcylinder, och man kan även använda enkelverkande hydraulik när dragaren har ett hydrauluttag. Flakmåttet är 2000x1000 mm, lämmarna är fällbara och varmgalvade. Vagnen kan extrautrustas med 12 V eltipp för bland annat terränghjulingar. Tillbehören är många, till exempel 700 mm lövlämmar, överlämmar 300 mm, kapelltak och belysning. Standard är breda gräsdäck, stödhjul och kulhandske 50 mm. 5

6 MIDJESTYRDA MODELLER MED TREVÄGSTIPP Modellerna 1000/1600/2000 T3 RS hydraulisk ramstyrning ± 35 grader. Trevägstipp, justerbar draghöjd fyra höjder. 300 mm fällbara lämmar, varmgalvade T3 RS max last 1000 kg, flak 2000x1000 mm, totalbredd 1130 mm, vikt 350 kg, hjul 23x10,5-12 4PR T3 RS max last 1600 kg, flak 2000x1250 mm, totalbredd 1380 mm, vikt 400kg, hjul 200x14,5 10PR T3 RS max last 2000 kg, flak 2500x1500 mm totalbredd 1630 mm vikt 500 kg, hjul PR. Vagnar med midjestyrning passar utmärkt där framkomligheten är begränsad, till exempel på kyrkogårdar med trånga, smala gångar, kantsten och häckar som är i vägen. Där smyger sig denna midjestyrda transportvagn lätt igenom. Perfekt till gravjordstransporter m.m. Tillval: dumperflak med 400 mm lämsida. 6 Samtliga modeller erfordrar 1 st dubbelverkande och 1 st enkelverkande hydrauluttag. RS-modellerna kan som tillval beställas med lättdumperflak med 400 mm fast lämsida och topphängd spridarläm bak. Det finns även ett stort urval av olika däckdimensioner att tillgå.

7 TREVÄGSTIPPANDE VAGNAR 1000 T T3 Maxlast: 1000 kg Flakmått inv: 2000x1000 mm Hjul: 23 x 10,5-12-4PR, bredd: 210 mm 3-vägstipp, justerbar draghöjd, fyra höjder, varmgalvat chassi T T T3 LED-BELYSNING STANDARD PÅ SAMTLIGA MODELLER 1600 T3 Vi går över till LED-belysning som standard på samtliga standardvagnar. Det nya LED-lampsystemet ger en helt annan belysning samt att man kommer undan trasiga glödlampor, fukt i armaturen och ärjade kabelskor m.m. Det går även att montera det nya belysningskittet på äldre vagnar T T3 Maxlast: 1600 kg Flakmått inv: 2000x1250 mm Hjul: 26x12x12 10PR, bredd: 200 mm 3-vägstipp, justerbar draghöjd, fyra höjder, varmgalvat chassi. 7

8 TREVÄGSTIPPANDE VAGNAR Maxlast: 1800 kg Flakmått inv: 2500x1250 mm Hjul: 26 x 12, PR, bredd: 310 mm 3-vägstipp, justerbar draghöjd, fyra höjder, varmgalvat chassi T T T T T3 Tillval: Extra höga lämmar 600 mm med topphängd bakläm. Finns att tillgå till samtliga vagnsmodeller T T3 Maxlast: 2000 kg Flakmått inv: 2500x1500 mm Hjul: 10,0/80x12-10PR, gräsdäck 26x12x12, bredd: 310 mm 3-vägstipp, justerbar draghöjd, fyra höjder, varmgalvat chassi.

9 TREVÄGSTIPPANDE VAGNAR Vi använder hydraulcylindrar från svenska Tubex T3 Maxlast: 3000 kg Flakmått inv: 3000x1500 mm Hjul: 10,0/75x15,3-10PR, bredd: 270 mm 3-vägstipp, justerbar draghöjd, fyra höjder, varmgalvat chassi. Dumperlämmar 300 mm fällbara finns som tillval till alla vagnar T T T3 Maxlast: 4000 kg Flakmått inv: 3000x1500 mm Hjul: 13,0/55x16-12PR, bredd: 340 mm 3-vägstipp, justerbar draghöjd, fyra höjder, varmgalvat chassi T T l tank med dysramp 3 m T T3

10 1600 HT3 HÖGTIPPANDE VAGNAR 1600 HT3 Maxlast: 1600 kg, flakmått inv: 2500x1250 mm, hjul: 26x12x12-8 PR, bredd: 200 mm Högtippad bakåt, i nedre läget 3-vägstipp, justerbar draghöjd, fyra höjder, varmgalvat chassi, 12 V elventil reglering av högtippen. Högtippshöjd 1450 mm HT HT HT HT3 Maxlast: 1800 kg Flakmått inv: 2500x1250 mm Hjul 26x12x12-8 PR, bredd: 310 mm Högtippad bakåt, i nedre läget 3-vägstipp, justerbar draghöjd, fyra höjder, varmgalvat chassi, 12 V elventil reglering av högtippen. Högtippshöjd 1500 mm HT3 Maxlast: 2000 kg Flakmått inv: 2500x1500 mm Hjul: 26x12x12-8 PR, bredd: 250 mm Högtippad bakåt, i nedre läget 3-vägstipp, justerbar draghöjd, fyra höjder, varmgalvat chassi, 12 V elventil reglering av högtippen. Högtippshöjd 1500 mm HT HT HT3

11 HÖGTIPPANDE VAGNAR 3000 HT3 Maxlast: 3000 kg Flakmått inv: 3000X1500 mm Hjul: 400/60 15,5 14 PR, bredd: 270 mm. Högtippad bakåt, i nedre läget trevägstipp. Justerbar draghöjd, fyra höjder, varmgalvat chassi, 12 V elventil reglering av högtippen. Högtippshöjd 1550 mm HT HT3 Lackfärg från 4000 HT3 Maxlast: 4000 kg Flakmått inv: 3000X1500 mm Hjul: 400/60 15,5 14 PR, bredd: 340 mm. Högtippshöjd 1650 mm. Högtippad bakåt, i nedre läget trevägstipp. Justerbar draghöjd, fyra höjder, varmgalvat chassi, 12 V elventil reglering av högtippen. Högtippshöjd 1600 mm HT HT3 Välj flakalternativ för dina behov. Flak med fällbara galvaniserade lämmar eller helsvetsat lättdumperflak HT3 Prova K-vagnens COLOUR-koncept! Vagnen lackeras i traktorns eller redskapsbärarens färg. Ett urval av färger: Kubota röd Trans-Pro gul Holder orange Schanzlin gul John Deere grön Iseki blå Wille gul Carraro röd LM-Trac grön Hako röd Mc Cormick röd Weidemann röd Avant grön Massey Ferguson röd Schäffer röd Bobcat grå Atlas orange LG Traktor blå New Holland blå Valpadana röd

12 KRANMONTERING PÅ STANDARDVAGNAR Lätta smidiga vagnar med kranmontage. K-vagnen 4000 T3 utrustad med Kranman griplastare. Vi har valt att samarbeta med Kranman och HMF-kranar för att erbjuda kranmontering på våra vagnar. Detta koncept med tippvagn eller lastväxlare med kranmontage gör vagnen mycket mer flexibel samt att det underlättar för kunden att kunna använda en och samma vagn till olika uppdrag inom kyrkogårdar, bostadsbolag, kommuner mm. Teknisk data Vikt: 186 kg Räckvidd: 3,5 m Lyftkraft vid 3,5 m: 170 kg Lyftkraft vid 1,2 m: 410 kg Komfortledens rörelse: 180 grader, 2 st hydrauliska stödben, rotator runtomsvängande. Oljetryck: 160 bar Ventilpaket: 7- spaks Tillval: fjärrstyrd hydraulvinsch, 1 st dubbelverkande hydrauluttag krävs. Kranman kan monteras på K-vagn 1600 T3 som minsta modell. Teknisk data Vikt: 350 kg Räckvidd: 5,6 m Lyftkraft vid 5,6 m: 410 kg Lyftkraft vid 3,1 m: 790 kg Svängområde: 370 grader Oljetryck: 180 bar Tillval: Risgrip, lyftkrok, timmergrip. Lasthållningsventiler på alla lastbärande funktioner, CE säkerhetssystem inkl lastindikator och nödstopp, radiostyrning för 6 funktioner/hydrocontroll m 50, hydrauliska stödben manuellt utdragbara till c-c 3300 mm manuellt uppsvängbara, transportalarm för stödbenen med induktiva givare, rotator runtomsvängande, gripskopa 125 l inkl länkrotator, (1 st dubbelverkande hydrauluttag krävs). 12 K-flex FV 5000 lastväxlare med HMF 270 K2 kranmontage.

13 Hydrauldriven sandspridare. Ett mycket bra komplement till din K-vagn t. ex. vid sandning av cykelbanor, gångvägar, parkeringar, skolgårdar och andra större ytor samt toppdressing av golfbanor. Enkel och smidig att arbeta med. Tippa upp flaket och fyll spridaren. Sänk ner flaket, starta spridaren och kör! Hydraulisk spridarvals, justerbar hastighet. Ett dubbelverkande hydrauluttag krävs. K-spridaren är helvarmgalvaniserad, vilket ger ett bra korrosionsskydd. Spridaren monteras i originalhörnstolparna bak. Passar K-vagnen från 1600 T3 till 4000 HT3 och även andra fabrikat av vagnar. Ställskruven på spridarens högra sida påverkar fjäderstålet som håller undergummit mot spridarvalsen. Veva moturs för att trycka gummit mot valsen så att spridaren inte läcker. Veva medurs för att öppna spridaren vid rengöring och när flak och spridare ska tömmas efter användning. Måtten på spridarna: bredd=hörnstolpar utv, höjd=400 mm över flak, längd (utskjut bakom flakkant)=330 mm. Vikt 1250 mm bred: 96 kg, 1500 mm bred: 102 kg. Drivning av spridaren erfordrar 1 st tryckuttag och 1 st returuttag. Nätgaller så inga andra saker kommer med. Manuellt ställbar matarvals. TILLVAL STANDARDVAGNAR Specialdrag Typ grävmaskinsdrag finns till alla vagnsmodeller, lätt att byta med K-vagnens bultbara dragsystem. Stoppklossar Justerbara, ett enkelt sätt att få gräsklipparen, vagnen eller maskinen att stå säkert på flaket. Säljes per par, 1 st vänster och 1 st höger. Redskapsfäste För framlämsmontering. Hållare för skyffel, borste, kratta. Håller redskapen på plats i transport. Bakdörr Praktiskt vid lövlastning eller övrig transport. Stoppklossar Med fäste på framläm. Redskapslåda 500x300x300 mm. Låsbar, håller ordning på verktyg och spännband m.m. Passar t3-och ht3-modellerna. 13

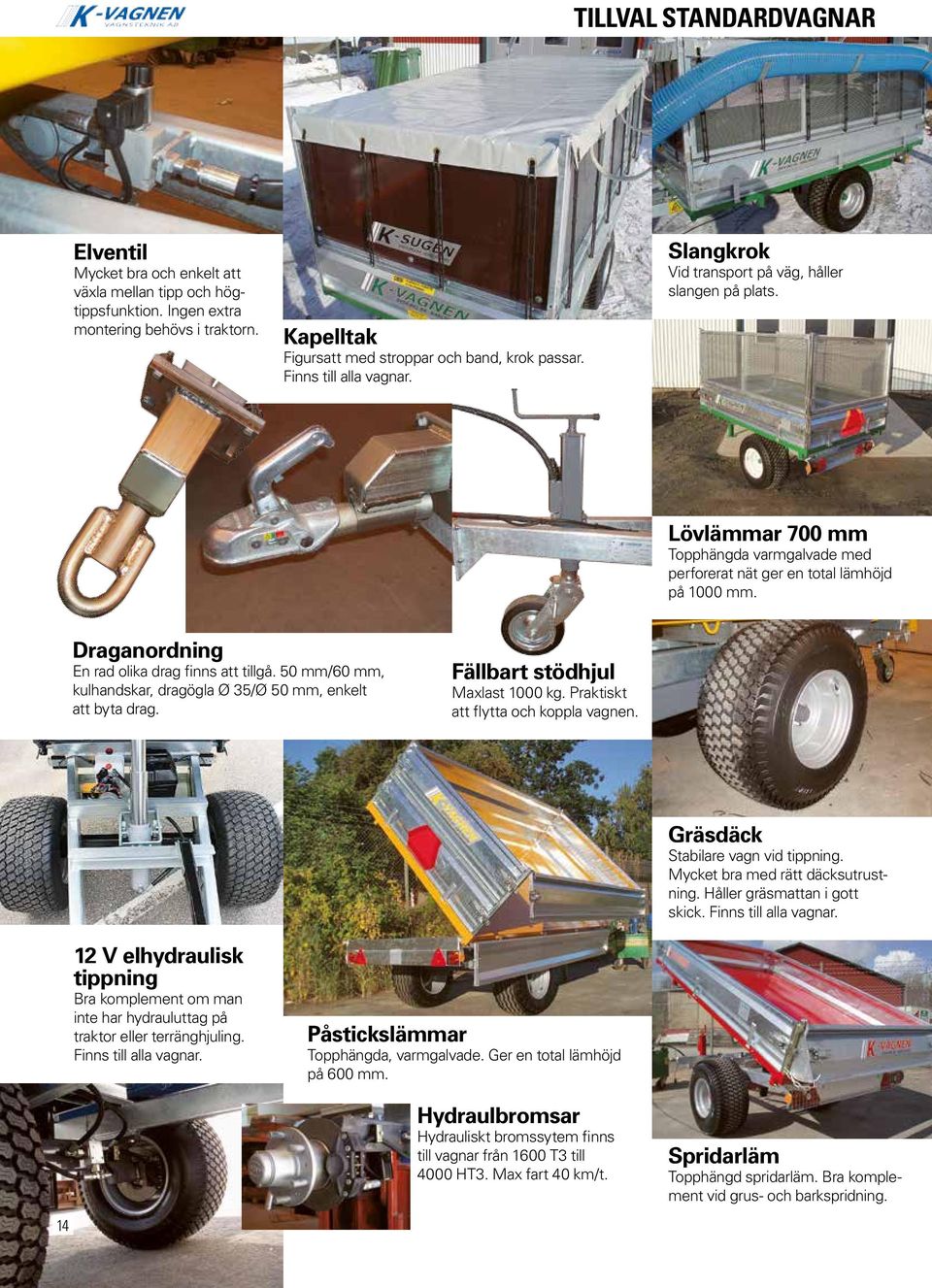

14 TILLVAL STANDARDVAGNAR Elventil Mycket bra och enkelt att växla mellan tipp och högtippsfunktion. Ingen extra montering behövs i traktorn. Kapelltak Figursatt med stroppar och band, krok passar. Finns till alla vagnar. Slangkrok Vid transport på väg, håller slangen på plats. Lövlämmar 700 mm Topphängda varmgalvade med perforerat nät ger en total lämhöjd på 1000 mm. Draganordning En rad olika drag finns att tillgå. 50 mm/60 mm, kulhandskar, dragögla Ø 35/Ø 50 mm, enkelt att byta drag. Fällbart stödhjul Maxlast 1000 kg. Praktiskt att flytta och koppla vagnen. Gräsdäck Stabilare vagn vid tippning. Mycket bra med rätt däcksutrustning. Håller gräsmattan i gott skick. Finns till alla vagnar V elhydraulisk tippning Bra komplement om man inte har hydrauluttag på traktor eller terränghjuling. Finns till alla vagnar. Påstickslämmar Topphängda, varmgalvade. Ger en total lämhöjd på 600 mm. Hydraulbromsar Hydrauliskt bromssytem finns till vagnar från 1600 T3 till 4000 HT3. Max fart 40 km/t. Spridarläm Topphängd spridarläm. Bra komplement vid grus- och barkspridning.

15 STANDARDUTRUSTNING PÅ SAMTLIGA VAGNAR Fördelen med K-vagnen en svensk kvalitetsvagn: Tippvinkel 50. Karosserikittat flak ger ett tyst flak utan skrammel, samt motverkar rostangrepp. s Flaket lackeras i valfri kulör. Ett lager rostskyddsprimer, två lager täcklack. s s Materialet till vagnarna är av kvalitetsstål 355. s Helsvetsade varmgalvade lämmar i profilerad stålplåt. s Byggbara vagnar! Lämhöjd 300 mm. Svensktillverkad hydraulcylinder. s s Löstagbar och vevbar stödfot. s Löstagbara hörnstolpar samt lämmar. Dragögla Ø 35 eller Ø 50 kan även köpas som tillval. Kulhandske 50 mm 3000 kg eller kulhandske 60 mm 3500 kg. Dragbyte tar cirka 1 min. s s Löstagbar hjulaxel, T3, HT3. s s Chassit är tillverkat av vridstyva balkprofiler som ger en stabil tippning. Justerbar draghöjd. Fyra olika höjder möjliggör att vagnen står vågrätt efter traktorn. Bindkrokar på båda långsidor. s Multidrag justerbar draghöjd. Fyra olika draghöjder möjliggör att vagnen alltid står vågrätt efter traktorn. Flakbotten i 3 mm stålplåt. s LGF-skylt med klisterdekal. Flakram tillverkad i kraftiga rektangulära vridstyva balkar. s s LED-belysning standard på alla vagnar. s s s s Tippled med kula och kulskål i flaket ger en bra tippfunktion. s Infällda armaturer motverkar sönderbackade bakljus. Helsvetsat chassi. Varmgalvat. Ger ett optimalt rostskydd. Lagenlig belysning enligt TSV. 15

16 TEKNISKA DATA K-VAGNEN 1000 T HT3 Modell 1000 T T3 RS 1600T T3 RS 1800 T T T3 Flakmått mm 2000x x x x x x x1500 Total längd mm Total bredd mm Lasthöjd mm Tipp 3-vägs 3-vägs 3-vägs 3-vägs 3-vägs 3-vägs 3-vägs Egenvikt kg Maxlast kg Totalvikt kg Lämhöjd mm Hjuldim 23x10, x10,5 26x12x12 26x12x12 26x12x12 26x12x12 10,0/75-15,3 Hjulbredd mm Lagerklass 4PR 10PR 10PR 10PR 8PR 8PR 10PR Ojemängd/l Elsystem 12 V 12 V 12 V 12 V 12 V 12 V 12 V Axeltapp 45x45 45x45 45x45 45x45 55x55 55x55 60x60 Modell 4000 T HT HT HT HT HT3 Flakmått mm 3000x x x x x x1500 Total längd mm Total bredd mm Lasthöjd mm Tipp 3-vägs 3-vägs högtipp 3-vägs högtipp 3-vägs högtipp 3-vägs högtipp 3-vägs högtipp Egenvikt kg Maxlast kg Totalvikt kg Lämhöjd mm Lyfthöjd mm Hjuldim 13,0/ x12x12 26x12x12 26x12x12 400/60 15,5 400/60 15,5 Hjulbredd mm Lagerklass 12PR 10PR 8PR 8PR 14PR 14PR Oljemängd/l Elsystem 12 V 12 V 12 V 12 V 12 V 12 V Axeltapp 60x60 45x45 55x55 55x55 60x60 60x60 16 Högtippande modeller har 12 V elventil för reglering av högtippen.

17 LÄTTDUMPERVAGNAR Maxlast mellan 2000 och 4000 kg Den här vagnens konstruktion är framtagen för lite tuffare körning av grus och jord mm, där man värdesätter släta ytor på insidan av flaket. Lättdumpern har flak och sidor med helsvetsad stålkonstruktion, med kraftiga förstärkningar i botten och på sidorna. 1-vägstipp och svensktillverkad hydraulcylinder. Baklämmen är topphängd och löstagbar. Även spridarläm. Multidrag, justerbar draghöjd 4-höjder, vevbart stödben med fot. Belysning lagenlig enligt TSV. Varmgalvaniserat chassi. Flak och sidor är av 3 mm stålplåt. K-4000 T1 K-2500 T1 Lättdumpervagnarna kan även extrautrustas med lövsug och lövlämmskitt samt sidomonterad sopkärlstömmare. Detta ger vagnen ett betydligt större användningsområde. K-2000 T1 Vi använder stål från Tillval: Gräsdäck, 26x12x12-10PR. Stödhjul fällbart, hydraulbromsar. K-4000 T1 Hydraulisk ramstyrning finns som tillval och ökar vagnens köregenskaper enormt. Modell K-2000 T1 K-2500 T1 K-4000 T1 Flakmått mm inv 2500x x x1500 Total Bredd mm Tipp Baktipp Baktipp Baktipp Egenvikt kg Maxlast kg Totalvikt kg Lämhöjd Hjuldim 10,00/ ,00/ /60-15,5 Hjulbredd mm Lagerklass 10PR 10PR 14PR Oljemängd l Elsystem 12 V 12 V 12 V Axeltapp 55x55 55x55 60x60 K-4000 T1 17

18 SCHAKTVAGN K-3000 T1 Tillval på vagnschassi Hydraulisk ramstyrning 35 graders vridning vänster och höger. Detta ökar framkomligheten väldigt mycket, dvs. man klarar snäva svängar utan problem. 12 V elhydraulisk tippning med batteri och oljetank inkl. trådlös fjärrkontroll. Perfekt till grävmaskiner där yttre hydraulik saknas. Hydraulbromsar med inbyggd bromscylinder max 40km/tim. 18

19 SCHAKTVAGN K-3000 T1 En helt ny schaktvagn som är framtagen för att tillgodose de kunder som kräver en vagn i litet format, som har boggimonterade hjul samt ett riktigt schaktflak med bra tippvinkel. Teknisk data Maxlast: 3000 kg Totalvikt: 4000 kg Egenvikt: 1000 kg Flakmått inv. 3000x1500 mm 4 mm hardox i flakbotten. Lämsida: 400 mm med förhöjd topphängd spridarläm. Boggimonterade hjul, 26X12X12-8PR gräsdäck. Oljemängd tippcylinder: 8 l Belysning enl TSV. Ledlampor 12 V. Totallängd: 4300 mm Totalbredd: 1700 mm Schaktläm fram, vinklad framåt 45 grader. Ställbar draghöjd, 4 olika höjder, en rad olika drag finns att tillgå. Stödfot vevbar. Vagnen lackeras i valfri kulör. Tillval: Stödhjul, fällbart. Hjulutrustning till 10,00/ PR. Hydraulbromsar på ett hjulpar. Trevägstipp med fällbara lämmar. Lövlämmar med eller utan K-sugen utrustning. Hydraulisk ramstyrning. Valfri konstruktion av flak med andra mått. Hydraulisk schaktläm bak. NYHET! LASTVÄXLARFLAKET Vi har tagit fram ett nytt lastväxlarflak med fällbara lämmar som är mycket praktiskt till pallgods, jord, m.m. Flaket blir mycket flexibelt då det kan utrustas med komplett lövsugskit med lövlämmar, kapelltak, slangkrokar, stenskottsskydd, K-sugen 18 hk med elstart. Möjligheten till lövsugsflak som passar typ Bigab lastväxlarvagnar och andra fabrikat gör kundens vagn mera användbar under höstsäsongen. Tekniska data Totallängd: 4820 mm Totalbredd: 2380 mm Vikt: 1400 kg Fällbara lämmar i galvaniserad stålplåt. Lämmhöjd: 400 mm Passar lilla kroken 920 mm. Rostskyddsprimer/rödlackerad flakchassi. Tillval Överlämmar 400 mm galvaniserad. Lövlämmar 700 mm galvaniserad. Ger 1100 mm lämhöjd. Kapelltak/figursytt. K-sugen 18 hk elstart. K-sugen lövsugsbakläm/topphängd. 19

20 K-schakt 7.0 en kraftig vagn som har alla optioner som standard! Tekniska data/standard Maxlast: 7000 kg Längd: 5200 mm Bredd: 2400 mm Flakmått: 3700x2 100x580 mm Bakläm: Sido- och topphängd Vikt: 1300 kg Totalvikt: 8300 kg Maxhastighet: 40 km/tim Hjul: 400/60 15,5 14 PR 12 V/24 V ledbelysning, flak lackerad ral 3002 röd, chassilackerad ral 7015 grå, stödfot justerbar. Tillval: Hjul 500/50-17, lövlämmar 700 mm, hydraulbromsar, grävmaskinsdrag. NYHET! SCHAKTVAGN 7.0 Praktisk häng- och svängbakläm! Mycket populär hjulgrävarvagn! 20

21 NYHET! SCHAKTVAGN 11.0 K-schakt En svensktillverkad schaktvagn av högsta kvalitet. En riktig dumpervagn som tål tuffa tag! Passar bra till både hjulgrävare och redskapsbärare. Tillval: Överlämmar i galvaniserat stål, ger volym 13 m 3. Tekniska data/standard Maxlast: kg Flak: 4300x2350x600 mm Volym: 6 m 3 Flakhöjd: 1000 mm Tippvinkel: 55 grader Vikt: 2300 kg Totalvikt: kg Hjul: 500/50x17m, fyrhjulsbromsar 5 mm hardoxflak Max hastighet: 40 km/tim Flak lackerad röd ral 3002, chassi lackerad grå ral 7015, hydraulisk grusläm, 300 mm/dubbelverkande hydrauliskt topphängd bakläm (även sidohängd) med grusspridarfunktion, 50 mm vridbar hitchögla, 12/24 volts ledbelysning med dubbla armaturer bakre drag, bakljusgaller, justerbar stödfot Kan enligt kundens önskemål utrustas med kranmontage HMF 270 K2, se sid

22 NYHET! K-6000 T1 TIPPVAGN 12 V/24 V ledbelysning Kraftig tippvagn med en maxlast på 6000 kg Baktipp 55 grader, 400 mm höga fallbara galvade lämmar, topphängd/fällbar bakläm. Flak: 3700x2000 mm Hjul: 400/60-15,5PR 50 mm hitch ögla, 12 V belysning, stödben, lackerad röd ral 3002, hydraulbromsar standard. Praktiskt med 2-delade sidolämmar Tillval: Lövlämmar 700 mm varmgalvade, kapelltak formsytt, K-sugen 18 hk bakmonterad lövsugsutrustning komplett, överlämmar 400 mm höga. 22 En mycket robust och prisvärd vagn som klarar de tuffa tagen!

23 K-TRAILER M2000/M3500 Ny modell M2000 Maxlast: 2000 kg Boggimonterade hjul: 200x14,5 10PR. Flakmått inv: 3000x1500 mm. Övriga uppgifter samma som M3500 K-trailer M3500 är försedd med s.k. knäckt flak, vilket ger optimal lasthöjd. Trailern är standardutrustad med följande: Stänkskärmar i plast, rikligt med surrningsöglor, 1800 kg vinsch med 7 m band, streckmetallflak som är stryktåligt och halksäkert samt släpper igenom vatten och smuts, hydraulbromsar på främre hjulaxel, vevbar stödfot fram på chassit, sidosarger på tre sidor som, håller redskap och annat på plats. Baklämsrampen är fällbar med kraftiga balkar, även den i streckmetall. Låses med flaklås. Lagenlig belysning enl. Tsv, inkl. Lgf-skylt. Ytbehandling: ett lager rostskyddsprimer, två lager topplack. Lackeras i valfri kulör, enligt kundens önskemål. Maxlast: 3500 kg Totalvikt: 4300 kg Egenvikt: 800 kg Flaklängd inv: 4000 mm Flakbredd inv: 1800 mm Totallängd: 5300 mm Totalbredd: 2400 mm Draglängd: 1250 mm Flakhöjd: 550 mm Baklämmens längd: 1300 mm Hjulutrustning: 10, PR Boggiemonterade hjul, hydraulbromsar på främre hjulaxel, 50 mm dragögla hitch. Tillval: Aluminiumflak durk, 12 V elvinsch, stödhjul (fällbart), hydraulisk bakläm. Kan även beställas obromsad och i kundens eget flakmått. 23

24 24 VÄXLARVAGNSYSTEM Karlshamns kyrkogårdsförvaltning har satsat på K-flex lastväxlarvagnssystem för att kapa kostnaderna på transporterna. I första hand används lastväxlaren till att ställa ut flak på kyrkogården så att personalen ute på fältet lättare ska kunna tömma sina korgar med ogräs och dylikt. Vi använder även flaken till häckklippning, då det är lätt att gå upp på flaket och tömma med skottkärra, säger Sven-Erik Aspeklev, kyrkogårdschef i Karlshamn. En väsentlig tidsbesparing gör vi på gräsklippningen, då vi ställer ut flaken vid gräskanten. När behållaren är full tippar vi över kanten på flaket. Tidigare fick personalen på kyrkogården köra en lång sträcka med gräsklipparen till komposthögen, vilket var tidsödande. Vi använder även vagnen till transport av vår två tons grävmaskin som vi transporterar till kyrkan inne i stan, tillägger Sven-Erik Aspeklev. Jag ser enbart positiva aspekter med det här transportkonceptet! Jörgen Ohlsson på Vagnsteknik AB i Karlshamn tycker att det nya lastväxlarvagnssystemet är ett nytänkande som öppnar helt nya möjligheter att jobba effektivare. Man kan använda ett chassi och flera olika flakmöjligheter. Det går utmärkt att lasta ergonomiskt på marken och även transportera grävmaskinen mellan olika kyrkogårdar på en och samma vagn. Vid gravgrävning är det perfekt att använda lastväxlaren och ställa av flaket till exempel i en maskinhall under tak. Vagnen är bra i trånga passager, till exempel på kyrkogårdar. Med den hydrauliska hjulaxeln blir vagnen mycket kortare och vändradien mindre. Vi har även tagit fram hydraulisk ramstyrning för att få chassit midjestyrt, säger Jörgen. Vagnarna levereras inte bara till kyrkogårdar. Bland kunderna finns fler och fler bostadsbolag som vill kapa sina transportkostnader.

25 NYHET! MASKINTRAILER K5000-K7000 Vi har tagit fram en ny lågbyggd vagn för transport av 11-manna mål. Det kräver oftast en lastbil med kran för att flytta dem hela mellan fotbollsplaner. Här använder man en enkel traktorvagn och målet välts enkelt mot det stora flaket. Passar även bra till transport av gräsklippare. Maxlast: 7000 kg Längd: 7500 mm Bredd: 2700 mm Flakmått: 6000x2100 mm Vikt: 1100 kg Maxhastighet: 40 km/tim Hjul: 285/70x19,5 Stänkskärmar, hydraulbromsar, 12 volts belysning/lgf-skylt, grålackerad NYHET! FOTBOLLSMÅLSVAGN Teknisk data Flaklängd: 7800 mm Flakbredd: 2450 mm Lasthöjd: 700 mm Totallängd: 9000 mm Boggimonterade hjul 26x12x12-8PR gräsdäck 12V ledljus med två sidomarkeringsljus monterade på varje långsida. Ställbar draghöjd i fyra olika höjder med 50 mm vridbar dragögla, redskapslåda, vevbar stödfot, 2 st tvåmeters aluminiumramper 500 kg x2 med fack under medföljer. 10 st bindöglor på varje långsida. Lackeras i valfri kulör. 25

26 Maxlast: 1200 kg Egenvikt: 300 kg Flakmått inv: 2000x1250 mm Flakhöjd: 650 mm Lämhöjd 300 mm, fällbara Justerbar dragstång i både höjd och längsled, 3-stegs kraftig tippcylinder, trevägstipp. Tippvinkel: 50 grader Hjul: boggiemonterade 22x11-8 terrängmönster K-OFFROAD BOGGIEVAGN MED TREVÄGSTIPP Tillval: Lövlämmar höjd 700 mm galvade. Överlämmar höjd 300 mm galvade. Kapelltak figursytt inkl. stroppar och band. 12 V ledbelysning inkl. kablage. Trevägstippande superklättrande boggievagn för tuffa tag. För att öka klättringsförmågan är boggierna i balkarna osymmetriska i längsled. Marknadens enda ATV Boggievagn med trevägstipp som standard! K-OFFROAD är en helt nykonstruerad boggievagn, framtagen till i första hand ATV-fordon men passar även utmärkt till minitraktorer m.m. Levereras med 12 V elhydraulisk tippning med 75 AH batteri och sladdfjärr. Eller med vanlig tippslang för taktorkoppling. K-OFFROAD är byggd på en kraftig fyrkantsram med ställbar dragstång i längsled, med två olika draghöjdsjusteringar. Chassi och lämmar är varmgalvaniserade. 300 cm fällbara och löstagbara lämmar. K-OFFROAD har ett stort tillvalsprogram. Alla lämsatser och all lövsugsutrustning för övriga K-vagnenprogrammet kan anslutas. Trådlös fjärrkontroll är standard på K-offroad. Nyhet! Batteriindikator som standard. 26

27 K-OFFROAD Med enkelaxel/gräsdäck 23x10,5-12 4PR K-offroad klarar de riktigt tunga lassen! Enormt populära K-offroad vagnen som gör ett jättejobb och är älskad av alla! 27

28 SOPKÄRLSSYSTEM K-flex FV 3000 med lastväxlarflak utrustat med sopkärlslyft. Vagnen är utrustad med hydraulisk sopkärlslyft för två stycken kärl. Lyften tar sopkärlen bredvid varandra och fördelen är då att man tömmer två stycken olika fraktioner samtidigt i och med att flaket har delningsläm och dubbla bakluckor. Flaket sväljer en volym på cirka 6 m³ och har flakmåttet 3700x1800 mm, lämhöjd 1500 mm och baktipp. Göteborgs kyrkogårdsförvaltning har många sopstationsplatser med totalt cirka 150 sopkärl som ska tömmas varje vecka och personalen ser många fördelar med den nya vagnen. Den är mycket ergonomisk för föraren och kapaciteten är stor. Lastning och transport är en enmanskedja. Vi är återförsäljare för PWS NORDIC AB. Vi levererar komplett utrustning för soptömning. Se mer på 28

29 SOPKÄRLSSYSTEM Valfri färg på skåpen! K-vagnen 3000 T1 med sopkärlsskåp, inv. 3000x1600 mm, sidolämhöjd 1600 mm 4-HJULSVAGN/GRAVMATERIALSVAGN Välj mellan helt skåp för ett kärl eller flak med mittläm och dubbla bakluckor för sopsortering. 4-HJULSVAGN/GRAVMATERIALSVAGN Gravmaterialsvagn En ny modell K-vagn har tagits fram för transport av gravmateriel. Vagnen har flakmåtten 2500x1250 mm. Maxlast cirka 500 kg. 4-hjulsvagn med gräsdäck 20,00x10. Uppfällbar dragstång med 50 mm kulhandske, kullagrad vändkrans. 150 mm hög sarg runt om. Vi tillverkar vagnen i olika utföranden med överbyggnad med ställning för plank m.m. Valfri kulör. Tillverkas även med flakmåttet 2000x1000 mm. Tillval: Fällbara lämmar 300 mm, galvade Lövlämmar 700 mm, perf. nät 29

30 SOPKÄRLSLYFTAR FÖR VAGNS- OCH CONTAINERMONTERING Sidohängd sopkärlslyft Eliminerar alla tunga lyft vid tömning av Perstorps sopkärl. Skjutbar i sidled. Spärras mot lämmen med två stycken vingskruvar. Ställbar i fem olika höjdlägen, högsta respektive lägsta lämhöjd ovan mark 120 cm/90 cm. Vikt 50 kg. Passar till Perstorps sopkärl 140 och 190 l. Styrs med 1-spaks ventilpaket. Dubbelverkande hydraulik. Obs! Kan endast monteras på 300 mm sidoläm. Hydraulisk sopkärlslyft till Stama truck. Vår sidomonterade sopkärlslyft monterad på nydesignad frontlastarcontainer. Soptömningsarbetet blir mycket enkelt och ergonomiskt för föraren. Det som förut var ett jobb för ett par man blir nu till en enmanskedja. Containern är tillverkad i 3 mm stålplåt med kraftig balkram baktill. 200 mm hög fällbar frontläm, som öppnas och spärras vid tippning. 1 st dubbelverkande hydraulutag krävs på lastaren. Sopkärlstömmaren manövreras enkelt med ventilpaketet. Containern lackeras i valfri kulör. Sopkärlstömningscontainern finns i följande utföranden, djupet är 1500 mm och höjden med nätgaller är 1300 mm invändigt, totalhöjd 1500 mm. Bredd finns i följande: 1250 mm, 1500 mm, 1800 mm och 2000 mm (invändiga mått). Tänkvärt är att sopkärlstömmaren ökar bredden med 200 mm. Containern utrustas med olika redskapsfästen typ Euro, Trima, Avant, stora BM, JDfäste, Atlas, mm. Tillval: 4 st vridbara hjul á 700 kg/st. Figursytt kapelltak med stroppar. Redskapsfäste för skyffel, borste, kratta. 30

31 Gravlåda G45 passar bra till grävdjup cirka 2,4 m. GRAVLÅDOR Gravlåda G30 passar bra till grävdjup cirka 1,8 m. Tillval Gravlåda G30/G45: Figursytt kapell med gummistroppar. Elhydraulisk tippning. Extrautrustning: Elhydrauliskt aggregat, 12 V, 7 liters tank, 160 bar, inkl. transportlåda. Eller: Elhydrauliskt aggregat, 220 V 1 fas, 7 liters tank, 160 bar, inkl. transportlåda. Hydraulisk lyft och tippning, 55 grader. Frihöjd transportläge 270 mm. Kraftigt fyrkantschassi, svartlackerat. Dragstången kan anslutas i respektive gaveländar med en enkel låsning. 14 lagers plywood, skyddat med 2 mm varmgalvade u-profiler. Dragstången är försedd med stödhjul och kulkoppling, finns även med gaffeldrag eller ögledrag. Hydraulslang 5 m lång försedd med snabbkoppling. Manuell växlarventil med strypventil till chassi. Transporthjulen fälls hydrauliskt in i underredet när gravlådan sätts på plats för grävning. Transporthjul, 16x6,5-8 -6PR, gaffelmonterade. Extra topplämmar 300 mm. Ökar lastvolymen. Löstagbara. Topphängda frontlämmar, extra ordinärt tillval. G30 lastar 3 m³ och G45 4,5 m³. G30 mått: Bredd 1200 mm, längd 2000 mm, höjd 1200 mm, totalhöjd 1800 mm, vikt 450 kg. G45 mått: Bredd 1650 mm, längd 2250 mm, höjd 1200 mm, totalhöjd 1800 mm, vikt 540 kg. 31

32 HYDRAULISKA TRANSPORTVAGNAR Hydrauliska transportvagnar tillverkas enligt kundens önskemål vad gäller flakmått och överbyggnad m.m. Populär vagn hos kunder som Ikea, Gröna Lund, Liseberg, ICA. Tillval: Hydraulisk bakläm manövreras från förarplatsen. Lätt lastning av sopkärl, kundvagnar m.m. Nu även chassi med hydraulbromsar! 32 Inbyggd 12 V elhydraulik finns att tillgå om dragaren inte har hydraulutag.

33 Heltäckande aluminiumskåp! HYDRAULISKA TRANSPORTVAGNAR För transport av kundvagnar och sopkärl. Vagnarna tillverkas efter kundens behov. Hydrauliskt höj- och sänkbart flak. Flakmåtten brukar oftast tillverkas 4000x1600 mm eller 4600 mm för att få plats med två rader vagnar. Maxlast 800 kg. Mycket lättdragen vagn med liten vändradie. En mindre kompakttraktor på cirka hk erfordras. Användningsområde: Flygplatser, varuhus m.m. Vagnarna har en extremt låg lasthöjd! Laserskurna detaljer från 33

34 K-SPEED 80 K-Speed 80 har vi tagit fram för att tillgodose våra kunder som kräver tippvagnar med fullhastighetsaxlar som klarar landsvägsfart, 80 km/tim. Vi har tidigare inte haft den typen av vagnar i vårt produktprogram, varför vi fann det naturligt att söka samarbete med en väletablerad svensk aktör på bilsläpssidan. Idag kan vi därför erbjuda våra kunder en vagn för 80 km/tim, försedd med 12 hydraultipp och K-sugen lövlastarutrustning. K-Speed 80 marknadens populäraste bilsläp som har allt och lite till! Modell K-1200 K-1300 Totalvikt 1200 kg 1300 kg Lastvikt 660 kg 760 kg Inv bredd/längd 150x255 cm 150x255 cm Stödhjul Ja Ja Tipp Ja Ja Lämhöjd 38 cm 38 cm Boggie Nej Nej Släpvagnar för 80 km/tim med hydraultipp. Tippvagnarna är helt varmgalvade för ett optimalt rostskydd. Levereras som standard med batteriladdare. Klarar en hel arbetsdag på en laddning! K-Speed 80 är en robust entreprenadvagn med hydraulisk tipp. Tippfunktionen gör denna vagn utmärkt för att frakta grus, byggmaterial, ved m.m. Vagnen finns i utföranden med lastförmåga mellan 700 och 1300 kg. Alla fyra sidorna är fällbara. Finns både som enkelaxlad och boggie. Flaket är väl skyddat och mycket slitstarkt, då det är utfört i stål. Infällda bindnöglor. Baktippen kan utrustas med nätgrind. Baktippen kan även användas som spridarläm. Kraftig hydraulcylinder. Baktippen har stor tippvinkel. 34 Stor lövsugsvagn/ bilsläp byggd på Fågelsta TT 3500 BL Totalvikt: 3500 kg Max last: 2300 kg Flakmått: 3600x1800x380 mm 12 V hydraulisk trevägstippad.

35 VARIANT MAXI-LOAD TIPPSLÄP Variant Maxi-load tippsläp modell 3519 TB Helt ny kraftig bilsläp från danska Variant. Marknadens bästa proffsvagn med 3-vägstipp! Avfjädringen är i särklass tack vare de genomgående axlarna med bladfjädring och de stora bromstrummorna. Samtidigt är lasthöjden så låg att den blir perfekt att köra upp maskiner på. Specialbyggd vagn med flishugg fram. Tekniska data 3519 TB Flakmått: 3700x1900 mm Aluminiumlämmar fällbara höjd: 350 mm Hjul: 13 tum compakt/boggi Max last: 2480 kg Totalvikt: 3500 kg Helgalvaniserat chassi och flak Standardutrustning 12 V elhydraulisk tipp med batteri och trådlös fjärrkontroll, manuell hydraulisk nödpump, inbyggt batteri med batteriladdare, adapterkabel till laddning, entepenadstödhjul, 4 st bindöglor invändigt, 6 st bindöglor utvändigt, topphängd bakläm, flakhängd bakläm, fack för ramper under flaket. Extra utrustning Lövlämmar galvade höjd 700 mm, komplett lövsugsutrustning med frontmonterad K-sugen 18 hk 570 cc V-Twin vanguard motor med elstart, 5 m slangset 200 mm, stödben bak 2 st, aluminiumramper 2 st, extra överlämmar+360 mm. 35

36 Värnamo K-Heat mångsidigt aggregat som skördar både ogräs och framgångar Ogräsbekämpning med varmt vatten har blivit en het produkt sedan metoden introducerades för ett par år sedan. Vi har sålt 80 aggregat nu, berättar Jörgen Ohlsson på Vagnsteknik AB i Karlshamn. K-Heat, som aggregatet döpts till, är släpvagnsburet och består enkelt uttryckt av kombinationen hetvattenpanna och högtryckstvätt. Utbytbart munstycke och slangvinda med lång räckvidd möjliggör snabb växling mellan ogräsbekämpning och traditionell rengöring med högtryck. Motorn kan ock- Ogräset vissnar ner ett par dagar efter behandling med hetvattnet. så driva ett medföljande elverk som ger 400 volt. Värnamo Kyrkogårdsförvaltning är en av de kunder som efter noggranna tester och moget övervägande låtit investera i ett K-Heataggregat. Innan vi bestämde oss prövade vi också ett annat fabrikat på marknaden, berättar Tobias Munkholm, kyrkogårdschef i Värnamo. Vi fann båda lika effektiva vad gäller ogräsbekämpningen. Avgörande till K-Heats fördel var, enligt kyrkogårdschefen, två faktorer: dels det förhållandevis låga priset, dels flexibiliteten. Med det här aggregatet kan våra mannar utföra flera arbetsmoment när de är ute på fältet. Inte bara ogräsbekämpning, utan också rengöring av gångplattor, stenmurar, sopkärl, tak, skyltar och annat. Det är ett arbetsredskap som passar oss perfekt, eftersom vi har många stenlagda ytor på våra kyrkogårdar, säger Tobias. K-Heat har närmast revolutionerat arbetet på kyrkoförvaltningens domäner i Värnamo. Det bekräftas av P-O Mörk, lagbas för arbetsstyrkan på elva heltidsanställda, plus fem säsongsjobbare och sommarlovslediga skolungdomar. Förr gick vi med skyffeljärn för att få bort ogräset, berättar P-O. Det var ett ansträngande och tidsödande hantverk som gick hårt åt axlar och ryggar. K-Heat gör samma jobb snabbt och effektivt. Det sparar många arbetstimmar och kostnader, vilket motiverar investeringen. Miljövänligheten är ytterligare ett plus som många av våra kyrkogårdsbesökare noterat, tillägger P-O. Inga kemikalier, bara vanligt vatten! Peter Karlsson på Parkmaskiner i Kinna är en av K-Heats återförsäljare på den svenska marknaden. Vi har sålt flera stycken och intresset bara ökar för det här miljövänliga och mångsidiga aggregatet, kommenterar han. n I februari 2016 kommer en mindre modell som passar till exempel elbilsflak m.m. Mångsidigheten och flexibiliteten gör att man snabbt kan skifta munstycke och passa på att effektivt rengöra stenmurar med mera med högtrycksstrålen när man ända är ute och jobbar med aggregatet, tycker P-O Mörk. 36

37 Kommentarer från kundkretsen: Patrik Holmberg, KS-maskiner Svedala: Vi har sålt en K-Heat till HSB:s bostadsrättsförening Per Albins hem Kulladal i Malmö. De använde den mycket i våras, cirka tre veckor, därefter underhållsbekämpning av ogräset var 14:e dag. Dessutom använder de sin K-Heat för högtrycksrengöring av kullersten, bänkar, plattor samt stenmurar. Mikael Andersson, Göteborgs kyrka: Vi köpte K-heaten våren 2015 för att använda den till ogräsbekämpning på kyrkogårdar, till exempel i sand- och grusgångar samt hårdgjorda ytor. Även i häckrännor, runt murar och stenpelare. Maskinen har fungerat bra. Sören Aldén, Aldéns Allservice, Vadstena: Vi har än så länge inte kört så mycket ogräs, men där vi gjort det fungerar det mycket bra. Vi har mestadels använt vår K-Heat till tak och fasadtvättning. Som exempelvis på Östenssons Livs, där vi sköter alla deras butiker i hela Östergötland, genom att hålla snyggt och rent runt entréer, lastkajer med mera. Ogräsbekämpningen jobbar vi in i år och kommer få mer jobb nästkommande år. Personalen som jobbar med fastighetsskötseln i HSB:s bostadcsrättsförening Per Albins Hem i Malmö underhållsbekämpar mot ogräs var fjortonde dag. Dessutom anväder de sin K-Heat för rengöring av plattor, bänkar m.m. Kurt Jansson LMK, Stockholm: Vi presenterade K-Heat för Jan Rundström, ägare till JRF Mark & Anläggning AB i Täby, som är en av Stor-Stockholms största entreprenörer i branschen med cirka 130 anställda. När han såg hur maskinen på ett effektivt sätt eliminerade ogräset med hjälp av vatten köpte han en omgående. JRF ligger i framkant vad gäller miljövänliga maskiner och har till exempel en Svanenmärkt tvättanläggning för bilar och maskiner i Arninge, där huvudkontoret finns. Mikael Stålhammar, en av de anställda på Göteborgs Kyrkogårdsförvaltning, tycker att K-Heat är ett utmärkt hjälpmedel för ogräsbekämpning och rengöring. Henrik Thell, Thells trädfällning i Jönköping: Jag köpte en K-Heat till årets säsong och vi har varit mycket nöjda med resultatet. Som ett steg i vårt miljöarbete är det också en bra satsning då vi är miljödiplomerade av Jönköpings kommun. Våra kunder har också varit väldigt positiva till detta nya sätt att bekämpa ogräs. En annan sak som är till fördel för K-heat är att det inte spelar någon roll om det regnar eller blåser - det funkar lika bra ändå, medan bekämpning med kemikalier är väderberoende. När man är ute och kör så är det väldigt många som kommer fram för att fråga och prata. Alla tycker det är helt fantastiskt att det funkar med helt vanligt vatten! Kan varmt rekommendera denna maskin! Sören Aldén och hans personal sköter bland annat rengöringen av markytorna kring Östenssons Livsmedlesbutiker i Östergötland. AB Kristianstadbyggen, ABK: Mångsidigheten är en stor fördel. K-Heat kan användas till ogräsbekämpning, högtryckstvätt, även med roterande skaft, samt bevattning. Enkel att använda, smidig att ta sig fram med, drar lite bränsle, miljövänlig. Lätt att ta bort de olika komponenterna om man vill använda släpet till något annat. Tack K-Heat för att du har underlättat vårt arbete! Vi är väldigt nöjda med vår miljövänliga K-Heat, säger Jan Rundström, ägare till JRF Mark & Anläggning AB i Täby. K-Heat fungerar i alla väder med bara vanligt vatten, säger Henrik Thell, Jönköping. Vi kan varmt rekommendera denna maskin! Tack K-Heat för att du underlättar vårt arbete, säger driftsledningen på AB Kristianstadbyggen. 37

38 Det ultimata högtryckstvätten. Glöm kabelvindor och en massa kopplande med vattenslangar! Här åker du lätt ut till bostadsbolaget, kyrkogården och tvättar gravstenar, kantsten, plattor, fasader, rensar golvbrunnar m.m. K-TVÄTTEN Max vattentryck 200 bar. Tillval: Redskapsfäste Belos Trans Pro, Weidemann och Schäffer Trimafäste 20 m automatisk vinda istället för 15 m 50 m manuell vinda (rostfri) istället för 15 m automatisk TURBO munstycke med kopplingar för ännu bättre tvätteffekt Snabbkoppling vid pistol samt vattningsmunstycke Golvtvätt med kåpa och 2 roterande munstycken K-tvätten kan monteras på många olika sätt: Trepunktfäste bak på traktor Frontmonterad i lastaren På vagnsflak På elbilsflak Egen transportvagn med gräsdäck med stödhjul och vridbar 50 mm kulhandske alt dragögla På lastbilsflak 300 liter 600 l Fäste för lyftarm/bak. K-tvätten motordriven högtryckstvätt 13 hk bensinmotor Briggs Vanguard 391 cc. Elstart med batteri. Tankvolym 300 l/plasttank, vikt 150 kg, bredd 1100 mm, längd 1200 mm, höjd 850 mm, 15 m slangvinda självupprullande ht-slang, kapacitet: 200 bars tryck. Kulventil för avtömning eller bevattning. Varmgalvad monteringsram. K-tvätten hydrauldriven högtryckstvätt 1 st tryckuttag/1 st returuttag. Oljeflöde max 45 l/min och 200 bars tryck. I övrigt samma som motordriven högtryckstvätt. 38

39 K-TVÄTTEN/HYDRAULDRIVEN HÖGTRYCKSTVÄTT/DYSRAMP NYHET! Frontmonterad högstrycksspolning/högtryckstvätt Arbetstryck max 175 bar. Hydraulisk vridbar spolramp med dysor, arbetsbredd mm, inkl. högtryckstvätt med 15 m slangvinda. Manuellt omslag mellan dysramp och högtryckstvätt. I paketet ingår 1 st dubbellansad högtryckspistol samt 1 st turbopistol ( roterande),vilket ger dubbel tvätteffekt. Redskapsfäste typ Trans Pro, Holder, A-ram m.m. Oljeflöde 40 l/min 200 bar. 12 V elpump för matning av vatten till frontmonterad sopvals. Tillval 12 V vattenpump 24 m/l, 25 amp. Monteras bak på vattentanken. Till dysor frontmonterad sopvals. Bevattning. Honda vx 15 bensinvattenpump, slangvinda 20 m 1/2 slang med slangstyrning och självupprullning, ställbart spolmunstycke, till bevattning m.m. Monteras bak på tanken. Hydrauldriven högtryckstvätt flakmonterad. 39

40 Praktiskt till lastarfästet eller gafflar K-TVÄTTEN/HETVATTEN Teknisk data kassett: Arbetstryck: 350 bar Vattenmängd: 15 l/min Max matarvattentemp: 55 grader Vattentemperatur: grader Motor: Briggs Vanguard 22 hk V-twin med batteri och elstart Motoreffekt: 16 kw, motorvarv 2600, bensindriven. Värmepanna drivs med diesel Pumpvarvtal: 1450 Vattenhastighet: 257 m/sek Reaktionskraft: 65,5 N Anslagskraft: 76,4 N/cm 2 Effekt uppvärmning: 110 kw Ångsteg finns Vikt: 300 kg Mått: Längd 1200 mm, bredd 1100 mm, höjd 1000 mm Levereras med 15 m slangvinda och högtryckspistol. Kassetten är en flexibel konstruktion som passar väl på släpvagn, minibuss och lastbil med flera. Vi erbjuder en komplett lösning med kassett och valfri tankstorlek liter som plasttank eller varmgalvaniserad plåttank. Lastflak som passar till många olika maskiner Tillverkad i kraftigt bockad aluminiumdurk. Längd 1000 mm, bredd 960 mm, höjd 250 mm. LASTFLAK Praktisk fällbar bakäm. 4 st lastöglor i botten, fästes med 4 st 50 mm gummikuddar. 40

41 FRONTLASTARCONTAINER Nydesignad container med lock i taket 40x40 cm och stor frontlucka vid tippning, perfekt att ställa ut på kyrkogården så att allmänheten kan slänga skräp. Specialcontainer med öppen framdel. Bra vid transport av kylskåp, spisar, redskap m.m. 500 mm hög nätöverdel ger ökad lastvolym till sopor, ris mm. Vi lackerar containern i valfri färg. Välj din container med olika fästjärn och valfri kulör. Trimas fäste standard. Tillvalsfäste typ Schäffer, Weidemann m. fl. SMS-adapter 41

42 FRONTLASTARCONTAINER Standardutförande Frontlastarcontainer: Trima SMS-fäste, grönlackeras. Extra utrustning: Nätöverdel, höjd: 500 mm. I samråd med kunden kan vi även erbjuda containern i olika bredder. Tekniska fakta: Höjd: 800 mm Bredd: inv mm Bredd: utv mm Längd: 1500 mm Vikt: 150 Kg Volym: 1,5 m³ Containers med kapell, nätöverdel även 2 m bredd och i olika färger efter önskemål. 42 Tillval: Figursytt kapelltakslock håller ris och sopor på plats.

43 CONTAINERSYSTEM Praktisk container för kompost, redskap typ röjsåg, motorsåg m.m. Ris och grenar lätta att köra upp med skottkärra då frontläppen ligger mot marken. Hel frontdörr som spärras på sidan vid tippningen. Tillverkad i 3 mm stålplåt. Hela containersystemet lackeras i valfri kulör, röd-grön-blå-svart-gul-grå Mått invändigt :1500x1500 mm, höjd 1000 mm Frontlastarcontainer volym 1,5 kubik, vår mest populära container för kyrkogårdar, bostadsbolag och hästgårdar. Här med praktiskt kapell som håller materialet på plats eller torrt från vatten. RIS/LÖVSKOPA, UNIVERSALSKOPA Praktisk skopa med hydrauliskt lock i kraftig balkkonstruktion och sträckmetall. Dubbla hydraulcylindrar med slangbrottsventil. Lackeras i valfri kulör. Valfritt reskapsfäste TRIMAS SMA, eurofäste, Stora BM m.m. Tillverkas i två storlekar: 1500 mm och 2200 mm. 43

44 Vi tillverkar lösningar på era bevattningsbehov! Vår kundkrets är kyrkogårdsförvaltningar, kommuner, bostadsbolag, skolor, entreprenad, m.m. Vi har ett brett program på bevattningsvagnar och även bevattningstankar på ram för flakmontage. Vi levererar bevattningstankar med eller utan vagnschassi i storlekarna 370/600/ 1000/1500/2000/3000/4000/5000 liter i rotationsgjuten plast eller varmgalvaniserat utförande. Tankarna över 1000 liter har manlucka och skvalpskott. Samtliga tankar har en extra kulventil för påfyllning i vattenkanna. Vi använder bensindrivna vattenpumpar från Honda. De minsta tankarna finns även med 12 V vattenpump. Slangvindor med självupprullning och slangstyrning och Trelleborgsslang av högsta kvalitet. Slangvindan finns i storlekarna ½ eller ¾ slang med längd 20 m eller 30 m. BEVATTNINGSTANKAR 600 L/1000 L Teknisk data 600 l tankram Längd: 1600 mm Bredd: 900 mm Manlucka: 400 mm Tappkran för vattenkanna, Honda vx 15 bensin vattenpump 1,8 hk, 20 m ½ proffsvinda med ställbart munstycke. Vikt: 80 kg Tekniska data 1000 l tankram Längd: 1900 mm Bredd: 1000 mm Manlucka: 400 mm Tappkran för vattenkanna, Honda vx 15 bensin vattenpump 1,8 hk, 20 m ½ proffsvinda med ställbart munstycke. Vikt: 110 kg Tillval Honda vb 20 bensin vattenpump 4 hk. Slangvinda ½ 30 m. Bevattningsvagnarna är standardutrustade med varmgalvaniserat chassi, ställbart drag, höjd i 4 olika höjder, vevbar stödfot, 12 V ledbelysning, Lgf skylt, hjul 200x14,5 10PR, 50 mm kulhandske alt. dragögla 35 mm/50 mm. 44 Populära ramar för bilsläp eller lastbil, 600/1000 l

45 BEVATTNINGSVAGN T-V 3000 L Kraftuttagsdriven vattenpump 540RPM med frontmonterad slangvinda, vridbar, med 20 m 3/4 slang. Vagnschassi med 3000 l galvaniserad tank Tre stycken skvalpskott, manlucka, hjulutr. 13,0/55 16, 12 PR, stänkskärmar. Inkl. fästen. Vevbar stödfot, 12 V ledbelysning enligt TSV. LGF skylt. Hydraulbromsar, Honda 4 hk. VB 20 bensinvattenpump, automatisk proffsslangvinda med 20 m 1/2 slang och spolmunstycke. Tankmätare. Ställbar draghöjd i 6 olika höjder. 50 mm dragögla/hitch. Vikt cirka 1000 kg. Totallängd: 4500 mm Totalbredd: 1950 mm Totalhöjd: 1600 mm Totalvikt: 4400 kg 3 st skvalpskott Tillval 1 st större slangvinda 3/4, 20 m slang. Mellanpris mot originalvinda. Redskapslåda 500x300x300 mm, monterad på chassit. Kraftuttagsdriven vattenpump monterad på vagnschassit. Comet PB 105K 3/8 inkl. K-axel 540/ RPM. Mellanpris mot Honda 4 hk vattenpump. OBS! Slangvindan är monterad fram på chassit. ATA markeringsskärm med 12 V ledlampor och blixtljus. Uppfällbar med 12 V elmotor, framdragna kablar till traktorn. 1800x1700 mm. Inkl. montering på taket av vattentanken. Bevattningsvagnarna finns i följande storlekar som standard: 300, 600, 1000, 2000 och 3000 liter. 45
