PROFIBUS. för Processautomation

Transkript

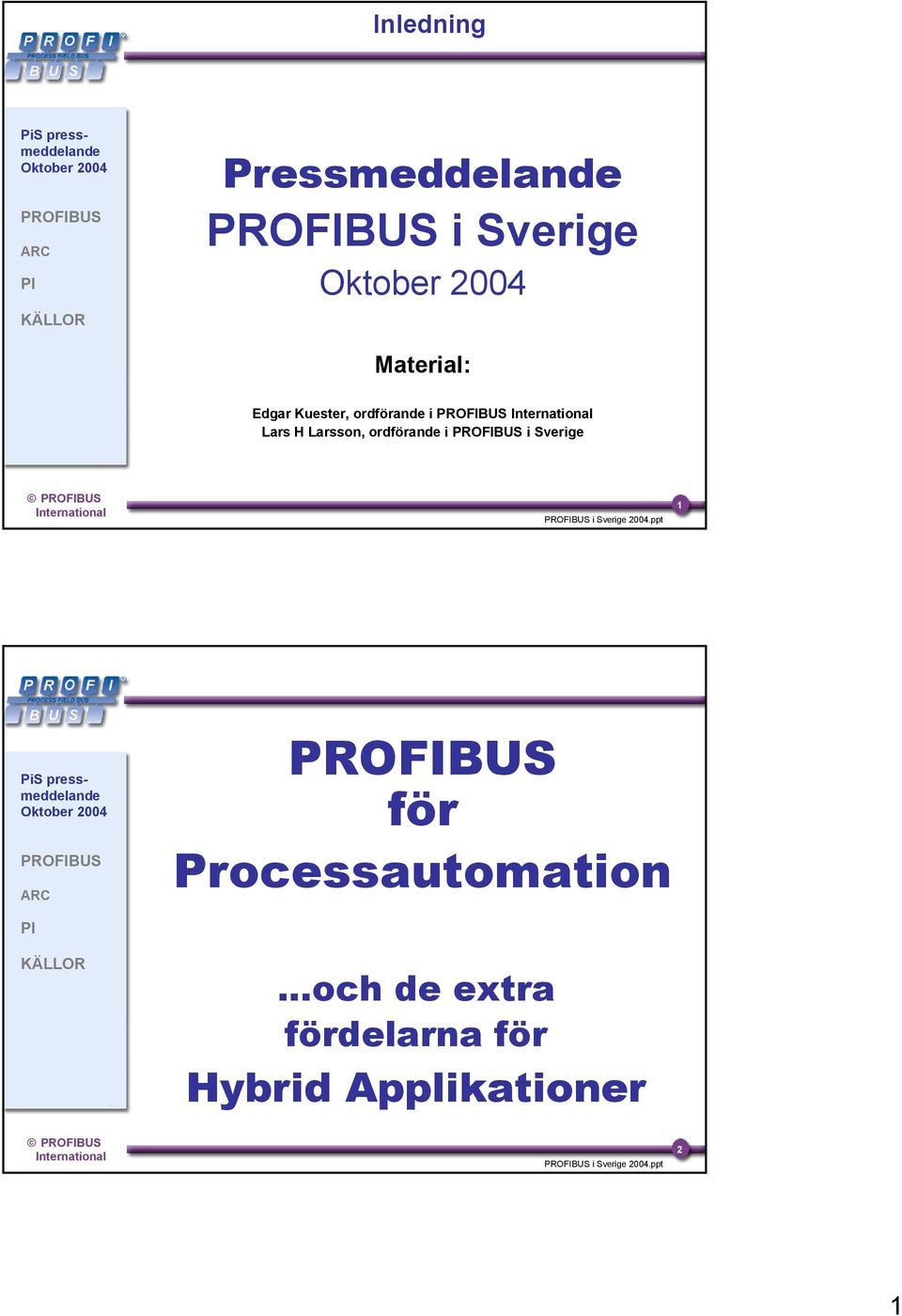

1 Inledning Pressmeddelande i Sverige Material: Edgar Kuester, ordförande i Lars H Larsson, ordförande i i Sverige i Sverige 2004.ppt 1 för Processautomation...och de extra fördelarna för Hybrid Applikationer i Sverige 2004.ppt 2 1

2 Historik och fördelarna med fältbussar igår parallellt anslutna fältenheter idag Fältbuss för anslutning av fältenheter: minskade kostnader för kablage, montage och ingenjörsarbete bättre diagnostik information större noggrannhet i Sverige 2004.ppt 3 De olika Fältbuss Systemen FBS FBS för applikationer i Processautomation FBS Foundation Fieldbus Organisation Fieldbus Foundation FBS för applikationer i fabriksautomation FBS Organisation CC- Link CLPA DeviceNet ODVA Interbus Interbus Club i Sverige 2004.ppt 4 2

3 för automationsapplikationer är det fältbussystem som täcker alla viktiga automationsapplikationer: är världens ledande fältbusssystem för verkstadsautomation och hantering. har också en ledande position inom processautomation. i Sverige 2004.ppt 5 för Processautomation Processautomation täcker inte bara traditionella kontinuerliga eller batch applikationer: Modern Processautomation innefattar också diskreta applikationer (råvaruhantering, förpackning mm). För att ansluta processinstrument måste två funktioner vara uppfyllda: 2-tråds, dataöverföring och energimatning både i och utanför egensäkert område FF H1 och PA erbjuder båda identiska överföringsinterface för dessa applikationer, baserat på IEC För de diskreta applikationerna kan samma fältbussar användas som i verkstadsautomationen. Processautomationens applikationer drar nytta av den snabba överföringshastigheten hos när fältenheter som drivutrustningar, snabba digitala I/O, operatörspaneler... måste integreras. Processautomation idag kräver oftast hybridlösningar! i Sverige 2004.ppt 6 3

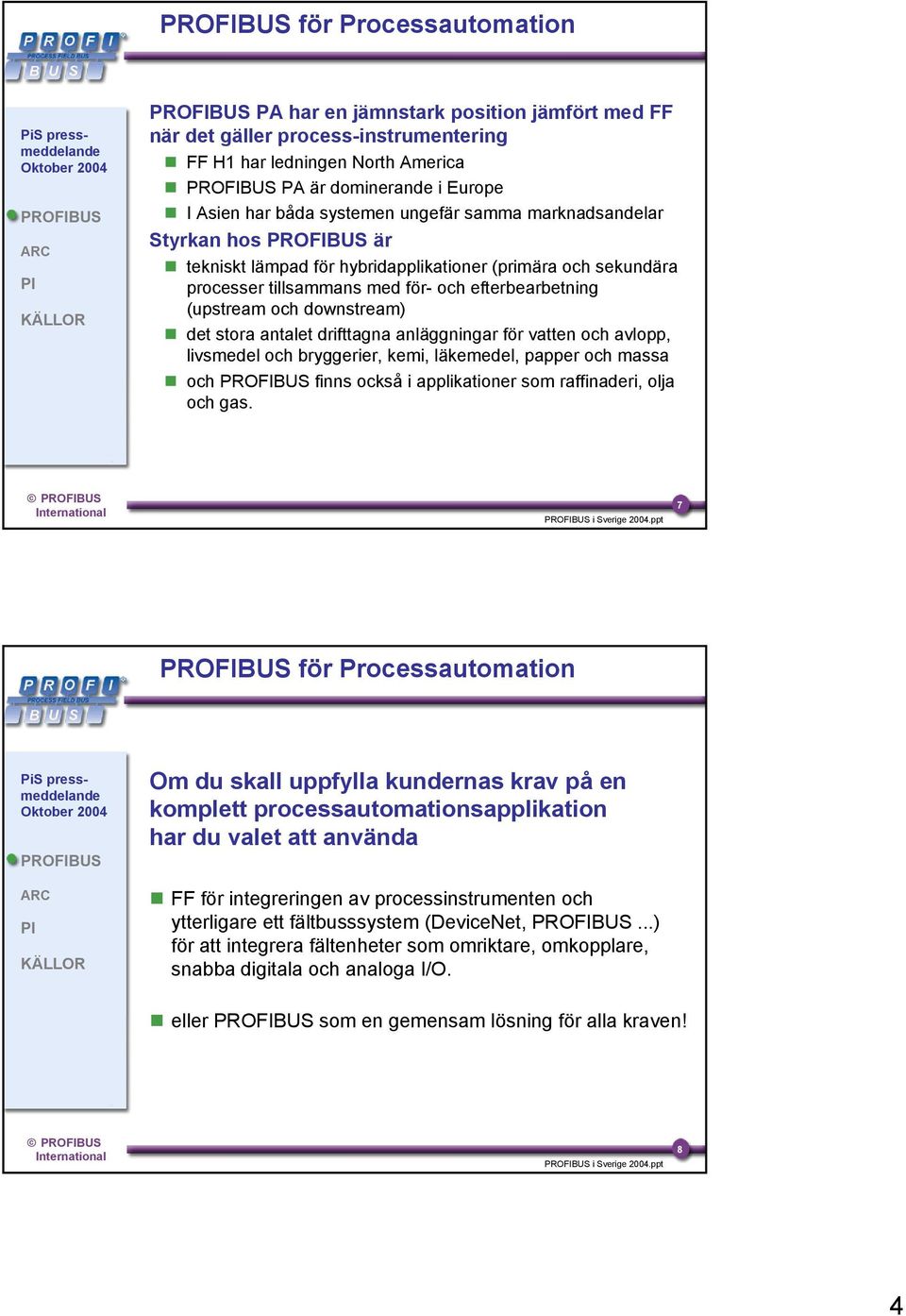

4 för Processautomation PA har en jämnstark position jämfört med FF när det gäller process-instrumentering FF H1 har ledningen North America PA är dominerande i Europe I Asien har båda systemen ungefär samma marknadsandelar Styrkan hos är tekniskt lämpad för hybridapplikationer (primära och sekundära processer tillsammans med för- och efterbearbetning (upstream och downstream) det stora antalet drifttagna anläggningar för vatten och avlopp, livsmedel och bryggerier, kemi, läkemedel, papper och massa och finns också i applikationer som raffinaderi, olja och gas. i Sverige 2004.ppt 7 för Processautomation Om du skall uppfylla kundernas krav på en komplett processautomationsapplikation har du valet att använda FF för integreringen av processinstrumenten och ytterligare ett fältbusssystem (DeviceNet,...) för att integrera fältenheter som omriktare, omkopplare, snabba digitala och analoga I/O. eller som en gemensam lösning för alla kraven! i Sverige 2004.ppt 8 4

5 Fältbussar i Processapplikationer upstream (förbearbetning, inkommande) mainstream (primära/sekundära processer) downstream (efterbearbetning, utgående) kvalitetssäkring (mottaget gods) lagring och hantering inventering kontroll Raffinaderi Olja och gas Kemi Vatten och avlopp Läkemedel Kosmetika Energi Livsmedel Gruv och Stål Papper och Massa Elektronik kvalitetssäkring (utlämnat gods) lagring och hantering vägning, docering, räkning fyllning, packning 2-tråds, bussmatad fältbuss enligt. IEC / MBP-IS ( PA, FF H1) RS 485 (, DeviceNet, ) i Sverige 2004.ppt 9 Fältbussar i Processapplikationer upstream (förbearbetning, inkommande) mainstream (primära/sekundära processer) downstream (efterbearbetning, utgående) kvalitetssäkring (mottaget gods) lagring och hantering inventering kontroll Raffinaderi Olja och gas Kemi Vatten och avlopp Läkemedel Kosmetika Energi Livsmedel Gruv och Stål Papper och Massa Elektronik kvalitetssäkring (utlämnat gods) lagring och hantering vägning, docering, räkning fyllning, packning 2-wired, bus-powered Fieldbus acc. IEC / MBP-IS ( PA, FF H1) RS 485 (, DeviceNet, ) i Sverige 2004.ppt 10 5

6 Marknadspotential för fältbussar PA Processautomationsmarknaden % FF och PA har likvärdiga marknadsandelar för 2- tråds, bussmatade processfältinstrument. 15 % Diskreta applikationer hanteras av olika fältbussystem. används i cirka ¾ av dessa diskreta applikationer. 5 7 % Field devices (drives, switches, DeviceNet, fast digital I/O ) Process Field PA instruments FF H1 HART, 4 20 ma I hela marknadssegmentet processautomation är mer än 1,6 miljoner enheter installerade. i Sverige 2004.ppt 11 Regional marknadsledare bland fältbussar Processautomationsmarknaden Amerika Europa Asien DeviceNet FF HART, mA 1 diskret 2 2-tråds, bussmatad i Sverige 2004.ppt 12 6

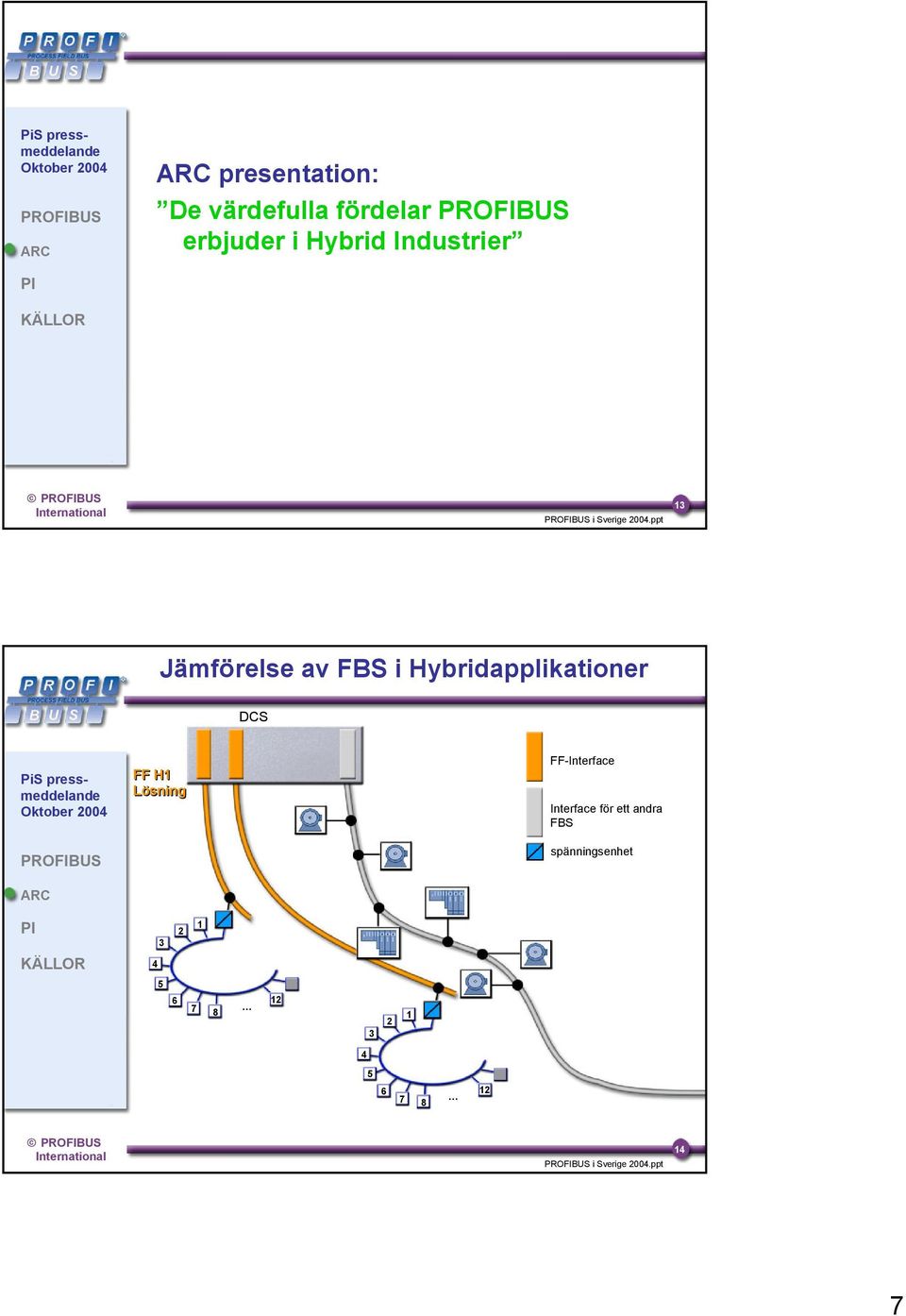

7 presentation: De värdefulla fördelar erbjuder i Hybrid Industrier i Sverige 2004.ppt 13 Jämförelse av FBS i Hybridapplikationer DCS FF H1 Lösning FF-Interface Interface för ett andra FBS spänningsenhet i Sverige 2004.ppt 14 7

8 Jämförelse av FBS i Hybridapplikationer DCS -Interface Link/kopplare i Sverige 2004.ppt 15 Jämförelse av kostnaderna för infrastruktur Fieldbus Foundation Interface för FF Interface för en andra FBS typiskt upp till 12 processfältinstrument per FF/H1-interface Installation och konfigurering av FF Installation och konfigurering av 2:a FBS Interface för typiskt upp till 16 processfältinstrument per link/kopplare Installation och konfigurering av Väsentligt lägre kostnader för infrastruktur i Sverige 2004.ppt 16 8

9 Driftskostnader reduceras Om man använder reduceras även driftskostnaderna för Hårdvaru- och mjukvaruuppdateringar inlärning och utbildning lagring av reservdelar. Alla dessa kostnader behöver bara betalas för ETT system eftersom kan integrera både diskreta- och processfältenheter. i Sverige 2004.ppt 17 reducerar tid och utgifter tillförsäkrar den lägsta livstidskostnaden (Total Costs of Ownership TCO) (uppbyggnad, drifttagning, löpande drift, uppgradering/utbyggnad) och reducerar tiden för drift och underhåll. i Sverige 2004.ppt 18 9

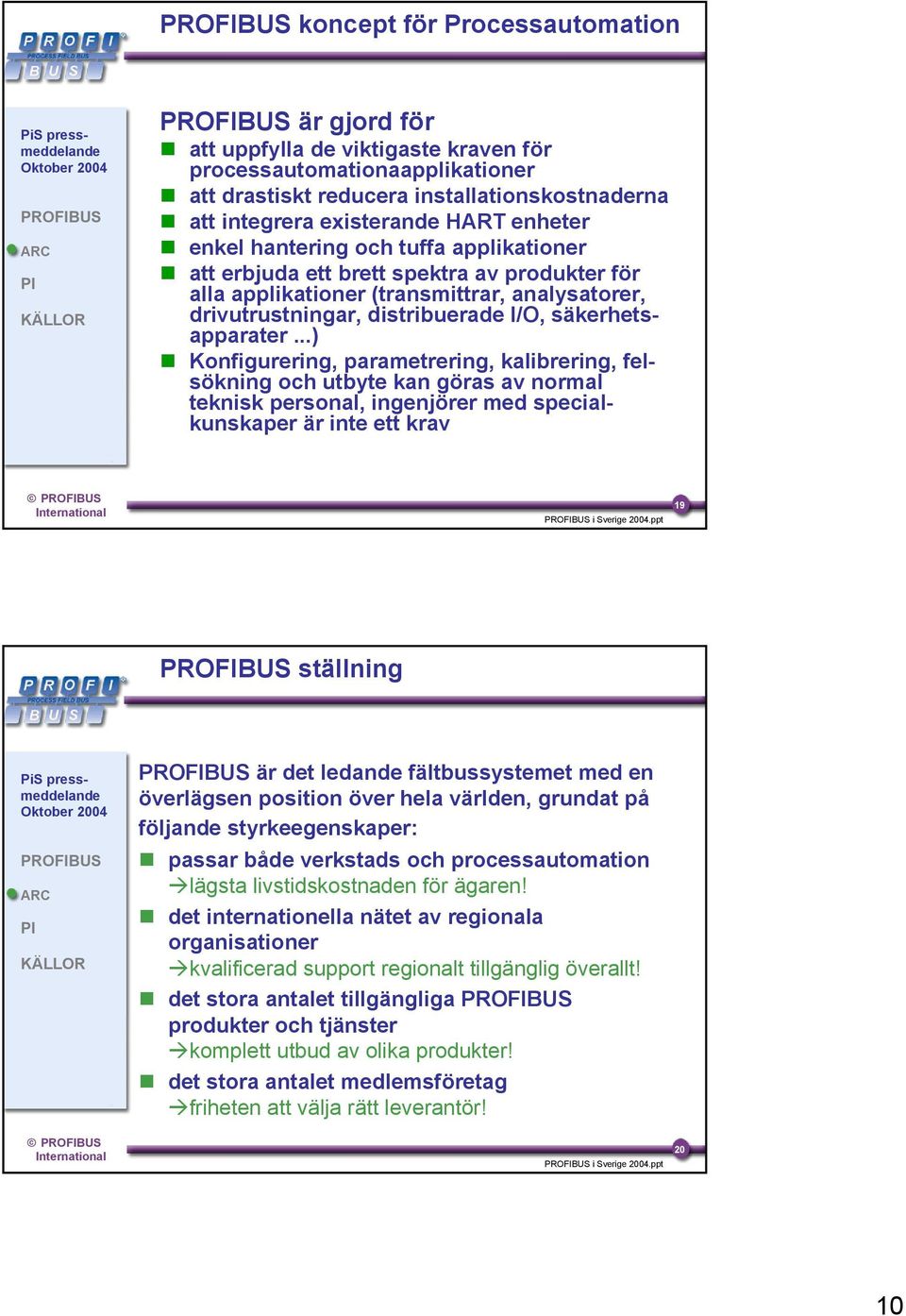

10 koncept för Processautomation är gjord för att uppfylla de viktigaste kraven för processautomationaapplikationer att drastiskt reducera installationskostnaderna att integrera existerande HART enheter enkel hantering och tuffa applikationer att erbjuda ett brett spektra av produkter för alla applikationer (transmittrar, analysatorer, drivutrustningar, distribuerade I/O, säkerhetsapparater...) Konfigurering, parametrering, kalibrering, felsökning och utbyte kan göras av normal teknisk personal, ingenjörer med specialkunskaper är inte ett krav i Sverige 2004.ppt 19 ställning är det ledande fältbussystemet med en överlägsen position över hela världen, grundat på följande styrkeegenskaper: passar både verkstads och processautomation lägsta livstidskostnaden för ägaren! det internationella nätet av regionala organisationer kvalificerad support regionalt tillgänglig överallt! det stora antalet tillgängliga produkter och tjänster komplett utbud av olika produkter! det stora antalet medlemsföretag friheten att välja rätt leverantör! i Sverige 2004.ppt 20 10

11 Installed Fieldbus nodes installerade fältbussnoder 10 Mio 5 Mio, totalt PA Fieldbus Foundation H1 Interbus, totalt CC-Link, totalt DeviceNet, totalt DeviceNet, enbart Rockwell Automation tid i Sverige 2004.ppt 21 Innovativ kraft för processautomation Advisory Board TC 1 Test and Certification Manfred Patz WG 1 Procedures, Quality Manag. Manfred Patz WG 2 PA Certification Dennis van Booma WG 3 WG 4 WG 5 WG 6 Max Felser WG 7 WG 8 TC 2 Communication Profiles Peter Neumann WG 1 Network Components Manfred Flach WG 2 WG 3 Data Link & Application Layer Thorsten Szczepanski WG 4 Communication Function Blocks Hans-Peter Otto WG 5 WG 6 WG 7 Intrinsic Safety Gerhard Hammer WG 8 WG 9 WG 10 Mer än 500 specialister fån våra medlemsföretag arbetar över hela världen i 50 arbetsgrupper. WG 3 PA Devices Christian Diedrich WG 5 Safety Profile Herbert Barthel WG 1 WG 2 WG 4 WG 7 WG 8 WG 6 PROFIdrive Michael Franke WG 9 WG 10 Identification Systems Weighing & Dosage Thomas Bangemann Devices Thomas Bangemann WG 11 WG 12 WG 13 Remote I/O for Process Control Martin Wollschlaeger WG 17 Lab Devices Christian Diedrich TC 3 Application Profiles Wolfgang Stripf WG 14 WG 15 WG 16 WG 18 TC 4 System Integration Achim Laubenstein WG 1 Device Description Language Ingo Weber WG 2 GSD Specification Andreas Macher WG 3 WG 4 DCS Requirements Ludwig Winkel WG 5 WG 6 XML@ Martin Wollschlaeger TC 5 Marketing Thomas Schott WG 1 WG 2 Process Automation Christian Tepper WG 3 Standardization Strategy Peter Wenzel WG 4 WG 5 WG 6 WG 7 WG 8 Cirka 100 av dem arbetar i 8 WG med processpecifika uppgifter: Denna innovativa kraft garanterar den tekniska framtiden för processautomationsapplikationer WG 19 i Sverige 2004.ppt 22 11

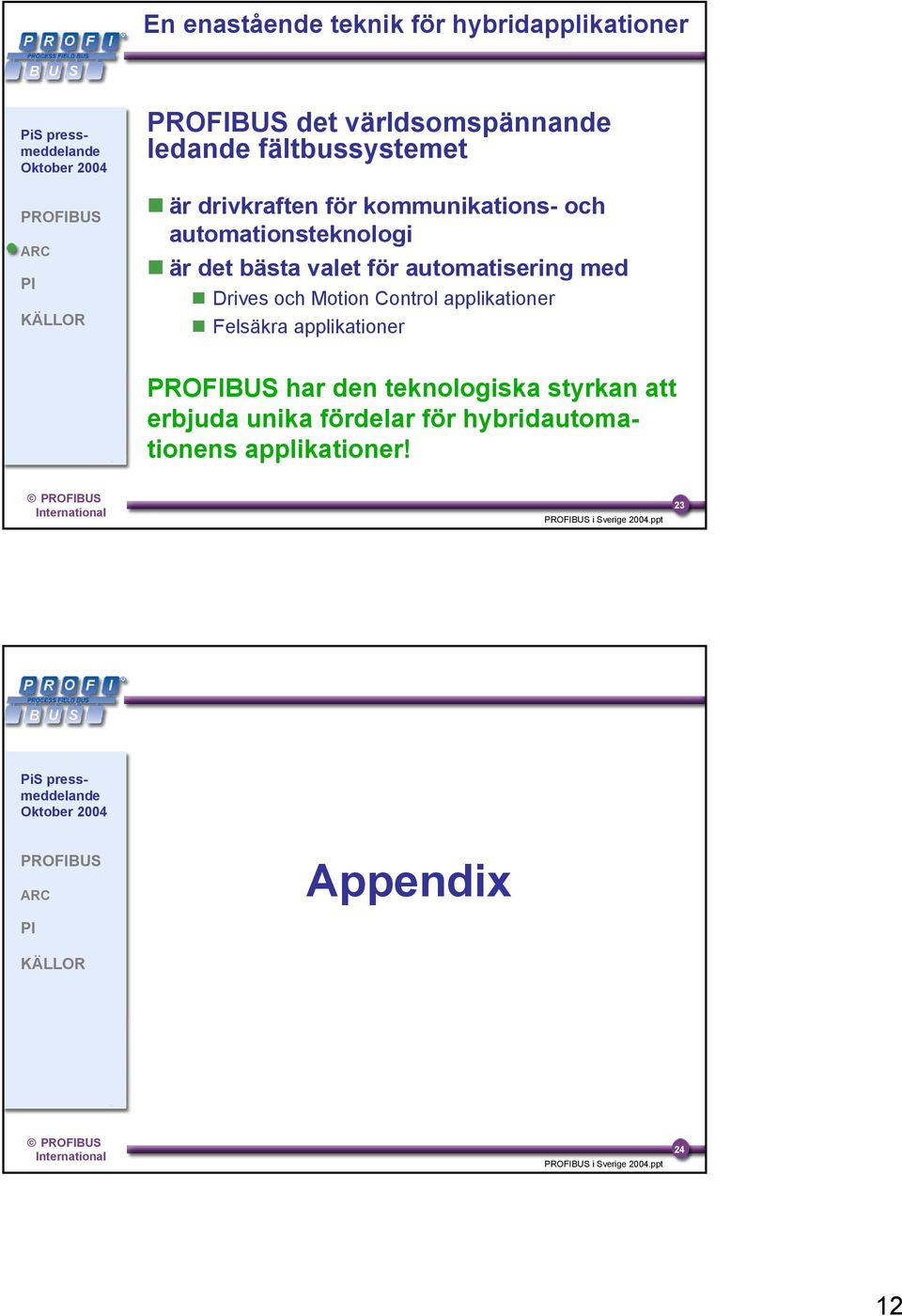

12 En enastående teknik för hybridapplikationer det världsomspännande ledande fältbussystemet är drivkraften för kommunikations- och automationsteknologi är det bästa valet för automatisering med Drives och Motion Control applikationer Felsäkra applikationer har den teknologiska styrkan att erbjuda unika fördelar för hybridautomationens applikationer! i Sverige 2004.ppt 23 Appendix i Sverige 2004.ppt 24 12

13 i korthet Kunskapsöverföring & kvalitetssäkring Medlemsföretag Produkter & Tjänster Installerade noder Världsomspännande paraplyorganisation för alla de 25 regionala organisationer 30 Kompetenscentra över hela världen och 7 Testcentra för och PROFINET Mer än 1200 över hela världen Mer än 2500, inklusive mer än 230 PA produkter Mer än 10 miljoner alla siffror från slutet av 2003 i Sverige 2004.ppt 25 i hela världen America 25 regionala organisationer () 30 Kompetenscentra () i 14 länder 7 Testlaboratorier (PTL) för certifieringstest över hela världen W- EU Belgien Danmark Finland Brazilien USA, PTL Frankrike Storbrittanien Tyskland/ Österrike, PTL Sydafrika Irland Italien Holland, PTL Norge Sverige Schweiz Australien/ Nya Zeeland Tjeckien. Polen Ryssland Slovakien = Regional Association = Competence Center PTL = Test Laboratory 26 i Sverige 2004.ppt E- EU Kina, PTL Japan, PTL Korea Sydost Asien Thailand Asia 13

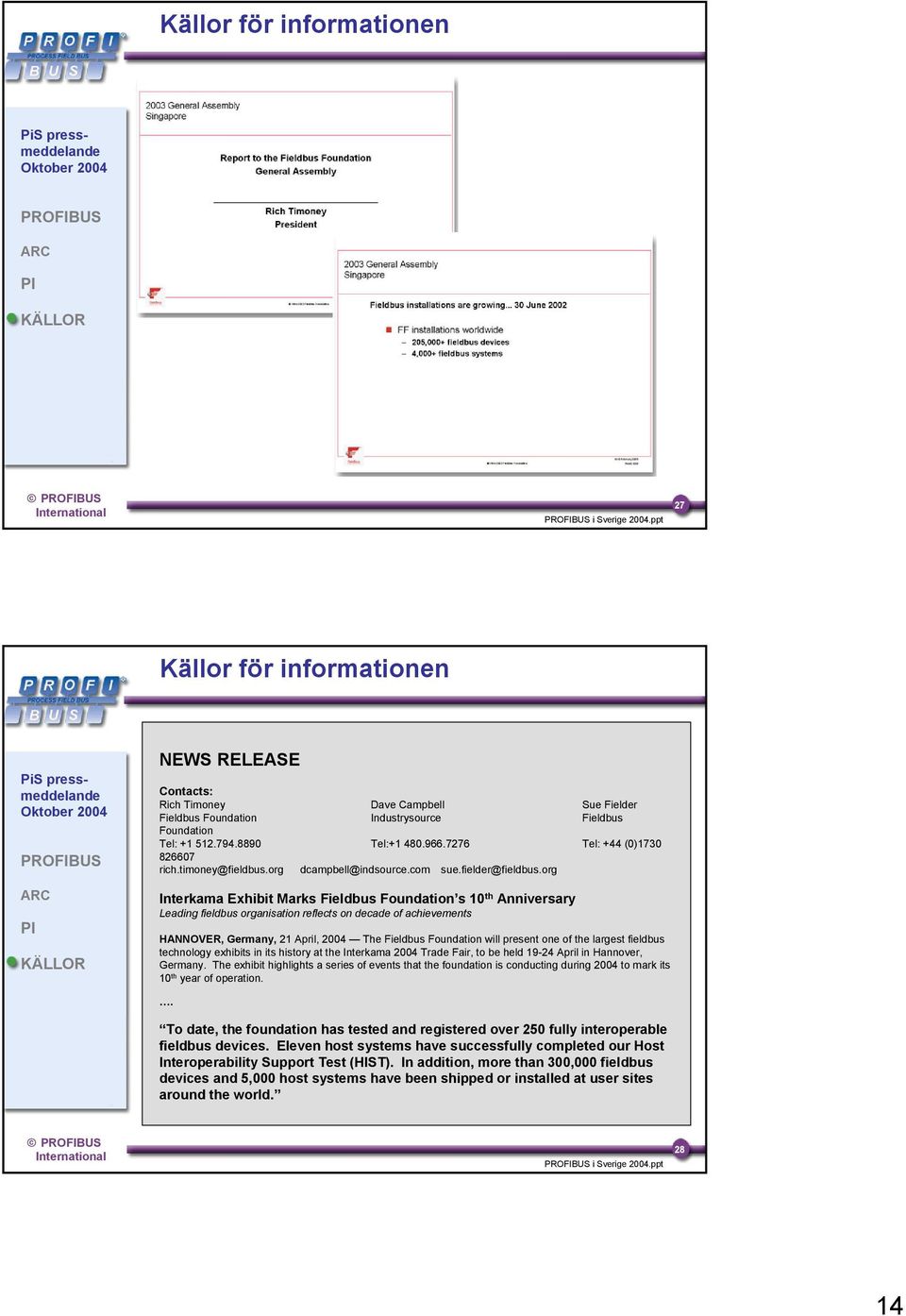

14 Källor för informationen i Sverige 2004.ppt 27 Källor för informationen NEWS RELEASE Contacts: Rich Timoney Dave Campbell Sue Fielder Fieldbus Foundation Industrysource Fieldbus Foundation Tel: Tel: Tel: +44 (0) rich.timoney@fieldbus.org dcampbell@indsource.com sue.fielder@fieldbus.org Interkama Exhibit Marks Fieldbus Foundation s 10 th Anniversary Leading fieldbus organisation reflects on decade of achievements HANNOVER, Germany, 21 April, 2004 The Fieldbus Foundation will present one of the largest fieldbus technology exhibits in its history at the Interkama 2004 Trade Fair, to be held April in Hannover, Germany. The exhibit highlights a series of events that the foundation is conducting during 2004 to mark its 10 th year of operation.. To date, the foundation has tested and registered over 250 fully interoperable fieldbus devices. Eleven host systems have successfully completed our Host Interoperability Support Test (HIST). In addition, more than 300,000 fieldbus devices and 5,000 host systems have been shipped or installed at user sites around the world. i Sverige 2004.ppt 28 14

15 Källor för informationen i Sverige 2004.ppt 29 Källor för informationen Source: Automation Review Special issue for System Control Fair Tokyo 2003 Report of CC-Link Partners Association (CLPA), Numbers of shipped CC-Link nodes. Figures in 10 thousand pieces. i Sverige 2004.ppt 30 15

16 Källor för informationen February 24 th, 2004 i Sverige 2004.ppt 31 Källor för informationen noder: 10 miljoner noder baseras på försäljningen av ASICs. produkter kan också byggas av diskreta elektroniska komponenter. Uppskattningsvis finns det mindre än ½ miljon av dessa. De är inte inräknade i de 10 miljonerna PA noder baseras på försäljningssiffrorna för de 7 största leverantörerna av PA produkter. Dessa 7 företag står för ungefär 90% av den totala leveransen av PA enheter. Därför är den totala summan ungefär PA enheter. Utöver till processinstrument har i Processautomation installerats ungefär 1,3 miljoner noder. Den totala antalet noder är alltså >1,6 miljoner. alla siffror från slutet av 2003 i Sverige 2004.ppt 32 16

17 Hybridapplikationer inom läkemedelsindustrin Pressing of tablets Packaging individual tablets in blister packs Filling tank for tablet components Exterior packaging i Sverige 2004.ppt 33 Hybridapplikationer inom cementindustrin Pallet warehouse for cement bags Raw mill Reclaimer and blending basin Cement delivery by truck i Sverige 2004.ppt 34 17
