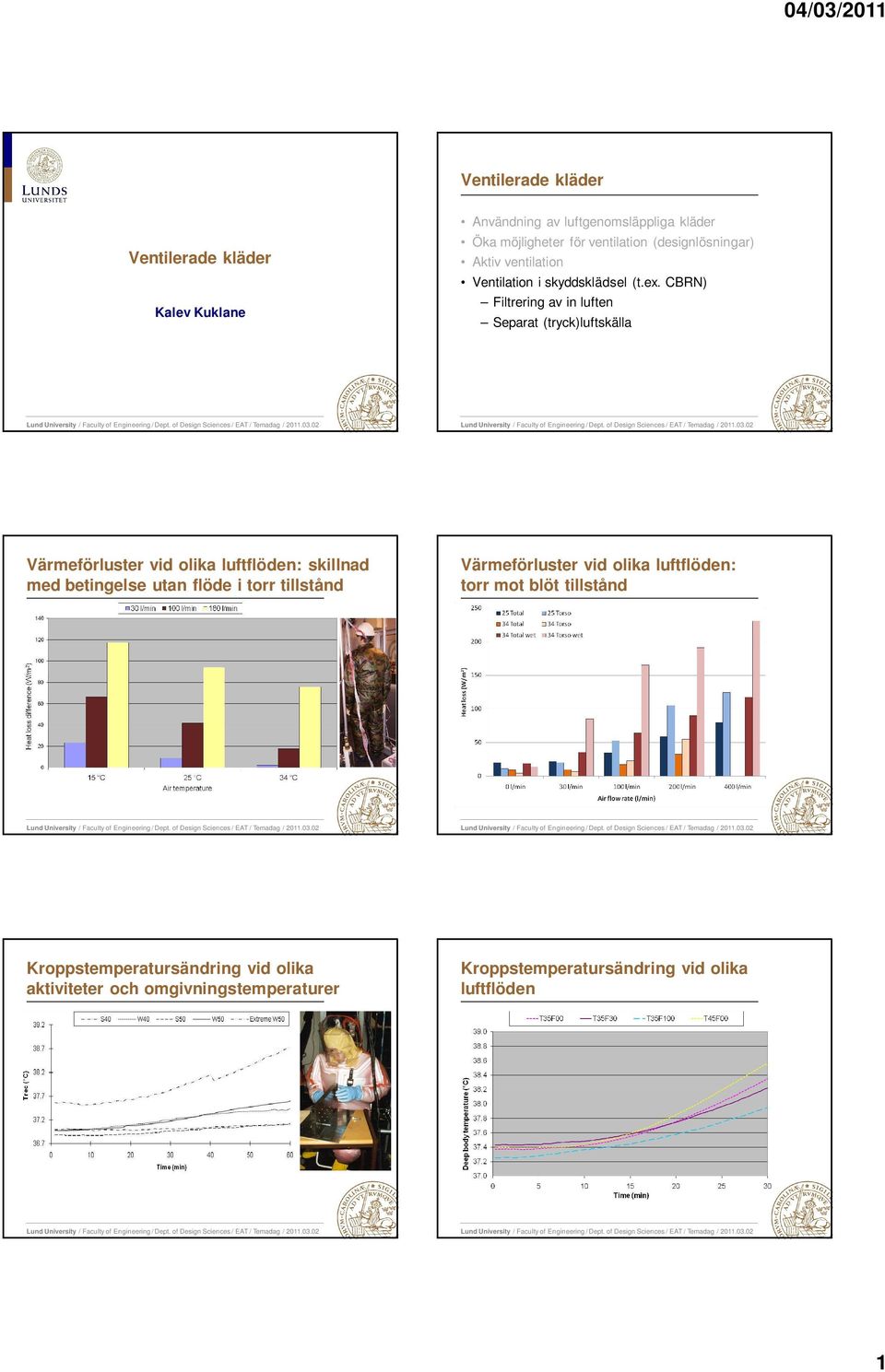

1 Ventilerade kläder Ventilerade kläder Kalev Kuklane Användning av luftgenomsläppliga kläder Öka möjligheter för ventilation (designlösningar) Aktiv ventilation Ventilation i skyddsklädsel (t.ex. CBRN) Filtrering av in luften Separat (tryck)luftskälla Värmeförluster vid olika luftflöden: skillnad med betingelse utan flöde i torr tillstånd Värmeförluster vid olika luftflöden: torr mot blöt tillstånd Kroppstemperatursändring vid olika aktiviteter och omgivningstemperaturer Kroppstemperatursändring vid olika luftflöden 1

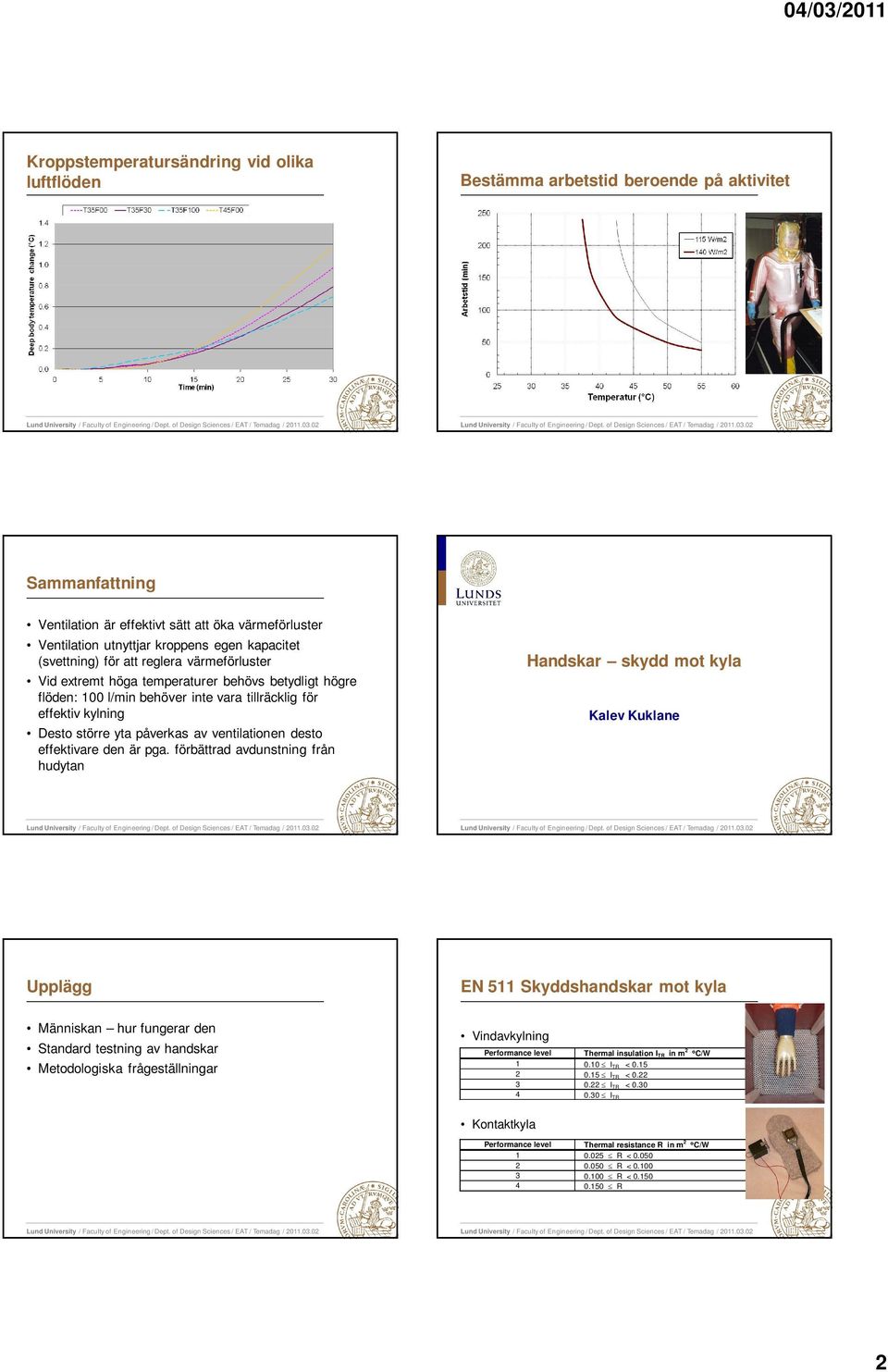

2 Kroppstemperatursändring vid olika luftflöden Bestämma arbetstid beroende på aktivitet Sammanfattning Ventilation är effektivt sätt att öka värmeförluster Ventilation utnyttjar kroppens egen kapacitet (svettning) för att reglera värmeförluster Vid extremt höga temperaturer behövs betydligt högre flöden: 100 l/min behöver inte vara tillräcklig för effektiv kylning Desto större yta påverkas av ventilationen desto effektivare den är pga. förbättrad avdunstning från hudytan Handskar skydd mot kyla Kalev Kuklane Upplägg EN 511 Skyddshandskar mot kyla Människan hur fungerar den Standard testning av handskar Metodologiska frågeställningar Vindavkylning Performance level Thermal insulation ITR in m 2 C/W ITR < ITR < ITR < ITR Kontaktkyla Performance level Thermal resistance R in m 2 C/W R < R < R < R 2

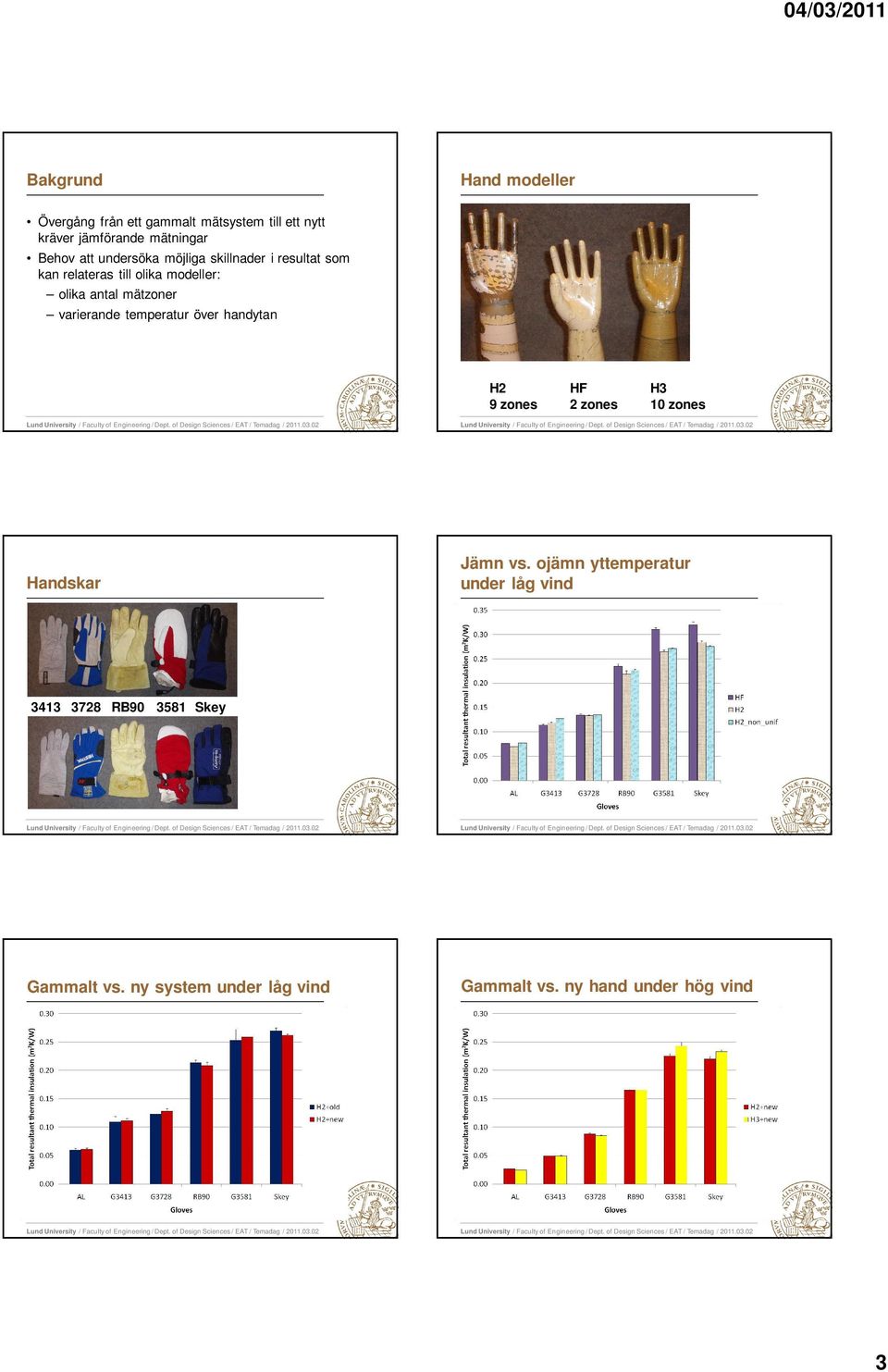

3 Bakgrund Hand modeller Övergång från ett gammalt mätsystem till ett nytt kräver jämförande mätningar Behov att undersöka möjliga skillnader i resultat som kan relateras till olika modeller: olika antal mätzoner varierande temperatur över handytan H2 HF H3 9 zones 2 zones 10 zones Handskar Jämn vs. ojämn yttemperatur under låg vind RB Skey Gammalt vs. ny system under låg vind Gammalt vs. ny hand under hög vind 3

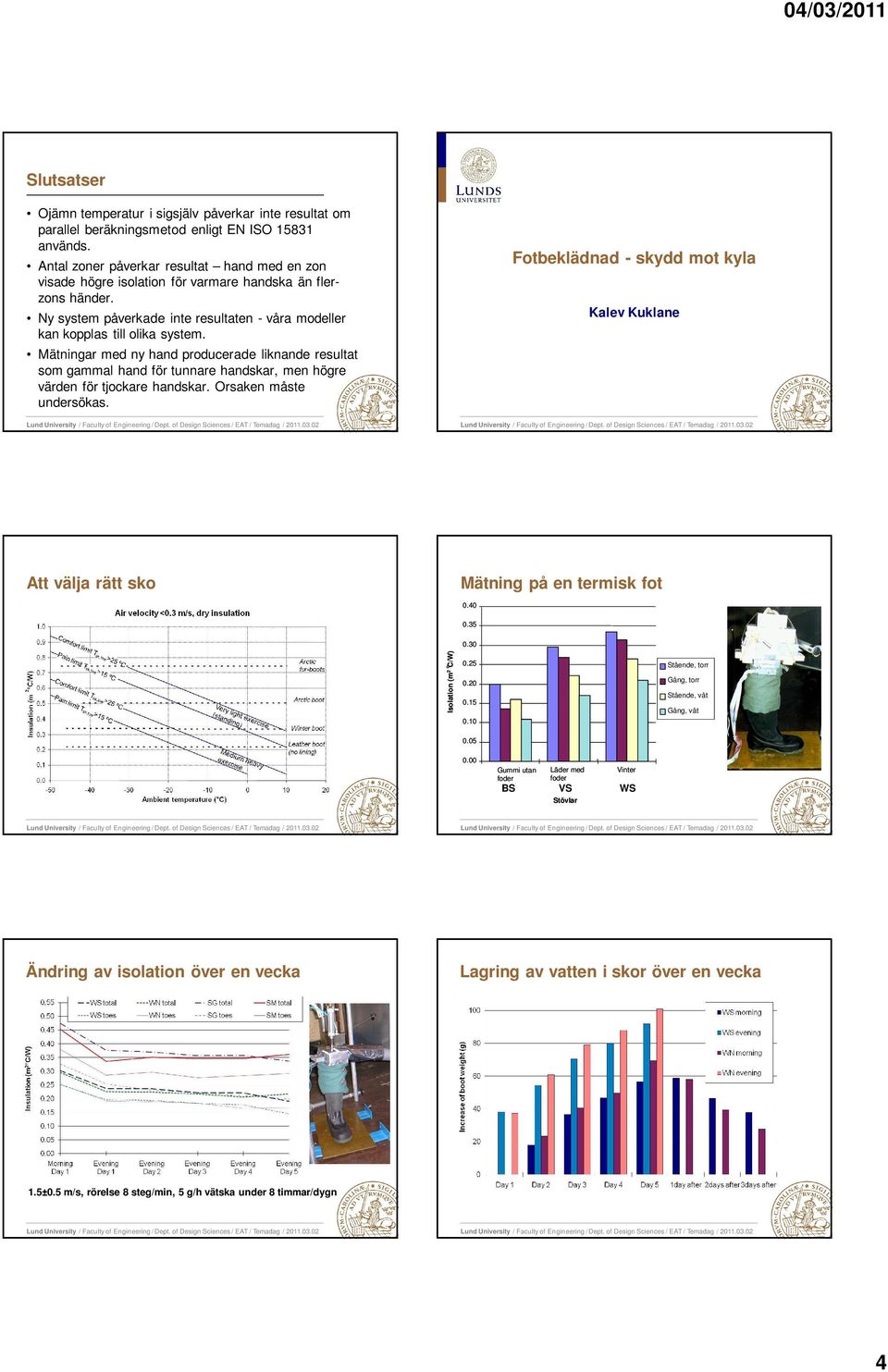

4 Slutsatser Ojämn temperatur i sigsjälv påverkar inte resultat om parallel beräkningsmetod enligt EN ISO används. Antal zoner påverkar resultat hand med en zon visade högre isolation för varmare handska än flerzons händer. Ny system påverkade inte resultaten - våra modeller kan kopplas till olika system. Mätningar med ny hand producerade liknande resultat som gammal hand för tunnare handskar, men högre värden för tjockare handskar. Orsaken måste undersökas. Fotbeklädnad - skydd mot kyla Kalev Kuklane Att välja rätt sko Mätning på en termisk fot Isolation (m 2 C/W) Stående, torr Gång, torr Stående, våt Gång, våt 0.00 Gummi utan Läder med Vinter foder foder BS VS WS Stövlar Ändring av isolation över en vecka Lagring av vatten i skor över en vecka 1.5±0.5 m/s, rörelse 8 steg/min, 5 g/h vätska under 8 timmar/dygn 4

5 1 04/03/2011 Värmeförluster från tåområde (fotmodell) Hudtemperatur på tår (S stål, N utan stål) Heat loss (W/m 2 ) 260 VN VS Time (min) -10 C +21 C Toe skin temperature ( C) 35 S1 S S6 N1 N N C -10 C +21 C Time (min) Fältmätning med och utan ståltåhätta PCM i en socka 35 Steel toe No steel Air Temp. (C) Time (min) Temperatur utomhus -36 C (grön linje faller = vistelse ute) Omgivningstemperatur +21 C Bakgrund och mål Ny lösning för fotortos Kalev Kuklane, Kurt Cutbill, Johan Wieslander Ortoser kan vara nästan helt täta: enligt en representant för handikap föreningen kan man hälla ut vatten på kvällen. Kan man förbättra komforten? Hur kan man kvantifiera förbättringar? 5

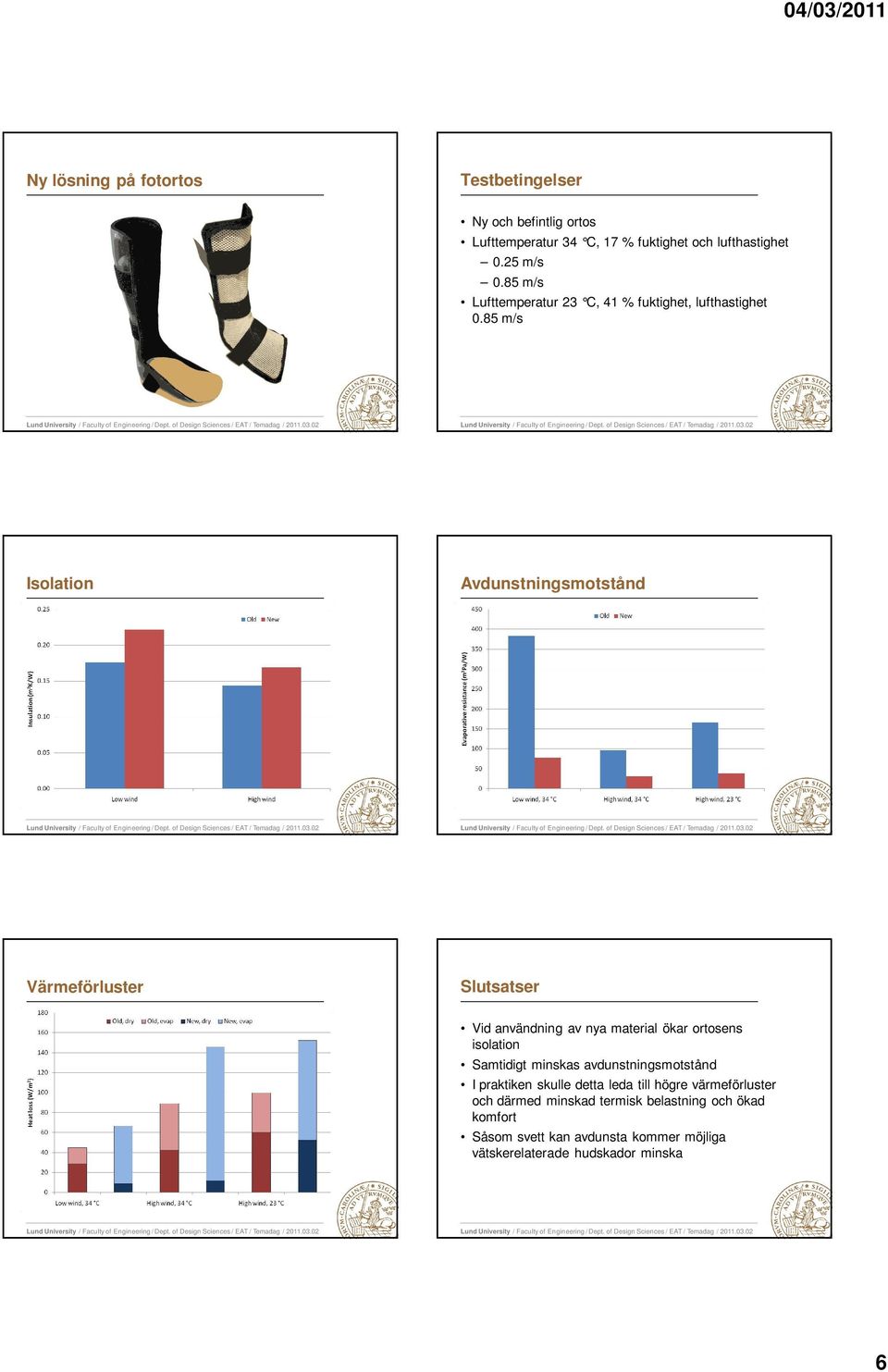

6 Ny lösning på fotortos Testbetingelser Ny och befintlig ortos Lufttemperatur 34 C, 17 % fuktighet och lufthastighet 0.25 m/s 0.85 m/s Lufttemperatur 23 C, 41 % fuktighet, lufthastighet 0.85 m/s Isolation Avdunstningsmotstånd Värmeförluster Slutsatser Vid användning av nya material ökar ortosens isolation Samtidigt minskas avdunstningsmotstånd I praktiken skulle detta leda till högre värmeförluster och därmed minskad termisk belastning och ökad komfort Såsom svett kan avdunsta kommer möjliga vätskerelaterade hudskador minska 6
