1 HANDBOK I INFÄSTNING

2 2 Sök efter innovation och du finner fischer. fischer företagsgrupp är med en omsättning på drygt 6 miljarder SEK en ledande aktör när det gäller infästning. Varje dag monteras det mer än 14,5 miljoner infästningar från fischer. Vi finns representerade med egna dotterbolag i mer än 30 länder och tillsaans med våra agenter finns vi i mer än 100 länder. Varje år så uppfinner och patenterar fischer mer än 60 nya produkter, allt för att göra ditt infästningsliv enklare. Vi kan med stolthet säga att vi leder utvecklingen framåt när det gäller infästning både på den globala och lokala marknaden. Runt om i världen så är det med hjälp av fischer infästning som olika byggnader växer fram. Vi har allt från den enkla s-pluggen till de mer komplexa infästningarna så som dynamisk förankring, infästning i sprucken betong (både när det gäller stål och kem), ACT-systemet för ventilerade fasader, rörupphängningssystem. Som ni ser, listan kan göras lång. Vi ser fram emot att hjälpa dig att förenkla ditt infästningsliv. Hör av dig så lovar vi att berätta mer. Arthur Fischer uppfann och patenterade S-pluggen Den är nu världens mest kopierade plugg.

3 3 Viktiga punkter vid val av plugg Byggmaterialet Så fungerar pluggen Belastningen Borrmetod Montageform

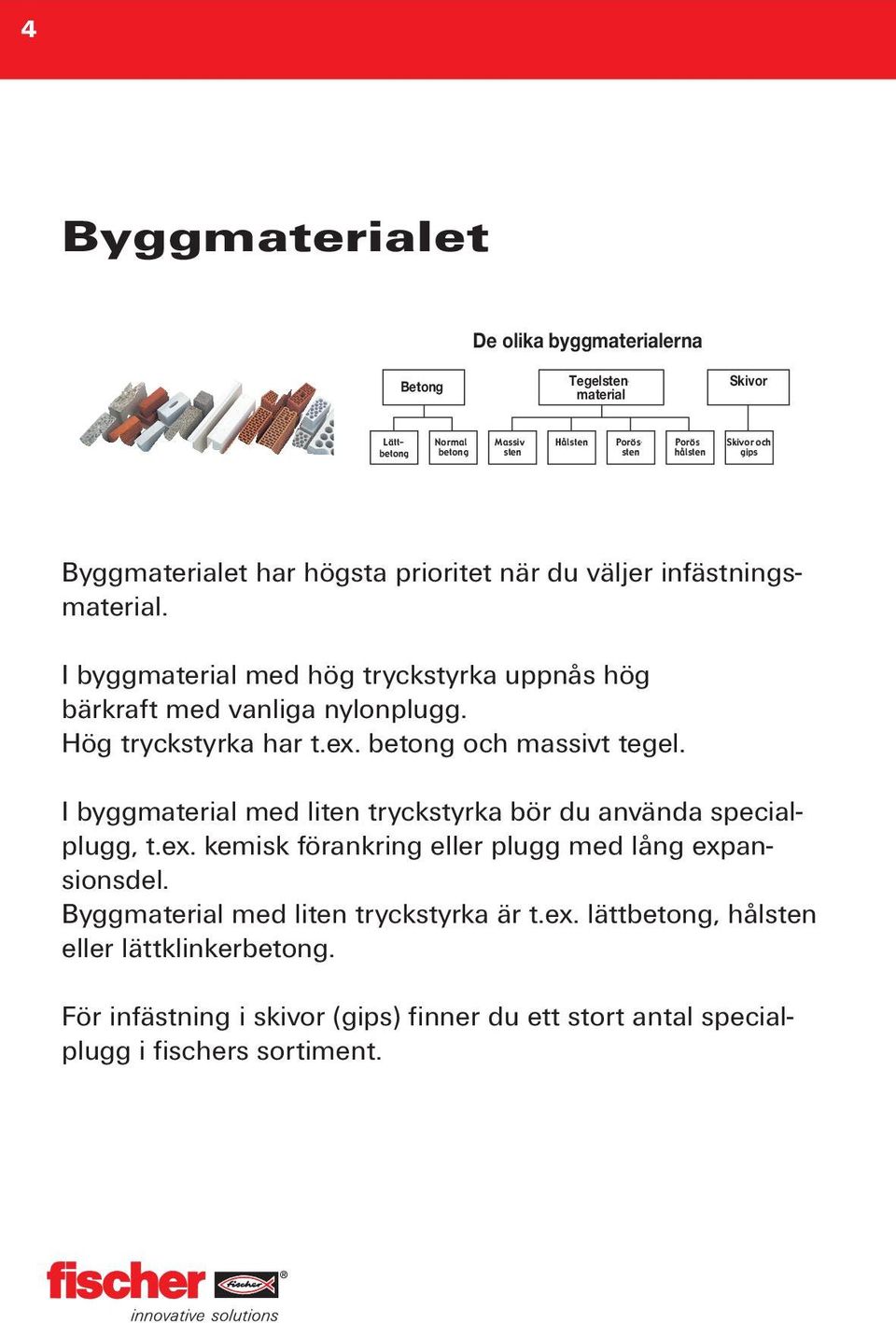

4 4 Byggmaterialet De olika byggmaterialerna Betong Tegelstenmaterial Skivor Lättbetong Normalbetong Massiva sten Hålsten Porössten Poröshålsten Skivor och gips f.eks.: Letklinkerbeton 3,5 MPa f.eks.: B5 B 10 f.eks.: Kalksandsten (KS) f.eks.: f.eks.: Hultegl Gasbeton (HLz, > 1,0) (G) f.eks.: f.eks.: Gasbeton Gipsplader (HLz, < 1,0) 13 MPa B55 Byggmaterialet har högsta prioritet när du väljer infästningsmaterial. I byggmaterial med hög tryckstyrka uppnås hög bärkraft med vanliga nylonplugg. Hög tryckstyrka har t.ex. betong och massivt tegel. I byggmaterial med liten tryckstyrka bör du använda specialplugg, t.ex. kemisk förankring eller plugg med lång expansionsdel. Byggmaterial med liten tryckstyrka är t.ex. lättbetong, hålsten eller lättklinkerbetong. För infästning i skivor (gips) finner du ett stort antal specialplugg i fischers sortiment. Teglsten (Mz) Kalksandhulsten (KSL) Hulblokke (Hbl) Spaånplader

5 5 Byggmaterialet fischer har gjort det enkelt att välja plugg. Ett genialiskt färgguidesystem leder dig igenom byggmaterialen och de plugg som hör ihop med dessa. Så här fungerar färgsystemet: Plugg för massiva byggmaterial (allmän infästning) Plugg för alla byggmaterial (universalinfästning) Plugg för skivor/gips (hålrumsmontage) Infästning för betong och natursten Färgkoderna hittar du på SB-kort och på askarna.

6 6 Massiva byggmaterial: Betong Tegelsten Lättbetong Hålrumsinfästning Specialplugg för: Gipsskivor Spånskivor Skivor av kryssfanér Alla byggmaterial (universalplugg): Betong, lättbetong, massivt tegel, Lättbetong, lättklinker, hålsten, gipsskivor Infästning i betong: Specialplugg för betong och natursten

7 7 fischer färgkodsystem på askar På själva askarna finner du färgkoder. Här är UX-pluggen med grön färgkodning. Grön färgremsa = passar bra för alla byggmaterial.

8 8 fischer färgguidesystem Hos din lokala leverantör är fischers sortiment färgkodat, så att du snabbt och enkelt kan hitta den rätta fischer-infästningen. i din affär

9 9 Så här fungerar pluggen: Expansion Pluggen utvidgar sig i borrhålet när skruven monteras. T.ex. fischer S-plugg. Formanpassning Pluggen deformeras och anpassar sig till borrhålet. T.ex. fischer UX-plugg. Vidhäftning Infästningen "gjuts" fast i borrhålet T.ex. fischer ankarmassa FIS VS 300. Skruvstorlek: Skruvstorleken är viktig för att pluggen ska fungera optimalt. I denna handbok finner du - under varje produkt - ett diagram med den rätta skruvdiametern. Ofta anges olika skruvdiametrar. Om det är praktiskt möjligt, bör du välja största möjliga diameter på skruven. Skruvens längd är lika viktig. Det är viktigt att skruven alltid ska gå igenom pluggen, som visas på skissen (skruvens längd = pluggens längd + ämnets tjocklek + 5 ). Annars fungerar inte pluggen som den ska, och bärkraften minskar kraftigt! Nyttolängd

10 10 Bärkraft Vad klarar pluggen? Handboken ger dig fakta om pluggens bärkraft. Du får upplysningar om den rekoenderade (eller tillåtna) belastningen. Vad betyder detta? Jo, vi har räknat in en säkerhetsfaktor på 3, så pluggen håller, även om förhållandena inte är de idealiska. Kanske hade du inte den helt rätta skruvstorleken? Kanske motsvarade byggmaterialet inte helt förväntningarna? Kanske kunde du inte borra så att hålet fick rätt diameter? Exempel på belastningsdiagram Tillåtna belastningar i kg. Material UX 6 UX 6 L UX 8 UX 10 UX 12 UX 14 Betong C20/ Massivt tegel Mz Kalkhålsten Håltegel Lättbetong Gipsskiva 12, Gipsskiva 2 x 12, Arm. gipsskiva (Fermacel) Max belastning (säkerhetsfaktor 3) För ETA-godkända stålankare (se sidan 14), gäller helt speciella regler beträffande säkerhetsfaktorer. För produkter med ETA godkännande uppger handboken tillåtna belastningar enligt dessa regler.

11 11 Byggmaterialet bestäer borrmetoden Borrning utan slag för hålsten, material med liten tryckstyrka, lättbetong Slagborrning. Borrning med ett stort antal lätta slag för massiv mursten, material med tät struktur som betong med flera. Haarborrning. Borrning med ett mindre antal slag men med stor slagenergi för massiva material med tät stuktur som betong, massiv mursten med flera. Borrtips som går på djupet. När man ska borra, bör man följa dessa grundregler: 1. Borrhålets geometri Avgörande för pluggens bärkraft och borrhålets form. Borra därför alltid vinkelrätt. Riktningen får inte ändras under borrningen. Var särskilt noggrann när du borrar i mjuka och porösa material. 2. Borrmetod Det finns följande borrmetoder som beror på borrmaskinen / borrhaaren: Roterande borr - utan slag. Slagborr - många slag med låg slagkraft. Borrhaare - mindre antal slag med stor slagkraft. 3. Borrhålets storlek Normalt gäller: pluggens Ø = borrets Ø. För lättbetong och andra mjuka byggmaterial borras hålet 1 mindre för att få bättre bärkraft. Rensa alltid ur borrdaet ur hålet. Först därefter griper pluggen ordentligt. Borrmetoden bestäms av Massiva byggmaterial med tät struktur: Slag- och haarborr. Hålsten, byggmaterial med litet tryck styrka och lättbetong: Bara roterande borr, för att inte slå sönder hålstenen, eller få för stort borrhål.

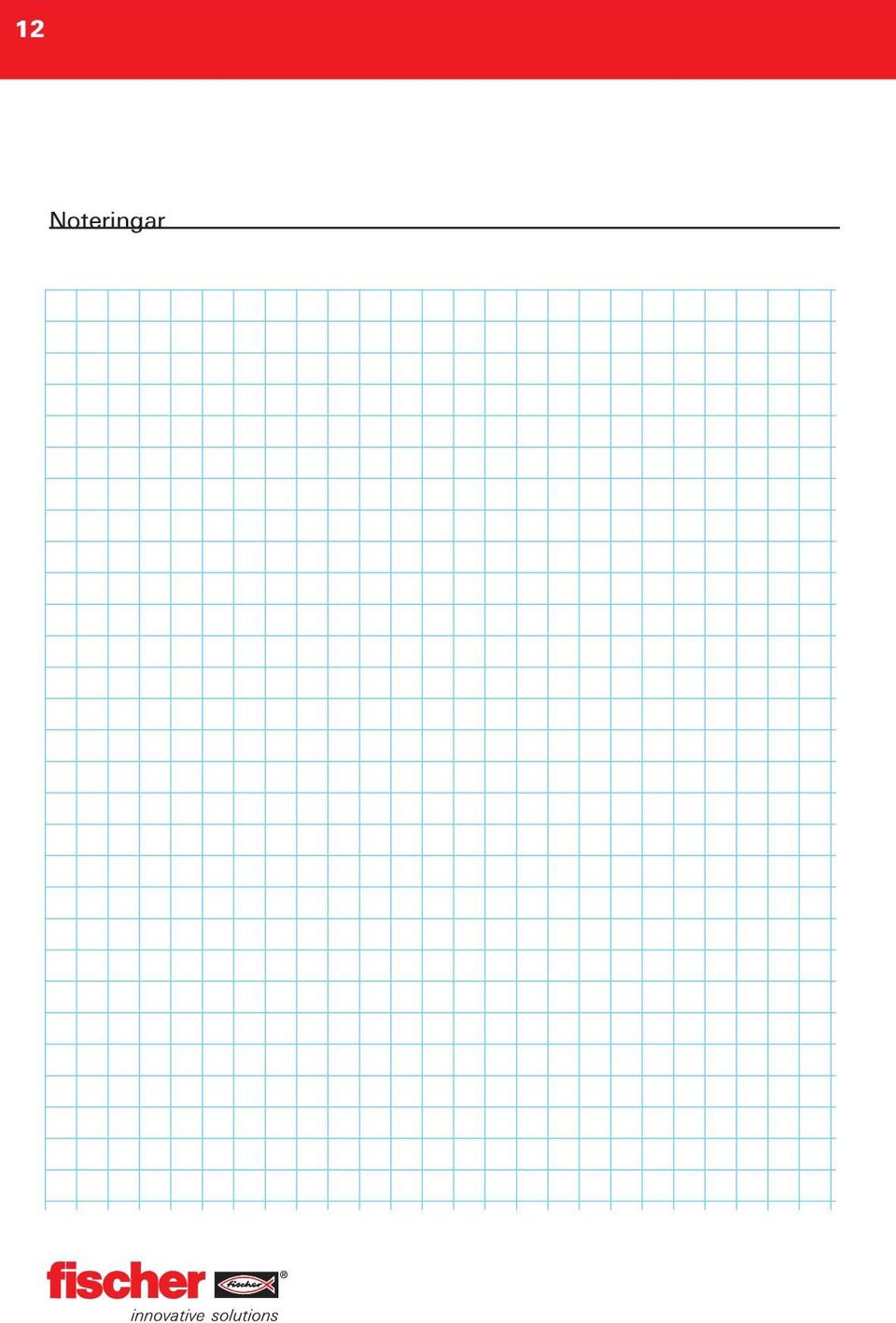

12 12 Noteringar

13 13 Montageformer: Förmontage De mest använda montageformerna: Förmontage är det klassiska montageformen när man ska montera en eller två plugg. Skruvlängden är viktig. Ämnets tjocklek ska tas med i beräkningen! Borra hålet Sätt i pluggen Skruven skruvas igenom montageämnet och in i pluggen Genomsticksmontage Genomsticksmontage är praktiskt och tidsbesparande när man ska montera en rad plugg. T.ex. vid montage av golvlister, läkt. Här bestäms pluggens längd av ämnets tjocklek (nyttolängden). Borra hålet Sätt i pluggen Pluggen ska stickas igenom montageelementet och skruven skruvas igenom pluggen.

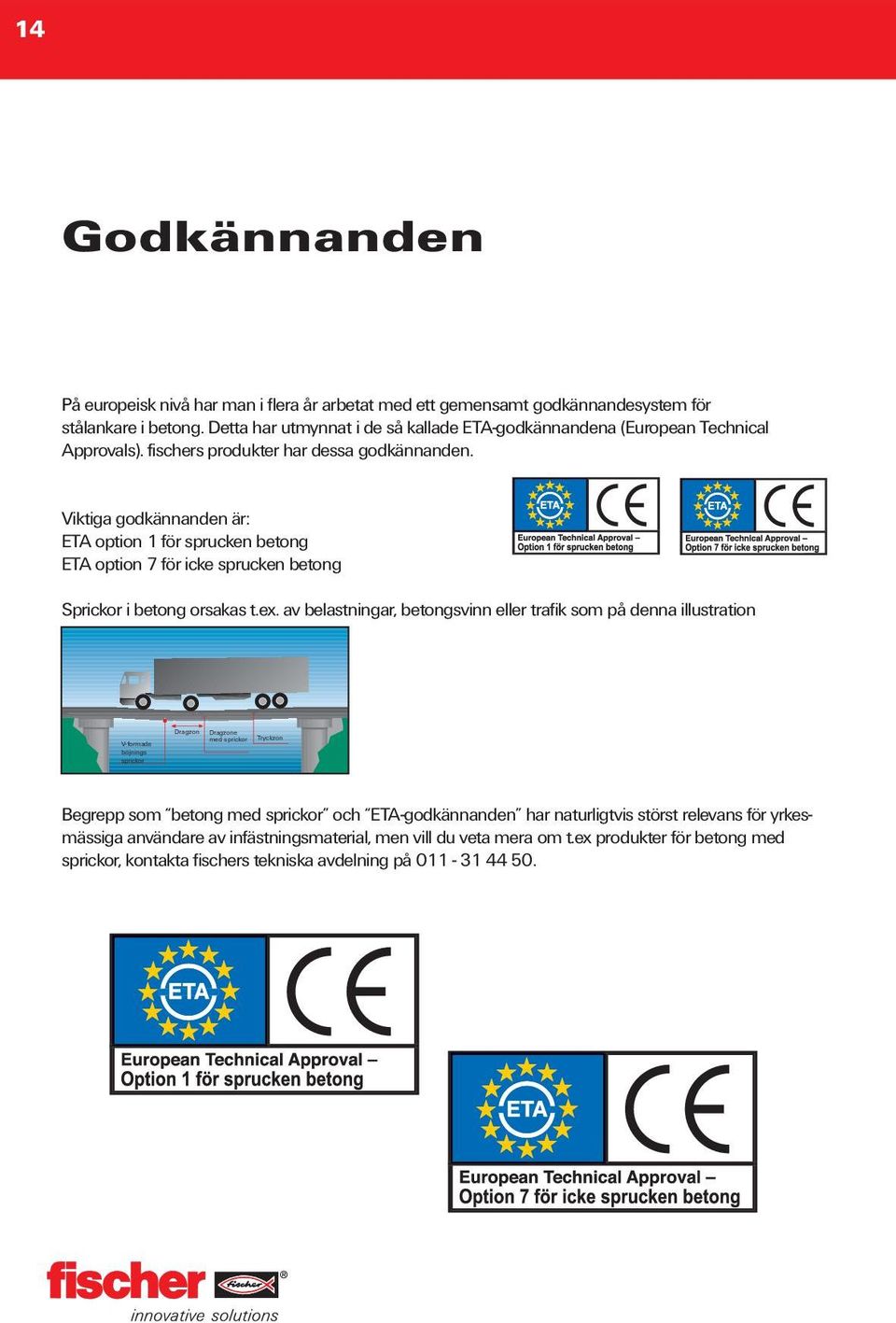

14 14 Godkännanden På europeisk nivå har man i flera år arbetat med ett gemensamt godkännandesystem för stålankare i betong. Detta har utmynnat i de så kallade ETA-godkännandena (European Technical Approvals). fischers produkter har dessa godkännanden. Viktiga godkännanden är: ETA option 1 för sprucken betong ETA option 7 för icke sprucken betong Sprickor i betong orsakas t.ex. av belastningar, betongsvinn eller trafik som på denna illustration Druck V-formade böjnings sprickor Dragzon Dragzone med sprickor Tryckzon Begrepp som betong med sprickor och ETA-godkännanden har naturligtvis störst relevans för yrkesmässiga användare av infästningsmaterial, men vill du veta mera om t.ex produkter för betong med sprickor, kontakta fischers tekniska avdelning på

15 15 CE-märkt Om du är hantverkare, finns det också en viktig detalj som du ska vara uppmärksam på: Från och med 2002 ska metallankare som ingår permanent i en byggnad, vara CE-märkt. Redan 1988 antog EU ett byggvarudirektiv, som nu mynnar ut i gemensaa standarder, som ska gälla på hela den inre marknaden. Dessa standarder innefattar också metallankare. Det ställs t.ex. krav på: Säkerhet vid användningen Mekanisk motståndskraft och stabilitet Brandsskydd fischers produkter med ETA-godkännande följer de europeiska standarderna för metallankare, och är försedda med CE-märkning. Eurokoder Eurokoderna tas fram på uppdrag av EG-koissionen och EFTA inom ramarna för den europeiska standardiseringsorganisationen CEN. Enligt EG-koissionen är syftet med Eurokoderna att utveckla den inre marknaden vad gäller produkter och tjänster inom byggindustrin. Det är också tänkt att de ska bidra till mer enhetliga säkerhetsnivåer i byggbranschen i Europa. Sverige regleras tillämpningen av Eurokoderna dels i EKS, vad det gäller byggnader, och dels i EBS, vad det gäller broar. I dessa återfinns de nationella valen och anvisningar för vilka delar av Eurokoderna som gäller i Sverige. Kontakta fischers tekniska avdelning för mera information om Eurokoder. Mera info: Yrkes- och Bostadsstyrelsens kungörelse nr. 118 den 13 mars 2002: Kungörelse om CE-märkning och marknadskontroll av byggvaror.

16 16 Noteringar

17 17 fischer färgguide system För alla byggmaterial Sidorna För massiva byggmaterial Sidorna För gips och andra skivor Sidorna För betong och natursten Sidorna 48-57

18 18 Flytande plugg fischer fill & fix Art.Nr Har du skadade borrhål, en utdragen dålig plugg eller en skadad träyta där du behöver skruva fast en skruv. Då är fill & fix rätt produkt för dig. fill & fix är en lagningsmassa som expanderar och härdar i borrhålet på några minuter. När massan har härdat skruvar man i skruven direkt i massan. Skruven kan demonteras och monteras igen. Den härdade massan är slipbar och övermålningsbar. Extra blandarrör finns som tillbehör Art.Nr komponents-injektionsmassa som sprutas in i borrhålet, där den expanderar och härdar snabbt. Lämplig för reparation av trasiga borrhål, problematiska byggmaterial eller som reparationsmassa. När massan är härdad kan man montera direkt i den. Spånskiveskruv eller träskruv med en diameter på 2-6 kan användas. Fördelar Passar alla byggmaterial. Även som reparationsmassa i trä. Under härdningen expanderar massan, formanpassar sig till borrhålet och skapar maximal vidhäftning och bärighet. Speciellt lämplig för renoveringsuppgifter. Snabb och enkel att använda. Skruvar kan monteras direkt i den härdade massan, precis som i trä. Massan kan slipas och målas. Temperaturbeständighet från 10 till 40 C.

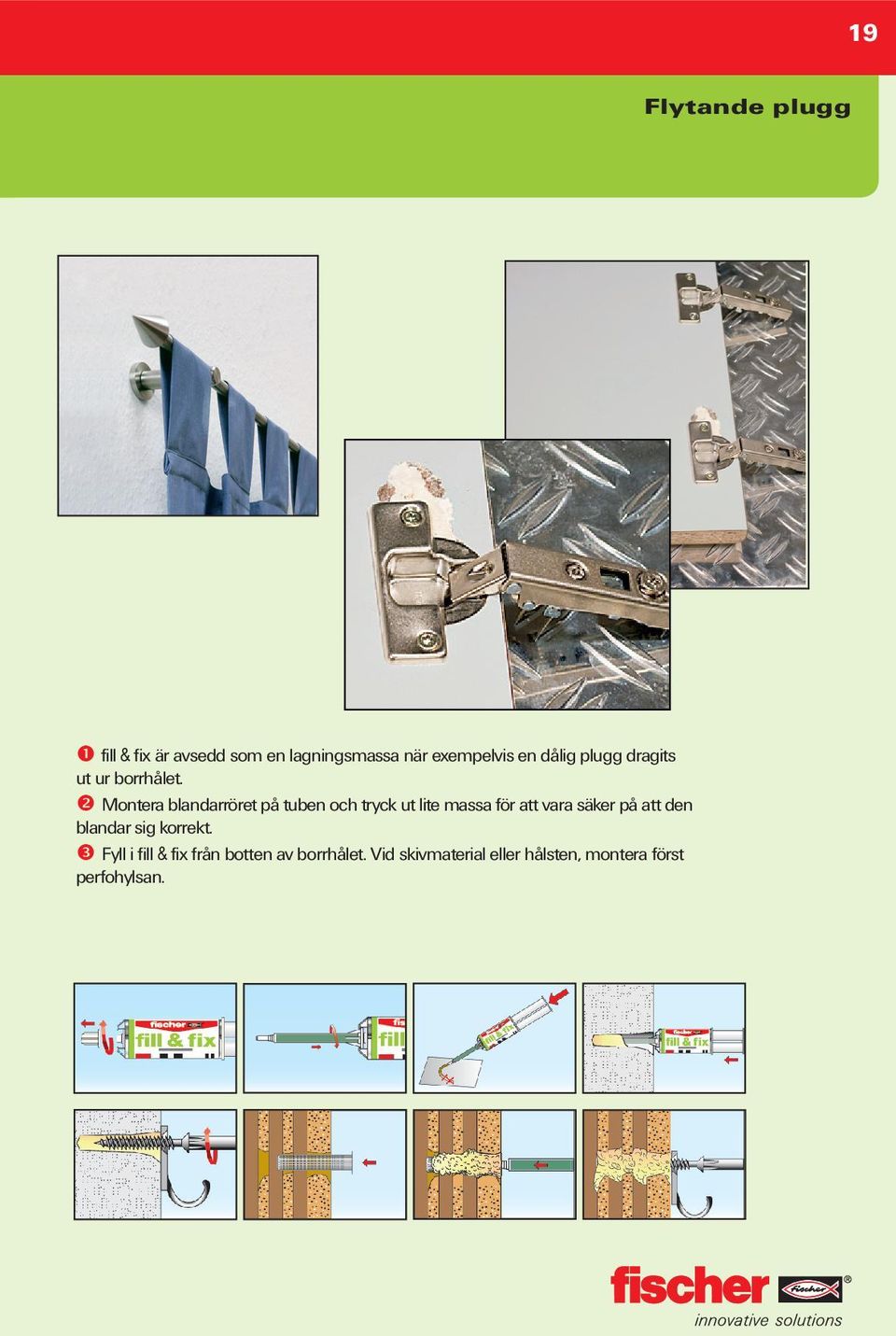

19 19 Flytande plugg fill & fix är avsedd som en lagningsmassa när exempelvis en dålig plugg dragits ut ur borrhålet. Montera blandarröret på tuben och tryck ut lite massa för att vara säker på att den blandar sig korrekt. Fyll i fill & fix från botten av borrhålet. Vid skivmaterial eller hålsten, montera först perfohylsan.

20 20 Alla byggmaterial fischer UX-plugg, universalplugg fischer universalplugg UX passar bra för betong, massiv sten, hålsten, hålblock sten, lättbetong, helväggselement av lättklinkerbetong, gipsskivor och andra skivor. UX passar för trä- och spånskiveskruvar. Med UX kan man fästa konsoller, lätta väggskåp, gardinskenor, golvlister, lampor, krokar. UX-R har krage och passar särskilt bra för skivmaterial eller när du inte vill riskera att pluggen trycks in i borrhålet. Borra ett hål som är så djupt att det finns plats för UX-pluggen och den överskjutande skruvlängden. Sätt i UX-pluggen i hålet. Använd en skruv som når hela vägen genom pluggen. Skruva i skruven. UX-pluggen expanderar i massiva byggmaterial, och skapar knölar i hålrum (t.ex. gips eller hålsten) Värmebeständig - 40 till 80 O C Art.Nr UX plugg dimension Borr diameter Borr djup Trä/spånskiva skruv UX 6x UX 8x , UX 10x UX 12x Tillåtna belastningar i kg Material 6X50 8X50 10X60 12X70 Betong C20/ Massiv tegelsten Håltegel Lättbetong Gips 12, Gips 2x12, Max belastning i kg. (säkerhetsfaktor 3)

21 21 Alla byggmaterial fischer FU-plugg för alla byggmaterial fischer universalplugg FU passar bra för betong, massiv sten, hålsten, hålblock sten, lättbetong, helväggselement av lättklinkerbetong, gipsskivor och andra skivor med tjocklek från minimum 6. FU passar för trä- och spånskiveskruvar. Med FU kan man fästa upp t.ex. konsoller, lätta väggskåp, gardinskenor, golvlister, lampor, krokar. Borra ett hål som är så djupt att det finns plats för FU-pluggen och den överskjutande skruvlängden. Sätt i FU-pluggen i hålet. Använd en skruv som når hela vägen genom pluggen. Skruva i skruven. FU-pluggen expanderar i massiva byggmaterial, och "kniper fast" i hålrum (gips eller hålsten) Art.Nr FU plugg Borrdiameter Borrdjup Trä/spånskiva skruv dimension FU 6 x , FU 6 x , FU 8 x , FU 10 x Tillåtna belastningar i kg Material FU 6 FU 8 FU 10 Hålmursten Hlz Kalksten-hålsten KSL Gipsskiva Spånskiva Max belastning i kg. (säkerhetsfaktor 3)

22 22 Alla byggmaterial fischer universalplugg SXR fischer SXR är den första nylonpluggen med ETA-godkännande. fischer SXR universalplugg passar bra för betong, massiv sten, hålsten och hålblocksten. SXR levereras med fischer säkerhetsskruv med torx eller sexkantshuvud. Med SXR kan man t.ex. montera läkt, bjälkar, karmar, underkonstruktioner, konsoller, hyllkrokar, väggskåp. SXR finns i FZB, rostfritt A4 och FZV. SXR är avsett för genomsticksmontage (se sidan 13) Montagämnet placeras där du önskar montera det. Du borrar hål i ämnet och in i byggmaterialet. Sedan monterar du SXR pluggen genom ämnet och in i byggmaterialet. Skruven dras och och pluggen expanderar. För träkonstruktioner För metallkonstruktioner

23 23 Alla byggmaterial Tekniska data Artikel nuer SXR plugg Borr dimension SXR 10x80 T x87 T SXR 10x100T x107 T SXR 10x120T x127 T SXR 10x140T x147 T SXR 10x160T x167 T SXR 10x180T x187 T SXR 10x200T x207 T SXR 10x230T x237 T SXR 10x260T x267 T SXR 10x60 FUS x69 SW13/T SXR 10x80 FUS x89 SW13/T SXR 10x100 FUS x109 SW13/T SXR 10x120 FUS x129 SW13/T SXR 10x140 FUS x149 SW13/T SXR 10x160 FUS x169 SW13/T SXR 10x180 FUS x189 SW13/T SXR 10x200 FUS x209 SW13/T SXR 10x230 FUS x239 SW13/T SXR 10x260 FUS x269 SW13/T SXR 10x100T * x107 T SXR 10x120T * x127 T SXR 10x140T * x147 T SXR 10x60 FUS * x69 SW13/T SXR 10x80 FUS * x89 SW13/T SXR 10x100 FUS * x109 SW13/T40 * FZV = Varmförzinkad Tillåtna belastningar i betong, kn (Värdena är exempel från ETA 07/0121 enligt ETAG 020 annex C och gäller för versionerna i FZB och A4. Värdena för FZV är likvärdiga men ingår ej i godkännandet.) Plugg diameter Betongstyrka Draglast Tvärlast Betong C16/20 2,0 kn 5,4 kn Massiv tegel upp till 1,4 kn Max. längd 1 Kn=100Kg Skruv längd Bits

24 24 Alla byggmaterial fischer universalplugg FUR fischer FUR universalplugg passar bra för betong, massiv sten, hålsten och hålblocksten. FUR levereras med fischer säkerhetsskruv med torx eller sexkantshuvud. Med FUR kan man t.ex. montera läkt, bjälkar, karmar, underkonstruktioner, konsoller, hyllkrokar, väggskåp. FUR är avsett för genomsticksmontage (se sidan 13) Montagämnet placeras där du önskar montera det. Du borrar hål i ämnet och in i byggmaterialet. Sedan monterar du FUR pluggen genom ämnet och in i byggmaterialet. Skruven dras och och pluggen expanderar. Tillåtna belastningar i kg Material FUR 8 FUR 10 Betong C12/ Massiv sten Mz Massiv kalksandsten KS Hålsten Hlz Hålsten Hbl Massiv sten av lättbetong V Max belastning i kg. (säkerhetsfaktor 3)

25 25 Alla byggmaterial Tekniska data Artikel nuer FUR plugg dimension Borr djup Borrdiameter Förankringsdjup Plugg längd Max. nyttolängd FUR 8 x 80 T FUR 8 x 100 T FUR 8 x 120 T FUR 10 x 80 T FUR 10 x 100 T FUR 10 x 115 T FUR 10 x 135 T FUR 10 x 160 T FUR 10 x 185 T FUR 10 x 200 T FUR 10 x 230 T

26 26 Kemisk infästning fischer ankarmassa FIS VS / VW 300T För vanlig fogspruta FIS VS 300 T Art,Nr FIS VW 300 T Art.Nr fischer FIS VS 300 T innehåller en styrenfri hybridmassa av hög kvalitet, som utmärker sig med sina universala användningsmöjligheter. De två komponenterna blandas saan i ett blandarrör. Ett enkelt byte av blandarröret gör att man kan använda patronen flera gånger. Borra ett hål i den angivna borrhålsstorleken. Rensa hålet grundligt (2 gånger med pump, 2 gånger med borste och 2 gånger med pump). Fyll hålet med FIS VS 300T. Tryck in gängstång eller armeringsjärn i borrhålet med en roterande rörelse. Förarbets- och härdningstid för FIS VS 300T Temperatur Förarbetningstid Härdningstid Luftpump och borstset för korrekt rengöring av borrhål. 5 O C 20 min. 80 min. 10 O C 10 min. 120 min. 20 O C 6 min. 60 min. 30 O C 4 min. 30 min. Tillåtna belastningar i kg Material - massivt tegel med stor tryckstyrka Gängstång M8 M10 M12 Borrhålsdiameter [Ø] Förankringsdjup [hv] Rek. högsta belastning [Ntill] i kg *Gäller vid användande av gängstång med klass 5.8 Max belastning i kg. (säkerhetsfaktor 4) Fortsätter på nästa sida

27 27 Kemisk infästning fischer ankarmassa FIS VS / VW 300T Tillåtna belastningar i kg Material - Håltegel med stor tryckstyrka Gängstång M8 M10 M12 Borrhålsdiameter [Ø] Förankringsdjup [hv] Rek. högsta belastning [Ntill] i kg Material - Lättklinkerbetongblock 3,5 Mpa 600kg/ m 3 Gängstång M8 M10 M12 Borrhålsdiameter [Ø] Förankringsdjup [hv] Rek. högsta belastning [Ntill] i kg Material - Lättbetongblock 3,5 MPa 700kg/m 3 Gängstång M8 M10 M12 Borrhålsdiameter [Ø] Förankringsdjup [hv] Rek. högsta belastning [Ntill] i kg Material - Icke sprucken betong med stort kant- och axialavstånd Gängstång M8 M10 M12 Borrhålsdiameter [Ø] Förankringsdjup [hv] Kantavstånd Axialavstånd Min. tjocklek byggelement Rek. högsta belastning [Ntill] i kg *Gäller vid användande av gängstång med klass 5.8 Max belastning i kg. (säkerhetsfaktor 4)

28 28 Kemisk infästning fischer Pinnbult * fischer pinnbult används i kombination med fischer ankarmassa FIS V. Passar bra för infästning av stålkonstruktioner, stöttor, konsoller, maskiner, räcken, fasader, ställningar, skyltar. Borra ett hål i den angivna borrhålsdiametern. Rensa hålet noga (2 gånger med pump, 2 gånger med borste och 2 gånger med pump). Tryck in massan i hålet och pressa in pinnbulten i hålet. Efter härdning, placera ämnet och spänn fast det. Var uppmärksam på härdningstiderna. Beskrivs på sid. 26 (FIS V). Artikel nuer Pinnbult dimension Borrdiameter Max. godstjocklek M 8X110 FZV M 10X130 FZV M 12X160 FZV M 16X190 FZV M 20X260 FZV M 24X300 FZV * Pinnbult = gängstång med mutter och bricka

29 29 Kemisk infästning fischer tillbehör till ankarmassa Luftpump och borstset för korrekt rengöring av borrhål. Hylsor för injektionsförankring, gängade stänger och invändigt gängade hylsor, speciellt framtagna för ankarmassorna FIS V, FIS VS, FIS VT och FIS P för hålstensmaterial och porösa material. FIS H FIS H FIS HN FIS E FIS H L (1meter)

30 30 Massiva byggmaterial fischer SX-plugg till massiva material och hålsten fischer SX-plugg sätter ny standard i sin klass. Den 4-sidiga expansionen säkrar den största bärkraften i betong och samtliga murbruksmaterial. SX kan användas med mycket varierande skruvtyper och skruvdiametrar. Passar för såväl trä som spånskiveskruvar. Med SX kan man t.ex. montera radiatorer, lampor, bokhyllor, garderober, tavlor. Borra ett hål som är så djupt att det finns plats för SX-pluggen och den överskjutande skruvlängden. Sätt i SX-pluggen i hålet. Använd en skruv som når ett par millimeter genom pluggen. Skruva i skruven. SX-pluggen expanderar och sitter fast i borrhålet. Artikel nuer SX plugg dimension Borrdiameter Borrdjup Trä/spånskiva skruv SX SX , SX SX Tillåtna belastningar i kg (för träskruvar) Material SX6 SX8 SX10 SX12 Betong C20/ Massiv tegelsten Håltegel Lättbetong P Max belastning i kg. (säkerhetsfaktor 3)

31 31 Massiva byggmaterial fischer S-plugg, klassikern fischer S-plugg har i årtionden varit symbolen för säkerhet och kvalitet inom montageteknik. Den passar bra till samtliga betong och murbruksmaterial S-pluggen passar till trä och spånskiveskruvar. Med S-pluggen kan man t.ex. montera lampor, bokhyllor, tavlor, lätta väggskåp, gardinskenor, golvlister, lampor, krokar. Borra ett hål som är så djupt att det finns plats för S-pluggen och den överskjutande skruvlängden. Sätt i S-pluggen i hålet. Använd en skruv som når ett par millimeter genom pluggen. Skruva i skruven. S-pluggen expanderar och sitter fast. Artikel nuer S-plugg dimension Borrdiameter Borr djup Tillåtna belastningar i kg (för träskruvar) Trä/spånskiva skruv S S S S , S S Material S4 S5 S6 S8 S10 S12 Betong C12/ Massiv sten mursten Lättbetong P Max belastning i kg. (säkerhetsfaktor 3) (Vid användning av spånskiveskruvar minskas dessa värden med 30%)

32 32 Massiva byggmaterial fischer lättbetongplugg GB fischer lättbetongplugg GB är utvecklad speciellt för lättbetong och får bara användas för detta. GB passar för fischer säkerhetsskruv. Med GB kan man t.ex. montera räcken, konsoller, rörhållare, sanitetsgods, träkonstruktioner, undertak. Borra ett hål som är så djupt att det finns plats för GB-pluggen och den överskjutande skruvlängden. Slå in GB-pluggen i hålet. Använd en skruv som når hela vägen genom pluggen. Skruva i skruven. GB-pluggen expanderar i borrhålet och skapar mothåll i det. Artikel nuer GB-plugg dimension Tillåtna belastningar i kg Max belastning i kg. (säkerhetsfaktor 3) Borr diameter Borr djup Skruv GB GB GB Material GB 8 GB 10 GB 14 Lättbetong P Lättbetong P

33 33 Massiva byggmaterial fischer FMD metallplugg Infästning lämplig för varma montage, t.ex. kaminer. fischer metallplugg FMD är avsedd för betong, tegel och lättbetong. Pluggens tänder förankrar sig i byggmaterialet och ger hög belastningskraft. FMD kan användas med spånskiveskruvar eller träskruvar. Borra ett hål i den angivna diametern och djupet. Sätt i FMD-pluggen i hålet. Placera ämnet. Skruva i skruven. FMD-pluggen expanderar i borrhålet. Artikel nuer FMD-plugg dimension Borr diameter Borrhåls djup Trä/spånskiva skruv FMD 6 x FMD 8 x FMD 8 x FMD 10 x

34 34 Massiva byggmaterial fischer PBB Konborr för lättbetong Artikelnr: Artikelnr: Med fischer konborr PBB och centreringshylsan PBZ ökar man ankarmassans redan höga utdragsvärden till max. Borret består av ett justerbart, välvt djupanslag och en rörlig bricka. Djupanslaget är justerbart till tre olika borrdjup. Borra vinkelrätt in i materialet (utan slag) tills djupanslaget når lättbetongen. Rotera maskinen med brickan tryckt mot det välvda djupanslaget varvid ett konformat hål skapas. Rensa hålet noga ( >2 gånger med pump, >2 gånger med borste och >2 gånger med pump) Kontrollera att ankarmassan blandat sig, fyll i ankarmassa och montera gängstången med centreringshylsan. Passar bra med FIS VS 300 T, se sid. 26. Luftpump och borstset för korrekt rengöring av borrhål.

35 35 Massiva byggmaterial fischer betong / montageskruv fischer montageskruv används utan plugg i betong, murbruksmaterial, lättbetong. Montageskruven används till montage av karmar, men också läkt. fischer montageskruv levereras med eller utan huvud*. Montage: I betong och tegel förborras ett 6 hål, varefter skruven monteras. Skruven kräver olika isättningsdjup allt efter byggmaterialets tryckstyrka. * För skruv utan huvud se vår huvudkatalog Isättningsdjup: Betong: 20 Tegel: 40 Lättbetong: 50 Hålsten: 60 Tekniska data Artikel nuer Montageskruv med huvud Tillåtna belastningar i kg Max belastning i kg. (säkerhetsfaktor 3) Borrdiameter Skruv längd Bits Storlek ,5 x T ,5 x T ,5 x T ,5 x T ,5 x T ,5 x T ,5 x T ,5 x T ,5 x T30 Material Betong 166 Lättbetong 66 Massiv mursten 116

36 36 Massiva byggmaterial fischer N spikplugg fischer N spikplugg passar bra för betong, massiv sten, hålsten, hålblocksten och lättbetong. Spikpluggen slås i med en haare. Snabbt och enkelt monterar man golvlister, läkt, profiler, kabelkanaler. Går lätt att demontera vid behov. N Spikplugg är avsedd för genomsticksmontage (se sidan 13) Placera ämnet som ska monteras. Borra hål i ämnet och byggmaterialet. Spikpluggen slås igenom montageämnet och in i byggmaterialet, där den expanderar. Tillåtna belastningar i kg Material N5 N6 N8 N10 Betong C20/ Massiv sten Mz Massivsten av lättbetong V Massiv kalksandsten KS Lättbetong G Lättbetong G Max belastning i kg. (säkerhetsfaktor 3)

37 37 Massiva byggmaterial Tekniska data Artikel nuer N-plugg dimension *vid genomsticksmontage Borr diameter Borr djup * Min. Plugg förankrings längd djup Max nyttolängd N 5 x N 5 x N 5 x N 6 x N 6 x N 6 x N 8 x N 8 x N 8 x N 8 x N 10 x N 10 x N 10 x Långt expansionsområde ger större bärkraft Slagfast förstärkt krage Koniskt skaft ger bekvämt montage Utjämningsspår för säker fasthållning i ämnet Tandgänga - lätt att slå i - lätt att skruva ur

38 38 Fasadplugg fischer fasadplugg SXS fischer fasadplugg för i stort sett alla byggmaterial. Är försedd med fischers patenterade CO-NA skruv. CO-NA skruven har sågtandsgängor, vilket ger SXS en otroligt stor bärkraft vid bara 50 förankringsdjup. Den tillåtna belastningen i betong är nästan fördubblad i förhållande till fasadplugg. Med SXS kan man t.ex. montera läkt, bjälkar, karmar, underkonstruktioner, konsoller, hyllkrokar, väggskåp, beklädnad. SXS är avsedd för genomsticksmontage (se sidan 13) Montagämnet (t.ex. en träregel) placeras där du önskar montera det. Du borrar hål i ämnet och in i byggmaterialet. Sedan slår du SXS genom ämnet och in i byggmaterialet. Skruven skruvas i och och pluggen expanderar. Artikel nuer SXS-plugg dimension Borrdiameter Plugg längd m Max nyttolängd SXS 10x80 T SXS 10x100 T SXS 10x120 T SXS 10x140 T SXS 10x160 T Tillåtna belastningar i kg Material SXS Betong C12/ Massiv sten Mz Massiv kalksandsten KS Max belastning i kg. (säkerhetsfaktor 3)

39 Noteringar 39

40 40 Skivinfästning fischer HM skivexpander HM Skivexpander S Metrisk skruv HM Skivexpander SS Sexkantskruv fischer hålrumsmetallplugg HM passar bra för samtliga skivmaterial, t.ex. gips- och spånskivor. HM är förmonterad med skruv eller krok (metrisk gänga) och kan fästa upp t.ex. väggskåp, tavlor, garderobskåp, lampor. HM levereras för 1, 2, och 3 lagers gipsskivor. Borra ett hål i den angivna borrdiametern. Sätt i HM-pluggen i hålet. 2 montagesätt: Med montagetång eller skruvmejsel. Med montagetång: (HMZ 1, HMZ 2) Placera montagetången mellan skruven och HM-pluggen och tryck. HM-pluggen har nu utvidgat sig på skivans baksida. Montagetång HMZ 1 Artikelnuer: Montagetång HMZ 2 Artikelnuer: 62321

41 41 HM pluggdimension Skivinfästning Tekniska data Artikel nuer Borr diameter Max. godstjocklek E = Enkel gips D = Dubbel gips T = Trippelgips HM 4 x 32 S E HM 4 x 46 S E HM 4 x 59 S T HM 5 x 37 S E HM 5 x 52 S E HM 5 x 65 S D HM 6 x 37 S E HM 6 x 52 S E HM 6 x 65 S D HM 6 x 80 S T HM 8 x 55 SS E Tillåtna belastningar i kg Material HM 4 HM 5 HM 6 HM 8 Gipsskiva 12,5 20 Gipsskiva 2 x 12, Max belastning i kg. (säkerhetsfaktor 3)

42 42 Noteringar

43 43 fischer PD skivplugg fischer PD skivplugg passar bra för samtliga skivmaterial i 1 och 2 lager, t.ex. gips-, spån- och fiberskivor. Skivplugg PD passar till spån skiveskruvar. För montering av kontakter, bokhyllor, lampor, kabel kanaler, gardinskenor. Borra ett hål i den angivna borrdiametern. Sätt i PD-pluggen i hålet. Skruva i skruven i ämnet tills skruven är fastspänd. PD expanderar i gipsskivan, men skapar samtidigt mothåll på gipsskivans baksida. Artikel nuer PD plugg dimension Tillåtna belastningar i kg Max belastning i kg. (säkerhetsfaktor 3) Skivinfästning Borrdiameter Nyttolängd Spånskiveskruv PD x PD x PD x50 Material PD8 PD10 PD12 Gipsskiva 9, Gipsskiva 12, Gipsskiva 2 x 12, Kryssfanér

44 44 fischer GK gipsplugg Montageverktyg fischer gipsplugg GK är utvecklad speciellt för infästning i gipsskivor och är avsedd för montage i gips. (1, 2 och 3 lager). GK passar för spånskiveskruvar. Med GK kan man t.ex. montera lampor, tavlor, kontakter, gardinskenor. Monteras med ett speciellt montageverktyg (bifogas i kort eller ask). GK-pluggen placeras på montageverktyget. som monteras i borrmaskinen. Montageverktyget "skär hål" för GK-pluggen, så pluggen skruvas direkt i gipsskivan. Tag ur montageverktyget, placera ämnet och skruva fast detta med en spånskiveskruv. Gipsinfästning Artikel nuer GK plugg dimension Min. hål djup Nyttolängd Skruvstorlek GK 25G 13 4,5 x 35 Tillåtna belastningar i kg Material GK Gipsskiva 9,5 7 Gipsskiva 12,5 12 Gipsskiva 2x12,5 17 Max belastning i kg. (säkerhetsfaktor 3)

45 45 Gipsinfästning fischer GKM fischer gipsmetallplugg GKM är avsedd för montage i gips. (1, 2 och 3 lager). Med GKM kan man t.ex. montera väggskåp, lampor, bokhyllor, garderober, tavlor. GKM har "inbyggd" borrspets för montage i gipsskivor. Montera GKM på bits (poz.2) och skruva in den i gipsskivan. Montageämnet kan sedan monteras med passande spånskiveskruv. Artikel nuer GKM plugg Plugg längd dimension GKM ,0-5,0* GKM 12 1) ,5x GKM 27 2) ,5x50 * Min. skruvlängd=23 + ämnets tjocklek 1) Levereras med spånskiveskruv - linsformat huvud 2) Levereras med spånskiveskruv med försänkt huvud Tillåtna belastningar i kg Min. håldjup Nyttolängd Material GKM Gipsskiva 12,5 12 Gipsskiva 2x12,5 17 Max belastning i kg. (säkerhetsfaktor 3) Skruv

46 46 fischer K54 nylon vikplugg fischer K54 vikplugg passar bra för gips- och spånskivor, metallskivor samt takbeklädnader. Med K54 kan man t.ex. fästa lampor, väggskåp, tavlor, bokhyllor. Borra ett hål i den angivna borrhålsstorleken. Fäll ned vikbalken längs sidan och skjut in pluggen i hålet så att vikbalken fälls ut. Skruva i skruven så att den spänns fast, skär sedan bort den överskjutande monteringsdetaljen. Skivinfästning Artikel nuer K 54 plugg Borrdiameter Plugg diameter Min. längd Träskruv hålrumsdjup K Tillåtna belastningar i kg Material K 54 Gipsskiva 12,5 20 Gipsskiva 2 x 12,5 30 Kryssfanér 30 Max belastning i kg. (säkerhetsfaktor 3)

47 47 Skivinfästning fischer KD fjädervikplugg KD KD-H fischer fjädervikplugg KD passar bra för gips- och spånskivor, metallskivor samt takbeklädnader. Med KD kan man t.ex. montera väggskåp, lampor, bokhyllor, tavlor. Borra ett hål i den angivna borrdiametern. Fäll in vikbalken längs gängstången och skjut in den i hålet så att vikbalken fälls ut. Spänn fast skruven. Artikel nuer KD plugg dimension Borrdiameter Tillåtna belastningar i kg Max belastning i kg. (säkerhetsfaktor 3) Plugg längd Min. hålrumsdjup Skruv KD M3x KD-H M3x KD M4x KD-H M4x80 Material KD3 KD-H3 KD4 KD-H4 Gipsskiva 9, Gipsskiva 12, Gipsskiva 2 x 12, Kryssfanér

48 48 Betonginfästning fischer FAZ II Säkerhetsexpander Tinst fischer FAZ II pinnskruv expander används i betong (sprucken och icke sprucken, se sidan 14) och natursten. FAZ II klarar höga belastningar. FAZ II används för montage av t.ex. ankarskenor, konsoller, maskiner, kabelskenor, säkerhetsutrustning. FAZ II är avsedd för genomsticksmontage (se sidan 13) Montage: Placera montageämnet, borra hål genom ämnet och in i betongen. Slå ankarbulten genom ämnet och in i betongen, spänn muttern med nyckeln. Tinst Artikel nuer FAZ II dimension Borrdiameter Ankarlängd Tillåtna belastningar i kn (dragbelastning) Tillåtna belastningar för ETA-godkända produkter anges i i kn. 1 kn är = 100 kg. (se bärkraft sid. 10) Max. nyttolängd Gänga FAZ II 8/ M FAZ II 8/ M FAZ II 8/ M FAZ II 10/ M FAZ II 10/ M FAZ II 10/ M FAZ II 12/ M FAZ II 12/ M FAZ II 12/ M FAZ II 16/ M FAZ II 16/ M16 Material (C 20/25) FAZ II M8 FAZ II M10 FAZ II M12 FAZ II M16 Sprucken betong 2,4 4,3 7,6 13,4 Icke sprucken betong 4,3 4,6 11,9 18,8 Tillspänning (Nm)

49 49 Betonginfästning fischer FBN II betongexpander fischer FBN II pinnskruv expander passar bra i betong och för montage av ledstänger, konsoller, maskiner, trappor, stålkonstruktioner, stegar. FBN II leveras som elförzinkat, A4 rostfritt stål och varmförzinkad Nyttolängden är viktig när man ska bestäa rätt FBN II genomsticksankare. Nyttolängden är lika med tjockleken på det ämne som du ska montera (se diagram) FBN/FBN II är avsedd för genomsticksmontage (se sidan 13) Montage: Placera montageämnet, borra hål genom ämnet och in i betongen. Sedan slår du betongankaret genom ämnet och in i betongen. Spänn muttern med momentnyckel. Tillåtna belastningar i kn* FBN II 8 FBN II 10 FBN II 12 FBN II 16 Förankringsdjup h ef () Inbördes avstånd s min () Kantavstånd c min () Tillåten dragbelastning icke sprucken betong: 6,1 8,5 12,6 17,2 C20/25 Tillåten tvärlast icke sprucken betong: C20/25 6,1 8,5 11,8 22,6 *Tillåtna belastningar för ETA-godkända produkter anges i i kn. 1 kn = 100 kg. (se bärkraft sid. 10) FABS Montageverktyg Underlättar montage av betongexpander. FABS monteras i borrhaaren med SDS-fäste och knackar in expandern i borrhålet. Underlättar speciellt när det är trångt och det kan vara svårt att koa åt att montera expandern med haare. Art.Nr 77937

50 50 Tekniska data FBN II Artikel nuer FBN II elförzinkad dimension Betonginfästning Borrdiameter Borr djup * Min. infästn. djup Ankarlängd Max. nyttolängd FBN II 6/ FBN II 6/ FBN II 8/5 K FBN II 8/ FBN II 8/ FBN II 8/ FBN II 10/5 K FBN II 10/ FBN II 10/ FBN II 10/ FBN II 10/ FBN II 12/5 K FBN II 12/ FBN II 12/ FBN II 12/ FBN II 12/ FBN II 16/ FBN II 16/ FBN II 16/ FBN II 20/ *vid genomsticksmontage, när man borrar genom materialet som skall fästas. fischer FBN II

51 51 Tekniska data FBN II FZV Artikel nuer FBN II Varmförinkad dimension Betonginfästning Borrdiameter Borr djup * Min. infästn. djup Ankarlängd Max. nyttolängd FBN II 8/5 K FBN II 8/ FBN II 8/ FBN II 8/ FBN II 8/ FBN II 10/5 K FBN II 10/ FBN II 10/ FBN II 10/ FBN II 10/ FBN II 12/5 K FBN II 12/ FBN II 12/ FBN II 12/ FBN II 12/ FBN II 16/15 K FBN II 16/ FBN II 16/ FBN II 16/ *vid genomsticksmontage, när man borrar genom materialet som skall fästas..

52 52 Tekniska data FBN II A4 Artikel nuer FBN II Rostfri A4 Betonginfästning Borrdiameter Borrdjup * Min. infästni. djup Ankarlängd *vid genomsticksmontage, när man borrar genom materialet som skall fästas.. Max nyttolängd FBN II 6/ FBN II 6/ FBN II 8/ FBN II 8/ FBN II 8/ FBN II 10/ FBN II 10/ FBN II 10/ FBN II 12/ FBN II 12/ FBN II 12/ FBN II 16/15 K FBN II 16/ FBN II 16/

53 53 Betonginfästning fischer FBS betongskruv P SK US S M8 M8 / M10 fischer FBS betongskruv används för snabb och spänningsfri montering i betong. Monteras utan plugg, direkt i byggmaterialet. Borra ett hål i den angivna diametern och djupet. Placera montageämnet. Skruva i FBS betongskruven. Artikel nuer FBS Betongskruv Tillåtna belastningar i kn Borrdiametehålsdjup Min. borr- Max. Skruv nyttolängd längd FBS 5/5 P FBS 6/5 SK-US FBS 6/5 P FBS 6/25 P FBS 6 M FBS 8/5 US T40/M FBS 8/25 US - SW FBS 8/15 S-SW FBS 10/5 S-SW FBS 10/15 S - SW FBS 10/25 S - SW Rostfritt stål A FBS 10/10 S A4 - SW Material FBS 6 FBS 8 FBS 10 Sprucken betong C 20/25 0,8 2,48 3,97 Icke sprucken betong C 20/25-5,29 6,61 Åtdragningsmoment (Nm) - 18,90 4,0/36,8 Tillåtna belastningar för tyskt godkännande anges i kn. 1kN=100 kg. (se bärkraft sid. 10)

54 54 EA II används för montage av undertak, rörhållare, kabalkanaler etc. 2 varianter: El-förzinkat för inomhusbruk, A4 rostfritt stål för utomhusmontage. Betonginfästning fischer EA II slagankare Det enkla slagankaret med invändig gänga fischer EA II slagankare har invändig metrisk gänga för sättskruvar och gängstänger. Borra ett hål i den angivna borrdiametern. Rengör borrhålet. Placera slagankaret i borrhålet och montera det med slagdornet EAW H plus (se nedan) Placera ämnet och skruva i skruven. Artikel nuer EA II slagankare Borrdiameter Tillåtna belastningar i kg Max belastning i kg. (säkerhetsfaktor 3) Ankarlängd Gänga EA II M EA II M EA II M EA II M EA II M EA II M Typ EA II EA II EA II EA II EA II EA II M6 M8 M10 M12 M16 M20 Icke sprucken betong B Förankringsdjup Min. byggdelsstyck.cm EAW H plus finns i storlekarna 6, 8, 10, 12, 16 och 20

55 55 Betong infästning fischer FNA II spikexpander med spikhuvud med ögla med krok med M6 ell. M8 gänga fischer spikankare FNA II passar bra till betong och natursten. FNA II finns i många varianter (se ovan). FNA II är idealisk för snabbt genomsticksmontage. FNA II används för montage av brädor, underkonstruktioner, hålband. FNA II passar särskilt bra till undertak, då den har godkännande för dragzoner/sprucken betong (se sid 14). Borra ett hål i den angivna borrdiametern. Placera ämnet. Slå FNA II genom ämnet med ett fåtal slag. Artikel nuer FNA II dimension Borrdiameter FNA II 6x25 OE FNA II 6x25 H H = med krok OE = med ögla Tillåtna belastningar i kg Min. borrhålsdjup Plugg längd Max godstjocklek FNA II 6x30/ FNA II 6x30/ FNA II 6x30/ FNA II 6x30/ FNA II 6x30 M6/ FNA II 6x30 M8/ Material FNA II Betong C12/ Betong C20/ Med hjälp av montagevektyg som monteras på borret/sds-fäste så monterar du FNA II utan haare.

56 56 Betong infästning fischer FNH expanderspik Snabbt och enkelt montage (fjäderstål) fischer FNH expanderspik är en snabb och ekonomisk förankring för t.ex. träunderkonstruktioner mot vägg. Dakromytan motverkar korrosion. Används i betong och lättbetong. FNH är avsedd för genomsticksmontage (se sidan 13). Artikel nuer FNH expanderspik Borrdiameter Tillåtna belastningar i kg Min. borrhålsdjup* Plugg längd Max. godstjocklek FNH 6x FNH 6x FNH 6x FNH 8x FNH 8x FNH 8x Typ FNH 6 FNH 8 Icke sprucken betong C20/ Förankringsdjup Min. byggdelstjocklek Max belastning i kg. (säkerhetsfaktor 3) * vid genomsticksmontage

57 Noteringar 57

58 58

59 59 fischer Skruv fischer, världens största tillverkare av infästningsmaterial, tar nu ett naturligt steg vidare: Vi introducerar ett helt nytt skruvprogram! Sedan introduktionen av vår klassiska S-plugg 1958 har vi arbetat med skruv, i huvudsak som en vital del av pluggtekniken, så steget in i skruvvärlden är helt logiskt. I fischers nya skruvkatalog (fråga efter skruvkatalogen hos din infästningsleverantör) hittar du hela det nya, genomtänkta, sortimentet: Spånskiveskruv, träskruv, betongskruv, montageskruv och gipsskruv. fischers skruvkatalog ger dig en snabb och enkel överblick över hela sortimentet. Vad kan skruven användas till och hur skall den användas. Vid varje skruv hittar du en användningssymbol och ett användningsexempel. Användningssymbolen förklarar om skruven är för inomhus- eller utomhus bruk. Användningsexemplet förklarar vad skruven först och främst skall användas till. Var kan skruven användas? fischerskruvarna levereras naturligtvis i utgåvor för alla användningsområden: - Elgalvaniserat, för inomhusbruk. - Bonus Zink, för utomhusbruk. - Rostfritt syrafast stål, A4, för obegränsad användning utomhus och i aggresiva miljöer. Power Fast FPF-ST BZ Sågtandning förhindrar sprickning/spaltning av trät. Fräsrillor ger en bättre försänkning och förhindrar att trät reser sig. Man får en slät och fin yta. Dubbelgänga på skruvspetsen säkrar snabb iskruvning med litet moment. - Mindre risk för att trät spricker. - Fördel vid montage nära kanter. Dubbelgänga minskar friktionen vilket betyder snabbare montage med mindre moment.

60 60 Noteringar

61 Noteringar 61

62 62 Noteringar

63 Noteringar 63

64 64 Noteringar

65 Noteringar 65

66 fischer fischer Med omsättning på över 553 Miljoner Euro, och med dotterbolag över hela världen, är fischer en av världens ledande producenter av infästningsmaterial. Rätt till tekniska ändringar förbehåller. Förbehåll för tryckfel 04/2011 fischer Sverige AB Den mest kända fischerprodukten är nog den klassiska S-pluggen. Den uppfanns av Artur Fischer Idag är det både världens mest köpta och kopierade plugg - så var uppmärksam på mer eller mindre hederliga efterapningar. Idag täcker fischers program varje form av infästningsmaterial. Infästningsmaterial för gör-det-självaren och den yrkesmässige hantverkaren, men också specialprodukter för Storabältsförbindelsen, Öresundstunneln, Metron i Köpenhamn och Malmö citytunneln. fischer är ett innovativt företag: Produkterna utvecklas löpande och nya produkter lanseras konstant. Exempel på detta är SXR, SX, SXS, FUR, UX och PD pluggen, som beskrivs närmare i denna handbok. Här hittar du oss i Sverige: fischer Sverige AB Koppargatan Norrköping Tel: Fax: Återförsäljare
