SS-EN 287-1:2011 och SS-EN ISO 9606 Certifiering av svetsare och kvalitetsstyrning vid svetsning

Storlek: px
Starta visningen från sidan:

Download "SS-EN 287-1:2011 och SS-EN ISO 9606 Certifiering av svetsare och kvalitetsstyrning vid svetsning"

Transkript

1 SS-EN 287-1:2011 och SS-EN ISO 9606 Certifiering av svetsare och kvalitetsstyrning vid svetsning I dagens industriproduktion blir kvalitets styrning vid svetsning allt viktigare. Krav på rätt svets kvalitet ställs i konstruktionsregler, av kunder, av myndigheter etc. Många svetsande företag har redan anpassat sin svetstekniska produktion till de kvalitetsstyrningsstandarder som utarbetats. Styrningen sker genom företagets kvalitetskrav, procedurer och personal. Europeisk samordning I samband med tillämpning av EU-direktiv och tillhörande standarder samt tillverkning för export är svetsarprövning enligt EN 287/ISO 9606 aktuell. Svetsarprövning enligt EN 287/ISO 9606 Svetsarprövningen skall utföras efter en skriven svetsprocedurspecifikation (WPS). De kontraktslutande parterna skall också komma överens om vem som ska granska prövningen. Om övervakning av svetsarprövning utförs av ackredi terat certifieringsorgan och provningen genomförs av ackrediterat laboratorium, kan certifieringsorganet, efter utvärdering av underlaget, certifiera svetsaren enligt EN 287/ISO 9606 samt registrera denne i enlighet med ackrediterings kraven. Genom ackrediterad tredjepartcertifiering erhålls den bredaste acceptans av svetsarprövningen. ISO 3834 Inspecta Sweden AB är ackrediterat certifieringsorgan för personal. Ansökan om certifiering av svetsare enligt EN 287/ISO 9606 innebär att företaget lämnar uppgifter till Inspecta om namn och födelsedata på de personer som skall prövas samt aktuella svets metoder, svetslägen, materialkvaliteter och dimensioner, WPS och eventuella tilläggskrav. Ansökningsformuläret innehåller också de regler som Inspecta har för certifiering av personal och de krav som ställs på svetsare/sökande företag. Q3web är ett internetbaserat system framtaget för att underlätta administration av svetsarprövnings intyg. Här kan du som kund utan kostnad få en överblick över företagets intyg, utföra 6-månadersförlängning, skriva ut intyg och mycket mer. Tillämpning av svetsarprövning enligt EN 287/ISO 9606 i Sverige Allt fler branscher har gått över till svetsar prövning enligt EN 287/ISO Några av de myndigheter som föreskriver om detta är Arbetsmiljöverket, Boverket, Strålsäkerhetsmyndigheten och Trafikverket. För ytterligare information om certifieringsverksamheten kontakta Inspecta Produkt & Personcertifiering EN 473 Svetsarprövning Procedurkvalificering ISO Peter Kihlmark, tel peter.kihlmark@inspecta.com Sofia Eliasson, tel sofia.eliasson@inspecta.com Henrik Svensson, tel henrik.svensson@inspecta.com Du kan även kontakta någon av våra svetskontrollanter på Inspectas lokala kontor. Besök vår hemsida

2 Giltighetsområden enligt SS-EN 287-1:2011 Svetsmetod Metallbågsvetsning med belagd elektrod 111 Metallbågsvetsning med rörelektrod utan gasskydd 114 Pulverbågsvetsning med trådelektrod 121 Pulverbågsvetsning med rörelektrod 125 MIG-svetsning 131 MAG-svetsning med trådelektrod 135 MAG-svetsning med metallpulverfylld rörelektrod 138 MAG-svetsning med flussfylld rörelektrod 136 TIG-svetsning med tillsatsmaterial 141, 145 TIG-svetsning utan tillsatsmaterial 142 Plasmabågsvetsning 15 Gassvetsning 311 Andra smältsvetsmetoder efter överenskommelse Grundmaterial Materialgrupp för provstycke enligt ISO/TR Giltighetsområde Endast den använda svetsmetoden. Undantagna är Metod 135 och metod 138 som ger giltighet för varandra. Metod 141 och metod 145 som ger giltighet för varandra. Metod 141 och 145 ger giltighet för metod 142. Giltighetsområde 1.1, 1.2, 1.4 Stål med en nominell sträckgräns R eh 360 N/mm 2 1.1, 1.2, Normaliserade finkornstål med en nominell sträckgräns 360 N/mm 2 < R eh 460 N/mm 2 Termomekaniskt behandlade finkornstål och gjutstål med en nominell sträckgräns 2 R eh > 360 N/mm 2 Seghärdade stål och utskiljningshärdade stål, undantaget rostfria stål, med en nominell 3 sträckgräns R eh > 360 N/mm 2 4 1) Låglegerade Cr-Mo-(Ni)-stål med Mo 0,7% och V 0,1% 5 1) Vanadinfria Cr-Mo-stål med C 0,35% 6 1) Vanadinlegerade Cr-Mo-(Ni)-stål 7 Ferritiska, martensitiska eller utskiljningshärdade rostfria stål med C 0,35% och 10,5% Cr 30% 1, 2, 3, 9.1, 11 1, 2, 3, 4, 5, 6, 7, 9.1, 11 8 Austenitiska rostfria stål 8, 9.2, 9.3, 10 2) 9.1 Nickellegerade stål med Ni 3% 1, 2, 3, 9.1, , 9.3 Nickellegerade stål med 3% < Ni 10% 1.1, 1.2, 1.4, 9.2, Austenitferritiska (duplexa) stål 8, 9.2, 9.3, 10 2) 11 Stål i grupp 1 men med skillnaden att 0,25% < C 0,5% 1, 11 1) Varmhållfasta stål 2) 8 resp. 10 mot övriga stålsorter Svetsmetod Tillsatsmaterial vid provläggning 1) Giltighetsområde A, RA, RB, RC, RR, R A, RA, RB, RC, RR, R 111 B A, B, RA, RB, RC, RR, R C C 114 Rörelektroder utan gasskydd V, W, Y, Z V, W, Y, Z 131 Trådelektrod Trådelektrod 135, Metallpulverfylld rörelektrod 135, 138 Basisk rörelektrod B B, R, P, Z 136 Rutila rörelektroder R, P Övriga rörelektroder Z R, P, Z 141, 15, 311, 142, 145 Trådelektrod eller stav S S, nm Utan tillsatsmaterial nm nm 1) Typ av tillsatsmaterial vid provläggning av rotsträng utan rotstöd (ss nb) är den typ som är kvalificerad för svetsning av rotsträng i produktion. Godstjocklek Giltighetsområde (mm) t (mm) Stumsvets (BW) Kälsvets (FW) t < 3 t - 2Xt Metod 311: t - 1,5Xt t t Xt Metod 311: 3-1,5Xt t > 12 t 5 3 Ytterdiameter D (mm) D 25 D > 25 Giltighetsområde (mm) D - 2XD 0,5XD (25 mm min.)

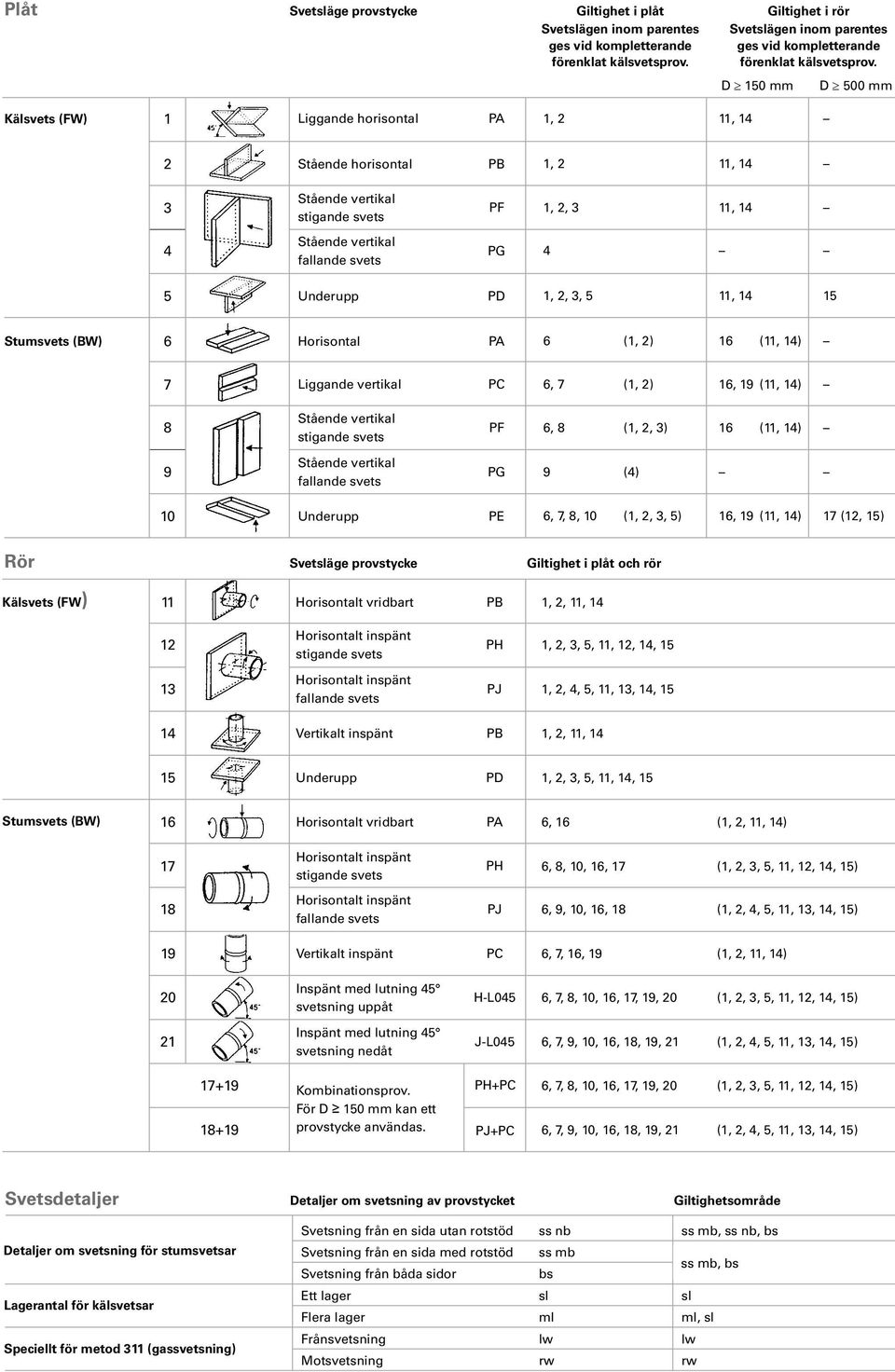

3 Plåt Svetsläge provstycke Giltighet i plåt Giltighet i rör Svetslägen inom parentes Svetslägen inom parentes ges vid kompletterande ges vid kompletterande förenklat kälsvetsprov. förenklat kälsvetsprov. D 150 mm D 500 mm Kälsvets (FW) 1 Liggande horisontal 1, 2 11, 14 2 Stående horisontal 1, 2 11, 14 3 PF 1, 2, 3 11, 14 4 PG 4 5 PD 1, 2, 3, 5 11, Stumsvets (BW) 6 Horisontal 6 (1, 2) 16 (11, 14) 7 Liggande vertikal PC 6, 7 (1, 2) 16, 19 (11, 14) 8 PF 6, 8 (1, 2, 3) 16 (11, 14) 9 PG 9 (4) 10 PE 6, 7, 8, 10 (1, 2, 3, 5) 16, 19 (11, 14) 17 (12, 15) Rör Svetsläge provstycke Giltighet i plåt och rör Kälsvets (FW) 11 Horisontalt vridbart 1, 2, 11, PH 1, 2, 3, 5, 11, 12, 14, PJ 1, 2, 4, 5, 11, 13, 14, Vertikalt inspänt 1, 2, 11, PD 1, 2, 3, 5, 11, 14, 15 Stumsvets (BW) 16 Horisontalt vridbart 6, 16 (1, 2, 11, 14) 17 PH 6, 8, 10, 16, 17 (1, 2, 3, 5, 11, 12, 14, 15) 18 PJ 6, 9, 10, 16, 18 (1, 2, 4, 5, 11, 13, 14, 15) 19 Vertikalt inspänt PC 6, 7, 16, 19 (1, 2, 11, 14) 20 Inspänt med lutning 45 svetsning uppåt H-L045 6, 7, 8, 10, 16, 17, 19, 20 (1, 2, 3, 5, 11, 12, 14, 15) 21 Inspänt med lutning 45 svetsning nedåt J-L045 6, 7, 9, 10, 16, 18, 19, 21 (1, 2, 4, 5, 11, 13, 14, 15) Kombinationsprov. För D 150 mm kan ett provstycke användas. PH+PC PJ+PC 6, 7, 8, 10, 16, 17, 19, 20 (1, 2, 3, 5, 11, 12, 14, 15) 6, 7, 9, 10, 16, 18, 19, 21 (1, 2, 4, 5, 11, 13, 14, 15) Svetsdetaljer Detaljer om svetsning av provstycket Giltighetsområde Detaljer om svetsning för stumsvetsar Lagerantal för kälsvetsar Speciellt för metod 311 (gassvetsning) Svetsning från en sida utan rotstöd ss nb ss mb, ss nb, bs Svetsning från en sida med rotstöd ss mb Svetsning från båda sidor bs ss mb, bs Ett lager sl sl Flera lager ml ml, sl Frånsvetsning lw lw Motsvetsning rw rw

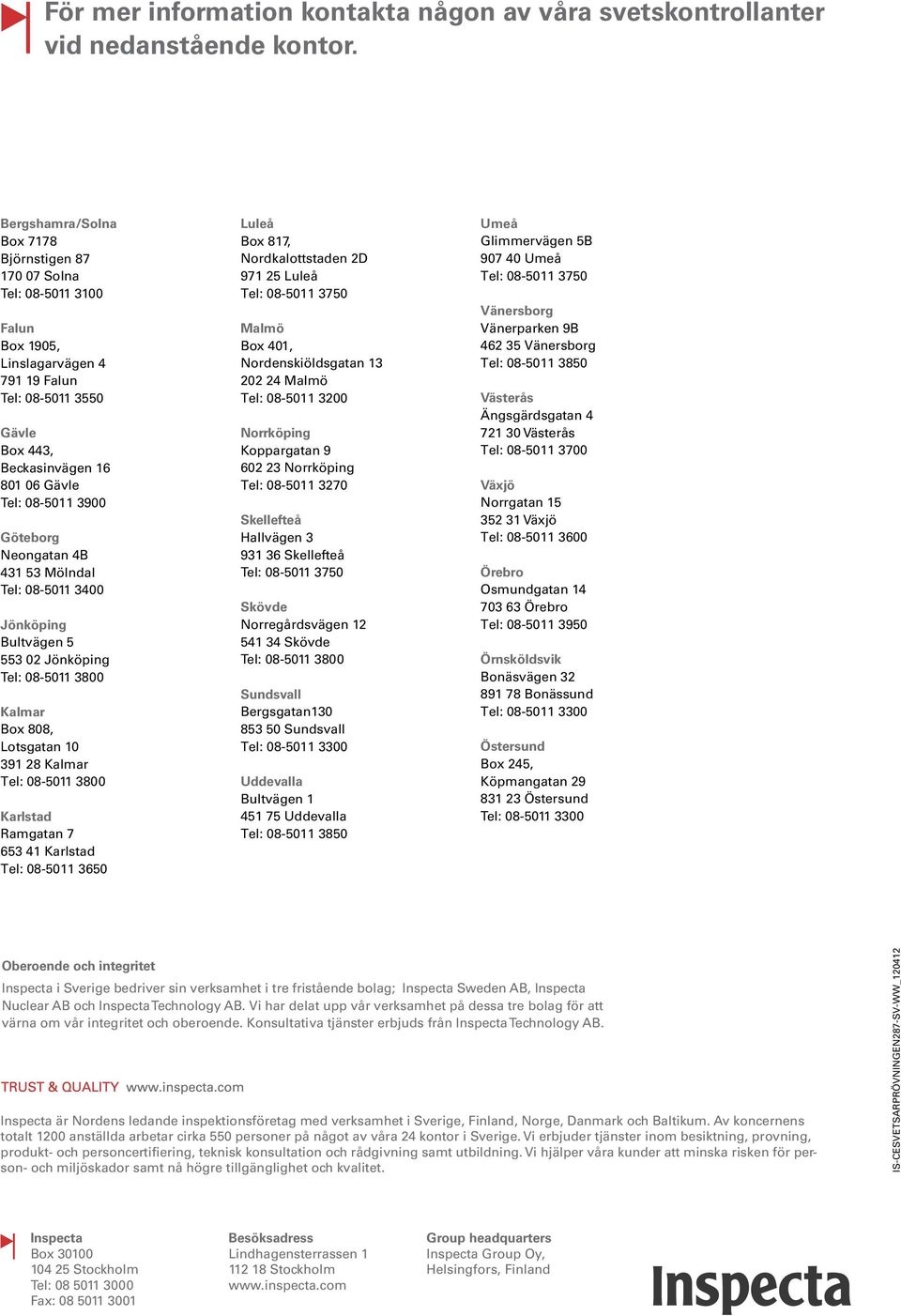

4 För mer information kontakta någon av våra svetskontrollanter vid nedanstående kontor. Bergshamra/Solna Box 7178 Björnstigen Solna Tel: Falun Box 1905, Linslagarvägen Falun Tel: Gävle Box 443, Beckasinvägen Gävle Tel: Göteborg Neongatan 4B Mölndal Tel: Jönköping Bultvägen Jönköping Kalmar Box 808, Lotsgatan Kalmar Karlstad Ramgatan Karlstad Tel: Luleå Box 817, Nordkalottstaden 2D Luleå Malmö Box 401, Nordenskiöldsgatan Malmö Tel: Norrköping Koppargatan Norrköping Tel: Skellefteå Hallvägen Skellefteå Skövde Norregårdsvägen Skövde Sundsvall Bergsgatan Sundsvall Uddevalla Bultvägen Uddevalla Tel: Umeå Glimmervägen 5B Umeå Vänersborg Vänerparken 9B Vänersborg Tel: Västerås Ängsgärdsgatan Västerås Tel: Växjö Norrgatan Växjö Tel: Örebro Osmundgatan Örebro Tel: Örnsköldsvik Bonäsvägen Bonässund Östersund Box 245, Köpmangatan Östersund Oberoende och integritet Inspecta i Sverige bedriver sin verksamhet i tre fristående bolag; Inspecta Sweden AB, Inspecta Nuclear AB och Inspecta Technology AB. Vi har delat upp vår verksamhet på dessa tre bolag för att värna om vår integritet och oberoende. Konsultativa tjänster erbjuds från Inspecta Technology AB. Inspecta är Nordens ledande inspektionsföretag med verksamhet i Sverige, Finland, Norge, Danmark och Baltikum. Av koncernens totalt 1200 anställda arbetar cirka 550 personer på något av våra 24 kontor i Sverige. Vi erbjuder tjänster inom besiktning, provning, produkt- och personcertifiering, teknisk konsultation och rådgivning samt utbildning. Vi hjälper våra kunder att minska risken för person- och miljöskador samt nå högre tillgänglighet och kvalitet. IS-CESVETSARPRÖVNINGEN287-SV-WW_ Inspecta Box Stockholm Tel: Fax: Besöksadress Lindhagensterrassen Stockholm Group headquarters Inspecta Group Oy, Helsingfors, Finland
