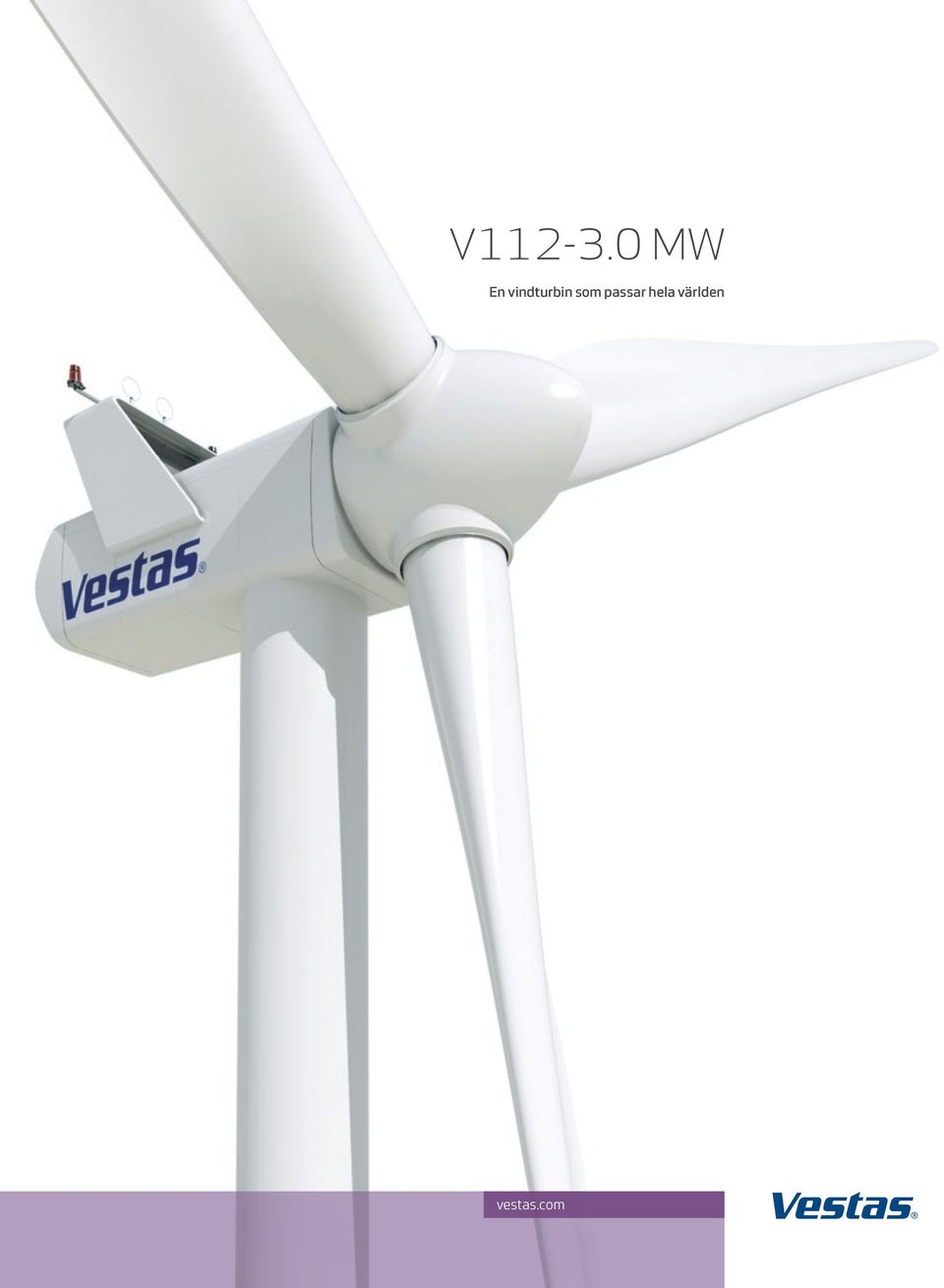

1 V MW En vindturbin som passar hela världen vestas.com

2

3 VI LEVERERAR TILLFÖRLITLIG VINDKRAFT

4

5 EN EFFEKTIV, PÅLITLIG VINDTURBIN SOM PASSAR I HELA VÄRLDEN Effektiv och pålitlig V MW är en effektiv, pålitlig vindturbin som konstruerats för platser på land med svaga och måttliga vindstyrkor, var som helst i världen. Det är dessa områden som utgör morgondagens största marknad för vindkraftsanläggningar. V MW kan generera mer elektricitet än andra turbiner i 3 MW-klassen. Den ger ett enastående rotor-generator-förhållande med högre effektivitet, oöverträffad stabilitet, hållbarhet och tillgänglighet i alla väderförhållanden. Detta sätter en helt ny standard för turbinprestanda och -effektivitet.

6 DET ULTIMATA VALET FÖR STABIL OCH HÖG PRODUKTION Innovativ teknik och mångårig erfarenhet V MW bygger på beprövad och testad teknik som Vestas har förbättrat ytterligare. Vi kallar det innovativ teknik med mångårig erfarenhet. V MW innefattar innovation inom områden som blad- och maskinhusutformning, kylsystem och optimerad drift. V MW har dessutom konstruerats kring ett stort antal standardkomponenter som många leverantörer kan tillhandahålla. Eftersom det är lätt att få tag på reservdelar och komponenter bidrar det till att säkerställa hög tillgänglighet och pålitlighet. Nätintegrering och stabil effekt V MW är konstruerad så att den lätt kan integreras med nuvarande och framtida nät-/kraftverkskonfigurationer utan att det behövs någon kostsam substationsutrustning. V MW gör ditt vindkraftverk kompatibelt med alla anslutningar även i länder som har avancerade nätkoder. Turbinens avancerade system för nätkompatibilitet ger snabb och kraftfull reglering så att både spänningsbalansen och driften i nätet upprätthålls vid kortare nätstörningar.

7 Avancerad elomvandling Den avancerade elomvandlingen ger stabil och skalbar effekt från turbinen. Tillsammans med en flexibel driftstrategi gör den avancerade elomvandlingen att du kan öka strömproduktionen genom att tillfälligt öka belastningen på turbinen under gynnsamma förhållanden.

8 Konstruerad för enkelt underhåll Den nya maskinhusutformningen är ett bra exempel på innovativ teknik med mångårig erfarenhet. Generatorn är inbyggd i maskinhusets golv, vilket ger bättre utrymme och gör det enklare att underhålla komponenterna. Det extra golvutrymmet och de bekvämt placerade sidoluckorna är bara några av de egenskaper som möjliggör både snabbare och enklare service och underhåll. Utformningen gör att utrymmet utnyttjas på ett bättre sätt, och den sätter även nya standarder för ergonomi och säkerhet i maskinhuset. Olika typer av åtgärder kan genomföras både effektivt och säkert. Det finns gott om plats för hantering av reservdelar och huvudkomponenterna kan lätt lyftas upp. På svåråtkomliga platser kan det vara bra att installera huvudkomponenter med hjälp av Vestas innovativa tornkran, som gör att du slipper dyra mobilkranar.

9

10 Drift med reducerad belastning Drift med reducerad belastning ger extra säkerhet på komplicerade platser där områden med extrema stormbyar och andra avvikande vindförhållanden kan uppstå. Drift med reducerad belastning gör att turbinen automatiskt skyddas mot onödigt slitage som kan skada turbinen och förkorta livslängden för vissa komponenter. Förvärmning av huvudkomponenter Kylsystemet i V MW används också till förvärmning, vilket förhindrar kondens. Viktiga komponenter som generator, växellåda, omvandlare och hydrauliksystem för rotorblad värms upp inifrån med hjälp av varmt vatten i kylesystem när turbinen startar om efter ett produktionsstopp i kallt väder. Automatisk smörjning Den automatiska smörjningen av pitchsystemet, navet, girsystemet, huvudaxeln och generatorn ökar pålitligheten samtidigt som behovet av antal servicetillfällen minskar.

11 TILLVAL Det finns ett antal olika tillval för V MW, vilket gör att lokala krav kan följas och kundens behov och önskemål uppfyllas. Dessa är: Tillståndsövervakningssystem Markeringar på rotorbladen för flygtrafik Flygljus Rökdetektorer Brandsläckarsystem i maskinhuset Företagslogotyp Lågtemperaturdrift ner till 30 C Isvarningssystem

12 NYSKAPANDE DESIGN CoolerTop sparar energi och sänker ljudnivåerna Miljövänliga CoolerTop är ytterligare ett exempel på den toppmoderna tekniken i V MW. Vattnet som används i turbinens kylsystem kyls ned genom att vind leds in i värmeväxlaren. Antalet rörliga delar och elkomponenter i kylsystemet är därför mindre, vilket bidrar till ökad tillförlitlighet. CoolerTop minskar turbinens egen energiförbrukning och håller nere ljudnivåerna. Det här gör att V MW är en vindturbin som inte stör omgivningen. CoolerTop ser också till att det finns tillräcklig avkylning även på höga höjder, vilket ytterligare ökar turbinens lämplighet för användning nästan överallt i världen. Kan installeras nästan var som helst i världen Även om V MW är världens största massproducerade vind turbin för platser med svaga och måttliga vindstyrkor, följer den alla standardgränser för transportering. Turbinen kan, trots sina 54,6-metersblad, transporteras till de flesta platser i världen utan att det krävs särskilda avgifter eller restriktioner som kan leda till förseningar eller ökade kostnader för vindkrafts projektet.

13

14 Ett stort steg i den aerodynamiska utvecklingen Vi på Vestas är kända för att konstruera och tillverka några av världens lättaste och mest effektiva rotorblad blad som ger högsta möjliga effekt samtidigt som de belastar turbinen på minsta möjliga sätt. Med de nyskapande 54,6-metersbladen på V MW har Vestas tagit ytterligare ett stort steg inom aerodynamiken. Även om de här bladen har samma bredd som 44-metersbladen så har de en svepyta som är 55 % större, vilket ger en betydligt högre effekt. Bladen är också utformade så att de är mindre känsliga för smuts, vilket ger högre prestanda på platser som är utsatta för salt, insekter och övriga partiklar i luften. Låga ljudnivåer, hög produktivitet V MW är en tystgående vindturbin även vid optimal drift, men den är till och med ännu tystare vid ljudbegränsad drift. Turbinen kan användas i olika konfigurerbara lägen med angivna decibelintervall utan att produktiviteten påverkas. Det här gör att V MW är lämplig för användning var som helst i världen där det finns begränsningar för ljudnivån.

15

16 VESTAS TAR HAND OM DIN INVESTERING DYGNET RUNT Komponenternas livslängd kontrolleras På Vestas testcenter och FoU-anläggningar använder ingenjörer och experter toppmoderna testmetoder för att se till att alla komponenter och system uppfyller uppsatta standarder för säkerhet, prestanda och pålitlighet under deras 20-åriga livscykel. De här testerna prövar komponenterna under extrema förhållanden. En av metoderna kallas Highly Accelerated Life Testing och genomförs till viss del i en s.k. HALT-kammare. Extrema temperaturvariationer i kombination med kraftiga vibrationer är bara några av de belastningstester som komponenterna får genomgå. Det här gör att Vestas kan upptäcka och förebygga konstruktionsfel långt innan turbinerna når marknaden. Overvakning dygnet runt alla dagar Våra övervakningscenter har bemanning dygnet runt hela året och omfattar övervakning i realtid, felsökning på distans och andra tjänster. Potentiella fel och avbrott kan också upptäckas innan de inträffar eftersom data från vindturbinerna samlas in och analyseras. Det här gör att vi kan förbereda en plan för förebyggande underhåll så att du slipper oväntade produktionsstopp och dyra avbrott. Service och underhåll Vestas har servicecenter över hela världen och vi kan tillgodose alla behov för dina vindturbiner. Det kan gälla allt från enkel rengöring och planerat underhåll till nödutryckningar och inspektioner på plats.

17 Underhåll och minskade driftsrisker Dina vindturbiner måste underhållas med största omsorg så att du inte utsätter dina investeringar för onödiga risker. Det är precis det AOM (Active Output Management) är framtaget för. Du får största möjliga och mest stabila kapitalavkastning från din Vestas-vindturbin under dess livstid. AOM innebär ett antal fördelar, t.ex. detaljerade planer för service och underhåll, övervakning via Internet, optimering och felsökning. Vi erbjuder även en tillgänglighetsgaranti då Vestas betalar ett kompensationsbelopp om turbinen inte uppfyller de överenskomna tillgänglighetsmålen. Projekthantering för effektiva anläggningar Ju mer anpassade turbinerna är för just din plats, desto lönsammare blir din vindkraftsanläggning. Därför erbjuder Vestas projekthantering redan från de inledande vindmätningarna till det körklara vindkraftverket. Vi har mer än 30 års internationell erfarenhet och många lokala experter, vilket gör att vi kan: Utföra vind- och platsundersökningar Dimensionera vindkraftsprojektet Välja vindturbinstyp Installera vindkraftsparken Ge service och underhåll under turbinens livscykel Övervaka och felsöka på distans.

18 TEKNISKA DATA FÖR V MW Effektreglering pitchreglerad med ställbar hastighet Driftdata Märkeffekt kw Inkopplingsvind 3 m/s Märkvind 12 m/s Urkopplingsvind 25 m/s Vindklass IEC IIA/IIIA Max. höjd över havet 1500 m Intervall för drifttemperatur standard -20 C till 40 C lågtemperaturalternativ 30 C till 40 C Ljudnivå 7 m/s 100 db(a) 8 m/s 102,8 db(a) 10 m/s 106,5 db(a) Vid 95 % märkeffekt 106,5 db(a) Effektkurva V MW Effekt (kw) Vindhastighet (m/s) Rotor Rotordiameter: 112 m Svepyta 9852 m² Torn Typ Navhöjder El Frekvens Omformartyp Generatortyp rörformat ståltorn 84, 94 och 119 m 50 Hz/60 Hz Fullskalig konverterare permanentmagnetgenerator Huvuddimensioner Rotorblad Längd Max vingbredd Maskinhus Höjd för transport Höjd installerat Bredd Längd Torn Max. sektionslängd Max. diameter Nav Höjd Diameter Max. vikt per enhet för transport 54,6 m 4 m 3,3 m 3,9 m 3,9 m 14 m 32,5 m 4,2 m 3,9 m 3,2 m 70 ton Den här produkten säljs inte i USA och Kanada. Alla specifikationer kan ändras utan föregående avisering.

19 Nr 1 inom modern energi Världen behöver större tillgång på ren, hållbar energi. Modern energi som främjar hållbar utveckling och ett bättre liv för alla invånare på vår planet. Vestas vindkraftverk genererar redan mer än 60 miljoner MWh elektricitet varje år. Det är faktiskt tillräckligt för att försörja hela Spanien. Men vi nöjer oss inte med det. Vestas har mer än 30 års erfarenhet inom vindenergi och fortsätter att gå i spetsen och uppnå resultat som omvandlar hela branschen. Vårt senaste genombrott är V MW nästa stora steg inom modern energi.

20 Nr 1 inom modern energi Vestas Wind Systems A/S Alsvej Randers SV Danmark Tel: Fax: vestas@vestas.com vestas.com
