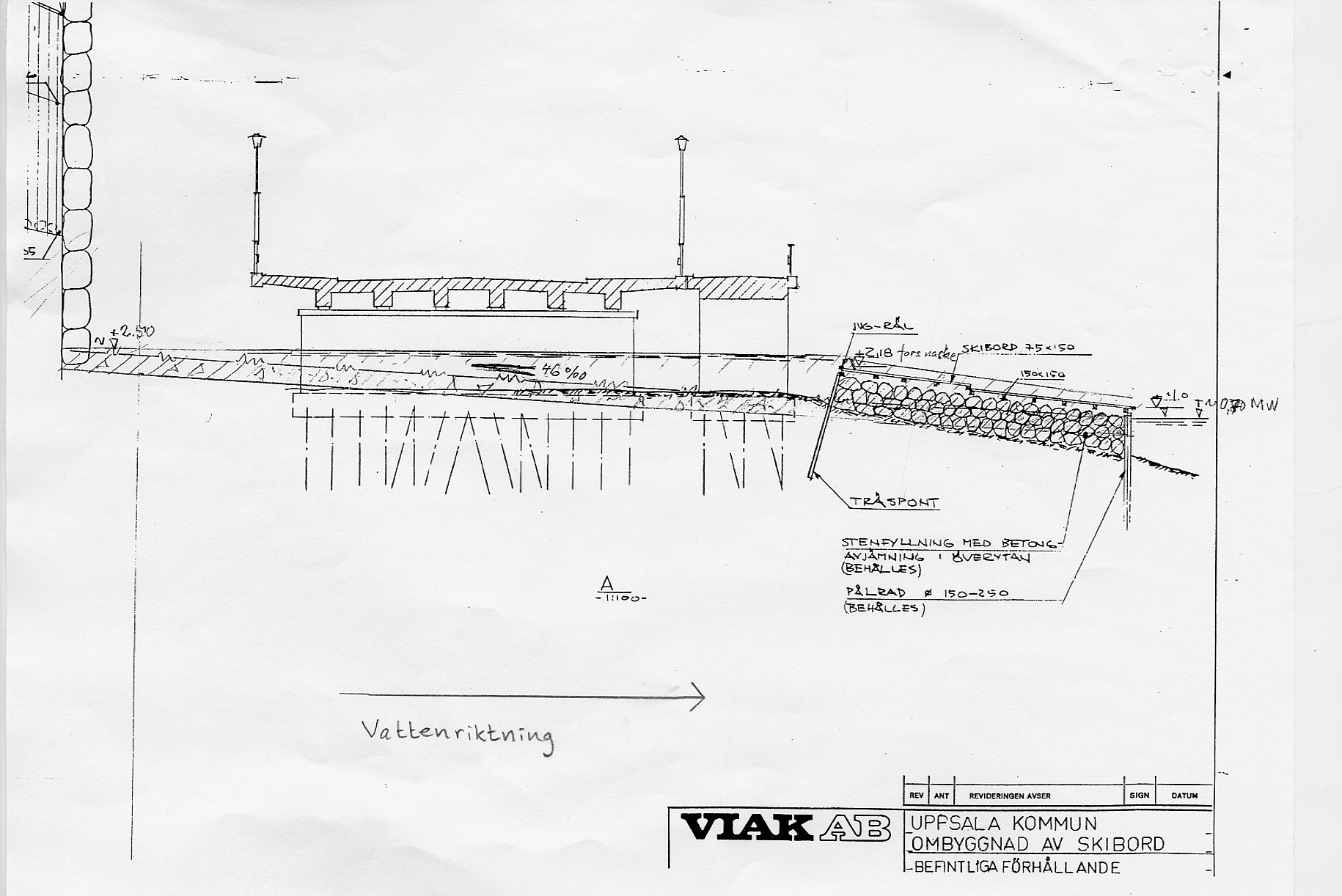

17 Fallkonstruktionen är förankrad i brofundamenten. Kajkanterna och husgrunderna såväl uppströms som nedströms är förankrade i den underliggande marken med träpålar, s.k. rustbäddar. Träpålningen är beroende av att vattennivån inte sjunker. Om de kommer i kontakt med syre kan de börja ruttna (Ahlgren & Hult, muntligen, 2002). Bild 10. Teknisk ritning över Islandsfallets nuvarande konstruktion. Bilden är en genomskärning sedd från sidan. Pilen visar vattenriktningen. 2.4 FÖRUTSÄTTNINGAR Planförhållanden En översiktsplan för Uppsala stad finns på utställning mellan 8 april och 3 juni Den kommer efter att den antas ersätta den gamla kommunomfattande översiktsplanen som antogs 1990 inom plangränserna för Uppsala stad. I utställningshandlingen till den nya översiktsplanen står att kända lekplatser för fisk ska skyddas. Målsättningen är på lång sikt att de vandringshinder som idag finns vid Islandsfallet, Kvarnfallet, Ulva Kvarn och Jumkilsån (Karta 2) ska undanröjas så att artens fortlevnad säkerställs (Översiktsplan, 2002). Islandsfallet i sig självt är inte detaljplanelagt. Fyrisån nedströms Islandsfallet är ett vattenområde som inte får utfyllas eller överbyggas. Den östra kajkanten får ej bebyggas utöver dagens befintliga bebyggelse (Detaljplan 9A). På västra sidan av Fyrisån i närheten av Islandsfallet ligger Pumphuset, Svettis och Flustret som är kulturhistoriskt värdefull bebyggelse (Karta 1) Åtgärder får inte vidtas som minskar dessa byggnaders kulturhistoriska värde (Detaljplan 60E). 17
