1 Sintorp 4:3, Frillesås, Kungsbacka kommun Översiktlig miljöteknisk markundersökning

2 Sintorp 4:3, Frillesås, Kungsbacka kommun Översiktlig miljöteknisk markundersökning Beställare: Kungsbacka kommun Förvaltningen för Plan & Bygg Kungsbacka Beställarens representant: Maria Malone Konsult: Uppdragsledare Handläggare Norconsult AB Box Göteborg Katarina Holmgren Hans Diechle Uppdragsnr: Filnamn och sökväg: Kvalitetsgranskad av: n:\104\12\ \5 arbetsmaterial\01 dokument\n\pm\pm mtmu karlavagnsplatsen docx Katarina Holmgren

3 \\norconsultad.com\dfs\swe\göteborg\n-data\104\12\ \5 arbetsmaterial\01 dokument\n\pm\ pm mtmu sintorp 4-3.docx 3 (18) Innehållsförteckning Sammanfattning Inledning Uppdrag och syfte Områdesbeskrivning Markanvändning Tidigare verksamhet Planerad markanvändning Riktvärden och tillståndsbedömning Riktvärden och riktlinjer - jord Riktvärden - Grundvatten Undersökning Fältundersökning Laboratorieanalyser Resultat och utvärdering Jord Grundvatten Slutsats och rekommendationer Referenser Bilagor Bilaga 1 Bilaga 2A Bilaga 2B Bilaga 3A Bilaga 3B Bilaga 4B Situations- och provtagningsplan Fältprotokoll jord Fältprotokoll vatten Sammanställning av analysresultat jord Sammanställning av analysresultat vatten Analysrapporter jord Analysrapport vatten Sintorp 4:3, Frillesås, Kungsbacka kommun Översiktlig miljöteknisk markundersökning

4 \\norconsultad.com\dfs\swe\göteborg\n-data\104\12\ \5 arbetsmaterial\01 dokument\n\pm\ pm mtmu sintorp 4-3.docx 4 (18) Sammanfattning På uppdrag av Kungsbacka kommun har Norconsult AB utfört en översiktlig miljöteknisk markundersökning i samband med detaljplanearbete på fastigheten Sintorp 4:3 i Frillesås. Inom aktuellt område är det planerat att byggas småhus, eventuellt är kommunen intresserad av att det byggs en gruppbostad. Detta innebär olika markarbeten. Syftet med utförda provtagningar är att få en uppfattning om föroreningssituationen i marken och i grundvattnet inom det område där bebyggelsen planeras. Undersökning av jord gjordes i tio provpunkter. I provpunkterna användes skruvborr för att ta ut prover. Skruvprovtagningen gjordes ned till maximalt 2 m under markytan. I samband med jordprovtagningen installerades två grundvattenrör ner till 4 m under markytan. Jordlagerföljden består generellt av ett mullager (översta lagret) ned till 0,2 0,3 m, sedan följer ett sandlager ned till ca 0,35 0,7 m som underlagras av ett lerlager som sträcker sig till mer än 2 m djup. I mulljorden och underliggande sandlager har förhöjda er av klororganiska pesticider påvisats. Halterna är dock låga och avtar med djupet. Grundvattenprov visade att vattnet är påverkat av pesticider. Halten som påvisades är låg. Halten är lägre än Livsmedelsverkets gränsvärde för otjänligt vatten. Finns det behov av att använda de ytliga jordlagren inom området rekommenderar Norconsult att en fördjupad riskbedömning med platsspecifika riktvärden tas fram. Ska de ytliga jordlagren hanteras som s.k. Fall B-massor (d.v.s. transporteras bort från området) rekommenderar Norconsult att mulljorden och underliggande sandlager inom området schaktas ur och hanteras som lätt förorenad jord. Föroreningen är inte avgränsad i djupled och Norconsult rekommenderar att man inför planerad byggnation av området utför kompletterande undersökning för att avgränsa förhöjda er i djupled. Schakt av förorenad jord är en anmälningspliktig verksamhet. Anmälan måste upprättas och lämnas in till tillsynsmyndigheten i god tid innan schaktarbeten påbörjas Sintorp 4:3, Frillesås, Kungsbacka kommun Översiktlig miljöteknisk markundersökning

5 \\norconsultad.com\dfs\swe\göteborg\n-data\104\12\ \5 arbetsmaterial\01 dokument\n\pm\ pm 5 (18) 1 Inledning På uppdrag av Kungsbacka kommun har Norconsult AB utfört en översiktlig miljöteknisk markundersökning i samband med detaljplanearbete på fastigheten Sintorp 4:3 i Frillesås. På fastigheten har det tidigare odlats olika växter. Inom aktuellt område är det planerat att byggas småhus, eventuellt är kommunen intresserad av att det byggs en gruppbostad. Detta innebär olika markarbeten. Överskottsmassor kan uppkomma vid planerade arbeten. 2 Uppdrag och syfte Syftet med utförda provtagningar är att få en uppfattning om föroreningssituationen i marken och i grundvattnet inom det område där bebyggelsen planeras. I föreliggande undersökning har verksamhetshistorik och fältobservationer fått styra vilka analyser som skulle utföras på området Sintorp 4:3, Frillesås, Kungsbacka kommun Översiktlig miljöteknisk markundersökning

6 \\norconsultad.com\dfs\swe\göteborg\n-data\104\12\ \5 arbetsmaterial\01 dokument\n\pm\ pm mtmu sintorp 4-3.docx 6 (18) 3 Områdesbeskrivning Det aktuella området är ca 1, 35 ha stort och ligger norr om ett nybyggt villaområde vid Rödklintsvägen. Väster om planområdet ligger en brandstation och nordväst om området ligger en större grannfastighet. Fastigheten gränsar till en bäckravin som ligger ca 20 m från plangränsen i det nordöstra hörnet. Hela området består av före detta jordbruksmark som idag har växt igen, se Figur 1 och Figur 2 samt situations- och provtagningsplan i Bilaga 1. Figur 1. Det aktuella (rödmarkerat) planområdet ligger i Frillesås norr om Rödklintsvägen (genom Sintorp 4:3, Frillesås, Kungsbacka kommun Översiktlig miljöteknisk markundersökning

7 \\norconsultad.com\dfs\swe\göteborg\n-data\104\12\ \5 arbetsmaterial\01 dokument\n\pm\ pm 7 (18) Figur 2. Ortofoto över aktuellt område. Foto taget när marken fortfarande brukades (genom Markytan inom området är plan och varierar mellan ca m och m (RH2000). Enligt SGUs jordartskarta (SGU, 2015 består jordlagret inom västra delen av området av postglacial finsand och östra delen av området av glacial lera. Enligt SGUs brunnskarta (SGU, 2015 ligger närmaste energibrunnar ca 150 m söder om området och 250 m norr om området. Närmaste övrig brunn ligger ca 300 m sydväst om området (användning okänd). Närmaste recipient är en bäck som ligger ca 20 m från plangränsen i det nordöstra hörnet. Enligt VISS och Länsstyrelsens webbtjänster (VISS, 2015; Länsstyrelsen, 2015) finns det inga skyddsobjekt i närheten av undersökningsområdet (Natura område, naturreservat, riksintresse, vattenskyddsområde, strandskydd m.m.). 4 Markanvändning 4.1 Tidigare verksamhet På den ekonomiska kartan från år 1965 är området markerat som åkermark, se rödmarkerat område i Figur Sintorp 4:3, Frillesås, Kungsbacka kommun Översiktlig miljöteknisk markundersökning

8 \\norconsultad.com\dfs\swe\göteborg\n-data\104\12\ \5 arbetsmaterial\01 dokument\n\pm\ pm mtmu sintorp 4-3.docx 8 (18) Figur 3. Ekonomisk karta från 1965 ( Enligt Länsstyrelsens webbtjänst ligger ingen MIFO-klassad verksamhet i närheten av aktuellt område. De närmaste angivna verksamheterna är en betong- och cementindustri, ca 200 m sydväst om området och en förbränningsanläggning ca 300 m sydöst om området (Länsstyrelsen, 2015). Vid kontakt med kommunen fanns inga uppgifter om tidigare utförda markmiljöundersökningar inom aktuellt område. Enligt den förra ägaren till den undersökta fastigheten har marken enbart använts som jordbruksmark. De sista ca 30 åren har marken varit utarrenderad. Det har då odlats bl.a. blommor och meloner. Arrendatorn hävdar att traditionella bekämpningsmedel använts såsom svampmedel och ogräsmedel. Det kan dock inte uteslutas att klororganiska pesticider någon gång använts som bekämpningsmedel på jordbruksmarken. Enligt stationsansvarig på brandstationen har inga brandövningar utförts på den undersökta marken Sintorp 4:3, Frillesås, Kungsbacka kommun Översiktlig miljöteknisk markundersökning

9 \\norconsultad.com\dfs\swe\göteborg\n-data\104\12\ \5 arbetsmaterial\01 dokument\n\pm\ pm 9 (18) Om det förekommit övningar har dessa utförts på asfaltsytan runt brandstationen. Asfaltsytan har en gallerbrunn på framsidan och en på baksidan av brandstationen som gör det möjligt för använt släckvatten att rinna ut. 4.2 Planerad markanvändning Undersökningsområdet avses användas för bostadsändamål. 5 Riktvärden och tillståndsbedömning 5.1 Riktvärden och riktlinjer - jord Ett områdes markanvändning styr de aktiviteter som förekommer inom området och därmed vilka grupper som kan exponeras och i vilken omfattning. Markanvändningen påverkar även de krav som kan ställas på skydd av markmiljön inom området. De generella riktvärden som Naturvårdsverkets tagit fram anger föroreningser i jord under vilka risken för negativa effekter på människor och miljö normalt är acceptabel (Naturvårdsverket, I Naturvårdsverkets riktvärdesmodell används två olika typer av markanvändning för beräkning av naturvårdsverkets generella riktvärden: Känslig Markanvändning (KM) där markkvaliteten inte begränsar val av markanvändning. Alla grupper av människor kan vistas permanent inom området under en livstid. De flesta markekosystem samt grundvatten och ytvatten skyddas. KM gäller generellt för bostadsmark. Mindre Känslig Markanvändning (MKM) där markkvaliteten begränsar val av markanvändning till t.ex. kontor, vägar eller industrier. Exponerade grupper antas vara personer som vistas inom området under sin yrkesverksamma tid. Barn och äldre antas vistas tillfälligt inom området. Markkvaliteten ger förutsättningar för markfunktioner som är av betydelse vid MKM. Grundvatten (på ett avstånd om 200 m) samt ytvatten skyddas Sintorp 4:3, Frillesås, Kungsbacka kommun Översiktlig miljöteknisk markundersökning

10 \\norconsultad.com\dfs\swe\göteborg\n-data\104\12\ \5 arbetsmaterial\01 dokument\n\pm\ pm mtmu sintorp 4-3.docx 10 (18) Eftersom svenska riktvärden helt saknas för klororganiska bekämpningsmedel i jord används holländska riktvärden för dessa föroreningar (RIVM, 2000). Dessa är inte direkt applicerbara på svenska förhållanden men holländska riktvärden och beräkningsmodeller har till stor del används i framtagandet av naturvårdsverkets vägledande rapportserie för arbetet med förorenade områden (Naturvårdsverket De holländska riktvärdena anges i mål- och interventionsvärden (target values och intervention values) där målvärdet är det tillstånd då mediet kan betraktas som rent (RIVM, 2000). Interventionsvärdet är en indikativ nivå för kraftigt förorenad jord då utredning och åtgärd bör genomföras. Eftersom den framtida användningen av det undersökta området är avsedd för bostadsbebyggelse klassificeras detta till KM enligt Naturvårdsverkets generella riktlinjer. 5.2 Riktvärden - Grundvatten För grundvatten finns inga generella riktvärden liknande de som finns för jord. Istället jämförs uppmätta er med olika riktvärden beroende på förorening. Som riktvärde för metaller i grundvatten har SGU:s tillståndsklasser från rapporten bedömningsgrunder för grundvatten använts (SGU, 2013). Dessa är indelade i fem klasser, där klass 1 innebär ingen påverkan och klass 5 mycket stark påverkan. Haltgränserna är dels baserade på variationer i er i landet och dels på riktvärden för dricksvatten från Livsmedelsverket. Halter motsvarande klass 5 innebär att vattnet är otjänligt som dricksvatten, vatten med er motsvarande klass 4 eller lägre kan användas som dricksvatten (SGU, 2013). Den största exponeringsrisken för människor med avseende på metaller i grundvatten är via intag. Eftersom svenska riktvärden helt saknas för klororganiska pesticider i grundvatten används holländska riktvärden (target och intervention values) för dessa föroreningar (RIVM, 2000). De holländska riktvärdena anges i mål- och interventionsvärden (target values och intervention values) där målvärdet är det tillstånd när mediet kan betraktas som rent (RIVM, 2000). Interventionsvärdet är en indikativ nivå för kraftigt förorenat vatten när utredning och åtgärd bör genomföras Sintorp 4:3, Frillesås, Kungsbacka kommun Översiktlig miljöteknisk markundersökning

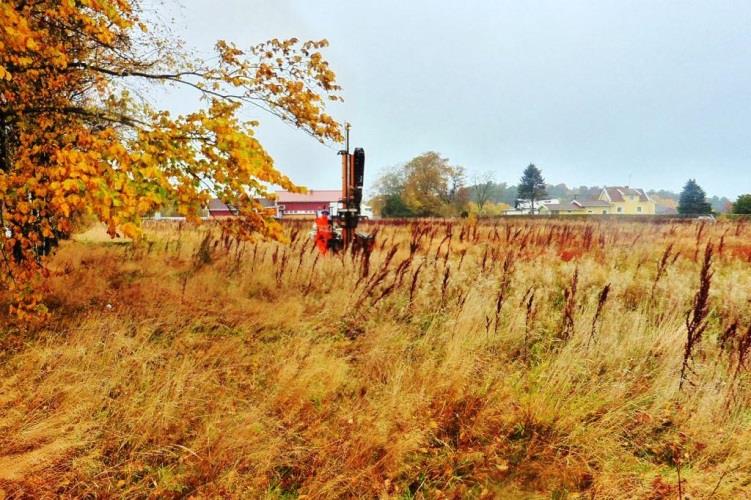

11 \\norconsultad.com\dfs\swe\göteborg\n-data\104\12\ \5 arbetsmaterial\01 dokument\n\pm\ pm 11 (18) 6 Undersökning 6.1 Fältundersökning Fältundersökningen av jord och etablering av grundvattenrör utfördes av Norconsult den 22 oktober 2015, med Norconsult Fältgeoteknik AB som borrentreprenör. Den 3 november 2015 togs prover ut för analys av grundvattnet. Provpunkterna fördelades ut över hela området, se situation- och provtagningsplan i Bilaga 1. Undersökning av jord gjordes i tio provpunkter. I provpunkterna användes skruvborr för att ta ut prover. Skruvprovtagningen gjordes ned till maximalt 2 m under markytan. Samlingsprover uttogs på jordmaterialet för respektive skikt. Jordlagerföljden består generellt av ett mullager (översta lagret) ned till 0,2 0,3 m, sedan följer ett sandlager ned till ca 0,35 0,7 m som underlagras av ett lerlager som sträcker sig till mer än 2 m djup. De prover som avvek från ovan nämnda jordlagerföljd var NC 05 och NC 08. I NC 05 finns lerlager som är insprängda mellan mulljordslagren. Detta tyder på att de ytliga jordlagren på denna yta består av fyllning. I NC 08 finns lager av siltig sand och sandigt grus ovan lerlagret. Detta kan tyda på en ledningsgrav, se Figur 4. Inom området låg en lång brandslang som var mossbeklädd. Denna har möjligtvis använts till bevattning. Ett fältprotokoll upprättades där jordart och synintryck dokumenterades, se Bilaga 2A Sintorp 4:3, Frillesås, Kungsbacka kommun Översiktlig miljöteknisk markundersökning

12 \\norconsultad.com\dfs\swe\göteborg\n-data\104\12\ \5 arbetsmaterial\01 dokument\n\pm\ pm mtmu sintorp 4-3.docx 12 (18) Figur 4. Bild på skruv NC 08, 0-1 m, med lager av siltig sand och sandigt grus. Alla uttagna jordprover analyserades med avseende på förekomst av lättflyktiga kolväten (VOC) med hjälp av PID (fotojonisationsdetektor). Lättflyktiga kolväten är bl a petroleumprodukter och lösningsmedel. Resultatet visade på måttligt höga värden. Högsta värdet var i mulljorden i provpunkt NC08:01 (74 ppm). Eftersom inga observationer i fält (lukt och synintryck av material) gav någon indikation på närvaro av lättflyktiga kolväten togs inga prover ut för sådana analyser. Utifrån vad som observerats i fält valdes jordprover ut för att skickas till Eurofins som är ett ackrediterat laboratorium. I samband med jordprovtagningen installerades två grundvattenrör ner till ca 4 m under markytan. Borrhålen tätades med sand och i översta lagret med bentonitlera. Grundvattenrören var av typen PEH-rör, 63 mm i diameter Sintorp 4:3, Frillesås, Kungsbacka kommun Översiktlig miljöteknisk markundersökning

13 \\norconsultad.com\dfs\swe\göteborg\n-data\104\12\ \5 arbetsmaterial\01 dokument\n\pm\ pm 13 (18) Mätning av grundvattennivån och omsättning av rören gjordes samma dag efter att jordprovtagningen hade slutförts. Ostabiliserad grundvattenyta uppmättes till ca 3,1 m u my i borrhål NC 03 (NCV 03) och ca 2,31 m u my i borrhål NC 05 (NCV 05). Efter tolv dagar, när vattnets fysio-kemiska egenskaper stabiliserats, mättes återigen vattennivån i de två grundvattenrören. Grundvattennivån i provpunkt NC 03 (NCV 03) var då ca 1,04 m u my och i provpunkt NC 05 (NCV 05) ca 2,33 m under markytan. Provtagning av grundvatten utfördes med bailer. Eftersom den stabiliserade grundvattennivån var lägre i NC 05 (NCV 05) än i NC 03 (NCV 03) antas flödesriktningen från området mot bäcken vara nordöstlig. Av denna anledning valdes provpunkt NC 05 (NCV 05) ut för vattenanalyser som skickats till Eurofins. Ett fältprotokoll upprättades där omsättningsvolym och nivåmätning dokumenterades, se Bilaga 2B. Inmätning av provtagningspunkter gjordes med GPS av Norconsult fältgeoteknik AB. 6.2 Laboratorieanalyser Mulljorden analyserades i sex punkter med avseende på klororganiska pesticider och i fyra punkter med avseende på metaller och PAH (polycykliska aromatiska kolväten). Sandlagret analyserades i fyra punkter med avseende på klororganiska pesticider. Grusig sand och lera analyserades i varsin punkt med avseende på metaller och PAH. TOC (totalt organiskt kolinnehåll) analyserades i två prov. Analyser på grundvattnet gjordes med avseende på pesticider och metaller. För att se vilka analyser som har utförts i respektive provpunkt, se Bilaga 2, 3 och 4. 7 Resultat och utvärdering En sammanställning av analysresultaten redovisas i Bilaga 3A och 3B och laboratoriets analysrapporter redovisas i och 4B Sintorp 4:3, Frillesås, Kungsbacka kommun Översiktlig miljöteknisk markundersökning

14 \\norconsultad.com\dfs\swe\göteborg\n-data\104\12\ \5 arbetsmaterial\01 dokument\n\pm\ pm mtmu sintorp 4-3.docx 14 (18) 7.1 Jord Nedanstående resultat för pesticider redovisas både i och TS. I detta fall påverkar inte det resultaten mycket utan endast med ett par procent. I mulljorden påvisade samtliga analysresultat (sex st) förhöjda er av endosulfan total (mellan ). Det holländska målvärdet och interventionsvärdet är 0,01 respektive 4000 TS. Fyra av dessa prover hade även förhöjda er av dieldrin (mellan 1,5-2,5 TS). Det holländska målvärdet är 0,5 TS. Det holländska interventionsvärdet för driner (aldrin, dieldrin och endrin tillsammans) är 4000 TS. I sandlagret påvisade två av fyra analysresultat förhöjda er av endosulfansulfat. Detta syns inte i resultaten av endosulfan total eftersom den totala en är mindre än 2,7, vilket är under rapporteringsgränsen. Dieldrin är ett insektsbekämpningsmedel och kan även förekomma som nedbrytningsprodukt från aldrin, som också är ett insektsbekämpningsmedel. Dieldrin klassificeras av kemikalieinspektionen som att ha hög akut giftighet och miljöfarlighet, och förbjöds 1970 (KIFS 2008:3). Ämnet binder hårt till jord och tas upp av växterna, samt bryts långsamt ner både i naturen och i organismen. Även endosulfan är ett insektsbekämpningsmedel och bedöms som akut giftigt för både djur och människor. Analys av metaller i jordprover visar generellt låga er, under riktvärdet för KM, inom hela undersökningsområdet. Undantaget är ett prov i torrskorpeleran på nivån meter under markytan. I detta prov påvisades en av kobolt (16 mg/kg TS) som ligger strax över riktvärdet för KM (15 mg/kg TS). 7.2 Grundvatten I grundvattnet visade en analys av metaller (arsenik) på måttlig. De andra analyserna av metaller hade låga eller mycket låga er. För pesticider fanns inga analyser som påvisade pesticider utom en (terbutylazin-2- hydroxy). Halten av denna var 0,02 µg/l. Eftersom det saknas jämförbara riktvärden för denna pesticid görs en jämförelse med Livsmedelsverkets föreskrifter Sintorp 4:3, Frillesås, Kungsbacka kommun Översiktlig miljöteknisk markundersökning

15 \\norconsultad.com\dfs\swe\göteborg\n-data\104\12\ \5 arbetsmaterial\01 dokument\n\pm\ pm 15 (18) Enligt Livsmedelsverkets föreskrifter om dricksvatten får en av ett enskilt bekämpningsmedel inte överstiga 0,1 µg/l (Livsmedelsverket, 2001). Därmed är en av terbutylazin-2-hydroxy lägre än Livsmedelsverkets gränsvärde för otjänligt vatten. 8 Slutsats och rekommendationer I mulljorden och underliggande sandlager har förhöjda er av klororganiska pesticider påvisats. Halterna är dock låga och avtar med djupet. Grundvattenprovet visade att vattnet är påverkat av pesticider. Halten som påvisades är låg. Halten är lägre än Livsmedelsverkets gränsvärde för otjänligt vatten. Sammantaget visar utförda undersökningar att området är lätt påverkat av bekämpningsmedel. Ska de ytliga jordlagren hanteras som s.k. Fall B-massor (d.v.s. transporteras bort från området) rekommenderar Norconsult att mulljorden och underliggande sandlager inom området schaktas ur och hanteras som lätt förorenad jord. Efter urschaktning bör schaktbotten analyseras med avseende på bekämpningsmedel för att verifiera att underliggande lager är rent. Alternativt utförs kompletterande undersökning innan schaktarbeten påbörjas för att avgränsa förhöjda er i djupled. Finns det behov av att använda de ytliga jordlagren inom området rekommenderar Norconsult att en fördjupad riskbedömning med platsspecifika riktvärden tas fram. Syftet med den fördjupade riskbedömningen är att bedöma om påvisade er innebär någon risk för hälsa och miljön. Framtagna platsspecifika riktvärde ska godkännas av Kungsbacka kommuns miljökontor. Förorenade överskottsmassor som schaktas ur ska transporteras till mottagningsanläggning med erforderliga tillstånd. Schakt av förorenad jord är en anmälningspliktig verksamhet. Anmälan måste upprättas och lämnas in till tillsynsmyndigheten i god tid innan schaktarbeten påbörjas Sintorp 4:3, Frillesås, Kungsbacka kommun Översiktlig miljöteknisk markundersökning

16 \\norconsultad.com\dfs\swe\göteborg\n-data\104\12\ \5 arbetsmaterial\01 dokument\n\pm\ pm mtmu sintorp 4-3.docx 16 (18) I ett lerprov påvisades en av kobolt som ligger strax över riktvärdet för KM. Eftersom inga förhöjda er av kobolt har påträffats i ovanliggande jordlager samt att det inte har bedrivits någon verksamhet där kobolt använts bedömer Norconsult att det är naturliga er. Mätosäkerheten på laboratorieanalys för kobolt är ±30% vilket innebär att en i analyserat lerprov teoretiskt kan variera mellan mg/kg TS. Norconsult bedömer att inga ytterligare åtgärder behöver vidtas med anledning av påvisad kobolt. Norconsult AB Miljö och Säkerhet Hans Diechle hans.diechle@norconsult.com Katarina Holmgren katarina.holmgren@norconsult.com Sintorp 4:3, Frillesås, Kungsbacka kommun Översiktlig miljöteknisk markundersökning

17 \\norconsultad.com\dfs\swe\göteborg\n-data\104\12\ \5 arbetsmaterial\01 dokument\n\pm\ pm 17 (18) 9 Referenser Avfall Sverige, Avfall Sverige, rapport 2007:01, Uppdaterade bedömningsgrunder för förorenade massor. KIFS 2008:3 Kemikalieinspektionens föreskrifter om bekämpningsmedel Livsmedelsverket, SLVFS 2001:30, Livsmedelsverkets föreskrifter om dricksvatten. Länsstyrelsen, Länsstyrelsens infokarta WebbGIS. Naturvårdsverket, 2009a. Rapport 5976, Riktvärden för förorenad mark. Modellbeskrivning och vägledning. Naturvårdsverket, 2009b.Rapport 5977, Riskbedömning av förorenade områden. En vägledning från förenklad till fördjupad riskbedömning. SGU, Rapport 2013:01, Bedömningsgrunder för grundvatten. SGU, 2015a. Kartvisaren Jordarter 1: SGU, 2015b. Kartvisaren - Brunnar. VISS, Vatteninformationssystem Sverige. RIVM, Ecotoxicological Serious Risk Concentrations for Soil, sediment and groundwater. Holland: National Institute of Public Health and the Environment Sintorp 4:3, Frillesås, Kungsbacka kommun Översiktlig miljöteknisk markundersökning
