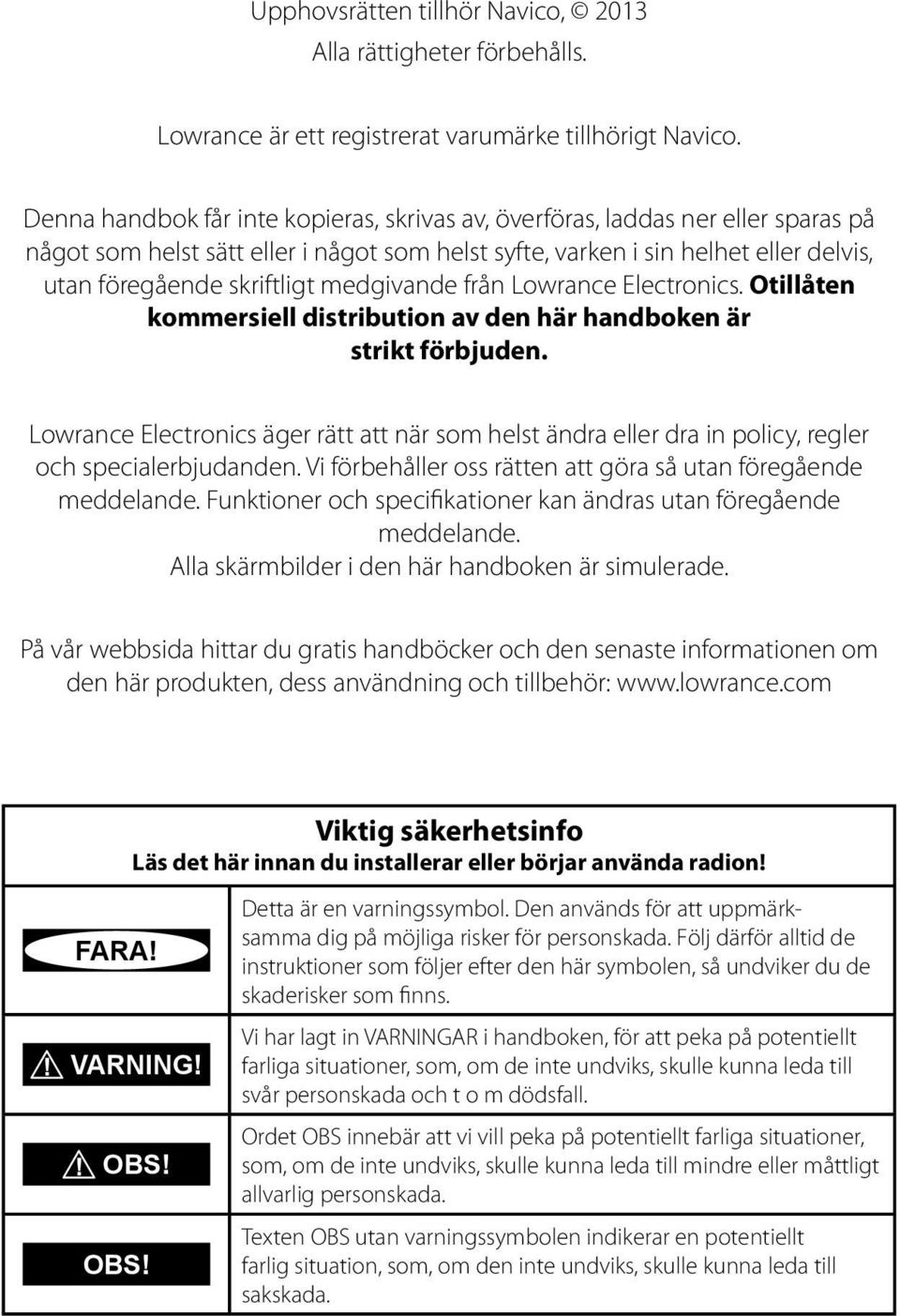

2 Upphovsrätten tillhör Navico, 2013 Alla rättigheter förbehålls. Lowrance är ett registrerat varumärke tillhörigt Navico. Denna handbok får inte kopieras, skrivas av, överföras, laddas ner eller sparas på något som helst sätt eller i något som helst syfte, varken i sin helhet eller delvis, utan föregående skriftligt medgivande från Lowrance Electronics. Otillåten kommersiell distribution av den här handboken är strikt förbjuden. Lowrance Electronics äger rätt att när som helst ändra eller dra in policy, regler och specialerbjudanden. Vi förbehåller oss rätten att göra så utan föregående meddelande. Funktioner och specifikationer kan ändras utan föregående meddelande. Alla skärmbilder i den här handboken är simulerade. På vår webbsida hittar du gratis handböcker och den senaste informationen om den här produkten, dess användning och tillbehör: Viktig säkerhetsinfo Läs det här innan du installerar eller börjar använda radion! FARA! VARNING! OBS! OBS! Detta är en varningssymbol. Den används för att uppmärksamma dig på möjliga risker för personskada. Följ därför alltid de instruktioner som följer efter den här symbolen, så undviker du de skaderisker som finns. Vi har lagt in VARNINGAR i handboken, för att peka på potentiellt farliga situationer, som, om de inte undviks, skulle kunna leda till svår personskada och t o m dödsfall. Ordet OBS innebär att vi vill peka på potentiellt farliga situationer, som, om de inte undviks, skulle kunna leda till mindre eller måttligt allvarlig personskada. Texten OBS utan varningssymbolen indikerar en potentiellt farlig situation, som, om den inte undviks, skulle kunna leda till sakskada.

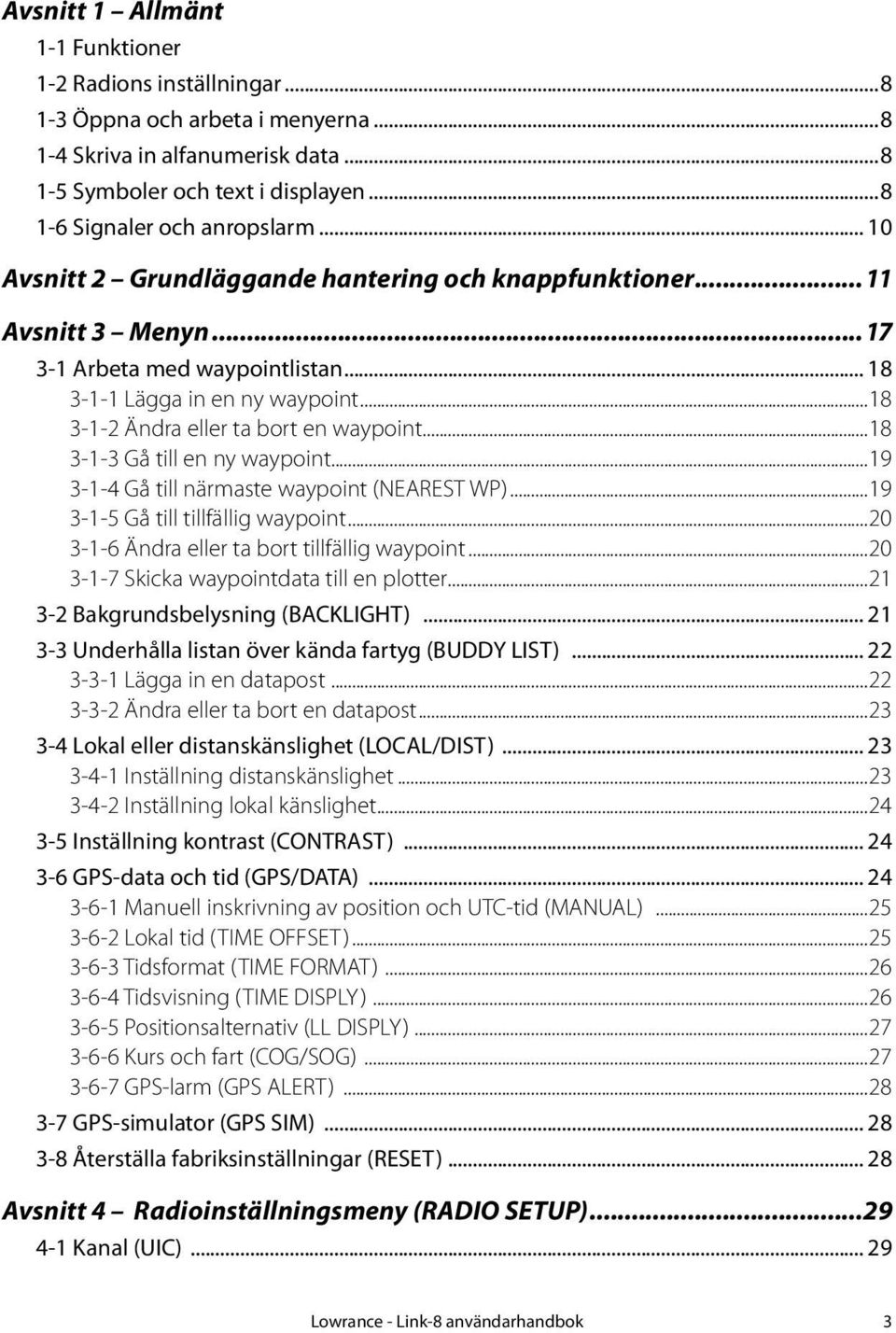

3 Avsnitt 1 Allmänt 1-1 Funktioner 1-2 Radions inställningar Öppna och arbeta i menyerna Skriva in alfanumerisk data Symboler och text i displayen Signaler och anropslarm Avsnitt 2 Grundläggande hantering och knappfunktioner Avsnitt 3 Menyn Arbeta med waypointlistan Lägga in en ny waypoint Ändra eller ta bort en waypoint Gå till en ny waypoint Gå till närmaste waypoint (NEAREST WP) Gå till tillfällig waypoint Ändra eller ta bort tillfällig waypoint Skicka waypointdata till en plotter Bakgrundsbelysning (BACKLIGHT) Underhålla listan över kända fartyg (BUDDY LIST) Lägga in en datapost Ändra eller ta bort en datapost Lokal eller distanskänslighet (LOCAL/DIST) Inställning distanskänslighet Inställning lokal känslighet Inställning kontrast (CONTRAST) GPS-data och tid (GPS/DATA) Manuell inskrivning av position och UTC-tid (MANUAL) Lokal tid (TIME OFFSET) Tidsformat (TIME FORMAT) Tidsvisning (TIME DISPLY) Positionsalternativ (LL DISPLY) Kurs och fart (COG/SOG) GPS-larm (GPS ALERT) GPS-simulator (GPS SIM) Återställa fabriksinställningar (RESET) Avsnitt 4 Radioinställningsmeny (RADIO SETUP) Kanal (UIC) Lowrance - Link-8 användarhandbok 3

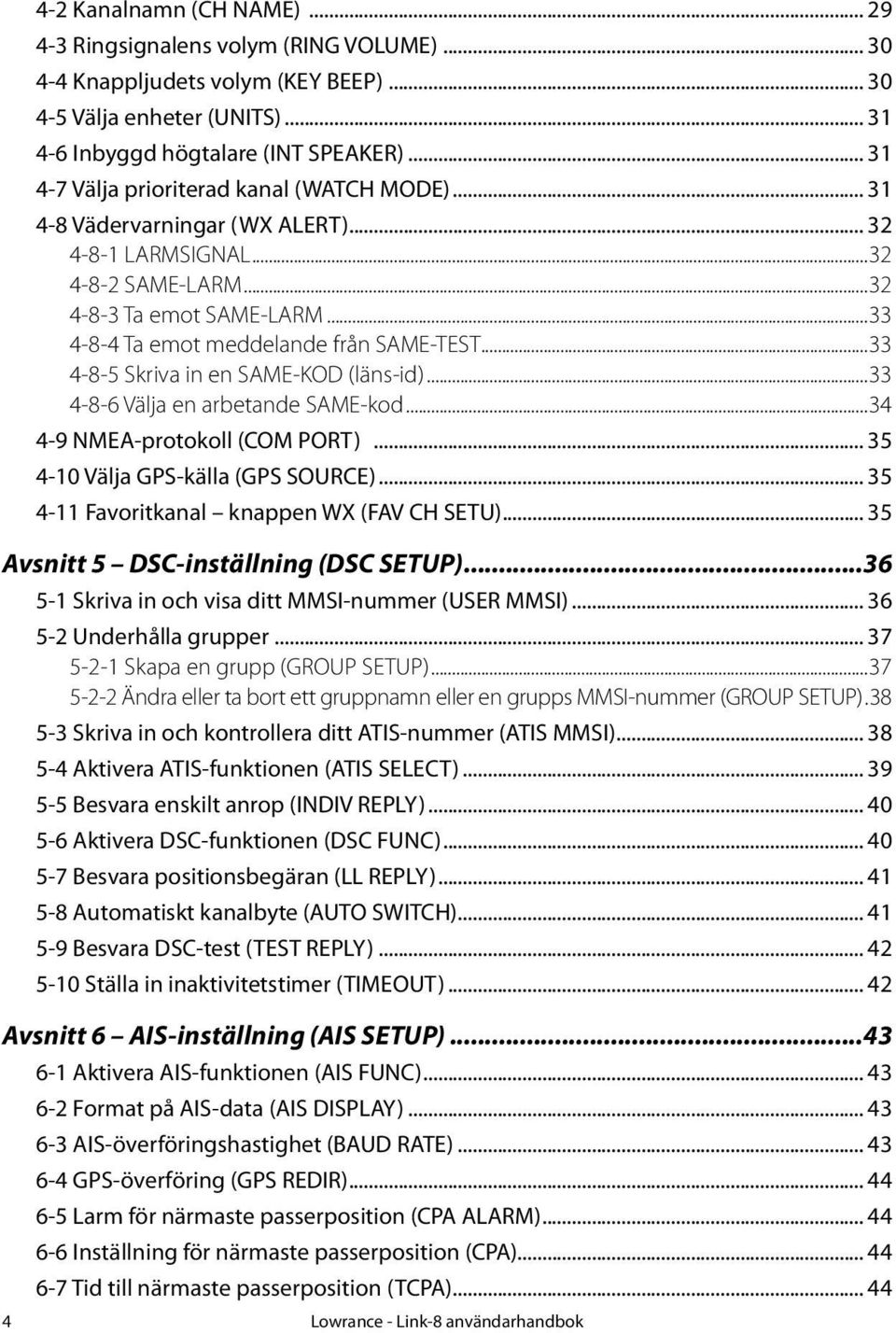

4 4 4-2 Kanalnamn (CH NAME) Ringsignalens volym (RING VOLUME) Knappljudets volym (KEY BEEP) Välja enheter (UNITS) Inbyggd högtalare (INT SPEAKER) Välja prioriterad kanal (WATCH MODE) Vädervarningar (WX ALERT) LARMSIGNAL SAME-LARM Ta emot SAME-LARM Ta emot meddelande från SAME-TEST Skriva in en SAME-KOD (läns-id) Välja en arbetande SAME-kod NMEA-protokoll (COM PORT) Välja GPS-källa (GPS SOURCE) Favoritkanal knappen WX (FAV CH SETU) Avsnitt 5 DSC-inställning (DSC SETUP) Skriva in och visa ditt MMSI-nummer (USER MMSI) Underhålla grupper Skapa en grupp (GROUP SETUP) Ändra eller ta bort ett gruppnamn eller en grupps MMSI-nummer (GROUP SETUP) Skriva in och kontrollera ditt ATIS-nummer (ATIS MMSI) Aktivera ATIS-funktionen (ATIS SELECT) Besvara enskilt anrop (INDIV REPLY) Aktivera DSC-funktionen (DSC FUNC) Besvara positionsbegäran (LL REPLY) Automatiskt kanalbyte (AUTO SWITCH) Besvara DSC-test (TEST REPLY) Ställa in inaktivitetstimer (TIMEOUT) Avsnitt 6 AIS-inställning (AIS SETUP) Aktivera AIS-funktionen (AIS FUNC) Format på AIS-data (AIS DISPLAY) AIS-överföringshastighet (BAUD RATE) GPS-överföring (GPS REDIR) Larm för närmaste passerposition (CPA ALARM) Inställning för närmaste passerposition (CPA) Tid till närmaste passerposition (TCPA) Lowrance - Link-8 användarhandbok

5 Avsnitt 7 Sända och ta emot DSC-anrop Vad är DSC? Sända DSC-anrop Sända enskilt anrop (INDIVIDUAL) Anropa känt fartyg...46 Anropa andra Bekräfta inkommande enskilt anrop (INDIV) Besvara senaste anrop (LAST CALL) Sända ett gruppanrop (GROUP) Sända ett allmänt anrop (ALL SHIPS) Sända via anropsloggen (CALL LOG) Sända via nödanropsloggen (DIST LOG) Visa logg över utgående anrop (SENT CALL) Begära position från känt fartyg (LL REQUEST) Plotta känt fartyg (TRACK BUDDY) Starta eller avbryta plottning av känt fartyg (START TRACK) Välja ett känt fartyg att plotta (SET BUDDY) Lägga till ett känt fartyg i eller ta bort ett från plottlistan (TRACKLIST) Intervall för plottning av känt fartyg (INTERVAL) Göra ett testanrop via DSC (DSC TEST) Sända ett testanrop via DSC Ta emot svar på DSC-testanrop (DSC TEST ACK) Bekräfta ett inkommande DSC-testanrop Visa eget MMSI-nummer och GPS-information Ta emot DSC-anrop Ta emot ett allmänt anrop (ALL SHIPS) Ta emot enskilt anrop (INDIV) Ta emot gruppanrop (GROUP) Ta emot geografiskt områdesanrop (GEOGRAPH) Ta emot en begärd position (POSITION) Avsnitt 8 Nödanrop Sända ett nödanrop Ta emot ett nödanrop (DISTRESS!) Bekräftelse på nödanrop (DISTRESS ACK) eller vidarekoppla (reläa) nödanrop till allmänt anrop (DISTRESS REL) Reläa nödanrop till enskilt anrop (INDIV DISTR RELAY) Lowrance - Link-8 användarhandbok 5

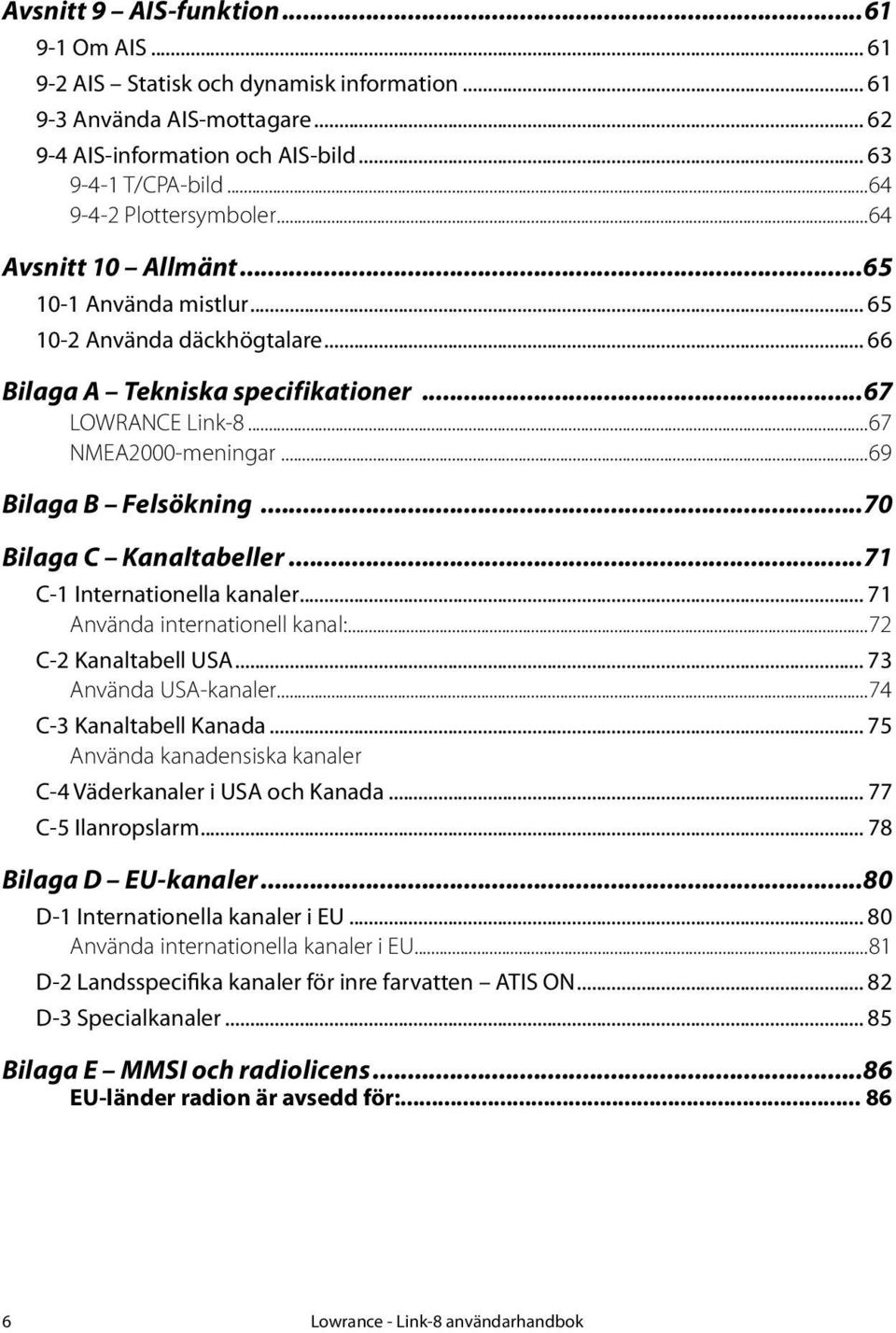

6 Avsnitt 9 AIS-funktion Om AIS AIS Statisk och dynamisk information Använda AIS-mottagare AIS-information och AIS-bild T/CPA-bild Plottersymboler...64 Avsnitt 10 Allmänt Använda mistlur Använda däckhögtalare Bilaga A Tekniska specifikationer...67 LOWRANCE Link NMEA2000-meningar...69 Bilaga B Felsökning...70 Bilaga C Kanaltabeller...71 C-1 Internationella kanaler Använda internationell kanal:...72 C-2 Kanaltabell USA Använda USA-kanaler...74 C-3 Kanaltabell Kanada Använda kanadensiska kanaler C-4 Väderkanaler i USA och Kanada C-5 Ilanropslarm Bilaga D EU-kanaler...80 D-1 Internationella kanaler i EU Använda internationella kanaler i EU...81 D-2 Landsspecifika kanaler för inre farvatten ATIS ON D-3 Specialkanaler Bilaga E MMSI och radiolicens...86 EU-länder radion är avsedd för: Lowrance - Link-8 användarhandbok

7 Avsnitt 1 - Allmänt 1-1 Funktioner Vi tackar för att du valt vår marina VHF Link-8. Link-8 har bl a följande funktioner: Tillgång till alla nu tillgängliga marina VHF-kanaler i USA, Kanada och internationellt, inklusive eventuella väderkanaler (modellberoende). DSC-funktionalitet för klass D Separat DSC-mottagare för kanal 70 ATIS-funktion för gång på europeiska kanaler (EU-modeller) 10 väder kanaler (när sådana finns) Mottagning av väderrapporter från NOAA och SAME (USA-modeller) Tvåkanals AIS-mottagare för AIS-sändningar (endast mottagning) Möjlighet att välja hög eller låg sändeffekt (25 eller 1 W) Särskild knapp för kanal 16 och kanalerna 16/9 (internationell nödkanal) Nödanropsknapp (DISTRESS) som automatiskt sänder MMSI-nummer och position tills meddelandet bekräftas Särskild knapp (3CH) som kan programmeras för val av tre favoritkanaler Passning på minneskanaler och alla kanaler Två- och trekanalspassning Anropslogg för de senaste tjugo inkomna DSC-anropen Anropslogg för de senaste tjugo nödanropen Lättanvänd lista över upp till tjugo kända fartyg MMSI-nummerregister för tjugo favoritgrupper GRUPPANROP och ALLMÄNT ANROP Positionshämtning (lat och long) och spårning av känt fartyg Automatisk uppdatering av position och tid vid uppkoppling mot GPS-mottagare Justerbar bakgrundsbelysning i knapparna, för användning nattetid Justerbar kontrast för displayen Vattentätt, dränkbar enligt JIS-7 Vridbar kanalväljare med Enter i tryckfunktion Högtalarmikrofon med stor talknapp och 6 knappar för enkelt val av kanal och driftläge Anropshögtalare på 30 W Mistlur (manuell och automatisk) Storcirkelnavigering till en waypoint (plats för upp till 200 waypoints) NMEA2000- och NMEA0183-kompatibel Känslighetsinställning för eliminering av brus i mycket trafikerade, tätbebyggda områden. Lowrance - Link-8 användarhandbok 7

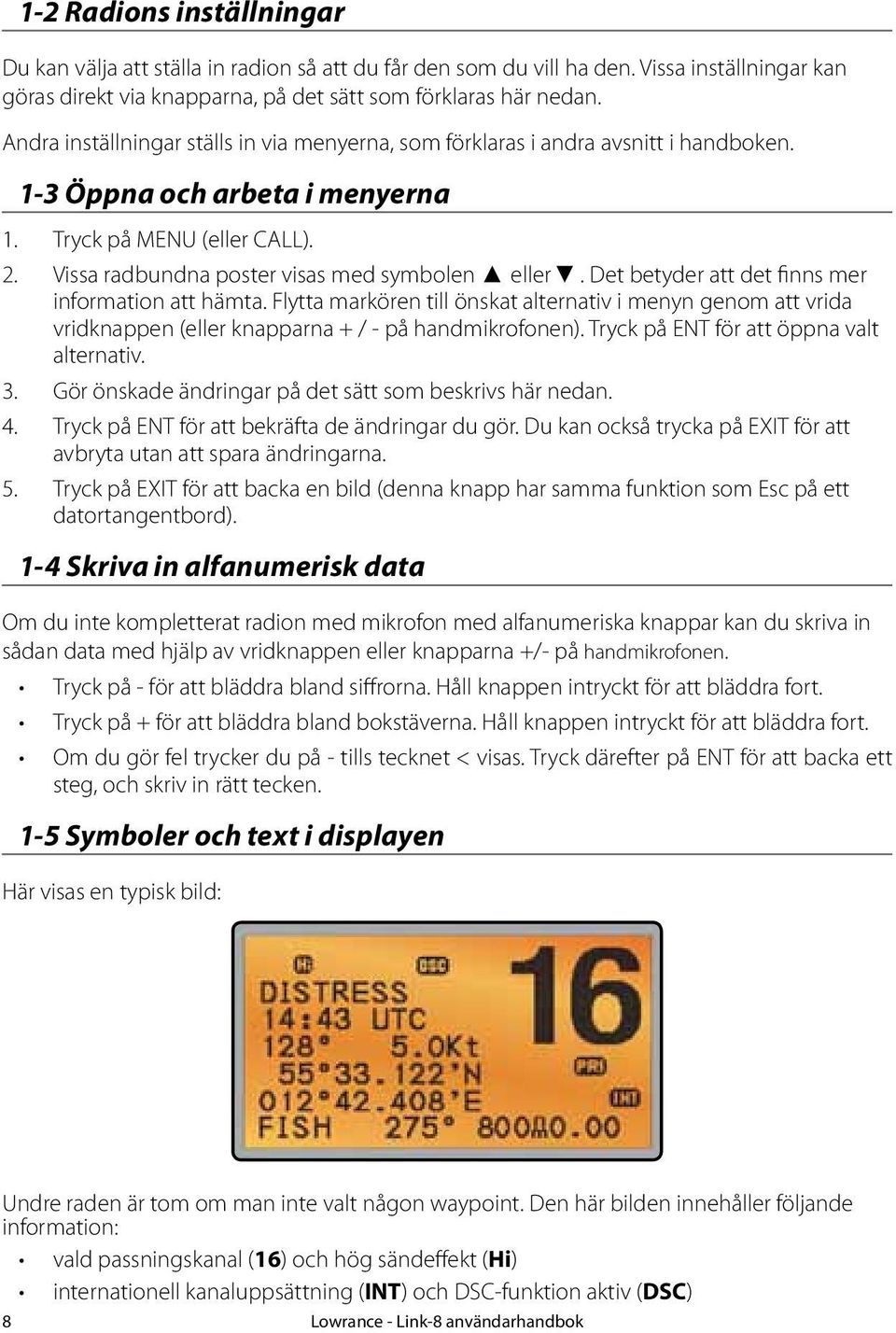

8 1-2 Radions inställningar Du kan välja att ställa in radion så att du får den som du vill ha den. Vissa inställningar kan göras direkt via knapparna, på det sätt som förklaras här nedan. Andra inställningar ställs in via menyerna, som förklaras i andra avsnitt i handboken. 1-3 Öppna och arbeta i menyerna 1. Tryck på MENU (eller CALL). 2. Vissa radbundna poster visas med symbolen eller. Det betyder att det finns mer information att hämta. Flytta markören till önskat alternativ i menyn genom att vrida vridknappen (eller knapparna + / - på handmikrofonen). Tryck på ENT för att öppna valt alternativ. 3. Gör önskade ändringar på det sätt som beskrivs här nedan. 4. Tryck på ENT för att bekräfta de ändringar du gör. Du kan också trycka på EXIT för att avbryta utan att spara ändringarna. 5. Tryck på EXIT för att backa en bild (denna knapp har samma funktion som Esc på ett datortangentbord). 1-4 Skriva in alfanumerisk data Om du inte kompletterat radion med mikrofon med alfanumeriska knappar kan du skriva in sådan data med hjälp av vridknappen eller knapparna +/- på handmikrofonen. Tryck på - för att bläddra bland siffrorna. Håll knappen intryckt för att bläddra fort. Tryck på + för att bläddra bland bokstäverna. Håll knappen intryckt för att bläddra fort. Om du gör fel trycker du på - tills tecknet < visas. Tryck därefter på ENT för att backa ett steg, och skriv in rätt tecken. 1-5 Symboler och text i displayen Här visas en typisk bild: Undre raden är tom om man inte valt någon waypoint. Den här bilden innehåller följande information: vald passningskanal (16) och hög sändeffekt (Hi) internationell kanaluppsättning (INT) och DSC-funktion aktiv (DSC) 8 Lowrance - Link-8 användarhandbok

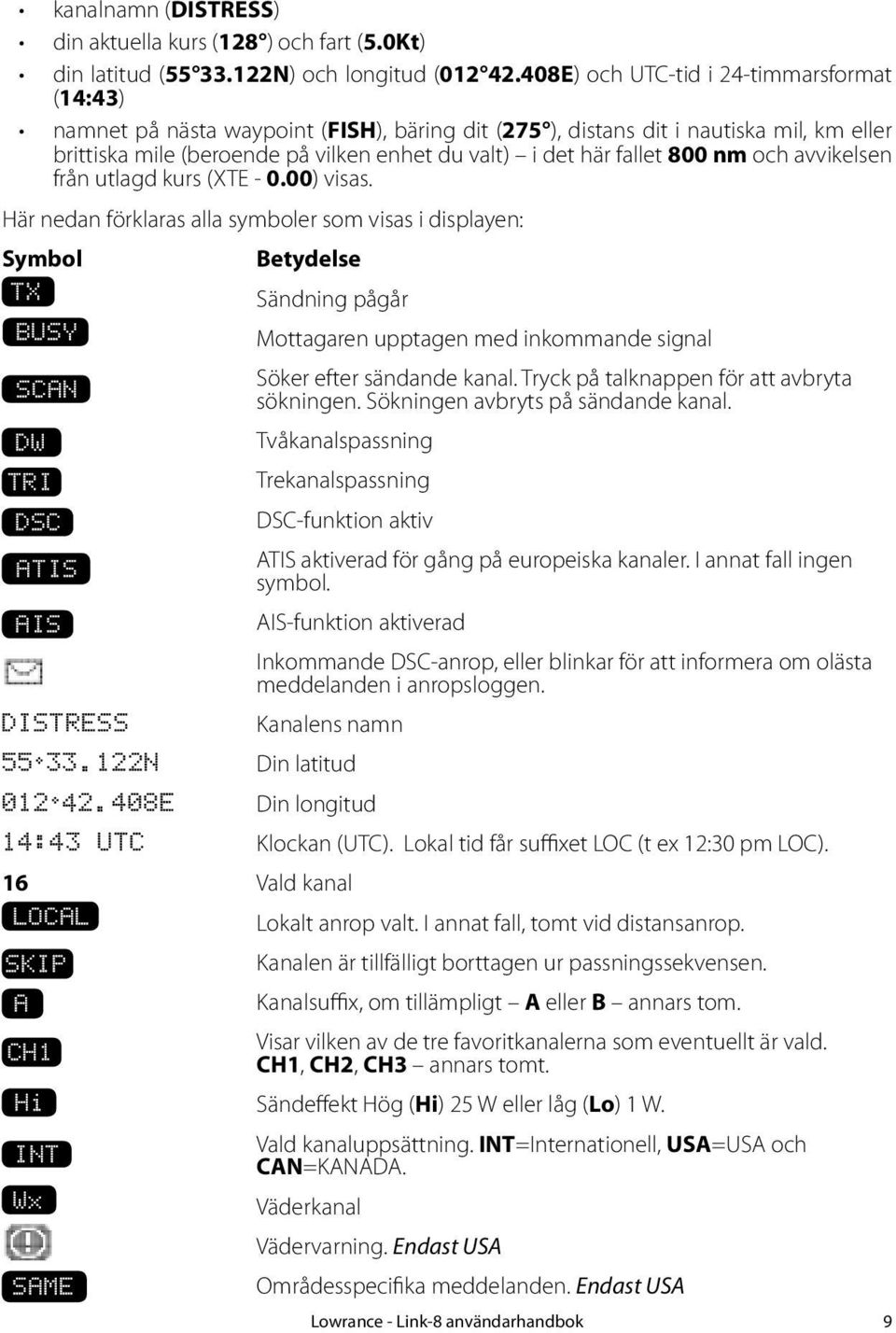

9 kanalnamn (DISTRESS) din aktuella kurs (128 ) och fart (5.0Kt) din latitud ( N) och longitud ( E) och UTC-tid i 24-timmarsformat (14:43) namnet på nästa waypoint (FISH), bäring dit (275 ), distans dit i nautiska mil, km eller brittiska mile (beroende på vilken enhet du valt) i det här fallet 800 nm och avvikelsen från utlagd kurs (XTE ) visas. Här nedan förklaras alla symboler som visas i displayen: Symbol Betydelse TX Sändning pågår BUSY Mottagaren upptagen med inkommande signal Söker efter sändande kanal. Tryck på talknappen för att avbryta SCAN sökningen. Sökningen avbryts på sändande kanal. DW TRI DSC ATIS AIS DISTRESS Tvåkanalspassning Trekanalspassning DSC-funktion aktiv ATIS aktiverad för gång på europeiska kanaler. I annat fall ingen symbol. AIS-funktion aktiverad Inkommande DSC-anrop, eller blinkar för att informera om olästa meddelanden i anropsloggen. Kanalens namn N Din latitud E Din longitud 14:43 UTC Klockan (UTC). Lokal tid får suffixet LOC (t ex 12:30 pm LOC). 16 Vald kanal LOCAL SKIP A CH1 Lokalt anrop valt. I annat fall, tomt vid distansanrop. Kanalen är tillfälligt borttagen ur passningssekvensen. Kanalsuffix, om tillämpligt A eller B annars tom. Visar vilken av de tre favoritkanalerna som eventuellt är vald. CH1, CH2, CH3 annars tomt. Hi Sändeffekt Hög (Hi) 25 W eller låg (Lo) 1 W. INT Wx SAME Vald kanaluppsättning. INT=Internationell, USA=USA och CAN=KANADA. Väderkanal Vädervarning. Endast USA Områdesspecifika meddelanden. Endast USA Lowrance - Link-8 användarhandbok 9

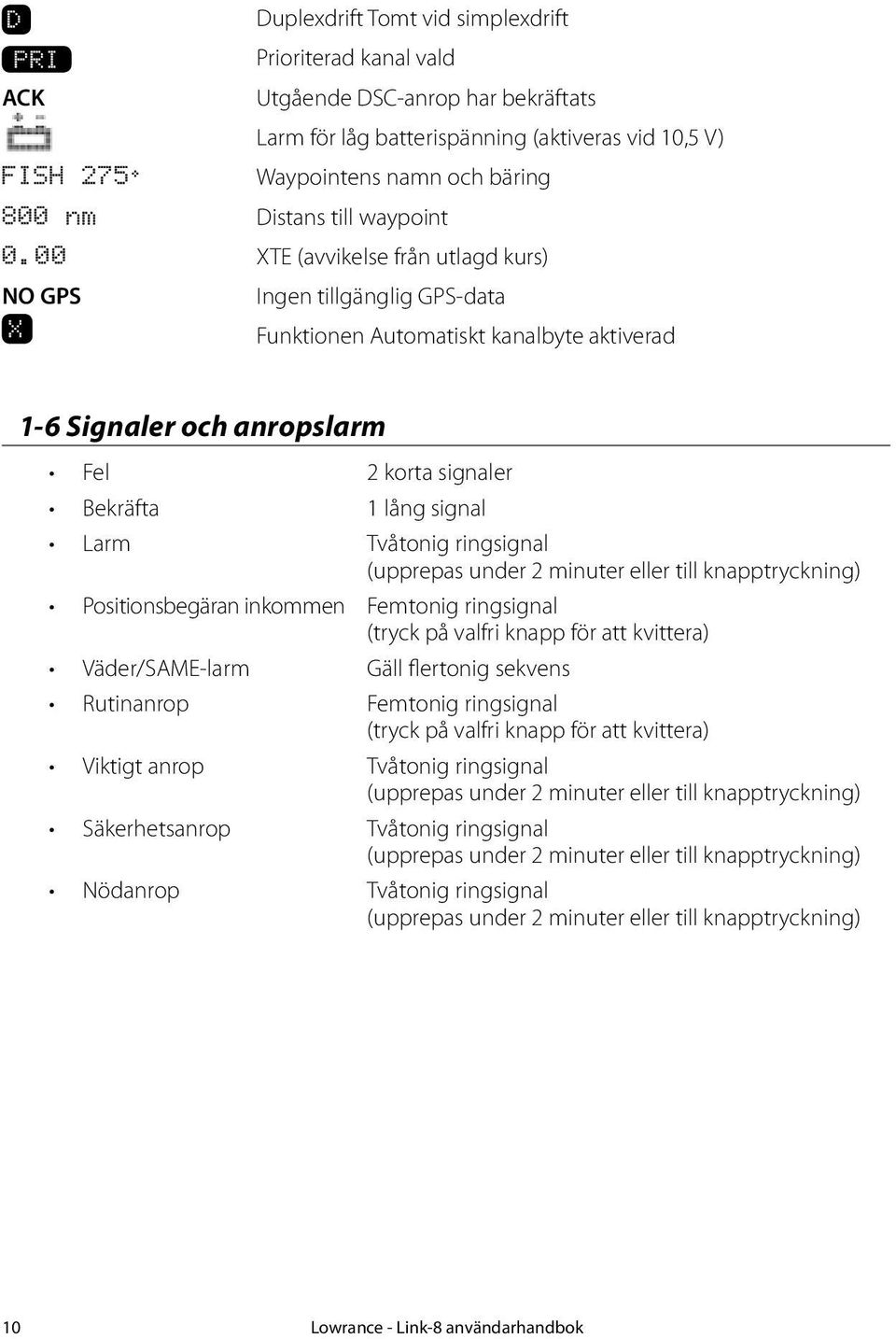

10 D Duplexdrift Tomt vid simplexdrift PRI Prioriterad kanal vald ACK Utgående DSC-anrop har bekräftats Larm för låg batterispänning (aktiveras vid 10,5 V) FISH 275 Waypointens namn och bäring 800 nm Distans till waypoint 0.00 XTE (avvikelse från utlagd kurs) NO GPS Ingen tillgänglig GPS-data X Funktionen Automatiskt kanalbyte aktiverad 1-6 Signaler och anropslarm Fel 2 korta signaler Bekräfta 1 lång signal Larm Tvåtonig ringsignal (upprepas under 2 minuter eller till knapptryckning) Positionsbegäran inkommen Femtonig ringsignal (tryck på valfri knapp för att kvittera) Väder/SAME-larm Gäll flertonig sekvens Rutinanrop Femtonig ringsignal (tryck på valfri knapp för att kvittera) Viktigt anrop Tvåtonig ringsignal (upprepas under 2 minuter eller till knapptryckning) Säkerhetsanrop Tvåtonig ringsignal (upprepas under 2 minuter eller till knapptryckning) Nödanrop Tvåtonig ringsignal (upprepas under 2 minuter eller till knapptryckning) 10 Lowrance - Link-8 användarhandbok

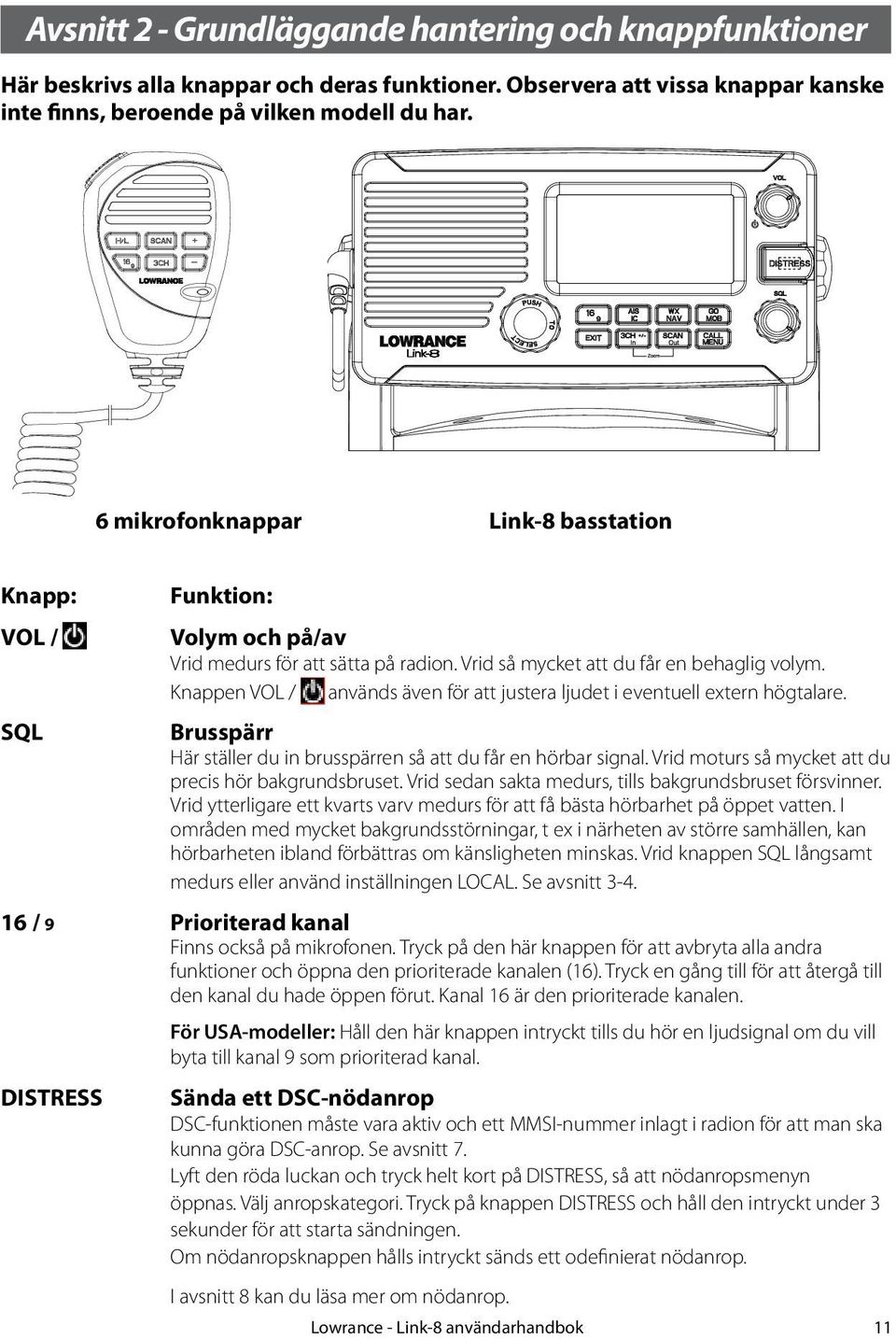

11 Avsnitt 2 - Grundläggande hantering och knappfunktioner Här beskrivs alla knappar och deras funktioner. Observera att vissa knappar kanske inte finns, beroende på vilken modell du har. 6 mikrofonknappar Link-8 basstation Knapp: VOL / SQL Funktion: Volym och på/av Vrid medurs för att sätta på radion. Vrid så mycket att du får en behaglig volym. Knappen VOL / används även för att justera ljudet i eventuell extern högtalare. Brusspärr Här ställer du in brusspärren så att du får en hörbar signal. Vrid moturs så mycket att du precis hör bakgrundsbruset. Vrid sedan sakta medurs, tills bakgrundsbruset försvinner. Vrid ytterligare ett kvarts varv medurs för att få bästa hörbarhet på öppet vatten. I områden med mycket bakgrundsstörningar, t ex i närheten av större samhällen, kan hörbarheten ibland förbättras om känsligheten minskas. Vrid knappen SQL långsamt medurs eller använd inställningen LOCAL. Se avsnitt / 9 Prioriterad kanal Finns också på mikrofonen. Tryck på den här knappen för att avbryta alla andra funktioner och öppna den prioriterade kanalen (16). Tryck en gång till för att återgå till den kanal du hade öppen förut. Kanal 16 är den prioriterade kanalen. För USA-modeller: Håll den här knappen intryckt tills du hör en ljudsignal om du vill byta till kanal 9 som prioriterad kanal. DISTRESS Sända ett DSC-nödanrop DSC-funktionen måste vara aktiv och ett MMSI-nummer inlagt i radion för att man ska kunna göra DSC-anrop. Se avsnitt 7. Lyft den röda luckan och tryck helt kort på DISTRESS, så att nödanropsmenyn öppnas. Välj anropskategori. Tryck på knappen DISTRESS och håll den intryckt under 3 sekunder för att starta sändningen. Om nödanropsknappen hålls intryckt sänds ett odefinierat nödanrop. I avsnitt 8 kan du läsa mer om nödanrop. Lowrance - Link-8 användarhandbok 11

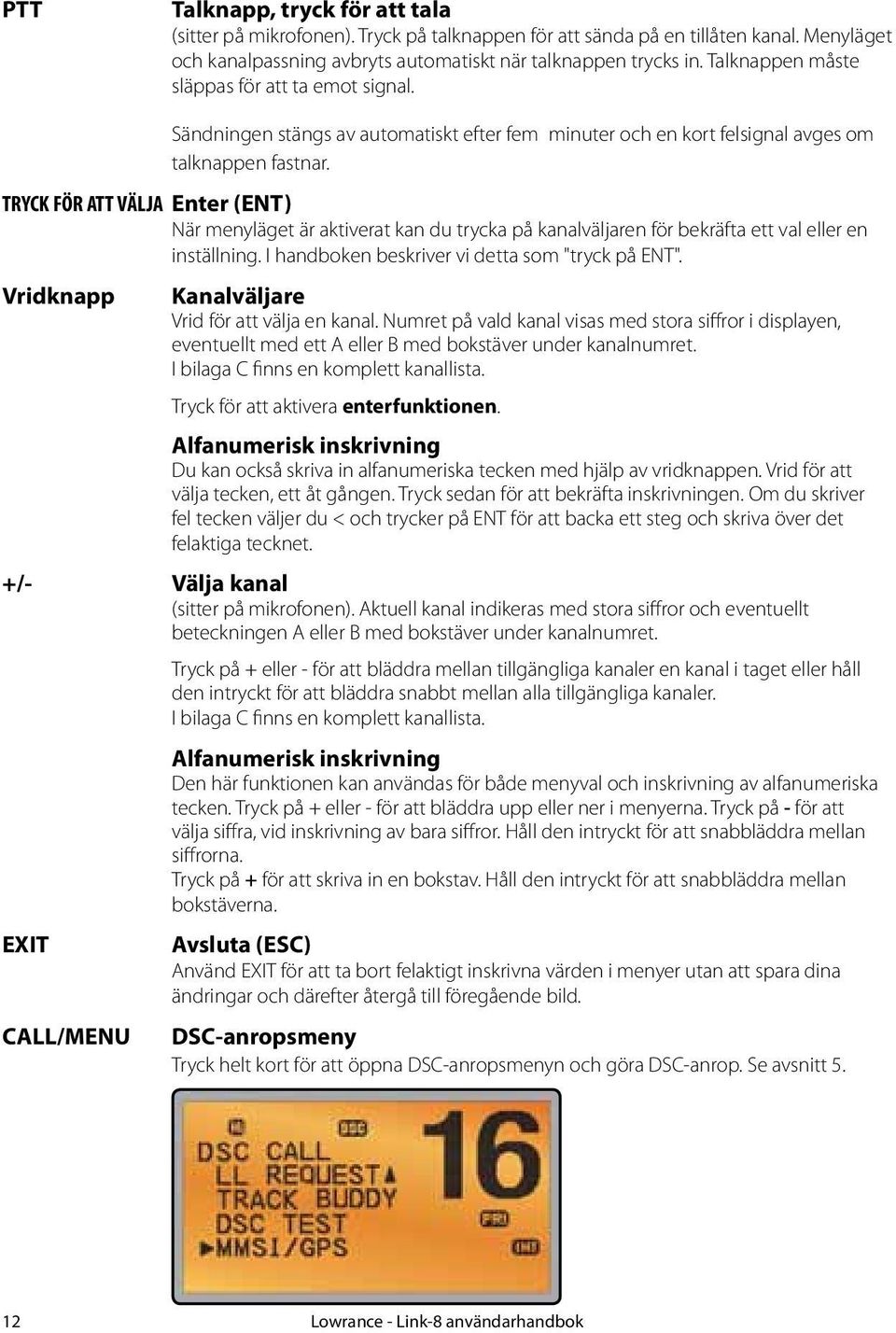

12 PTT Talknapp, tryck för att tala (sitter på mikrofonen). Tryck på talknappen för att sända på en tillåten kanal. Menyläget och kanalpassning avbryts automatiskt när talknappen trycks in. Talknappen måste släppas för att ta emot signal. Sändningen stängs av automatiskt efter fem minuter och en kort felsignal avges om talknappen fastnar. TRYCK FÖR ATT VÄLJA Enter (ENT) När menyläget är aktiverat kan du trycka på kanalväljaren för bekräfta ett val eller en inställning. I handboken beskriver vi detta som "tryck på ENT". Vridknapp Kanalväljare Vrid för att välja en kanal. Numret på vald kanal visas med stora siffror i displayen, eventuellt med ett A eller B med bokstäver under kanalnumret. I bilaga C finns en komplett kanallista. Tryck för att aktivera enterfunktionen. Alfanumerisk inskrivning Du kan också skriva in alfanumeriska tecken med hjälp av vridknappen. Vrid för att välja tecken, ett åt gången. Tryck sedan för att bekräfta inskrivningen. Om du skriver fel tecken väljer du < och trycker på ENT för att backa ett steg och skriva över det felaktiga tecknet. +/- Välja kanal (sitter på mikrofonen). Aktuell kanal indikeras med stora siffror och eventuellt beteckningen A eller B med bokstäver under kanalnumret. Tryck på + eller - för att bläddra mellan tillgängliga kanaler en kanal i taget eller håll den intryckt för att bläddra snabbt mellan alla tillgängliga kanaler. I bilaga C finns en komplett kanallista. Alfanumerisk inskrivning Den här funktionen kan användas för både menyval och inskrivning av alfanumeriska tecken. Tryck på + eller - för att bläddra upp eller ner i menyerna. Tryck på - för att välja siffra, vid inskrivning av bara siffror. Håll den intryckt för att snabbläddra mellan siffrorna. Tryck på + för att skriva in en bokstav. Håll den intryckt för att snabbläddra mellan bokstäverna. EXIT Avsluta (ESC) Använd EXIT för att ta bort felaktigt inskrivna värden i menyer utan att spara dina ändringar och därefter återgå till föregående bild. CALL/MENU DSC-anropsmeny Tryck helt kort för att öppna DSC-anropsmenyn och göra DSC-anrop. Se avsnitt Lowrance - Link-8 användarhandbok

13 WX/NAV Radio- och DSC-inställningsmeny Håll intryckt ungefär 1 sekund för att öppna radiomenyn, för att ställa in radion. Se avsnitt 4. Väderkanal För USA-modeller: Om du befinner dig på Kanadas eller USAs farvatten kan trycka på denna knapp för att lyssna på senast avlyssnade väderstation. Symbolen WX Wx visas i displayen. Välj en annan väderkanal med kanalväljaren eller knappen + / - på mikrofonen. Tryck på WX igen för att byta tillbaka till senast använda kanal. Om väderfunktionen (ALT) är PÅ och väderstationen sänder en varningssignal på 1050 Hz känner radion av den och aktiverar väderlarmet. Tryck på valfri knapp för att lyssna på väderrapporten. Anm: Om funktionen SAME är aktiverad och du skrivit in den sexsiffriga koden för det område du vill bevaka aktiveras ett väderlarm när radion känner av signal för väderrapport eller vädervarning på vald väderkanal. Övriga modeller: Knappen WX kan programmeras för valfri väderkanal. Programmering av favoritkanal beskrivs i avsnitt NAV (visa waypoint) Tryck på denna knapp och håll den intryckt en sekund för att aktivera navigeringsfunktionen. Om du redan valt en waypoint visas bäring och distans till waypointen och avvikelsen från utlagd kurs längst ner i displayen. 3CH Om navigeringsläget är aktiverat och du samtidigt vill passa alla kanaler trycker du på SCAN och håller den intryckt. Tryck på SCAN för att avbryta passningen. Tre favoritkanaler Finns också på mikrofonen. Tryck för att växla mellan dina tre favoritkanaler. Symbolerna CH1, CH2 och CH3 i displayen visar vilken favoritkanal som är vald. Tryck på 3CH och sedan helt kort på SCAN om du vill passa bara en av favoritkanalerna. Tryck på 3CH och omedelbart därefter på SCAN och håll den intryckt om du vill passa alla tre favoritkanaler. När du ska lägga in en favoritkanal första gången öppnar du önskad kanal och trycker på 3CH för att lägga in kanalen som favoritkanal nr 1. Upprepa proceduren för att välja de två andra favoritkanalerna på platserna CH2 och CH3. Om du försöker lägga in en ny favoritkanal när du redan har tre definierade kanaler, kommer den gamla kanalen på plats CH3 att bytas ut mot den nya. Kanalerna på platserna 1 och 2 berörs inte. Dessa kanaler måste tas bort manuellt. Markera den kanal du vill ta bort. Tryck på 3CH och hål den intryckt tills symbolerna CH1, CH2 och CH3 försvinner från displayen. Lowrance - Link-8 användarhandbok 13

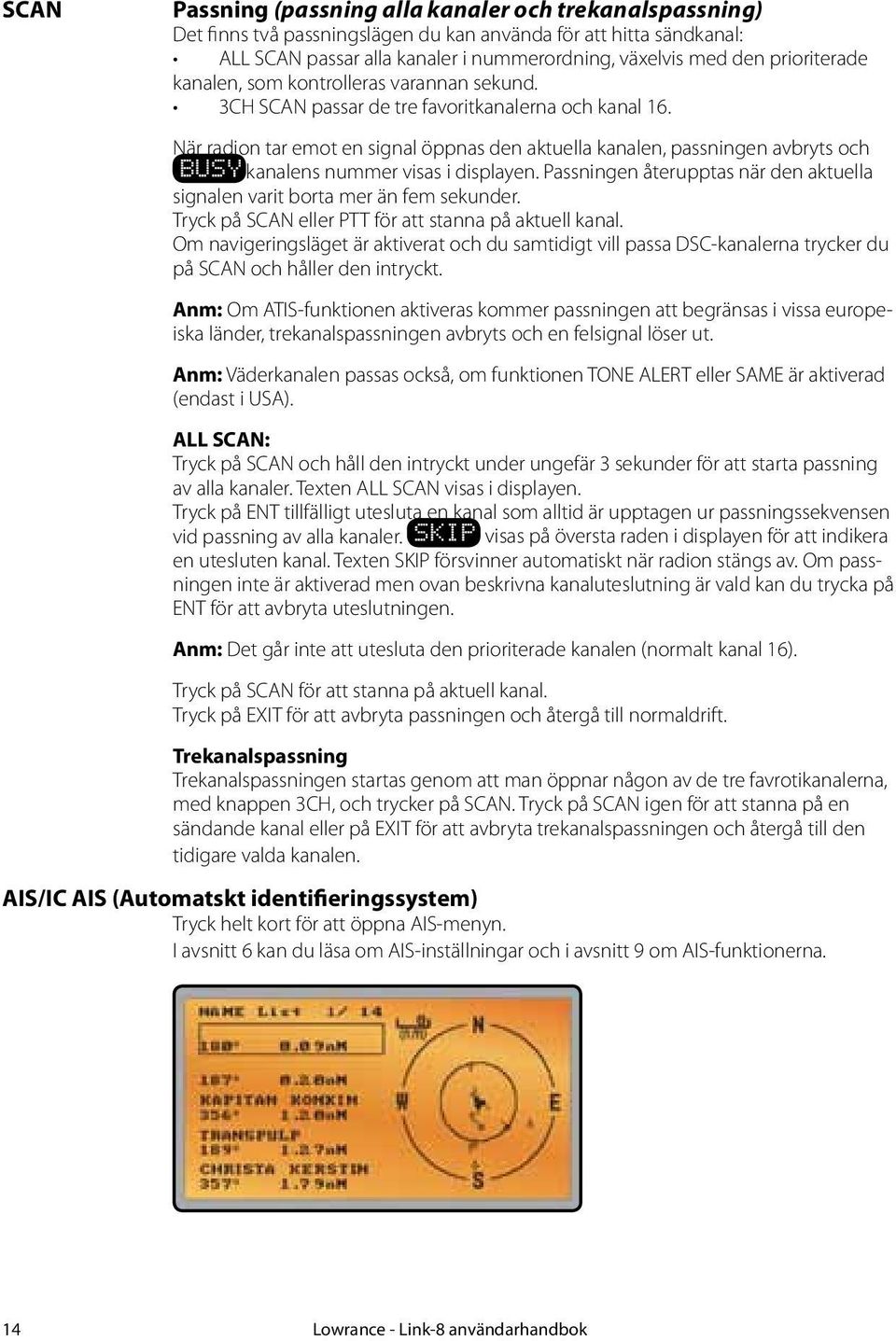

14 SCAN Passning (passning alla kanaler och trekanalspassning) Det finns två passningslägen du kan använda för att hitta sändkanal: ALL SCAN passar alla kanaler i nummerordning, växelvis med den prioriterade kanalen, som kontrolleras varannan sekund. 3CH SCAN passar de tre favoritkanalerna och kanal 16. När radion tar emot en signal öppnas den aktuella kanalen, passningen avbryts och BUSY kanalens nummer visas i displayen. Passningen återupptas när den aktuella signalen varit borta mer än fem sekunder. Tryck på SCAN eller PTT för att stanna på aktuell kanal. Om navigeringsläget är aktiverat och du samtidigt vill passa DSC-kanalerna trycker du på SCAN och håller den intryckt. Anm: Om ATIS-funktionen aktiveras kommer passningen att begränsas i vissa europeiska länder, trekanalspassningen avbryts och en felsignal löser ut. Anm: Väderkanalen passas också, om funktionen TONE ALERT eller SAME är aktiverad (endast i USA). ALL SCAN: Tryck på SCAN och håll den intryckt under ungefär 3 sekunder för att starta passning av alla kanaler. Texten ALL SCAN visas i displayen. Tryck på ENT tillfälligt utesluta en kanal som alltid är upptagen ur passningssekvensen vid passning av alla kanaler. SKIP visas på översta raden i displayen för att indikera en utesluten kanal. Texten SKIP försvinner automatiskt när radion stängs av. Om passningen inte är aktiverad men ovan beskrivna kanaluteslutning är vald kan du trycka på ENT för att avbryta uteslutningen. Anm: Det går inte att utesluta den prioriterade kanalen (normalt kanal 16). Tryck på SCAN för att stanna på aktuell kanal. Tryck på EXIT för att avbryta passningen och återgå till normaldrift. Trekanalspassning Trekanalspassningen startas genom att man öppnar någon av de tre favrotikanalerna, med knappen 3CH, och trycker på SCAN. Tryck på SCAN igen för att stanna på en sändande kanal eller på EXIT för att avbryta trekanalspassningen och återgå till den tidigare valda kanalen. AIS/IC AIS (Automatskt identifieringssystem) Tryck helt kort för att öppna AIS-menyn. I avsnitt 6 kan du läsa om AIS-inställningar och i avsnitt 9 om AIS-funktionerna. 14 Lowrance - Link-8 användarhandbok

15 IC (mistlursläge) Håll denna knapp intryckt en sekund för att aktivera däckhögtalarläget. Välj FOG HORN (mistlur). Mistluren avger internationella mistsignaler via anropshögtalaren på däck efter den signal som väljs. I avsnitt 10 kan du läsa mer om detta. IC (anropshögtalarläge) Håll denna knapp intryckt en sekund för att aktivera däckhögtalarläget. Välj PA (kommunikation med däck). Med denna funktion kan du ropa på personal på däck eller andra fartyg via din däckhögtalare och VHF-mikrofonen. I avsnitt 10 kan du läsa mer om detta. GO / MOB GO (nollställer avvikelsen från utlagd kurs) Anm: Den här funktionen är enbart aktiv om du har godkänd GPS-signal. Vid navigering mot en waypoint kan du trycka på GO för att nollställa avvikelsen från utlagd kurs. Med denna funktion kan du enkelt nollställa en mindre avvikelse från utlagd kurs med en enkel knapptryckning och ändå behålla kursen mot din aktiva waypoint. Bäring och distans till waypointen och avvikelsen från utlagd kurs visas längst ner i displayen. MOB (Man överbord) Håll MOB intryckt tills navigationsläget aktiveras. Då sparas aktuell latitud och longitud som en manöverbordwaypoint, som i samma ögonblick väljs som destinationswaypoint. Följande visas i displayen: HOLD 3 SEC FOR MOB RELEASE TO SAVE HOLD 2 SEC FOR MOB RELEASE TO SAVE HOLD 1 SEC FOR MOB RELEASE TO SAVE MOB B:010 D:0.01 X:0.00 Bäring och distans till manöverbordpositionen och avvikelsen från utlagd kurs visas längst ner i displayen. Avbryt manöverbordfunktionen genom att välja en annan waypoint. Lowrance - Link-8 användarhandbok 15

16 MOB (tillfällig waypoint) Tryck på MOB och släpp den inom 3 sekunder för att lägga ut en tillfällig waypoint på din aktuella position. Följande visas i displayen: HOLD 3 SEC FOR MOB RELEASE TO SAVE HOLD 2 SEC FOR MOB RELEASE TO SAVE HOLD 1 SEC FOR MOB RELEASE TO SAVE Den nya tillfälliga waypointen visas i waypointlistan. Håll MENU intryckt och tryck helt kort på ENT. Tryck sedan på ENT igen för att öppna waypointlistan (TEMP1, WP001, WP002). H/L Du kan inte spara fler än tre tillfälliga waypoints. Om du sparar en fjärde tillfällig waypoint skrivs den första (TEMP1) över med den fjärde. Sändeffekt (sitter på mikrofonen). Hög (HI) 25 W eller låg (LO) 1 W. Tryck för att växla mellan hög och låg sändeffekt för hela kanaluppsättningen. Symbolen för hög respektive låg visas i displayen. Vissa kanaler får endast användas med låg effekt. Om du väljer hög effekt för en kanal som endast får användas med låg effekt avges en ljudsignal. Vissa kanaler får bara användas med låg effekt i ett initialt skede, men får sedan ställas om till hög effekt. Tryck i så fall på H/L och talknappen (PTT) samtidigt. I bilaga C finns en kompletta kanallistor. Funktionsknappar: Den här radion har även funktionsknappar för vissa funktioner. Funktionsknapparna definieras av de namn som visas längst ner i displayen, omedelbart över de fysiska knapparna. Funktionsknappen ger dig ytterligare funktion eller alternativ för respektive fysisk knapp i vissa huvudfunktioner: ACK (WX/NAV) Tryck på ACK för att bekräfta ett DSC-anrop. ACCEPT (AIS/IC) Tryck på ACCEPT för att godkänna en kanalbegäran. Radion byter då direkt till den begärda kanalen. NEW-CH (AIS/IC) Tryck för att begära en ny kanal. PAUSE (WX/NAV) Tryck för att pausa ett samtal i repeterläge. RESEND (AIS/IC) Tryck för att upprepa ett utgående DSC-anrop. SILENC (AIS/IC) Tryck för att tysta ett ljudlarm. 16 Lowrance - Link-8 användarhandbok

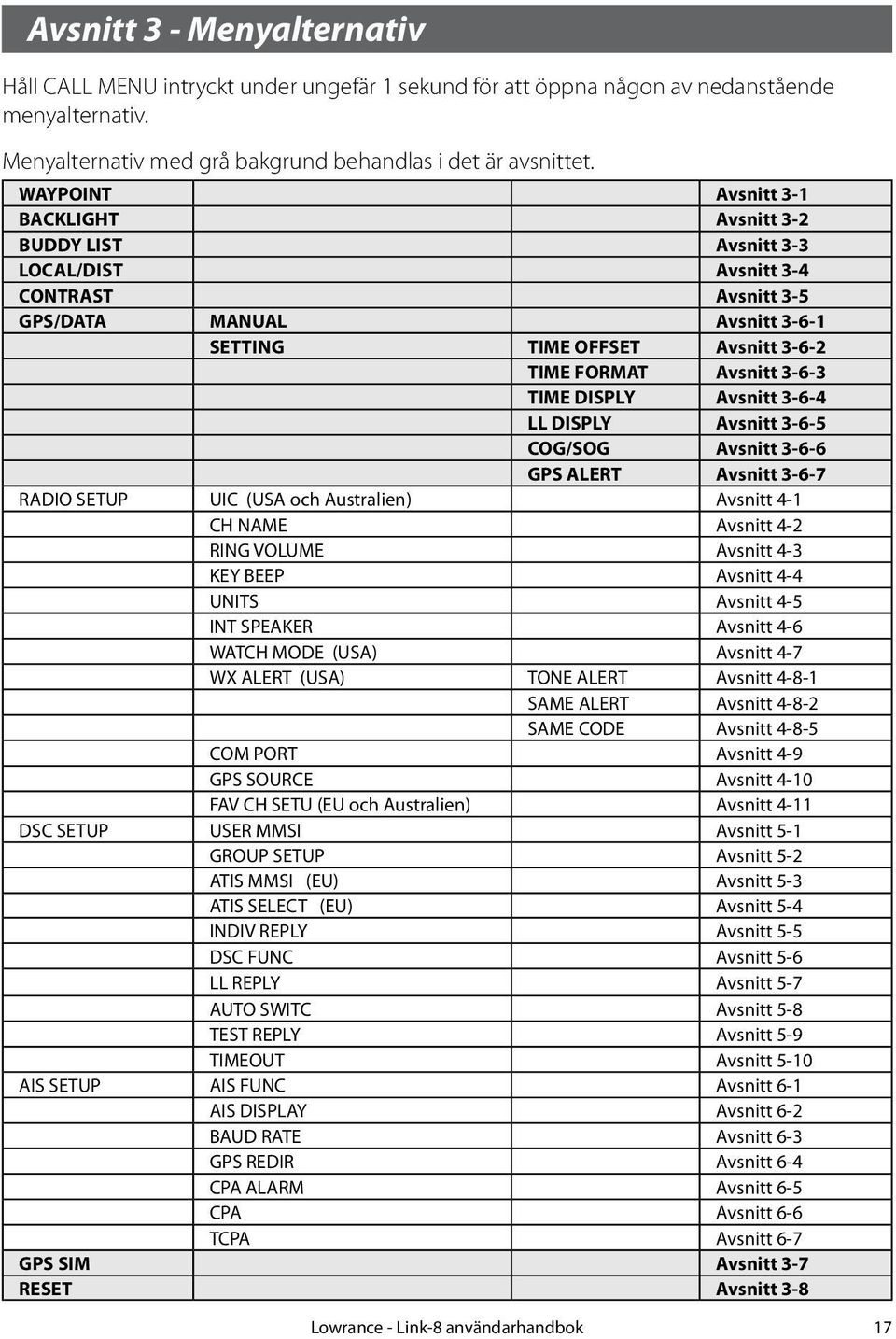

17 Avsnitt 3 - Menyalternativ Håll CALL MENU intryckt under ungefär 1 sekund för att öppna någon av nedanstående menyalternativ. Menyalternativ med grå bakgrund behandlas i det är avsnittet. WAYPOINT Avsnitt 3-1 BACKLIGHT Avsnitt 3-2 BUDDY LIST Avsnitt 3-3 LOCAL/DIST Avsnitt 3-4 CONTRAST Avsnitt 3-5 GPS/DATA MANUAL Avsnitt SETTING TIME OFFSET Avsnitt TIME FORMAT Avsnitt TIME DISPLY Avsnitt LL DISPLY Avsnitt COG/SOG Avsnitt GPS ALERT Avsnitt RADIO SETUP UIC (USA och Australien) Avsnitt 4-1 CH NAME Avsnitt 4-2 RING VOLUME Avsnitt 4-3 KEY BEEP Avsnitt 4-4 UNITS Avsnitt 4-5 INT SPEAKER Avsnitt 4-6 WATCH MODE (USA) Avsnitt 4-7 WX ALERT (USA) TONE ALERT Avsnitt SAME ALERT Avsnitt SAME CODE Avsnitt COM PORT Avsnitt 4-9 GPS SOURCE Avsnitt 4-10 FAV CH SETU (EU och Australien) Avsnitt 4-11 DSC SETUP USER MMSI Avsnitt 5-1 GROUP SETUP Avsnitt 5-2 ATIS MMSI (EU) Avsnitt 5-3 ATIS SELECT (EU) Avsnitt 5-4 INDIV REPLY Avsnitt 5-5 DSC FUNC Avsnitt 5-6 LL REPLY Avsnitt 5-7 AUTO SWITC Avsnitt 5-8 TEST REPLY Avsnitt 5-9 TIMEOUT Avsnitt 5-10 AIS SETUP AIS FUNC Avsnitt 6-1 AIS DISPLAY Avsnitt 6-2 BAUD RATE Avsnitt 6-3 GPS REDIR Avsnitt 6-4 CPA ALARM Avsnitt 6-5 CPA Avsnitt 6-6 TCPA Avsnitt 6-7 GPS SIM Avsnitt 3-7 RESET Avsnitt 3-8 Lowrance - Link-8 användarhandbok 17

18 3-1 Arbeta med waypointlistan (WAYPOINT) Du kan spara högst 200 waypoints med positionsuppgift. Det går inte att lägga in fler waypoints i listan när den väl är full, utan att först ta bort en listpost. Ett waypointnamn kan innehålla högst sex alfanumeriska tecken. Namnen sparas i den ordning du lägger in dem, dvs så att det senast inlagda hamnar först i listan Waypointsen visas i kolumner om sex. Välj enkelt kolumn med hjälp av kanalväljaren. Tryck sedan på ENT välj en waypoint i en kolumn med hjälp av kanalväljaren Lägga in en ny waypoint MENU SELECT WAYPOINT BACKLIGHT BUDDY LIST LOCAL/DIST WAYPOINT WP LIST NEAREST WP TEMP WP LIST NEW WP R01W04 R01W01 R14W05 R14W02 R14W06 R14W03 ENTER WP. N. W ENTER WP R01W N E SAVE YES NO WP LIST NEW WP R01W04 R01W01 R14W05 R01W02 R14W06 R01W03 R14W07 1. Välj WAYPOINT och sedan WP-lista. 2. Då öppnas din waypointlista. Tryck på ENT. 3. NEW WP börjar blinka. Tryck på ENT för att lägga in en ny waypoint. 4. Skriv in ett waypointnamn (högst 6 tecken), sedan latitud och därefter longitud. 5. Tryck på ENT när alla uppgifter är korrekta och välj YES. Den nya waypointen sparas och waypointlistan öppnas igen Ändra eller ta bort en waypoint MENU SELECT WAYPOINT BACKLIGHT BUDDY LIST LOCAL/DIST WAYPOINT WP LIST NEAREST WP TEMP WP LIST NEW WP R01W04 R01W01 R14W05 R01W02 R14W06 R01W03 R14W07 R14W05 WP EDIT DELETE GO TX WPT DATA WP EDIT R14END N E SAVE R14END YES NO WP LIST NEW WP R01W04 R01W01 R14END R01W02 R14W06 R01W03 R14W07 1. Välj WAYPOINT och sedan WP LIST. 18 Lowrance - Link-8 användarhandbok

19 Anm: Delar av den här funktionen är enbart aktiva om du har godkänd GPS-signal. 2. Waypointlistan öppnas. Tryck på ENT. 3. NEW WP börjar blinka. Bläddra neråt till den post som är felaktig. Vald waypoint blinkar. Tryck på ENT igen. 4. Välj DELETE och sedan YES för att radera waypointen. Waypointen tas bort omedelbart och den justerade listan öppnas. 5. Välj WP EDIT för att ändra waypointen. Det första tecknet i namnet är markerat. Ändra namnet eller tryck på ENT upprepade gånger så att markören hamnar på önskad rad, för att bara ändra positionsuppgifterna. 6. Tryck på ENT när du är klar (vid behov upprepade gånger) så att uppdateringssidan öppnas. 7. Tryck på ENT för att spara ändringarna. Waypointlistan öppnas igen. Upprepa steg 2 till 6 om du vill göra fler ändringar. Du kan också trycka på EXIT för att avsluta Gå till en ny waypoint MENU SELECT WAYPOINT BACKLIGHT BUDDY LIST LOCAL/DIST WAYPOINT WP LIST NEAREST WP TEMP WP LIST NEW WP R14W05 R01W02 R14W04 R01W01 R14W03 R01W01 WP EDIT DELETE GO TX WPT DATA 1. Välj WAYPOINT och sedan WP LIST. 2. Waypointlistan öppnas. Tryck på ENT. 3. NEW WP börjar blinka. Bläddra neråt till den waypoint du vill gå till. Vald waypoint blinkar. Tryck på ENT igen. 4. Välj funktionen GO. 5. Välj YES. Waypointen väljs omedelbart som destinationswaypoint. Tips: Om navbilden med stora siffror är öppen kan du vrida på kanalväljaren för att gå direkt till waypointlistan. Välj den nya waypointen och tryck på ENT Gå till närmaste waypoint (NEAREST WP) Anm: Den här funktionen är enbart aktiv om du har godkänd GPS-signal. MENU SELECT WAYPOINT BACKLIGHT BUDDY LIST LOCAL/DIST WAYPOINT WP LIST NEAREST WP TEMP NEAREST WP R01W R01W Välj WAYPOINT och sedan NEAREST WP. 2. Tryck på ENT för att visa bäring och distans från din aktuella position till närmaste waypoint. Övriga waypoints är listade efter avstånd från din aktuella position. Lowrance - Link-8 användarhandbok 19

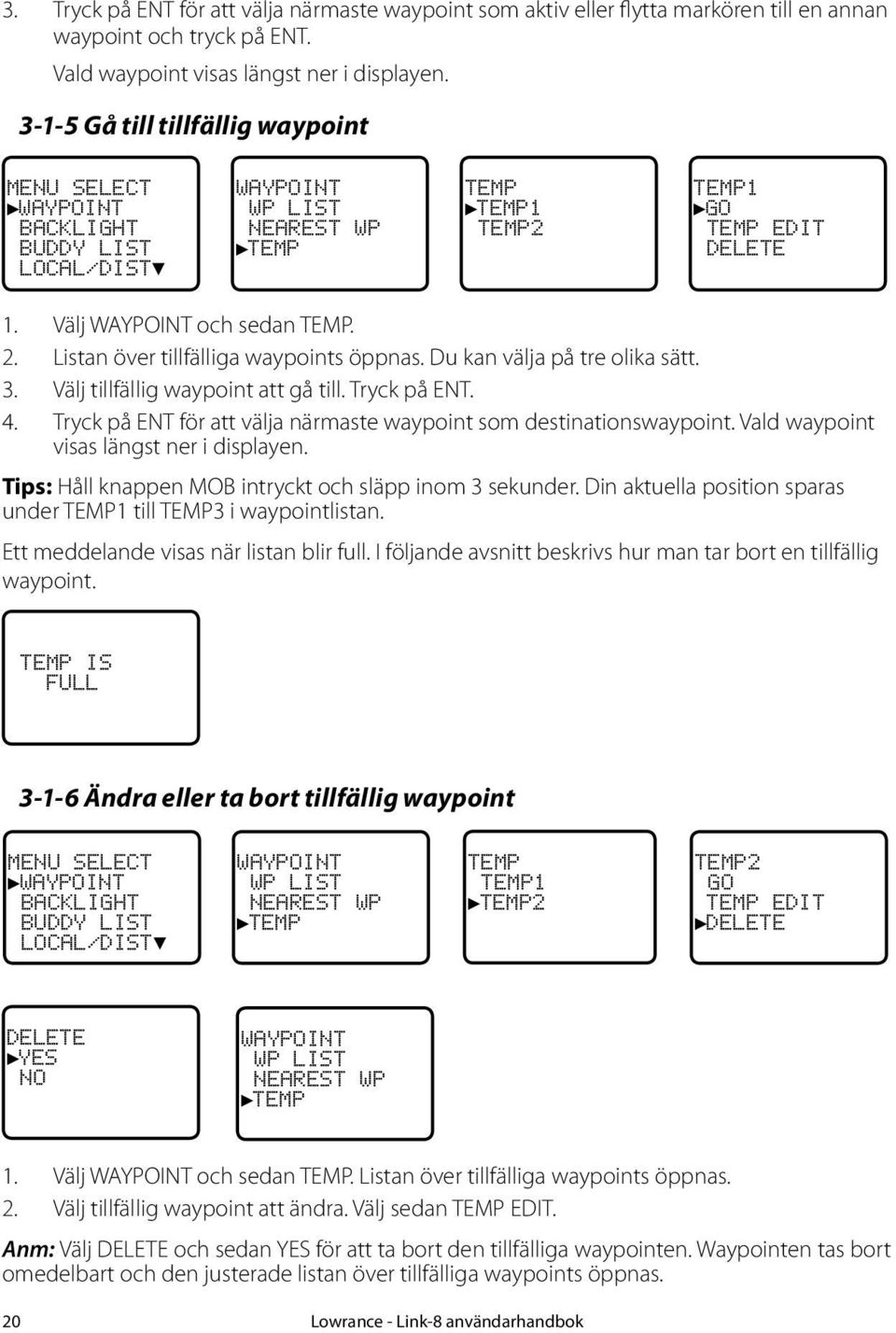

20 3. Tryck på ENT för att välja närmaste waypoint som aktiv eller flytta markören till en annan waypoint och tryck på ENT. Vald waypoint visas längst ner i displayen Gå till tillfällig waypoint MENU SELECT WAYPOINT BACKLIGHT BUDDY LIST LOCAL/DIST WAYPOINT WP LIST NEAREST WP TEMP TEMP TEMP1 TEMP2 TEMP1 GO TEMP EDIT DELETE 1. Välj WAYPOINT och sedan TEMP. 2. Listan över tillfälliga waypoints öppnas. Du kan välja på tre olika sätt. 3. Välj tillfällig waypoint att gå till. Tryck på ENT. 4. Tryck på ENT för att välja närmaste waypoint som destinationswaypoint. Vald waypoint visas längst ner i displayen. Tips: Håll knappen MOB intryckt och släpp inom 3 sekunder. Din aktuella position sparas under TEMP1 till TEMP3 i waypointlistan. Ett meddelande visas när listan blir full. I följande avsnitt beskrivs hur man tar bort en tillfällig waypoint. TEMP IS FULL Ändra eller ta bort tillfällig waypoint MENU SELECT WAYPOINT BACKLIGHT BUDDY LIST LOCAL/DIST WAYPOINT WP LIST NEAREST WP TEMP TEMP TEMP1 TEMP2 TEMP2 GO TEMP EDIT DELETE DELETE YES NO WAYPOINT WP LIST NEAREST WP TEMP 1. Välj WAYPOINT och sedan TEMP. Listan över tillfälliga waypoints öppnas. 2. Välj tillfällig waypoint att ändra. Välj sedan TEMP EDIT. Anm: Välj DELETE och sedan YES för att ta bort den tillfälliga waypointen. Waypointen tas bort omedelbart och den justerade listan över tillfälliga waypoints öppnas. 20 Lowrance - Link-8 användarhandbok

21 3. Waypointinformationen visas. Det första tecknet i namnet är markerat. 4. Ändra namnet eller tryck på ENT upprepade gånger så att markören hamnar på önskad rad, för att bara ändra positionsuppgifterna. 5. Tryck på ENT när du är klar (vid behov upprepade gånger) så att ett nytt fönster öppnas. 6. Tryck på ENT för att spara ändringarna. Waypointlistan öppnas igen. Upprepa steg 2 till 6 om du vill göra fler ändringar. Du kan också trycka på EXIT för att avsluta Skicka waypointdata till en plotter Du kan föra över waypointdata till en kompatibel plotter via NMEA MENU SELECT WAYPOINT BACKLIGHT BUDDY LIST LOCAL/DIST WAYPOINT WP LIST NEAREST WP TEMP WP LIST NEW WP TEMP2 MOB TEMP1 TEMP2 WP EDIT DELETE GO TX WP DATA 1. Välj WAYPOINT och sedan WP LIST. Waypointlistan öppnas. Tryck på ENT. NEW WP börjar blinka. 2. Bläddra ner till den waypoint vars uppgifter du vill för över till plottern och tryck på ENT. Exempel: bläddra till TEMP2 och tryck på ENT. 3. Bläddra ner och välj TX WPT DATA och tryck på ENT för att föra över uppgifterna. 3-2 Bakgrundsbelysning Bakgrundsbelysningen kan ställas in på åtta olika nivåer. Belysningen är starkast på nivå 8 och släckt på nivå 0. Bakgrundsbelysningen finns både på basstationen, display och knappsats, och i mikrofonens knappar. MENU SELECT WAYPOINT BACKLIGHT BUDDY LIST LOCAL/DIST BACKLIGHT LO HI PRESS ENT 1. Välj BACKLIGHT. 2. Välj en behaglig ljusnivå med hjälp av kanalväljaren eller + eller - på mikrofonen för att ändra ljusstyrkan. 3. Tryck på ENT för att aktivera inställningen och återgå till menyn. Anm: Belysningen i nödanropsknappen DISTRESS kan inte släckas. Anm: Släckt bakgrundsbelysning tänds automatiskt på nivå 1 om radion identifierar någon DSC-aktivitet eller någon knapp trycks in. Bakgrundsbelysningen släcks automatiskt efter 10 sekunder utan aktivitet. Lowrance - Link-8 användarhandbok 21

22 3-3 Underhålla listan över kända fartyg (BUDDY LIST) I denna lista kan du spara namn och tillhörande MMSI-nummer för upp till 20 kända fartyg. Namnen sparas i den ordning du lägger in dem, dvs så att det senast inlagda hamnar först i listan. I följande avsnitt beskrivs hur du lägger upp, ändrar i och tar bort poster ur listan över kända fartyg. I avsnitt 7-3 beskriver vi hur man ringer upp en kamrat Lägga in en post Du kan lägga in högst 20 kända fartyg. Det går inte att lägga in fler stationer i listan när den väl är full, utan att först ta bort en listpost. Ett sådant stationsnamn kan innehålla högst elva alfanumeriska tecken. MENU SELECT WAYPOINT BACKLIGHT BUDDY LIST LOCAL/DIST BUDDY LIST MANUAL NEW SEA ROSE MERMAID IV ENTER NAME ENTER MMSI ENTER NAME STARFISH ENTER MMSI ENTER NAME STARFISH ENTER MMSI STARFISH STORE CANCEL BUDDY LIST MANUAL NEW STARFISH SEA ROSE MERMAID IV 1. Välj BUDDY LIST (lista över kända fartyg). Flytta markören till MANUAL NEW. Tryck på ENT. 2. Skriv in namnet, ett tecken i taget (alfanumeriskt), och tryck på ENT upprepade gånger så att markören hamnar på raden där MMSI-numret ska skrivas in. 3. Skriv in det kända fartygets MMSI-nummer (bara siffror) och tryck på ENT. 4. Då visas den stationens namn och MMSI-nummer. Tryck på ENT för att spara det nyinlagda fartyget, som visas längst upp i listan över kända fartyg. Anm: När listan över kända fartyg är full (20 poster), kommer den post som ligger sist i listan att raderas om du lägger in en ny post. 22 Lowrance - Link-8 användarhandbok

23 3-3-2 Ändra eller ta bort en datapost MENU SELECT WAYPOINT BACKLIGHT BUDDY LIST LOCAL/DIST BUDDY LIST MANUAL NEW SEA ROSE MERMAID IV BUDDY LIST MANUAL NEW SEA ROSE MERMAID IV SEA ROSE EDIT DELETE EDIT NAME SEA ROSE EDIT MMSI EDIT NAME SEA ROSE EDIT MMSI SEA ROSE STORE CANCEL 1. Välj BUDDY LIST (lista över kända fartyg). Flytta markören till MANUAL NEW. 2. Bläddra neråt till den post som är felaktig och tryck på ENT. 3. Välj DELETE och sedan YES för att ta bort den felaktiga posten. Den felaktiga posten raderas omedelbart och den justerade listan över kända fartyg öppnas. 4. Välj EDIT för att ändra i en post. Det första tecknet i namnet är markerat. Ändra namnet eller tryck på ENT upprepade gånger så att markören hamnar på MMSI-raden, för att bara ändra MMSI-numret. 5. Tryck på ENT när du är klar (vid behov upprepade gånger) så att en uppdaterad bildn updated screen öppnas 6. Tryck på ENT för att spara ändringarna. Listan över kända fartyg öppnas igen. Upprepa steg 2 till 6 om du vill göra fler ändringar. Du kan också trycka på EXIT för att avsluta. 3-4 Lokal eller distanskänslighet (LOCAL/DIST) Funktionen LOCAL/DIST kan användas för att förbättra känsligheten hos mottagaren, antingen för lokala anrop (LOCAL) eller långdistansanrop (DIST). Vi rekommenderar att du inte använder inställningen LOCAL på öppet vatten. Den är avsedd för användning i områden med mycket radiotrafik, t ex i närheten av större samhällen. Se även under rubriken Brusspärr i avsnitt Inställning distanskänslighet MENU SELECT BACKLIGHT BUDDY LIST LOCAL/DIST CONTRAST SENSITIVITY DISTANT LOCAL 1. Välj LOCAL/DIST och sedan DISTANT. 2. Tryck på ENT för att aktivera inställningen DIST. Den lokala känsligheten avaktiveras och menyn öppnas. Lowrance - Link-8 användarhandbok 23

24 3-4-2 Inställning lokal känslighet MENU SELECT BACKLIGHT BUDDY LIST LOCAL/DIST CONTRAST SENSITIVITY DISTANT LOCAL 1. Välj LOCAL/DIST och bläddra till LOCAL. 2. Tryck på ENT för att aktivera inställningen LOCAL. Distanskänsligheten avaktiveras och menyn öppnas igen. LOCAL visas i displayen som en påminnelse om att känsligheten är minskad. 3-5 Inställning kontrast (CONTRAST) Kontrasten kan ställas in på åtta olika nivåer. MENU SELECT BUDDY LIST LOCAL/DIST CONTRAST GPS/DATA CONTRAST LO HI PRESS ENT 1. Välj CONTRAST. 2. Välj en behaglig kontrastnivå med hjälp av kanalväljaren eller + eller - på mikrofonen. 3. Tryck på ENT för att aktivera inställningen och återgå till menyn. 3-6 GPS-data och tid (GPS/DATA) Om det finns en fungerande GPS-navigator ombord, ansluten till NMEA-porten, känner radion automatiskt av och uppdaterar fartygets position och lokaltid. Om GPS-navigatorn emellertid inte är inkopplad eller kanske helt borttagen kan du själv skriva in båtens position och den lokala tiden, via funktionen GPS/DATA. Denna information är viktig, eftersom den används om du sänder ett DSC-nödanrop. Om det inte finns någon GPS-data löser larmet för ingen GPS ut och avger en ljudsignal under 5 sekunder eller tills du trycker på en knapp, och du uppmanas ange positionen manuellt. Detta upprepas var fjärde timma om du inte skriver in positionen manuellt. När du väl skrivit in din position måste den uppdateras inom 23,5 timmar, annars löser larmet ut igen. Indikeringen för ingen GPS-data visas så snart det inte finns någon sådan data tillgänglig i systemet. 24 Lowrance - Link-8 användarhandbok

25 3-6-1 Manuell inskrivning av position och UTC-tid (MANUAL) Anm: Den här funktionen är endast tillgänglig om det inte finns någon fungerande GPS ansluten. MENU SELECT LOCAL/DIST CONTRAST GPS/DATA RADIO SETU GPS/DATA MANUAL SETTING MANUAL LL. N. W MAN --:--UTC 14:38 UTC M17 32,233 S ,651 E 1. Välj GPS/DATA och sedan MANUAL. 2. Skriv in latitud, longitud och därefter UTC. 3. Tryck på ENT när alla uppgifter är korrekta. Båtens position visas i displayen, tillsammans med tiden i UTC. Prefixet M indikerar en manuellt inskriven post. Manuellt inskrivna uppgifter raderas om radion får godkänd GPS -signal. Anm: En varningssignal avges efter 4 timmar, för att påminna om att aktuell position är manuellt inskriven Lokal tid (TIME OFFSET) Om positions- och tidsdatan uppdateras via en GPS kan du ange tidsskillnaden mot UTC, så att du får lokal tid i displayen. MENU SELECT LOCAL/DIST CONTRAST GPS/DATA RADIO SETU GPS/DATA MANUAL SETTING SETTING TIME OFFSET TIME FORMAT TIME DISPLY LL DISPLY TIME OFFSET +00,00 04:43 UTC TIME OFFSET +03,00 07:43 LOC 07:50AM LOC 17 36,233 N ,651 E 1. Ta reda på tidsskillnaden mellan UTC (GMT) och din lokala tid (i nedanstående diagram). 2. Välj GPS/DATA och sedan SETTING. 3. Välj TIME/OFFSET för att ange skillnaden mellan UTC och din lokala tid. Du kan ändra tiden med kanalväljaren eller + eller - på mikrofonen. Tidsskillnaden kan anges i halvtimmar, dock som mest ±13 timmar. 4. Tryck på ENT när rätt lokal tid visas. LOC visas efter klockslaget, som en påminnelse om att tiden visas som lokal tid. Lowrance - Link-8 användarhandbok 25

26 L M Y L M L X W V U T S R Q P O N Z A B C D E F G H I K L M Y Q S Z A G K N C T R Z V K S A B I L P G E Z H W U T Q C K R P* A B F E L D U S R Z B T Z H I I X C* D* E X R E B I W C D F R Q H Z E* A F* N G S C K C M E* M Q * H M R Z E H M* C G K V* S D Q O A B F I I K L I X C M W P G Z L A F* H M W O C L M * D W M* U S H I* Q B K L M * Z * P K M International Date Line M STANDARD TIME ZONES Corrected to January 2011 Zone boundaries are approximate Daylight Saving Time (Summer Time), usually one hour in advance of Standard Time, is kept in some places Map outline Mountain High Maps Compiled by HM Nautical Almanac Office P Q O h m Z 0 A 1 B 2 C 3 C* 3 30 D 4 Standard Time = Universal Time value from table Universal Time = Standard Time + value from table h m h m h m h m h m h m D* 4 30 G 7 L 11 N + 1 Q* V + 9 E 5 H 8 L* O + 2 R + 5 V* E* 5 30 I 9 M 12 P + 3 S + 6 W +10 E 5 45 I* 9 30 M P* T + 7 X +11 F 6 K 10 M* 13 Q + 4 U + 8 Y +12 F* 6 30 K* M 14 No Standard Time legally adopted W 120 W 90 W 60 W 30 W 0 30 E 60 E 90 E 120 E 150 E 180 K M International Date Line M WORLD MAP OF TIME ZONES Tidsformat (TIME FORMAT) Tiden kan visas i 12- eller 24-timmarsformat. MENU SELECT LOCAL/DIST CONTRAST GPS/DATA RADIO SETU GPS/DATA MANUAL SETTING SETTING TIME OFFSET TIME FORMAT TIME DISPLY LL DISPLY TIME FORMAT 12 Hr 24 Hr 06:56PM LOC 1. Välj GPS/DATA och sedan SETTING. 2. Välj TIME FORMAT. 3. Välj 12 eller 24 h efter önskemål. I det här exemplet har vi valt 12-timmarsformatet, vilket innebär att suffixen AM och PM visas för förmiddag respektive eftermiddag Tidsvisning (TIME DISPLY) Om fartygets position och tiden uppdateras via GPS-navigator kan du välja att dölja tiden i displayen. 26 Lowrance - Link-8 användarhandbok

27 MENU SELECT LOCAL/DIST CONTRAST GPS/DATA RADIO SETU GPS/DATA MANUAL SETTING SETTING TIME OFFSET TIME FORMAT TIME DISPLY LL DISPLY TIME DISPLY ON FRÅN 1. Välj GPS/DATA och sedan SETTING. 2. Välj TIME DISPLY. 3. Välj ON (visa) eller OFF (dölj). I det här exemplet har OFF valts, vilket innebär att tiden inte visas i displayen Positionsalternativ (LL DISPLY) Om fartygets position och tiden uppdateras via GPS-navigator kan du välja att dölja positionen i displayen. MENU SELECT LOCAL/DIST CONTRAST GPS/DATA RADIO SETU GPS/DATA MANUAL SETTING SETTING TIME FORMAT TIME DISPLY LL DISPLY COG/SOG LL DISPLY ON OFF 1. Välj GPS/DATA och sedan SETTING. 2. Välj LL DISPLY. 3. Välj ON (visa) eller OFF (dölj). I det här exemplet har OFF valts, vilket innebär att positionen inte visas i displayen Kurs och fart (COG/SOG) Om fartygets position och tiden uppdateras via GPS-navigator kan du välja att visa eller dölja kurs och fart över grund (kög (COG) och fög (SOG)) i displayen. MENU SELECT LOCAL/DIST CONTRAST GPS/DATA RADIO SETU GPS/DATA MANUAL SETTING SETTING TIME DISPL LL DISPLY COG/SOG GPS ALERT COG/SOG ON OFF 1. Välj GPS/DATA och sedan SETTING. 2. Välj COG/SOG. 3. Välj ON (visa) eller OFF (dölj). I det här exemplet har vi valt ON, vilket innebär att bäring och fart visas i displayen. Lowrance - Link-8 användarhandbok 27

28 3-6-7 GPS-larm (GPS ALERT) Det här larmet löser ut om det är inkopplat och GPS-navigatorn kopplas bort. Anm: ON är förvald inställning för europamodellen av radion och OFF för den nordamerikanska. MENU SELECT LOCAL/DIST CONTRAST GPS/DATA RADIO SETU GPS/DATA MANUAL SETTING SETTING TIME DISPL LL DISPLY COG/SOG GPS ALERT GPS ALERT ON OFF 1. Välj GPS/DATA och sedan SETTING. 2. Välj GPS ALERT. 3. Välj ON (på) eller OFF (av). 3-7 GPS-simulator (GPS SIM) GPS-simulatorfunktionen stängs alltid av när radion sätts på, men också när sann GPS-data blir tillgänglig via COM-porten. (GPS-simulatorn kan alltså inte aktiveras när det finns GPSsignal). Du kan emellertid aktivera den själv för att t ex prova den. Observera DSC-sändning blockeras när GPS-simulatorn aktiveras. MENU SELECT RADIO SETU DSC SETUP AIS SETUP GPS SIM GPS SIM ON OFF 1. Välj GPS SIM. 2. Välj ON (på) eller OFF (av). 3-8 Återställa fabriksinställningar (RESET) Den här funktionen används för att återställa fabriksinställningarna, utom MMSI-inställningarna och listan över kända fartyg. MENU SELECT DSC SETUP AIS SETUP GPS SIM RESET RESET RADIO ARE YOU SURE YES NO 1. Välj RESET. Du uppmanas bekräfta återställningen. 2. Select YES then ptryck på ENT för att bekräfta och återställa fabriksinställningarna. Menyn öppnas igen.. 28 Lowrance - Link-8 användarhandbok

29 Avsnitt 4 - Radioinställningsmeny (RADIO SETUP) Håll knappen CALL/MENU intryckt ungefär en sekund för att öppna radioinställningsfunktionen. I det här avsnittet förklaras följande menyposter. RADIO SETUP UIC * Avsnitt 4-1 CH NAME Avsnitt 4-2 RING VOLUME Avsnitt 4-3 KEY BEEP Avsnitt 4-4 UNITS Avsnitt 4-5 INT SPEAKER Avsnitt 4-6 WATCH MODE * Avsnitt 4-7 WX ALERT * TONE ALERT Avsnitt SAME ALERT Avsnitt SAME CODE Avsnitt COM PORT Avsnitt 4-9 GPS SOURCE Avsnitt 4-10 FAV CH SETUP * Avsnitt 4-11 *Modellberoende I avsnitten 1-3 och 1-4 kan du läsa mer om hur man arbetar i menyn och skriver in, sparar och ändrar data. 4-1 Kanal (UIC) Endast modeller avsedda för USA och Australien. Växla mellan USA-kanaler och internationella och kanadensiska kanaler. Vald kanaluppsättning senast använd kanal indikeras i displayen. De olika kanaluppsättningarna beskrivs i bilaga C. RADIO SETUP UIC CH NAME RING VOLUME KEY BEEP UIC USA INT L CANADA 1. Välj RADIO SETUP och sedan UIC. 2. Markera önskad kanaluppsättning och tryck på ENT. 4-2 Kanalnamn (CH NAME) De olika kanalerna beskrivs i bilaga C. Under menyn CH NAME kan du ändra och ta bort de kanalnamn som visas i displayen. I det här exemplet ändrar vi kanalnamnet PHONE-PORTOP på kanal 87 till CALL PORT OP. Lowrance - Link-8 användarhandbok 29

30 RADIO SETUP UIC CH NAME RING VOLUME KEY BEEP 63 CH NAME PHONE-PORTOP PHONE-PORTOP EDIT DELETE EDIT CH NAME PHONE-PORTOP SAVE CH NAME CALL PORTOP YES NO 1. Välj först RADIO SETUP och därefter CH NAME. Bläddra till den kanal du vill ändra namnet på med hjälp av kanalväljaren eller + eller - och tryck på ENT. 2. Välj DELETE och tryck på ENT för att radera namnet. 3. Välj EDIT för att ändra namnet. 4. Skriv över det gamla namnet med det nya. Namnet kan innehålla högst tolv tecken. 5. Tryck på ENT (vid behov upprepade gånger) så att bekräftelsen YES/NO visas. 6. Tryck på ENT för att bekräfta den nya kanalnamnet (eller att det gamla raderas). 7. Tryck på EXIT för att återgå till kanalnamnsbilden. 4-3 Ringsignalens volym (RING VOLUME) Radio avger en behaglig tvåtonssignal vid inkommande DSC-anrop. Ringsignalens ljudnivå kan ändras. RADIO SETUP UIC CH NAME RING VOLUME KEY BEEP RING VOLUME HIGH LÅG 1. Välj först RADIO SETUP och sedan RING VOLUME. 2. Markera HIGH (hög signal) eller LOW (svag signal) och tryck på ENT. 4-4 Knappljudets volym (KEY BEEP) Du kan ändra ljudnivån på knappljudet eller stänga av det helt. RADIO SETUP CH NAME RING VOLUME KEY BEEP UNITS KEY BEEP HIGH LÅG OFF 1. Välj först RADIO SETUP och sedan KEY BEEP. 2. Markera önskad inställning och tryck på ENT. 30 Lowrance - Link-8 användarhandbok

31 4-5 Välja enheter (UNITS) Du kan välja vilken enhet du vill att distans och avvikelse från utlagd kurs ska visas i (vid waypointnavigering). RADIO SETUP RING VOLUM KEY BEEP UNITS INT SPEAKE UNITS METRIC NAUTICAL STATUTE 1. Välj RADIO SETUP och sedan UNITS. 2. Välj önskad enhet och tryck på ENT. Anm: I AIS-läge används endast nautiska mil. 4-6 Inbyggd högtalare (INT SPEAKER) Den inbyggda högtalaren kan stängas av. Den externa högtalaren är alltid på om den är ansluten till utgången för extern högtalare. RADIO SETUP KEY BEEP UNITS INT SPEAKER WATCH MODE INT SPEAKER ON OFF 1. Välj först RADIO SETUP och sedan INT SPEAKER. 2. Välj ON (på) eller OFF (av) och tryck sedan på ENT för att aktivera inställningen och återgå till menyn. 4-7 Välja prioriterad kanal (WATCH MODE) Endast USA-modeller. Om du använder kanaluppsättningen för USA eller den för Kanada kan du ställa in den prioriterade kanalen, så att du passar både kanalerna 16 och 09 och en arbetskanal på samma sätt som vid trekanalspassning. RADIO SETUP UNITS INT SPEAKER WATCH MODE WX ALERT WATCH MODE ONLY 16 16CH + 9CH 1. Välj RADIO SETUP och sedan WATCH MODE. 2. Markera önskad inställning och tryck på ENT. Lowrance - Link-8 användarhandbok 31

32 4-8 Vädervarningar (WX ALERT) Endast USA-modeller. I funktionen WX ALERT ställer du in dina önskemål för väderinformation. NOAA arbetar med flera olika väderkanaler i kanaluppsättningarna för USA och Kanada. Vid risk för hårt väder med storm eller orkan sänder NOAA vädervarningar på frekvensen 1050 Hz. NOAAs vädervarningssystem NWR arbetar i samverkan med varningssystemet EAS och sänder vädervarningar för specifika geografiska områden eller specifika väderförhållanden. Man använder då ett digitalt kodningssystem kallat SAME (Specific Area Message Encoding) vid sändning av dessa varningar. Varje sändare i NWR-systemet identifieras med en unik, sexsiffrig SAME-kod. Varje sändare arbetar på en av sju frekvenser. Anm: SAME-varningen aktiveras genom att man väljer en SAME-kod (läns-id) och sedan alternativet ON (på) (se avsnitt 4-8-2) Larmsignal (TONE ALERT) Om larmsignalen (TONE ALERT) är på och väderstationen sänder en varningssignal på 1050 Hz känner radion av den och löser ut väderlarmet. Tryck på valfri knapp för att kvittera larmet och lyssna på vädermeddelandet. RADIO SETUP INT SPEAKE WATCH MODE WX ALERT COM PORT TONE ALERT SAME ALERT SAME CODE TONE ALERT ON OFF 1. Välj RADIO SETUP och sedan WX ALERT. 2. Välj TONE ALERT. 3. Välj ON för att lyssna på eventuella vädervarningar på 1050 Hz, vädervarningssymbolen visas i displayen, eller välj OFF för att ignorerar vädervarningarna SAME-larm (SAME ALERT) Anm: Den här funktionen kan endast användas om du angivit och valt en SAME-kod för aktuellt geografiskt område (se avsnitten och 4-8-6). Anm: Passningsfunktionen arbetar ner till hälften så fort när SAME-larmet är på, för att säkerställa den tid som krävs för avkodning av de kodade varningsmeddelandena. 32 Lowrance - Link-8 användarhandbok
