1 Professionella produkter - för säkerhets skull Utg. 7 Bakljus m.m. Bakljus Sidomarkeringar Positionsljus Bromsljus Innerbelysningar Nummerplåtsbelysningar Reflextape Kabelsystem Kablage Signalhorn LED- och glödlampor Backlampor/arbetsljus Fordonsteknik AB, Fågelviksvägen 18-20, Norsborg tel , fax , info@hba.nu

2 SNABBGUIDE sid 4 sid 5 sid 6 sid 7 sid 8 sid 9 sid 10 sid 11 sid 12 sid 13 sid 14 sid 15 sid 16 sid 17 sid 18 sid 19 sid 20 sid 21 sid sid sid 26 sid 27 sid sid sid 32 sid 33 sid sid 36 sid 37 sid 38 sid 39 sid sid info@hba.nu

3 INNEHÅLLSFÖRTECKNING Bakljus, flerfunktionsljus Bakljus LC8, LC8 LED Bakljus LC9, LC5, LC9 LED, LC10 LED Flerfunktionsbakljus Bakljus GLO TRAC LED Bakljus LED Bakljus LED Autolamps Släpvagnskit LED...17 Sidomarkeringar, positionsljus, reflextape Reflextape...15 Gummiarmsljus med LED lysdioder Positions-, bredd- och sidomarkeringslampor Bromsljus, innerbelysningar, nummerplåtsbelysningar, reflexer Nummerplåtsbelysningar...26 Blinkers- positionsljus Volvo och Scania...27 Innerbelysningar Bromsljus med lysdioder...32 Läslampa, reflexer...33 Övriga produkter Kablage och tillbehör Reservdelar till Vignal RSC Click-in kablagesystem...36 Effektmotstånd, akustiska backvarnare...37 Kompressorhorn, elektriskt horn...37 DT-kontakter, DT-kablage, DT-sortimentslåda LED- och glödlampor Backlampor, arbetsbelysning

4 LC8 Bakljus till Scania, VW, MAN m.fl LC8 Bakljus Ett ADR godkänt flerfunktionsbakljus från VIGNAL. Originalmonteras på VW, MAN, Scania, Mercedes, Ory, NTM, Parator m.fl. Glödlampor: R5W x 3 st, P21W x 3 st, PY21W x 1 st. Bultavstånd 152 mm. LC8T med blå lins och triangel. För släp. Åtta funktioner - Blinkers - Stoppljus - Bakljus - Nummerplåtsbelysning (vissa modeller) - Dimbakljus - Backlampa - Bakre reflex - Reflextriangel (vissa modeller) ADR godkänd För horisontell montering. LC8 med 7-polig AMP-kontakt på sidan. LC8 med 7-polig AMPkontakt på baksidan. Mått 400 x 160 x 89 mm LC8 med vit lins och nummerplåtsbelysning. För lastbil. Kablar med 7-poliga AMPkontakter se sidan LC8 Bakljus Vänster, AMP kontakt på sidan, nr.plåtsbelysn, blå lins, MAN LC8 Bakljus Höger, AMP kontakt på sidan, blå lins, MAN LC8 Bakljus Höger, AMP kontakt på baksidan, blå lins, Ory LC8 Bakljus Vänster, AMP kontakt på baksidan, blå lins, Ory LC8 Bakljus Vänster, AMP kontakt på sidan, nr.plåtsbelysning, vit lins, Scania LC8 Bakljus Höger, AMP kontakt på sidan, vit lins, Scania LC8 Bakljus Vänster, AMP kontakt på baksidan, nr.plåtsbelysning vit lins, VW 2E A, MB A LC8 Bakljus Höger, AMP kontakt på baksidan, vit lins. VW 2E A, MB A LCT8 Bakljus Vänster för släp, AMP kontakt på baksidan, blå lins, reflextriangel, NTM, Parator LC8T Bakljus Höger för släp, AMP kontakt på baksidan, blå lins, reflextriangel, NTM, Parator LC8T Bakljus Vänster för släp, AMP kontakt på baksidan, nr.plåtsbelysning, blå lins, reflextriangel LC8T Bakljus Höger för släp, blå lins, kontakt på sidan, med 24 V glödlampor monterade LC8T Bakljus Vänster för släp, blå lins, kontakt på sidan, med 24 V glödlampor monterade Glas LC8 Vänster, blå lins, MAN Glas LC8 Höger, blå lins, MAN Glas LC8 Vänster, klar lins, Scania , VW 2E A, MB A Glas LC8 Höger, klar lins, Scania , VW 2E A, MB A Glas till LC8T, släp Vänster, med reflextriangel, blå lins, NTM, Parator Glas till LC8T släp Höger, med reflextriangel, blå lins, NTM, Parator Kabel 4 m med AMP kontakt för anslutning till LC5/LC7/LC8/LC9. info@hba.nu

5 LC8 Bakljus med lysdioder VIGNAL LC8 LED för lastbil och LC8T LED för släp är båda 100% LED-flerfunktionsbaklyktor. Funktionerna är: bak-, stopp-, blinkers-, back-, dim-, sido- och positionsljus. LC8T LED fungerar med alla europeiska märken så som Scania, MAN, DAF, RENAULT, VOLVO, IVECO och MERCEDES. För VOLVO, IVECO och MERCEDES tillverkade före 2011 kan det behövas en anpassning, 12-D13236 eller 12-D13502, för att inte få felkoder. Den 7-poliga AMP-kontakten på baksidan av bakljuset ger en enkel och säker anslutning. - Bakljus - Stoppljus - Blinkers - Backljus - Dimbakljus - Sidomarkering - Positionsljus - ADR godkänd - ECE godkänd Kopplingsdosa 12-D13236 Kablage LC8 LED Lastbil 12/24V Vänster LC8 LED Lastbil 12/24V Höger LC8T LED Släp 12-24V Vänster LC8T LED Släp 12-24V Höger LC8 LED Glas Höger/Vänster 12-D13236 LC8 LED Anpassning för äldre Volvo, Iveco, Mercedes, 7-polig han/hon AMP 12-D13502 LC8 LED Anpassning för äldre Volvo, Iveco, Mercedes, RSC-HUB anslutning info@hba.nu 5

6 LC5 och LC9 Bakljus till Volvo m.fl. LC 5 bakljus En flerfunktionsljus från VIGNAL med VibraActive, inbyggd vibrationsdämpning som ger lång livslängd på glödlamporna. LC5 är också en kopplingsbox för bak- och positionsljus. En slinga på vänster sida och en slinga på höger sida för inkoppling av nummerplåtsbelysning, extra backljus, sidomarkeringsljus och positionsljus. Spar tid och kabeldragning. Passar bl.a Volvo. Glödlampor: R 5 W x 2 st, P 21 W x 4 st. Bultavstånd 152 mm. Med bottenplåt indelad i olika kretsar fungerar LC5 och LC8 utmärkt som kopplingsbox för positionsljus, sidomarkering, backljus och nummerplåtsbelysning. Mått: 350 x 130 x 83 mm LC9 Bakljus En flerfunktionsbakljus från VIGNAL för VOLVO, RENAULT m.fl. LC9 monteras bl.a. på Volvo FL. Har 7-polig AMP kontakt på sidan av lamphuset. Som tillbehör finns inbyggt akustiskt backlarm. Glödlampor: R5W x 3 st, P21W x 3 st, PY21W x 1 st. Bultavstånd 152 mm. Mått 500 x 130 x 83 mm ADR godkända För horisontell montering. Kablar med 7 poliga AMPkontakter se sidan Sju funktioner (bägge mod.) - Blinkers - Stoppljus - Bakljus - Nummerplåtsbelysning (vissa modeller) - Dimbakljus - Backlampa - Bakre reflex LC5 bakljus med reflex, Höger/Vänster, PG13 genomföring LC5 bakljus med reflex, Höger/Vänster, AMP-kontakt LC5 bakljus med reflex, Höger/Vänster, AMP-kontakt, med 12 V glödlampor monterade LC5 bakljus med reflex, Höger/Vänster, AMP-kontakt, med 24 V glödlampor monterade Glas till LC5 med reflex Glas till LC5 utan reflex PG9 förskruvning för extrauttag i LC LC9 bakljus med reflex och nummerplåtsbelysning, Vänster Volvo nr LC9 bakljus med reflex, Höger Volvo nr Glas till LC9 Höger + Vänster Volvo nr Kabel 4 m med AMP-kontakt för anslutning till LC5/LC8 och LC9 info@hba.nu

7 LC9 LED och LC10 LED, bakljus med lysdioder VIGNAL LED flerfunktionsbaklyktor Har bak-, stopp-, blinkers-, back-, dim- och positionsljusljus. För enkel och säker anslutning finns 7-polig AMP-kontakt på ena kortsidan. LC9 LED är direkt utbytbar med originalmonterade LC9 på Volvo FH tillverkad LC9 LED sitter originalmonterad som tillval på Volvo FH & FH16 sedan 12/2012- LC10 LED är direkt utbytbar med originalmonterade baklampor på Volvo FM tillverkad LC10 LED sitter originalmonterad på Volvo FH & FM sedan 09/2013- LC9 LED - Bakljus-Stoppljus - Blinkers-Backljus - Dimbakljus - Positionsljus - Nummerplåtsbelysning ( ) - Backvarnare ( ) - Passar Volvo FH & FH > - EMC, ADR & ECE godkänd: E LC10 LED - Bakljus-Stoppljus - Blinkers-Backljus - Dimbakljus - Positionsljus - Passar Volvo FM 09/ V - EMC, ADR & ECE godkänd: E LC9 LED baklampa vänster med nummerplåtsbelysning Volvo nr LC9 LED baklampa höger med backvarnare Volvo nr LC9 LED baklampa höger utan backvarnare Volvo nr LC9 reservglas höger & vänster Volvo nr LC10 LED reservglas höger & vänster Volvo nr LC10 LED baklampa vänster med nummerplåtsbelysning Volvo nr LC10 LED baklampa höger med backvarnare Volvo nr LC10 LED baklampa vänster Volvo nr LC10 LED baklampa höger Volvo nr info@hba.nu 7

8 VOLVO och SCANIA bakljus ,55-serien Scania- och Volvobakljus. Med kontakten på sidan, passar bl.a. Volvo FH16, FHR. Med kabelingång underifrån för PG13 förskruvning, passar bl.a. Scania 4-serien. Ljusen har åtta funktioner inklusive nummerplåtsbelysning och infällt orange sidomarkeringsljus. Glödlampor: R 5 W x 4 st, P 21 W x 4 st. Bultavstånd 152 mm. Volvokontakt Scania för PG13 förskruvning Mått 515,4 x 129,5 x 81,5 mm 12-LC7K, 12-LC7K4S Ett välkänt ADR-godkänt bakljus med sju funktioner. Stoppljus, positionsljus med dubbelfunktion, dimbakljus, backlampa, blinkers, sidomarkering samt nummerplåtsbelysning och reflex. 12-LC7K utan sidomarkering och 12-LC7K4S med sidomarkering och Höger- respektive Vänsterutförande. Glödlampor: R 5 W x 4 st, P 21 W x 4 st. Bultavstånd 152 mm ,55,005 Bakljus Volvo åtta funktioner med kontakt Vänster ,55,025 Bakljus Volvo åtta funktioner med kontakt Höger ,55,105 Bakljus Scania åtta funktioner med kabelgenomföring Vänster ,55,125 Bakljus Scania åtta funktioner med kabelgenomföring Höger ,55,001 Reservglas Mått 464 x 130 x 83 mm 12-LC7K4S2 Bakljus åtta funktioner med positionsljus Höger 12-LC7K4S4 Bakljus åtta funktioner med positionsljus Vänster 12-LC7K Bakljus sju funktioner med kabelgenomföring 12-PLC7K Reservglas Dämpblock till bakljus, säljes styckvis SCANIA R-serien Flerfunktionsbakljus till SCANIA R-serien. Fem funktioner: bak-stopp-blinkers-dim-backlampa. Vänster bakljus är även utrustad med nummerplåtsbelysning. Hål för kabelgenomföring på sidan av lamphuset. Bultavstånd 153 mm. Mått 340 x 120 x 86 mm. Hålavstånd 153 mm 8 12-L2165 Bakljus Vänster, med nummerplåtsbelysning. 12-L2165 Bakljus Vänster med nummerplåtsbelysning 12-L2166 Bakljus Höger 12-K2165 Extraglas universal Höger och Vänster 12-L2166 Bakljus Höger. 12-K2165 Extraglas universal Höger/Vänster. info@hba.nu

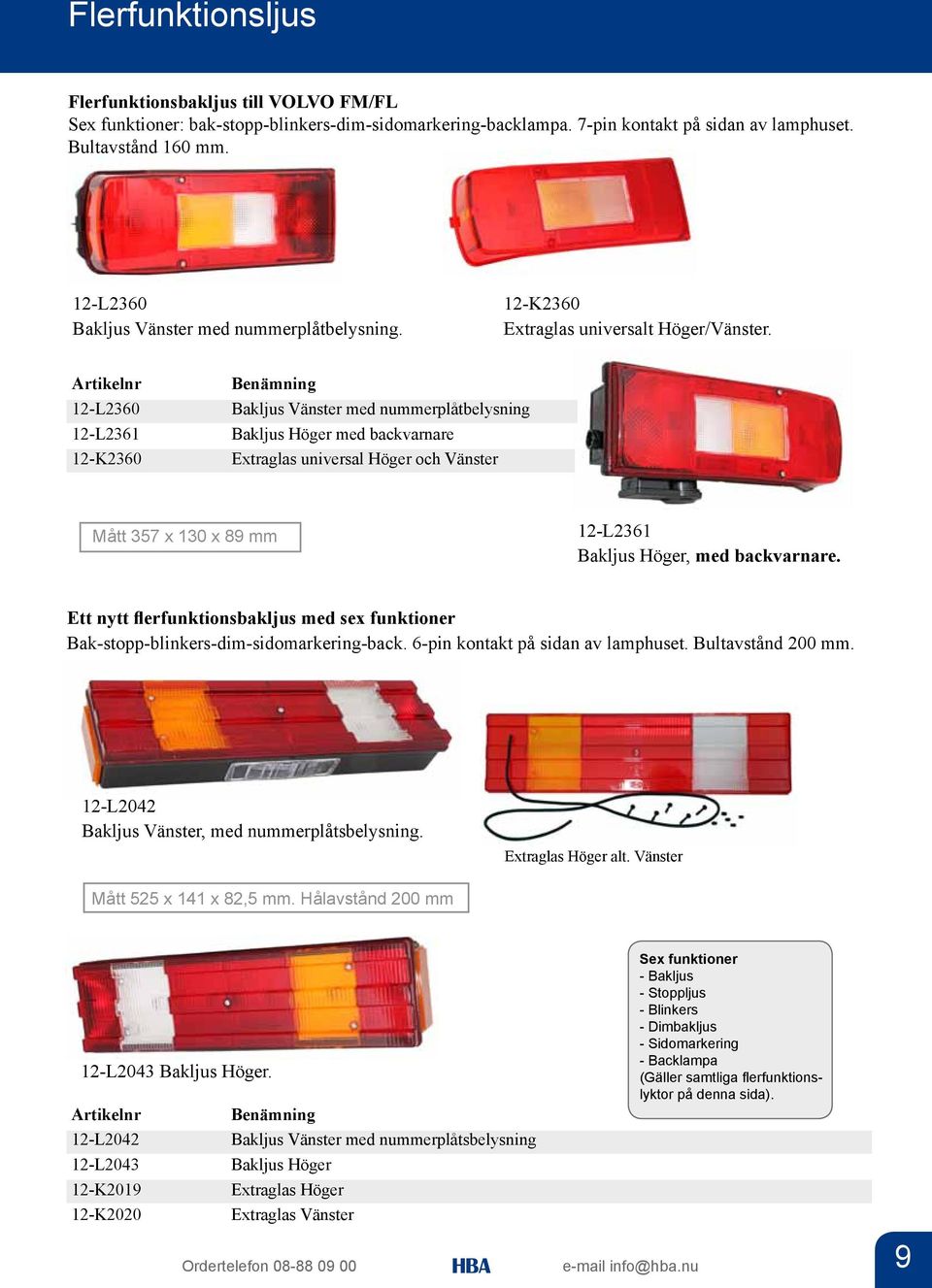

9 Flerfunktionsljus Flerfunktionsbakljus till VOLVO FM/FL Sex funktioner: bak-stopp-blinkers-dim-sidomarkering-backlampa. 7-pin kontakt på sidan av lamphuset. Bultavstånd 160 mm. 12-L2360 Bakljus Vänster med nummerplåtbelysning. 12-K2360 Extraglas universalt Höger/Vänster. 12-L2360 Bakljus Vänster med nummerplåtbelysning 12-L2361 Bakljus Höger med backvarnare 12-K2360 Extraglas universal Höger och Vänster Mått 357 x 130 x 89 mm 12-L2361 Bakljus Höger, med backvarnare. Ett nytt flerfunktionsbakljus med sex funktioner Bak-stopp-blinkers-dim-sidomarkering-back. 6-pin kontakt på sidan av lamphuset. Bultavstånd 200 mm. 12-L2042 Bakljus Vänster, med nummerplåtsbelysning. Extraglas Höger alt. Vänster Mått 525 x 141 x 82,5 mm. Hålavstånd 200 mm 12-L2043 Bakljus Höger. 12-L2042 Bakljus Vänster med nummerplåtsbelysning 12-L2043 Bakljus Höger 12-K2019 Extraglas Höger 12-K2020 Extraglas Vänster Sex funktioner - Bakljus - Stoppljus - Blinkers - Dimbakljus - Sidomarkering - Backlampa (Gäller samtliga flerfunktionslyktor på denna sida). info@hba.nu 9

10 LED bakljus Glo Trac E-godkända LED bakljus med Glo Trac ljus. En serie i tre storlekar för att täcka olika behov. Glo Trac har en jämn ljusspridning av lysdiodernas ljus. Alla modeller har kabel på baksidan och har integrerad reflextriangel för släpvagnar, 2 meter kabel och 6 funktioner; Bak, Stopp, Blinkers, Dimljus, Backljus och Reflextriangel. Den mindre lampan AR-V, är för horisontell montering och har 30 cm utgående kabel och 4 funktioner; Bak, Stopp, Blinkers och Reflex Strömförbrukning AR-V För horisontell montering Artikel - Volttal Broms Bak Back Blinkers Dim/bak ,5 V 0,38 A 0,26 A 0,26 A 0,16 A 0,395 A V 0,22 A 0,145 A 0,145 A 0,085 A 0,215 A ,5 V 0,24 A 0,145 A 0,27 A 0,075 A 0,15 A V 0,135 A 0,075 A 0,145 A 0,045 A 0,12 A ,5 V 0,465 A 0,335 A -- 0,15 A V 0,225 A 0,16 A -- 0,08 A LH Bakljus LED 12/24 V, Glo Trac Vänster RH Bakljus LED 12/24 V, Glo Trac Höger LH Bakljus LED 12/24 V, Glo Trac Vänster RH Bakljus LED 12/24 V, Glo Trac Höger AR-V Bakljus LED 12/24 V, Glo Trac Universal info@hba.nu, Glo Trac - E-godkända - Skyddsklass IP 67

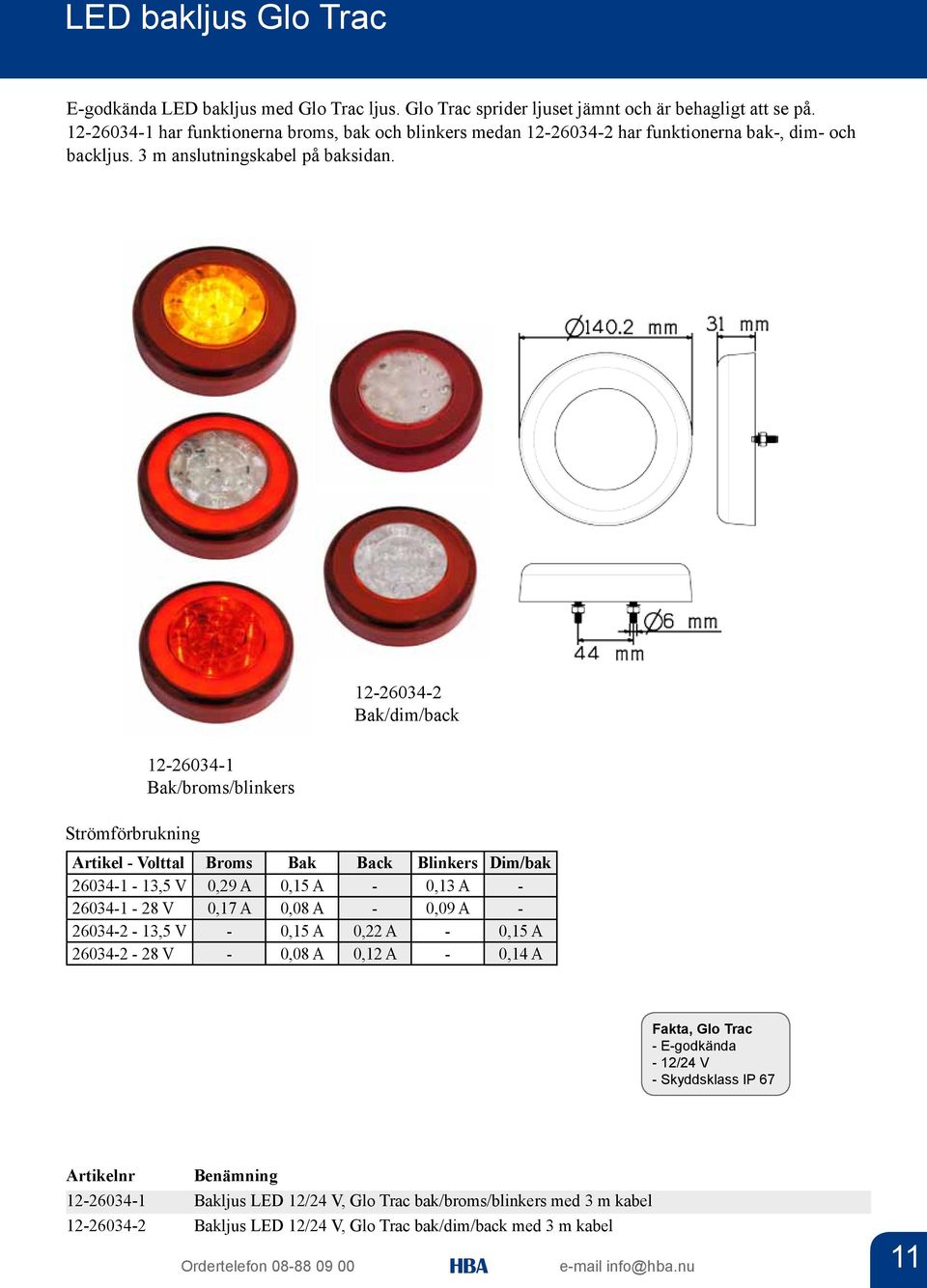

11 LED bakljus Glo Trac E-godkända LED bakljus med Glo Trac ljus. Glo Trac sprider ljuset jämnt och är behagligt att se på har funktionerna broms, bak och blinkers medan har funktionerna bak-, dim- och backljus. 3 m anslutningskabel på baksidan. Strömförbrukning Bak/broms/blinkers Bak/dim/back Artikel - Volttal Broms Bak Back Blinkers Dim/bak ,5 V 0,29 A 0,15 A - 0,13 A V 0,17 A 0,08 A - 0,09 A ,5 V - 0,15 A 0,22 A - 0,15 A V - 0,08 A 0,12 A - 0,14 A, Glo Trac - E-godkända - Skyddsklass IP Bakljus LED 12/24 V, Glo Trac bak/broms/blinkers med 3 m kabel Bakljus LED 12/24 V, Glo Trac bak/dim/back med 3 m kabel info@hba.nu 11

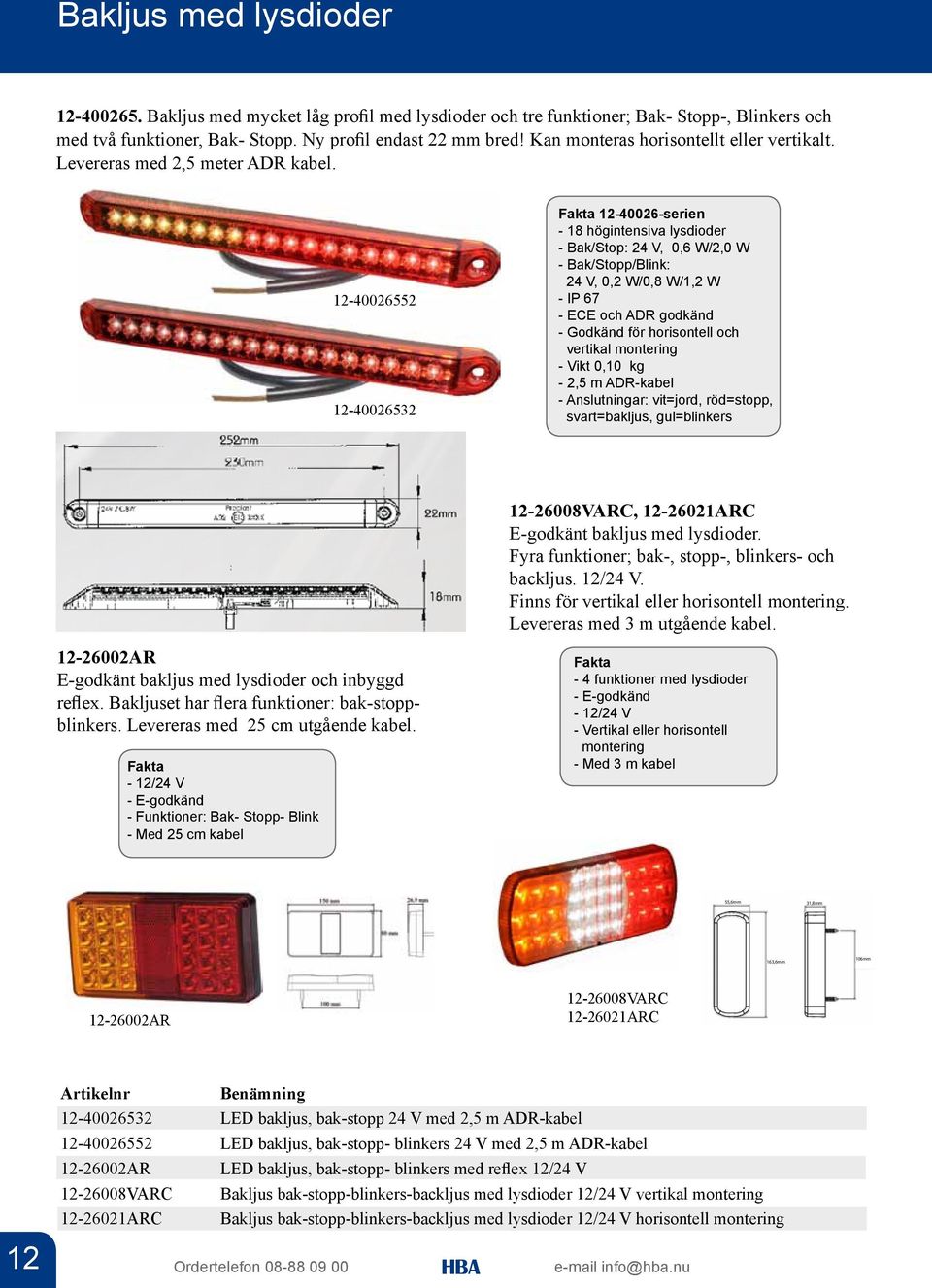

12 Bakljus med lysdioder Bakljus med mycket låg profil med lysdioder och tre funktioner; Bak- Stopp-, Blinkers och med två funktioner, Bak- Stopp. Ny profil endast 22 mm bred! Kan monteras horisontellt eller vertikalt. Levereras med 2,5 meter ADR kabel serien - 18 högintensiva lysdioder - Bak/Stop: 24 V, 0,6 W/2,0 W - Bak/Stopp/Blink: 24 V, 0,2 W/0,8 W/1,2 W - IP 67 - ECE och ADR godkänd - Godkänd för horisontell och vertikal montering - Vikt 0,10 kg - 2,5 m ADR-kabel - Anslutningar: vit=jord, röd=stopp, svart=bakljus, gul=blinkers VARC, ARC E-godkänt bakljus med lysdioder. Fyra funktioner; bak-, stopp-, blinkers- och backljus. 12/24 V. Finns för vertikal eller horisontell montering. Levereras med 3 m utgående kabel AR E-godkänt bakljus med lysdioder och inbyggd reflex. Bakljuset har flera funktioner: bak-stoppblinkers. Levereras med 25 cm utgående kabel. - E-godkänd - Funktioner: Bak- Stopp- Blink - Med 25 cm kabel - 4 funktioner med lysdioder - E-godkänd - Vertikal eller horisontell montering - Med 3 m kabel 55,6mm 31,8mm 163,6mm 106mm AR VARC ARC LED bakljus, bak-stopp 24 V med 2,5 m ADR-kabel LED bakljus, bak-stopp- blinkers 24 V med 2,5 m ADR-kabel AR LED bakljus, bak-stopp- blinkers med reflex 12/24 V VARC Bakljus bak-stopp-blinkers-backljus med lysdioder 12/24 V vertikal montering ARC Bakljus bak-stopp-blinkers-backljus med lysdioder 12/24 V horisontell montering info@hba.nu

13 Bakljus med lysdioder , Bakljus Ø 140 mm eller Ø 122 mm med flera funktioner. Klar lins med färgade lysdioder, modern design. Med 3 m kabel får du en enkel montering utan onödiga kabelskarvar. Lysdioder i alla funktioner. - Med 3 m kabel - E-godkänd Bak-stopp-blinkers Dimljus-blinkers Backljus-blinkers , Ø 140 mm , Ø 122 mm K E-godkända bakljus Ø 149 mm med flera funktioner. Klar lins med färgade lysdioder i modern design. För infällnad i Ø 114 mm hål, med 3 m utgående kabel. Packning och sarg ingår. Lysdioder i alla funktioner. Bakljusen finns i följande utföranden: Bakljus-stoppljus-blinkers Backlampa-dimbakljus - Med 3 m kabel - E-godkänd - Inbyggnadshål Ø 114,2 mm materialtjocklek 2-5 mm K-1 Effektmotstånd kan behövas när man ersätter glödlampor med lysdioder. Se sid K Bakljus LED 12/24V Ø 140 mm bak-stopp-blinkers, med 3 m kabel Bakljus LED 12/24V Ø 140 mm backljus-blinkers, med 3 m kabel Bakljus LED 12/24V Ø 140 mm dim-blinkers, med 3 m kabel Bakljus LED 12/24V Ø 122 mm bak-stopp-blinkers, med 3 m kabel K-1 Bakljus LED 12/24V Ø 149 mm bak-stopp-blinkers, med 3 m kabel K-3 Bakljus LED 12/24V Ø 149 mm back-dimljus, med 3 m kabel info@hba.nu 13

14 Bakljus med lysdioder ,59,250 Bak-stopp-blinkers Mått 180 x 80 x 40 mm Lampan levereras med 2,5 m ingjuten kabel ,59,250 Bakljus med lysdioder, bak-stopp, blinkers och reflex. Klar lins. Levereras med 2,5 m kabel som är ingjuten i lamphuset. Bultavstånd mellan fästskruvarna 60 mm. Lampan är helt vattentät. Lämplig på släp, även båtsläp som backas ner i vattnet ,11,500 Bak-stopp-blinkers Med färgad lins ,64,500 Hamburgerlampa Runt bakljus med lysdioder, Bak-Stopp, Blinkers. Anslutning i huset med AMP. Vattentät diodinsats. Bultavstånd mellan fästskruvarna 45 mm ,11,500 Samma som ovan men med färgad lins, röd och orange L Bak-stopp-blinkers 24 V Två fästbultar med 45 mm mellanrum. Med 4-polig DT-kontakt L-W Blinkers-positionsljus 24 V Två fästbultar med 45 mm mellanrum. Med 4-polig DT-kontakt ,64,500 Bak-stopp-blinkers Klar lins, släckt lampa ,64,500 Bak-stopp-blinkers Tänd lampa L L-W Mått 100 x 1000 x 45 mm ,11,500 Runt bakljus med lysdioder, bak- stopp- blinkers, 12/24 V färgad lins ,59,250 Rektangulärt bakljus med lysdioder, bak- stopp- blinkers, 12/24 V klar lins ,64,500 Runt bakljus med lysdioder, bak- stopp- blinkers, 12/24 V klar lins L Bak-stopp-blinkers med lysdioder 24 V L-W Positionsljus-blinkers med lysdioder 24 V info@hba.nu

15 Reflextape Reflexer till tunga fordon, enligt reglemente ECE 104. Gäller för fordon registrerade från och med 10 juli 2011 Var skall reflextejpen användas? Bak Här behövs fullständig markering, (obruten rektangel/ fyrkant/cirkel). Exempel på markeringar Sidan Här har du möjligheten att välja antingen fullständig markering (obruten rektangel) alternativt längsgående markering av hela skåpet + markering av övre hörn (om fordonets utförande möjliggör detta). En bra ide är att även markera förarhytten t.ex. dörren, för att få en så god uppfattning om fordonets fulla längd som möjligt, detta är dock inget krav. Minst 80% av fordonets längd (förarhytten ej inräknad) måste ha reflex. Den undre markeringslinjen måste vara placerad minst 25 cm ovanför marken eller högst 150 cm. I speciella fall kan detta utökas till en maxhöjd av 250 cm. Längden på övre hörnmarkeringarna måste vara minst 25 cm. Hörnmarkeringarna skall vara belägna så högt som är praktiskt möjligt, men inom 40 cm av fordonets högsta punkt. Där en övre hörnmarkering inte är möjlig pga av fordonets utförande är även en rak markeringslinje tillåten. Bredd 50 mm. 12-RG12R 12-RG12W 12-RG12Y 12-RG50R 12-RG50W 12-RG50Y 12-TS50R 12-CG50R 12-CG50W 12-CG50Y Reflex röd 12,5 m för skåp Reflex vit 12,5 m för skåp Reflex gul 12,5 m för skåp Reflex röd 50 m för skåp Reflex vit 50 m för skåp Reflex gul 50 m för skåp Reflex röd 50 m för tank, delad i bitar om 160 mm Reflex röd 50 m för kapell Reflex vit 50 m för kapell Reflex gul 50 m för kapell info@hba.nu 15

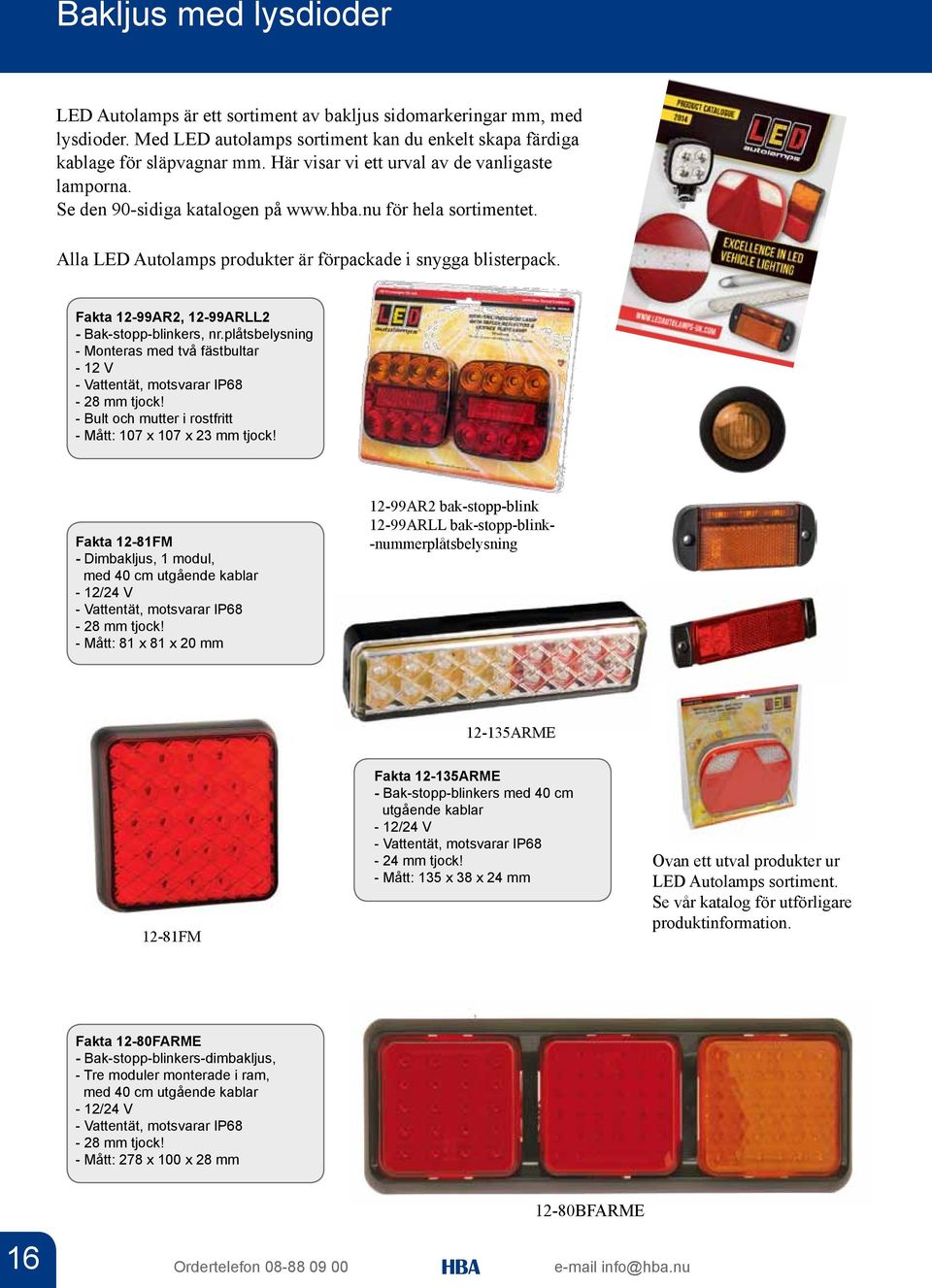

16 Bakljus med lysdioder LED Autolamps är ett sortiment av bakljus sidomarkeringar mm, med lysdioder. Med LED autolamps sortiment kan du enkelt skapa färdiga kablage för släpvagnar mm. Här visar vi ett urval av de vanligaste lamporna. Se den 90-sidiga katalogen på för hela sortimentet. Alla LED Autolamps produkter är förpackade i snygga blisterpack AR2, 12-99ARLL2 - Bak-stopp-blinkers, nr.plåtsbelysning - Monteras med två fästbultar - 12 V - Vattentät, motsvarar IP68-28 mm tjock! - Bult och mutter i rostfritt - Mått: 107 x 107 x 23 mm tjock! 12-81FM - Dimbakljus, 1 modul, med 40 cm utgående kablar - Vattentät, motsvarar IP68-28 mm tjock! - Mått: 81 x 81 x 20 mm 12-99AR2 bak-stopp-blink 12-99ARLL bak-stopp-blink- -nummerplåtsbelysning ARME 12-81FM ARME - Bak-stopp-blinkers med 40 cm utgående kablar - Vattentät, motsvarar IP68-24 mm tjock! - Mått: 135 x 38 x 24 mm Ovan ett utval produkter ur LED Autolamps sortiment. Se vår katalog för utförligare produktinformation FARME - Bak-stopp-blinkers-dimbakljus, - Tre moduler monterade i ram, med 40 cm utgående kablar - Vattentät, motsvarar IP68-28 mm tjock! - Mått: 278 x 100 x 28 mm 12-80BFARME info@hba.nu

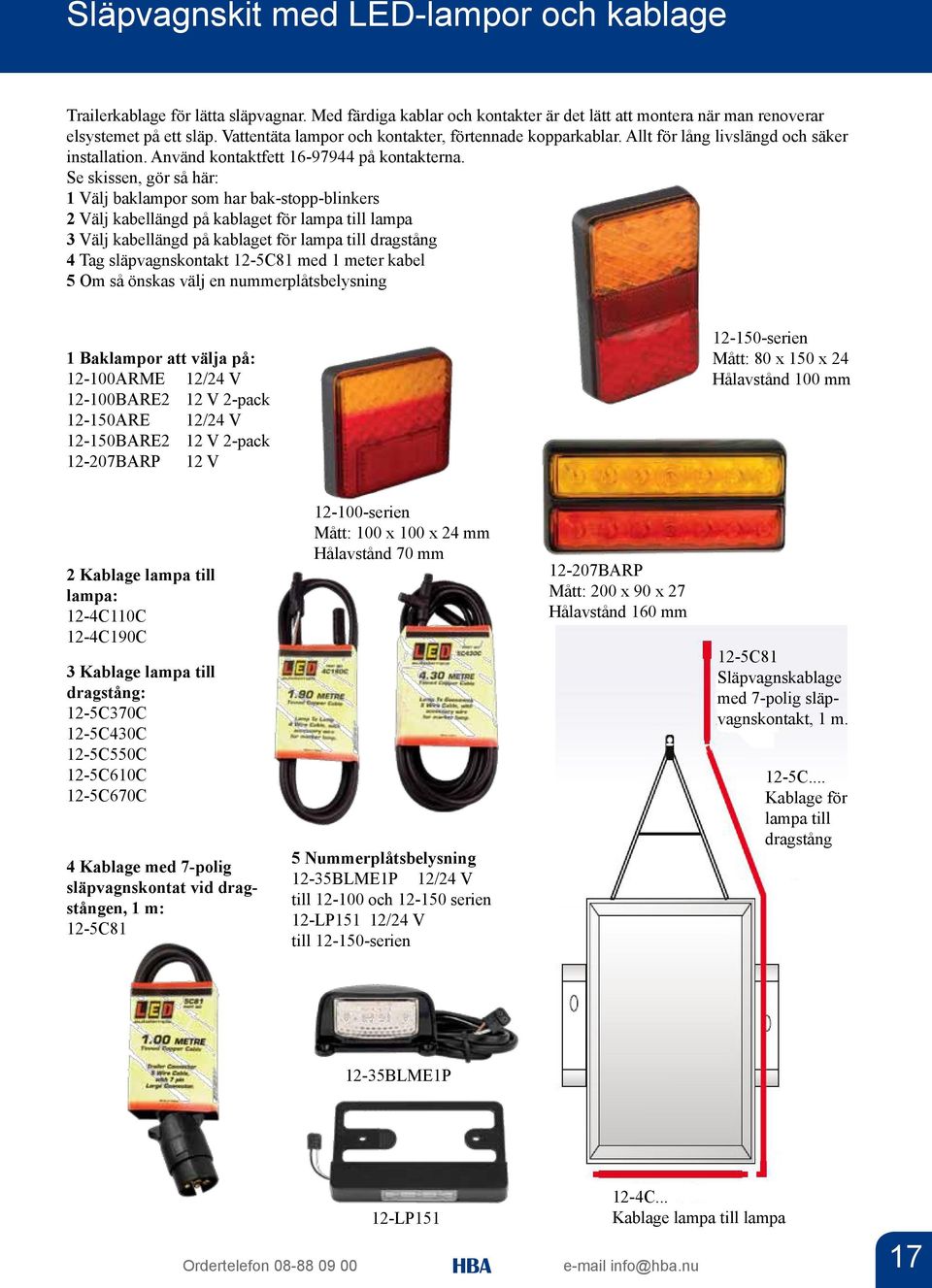

17 Släpvagnskit med LED-lampor och kablage Trailerkablage för lätta släpvagnar. Med färdiga kablar och kontakter är det lätt att montera när man renoverar elsystemet på ett släp. Vattentäta lampor och kontakter, förtennade kopparkablar. Allt för lång livslängd och säker installation. Använd kontaktfett på kontakterna. Se skissen, gör så här: 1 Välj baklampor som har bak-stopp-blinkers 2 Välj kabellängd på kablaget för lampa till lampa 3 Välj kabellängd på kablaget för lampa till dragstång 4 Tag släpvagnskontakt 12-5C81 med 1 meter kabel 5 Om så önskas välj en nummerplåtsbelysning 1 Baklampor att välja på: ARME 12/24 V BARE2 12 V 2-pack ARE 12/24 V BARE2 12 V 2-pack BARP 12 V serien Mått: 80 x 150 x 24 Hålavstånd 100 mm 2 Kablage lampa till lampa: 12-4C110C 12-4C190C 3 Kablage lampa till dragstång: 12-5C370C 12-5C430C 12-5C550C 12-5C610C 12-5C670C 4 Kablage med 7-polig släpvagnskontat vid dragstången, 1 m: 12-5C serien Mått: 100 x 100 x 24 mm Hålavstånd 70 mm 5 Nummerplåtsbelysning 12-35BLME1P 12/24 V till och serien 12-LP151 12/24 V till serien BARP Mått: 200 x 90 x 27 Hålavstånd 160 mm 12-5C81 Släpvagnskablage med 7-polig släpvagnskontakt, 1 m. 12-5C... Kablage för lampa till dragstång 12-35BLME1P 12-LP C... Kablage lampa till lampa info@hba.nu 17

18 Positionsljus - Sidomarkeringsljus LED-moduler för positionsljus och sidomarkering med gummiarmar. E-godkända. Nytt utförande! - Kapslad LED modul - Dubbelsidig, endast en kabel/lampa - Skak- och vibrationstålig - Lysdioder med mycket lång livslängd - E-godkänd - Levereras med 5 meter kabel 2,0 W - Polaritetskyddad LED-modul med två glas, gummiarm beställs separat. Komplett gummiarmslampa består av: LED-modul och glas i önskade färger och gummiarm, kort, lång eller för sidomarkering med ett glas. Komplett lampa med gummiarm och LED-modul Positionsljus med lysdioder och 2 glas 12/24 V ORANGE/ORANGE Positionsljus med lysdioder och 2 glas 12/24 V ORANGE/RÖD Positionsljus med lysdioder och 2 glas 12/24 V VIT/ORANGE Positionsljus med lysdioder och 2 glas 12/24 V VIT/RÖD Sidomarkering med lysdioder och 1 glas 24 V ORANGE Gummiarm för orange sidomarkering med ett glas Lång gummiarm till LED moduler med 2 glas Kort gummiarm till LED moduler med 2 glas Positions- och sidomarkeringslampa med lysdioder, för inbyggnad i gummiarm, från Gylle. - Kapslad LED modul - E-godkänd - Levereras med 5 meter kabel - 24 V LED-modul röd, E-godkänd. Orange sidomarkeringsljus med kort gummiarm. Komplett lampa med lång gummiarm och LED-moduler LED-modul vit, E-godkänd. LED-modul orange, E-godkänd LED-modul orange med 5 m kabel, E-godkänd, 24 V LED-modul röd med 5 m kabel, E-godkänd, 24 V LED-modul vit med 5 m kabel, E-godkänd, 24 V Gummiarm för orange sidomarkering med ett glas Lång gummiarm till LED-moduler Kort gummiarm till LED-moduler info@hba.nu

19 Positionsljus - Sidomarkeringsljus VIGNAL. Vit/Röd LED-positionsljus, FE12, med fäste och 1,2 m utgående kabel. Två monteringsalternativ, flexfäste eller planmontage. E-godkänd, ADR-godkänd. 12/24 V. - 1,5 W - E-godkänd - EMC R10 godkända - ADR-godkänd - 1,2 m kabel med fri ände För planmontering. Mått: 98 x 30 x 36 mm. Hålavstånd 24 mm Med flexfäste. Mått: 143 x 39 x 36 mm. Hålavstånd 30 mm. LED-positionsljus, FA3, Vit/Orange/Röd med 1,7 m kabel och 48 mm bred gummiarm. E-godkänd, ADR-godkänd. 24 V. 12-D mm utstick 12-D mm utstick 12-D mm utstick 12-D mm utstick - 24 V - E-godkänd - EMC R10 godkända - ADR-godkänd - 1,7 m kabel med fri ände Positionsljus, FE12, 12/24 V ADR vit/röd 1,2 m kabel planmontage Positionsljus, FE12, 12/24 V ADR vit/röd 1,2 m kabel flexfäste 12-D14029 Positionsljus FA3 24 V ADR, orange-röd-vit, 178 mm utstick, 1,7 m kabel 12-D14030 Positionsljus FA3 24 V ADR, orange-röd-vit, 144 mm utstick, 1,7 m kabel 12-D14031 Positionsljus FA3 24 V ADR, orange-röd-vit, 58 mm utstick, 1,7 m kabel 12-D14032 Positionsljus FA3 24 V ADR, orange-röd-vit, 53 mm utstick, 1,7 m kabel info@hba.nu 19

20 Positionsljus - Sidomarkeringsljus Ett kombinerat sidomarkerings- och positionsljus med gummiarm för montering på släpvagnar. - Röd/Vit/Orange i samma lampa. - E-godkänd - Med kort eller lång gummiarm - Med 5 m kabel - E-godkänd serien Kort gummiarm serien Lång gummiarm Positionsljus med lysdioder, röd/vit med lång eller kort gummiarm. - E-godkänd - Levereras med 3 meter kabel - Höjd lång gummiarm 177 mm - Höjd kort gummiarm 92 mm - Hålavstånd 78 mm V Sidomarkering 12/24 V orange-röd-vit med 5 m kabel kort gummiarm VLH Sidomarkering 12/24 V orange-röd-vit med 5 m kabel lång gummiarm, Vänster VRH Sidomarkering 12/24 V orange-röd-vit med 5 m kabel lång gummiarm, Höger CTL Sidomarkering 12/24 V orange-röd-vit med 0,6 m kabel lång gummiarm, Vänster med kontakt till LC CTR Sidomarkering 12/24 V orange-röd-vit med 0,6 m kabel lång gummiarm, Höger med kontakt till LC Positionsljus röd/vit, 12/24 V med 3 m kabel kort gummiarm Positionsljus röd/vit, 12/24 V med 3 m kabel lång gummiarm, Vänster Positionsljus röd/vit, 12/24 V med 3 m kabel lång gummiarm, Höger info@hba.nu

21 Positionsljus - Sidomarkeringsljus LED sidomarkeringsljus serien. En mycket omtyckt och vanlig modell. Levereras utan fäste. Fästet finns som tillbehör. - Med ingjuten 5 m kabel - E-godkänd - IP67 Mått 111 x 50 x 22 mm. Hålavstånd 90 mm serien LED sidomarkeringsljus, ,57-serien, med modern och snygg design. Finns i två utföranden. - För anslutning med kontakt i baksidan på huset. Lös kontakt medföljer - Med ingjuten 5 m kabel - E-godkänd - 24 V Mått 104 x 36 x 12 mm. Hålavstånd 70 mm. Med färdig kontakt, kabellängd 250 mm. Djup med kontakt, min 40 mm ,57-serien A-V5M Sidomarkering LED Orange med 5 m kabel 12/24 V R-V5M Sidomarkering LED Röd med 5 m kabel 12/24 V C-V5M Sidomarkering LED Vit med 5 m kabel 12/24 V A-V Sidomarkering LED Orange med 0,5 m kabel 12/24 V R-V Sidomarkering LED Röd med 0,5 m kabel 12/24 V C-V Sidomarkering LED Vit med 0,5 m kabel 12/24 V Vinklat fäste 90 till serien ,57,010 Sidomarkering LED Orange med kontakt, 24 V ,57,000 Positionsljus LED Vit med kontakt, 24 V ,57,020 Positionsljus LED Röd med kontakt, 24 V ,57,110 Sidomarkeing LED Orange med kontakt och fäste, 24 V ,57,100 Positionsljus LED Vit med kontakt och fäste, 24 V ,57,120 Positionsljus LED Röd med kontakt och fäste, 24 V ,57,312 Sidomarkering LED Orange med 5 m kabel, 24 V ,57,302 Positionsljus LED Vit med 5 m kabel, 24 V ,57,322 Positionsljus LED Röd med 5 m kabel, 24 V , Vinklat fäste 90 till 301,57-serien Med ingjuten 5 m kabel. Vinklat fäste beställs separat. info@hba.nu 21

22 Positionsljus - Sidomarkeringsljus Sidomarkerings- och positionsljus med lysdioder. Effektiva ljusstarka lysdioder ger ett klart vidvinklat ljus. Lång livslängd, upp till h. Den långa livslängden minimerar service- och underhållskostnader. E-godkänd och avsedd för horisontell eller vertikal montering. Ljusen är helt vattentäta, glas och lykthus är hopsvetsat. Låg strömförbrukning, 24V/1,4W, vilket innebär mindre kabelarea och lägre kabelkostnader. Lätt att montera, enkelt att byta ljus med JPT-kontakten. Anslutning med 2-polig AMP-JPT kontakt eller Volvo -kontakt. Vid köp av löst kontakthus och kabelskor använd rund 2-ledad kabel och täta anslutningen med gummiskyddet eller krympslang xx SMD98-serien, positionsljus, orange med lysdioder och JPT kontakt ADR-kabel med JPT kontakt 8 m. Mått 110 x 50 x 18 mm Hålavstånd 84 mm Djup med kontakt min 68 mm SMD00 Sidomarkering till bl.a Volvo med MCP-kontakt xx SMD98-serien, positionsljus, vit och röd med lysdioder och JPT kontakt. Mått 102 x 54 x 16 mm JPT kontakt med hylsor och gummiskydd SMD98 LED sidomarkeringsljus 12V orange med AMP-JPT kontakt, 4 lysdioder SMD98 LED sidomarkeringsljus 24V orange med AMP-JPT kontakt, 4 lysdioder SMD98LED bakre positionsljus 24V röd med AMP-JPT kontakt, 4 lysdioder SMD98 LED sidomarkeringsljus 24V orange med AMP-JPT kontakt, 2 lysdioder för buss SMD98LED främre positionsljus 24V vit med AMP-JPT kontakt, 4 lysdioder SMD00 sidomarkering LED 24V orange för VOLVO (ref. nr ). 4 lysdioder 12-A12068 Kabel 1 m med kontakt till SMD00 12-A12094 Kabel 3,5 m med kontakt till SMD m ADR kabel med AMP-JPT vattentät kontakt Gummiskydd/kabeltätning till 2-poliga JPT och DT- kontakter Hylshus JPT till SMD98 12-D11151 Hylshus MCP till SMD Hylsor till JPT och MCP-kontakter för 1-1,5 mm² Fäste till SMD 98-serien vinklat 90º Fäste till SMD 98-serien rakt info@hba.nu

23 Positionsljus - Sidomarkeringsljus , en serie positionsljus - sidomarkeringsljus med lysdioder. Ett mycket litet format gör denna positionsljusslampa lättplacerad på alla typer av fordon. - Röd, vit eller orange - Med ingjuten 5 m flat kabel - E-godkänd Mått 59 x 36 x 27 mm. Hålavstånd 40 mm FE04, en serie positionsljus från VIGNAL med lysdioder. Ett litet format gör denna positionsljuslampa lättplacerad på alla typer av fordon. - Röd eller vit - Med ingjuten 5 m flat kabel - E-godkänd - 24 V Mått 75 x 25 x 16,5 mm. Hålavstånd 52 mm , långa positionsljus vit eller röd och sidomarkeringsljus orange. Klar lins med tre röda, vita eller oranga lysdioder. Långt utförande för utanpåliggande montage. - E-godkänd - Levereras med 3 m kabel - Mått: 237 x 20 x 22 (l x b x h), hålavstånd 213 mm Positionsljus LED Vit med 5 m flat kabel 12/24 V Sidomarkeringsljus LED Orange med 5 m kabel 12/24 V Positionsljus LED Röd med 5 m flat kabel 12/24 V FE04 Positionsljus LED Vit med 5 m flat kabel FE04 Positionsljus LED Röd med 5 m flat kabel V Positionsljus 12/24 V vit med 3 m kabel R Positionsljus 12/24 V röd med 3 m kabel O Sidomarkeringsljus 12/24 V orange med 3 m kabel info@hba.nu 23
