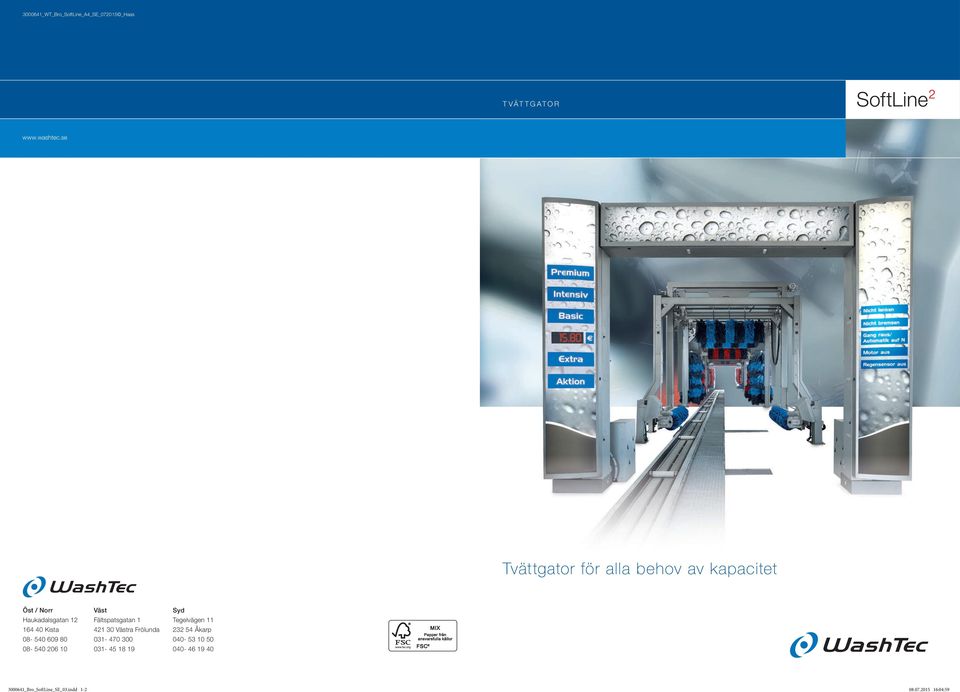

1 _WT_Bro_SoftLine_A4_SE_ _Haas TVÄTTGATOR SoftLine² Tvättgator för alla behov av kapacitet Öst / Norr Väst Syd Haukadalsgatan 12 Fältspatsgatan 1 Tegelvägen Kista Västra Frölunda Åkarp _Bro_SoftLine_SE_03.indd :04:59

2 Senaste tekniken från projektplanering till drift INFART MASKINELL FÖRTVÄTT VAXNING - POLÉRING TORKNING UTFART TILLBEHÖR EXEMPEL Infartsportaler s. 4/5 Betjäning s. 6 Transportsystem s. 7 Högtrycksteknik s. 8/9 Underredestvätt s. 9 HUVUDTVÄTT Polérstation s. 17 Polérstation med ShineTecs s. 17 Blåstork s. 18/19 Torkning med textil s. 20/21 Trafikljus s. 22 Info-/programpelare s. 23 LED-programdisplay s. 23 Hjultvätt s. 10 Linjärteknik s. 11 Teknikdetaljer s. 12/13 SoftLine² Linear s. 14 SoftLine² SLX s. 15 Borstmaterial s. 16 Så kan din tvättgata se ut: (exempelbilder från en WashTec-projektering) _Bro_SoftLine_SE_03.indd :05:08

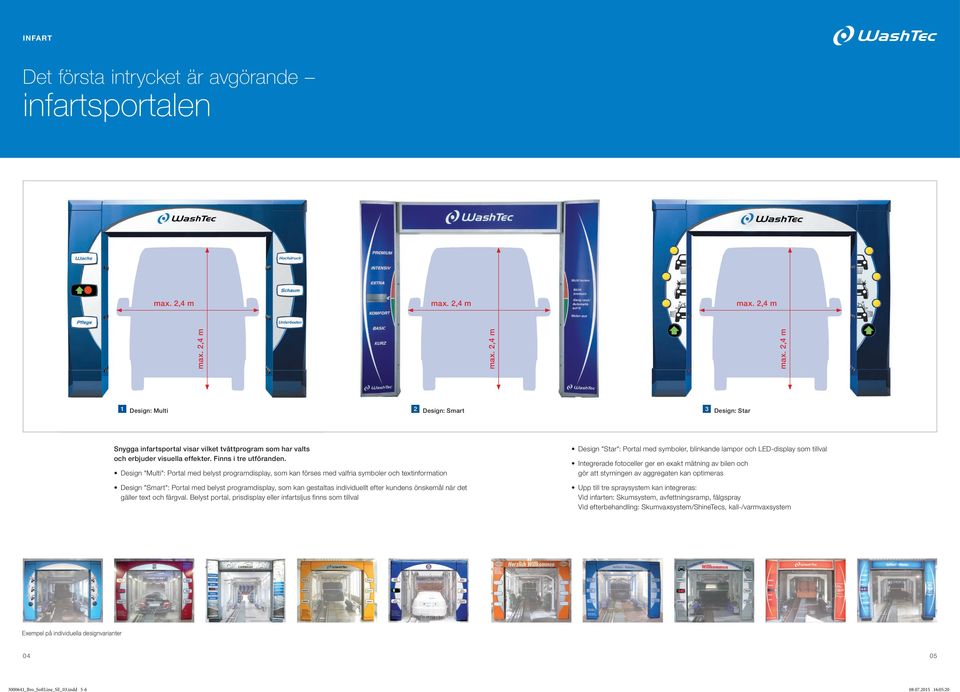

3 INFART Det första intrycket är avgörande infartsportalen max. 2,4 m max. 2,4 m max. 2,4 m max. 2,4 m max. 2,4 m max. 2,4 m 1 Design: Multi 2 Design: Smart 3 Design: Star Snygga infartsportal visar vilket tvättprogram som har valts och erbjuder visuella effekter. Finns i tre utföranden. Design "Multi": Portal med belyst programdisplay, som kan förses med valfria symboler och textinformation Design "Smart": Portal med belyst programdisplay, som kan gestaltas individuellt efter kundens önskemål när det gäller text och färgval. Belyst portal, prisdisplay eller infartsljus finns som tillval Design "Star": Portal med symboler, blinkande lampor och LED-display som tillval Integrerade fotoceller ger en exakt mätning av bilen och gör att styrningen av aggregaten kan optimeras Upp till tre spraysystem kan integreras: Vid infarten: Skumsystem, avfettningsramp, fälgspray Vid efterbehandling: Skumvaxsystem/ShineTecs, kall-/varmvaxsystem Exempel på individuella designvarianter _Bro_SoftLine_SE_03.indd :05:20

4 INFART Styrning precision både i tvättprocessen och resultatet Transportsystem säker styrning av bilarna MANÖVERTERMINAL BEDIENTERMINAL TOUCH EINFAHRHILFE INSTYRNINGSHJÄLP Pekskärmsterminalen manövreras intuitivt och enkelt med grafisk användarstyrning Manövrering av anläggningen och inställningen av parametrar (t.ex. priser, öppettider etc.) sker via ett mycket enkelt användargränssnitt Felvisning och tvättprogramräknare är integrerade i styrningen Terminalen erbjuder följande aktiveringsmöjligheter: transponderkort, kodinmatning, streckkodsläsare Inställningen för de enskilda anläggningsaggregaten kan styras vid menyn Inställningen av aggregaten görs enkelt med användarvänliga inmatningssymboler och siffror Anläggningsaggregaten visas tredimensionellt TRANSPORTBANDSYSTEM De rullande förskjutningsplattorna fungerar som instyrningshjälp och hjälper ovana förare att styra bilen mot transportbandet Plastrullarna garanterar skonsam kontakt med hjulen. Rullarna finns i flera färger För att minska olycksrisk rör sig förskjutningsplattan först vid kontakt med fordonen SLUTET TRANSPORTBAND MANÖVERTERMINAL STANDARD Den multifunktionella terminalen är stänktålig och möjliggör en bekväm manövrering av tvättgatan Terminalen kan utrustas med transponderkortläsare för kontantfri betalning max. 330 mm Transportband med sluten kedja De blanka sidopanelerna i plast med rundade kanter garanterar maximalt skydd av däck och fälgar Dragrullar med lågt underhållsbehov förenklar driften Transportbandets höjd över golvet på 76 mm förhindrar tillförlitligt urspårning åt sidan Bandhastigheten för mjuk drift kan regleras steglöst via frekvensomvandlare Transportbandet lämpar sig för däckbredder upp till 330 mm TRANSPORTBAND AV ROBUST PLAST MULTIBOX Kan kombineras med Multibox i butik för utfärdande av tvättbiljetter, programmering av transponderkort och fjärrövervakning av tvättanläggningen max. 375 mm Transportband av en 22 mm tjock plastkedja möjliggör långa drifttider, högre bandbelastning och större kedjelängder System kan hantera däck med en bredd på upp till 375 mm Tack vare höjden över golvet på bara 60 mm undviks att de vanligaste fälgarna kommer i kontakt med bandet Plastmaterialet gör att bandet löper mjukt och smidigt Enklare rengöring möjligt tack vare hängande konstruktion _Bro_SoftLine_SE_03.indd :05:34

5 MASKINELL FÖRTVÄTT Effektiv högtrycksteknik för kraftfull förtvätt KONTURFÖLJANDE HÖGTRYCKSSTATION, LINJÄRT MEDLÖPANDE KONTURFÖLJANDE HÖGTRYCKSSTATION, FRISTÅENDE Konturstyrda, roterande högtrycksbalkar i taket kommer nära inpå bilen för optimal rengöring Bilens konturer registreras av fotoceller Den konturföljande högtrycksstationen kan kombineras flexibelt med olika högtrycksaggregat i sidorna Arbetstryck på 16 alternativt 70 bar HÖGTRYCKSBÅGE BPS 0-graders Jetstrålemunstycken som pendlar fram och tillbaka ger effektivare förtvätt, speciellt på taket och vid trösklarna En extra pendelrörelse av sidomunstyckena ger effektiv rengöring av front och bakände Pendelrörelsernas frekvens är anpassad efter transportbandets hastighet UNDERREDSTVÄTT Konturstyrda, roterande högtrycksbalkar i taket kommer nära inpå bilen för optimal rengöring Bilens konturer registreras av fotoceller Den elektroniskt styrda medåkningen, upp till mm möjliggör längre verkningstid speciellt på front och bakände och bidrar därmed till ett bättre tvättresultat Den konturföljande högtrycksstationen kan kombineras olika högtrycksaggregat för sidorna Arbetstryck på 16 alternativt 70 bar Underredstvätten avlägsnar saltrester och smuts från chassiet 22 st. munstycken installerade under golvet rengör underredet och två snett utåtställda munstycken är avsedda för rengöring av hjulhusen _Bro_SoftLine_SE_03.indd :05:42

6 HUVUDTVÄTT Bästa tvättresultat även i svårazoner hjultvätt Medlöpande aggregat vid front och bakände optimerar tvättresultatet HJUL-/TRÖSKELTVÄTT PATENTERAD LINJÄRTEKNIK Med bara ett aggregat kan hjul och trösklar rengöras på ett optimalt sätt De längsliggande borstarna har en längd på mm Anläggning av aggregatet mot fordonet sker via pneumatikcylinder Tekniken i hjul-/tröskeltvätten har lång livslängd och lågt underhållsbehov Funktionssätt Rengöringsaggregaten för front och bakände följer med bilen. På så sätt förlängs exponeringstiden för högtryckaggregatet, tvättbostar och torken på bilarna. Detta ger en intensiv rengöring och torkning av grill, strålkastare, stötfångare och registreringsskyltar vilket ger ett bättre tvätt- och torkresultat. Snabbare medåkning Tak- och sidoborstar accelererar kort när de rundar bilens bakände. På så sätt garanteras en ständig kontakt mellan borstarna och bilen. HJULTVÄTT I LINJÄRTEKNIK Borstarna följer linjärt med hjulet mm vilket ger längre tid för rengöring och ett bättre tvättresultat Start av hjultvätt sker exakt via kontaktpunkt i golvet Hjultvättar kan, för att spara utrymme, installeras under tak borstarna Automatisk anpassning av hjultvätten till transportbandshastigheten sker via frekvensomvandlaren HJUL-/TRÖSKELTVÄTT MED HÖGTRYCK MED TURBOMUNSTYCKEN Turbomunstycken: Kraftfulla, roterande jetmunstycken för 70 bars tryck Sex turbomunstycken på varje sida för högeffektiv förtvätt av fälgarna och tröskelområdet Optimal och skonsam förtvätt ger det perfekta rengöringsresultat _Bro_SoftLine_SE_03.indd :05:48

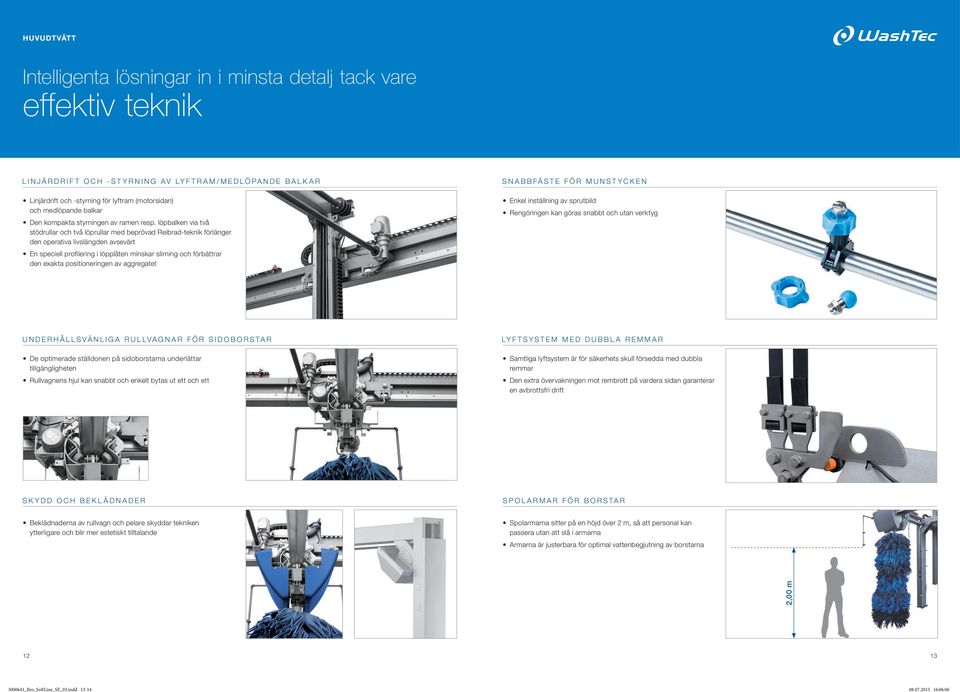

7 HUVUDTVÄTT Intelligenta lösningar in i minsta detalj tack vare effektiv teknik LINJÄRDRIFT OCH -STYRNING AV LYFTRAM/MEDLÖPANDE BALKAR Linjärdrift och -styrning för lyftram (motorsidan) och medlöpande balkar Den kompakta styrningen av ramen resp. löpbalken via två stödrullar och två löprullar med beprövad Reibrad-teknik förlänger den operativa livslängden avsevärt En speciell profilering i löpplåten minskar slirning och förbättrar den exakta positioneringen av aggregatet SNABBFÄSTE FÖR MUNSTYCKEN Enkel inställning av sprutbild Rengöringen kan göras snabbt och utan verktyg UNDERHÅLLSVÄNLIGA RULLVAGNAR FÖR SIDOBORSTAR De optimerade ställdonen på sidoborstarna underlättar tillgängligheten Rullvagnens hjul kan snabbt och enkelt bytas ut ett och ett LYFTSYSTEM MED DUBBLA REMMAR Samtliga lyftsystem är för säkerhets skull försedda med dubbla remmar Den extra övervakningen mot rembrott på vardera sidan garanterar en avbrottsfri drift SKYDD OCH BEKLÄDNADER SPOLARMAR FÖR BORSTAR Beklädnaderna av rullvagn och pelare skyddar tekniken ytterligare och blir mer estetiskt tilltalande Spolarmarna sitter på en höjd över 2 m, så att personal kan passera utan att slå i armarna Armarna är justerbara för optimal vattenbegjutning av borstarna 2,00 m _Bro_SoftLine_SE_03.indd :06:06

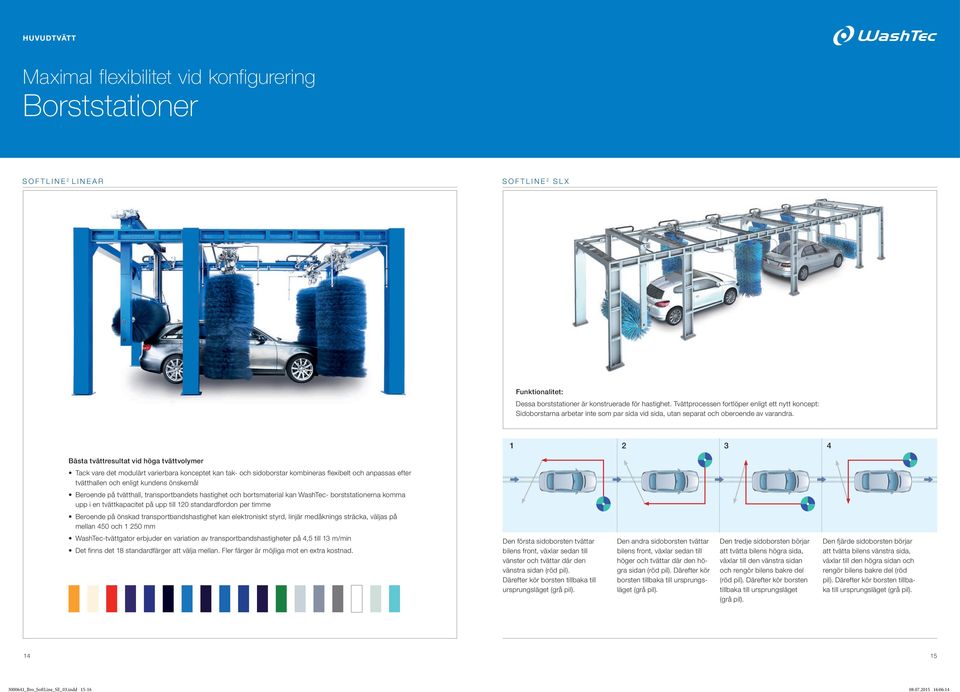

8 HUVUDTVÄTT Maximal flexibilitet vid konfigurering Borststationer SOFTLINE 2 LINEAR SOFTLINE 2 SLX Funktionalitet: Dessa borststationer är konstruerade för hastighet. Tvättprocessen fortlöper enligt ett nytt koncept: Sidoborstarna arbetar inte som par sida vid sida, utan separat och oberoende av varandra Bästa tvättresultat vid höga tvättvolymer Tack vare det modulärt varierbara konceptet kan tak- och sidoborstar kombineras flexibelt och anpassas efter tvätthallen och enligt kundens önskemål Beroende på tvätthall, transportbandets hastighet och bortsmaterial kan WashTec- borststationerna komma upp i en tvättkapacitet på upp till 120 standardfordon per timme Beroende på önskad transportbandshastighet kan elektroniskt styrd, linjär medåknings sträcka, väljas på mellan 450 och mm WashTec-tvättgator erbjuder en variation av transportbandshastigheter på 4,5 till 13 m/min Det finns det 18 standardfärger att välja mellan. Fler färger är möjliga mot en extra kostnad. Den första sidoborsten tvättar bilens front, växlar sedan till vänster och tvättar där den vänstra sidan (röd pil). Därefter kör borsten tillbaka till ursprungsläget (grå pil). Den andra sidoborsten tvättar bilens front, växlar sedan till höger och tvättar där den högra sidan (röd pil). Därefter kör borsten tillbaka till ursprungsläget (grå pil). Den tredje sidoborsten börjar att tvätta bilens högra sida, växlar till den vänstra sidan och rengör bilens bakre del (röd pil). Därefter kör borsten tillbaka till ursprungsläget (grå pil). Den fjärde sidoborsten börjar att tvätta bilens vänstra sida, växlar till den högra sidan och rengör bilens bakre del (röd pil). Därefter kör borsten tillbaka till ursprungsläget (grå pil) _Bro_SoftLine_SE_03.indd :06:14

9 TVÄTTMATERIAL BILVÅRD Rätt material för skonsam biltvätt Den perfekta finishen för optimal kundlojalitet SOFTECS SofTecs är det rätta materialet för en riktigt skonsam biltvätt. De ger nöjda kunder och ständigt ökad försäljning SofTecs får lacken att stråla och efterlämnar inga spår på bilen Tvättmaterialet har extremt lång livslängd och klarar upp till tvättar 90 % av alla nya WashTec-anläggningar levereras med SofTecs POLÉRSTATION Mer prestanda för ökad försäljning En polérstation ger dig möjlighet att utöka ditt utbud av tvättprogram De olika vax- och polérprogrammen är ett bra sätt att knyta kunderna till sig och ökar samtidigt din snittintäkt En polérstation består i regel av en takborste och två sido borstar som mjukt masserar in polérmedlet på bilens yta TEXTIL Textilmaterial är ett alternativt tvättmaterial till SofTecs De smala textilremsorna är mjuka och ger utmärkt tvättresultat Textilmaterial är robust och slitstarkt Materialets flexibilitet ger tillförlitlig rengöring av alla vanliga fordonsformer POLÉRALTERNATIV ShineTecs Lackskydd med "reparerande effekt" ShineTecs jämnar ut små repor i lacken och avlägsnar grundligt smuts ur dem. Vid vare användning stärks klarlackskiktet vilket gör att en strålande glans uppstår. Vid regelbunden användning underlättar ShineTecs även rengöring av bilen eftersom vattnet lättare rinner av och smutsen avlägsnas mer effektivt. Konventionella polyetenmaterial (PE) är fortfarande tillgängliga Ny billack har i tvärsnitt en blank yta. Ljuset kan reflektera maximalt vilket gör att bilen glänser. Men genom användning i vardagen får lacken mikroskopiskt fina fördjupningar. Reflektionsförmågan minskar och glansen avtar. Med ShineTecs fylls ojämnheter i. Det färgneutrala Acrylionic-skyddskiktet härdar på ett par timmar och stannar permanent på lacken. Vid varje ytterligare tvätt blir det nya skyddande skiktet ännu starkare. Billacken glänser som ny igen! _Bro_SoftLine_SE_03.indd :06:20

10 TORKNING Blåstorkar för bästa resultat, låg energiförbrukning BLÅSTORK ROTERANDE TAKMUNSTYCKEN De roterande takmunstyckena arbetar med olika flödesvinklar som ställer in sig optimalt efter bilens position och blåser bort vattnet från bilen Ett bättre torkresultat på kritiska punkter är resultatet Tre säkerhetsbågar med mjukt stötskydd garanterar en säker drift av torken Takmunstycket höjs automatiskt uppåt vid kontakt med bågarna och förhindrar eventuell beröring med bilen Torkens linjära medåkning förlänger torkningens arbetsområde. Ungefär 30 % extra tid för avlägsnande av vattendroppar på kritiska ställen som front, bakdel och spoiler förbättrar torkresultat avsevärt. hög Integral effekt: Det optimerade luftflödet i takmunstyckena torkar även fordonets sidor Flödeshastigheten vid sidorna är högre än i mitten Utrustningsvarianter för flexibla kombinationer av tak- och sidotorkar i utförandena "fast" eller "linjärt medåkande" Taktorkens konturföljning med fast eller roterande takmunstycke möjliggör torkning nära fordonet för bästa möjliga torkresultat Lyftsystem med dubbla remmar och övervakning mot rembrott på båda sidorna av torkaggregatet för tillförlitlig driftsäkerhet låg _Bro_SoftLine_SE_03.indd :06:28

11 TORKNING Torkning med textil för droppfria bilar VALSTORK ROTERANDE TRASTORK Den roterande trastorken kan installeras som extra tork efter blåstorkaren Torken finns i en diagonalt roterande variant med 50 trasor eller en rakt roterande variant med 45 trasor Trasorna hänger på stabila byglar och kan därmed enkelt och snabbt bytas ut Trasorna som torkar sidan av bilen avlägsnar resterande droppar på ett mycket skonsamt sätt SVÄNGANDE TRASTORK Den svängande trastorken används på mest optimala sätt efter blåstorken Den fungerar som komplement till sidovalstorken för torkning av vågräta ytor Torkaggregatet finns i utföranden med en gondol och 64 trasor eller med två motlöpande gondoler och 128 trasor Textilvalstorken installeras i regel efter blåstorken för att få ett nästintill helt droppfritt fordon Valstorken löper med linjärt och ger ett förlängt arbetsområde och förbättrar därmed torkresultatet ytterligare Tak- och sidovalsarna av mjukt textilmaterial ger en polerande torkning runtom och torkresultat för högt ställda krav Två olika textilmaterial kan väljas _Bro_SoftLine_SE_03.indd :06:36

12 UTFART TILLBEHÖR Optimering av din tvättverksamhet Kundinformation och -vägledning med högklassiga tillbehör NEDRÄKNINGSLJUS LED-ljus i snyggt rostfritt hölje lyser i flera färger Tvättgatans kunder får i slutet av tvättprocessen löpande information om den tid i sekunder som återstår tills bandet måste lämnas Detta gör att kunden slipper osäkerhet och kör av snabbare PROGRAMPELARE / INFOPELARE Högklassig, belyst pelare i rostfritt stål Pelarna kan användas som belysta informationspelare eller programpelare med separat styrda och belysta programnamn Displayen kan anpassas efter kundens önskemål LED-PROGRAMDISPLAY Highlightdisplay i modern LED-teknik för visning av nyheter Valfria texter, symboler eller animationer kan visas Inmatning av data och styrning sker via ProfitManager Displayen är tillverkad i rostfritt stål Total storlek: 1200 mm hög x 1000 mm bred _Bro_SoftLine_SE_03.indd :06:44
