1 Miljöanmälan Frinnaryds Vindkraftverk November 2011

2 2 INNEHÅLLSFÖRTECKNING Sammanfattning... 4 Miljöanmälan... 4 Sökande... 4 Upplägg... 4 Projektdata... 5 Projektör... 5 Placering Översiktskarta... 5 Vindresurser... 6 Sammanfattning... 6 Fördjupning... 6 Lokalisering... 7 Sammanfattning... 7 Fördjupning... 7 Befintliga Vindkraftverk... 7 Översiktskarta... 7 Terräng/områdesbeskrivning... 8 Tätorter... 8 Markägare... 8 Myndighetsplanering... 8 Skugga... 9 Sammanfattning... 9 Fördjupning... 9 Ljud/buller Sammanfattning Fördjupning Teknisk data Vindkraftverk Infrastruktur Sammanfattning Fördjupning Vägdragning Kranplats Fundament... 13

3 3 Elnät Motstående intressen Sammanfattning Fördjupning Riksintressen Närboende Kommunal planering Djur Fågel och Fladdermöss Naturvärden Försvarsmakten Järnväg luftfart Fornlämningar Kommunikation Referenser Bifogade filer... 20

4 4 SAMMANFATTNING MILJÖANMÄLAN I Miljöanmälan har projektören undersökt möjligheten att sätta upp 1 st vindkraftverk med en totalhöjd om max 180 m i Aneby kommun, Jönköpings Län. Vindförhållandena i området är goda (ca 7,0 7,5 m/s 103 m ovan nollplansförskjutningen). SÖKANDE Greenextreme projekterar, investerar i och uppför vindkraftverk med goda vindförhållanden. Företaget letar kontinuerligt efter bästa vindläge. Greenextreme har under kort tid byggt upp en stor projektportfölj med för närvarande ca 100 vindkraftverk fördelat på ett 30-tal projekt varav 2 projekt är uppförda och 3 är under byggnation. Alla vindkraftsparker uppförs på arrenderad mark och arrendet sker vid teckningstillfället till gällande marknadspris där avgiften vanligen utgår som andel av vindkraftparkens årliga elproduktion. UPPLÄGG Denna Miljöanmälan för vindkraftverket i Frinnaryd ska ge läsaren en bättre inblick i projektet och möjlighet att ta ställning till om projektet är hållbart för att driva vidare. Sammanfattningen ger läsaren en överblick av viktig information om projektet. Fördjupningen ger en mer ingående förklaring av ämnet i det aktuella kapitlet.

5 5 PROJEKTDATA PROJEKTÖR Green Extreme AB Östra Larmgatan Göteborg Kontaktperson: Claes Lund Tel: E-post: claes@greenextreme.se Verksamhetskod: PLACERING ÖVERSIKTSKARTA Nedan presenteras koordinaterna för vindkraftverket. Positionen kan dock komma att ändras upp till 150 meter åt vartdera hållet då de geologiska förutsättningarna undersöks först vid byggnation. SWEREF99 X Y Z Vindkraftverk m RT90 X Y Z Vindkraftverk m

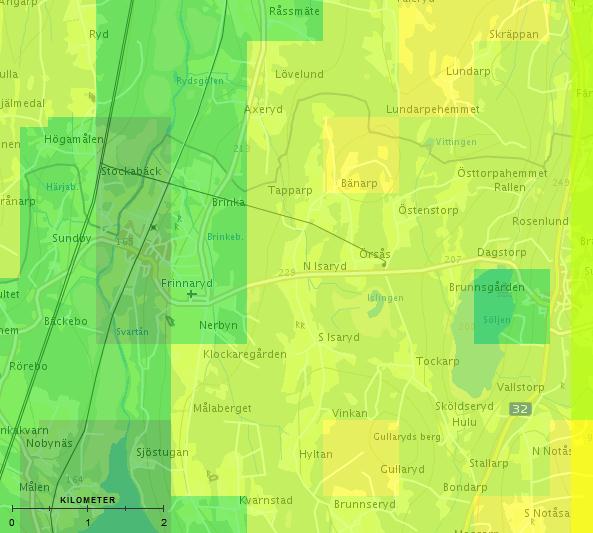

6 6 VINDRESURSER SAMMANFATTNING Enligt Uppsala Universitets MIUU vindkartering uppgår medelvindshastigheten till 7,0-7,5m/s på 103 meters höjd ovan nollplansförskjutningen, och på 72 meters höjd ovan nollplansförskjutningen uppgår medelvinden till 6,0-6,5m/s. Den härskande vindriktningen i kommunen är västsydvästlig. FÖRDJUPNING Hans Bergström vid Meteorologiska Institutet vid Uppsala Universitet genomförde på uppdrag av Energimyndigheten en dokumentation av landets vindpotential Resultatet av detta blev den sk MIUU vindkarteringen. Syftet var att öka tillförlitligheten i bedömningarna av vindpotentialen i olika områden. Vindkarteringen används av kommuner, länsstyrelser och projektörer som underlag vid lokalisering av vindkraft. Karteringen redovisar medelvinden på tre olika höjder som är intressanta för vindkraften, 49, 72 och 103 meter ovan nollplansförskjutningen, och har en upplösning på 1 kvadratkilometer. Faktorer som är sammanställda och redovisade i kartmaterialet är lufttryck, topografi, markens ytråhet, markanvändning, marktemperatur, molnighet, longitud/latitud samt tid på året för mätningar. Etablering VINDKARTERING (72 METER) FRÅN VINDLOV.SE

7 7 LOKALISERING SAMMANFATTNING Etableringen ligger cirka 10 km norr om Aneby, drygt 10 km sydväst om Tranås, 3 km väster om samhället Sunhultsbrunn och drygt 6 km söder om Gripenberg. Landskapet befattas av utspridda jordbruksmarker och uppodlade skogsmarker. Landskapet är något kuperat. Närbelägna bostadshus är placerade med drygt 500 till 1000 meters avstånd från vindkraftverket. Området för etableringen ligger cirka 1800 m öster om Riksintresse Naturvård. Området norr och söder om vindkraftsetableringen innefattar Sumpskog. Vindkraftverkens placering kommer ske på markägarens fastighet på mark som i dagsläget används för skogsbruk. FÖRDJUPNING Fördjupningen är indelad i följande avsnitt: Befintliga vindkraftverk Översiktskarta Terräng/Områdesbeskrivning Tätorter Markägare Myndighetsplanering BEFINTLIGA VINDKRAFTVERK I Aneby kommun finns det två stycken vindkraftverk som är i drift. Bygglov för 10 stycken verk har tagits, varav 8 stycken ansökningar är återtagna. ÖVERSIKTSKARTA Etablering

8 8 TERRÄNG/OMRÅDESBESKRIVNING Etableringen ligger cirka 10 km norr om Aneby, drygt 10 km sydväst om Tranås, 3 km väster om samhället Sunhultsbrunn och drygt 6 km söder om Gripenberg. Landskapet domineras av uppodlad skog med utspridda jordbruksmarker. Landskapet är något kuperat. Närbelägna bostadshus är placerade med cirka 500 till 1000 meters avstånd från vindkraftverket. Området för etableringen ligger cirka 1800 m öster om Riksintresse Naturvård. Området norr och söder om vindkraftsetableringen innefattar Sumpskog. Närmaste fornlämning ligger ca 1800 meter öster om verket. Se vidare kapitlet Motstående intressen. TÄTORTER Etableringen ligger cirka 10 km norr om Aneby, drygt 10 km sydväst om Tranås, 3 km väster om samhället Sunhultsbrunn och drygt 6 km söder om Gripenberg. MARKÄGARE Etableringsområdet återfinns på en fastighet, med två ägare. Fastighet: Aneby, Frinnaryd 9:1 skifte 2, se karta nedan. MYNDIGHETSPLANERING Aneby kommun arbetar för tillfället med att ta fram en ny Vindbruksplan, denna beräknas vara klar i december. Det finns ingen antagen vindkraftspolicy men kommunen är positivt inställd till vindkraftsetableringar. Energimyndigheten har inte pekat ut några områden i Aneby kommun som Riksintresse Vindbruk.

9 9 SKUGGA SAMMANFATTNING Skuggor från vindkraftverken består av både fast skugga från tornet men även roterande och blinkande skuggor. Det finns begränsningsvärden för att skuggor från vindkraftverk inte får påverka närboende med mer än 30 timmar per år i värsta fall, inte mer än 8 timmar per år i verkliga timmar eller max 30 minuter teoretiskt per dag. Beräkningar visar på att vindkraftverket kommer påverka 10 bostäder med mer än begränsningsvärdet 30 min/dag med mellan 3 och 11 minuter. Om det behövs kan skuggdetektorer installeras som reglerar verket för att minska skuggtiderna. FÖRDJUPNING Kartan nedan redovisar skuggutbredningen, de gula markeringarna visar skuggmottagare bostäder (permanentboende och fritidsbostäder), som finns inom en radie av upp till 1 km och som berörs av etableringen. Isolinjerna visar skugga i timmar per år, verkligt fall (se färgkodning under kartan). Se bilaga Skuggberäkning för fullständig beräkning av skuggpåverkan.

10 10 LJUD/BULLER SAMMANFATTNING Buller från vindkraftverk består av dels maskinellt ljud (motorer, fläktar mm. inuti tornet) men även av ett svischande aerodynamiskt ljud från vingarna. Buller mäts i enheten Decibel (dba) och i Sverige har man ett begränsningsvärde som innebär att påverkan inte ska vara större än 40 dba på närboende. Ljudnivåerna kommer understiga 40 db vid samtliga fastigheter. FÖRDJUPNING På kartan nedan redovisas ljudutbredningen från vindkraftverket. De rosa markeringarna utgör ljudkänsliga områden - bostäder, permanentboende och fritidshus som på något sätt kan påverkas av etableringen. Ljudberäkningarna är gjorde med råhetsklass 1,5, dvs. liknande ett kalhygge. Se bilaga Ljudberäkning för fullständig beräkning av ljudpåverkan. För mer information om ljudberäkningar och dess påverkan på omgivningen, besök

11 11 Verket som presenteras nedan är inte nödvändigtvis det verk som kommer användas i det slutgiltiga projektet, utan endast det verk som använts i beräkningar av skugga, ljud och produktion. Dock kommer totalhöjd och ljudvärden alltid vara under eller lika med riktvärden. Fabrikat: REpower Modell: 3.2M114 Ursprungsland: Tyskland Effekt: 3,2 MW Navhöjd: 123 meter Rotordiameter: 114 meter Källjud: 105,2 dba vid 8 m/s. Färg: Vit TEKNISK DATA VINDKRAFTVERK

12 12 INFRASTRUKTUR SAMMANFATTNING Befintliga vägar kommer användas, endast sträckan mellan den befintliga asfaltsvägen till verkspositionerna kommer nyanläggas. Rätning och breddning av väg kan också komma att göras. Kranplats kommer anläggas i direkt anslutning till verkspositionen. Tillverkaren och markförutsättningarna styr val av fundamentstyp. FÖRDJUPNING Fördjupningen är indelad i avsnitt: Vägdragning Kranplats Fundament VÄGDRAGNING Befintliga vägar kommer att användas i största möjliga mån. Trolig sträcka för lastbil blir E4an till Jönköping och därefter riksväg 132 till Aneby. Från Aneby tas riksväg 32 till Sunhultsbrunn, denna anses vara förhållandevis rak, även den slutliga sträckan mellan Sunhultsbrunn och Frinnaryd är relativt rak. Trots detta kan viss bredning och rätning behövas. Sträckan mellan den befintliga asfaltsvägen till verkspositionen kommer nyanläggas (cirka 450 m). I dagsläget är den vägdragningen en enklare skogsväg. Röjning och utläggning av förstärkningsplåtar kan komma att krävas. En slutgiltig utredning kommer att göras för att planlägga väg och transporter. Kartan nedanför visar den tänkta vägdragningen.

13 13 KRANPLATS En kranplats kommer anläggas i direkt anslutning till verkspositionen och vägen, efter tillverkarens och entreprenadföretagets rekommendationer. Nedan kan ett förslag till kranplats ses som använder en yta om ca 40x40 meter. 2 FUNDAMENT Fundamentet upptar vanligtvis en yta på ca 400m2 eller ca 20 x 20 meter. Tillverkaren och markförutsättningarna styr vilken typ av fundament som krävs. Vanligast är gravitationsfundament.

14 14 Vindkraftverken måste anslutas till det befintliga elnätet för att kunna leverera den producerade elen. ELNÄT EON har områdeskoncession i kommunen. Elbolaget har kontaktats för inkoppling av verken till elnätet och de har uppgett att en tänkbar anslutningspunkt är vid fördelningsstationen i Sunhultsbrunn, drygt 5 km bort. En 10 kv högspänningskabel är tänkt att förläggas från fördelningsstationen i till vindkraftverket i Frinnaryd.

15 15 MOTSTÅENDE INTRESSEN SAMMANFATTNING På fastigheten där etableringsplatsen för vindkraftverket ligger finns inga motstående intressen. Det finns fornlämningar på fastigheter österut. Dessa är belägna norr om vägen mellan Sunhultsbrunn och Frinnaryd. Närmaste riksintresse Naturvård ligger cirka 1,8 km väster om etableringen, Kulturmiljövård är beläget drygt 3 km sydväst om vindkraftverket. FÖRDJUPNING De motstående intressen som finns är uppdelade i avsnitt: Riksintressen Närboende Kommunal planering Djur Fågel och fladdermöss Naturvärden Försvarsmakten Järnväg Luftfart Fornlämningar Telekommunikation Generella Avstånd RIKSINTRESSEN Kartan nedanför visar i mörkrött riksintresse Kulturmiljövård och mörkblått riksintresse Naturvård. Det mossgröna området som finns i det nordvästra hörnet samt i det sydöstra hörnet av kartan är riksintresse Natura Närmaste riksintresse Naturvård ligger cirka 1,8 km rakt västerut ifrån etableringen.

16 16 NÄRBOENDE Endast små samlingar av bostadshus finns i närområdet. Kartan nedan visar bostadshus markerat med rosa ringar. Närmaste hus (hus H) ligger 531 meter från vindkraftverket. KOMMUNAL PLANERING Regeringen har gett landets kommuner i uppdrag att ta fram vindbruksplaner. I Anebys kommun fortgår arbetet med att ta fram denna, den beräknas vara klar i december. En revidering av översiktsplanen är igång. DJUR Vindkraftverk har visat sig ha väldigt begränsad påverkan på djurlivet. Den stora påverkan sker vid själva etableringen av vägar, fundament och kranplats/etableringsyta. Efter uppförandet har man sett att djur återvänder till platsen. Tamboskap har setts beta/vila under vindkraftverk. FÅGEL OCH FLADDERMÖSS Remiss är skickad till Aneby Ornitologiska Förening för att utreda huruvida några observationer gjorts i området. De meddelade att de inte har något att erinra. Man har i utredningar (Vindval) sett att fåglar snabbt anpassar sig till vindkraftverk och kan på det sättet undvika verken. Rovfåglar och fladdermöss har man sett är mer känsliga för vindkraftverk. En utredning pågår just i skrivandets stund av Vindval där man tittar på fåglars påverkan vid skogsetableringar.

17 17 NATURVÄRDEN Enligt skogens källa finns det ett antal naturvärden i området. På kartan nedan kan man se gråa områden som betecknar sumpskog. Vindkraftverket kommer inte placeras på något naturvärde. FÖRSVARSMAKTEN Remiss är skickad till försvarsmakten, de har inget att erinra. JÄRNVÄG Ingen järnväg ligger så pass nära att den påverkas av etableringen. LUFTFART Remiss är skickad till Luftfartsverket. FORNLÄMNINGAR På fastigheten för etableringen finns inga kända fornlämningar. På fastigheter i anslutning till etableringsplatsen finns ett antal fornlämningar som listas nedan ihop med närmsta avstånd från verken. Dessa fornlämningar återfinns i Skogsstyrelsens karttjänst Skogens Pärlor/Skogens källa samt Riksantikvarieämbetets karttjänst fornsök. Nedan är alla fornlämningar (RAÅ-nummer) inom en 700- metersradie från varje verk redovisade. Kartan på nästa sida visar närbelägna fornlämningar. Frinnaryd 117 (Fossil åker) 704 m Frinnaryd 116 (Övrig) 429 m Frinnaryd 118 (Torp) 586 m Frinnaryd 130 (Vägbank) 696 m Frinnaryd 58:1 (Torp) 725 m

18 18 KOMMUNIKATION Remisser har skickats till berörda tele- och radiokommunikationsföretag. SKYDDSAVSTÅND Enstaka bostadshus, 500 meter

19 19 REFERENSER Vindlov.se- Riksantikvarieämbetet, Fornsök- Lantmäteriet- Eniro- Skogens Källa Länsstyrelsen i Jönköpings län. REpower Artportalen.se

20 20 BIFOGADE FILER 1. Produktblad REpower 2. Ljudberäkning och Ljudkarta 3. Skuggberäkning och skuggkarta 4. Motstående intressen

21 The next generation of onshore wind power plant technology with 3.2-megawatt and 114 metre rotor diameter The 3.XM series of onshore wind turbines combines the design expertise and quality of the proven REpower wind power plant technology currently used within the 2 5 MW class and takes this to a new level. This development is based on well established REpower philosophies including superior service friendliness, conservative component design, ease of transportation and enhanced grid compatibility. With a swept rotor area of 10,207 square metres and a hub height from 93 m to 143 m, the 3.2M114 has been specifically optimised for use in regions of low wind speeds. The new generation of wind power plants provides the same quality, reliability and yield as previous REpower models. The excellent design in every detail ensures that the 3.XM series will provide excellent returns over the entire life of the machine. electrical power (kw) 3, , , , , , ,0 2,0 4,0 6,0 8,0 wind speed at hub height (m/s) 10,0 12,0 14,0 16,0 18,0 20,0 22,0 Powerful, economical, reliable The REpower sales teams are always there for you. Europe REpower UK Ltd. Edinburgh Production Bremerhaven REpower S.A.S. Paris La Défense REpower España S.L. Madrid Asia REpower (North) China Ltd. Baotou Production, Service Husum REpower Portugal S.A. Oliveira de Frades REpower Wind Systems Trading (Beijing) Co., Ltd REpower Italia S.r.l. Milano Australia REpower Systems Scandinavia AB Västerås Projectmanagement, Support Centre and Service Büdelsdorf America REpower USA Corp. Portland, Oregon TechCenter Osterrönfeld Headquarters and REpower Systems GmbH Hamburg REpower Systems Polska Sp. z o.o. Warsaw Production, Service Trampe and Eberswalde Development Centre Osnabrück REpower Canada Inc. Québec, Montréal GBR 02/2011 By choosing REpower, you are selecting power plant technology of the highest quality. To ensure that your investment retains its value, we offer a comprehensive after-sales service. REpower Australia Pty Ltd. Melbourne REpower USA Corp. Denver, Colorado Our permanent monitoring system monitors your power plants 24 hours a day, 365 days a year, ensuring the quickest possible response times of our local service teams. We also offer integrated service packs (ISPs) that allow you to calculate your long-term operating costs. We are constantly upgrading our services to meet the increasingly stringent requirements of monitoring, documenting and optimising the operational behaviour of windfarms. With our REguard package, we offer a comprehensive modular windfarm management system that can be flexibly configured to suit local factors, ensuring that your plant is operated in an efficient manner at all times. For more information, please refer to our brochures or contact our sales team. Please visit our website: at Company REpower Germany or REpower International you can find the addresses of all our company sites. All information contained in this product brochure are subject to change at any time. REpower assumes no liability for any errors or omissions in the content of this product brochure. No guarantees are given. Any scope of services and supply shall be determined exclusively by a formal agreement. The next generation of REpower onshore wind power plant technology Rated power 2,050 kw 2,050 kw 1,800 kw 3,200 kw 3,400 kw 5,075 kw 6,150 kw Rotor diameter 82.0 m 92.5 m m m m m m REpower Systems SE Headquarters Überseering Hamburg Germany Phone: Fax: info@repower.de

22 Holding brake Secure holding of rotor due to generously dimensioned disc brakes Soft-brake function reducing stress to the gearbox Gear system Combined planetary/spur wheel gearbox Dimensioned according to REpower gear regulations, meeting the most stringent requirements regarding service life and smooth running Optimised efficiency Elastomer bearing of torque multiplier for structure-borne sound insulation Low temperature level due to effective oil cooling system Excellent oil quality due to three-stage oil filter system Rotor bearing and rotor shaft High-performance spherical roller bearing with adjusted bearing housing and permanent lubrication for prolonged service life Rotor shaft design for optimised power flow Technical Data Design data Rated power 3,170 kw (MV-side) 3,200 kw (LV-side) Cut-in wind speed 3.0 m /s Rated wind speed 12.0 m /s Cut-out wind speed 22.0 m/s Wind zone up to DIBt III Profile Coast Type class up to IEC IIIA Rotor Diameter m Rotor area 10,207 m 2 Rotor speed ca rpm (+15.0 %) Rotor blade Length Type Yaw system Type Drive system Stabilisation 55.8 m Glass-fibre reinforced plastics (GRP) Externally geared four-point bearing Gear motors Disc brakes Gear system Type Three stage planetary/spur-gear system Transmission ratio i = approx Electrical system Rated power 3,170 kw Rated voltage 10/20/30 kv Rated frequency 50 Hz Generator Asynchronous doubly-fed generator Generator protection class IP 54 Stator voltage 950 V Rated speed 1,200 min -1 Speed range 600 1,200 min -1 (dynamic up to 1,380 min -1 ) Converter Pulse width-modulated inverters (water cooled) Transformer Cast resin 3-phase transformer (forced air cooling system) Power control Principle Electrical blade angle adjustment pitch and speed control Tower Hub height 93 m 123 m 143 m (in 2012) Safety system Individually adjustable blades (electrically controlled) fail-safe-system Extensive redundant temperature and speed sensing system Fully integrated lightning protection Shielded rotor cables and power rails protecting humans and machinery Rotor holding brake with soft-brake function Bus-Bar Prevention of electrical interference in the plant Compliance with VDE regulations Best possible protection in the event of a short circuit or fire Generator and converter Yield-optimised variable speed range High overall efficiency as converter output is limited to 20% of the overall output Fully enclosed generator with air/air heat exchanger Optimised temperature level in generator, even at high outside temperatures Liquid-cooled converter for optimised cooling Tower Characteristic frequency of the tower is above rotating frequency of the rotor (rigid design) and ensures minimum stress in tower and machine No restrictions regarding speed range of unit, as there is no risk of frequency interference Excellent component safety due to elbow flanges and loadoptimised door opening Environment No leakage of lubricants at hub or nacelle, due to - labyrinth packing in spinner - coaming edges in nacelle panelling and - grease pan below azimuth gearing Closed central lubrication system of blade bearings Shielding of all relevant cables and use of power rails to protect workers and machine Pitch system Virtually maintenance-free electronic system High-quality, generously dimensioned blade bearing with permanent track lubrication Protected against the elements by means of integrated deflector in the spinner Maximum reliability via redundant blade angle detection by means of two separate measuring systems Fail-safe design with separate control and regulation systems for each rotor blade Lightning protection Lightning protection concept according to IEC regulations with internal and external lightning protection External lightning protection system with blade receptors and lightning rod at the weather mast Reliable protection of bearings due to defined lightning conduits GRP coupling for the galvanic insulation of the generator system from the gear system Over-voltage arrester protecting the electric system Reliable protection of the generator by means of insulated bearing bushings Azimuth/Yaw Externally geared four-point bearing, driven by generously dimensioned high-quality gear motors Holding brakes with fail-safe function implemented with hydraulic pressure accumulator release the drives in idle mode and stabilise the nacelle Minimum load on drives due to low friction at four-point bearing and release of brakes during tracking Serviceability Ample space in nacelle for ergonomically optimised and reliable service Hub easily accessible under all weather conditions without having to leave the nacelle Excellent accessibility of all components Guards mounted over all rotating components ensure safe servicing

23 Projekt: Frinnaryd DECIBEL - Huvudresultat WindPRO version Jan 2011 Utskrift/Sida :33 / 1 Användarlicens: Greenextreme AB Östra Larmgatan 13 SE Göteborg Claes Lund / claes@greenextreme.se Beräknat: :32/ SVENSKA BESTÄMMELSER FÖR EXTERNT BULLER FRÅN LANDBASERADE VINDKRAFTVERK Beräkningen är baserad på den av Statens Naturvårdsverk rekommenderad metod "Ljud från landbaserade vindkraftverk", 2001 (ISBN ) Råhetsklass: 1,5 Råhetslängd: 0,055 K: 1.0 db/(m/s) OBSERVERA Oktavdata saknas för ett eller flera av vindkraftverken där avståndet överstiger m till beräkningspunkten (Ljudkänsligt område). Nytt vindkraftverk Skala 1: Ljudkänsligt område VKV SWE99TM VKV typ Ljuddata Öst Nord Z Raddata/Beskrivning Giltig Tillverkare Typ-generator Effekt, Rotordiameter Navhöjd Gjord Namn Vindhastighet Navhöjd LwA,ref Rena Oktavdata nominell av toner SWE99TM [m] [kw] [m] [m] [m/s] [m] [db(a)] ,0 REpower 3.2M Ja REpower 3.2M ,0 123,0 USER 3.2M guaranteed sound power level 8,0 123,0 105,2 Nej Allmän *) *)Observera: Ett eller flera ljuddata för detta VKV är allmänna värden eller inmatade av användaren Beräkning Resultat Ljudnivå Ljudkänsligt område SWE99TM Krav Ljudnivå Kraven uppfyllda? No. Namn Öst Nord Z Imissionshöjd Ljud Avstånd Från Ljud Avstånd Alla VKV [m] [m] [db(a)] [m] [db(a)] A Noise sensitive point: Svensk - Natt; Bostäder (1) ,0 1,5 40, ,3 Ja Ja Ja B Noise sensitive point: Svensk - Natt; Bostäder (2) ,0 1,5 40, ,2 Ja Ja Ja C Noise sensitive point: Svensk - Natt; Bostäder (4) ,0 1,5 40, ,7 Ja Ja Ja D Noise sensitive point: Svensk - Natt; Bostäder (5) ,6 1,5 40, ,8 Ja Ja Ja E Noise sensitive point: Svensk - Natt; Bostäder (6) ,2 1,5 40, ,5 Ja Ja Ja F Noise sensitive point: Svensk - Natt; Bostäder (7) ,6 1,5 40, ,6 Ja Ja Ja G Noise sensitive point: Svensk - Natt; Bostäder (8) ,1 1,5 40, ,9 Ja Ja Ja H Noise sensitive point: Svensk - Natt; Bostäder (9) ,3 1,5 40, ,9 Ja Ja Ja I Noise sensitive point: Svensk - Natt; Bostäder (10) ,0 1,5 40, ,2 Ja Ja Ja J Noise sensitive point: Svensk - Natt; Bostäder (11) ,0 1,5 40, ,6 Ja Ja Ja K Noise sensitive point: Svensk - Natt; Bostäder (12) ,6 1,5 40, ,3 Ja Ja Ja L Noise sensitive point: Svensk - Natt; Bostäder (13) ,1 1,5 40, ,4 Ja Ja Ja M Noise sensitive point: Svensk - Natt; Bostäder (14) ,0 1,5 40, ,4 Ja Ja Ja N Noise sensitive point: Svensk - Natt; Bostäder (15) ,8 1,5 40, ,0 Ja Ja Ja O Noise sensitive point: Svensk - Natt; Bostäder (16) ,0 1,5 40, ,2 Ja Ja Ja P Noise sensitive area: Svensk - Natt; Rekreationsområden (17) ,1 1,5 35, ,8 Ja Ja Ja Q Noise sensitive point: Svensk - Natt; Bostäder (18) ,0 1,5 40, ,8 Ja Ja Ja R Noise sensitive point: Svensk - Natt; Bostäder (19) ,0 1,5 40, ,4 Ja Ja Ja S Noise sensitive point: Svensk - Natt; Bostäder (20) ,1 1,5 40, ,4 Ja Ja Ja T Noise sensitive point: Svensk - Natt; Bostäder (21) ,1 1,5 40, ,0 Ja Ja Ja U Noise sensitive point: Svensk - Natt; Bostäder (22) ,9 1,5 40, ,3 Ja Ja Ja V Noise sensitive point: Svensk - Natt; Bostäder (23) ,2 1,5 40, ,8 Ja Ja Ja W Noise sensitive point: Svensk - Natt; Bostäder (25) ,0 1,5 40, ,0 Ja Ja Ja X Noise sensitive point: Svensk - Natt; Bostäder (26) ,0 1,5 40, ,4 Ja Ja Ja Y Noise sensitive point: Svensk - Natt; Bostäder (27) ,0 1,5 40, ,2 Ja Ja Ja Z Noise sensitive point: Svensk - Natt; Bostäder (28) ,6 1,5 40, ,6 Ja Ja Ja AA Noise sensitive point: Svensk - Natt; Bostäder (29) ,0 1,5 40, ,7 Ja Ja Ja AB Noise sensitive point: Svensk - Natt; Bostäder (30) ,3 1,5 40, ,8 Ja Ja Ja WindPRO har utvecklats av EMD International A/S, Niels Jernesvej 10, DK-9220 Aalborg Ø, Tlf , Fax , windpro@emd.dk

24 Projekt: Frinnaryd DECIBEL - Huvudresultat WindPRO version Jan 2011 Utskrift/Sida :33 / 2 Användarlicens: Greenextreme AB Östra Larmgatan 13 SE Göteborg Claes Lund / claes@greenextreme.se Beräknat: :32/ Avstånd (m) VKV LKO 1 A 557 B 726 C 696 D 693 E 706 F 825 G 876 H 530 I 731 J 703 K 1058 L 711 M 837 N 1090 O 786 P 999 Q 1343 R 1390 S 1520 T 1443 U 1268 V 1209 W 1192 X 1379 Y 1545 Z 972 AA 1351 AB 1342 WindPRO har utvecklats av EMD International A/S, Niels Jernesvej 10, DK-9220 Aalborg Ø, Tlf , Fax , windpro@emd.dk

25 Projekt: Frinnaryd DECIBEL - Karta 8,0 m/s WindPRO version Jan 2011 Utskrift/Sida :33 / 1 Användarlicens: Greenextreme AB Östra Larmgatan 13 SE Göteborg Claes Lund / claes@greenextreme.se Beräknat: :32/ m Karta:, Utskriftskala 1:15 000, Kartacentrum SWE99TM Öst: Nord: Ljudberäkningsmodell: Svensk, Jan 2002, Land. Vindhastighet: 8,0 m/s Nytt vindkraftverk Ljudkänsligt område Höjd över havet från aktivt linjeobjekt 35,0 db(a) 40,0 db(a) 45,0 db(a) 50,0 db(a) 55,0 db(a) WindPRO har utvecklats av EMD International A/S, Niels Jernesvej 10, DK-9220 Aalborg Ø, Tlf , Fax , windpro@emd.dk

26 Projekt: Frinnaryd SHADOW - Huvudresultat WindPRO version Jan 2011 Utskrift/Sida :51 / 1 Användarlicens: Greenextreme AB Östra Larmgatan 13 SE Göteborg Claes Lund / claes@greenextreme.se Beräknat: :37/ Antaganden för skuggberäkningar Maximalt avstånd för påverkan Beräkna endast när mer än 20 % av solen skyms av rotorbladet Titta i VKV tabell Minsta solhöjd över horisonten för påverkan 3 Dag steg för beräkning 1 dagar Tidsteg för beräkning 1 minuter Solsken sannolikhet S (Medelvärde soltimmar per dag) [] Jan Feb Mar Apr Maj Jun Jul Aug Sep Okt Nov Dec 1,27 2,29 4,71 6,72 7,70 8,50 7,29 5,94 5,28 2,75 1,75 1,12 Drifttimmar beräknas utifrån VKV i beräkningen och vindens frekvensfördelning: Wasp Driftl tid N NNO ONO O OSO SSO S SSV VSV V VNV NNV Totalt Startvind för tomgång: Startvind från effektkurva A ZVI (Zones of Visual Influence) calculation is performed before flicker calculation so non visible WTG do not contribute to calculated flicker values. A WTG will be visible if it is visible from any part of the receiver window. The ZVI calculation is based on the following assumptions: Höjdkonturer används: Höjddata Hinder som används vid beräkning Ögonhöjd: 1,5 m Nätupplösning: 10 m Nytt vindkraftverk Skala 1: Skuggmottagare VKV SWE99TM VKV typ Skuggdata Öst Nord Z Raddata/Beskrivning Giltig Tillverkare Typ-generator Effekt, Rotordiameter Navhöjd Beräkning RPM nominell avstånd SWE99TM [m] [kw] [m] [m] [m] [RPM] ,0 REpower 3.2M Ja REpower 3.2M ,0 123, ,6 Skuggmottagare-Indata SWE99TM No. Öst Nord Z Bredd Höjd Höjd Grader från Lutning Riktningsläge ö mark syd cw fönster [m] [m] [m] [m] [ ] [ ] A ,0 5,0 5,0 2,0-180,0 0,0 "Växthusläge" B ,0 5,0 5,0 2,0-180,0 0,0 "Växthusläge" C ,0 5,0 5,0 2,0-180,0 0,0 "Växthusläge" D ,6 5,0 5,0 2,0-180,0 0,0 "Växthusläge" E ,3 5,0 5,0 2,0-180,0 0,0 "Växthusläge" F ,7 5,0 5,0 2,0-180,0 0,0 "Växthusläge" G ,1 5,0 5,0 2,0-180,0 0,0 "Växthusläge" H ,3 5,0 5,0 2,0-180,0 0,0 "Växthusläge" I ,0 5,0 5,0 2,0-180,0 0,0 "Växthusläge" J ,0 5,0 5,0 2,0-180,0 0,0 "Växthusläge" K ,6 5,0 5,0 2,0-180,0 0,0 "Växthusläge" L ,1 5,0 5,0 2,0-180,0 0,0 "Växthusläge" M ,0 5,0 5,0 2,0-180,0 0,0 "Växthusläge" N ,8 5,0 5,0 2,0-180,0 0,0 "Växthusläge" O ,0 5,0 5,0 2,0-180,0 0,0 "Växthusläge" Fortsättning på nästa sida... WindPRO har utvecklats av EMD International A/S, Niels Jernesvej 10, DK-9220 Aalborg Ø, Tlf , Fax , windpro@emd.dk

27 Projekt: Frinnaryd SHADOW - Huvudresultat WindPRO version Jan 2011 Utskrift/Sida :51 / 2 Användarlicens: Greenextreme AB Östra Larmgatan 13 SE Göteborg Claes Lund / claes@greenextreme.se Beräknat: :37/ fortsättning från föregående sida SWE99TM No. Öst Nord Z Bredd Höjd Höjd Grader från Lutning Riktningsläge ö mark syd cw fönster [m] [m] [m] [m] [ ] [ ] P ,0 5,0 5,0 2,0-180,0 0,0 "Växthusläge" Q ,0 5,0 5,0 2,0-180,0 0,0 "Växthusläge" R ,1 5,0 5,0 2,0-180,0 0,0 "Växthusläge" S ,1 5,0 5,0 2,0-180,0 0,0 "Växthusläge" T ,9 5,0 5,0 2,0-180,0 0,0 "Växthusläge" U ,2 5,0 5,0 2,0-180,0 0,0 "Växthusläge" V ,0 5,0 5,0 2,0-180,0 0,0 "Växthusläge" W ,0 5,0 5,0 2,0-180,0 0,0 "Växthusläge" X ,0 5,0 5,0 2,0-180,0 0,0 "Växthusläge" Y ,6 5,0 5,0 2,0-180,0 0,0 "Växthusläge" Z ,0 5,0 5,0 2,0-180,0 0,0 "Växthusläge" AA ,3 5,0 5,0 2,0-180,0 0,0 "Växthusläge" AB ,1 5,0 5,0 2,0-180,0 0,0 "Växthusläge" AC ,6 5,0 5,0 2,0-180,0 0,0 "Växthusläge" AD ,2 5,0 5,0 2,0-180,0 0,0 "Växthusläge" AE ,7 5,0 5,0 2,0-180,0 0,0 "Växthusläge" Beräkning Resultat Skuggmottagare Skuggor, värsta fall Skuggor, förväntade värden No. Skuggtimmar Skuggdagar Max skugga Skuggtimmar per år per år timmar per dag per år [t/år] [dagar/år] [t/dag] [t/år] A 0:00 0 0:00 0:00 B 53: :40 13:44 C 50: :41 12:09 D 38: :40 9:02 E 34: :40 7:54 F 18: :30 5:20 G 13: :26 3:48 H 0:00 0 0:00 0:00 I 48: :39 10:58 J 39: :40 8:35 K 12: :27 1:50 L 24: :38 3:38 M 20: :33 2:39 N 11: :26 1:44 O 20: :34 4:37 P 6: :21 0:55 Q 5: :20 0:50 R 3: :18 0:36 S 4: :18 0:38 T 11: :23 1:21 U 8: :23 1:20 V 0:00 0 0:00 0:00 W 0:00 0 0:00 0:00 X 0:00 0 0:00 0:00 Y 0:00 0 0:00 0:00 Z 0:00 0 0:00 0:00 AA 0:00 0 0:00 0:00 AB 10: :26 2:12 AC 11: :27 2:27 AD 11: :27 2:33 Fortsättning på nästa sida... WindPRO har utvecklats av EMD International A/S, Niels Jernesvej 10, DK-9220 Aalborg Ø, Tlf , Fax , windpro@emd.dk

28 Projekt: Frinnaryd SHADOW - Huvudresultat WindPRO version Jan 2011 Utskrift/Sida :51 / 3 Användarlicens: Greenextreme AB Östra Larmgatan 13 SE Göteborg Claes Lund / claes@greenextreme.se Beräknat: :37/ fortsättning från föregående sida Skuggor, värsta fall Skuggor, förväntade värden No. Skuggtimmar Skuggdagar Max skugga Skuggtimmar per år per år timmar per dag per år [t/år] [dagar/år] [t/dag] [t/år] AE 11: :27 2:40 Total skuggpåverkan hos skuggmottagare från enskilda vindkraftverk No. Namn Värsta fall Förväntad [t/år] [t/år] 1 REpower 3.2M !-! nav: 123,0 m (1) 318:48 67:16 WindPRO har utvecklats av EMD International A/S, Niels Jernesvej 10, DK-9220 Aalborg Ø, Tlf , Fax , windpro@emd.dk

29 Projekt: Frinnaryd SHADOW - Karta WindPRO version Jan 2011 Utskrift/Sida :52 / 1 Användarlicens: Greenextreme AB Östra Larmgatan 13 SE Göteborg Claes Lund / claes@greenextreme.se Beräknat: :37/ Timmar per år, verkligt fall m Karta:, Utskriftskala 1:15 000, Kartacentrum SWE99TM Öst: Nord: Nytt vindkraftverk Skuggmottagare Isolinjer visar skugga i Timmar per år, verkligt fall WindPRO har utvecklats av EMD International A/S, Niels Jernesvej 10, DK-9220 Aalborg Ø, Tlf , Fax , windpro@emd.dk

30 Projekt: Frinnaryd BASIS - Karta WindPRO version Jan 2011 Utskrift/Sida :55 / 1 Användarlicens: Greenextreme AB Östra Larmgatan 13 SE Göteborg Claes Lund / claes@greenextreme.se Beräknat: :55/ Nytt vindkraftverk Riksintressen Skogens källa m Karta:, Utskriftskala 1:15 000, Kartacentrum SWE99TM Öst: Nord: Försvarets stoppområden Råhetsområden WindPRO har utvecklats av EMD International A/S, Niels Jernesvej 10, DK-9220 Aalborg Ø, Tlf , Fax , windpro@emd.dk
