1 Vi Björn Lindhe Telefon: Medans ni väntar kan ni passa på att ladda ner vår APP. Finns både till Andorid och I-phone. Sök på Svetsteknik 1

2 Fem anledningar till varför ett företag INTE arbeta efter ett kvalitetssystem? 1. Det tar väldigt mycket tid att bygga upp 2. Tar tid att underhålla systemet 3. Mycket mer administration 4. Mer tungrott när man måste hålla sig till en viss mall 5. Inget flexibelt arbetssätt Håller dessa argumenten??? 2

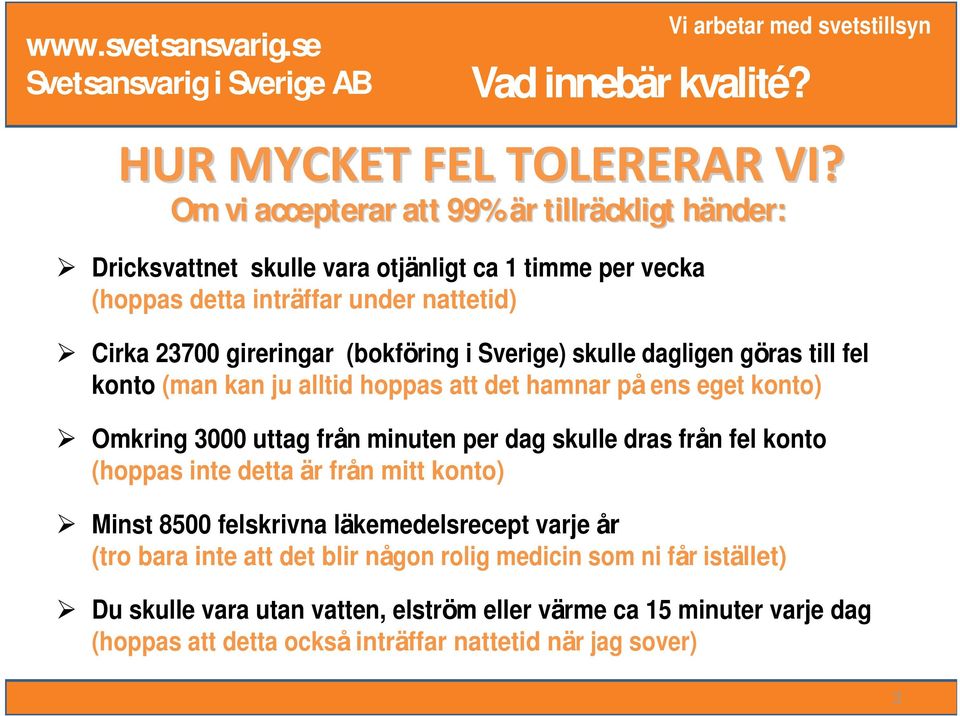

3 Vad innebär kvalité? Om vi accepterar att 99% är r tillräckligt händer: h Dricksvattnet skulle vara otjänligt ca 1 timme per vecka (hoppas detta inträffar under nattetid) Cirka gireringar (bokföring i Sverige) skulle dagligen göras till fel konto (man kan ju alltid hoppas att det hamnar på ens eget konto) Omkring 3000 uttag från minuten per dag skulle dras från fel konto (hoppas inte detta är från mitt konto) Minst 8500 felskrivna läkemedelsrecept varje år (tro bara inte att det blir någon rolig medicin som ni får istället) Du skulle vara utan vatten, elström eller värme ca 15 minuter varje dag (hoppas att detta också inträffar nattetid när jag sover) 3

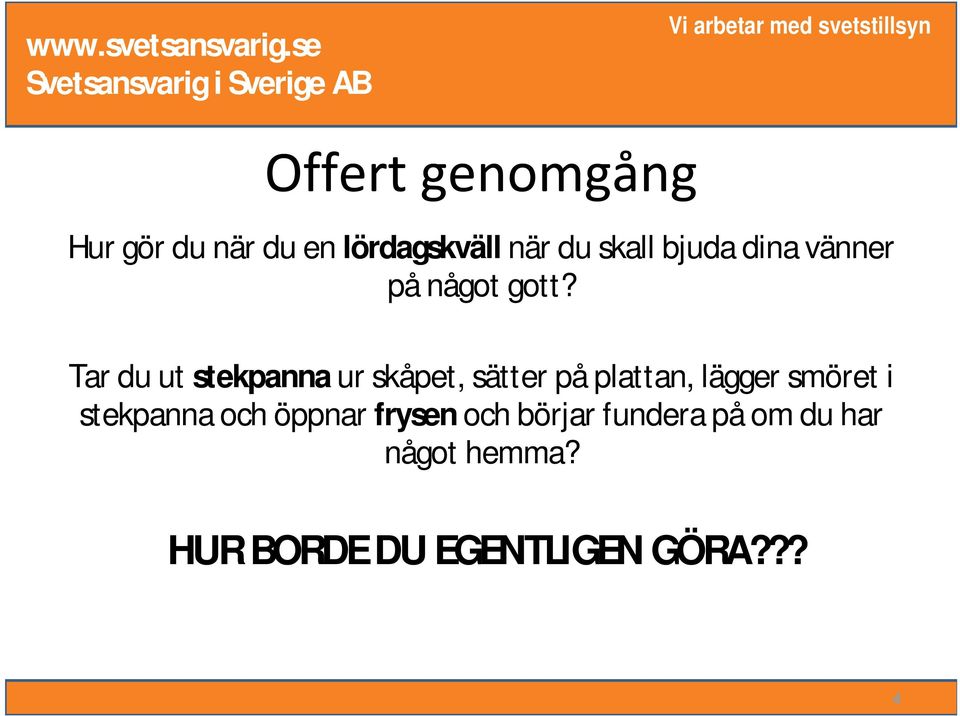

4 Hur gör du när du en lördagskväll när du skall bjuda dina vänner på något gott? Tar du ut stekpanna ur skåpet, sätter på plattan, lägger smöret i stekpanna och öppnar frysen och börjar fundera på om du har något hemma? HUR BORDE DU EGENTLIGEN GÖRA??? 4

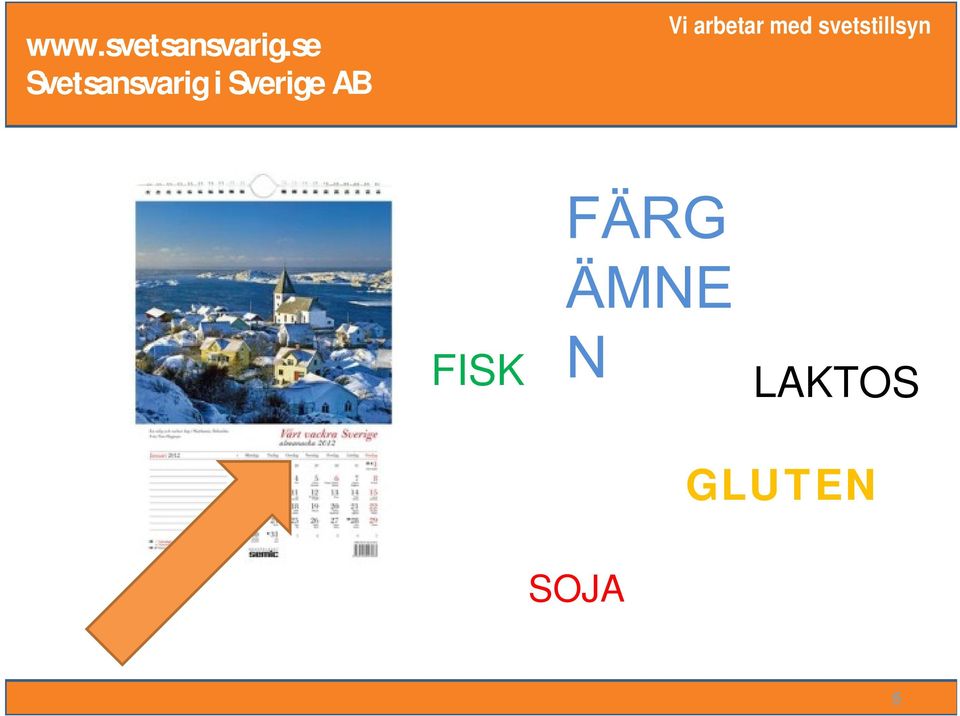

5 FISK LAKTOS GLUTEN SOJA 5

6 Standarder ÖVERGRIPANDE STRUKTUR Detta kan innefatta allt från miljöhänsyn, till lokala föreskrifter, snölaster och vindlaster (EKS 8), AMA-Hus / Anläggning (vid upphandling och konstruktion) Verksamhetssystem för genomförande av svetsning. Innefattar allt från personcertifiering till tillverkning Konstruktionskrav på Europanivå och där tillkommer de nationella krav som tex snölaster Denna standard gäller för dem som jobbar med stålbyggnation. Även samverkanskonstruktion med betong eller trä innefattas. För aluminium gäller SS-EN Detta är ett EU:s krav som kommer att gälla från och med Företaget ska vara certifierat samt utfärdandet av CEmärke på produkterna. Finns SS-EN ISO 9000:2008 eller motsvarande standard införd i företaget så underlättar detta genomförandet LOKALA FÖRESKRIFTER SS-EN 3834 EUROCODE SS-EN SS-EN SS-EN ISO 9001:2008 6

7 Nya utförandeklasserna för stålkonstruktioner: Konsekvensklass CC1 (Låg) CC2 (Medel) CC3 (Hög) Driftklass SC1 (Statisk konstruk.) SC2 (Utmattn. Bel. konst.) SC1 (Statisk konstruk.) SC2 (Utmattn. bel konst.) SC1 (Statisk konstruk.) SC2 (Utmattn. bel konst.) Tillverkningskategori PC1 (opåverkat grundmaterial) PC2 (termiskt påverkat material) EXC1 EXC2 EXC2 EXC3 EXC3 a EXC3 a EXC2 EXC2 EXC2 EXC3 EXC3 a EXC4 Om inget annat anges gäller utförandeklass EXC2 7

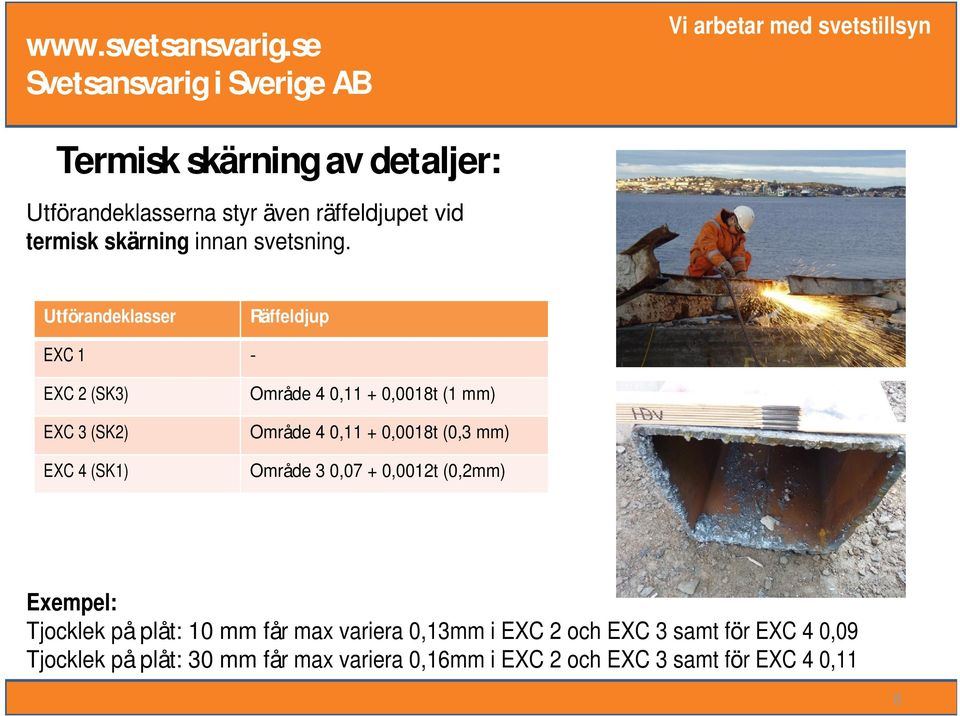

8 Termisk skärning av detaljer: Utförandeklasserna styr även räffeldjupet vid termisk skärning innan svetsning. Utförandeklasser Räffeldjup EXC 1 - EXC 2 (SK3) EXC 3 (SK2) EXC 4 (SK1) Område 4 0,11 + 0,0018t (1 mm) Område 4 0,11 + 0,0018t (0,3 mm) Område 3 0,07 + 0,0012t (0,2mm) Exempel: Tjocklek på plåt: 10 mm får max variera 0,13mm i EXC 2 och EXC 3 samt för EXC 4 0,09 Tjocklek på plåt: 30 mm får max variera 0,16mm i EXC 2 och EXC 3 samt för EXC 4 0,11 8

9 Kvalitetssäkring vid svetsning Kvalitetssäkring för svetsning (som ISO 9001, fast gäller endast Svetsning) Delas upp i tre grupper: SS-EN Omfattande kvalitetskrav SS-EN Normal kvalitetskrav SS-EN Enkla kvalitetskrav = EXC3 & EXC4 = EXC2 = EXC1 Procedurprov (WPQR) av varierande omfattning fordras för EXC2 till EXC4. Varför ARBETA enligt SS-EN 3834? Ekonomiska fördelar Företaget har koll på sin svetsning 9

10 Vilka kriterier behandlas i ISO 3834 : Teknisk genomgång Underleverantörer Svetsare och svetsoperatörer Svetsansvarig Personal för kontroll och provning Utrustning för produktion och provning Underhåll av utrustning Beskrivning av utrustning Produktionsplanering Svetsdatablad Kvalificering av svetsprocedurer Spårbarhet Kvalitetsrapporter 10

11 Svetsning med Procedur och WPS Kvalificerings metoder Standard EXC 2 EXC 3 EXC 4 Svetsprocedurkontroll ISO X X X Utfallsprovning ISO X X X Standardsvetsprocedur ISO X - - Tidigare svetserfarenhet ISO X - - Baserad på provade tillsatsmateral ISO X - - När ett material blir svetspåverkat händer vissa saker Opåverkat grundmaterial är ungefär som ett fransbröd När materialet blir svetspåverkat går det från segt Segt. hårt och sprött. Svetsning vid kontrollerad sätt Svetsning vid icke kontrollerat sätt Materialet från att vara som sand, till singel. Materialet blir som knäckebröd. Vid en okontrollerad svetsning kan material bli som mackadam sprödare material färre bindningar mellan kornen 11

12 Hur mycket får svetsen avvika och ändå vara godkänd Utförandeklasser Godkännandenivå enligt 5817 EXC 1 Klass D EXC 2 (WC) Klass C - EXC 3 (WB) Klass B EXC 4 (WA) Klass B+ 12

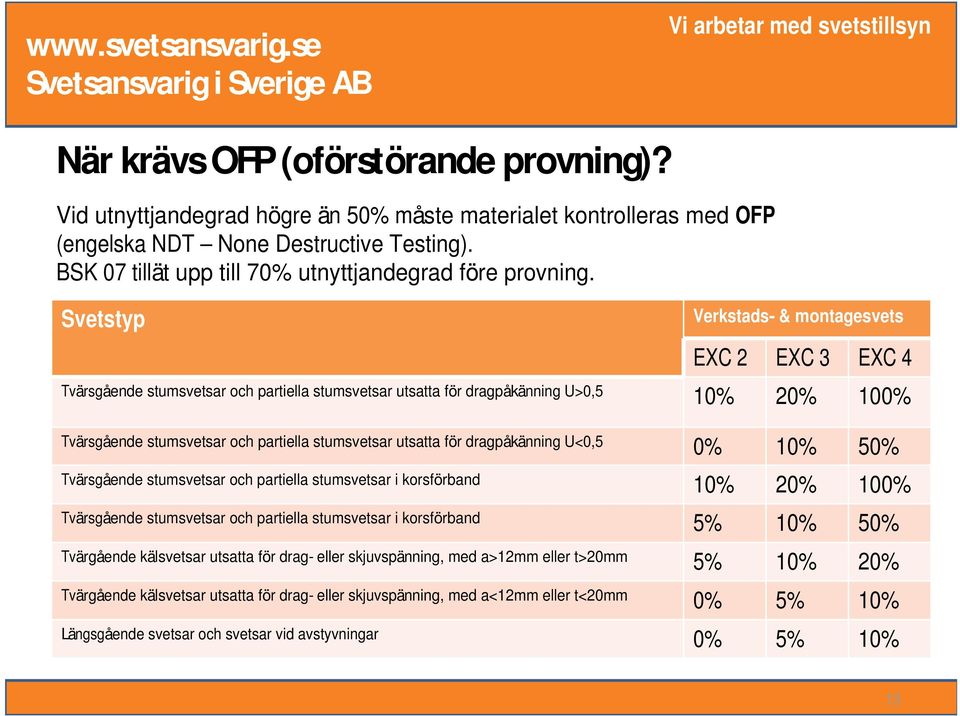

13 När krävs OFP (oförstörande provning)? Vid utnyttjandegrad högre än 50% måste materialet kontrolleras med OFP (engelska NDT None Destructive Testing). BSK 07 tillät upp till 70% utnyttjandegrad före provning. Svetstyp Verkstads- & montagesvets EXC 2 EXC 3 EXC 4 Tvärsgående stumsvetsar och partiella stumsvetsar utsatta för dragpåkänning U>0,5 10% 20% 100% Tvärsgående stumsvetsar och partiella stumsvetsar utsatta för dragpåkänning U<0,5 0% 10% 50% Tvärsgående stumsvetsar och partiella stumsvetsar i korsförband 10% 20% 100% Tvärsgående stumsvetsar och partiella stumsvetsar i korsförband 5% 10% 50% Tvärgående kälsvetsar utsatta för drag- eller skjuvspänning, med a>12mm eller t>20mm 5% 10% 20% Tvärgående kälsvetsar utsatta för drag- eller skjuvspänning, med a<12mm eller t<20mm 0% 5% 10% Längsgående svetsar och svetsar vid avstyvningar 0% 5% 10% 13

14 Vad innebär svetsansvarig (svetskoordinator): Se till att efterlevnaden av regelverket Genomgång av offerter Framtagning av WPS Kontroll före, under och efter svetsning. Teknisk rådgivning vid inköp av svets- och skärrelaterad utrustning Utvärdering av nya svetsmetoder, skyddsgaser, tillsatsmaterial m.m. Teknisk rådgivning vid slutdokumentation Kompetens för svetsansvarig: Utbildning enligt EN-ISO (fd. EN 719) Detta leder till olika nivåer för svetsansvarig t.ex. IWS, IWT och IWE. Tidigare kallades dessa kompetensnivåer för EWS, EWT och EWE. 14

15 Vad innebär arbetsinstruktionerna: Hur genomförandet skall ske Rätt belysning, väderskydd, utrustning Vad skall utföras Fogberedning, skärning, montage Kontroller som skall genomföras Dimensionskontroll, visuellinspektion Vad skall dokumenteras Chargenummer, OFP, WPS-nummer, Svetsare Varför arbetsinstruktioner: Säkerställa kvalitén på slutprodukten! 15

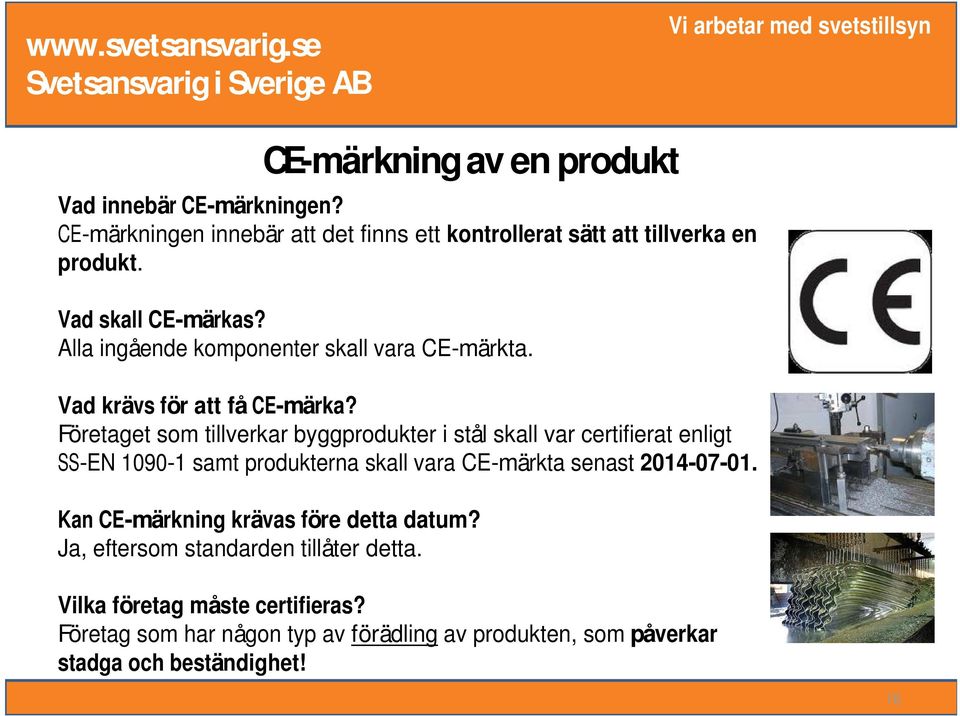

16 CE-märkning av en produkt Vad innebär CE-märkningen? CE-märkningen innebär att det finns ett kontrollerat sätt att tillverka en produkt. Vad skall CE-märkas? Alla ingående komponenter skall vara CE-märkta. Vad krävs för att få CE-märka? Företaget som tillverkar byggprodukter i stål skall var certifierat enligt SS-EN samt produkterna skall vara CE-märkta senast Kan CE-märkning krävas före detta datum? Ja, eftersom standarden tillåter detta. Vilka företag måste certifieras? Företag som har någon typ av förädling av produkten, som påverkar stadga och beständighet! 16

17 CE-märkning: Märkningen är uppdelad i tre olika delar Översta delen: CE-Märke Mittendelen: Tillverkare Nedre delen: Produktkrav Märkningen kan finnas: På någon av de levererade detaljerna Faktura, Följesedel Tillhörande teknisk dokumentation NPD = No Performance Determined 17 17

18 Montage ingår EJi CEmärkningen! Detta innebär att man kan kapa till bitar, borra och svetsa på arbetsplatsen utan att företaget är certifierat enligt SS-EN Anledningen: Det levereras endast material till byggarbetsplatsen istället för byggkomponenter Detta måste dock göras så att kvalitén och hållfastheten inte försämras. Dock måste företaget följa regelverket SS-EN Montageledare måste vara utbildad CA-stål eller motsvarande kompetens. 18

19 Tips för uppbyggnad av system Använd någon som kan coach er i uppbyggnadsskedet Låt inte systemet bli ännu en hyllvärmare utan använd det! Gör systemet processorienterat 19

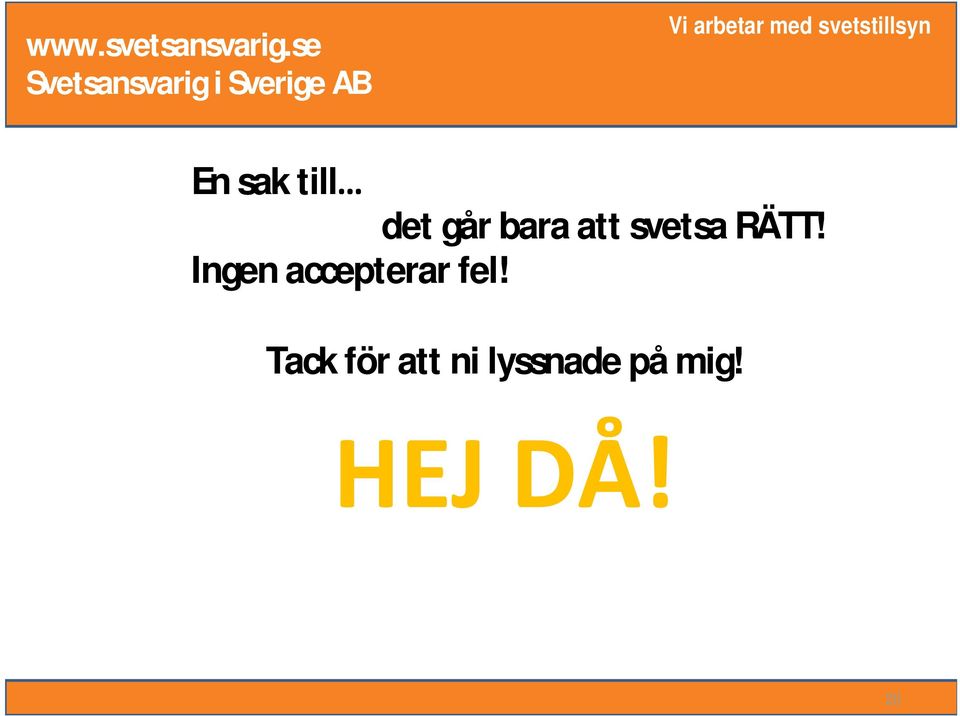

20 En sak till det går bara att svetsa RÄTT! Ingen accepterar fel! Tack för att ni lyssnade på mig! 20
