Driftsättning av Com'X 510

Transkript

1 Snabbstartsguide 7EN Sv 06/2016 Driftsättning av Com'X 510 Denna guide ger en översikt om processen för driftsättning av Com'X Logga in första gången 2. Uppgradera firmware 3. Konfigurera Com'X 510 nätverksinstäningar 4. Lägga ti och konfigurera apparater 5. Konfigurera och starta dataoggning och pubikation För detajerade instaations och användarinstruktioner, inkusive säkerhetsinstruktioner se Com'X 510 användarmanua och instruktionsbad. Dessa är tigängiga på och i Com'X 510 i menyn Settings > Links > View Links. Referensnummer på dokumentation Dokument Referens 5406AD002 Com'X 510 Instruction Sheet (instruktionsbad) DOCA0098EN Com'X 510 User Manua (användarmanua) EBXA-GPRS/EBXA-GPRS-SIM Instruction Sheet (instruktionsbad) EBXA-WIFI Instruction Sheet (instruktionsbad) Zigbee Instruction Sheet (instruktionsbad) NHA Eectrica equipment shoud be instaed, operated, serviced, and maintained ony by quaified personne. No responsibiity is assumed by Schneider Eectric for any consequence arising out of the use of this manua Schneider Eectric. A rights reserved.

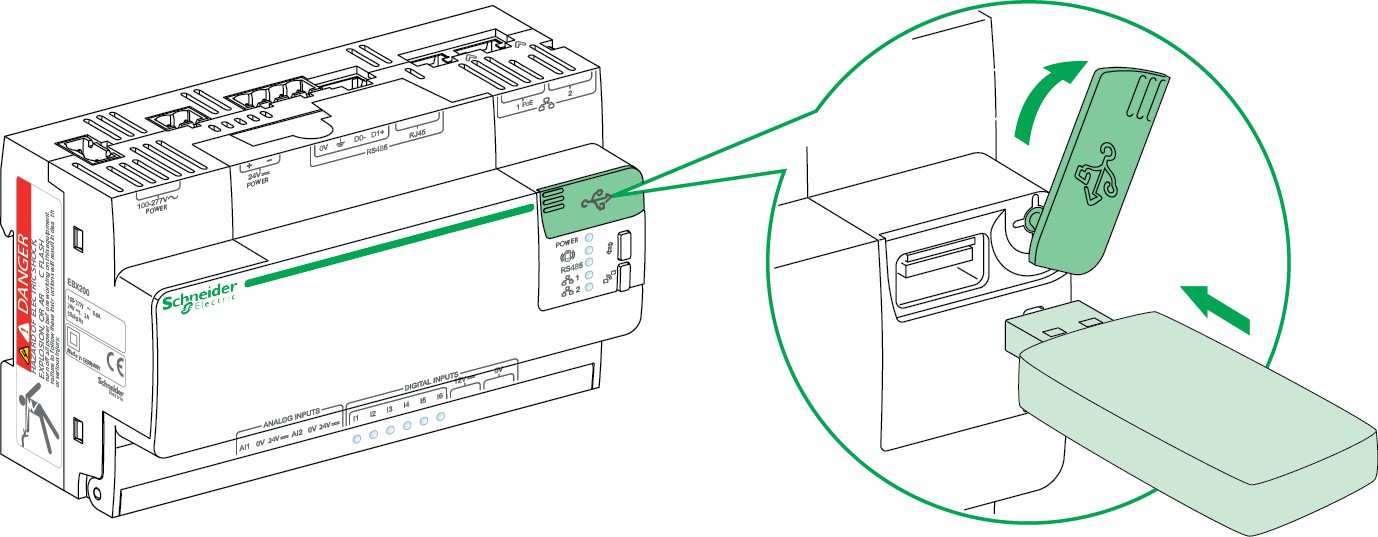

2 1. Logga in första gången Com X 510 tar tid att starta, vänta på att LED en bir grön 1. Koppa bort datorn från nätverket. Ansut en nätverkskabe ti Ethernet port 2 på Com X Konfigurera din nätverksport i datorn för DHCP. Öppna utforskaren, under network dyker Com X 510 symbo upp, dubbekicka för att ogga in. Aternativt öppna webbäsaren och skriv IP i adressfätet och tryck Enter. 3. Vid användande av Wi-Fi USB stickan (EBXA-USB-WIFI), ansut denna ti USB port på Com X 510, tryck på Wi-Fi knappen på fronten, LED binkar grönt. Öppna webbäsaren och skriv IP i adressfätet och tryck Enter. 4. Logga in genom att ange förvat username: admin och password: admin, detta måste sen ändras. Se vidare i användarmanua Logging In for the First Time. 2. Uppgradera Com'X 510 Firmware Vi rekommenderar att ni uppgraderar ti senaste firmware versionen för optimaa funktioner och prestanda. Gör en Backup konfiguration Se vidare i användarmanua, Save the Configuration. Aktue firmware version och nedaddning av ny firmware kan göras på 1. Ansut eventuea tibehör: Wi-Fi, GPRS, 3G eer ZigBee. 2. Starta Com X 510 och ogga in. 3. Kontroera aktue firmware version genom att kicka på About i bannern. Om Appication version (firmware) är den senaste versionen hoppa över detta steg och gå ti 3. Konfigurera Com X 510 nätverksinstäningar på sidan 4. Om firmware versionen inte är den senaste fortsätt med steg Ändra ti dagens datum i menyn Settings > Genera Settings > Date/Time Settings. Se vidare i användarmanua Date and Time Settings. Om detta ej görs kan uppgraderingen missyckas. 5. Uppgradera genom att ansuta en USB sticka. Stäng av Com`X 510 och ansut en USB sticka addad med ny firmware (upgrade.sp1). Uppgraderingen börjar när Com`X 510 startas igen. Eer i inoggat äge i menyn Maintenance-System settings Schneider Eectric. A rights reserved.

3 6. Konfigurera nätverksinstäningarna i menyn Settings > Genera Settings > Network Settings. Se vidare i användarmanua, Seecting a Network Configuration. 7. Starta om Com'X 510. Om ändringarna i network settings triggar en automatisk reboot, se anedningar på sidan 5, firmwareuppgraderingen börjar när ändringarna bekräftas. Om inte, gör en manue restart av Com'X 510 i menyn Maintenance > System Settings > Restart Com'X Schneider Eectric. A rights reserved. 3

4 3. Konfigurera Com'X 510 nätverksinstäningar Anedningar ti reboot 1. Logga in på Com'X Konfigurera nätverksinstäningar i menyn Settings > Genera Settings > Network Settings on detta inte gjordes under firmware uppgraderingen enigt ovan. Se tabeen nedan för att veta om aktue nätverkskonfiguration kommer att utföra en automatisk reboot. Denna tabe beskriver vika ändringar i konfigurationen som ger upphov ti en automatisk reboot. Ursprungig nätverkskonfiguration Endast GPRS/3G Wi-Fi och Ny nätverkskonfiguration Wi-Fi och Wi-Fi och Wi-Fi och EndastGPRS/3G EndastGPRS/3G EndastGPRS/3G Schneider Eectric. A rights reserved.

5 4. Lägg ti och konfigurera apparater 1. Konfigurera den seriea Modbus porten i menyn Settings > Communication > Modbus Seria. Justera hastighet (baudrate), paritet och anta stoppbitar i enighet med de ansutna apparaterna (seriea savar). ANM: Com'X 510 kan inte hitta apparaterna om inte dessa instäningar är anpassade. 2. Lägg ti apparater i menyn Device Settings. Automatiskt: kicka Discover connected devices för att söka efter Modbus apparater. Det går också att söka efter ZigBee apparater efter att ett ZigBee nätverk är skapat i menyn Settings > Communication > ZigBee Settings se vidare i användarmanua ZigBee Device Discovery. Manuet: I device discovery trädmenyn, kicka på uppströms apparat ti viken nedströms apparat är ansuten. Exempe: kicka på Com'X 510 för att ansuta en apparat ti denna. Se vidare i användarmanua Adding a Downstream Device. 3. Under Measurement Tabe Uppdatera parameter som ska oggas och pubiceras för varje apparat. Se vidare i användarmanua Seecting Measurements to Log or Pubish. ANM: För optima prestanda väj endast nödvändiga parametrar. Energi parametrar är vat som standard Schneider Eectric. A rights reserved. 5

6 5. Konfigurera och starta dataoggning och pubicering 1. Tiva: Om Com X 510 används som en passthrough gateway säkerstä att Modbus TCP/IP port 502 på Ethernet 1 är aktiverad i menyn Settings > Security > Firewa Management. Se vidare i användarmanua Firewa Management. 2. Parametera data oggningsinterva i menyn Settings > Site Settings > Data Logging. Se vidare i användarmanua Defining the Logging Intervas. ANM: För optima prestanda väj ett oggningsinterva på fem minuter eer mer. 3. Parametera pattformen för pubikation i menyn Settings > Genera Settings > Pubication. Se vidare i användarmanua Seecting Patform and Pubication Frequency. 4. Starta dataoggning och pubikation i Commissioning fiken. Denna sida visar också missade konfigutartiondata. Se vidare i användarmanua Starting the Pubication. Verifera att dataoggning och pubication är ON överst på webbsidan. Du kan också verifiera att dataoggning och pubication har startat i Maintenance > Logs. Du kan kontroera att varje apparat ger reevant värde i Measurements Tabe fiken Schneider Eectric. A rights reserved.
