1 Nyfiken på egen el från solen? En studiecirkel som Studieförbundet Vuxenskolan (Skaraborg) erbjuder Hus med solceller i väster och öster

2 Lite kort om mig Arbetat med Energi- och miljöfrågor >25 år Installationsföretag solvärme Styrelsen Svenska Solgruppen och Svensk Solenergi Studier Chalmers, Bygg, Energi och Miljö EKR i 7 år Vara kommun EKR (30%) Energikonsult, projektering, utbildning och föreläsningar Tycker om att inspirera och sprida information om möjligheterna med solenergi Testkör en bränslecellscyckel där vätgasen producerats med solel. Solar Decathlon 2014

3 Varför gå en studiecirkel? Att skaffa en solcellsanläggning är i grunden enkelt, men då tekniken är ny för oss, är det en del att tänka på. Genom att gå en studiecirkel så kommer du att få en optimal solcellsanläggning, anpassad utefter dina speciella förutsättningar. Hus med solceller integrerat i uterummets tak och fasad

4 Innehåll i studiecirkeln Innehållet i studiecirkelns fyra träffar: 1. Solen som energikälla, solcellssystemets funktion, placering och hur mycket el en anläggning producerar 2. Studiebesök eller företagsbesök, här ser vi anläggningens olika delar samt hur den fungerar 3. Dimensionering och ekonomi, planering av den egna anläggningen med hjälp av checklistor 4. Installation, drift och underhåll, fortsatt arbete med planering av den egna anläggningen Designade solceller som följer solen och även fungerar som solskydd

5 Nyfiken på egen el från solen? Energi- och miljöproblematiken Hållbar utveckling Solinstrålning och solenergi Tyskland ett föregångsland Hur fungerar en solcellsanläggning Studiebesök Exempel på tillämpningar Ekonomi Placering, orientering, elproduktion Installation, drift och underhåll Checklista min solcellsanläggning Bild. SMA Solar Technology AG

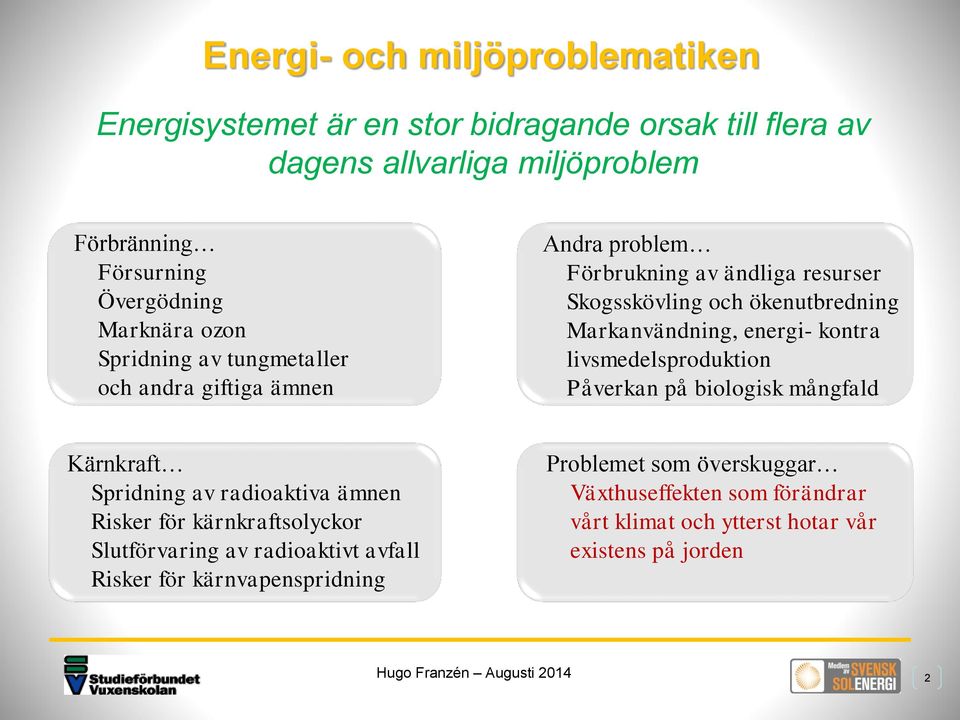

6 Energi- och miljöproblematiken Energisystemet är en stor bidragande orsak till flera av dagens allvarliga miljöproblem Förbränning Försurning Övergödning Marknära ozon Spridning av tungmetaller och andra giftiga ämnen Andra problem Förbrukning av ändliga resurser Skogsskövling och ökenutbredning Markanvändning, energi- kontra livsmedelsproduktion Påverkan på biologisk mångfald Kärnkraft Spridning av radioaktiva ämnen Risker för kärnkraftsolyckor Slutförvaring av radioaktivt avfall Risker för kärnvapenspridning Problemet som överskuggar Växthuseffekten som förändrar vårt klimat och ytterst hotar vår existens på jorden 2

7 Hållbar utveckling Andra problem är förknippade med: Bild. Christer Bergerland, Fortum, BIPV, Glava 25 April

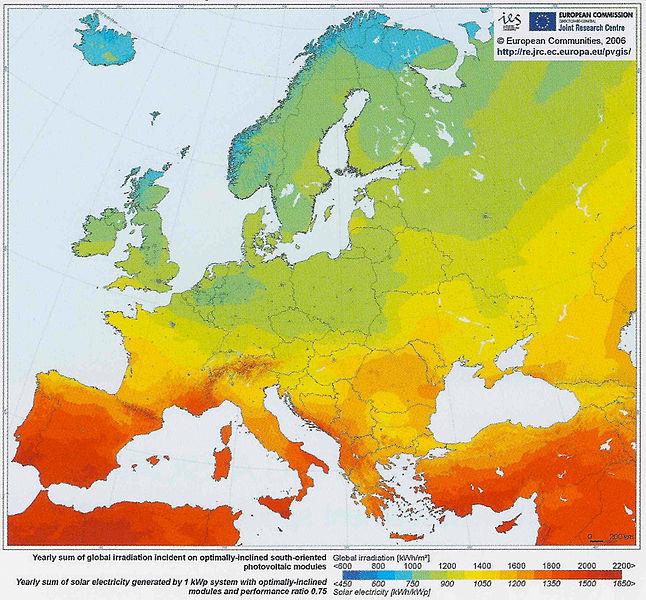

8 Bild. Institute för Environment and sustainability-european Comission Har vi tillräckligt med sol? 4

9 Har vi tillräckligt med solinstrålning? Solinstrålning drygt 1000 kwh/m 2 och år Söder 45 lutning ca 1250 kwh/m 2 och år Solföljande ca 1500 kwh/m 2 och år Vintertid litet bidrag men övrig tid mycket sol kwh/m Solinstrålning i Göteborg jan feb mar apr maj jun jul aug sep okt nov dec Globalstrålning mot horisontell yta, , Källa SOLSVERIGE

10 Direkt och diffus strålning Molnigt Solsken Mestadels diffus strålning Mestadels direkt strålning 0 [W/m 2 ] Solinstrålning under ett år, globalstrålning = ca 50% direkt strålning och ca 50% diffus strålning 6

11 Solenergi i småhus Solcellsmoduler för elproduktion Solfångare för värme och varmvatten Passiv sol för värme Villa TORO 7

12 Solceller för elproduktion Självförsörjande system Rymdteknik, telecom Konsumentprodukter Fritidshus, landsbygd Nätanslutna system Större, kraftbolag Byggnadsintegrerat Byggnadsadderat Kombinat mm Hybrider (el/värme) 8

13 Yrkesutbildning Plusenergi Hus som följer solen Demo och utbildning Freiburg 9

14 Äldre flerbostadshus Nya bostäder Kontor och flerbostadshus Kontor 10

15 Livsmedel Restaurang Byggvaror Läkarmottagning Solcellsanläggningar exempel 11

16 Kraften kommer uppifrån Kyrka Industritak > m 2 12

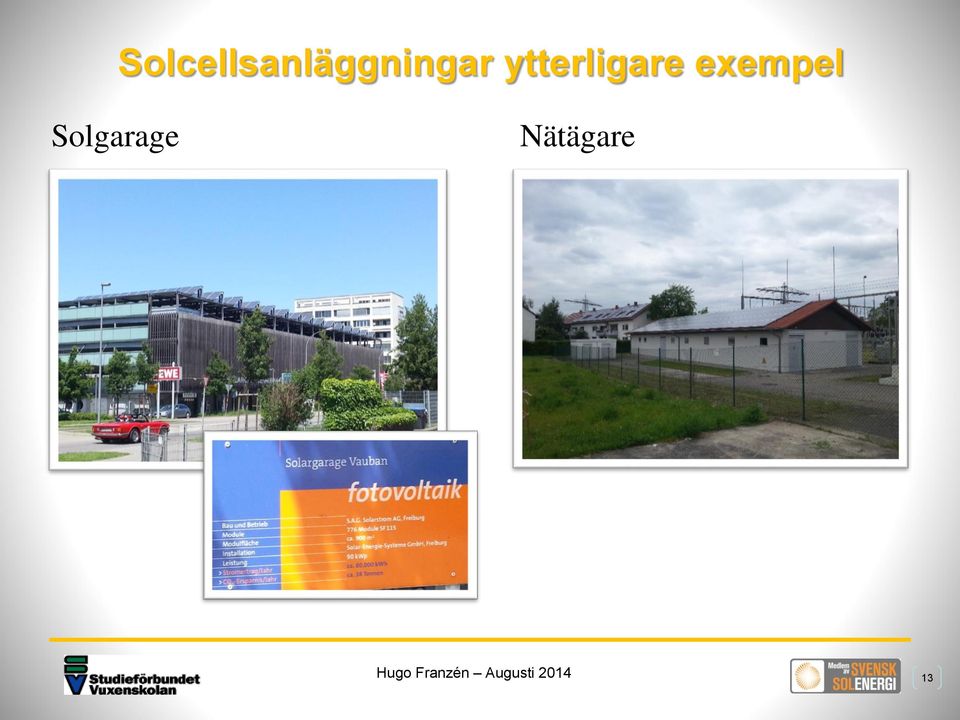

17 Solcellsanläggningar ytterligare exempel Solgarage Nätägare 13

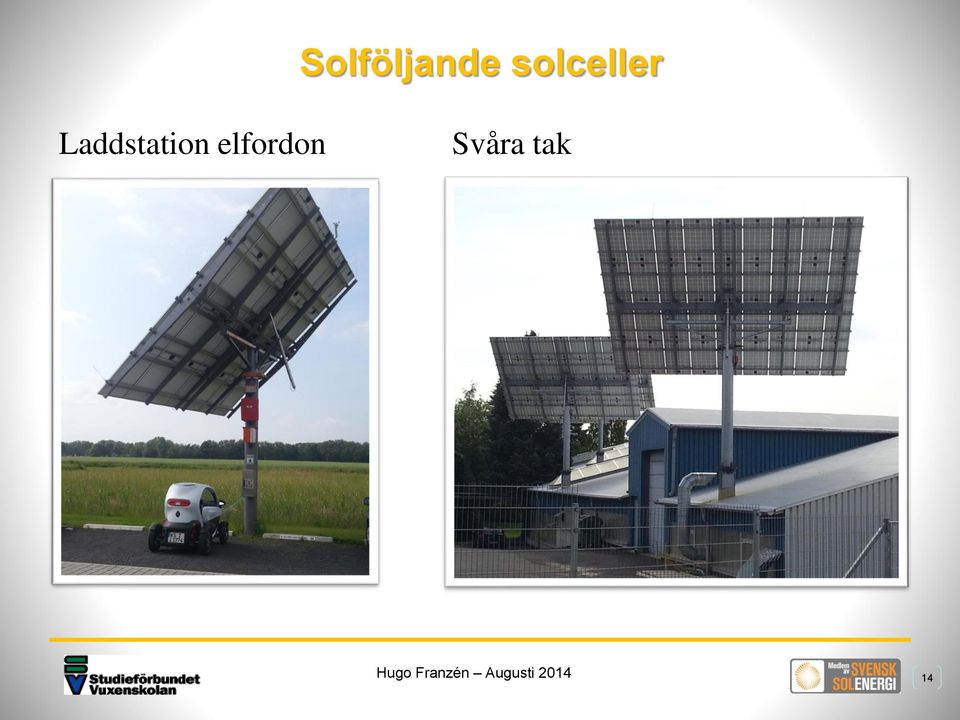

18 Solföljande solceller Laddstation elfordon Svåra tak 14

19 Byggnadsintegrerade solceller Solceller integrerat i glasfasad Solceller integrerat i tak 15

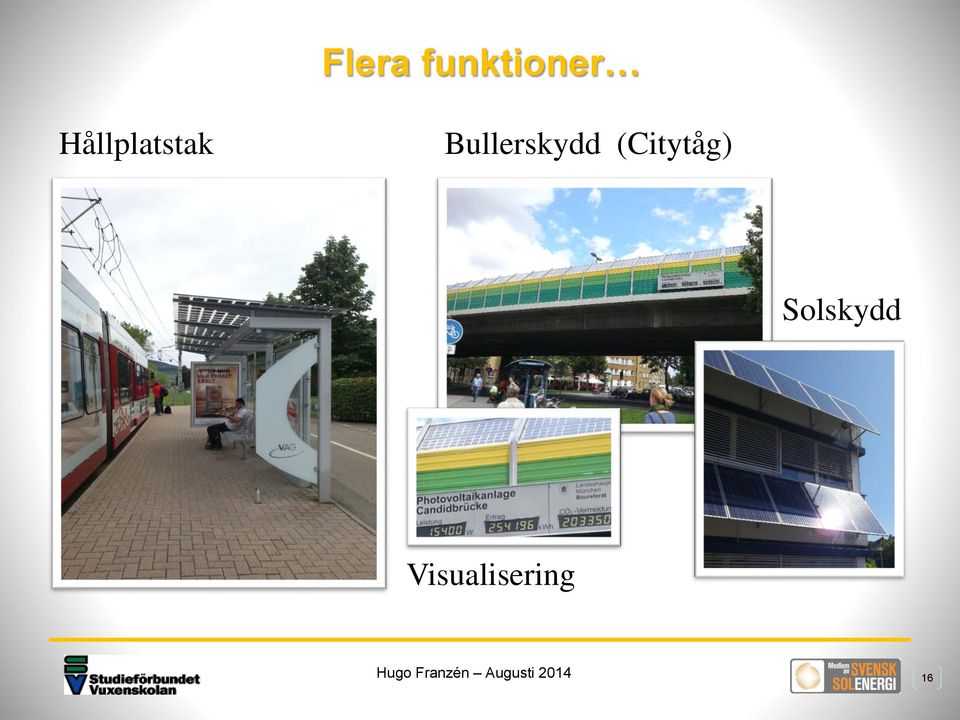

20 Flera funktioner Hållplatstak Bullerskydd (Citytåg) Solskydd Visualisering 16

21 Bild. SOLEL programmet Solceller hur fungerar det Tunn skiva eller film av ett halvledarmaterial När solen lyser på cellen uppstår en spänning mellan framsidan och baksidan Olika typer har olika föroch nackdelar: Verkningsgrad Ekonomi Miljö Poly- och monokristallina kiselceller vanligast Bild. NREl, US Department of Energy 17

22 Solceller till modul Exempel: modul med 60 celler Mått:1642x992x40, yta 1,62 m 2 vikt 19 kg Effekt: 250 W =154 W/m 2 Likspänning Effektivitet:15.37% - Sjunker något med tiden Flera moduler i serie, sträng 1 kw= 4 st moduler= 6,48 m 2 Fota modul i utställningen 18

23 Fristående i trä Infällt i tegeltak Monteringssystem Tegeltak Bild. Mullsjö Aluminiumprodukter Fristående 19

24 Likspänning till växelström Växelriktare Likspänning till växelspänning Många olika typer Microväxelriktare Enfas och trefas Strängväxelriktare osv Många olika funktioner Säkerhet, elkvalitet Driftoptimering Uppföljning med mera Bild. SMA Solar Technology AG 20

25 Solcellssystemets uppbyggnad Solcellsmoduler Växelriktare Husets elcentral Elförbrukare Elmätare Principskiss: I solcellerna (1) omvandlas solen ljus till likspänning. I växelriktaren (2) omvandlas likspänning till växelspänning. Växelriktaren är kopplad till husets elcentral (3) som fördelar ut elen till husets elapparater (4). Om det finns överskott av solel går den automatiskt ut på nätet via husets elmätare (5). Elmätaren registrerar köpt och såld el.

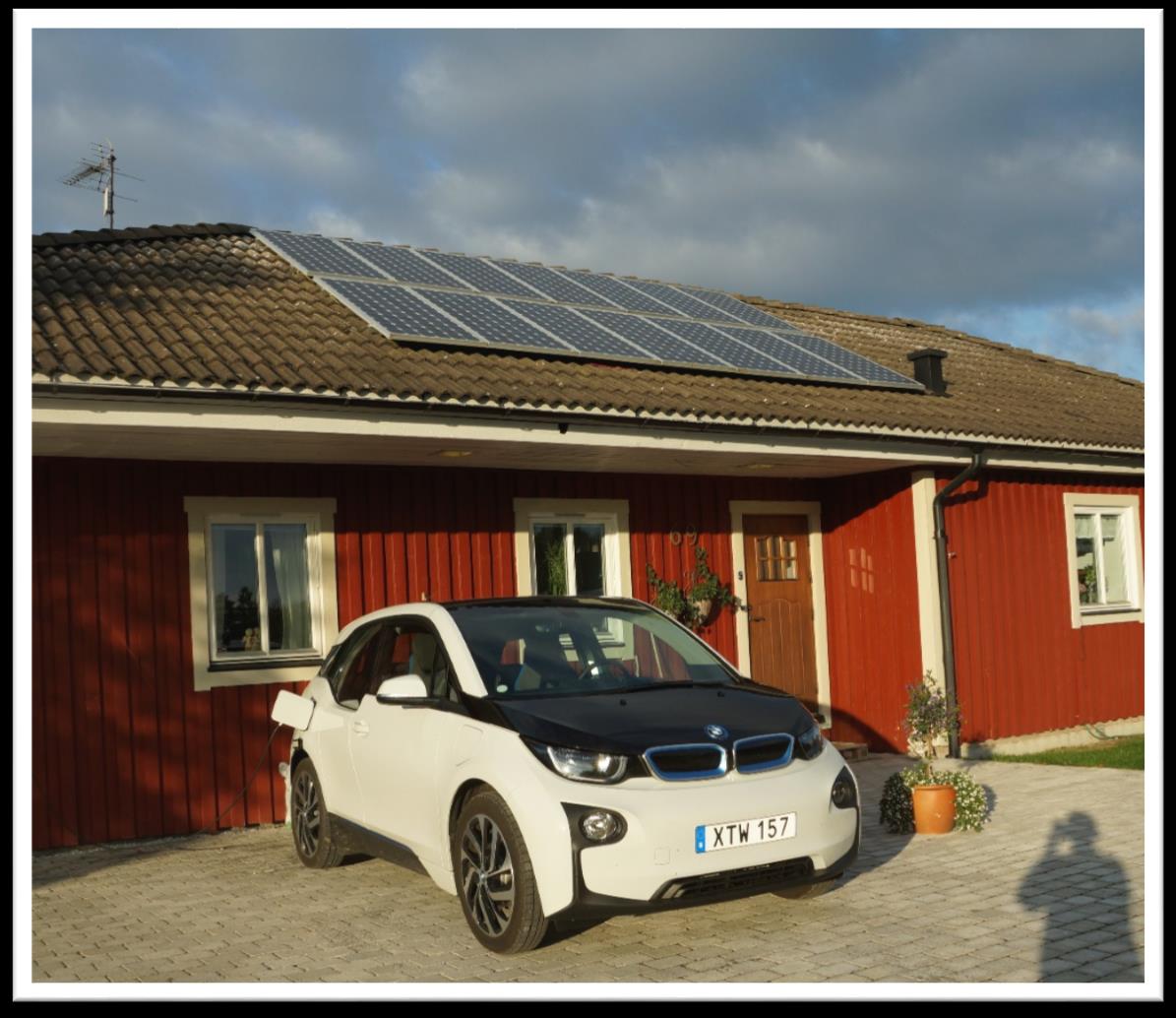

26 Solcellsanläggning och E-mobilitet 22

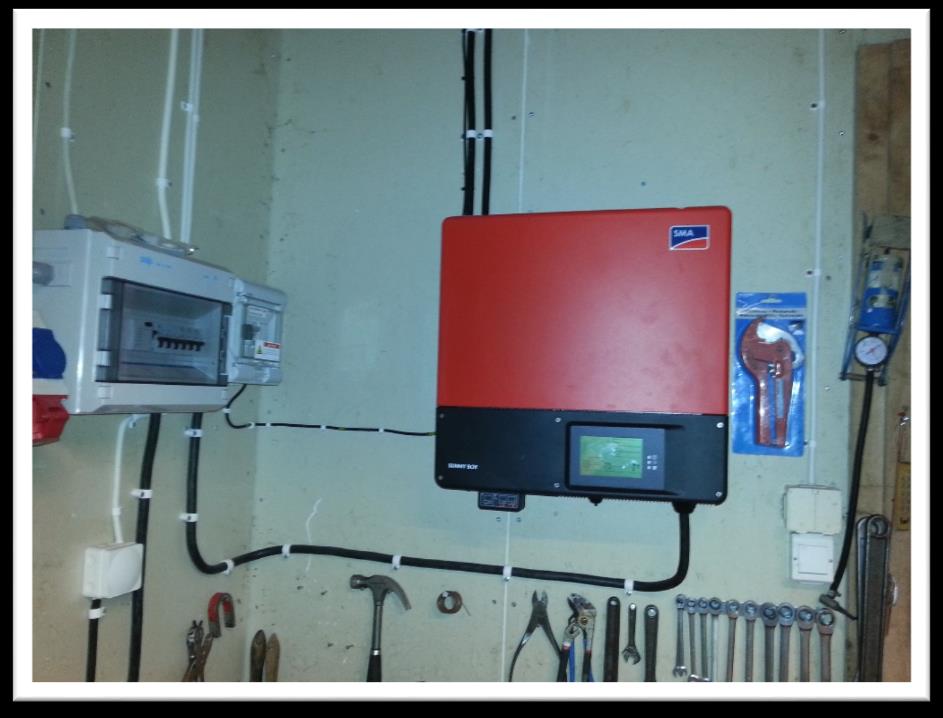

27 Exempel solceller och enfas växelriktare 23

28 Litet soldrivet hus 24

29 Carport 10 lutning mot sydväst 25

30 Fristående 26

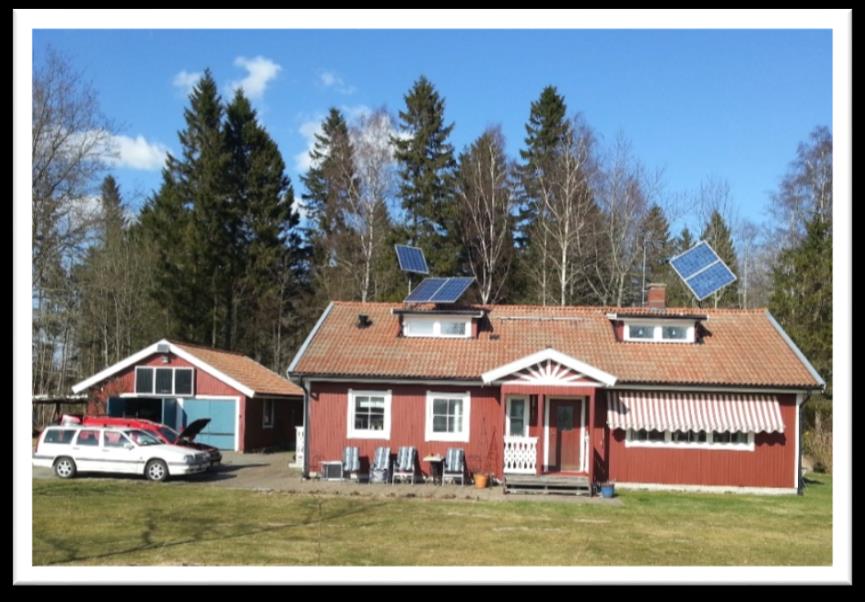

31 Solcellsmoduler i flera orienteringar 27

32 Solceller i flera orienteringar 100% förnybart sol och bioenergi 28

33 Bygglov? 29

34 Det blir för det mesta bra 30

35 Solceller och ekonomi Solcellsproduktion ökar har försäljningen ökat med ca 40% årligen Solcellskostnader sjunker Sedan 2008 har kostnaden för nyckelfärdiga villasystem sjunkit med cirka 60% Grid parity ökar Kostnaderna för solel är lika med eller lägre än kostnaden att köpa el från nätet 31

36 Sparad el och försäljning överskott Sparad el, samma värde som rörligt elpris Försäljning av överskott - Elhandlare (spot) - Nätägare Elcertifikat Ursprungsgaranti Nettodebitering, nätet utnyttjas som lager månadsvis eller över år Moms Energiskatt Rörlig nätavgift Elhandel vinst Prod kost/ Spotpris Rörligt elpris 32

37 Solceller är lönsamt Solceller kanske inte lönsamt För kraftbolag jämfört annan traditionell kraftproduktion För företag med höga avkastningskrav Megafoner Solceller kan vara/är lönsamt För kraftbolag vars kunder är villiga att betala lite extra För företag som vill skapa miljöprofil För kraftbolag som säljer solcellsanläggningar För företag, organisationer och privatpersoner som har bra förutsättningar och räknar mot det egna rörliga elpriset Gisslaved Energi AB 33

38 Mera om ekonomi Försäljning av överskottsel Flera kraftbolag tillämpar nettomätning Spottpris minus några öre Investeringsstöd Pengarna har tagit slut Nettodebiteringsutredningen Förslag finns ROT 34

39 Solcellssystemets placering Stor frihet! Sydost-sydväst, 30-50⁰ lutning ger ca kwh/kw och år Verkningsgrad sjunker med ökad temperatur Smuts ofta liten påverkan Snö små förluster i södra Sverige 35

40 Placering och åtgärder vid skugga Skugga stor negativ inverkan på utbytet från solcellsanläggningen 1. Placera så skuggfritt som möjligt 2. Om möjligt ta bort eller flytta skuggande föremål 3. Välj teknik så att effekten av skugga begränsas 36

41 Beräkning av elproduktion och ekonomi Soldata Driftdata som underlag för bedömning av elproduktion Solekonomi Verktyg för beräkning av elproduktion och ekonomi Smarta hus Styrning av elanvändning Energilagring 37

42 Solcellsanläggningens prestanda och livslängd Certifiering TUV certifierar solelprodukter Installatörscertifiering är på gång Garantier Genomgående 25 års effektgaranti (80%) Växelriktare 5-10 års garanti System 5 års garanti Miljö Återvinning, producentansvar Bild Energibanken. Sveriges äldsta nätanslutna solelsanläggning uppfördes

43 Leverantörer kompetens och produkter Konsulter Konsulter som även säljer och installerar solcellsanläggningar Renodlade försäljnings och installatörsföretag Kraftbolag Postorderföretag Företag som tar hem en container Välj om möjligt konsulter, produkter och installatörer från Branschföreningen Svensk Solenergi! 39

44 Installation, drift och underhåll av solcellssystem Föranmälan till elnätsägaren, byter eventuellt elmätare Solcellssystemets alla delar ska uppfylla gällande regler och föreskrifter, säkerhet viktig! Behörig elektriker, gärna med erfarenhet av solcellssystem Funktionskontroll Regelbundet underhåll (litet) Installationsguide Nätanslutna Solcellsanläggningar 40

45 Checklista min solcellsanläggning Planera Kolla tillgängliga ytor och undersök skuggor med mera Gör beräkningar i Solekonomi Undersök Bygglov, anslutning och försäljning av el Ta in priser Utforma anbudsformulär Garantier, betalningsvillkor Fråga professionellt, minst två Värdera anbud Pris, kvalitet och erfarenhet Installera Funktionskontroll Betala När manualer, ritningar och garantibevis är överlämnade Underhåll Litet! Följ upp Kolla produktionen regelbundet 41

46 Mer information om solenergi Kommunernas energi- och klimatrådgivare!

47 Vill du vara med och medverka till att flera studiecirklar startar? Få studieförbundet i din kommun att starta cirklar? Vara med och skapa nätverk av cirkelledare? Sprida information till möjliga cirkeldeltagare? Arrangera informationsföreläsningar? Kontakta mig! Hugo Franzén En nöjd cirkeldeltagare sätter upp sin egen solcellsanläggning
