Oöverträffad effektivitet. Siemens vindkraftverk SWT Answers for energy.
|
|
- Arne Lindqvist
- för 8 år sedan
- Visningar:
Transkript
1 Oöverträffad effektivitet Siemens vindkraftverk SWT Answers for energy.
2 2
3 Oöverträffad effektivitet Med en konstruktion som är baserad på mer än 25 års erfarenhet av branschledande design är den lämplig för de flesta användningsområden både på land och till havs. En robust, konventionell uppbyggnad, automatiska smörjsystem, invändig klimatkontroll och ett enkelt generatorsystem utan släpringar ger en utmärkt tillförlitlighet med långa serviceintervall. Kraftomvandlingen sker med hjälp av Siemens unika NetConverter -system, som ger vindkraftverket maximal flexibilitet vid spännings- och frekvensvariationer, skydd mot nätbortfall (fault ride through) och anpassning av uteffekten. Huvuddelarna, det vill säga rotornav, huvudaxel, växellåda och girsystem, är särskilt kraftigt dimensionerade och alla detaljer är konstruerade enligt bästa tekniska praxis. Resultatet är vindkraftverket SWT med oöverträffad effektivitet och tekniska egenskaper av högsta klass. 3

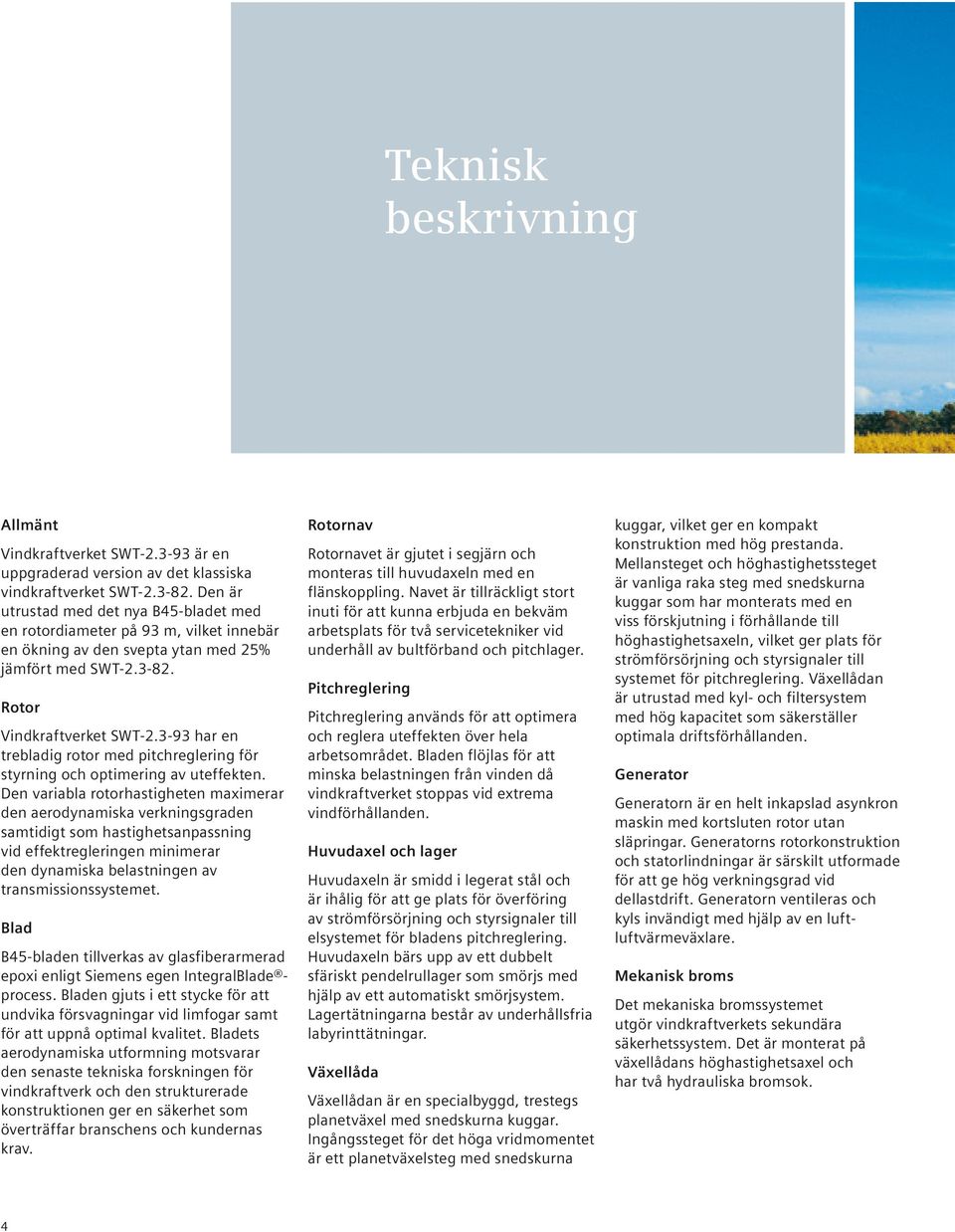

4 Teknisk beskrivning Allmänt Vindkraftverket SWT är en uppgraderad version av det klassiska vindkraftverket SWT Den är utrustad med det nya B45-bladet med en rotordiameter på 93 m, vilket innebär en ökning av den svepta ytan med 25% jämfört med SWT Rotor Vindkraftverket SWT har en trebladig rotor med pitchreglering för styrning och optimering av uteffekten. Den variabla rotorhastigheten maximerar den aerodynamiska verkningsgraden samtidigt som hastighetsanpassning vid effektregleringen minimerar den dynamiska belastningen av transmissionssystemet. Blad B45-bladen tillverkas av glasfiberarmerad epoxi enligt Siemens egen IntegralBlade process. Bladen gjuts i ett stycke för att undvika försvagningar vid limfogar samt för att uppnå optimal kvalitet. Bladets aerodynamiska utformning motsvarar den senaste tekniska forskningen för vindkraftverk och den strukturerade konstruktionen ger en säkerhet som överträffar branschens och kundernas krav. Rotornav Rotornavet är gjutet i segjärn och monteras till huvudaxeln med en flänskoppling. Navet är tillräckligt stort inuti för att kunna erbjuda en bekväm arbetsplats för två servicetekniker vid underhåll av bultförband och pitchlager. Pitchreglering Pitchreglering används för att optimera och reglera uteffekten över hela arbetsområdet. Bladen flöjlas för att minska belastningen från vinden då vindkraftverket stoppas vid extrema vindförhållanden. Huvudaxel och lager Huvudaxeln är smidd i legerat stål och är ihålig för att ge plats för överföring av strömförsörjning och styrsignaler till elsystemet för bladens pitchreglering. Huvudaxeln bärs upp av ett dubbelt sfäriskt pendelrullager som smörjs med hjälp av ett automatiskt smörjsystem. Lagertätningarna består av underhållsfria labyrinttätningar. Växellåda Växellådan är en specialbyggd, trestegs planetväxel med snedskurna kuggar. Ingångssteget för det höga vridmomentet är ett planetväxelsteg med snedskurna kuggar, vilket ger en kompakt konstruktion med hög prestanda. Mellansteget och höghastighetssteget är vanliga raka steg med snedskurna kuggar som har monterats med en viss förskjutning i förhållande till höghastighetsaxeln, vilket ger plats för strömförsörjning och styrsignaler till systemet för pitchreglering. Växellådan är utrustad med kyl- och filtersystem med hög kapacitet som säkerställer optimala driftsförhållanden. Generator Generatorn är en helt inkapslad asynkron maskin med kortsluten rotor utan släpringar. Generatorns rotorkonstruktion och statorlindningar är särskilt utformade för att ge hög verkningsgrad vid dellastdrift. Generatorn ventileras och kyls invändigt med hjälp av en luftluftvärmeväxlare. Mekanisk broms Det mekaniska bromssystemet utgör vindkraftverkets sekundära säkerhetssystem. Det är monterat på växellådans höghastighetsaxel och har två hydrauliska bromsok. 4
5 Girsystem Girkransen är ett radiallager med utvändig kuggkrans. Girningen drivs av åtta elektriska motorer med planetväxlar. Girmotorerna är utrustade med bromsar som förstärker lagrets passiva friktion för stabil girpositionering. Styrsystem Vindkraftverkets styrsystem är baserat på en standard industridator. Styrsystemet är självdiagnostiserande och är försett med ett tangentbord och en bildskärm för enkel statusavläsning och justering av inställningarna. Kraftomvandling Genom kraftomvandingen i NetConverter -systemet kan generatorn arbeta med variabel hastighet, frekvens och spänning och ändå leverera effekt med konstant frekvens och spänning till mellanspänningstransformatorn. Kraftomvandlingssystemet är modulärt uppbyggt för att förenkla underhållet. Torn Vindkraftverket SWT monteras på ett koniskt ståltorn. Som tillval kan tornet förses med en personhiss. Drift Vindkraftverket styrs automatiskt och startar när vinden når en medelhastighet på ungefär 3 5 m/s. Vid drift under märkeffekt justeras bladens pitchvinkel och rotorns hastighet kontinuerligt för att få maximal aerodynamisk effektivitet. Märkeffekten nås vid en vindhastighet på ca m/s, och vid högre vindhastigheter regleras uteffekten ned till märkeffekten. Hastighetsanpassning vid effektreglering minimerar den dynamiska belastningen på transmissionssystemet. Om medelvindhastigheten överskrider maxgränsen på 25 m/s stoppas vindkraftverket genom att bladen flöjlas. När vindhastigheten åter understiger nivån för återstart återställs säkerhetssystemen automatiskt. Fjärrstyrning Vindkraftverket SWT är utrustat med det unika SCADA-systemet WebWPS. Systemet ger tillgång till fjärrstyrning och en mängd olika statusvyer och användbara rapporter med hjälp av en vanlig webbläsare. Statusvyerna visar aktuell elektrisk och mekanisk information, drift- och felstatus, meteorologiska data samt information om nätstationen. Övervakning Förutom SCADA-systemet WebWPS är vindkraftverket utrustat med ett webbaserat TCM-system (Turbine Condition Monitoring) för tillståndsövervakning av vindkraftverket. TCM-systemet diagnostiserar noggrant, kontinuerligt och i realtid tillståndet för vindkraftverkets huvuddelar. Det ger tidig varning vid eventuella fel genom att aktuella vibrationsspektra kontinuerligt jämförs med tidigare uppställda referensspektra. TCM-systemet ger larm på olika nivåer, från informativa larm till omedelbart stopp av vindkraftverket. Anpassning till elnät Vindkraftverket SWT uppfyller alla aktuella nätanslutningskrav på relevanta marknader. Spänningsoch frekvensreglering samt andra nätrelaterade anpassningar kan utföras med hjälp av den så kallade Park Pilotfunktionen som är integrerad i SCADAsystemet WebWPS. Vindkraftverket har dessutom skydd mot nätbortfall (ridethrough). 5

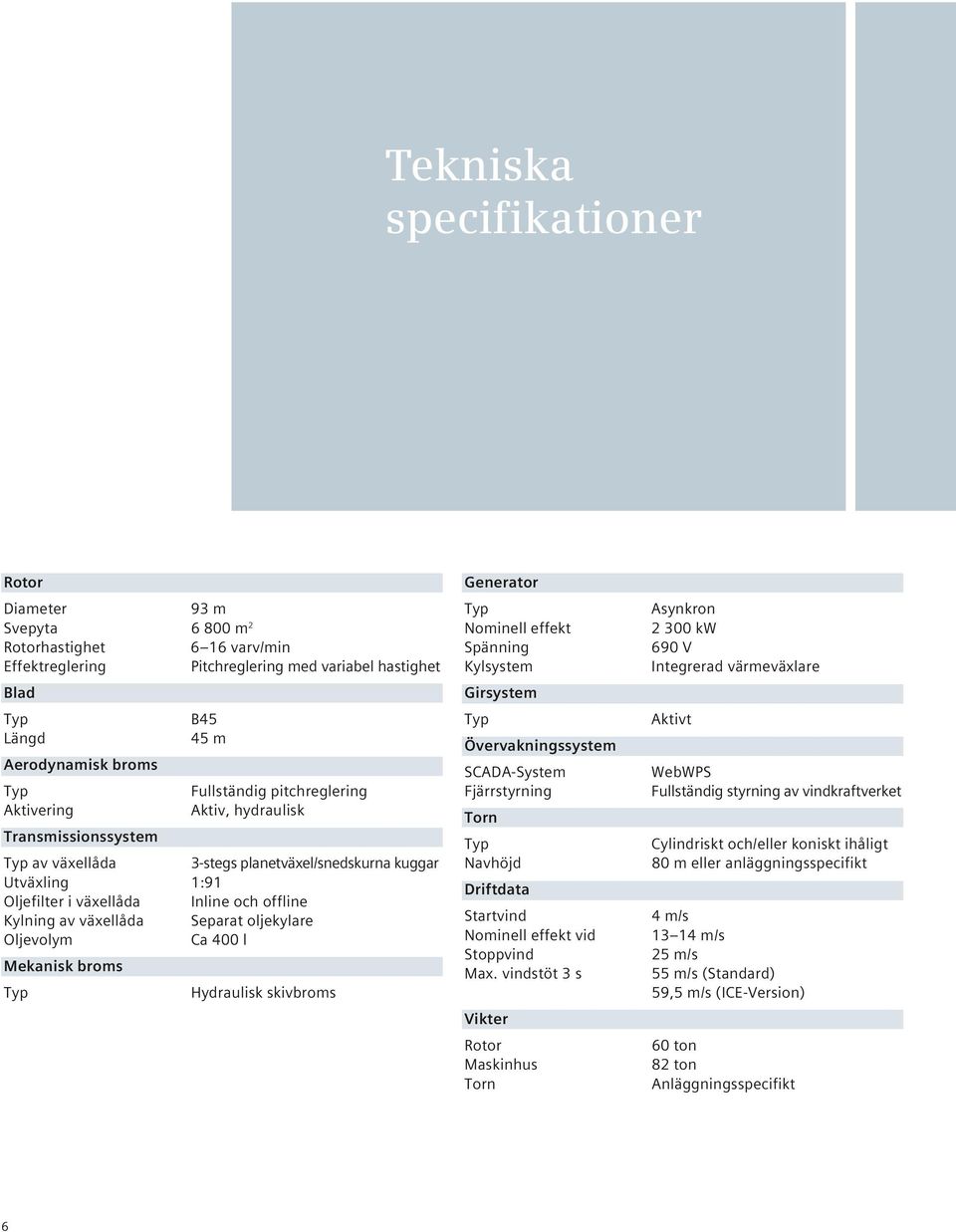

6 Tekniska specifikationer Rotor Diameter 93 m Svepyta m 2 Rotorhastighet 6 16 varv/min Effektreglering Pitchreglering med variabel hastighet Blad B45 Längd 45 m Aerodynamisk broms Fullständig pitchreglering Aktivering Aktiv, hydraulisk Transmissionssystem av växellåda 3-stegs planetväxel/snedskurna kuggar Utväxling 1:91 Oljefilter i växellåda Inline och offline Kylning av växellåda Separat oljekylare Oljevolym Ca 400 l Mekanisk broms Hydraulisk skivbroms Generator Nominell effekt Spänning Kylsystem Girsystem Övervakningssystem SCADA-System Fjärrstyrning Torn Navhöjd Driftdata Startvind Nominell effekt vid Stoppvind Max. vindstöt 3 s Vikter Rotor Maskinhus Torn Asynkron kw 690 V Integrerad värmeväxlare Aktivt WebWPS Fullständig styrning av vindkraftverket Cylindriskt och/eller koniskt ihåligt 80 m eller anläggningsspecifikt 4 m/s m/s 25 m/s 55 m/s (Standard) 59,5 m/s (ICE-Version) 60 ton 82 ton Anläggningsspecifikt 6
7 Vindeffektkkurva Maskinhusets ingående delar Vindeffektkurvan gäller för standardförhållanden med en lufttemperatur på 15 C, ett lufttryck på 1013 hpa och en luftdensitet på 1,225 kg/m 3, rena rotorblad och ett horisontellt, ostört luftflöde. Effekt [kw] Vind [m/s] 1. Spinner 2. Spinnerfäste 3. Blad 4. Pitchlager 5. Rotornav 6. Huvudlager 7. Huvudaxel 8. Växellåda 9. Bromsskiva 10. Koppling 11. Generator 12. Servicekran 13. Metrologiska givore 14. Torn 15. Girkrans 16. Girväxel 17. Maskinbädd 18. Oljefilter 19. Maskinhuskåpa 20. Generatorfläkt 7
8 Utgivare och upphovsrättsägare 2010: Siemens AG Energy Sector Freyeslebenstrasse Erlangen, Tyskland Siemens Wind Power A/S Borupvej Brande, Danmark Kontakta vår kundtjänst för ytterligare uppgifter. Tel: Fax: (Avgift beroende operatör) E-post: support.energy@siemens.com Renewable Energy Division Best. nr E50001-D310-A102-X-5300 Tryckt i Tyskland Dispo 34804, c4bs No fb 3053 WS 1010 Tryckt på ECF-blekt papper. Alla rättigheter förbehålls. Alla varumärken som nämns i detta dokument tillhör Siemens AG, dess dotterbolag eller respektive ägare. Innehållet kan förändras utan föregående meddelande. Informationen i detta dokument innehåller allmänna beskrivningar av tillgängliga tekniska alternativ som inte alltid finns med i alla enskilda fall. Särskilda tekniska krav bör därför anges i kontraktet.
