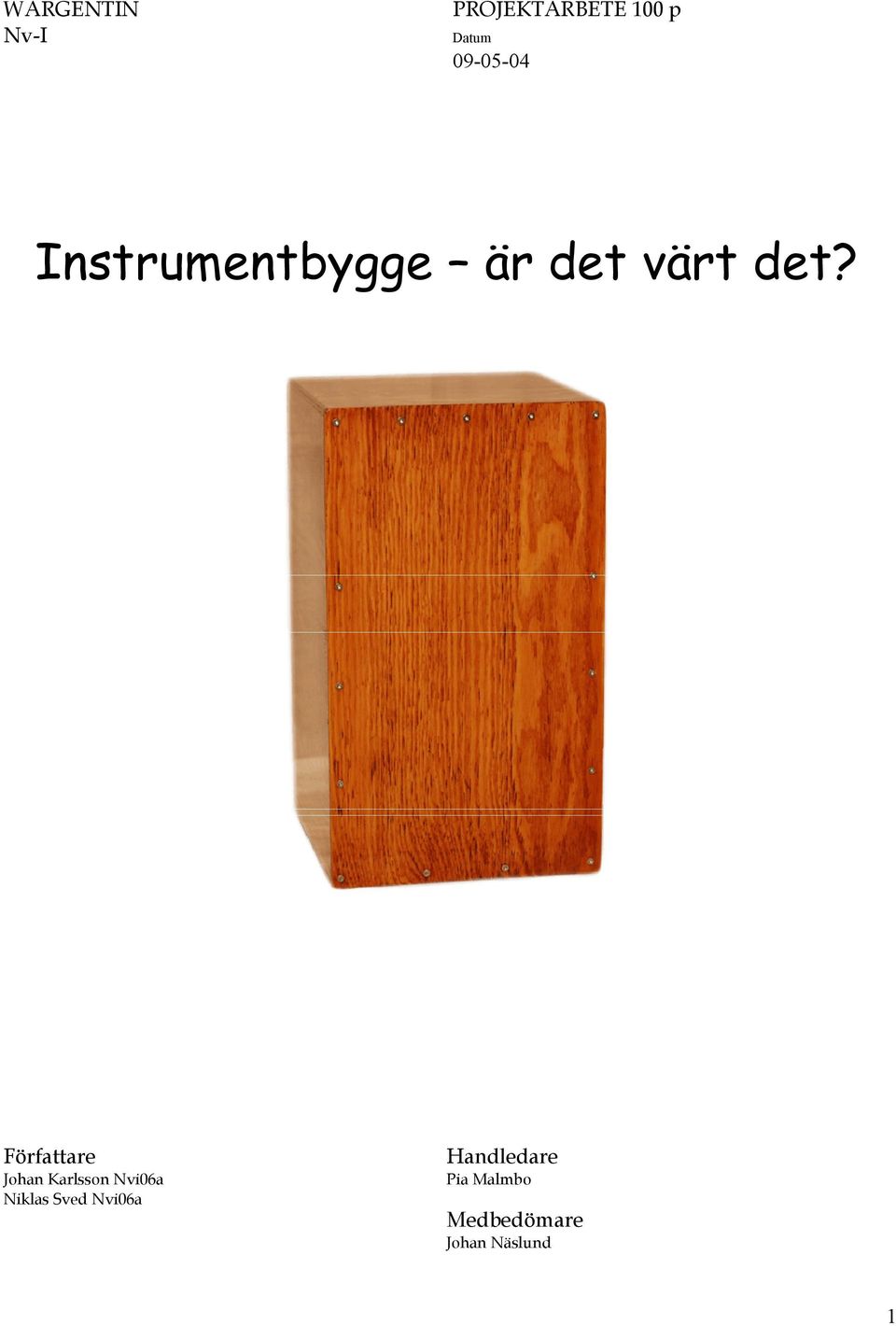

1 Instrumentbygge är det värt det? Författare Johan Karlsson Nvi06a Niklas Sved Nvi06a Handledare Pia Malmbo Medbedömare Johan Näslund 1

2 Sammanfattning I vårt projektarbete har vi tagit reda på om det är möjligt för vanliga människor med vanliga verktyg att bygga en funktionsduglig cajón. En cajón är ett truminstrument i form av en trälåda. Inuti lådan finns en gitarrsträng vilket skapar ett ljud liknande det hos trumvirveln. Därför kan man använda den som ett substitut för hela trumset i vissa sammanhang. Tanken var helt enkelt att få fram en cajón som motsvarar en medeldyr cajón i både utseende och ljudegenskaper. Den skulle inte heller vara för dyr att bygga. Efter att ha gått igenom de guider som finns ute på Internet så väcktes också tanken att själv göra en hemsida för att vägleda andra intresserade hemmafixare med vår egen guide. Vi började med att samla in information från internetsidor, tidskrifter och genom att själva ta en närmare titt på en cajón. Efter det gjorde vi en ritning och började bygga efter den. Materialet vi använde var furuplywood och furulister som man lätt kan få tag på hos de flesta byggvaruhandlare. Byggandet består i huvudsak av tillsågande av bitarna, hoplimning och montering av stränganordningen. Sedan blev det också ytlig finish i form av slipning betsning och lackning. Slutresultat blev lyckat, cajónen låter och ser bra ut, även om den har en del estetiska defekter såsom små repor och skavanker. Vi lyckades att bygga vår cajón utan speciella verktyg och till en rimlig kostnad. Erfarenheterna vi fått från vårt byggande har även hjälpt oss att göra en bra guide, så nu blir det lättare för andra att bygga en cajón. 2

3 Innehållsförteckning Sammanfattning...2 Innehållsförteckning... 3 Inledning och bakgrund... 4 Problemformulering... 5 Syfte... 5 Metod och genomförande... 5 Avgränsning... 7 Resultat... 8 Presentation Självvärdering Källförteckning

4 Inledning och bakgrund Vi ville göra något praktiskt i kontrast till vår i övrigt teoretiska utbildning. Vi ville också få ut en användbar slutprodukt. Att det blev just en cajón beror på att Johan spelat på sådana och ville skaffa en egen men tyckte att de var för dyra. Därför vill vi ta reda på ifall man på ett smidigt och billigt sätt kan konstruera en väl fungerande cajon. En cajón är egentligen helt enkelt en trälåda. Ordet Cajón är spanska och betyder "låda". Cajónen är traditionellt ett percussionsinstrument, numera används de ofta som substitut för ett trumset. Cajónen passar perfekt tillsammans med tillexempel en akustisk gitarr vid småskaligt musicerande. Cajónen sägs härstamma från Sydamerika och ska ha kommit till någon gång på 1800-talet då slavarna började spela på trälådor eftersom de inte fick ha riktiga instrument. Detta var extra populärt i Peru och på Cuba där cajón spelades flitigt och blev ett mycket uppskattat instrument. Cajónen har nu utvecklats och har blivit ett populärt instrument som används av alla typer av musiker världen över. Rent konstruktionsmässigt är cajónen en låda som man sitter på när man spelar. Den fungerar ungefär som en trumma men istället för skinn har den träväggar. Fram- och baksidan är tunnare än de andra väggarna för att ge mer känslighet i trumman. Cajónen har ett porthål och ofta något objekt på insidan för att få till ett mer skramlande eller virvelaktigt ljud. Ett porthål är ett ganska stort runt hål som släpper ut luft ur lådan. Det påverkar ljudet och underlättar om man ska använda en mikrofon till cajónen. Det skramlande objektet kan vara en gitarrsträng, sejarmatta eller något annat som skramlar när man slår på cajónen. 4

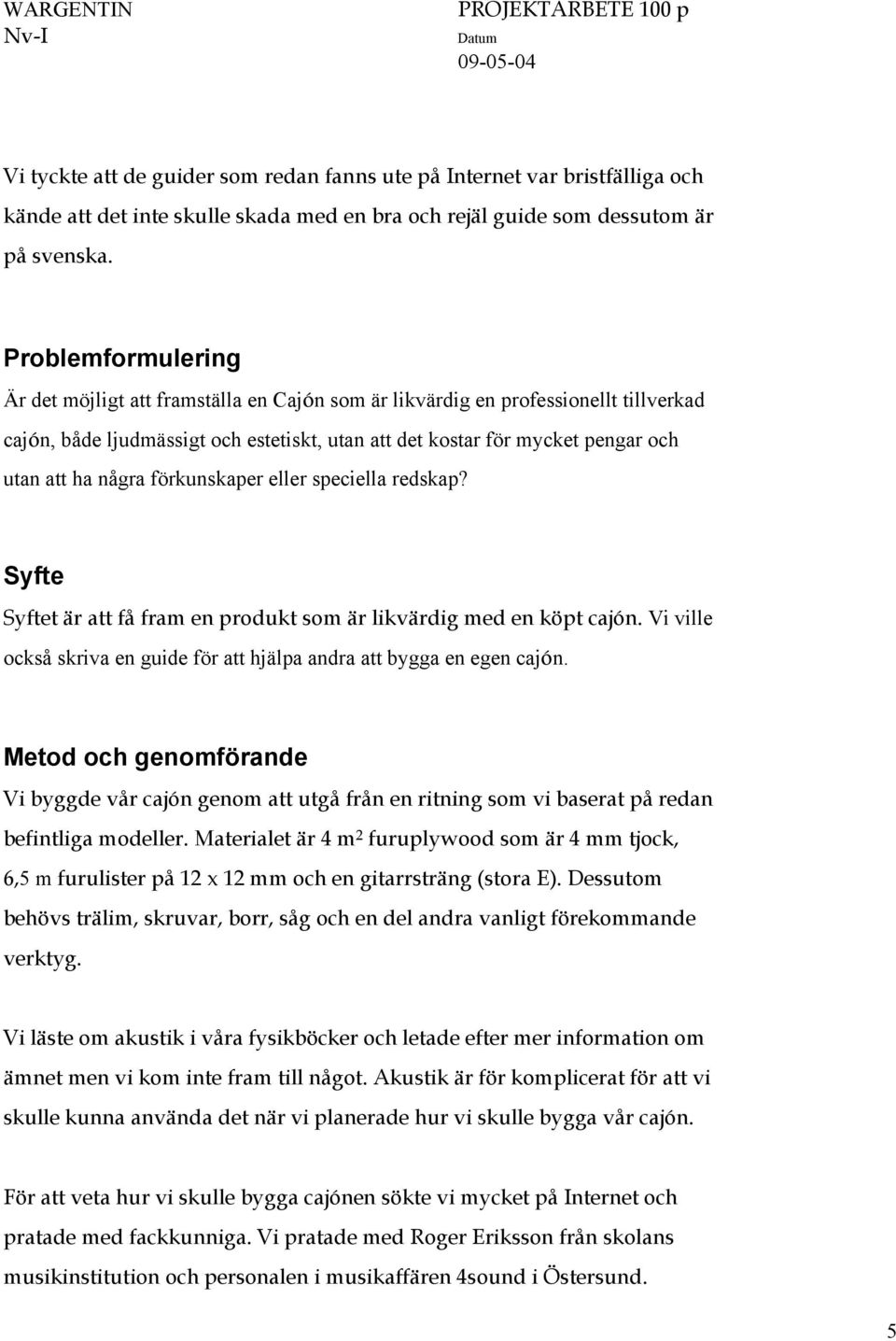

5 Vi tyckte att de guider som redan fanns ute på Internet var bristfälliga och kände att det inte skulle skada med en bra och rejäl guide som dessutom är på svenska. Problemformulering Är det möjligt att framställa en Cajón som är likvärdig en professionellt tillverkad cajón, både ljudmässigt och estetiskt, utan att det kostar för mycket pengar och utan att ha några förkunskaper eller speciella redskap? Syfte Syftet är att få fram en produkt som är likvärdig med en köpt cajón. Vi ville också skriva en guide för att hjälpa andra att bygga en egen cajón. Metod och genomförande Vi byggde vår cajón genom att utgå från en ritning som vi baserat på redan befintliga modeller. Materialet är 4 m 2 furuplywood som är 4 mm tjock, 6,5 m furulister på 12 x 12 mm och en gitarrsträng (stora E). Dessutom behövs trälim, skruvar, borr, såg och en del andra vanligt förekommande verktyg. Vi läste om akustik i våra fysikböcker och letade efter mer information om ämnet men vi kom inte fram till något. Akustik är för komplicerat för att vi skulle kunna använda det när vi planerade hur vi skulle bygga vår cajón. För att veta hur vi skulle bygga cajónen sökte vi mycket på Internet och pratade med fackkunniga. Vi pratade med Roger Eriksson från skolans musikinstitution och personalen i musikaffären 4sound i Östersund. 5

6 Vi tittade också på de cajóner som skolan har för att enklare kunna se hur de ser ut i verkligheten, inte bara på bild, och för att få lite inspiration. Vi valde att bygga vår cajón av plywood. Vi gjorde den 50 x 30 x 30 cm stor med porthålet på baksidan. Som skramlande objekt valde vi att använda en gitarrsträng som ligger emot framsidan. Vi valde att fästa den så att vi kan justera spänningen med två skruvar. Strängen fästes längst upp i cajónen och dras ner till en kloss. Sedan dras den tillbaka upp. Hela strängen ligger tätt emot framsidan. När skruvarna justeras flyttas klossen och strängens spänning ändras. Materialen hade vi antingen sedan tidigare eller så köpte vi dem på lokala byggvaruhus. Själva byggandet skedde i Niklas hobbyrum. Vi använde inga avancerade verktyg, utan bara enkla verktyg som vi hade till hands. Vi började med att kapa till alla bitar för att sedan limma och skruva ihop allt. Det var svårt att få alla vinklar att bli räta. Det löste vi genom att ha vinkelhakar och linjaler med räta hörn för att fixera listerna i rätt vinkel. Eftersom vi var rädda att bitarna skulle bli för små hade vi väldigt stora säkerhetsmarginaler. Detta ledde till att vi blev tvungna att slipa mycket för att få ett bra och snyggt resultat. Dessutom hade det blivit märken efter vår sågning, förmodligen hade vi en för grovtandad såg. Dessa märken spacklade vi delvis igen med tveksamt resultat. Vårt största problem var en överton som uppkom av att strängen inte låg emot framsidan tillräckligt hårt. Förenklat är en överton en oönskad ton som låter konstigt. Detta försökte vi lösa på många olika sätt utan framgång. Vi testade att pressa strängen mot framsidan med en liten 6

7 träpinne, att häfta under strängarna med en häftpistol för att trycka strängen uppåt mot framsidan och att tejpa fast strängen på framsidan för att dämpa den. Vi satte till och med dit en list för att pressa klossen närmare framsidan. Det som till slut löste problemet var att skruva fast framsidan hårdare med längre skruvar. De kortare skruvarna som vi hade från början hade vi skruvat upp och ner så mycket att hålen blivit för stora. Detta ledde till att skruvarna inte fäste som de skulle. De nya, längre skruvarna når längre ner så de får fäste. För att göra vår cajón så snygg som möjligt betsade och lackade vi den. Särskilt lackningen gjorde att den såg mycket proffsigare ut. Vi gjorde en hemsida där vi lade upp en guide som vi skrivit. Guiden är menad att hjälpa andra som också vill bygga en egen cajón. Guiden innehåller mycket bilder och är förhoppningsvis lättförståelig. På hemsidan står det också lite om vårt projekt. Avgränsning Vi hade först tänkt försöka förstå akustiken och förklara hur ljudet blir till mera vetenskapligt. Men det var väldigt svårt att hitta information om och förstå ämnet akustik. Det är alldeles för komplicerat så vi valde att begränsa oss till och fokusera på den praktiska delen av att bygga ett instrument. Vi fokuserade inte heller så mycket på materialet eftersom vi inte kunde få tag på så mycket olika material. Det hade varit intressant att testa hur mycket ljudet i en cajón påverkas om man använder ädlare träslag än det vi använt. 7

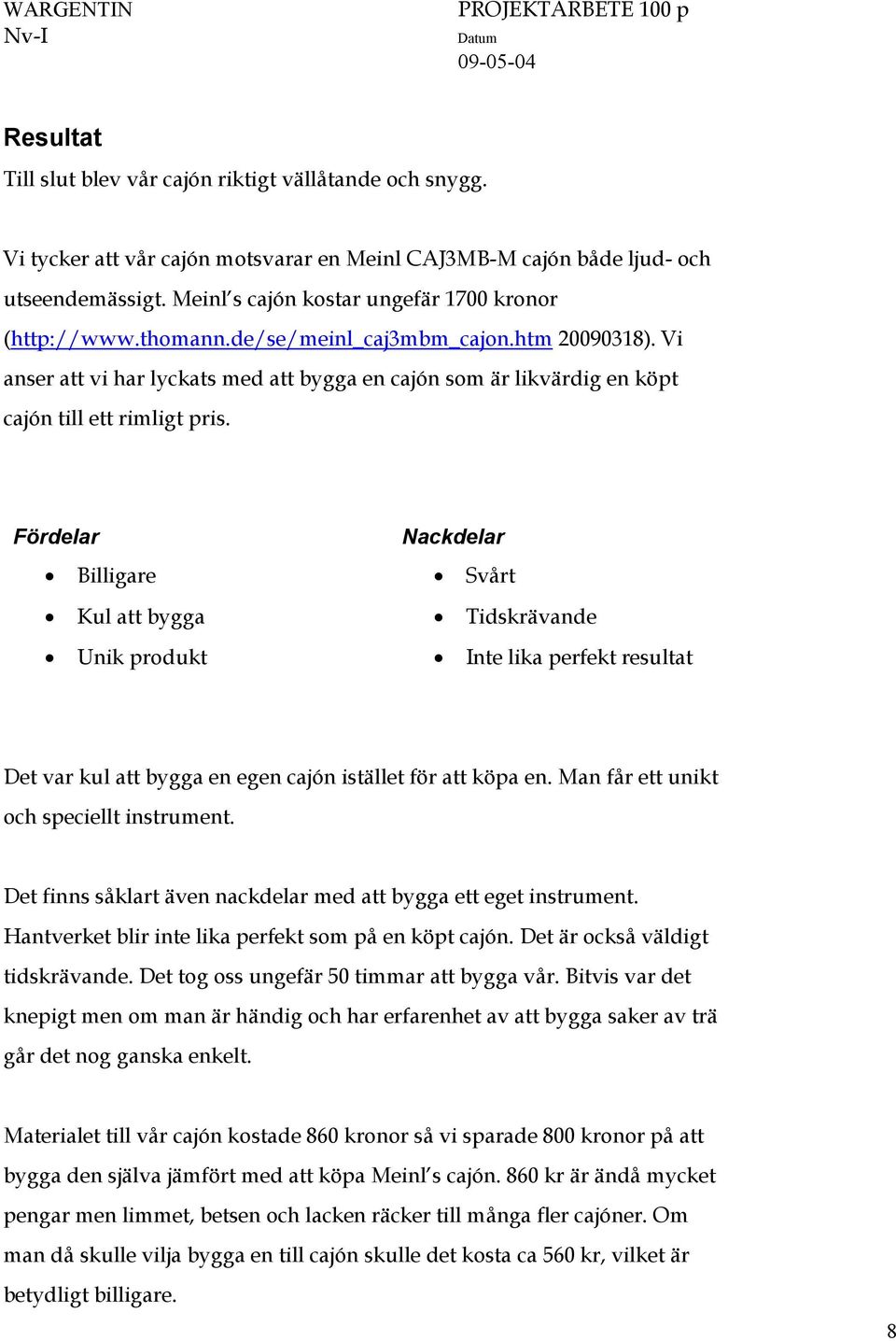

8 Resultat Till slut blev vår cajón riktigt vällåtande och snygg. Vi tycker att vår cajón motsvarar en Meinl CAJ3MB-M cajón både ljud- och utseendemässigt. Meinl s cajón kostar ungefär 1700 kronor ( ). Vi anser att vi har lyckats med att bygga en cajón som är likvärdig en köpt cajón till ett rimligt pris. Fördelar Billigare Kul att bygga Unik produkt Nackdelar Svårt Tidskrävande Inte lika perfekt resultat Det var kul att bygga en egen cajón istället för att köpa en. Man får ett unikt och speciellt instrument. Det finns såklart även nackdelar med att bygga ett eget instrument. Hantverket blir inte lika perfekt som på en köpt cajón. Det är också väldigt tidskrävande. Det tog oss ungefär 50 timmar att bygga vår. Bitvis var det knepigt men om man är händig och har erfarenhet av att bygga saker av trä går det nog ganska enkelt. Materialet till vår cajón kostade 860 kronor så vi sparade 800 kronor på att bygga den själva jämfört med att köpa Meinl s cajón. 860 kr är ändå mycket pengar men limmet, betsen och lacken räcker till många fler cajóner. Om man då skulle vilja bygga en till cajón skulle det kosta ca 560 kr, vilket är betydligt billigare. 8

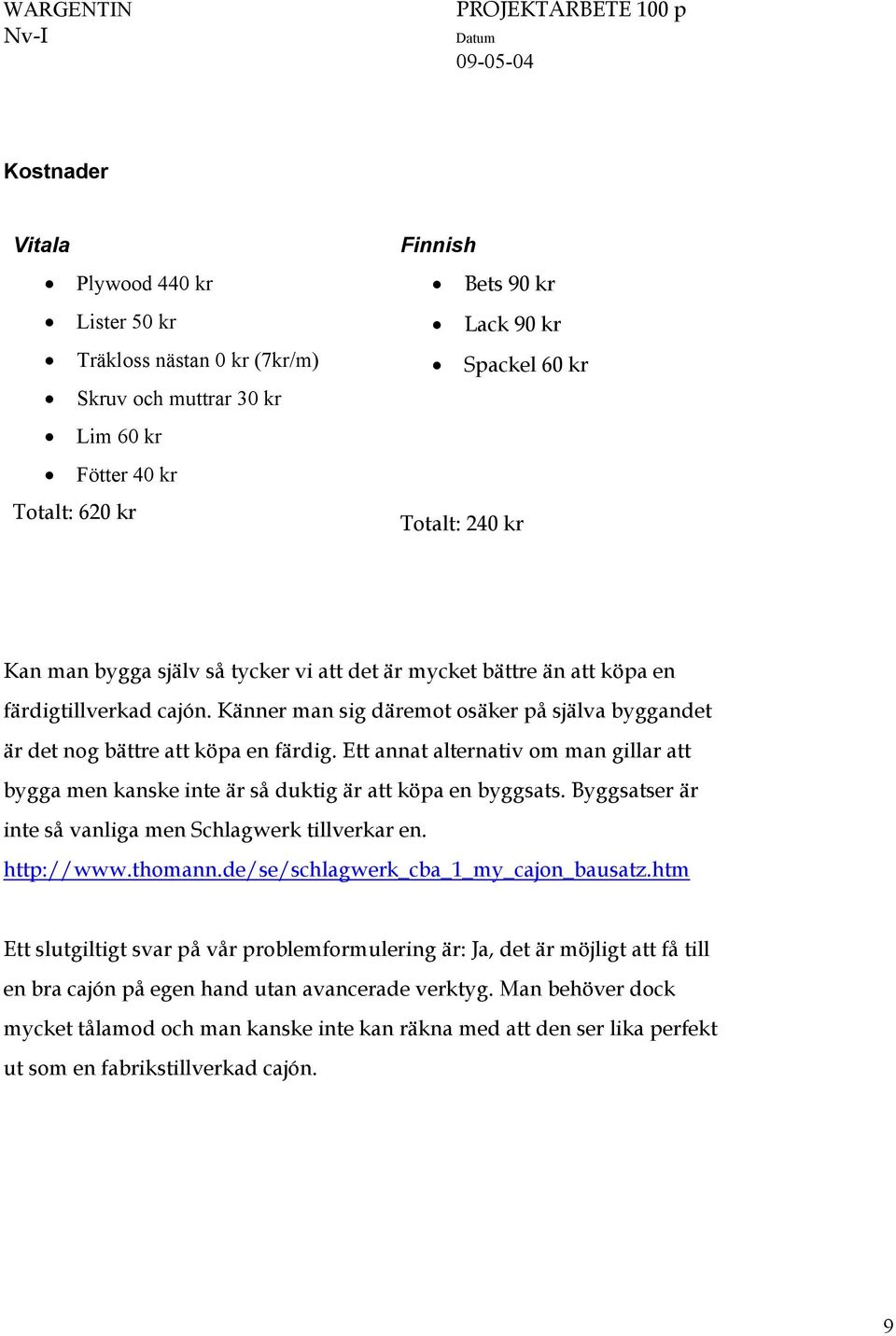

9 Kostnader Vitala Plywood 440 kr Lister 50 kr Träkloss nästan 0 kr (7kr/m) Skruv och muttrar 30 kr Lim 60 kr Fötter 40 kr Totalt: 620 kr Finnish Bets 90 kr Lack 90 kr Spackel 60 kr Totalt: 240 kr Kan man bygga själv så tycker vi att det är mycket bättre än att köpa en färdigtillverkad cajón. Känner man sig däremot osäker på själva byggandet är det nog bättre att köpa en färdig. Ett annat alternativ om man gillar att bygga men kanske inte är så duktig är att köpa en byggsats. Byggsatser är inte så vanliga men Schlagwerk tillverkar en. Ett slutgiltigt svar på vår problemformulering är: Ja, det är möjligt att få till en bra cajón på egen hand utan avancerade verktyg. Man behöver dock mycket tålamod och man kanske inte kan räkna med att den ser lika perfekt ut som en fabrikstillverkad cajón. 9

10 Presentation När vi presenterar vårt projekt kommer vi att visa upp vår cajón och förklara vad en cajón är. Vi kommer också att gå igenom ungefär hur det går till när man bygger en cajón. För att visa cajónen kommer vi att framföra en låt. Hur den är uppbyggd och fungerar kommer vi att visa med en snygg powerpiont presentation. Självvärdering Vi har jobbat flitigt med den praktiska delen av arbetet eftersom att vi inte är jätteduktiga på att bygga i trä. Vi har samarbetat bra och hjälpts åt mycket. Det vi skulle ha kunnat göra bättre är att vi skulle ha gjort en mer detaljerad ritning och gått in på detaljer lite mer innan själva byggandet startade. Nu fick vi göra en hel del ändringar på uppbyggnaden under byggets gång. Vi skulle också ha kunnat vara mer noggrann vid t.ex. sågningen. Detta är dock svårt eftersom vi enligt vår problemformulering bara fick använda vanliga verktyg, i detta fall en handsåg. Att såga rakt med en handsåg är inte det lättaste och den var även för grovtandad vilket medförde att det uppkom en del småskador på plywooden. Tillslut, efter en hel del slit, blev cajónen ändå väldigt lyckad eftersom vi ändå varit noggranna och tänkt till under arbetets gång. Den teoretiska delen av arbetet har inte gått riktigt lika galant som den praktiska. Vi har inte planerat riktigt så bra som vi kanske borde ha gjort. Därför vart det ganska mycket att göra i slutskedet av projekttiden. Vi har dock successivt fyllt i loggboken och klarat de olika delmålen som t.ex. oppositionen. Att samla in nödvändig information blev vi klara med snabbt. Det vi skulle kunna ha förbättrat är sammanställningen av informationen som sedan kunnat leda till bättre planering innan bygget. 10

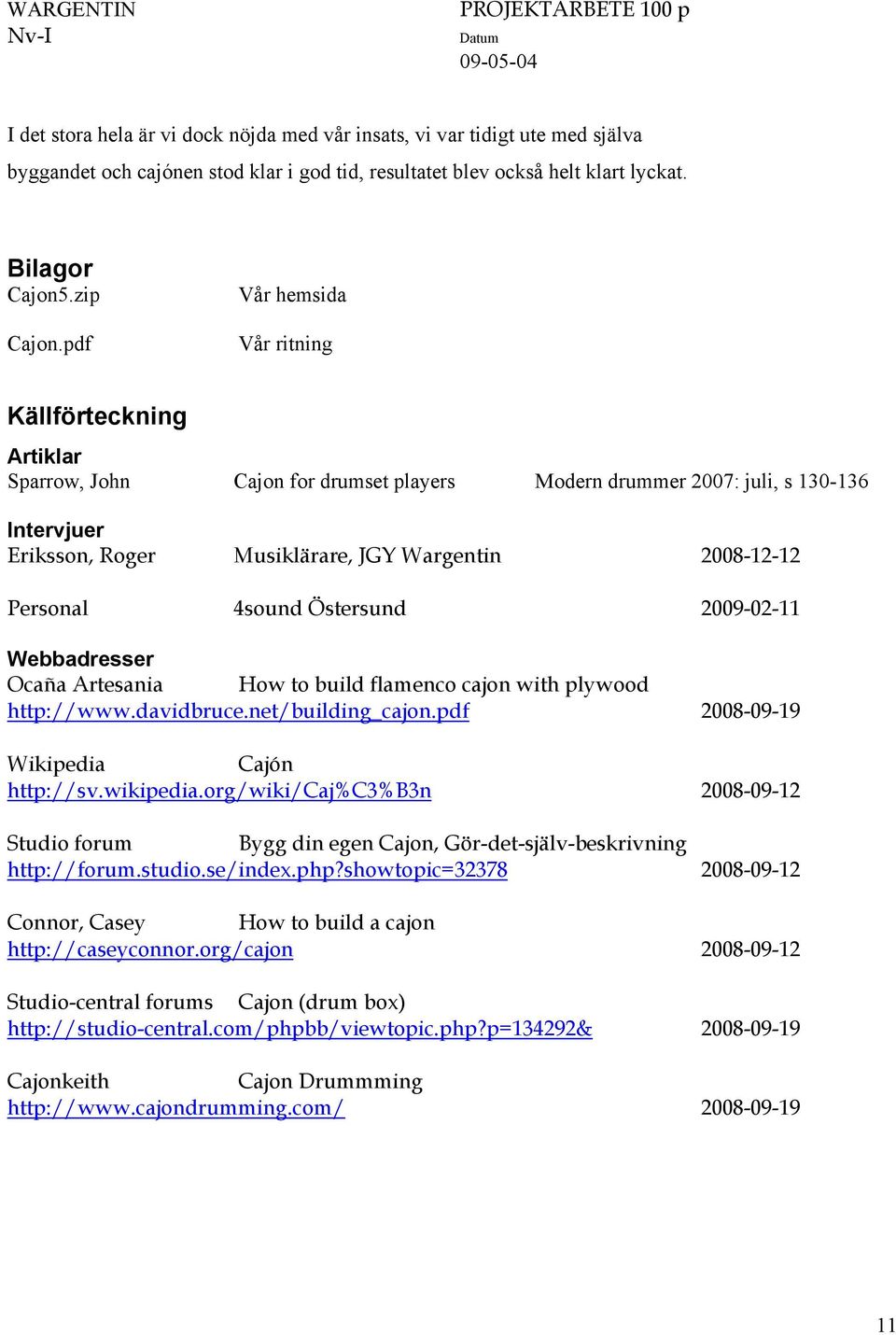

11 I det stora hela är vi dock nöjda med vår insats, vi var tidigt ute med själva byggandet och cajónen stod klar i god tid, resultatet blev också helt klart lyckat. Bilagor Cajon5.zip Cajon.pdf Vår hemsida Vår ritning Källförteckning Artiklar Sparrow, John Cajon for drumset players Modern drummer 2007: juli, s Intervjuer Eriksson, Roger Musiklärare, JGY Wargentin Personal 4sound Östersund Webbadresser Ocaña Artesania How to build flamenco cajon with plywood Wikipedia Cajón Studio forum Bygg din egen Cajon, Gör-det-själv-beskrivning Connor, Casey How to build a cajon Studio-central forums Cajon (drum box) Cajonkeith Cajon Drummming
