1 Värmekatalogen ebeco.com V ä r m e k a t a l o g e n 1

2 Det här märket hjälper dig att spara energi! Ebeco erbjuder energibesparande lösningar. Vår nya Energy Saversymbol gör det lättare för dig att välja rätt produkt. Håll utkik efter symbolen i vår katalog och spara energi.

3 INNEHÅLL: Om Ebeco golvvärme Skapa rum för livet Vi har golvvärme för alla rum Skön golvvärme. Året om, år efter år Systemen Välj rätt system Cable Kit-serien Cable Kit Cable Kit 200, Cable Board Forbo Thermoflex Kit 300, Foil Kit Ebisol Multiflex Spegelvärmare Clear Mirror Styrning av golvvärmesystem Termostat EB-Therm Termostat EB-Therm 200, 100, Frågor och svar om golvvärme Vad gör Ebeco mer? Referenser V ä r m e k a t a l o g e n 3

4 Forbo 4 V ä r m e k a t a l o g e n

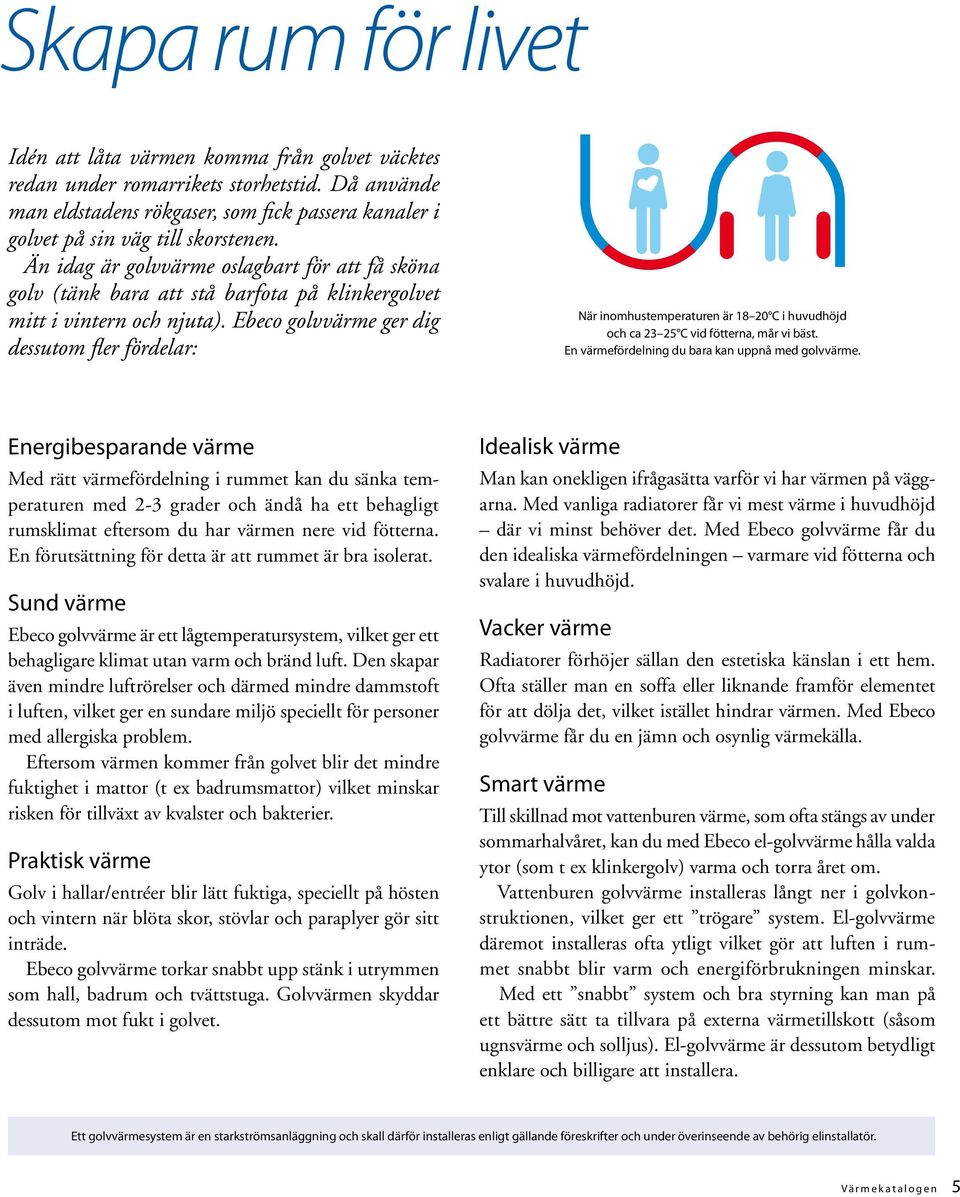

5 Skapa rum för livet Idén att låta värmen komma från golvet väcktes redan under romarrikets storhetstid. Då använde man eldstadens rökgaser, som fick passera kanaler i golvet på sin väg till skorstenen. Än idag är golvvärme oslagbart för att få sköna golv (tänk bara att stå barfota på klinkergolvet mitt i vintern och njuta). Ebeco golvvärme ger dig dessutom fler fördelar: När inomhustemperaturen är C i huvudhöjd och ca C vid fötterna, mår vi bäst. En värmefördelning du bara kan uppnå med golvvärme. Energibesparande värme Med rätt värmefördelning i rummet kan du sänka temperaturen med 2-3 grader och ändå ha ett behagligt rumsklimat eftersom du har värmen nere vid fötterna. En förutsättning för detta är att rummet är bra isolerat. Sund värme Ebeco golvvärme är ett lågtemperatursystem, vilket ger ett behagligare klimat utan varm och bränd luft. Den skapar även mindre luftrörelser och därmed mindre dammstoft i luften, vilket ger en sundare miljö speciellt för personer med allergiska problem. Eftersom värmen kommer från golvet blir det mindre fuktighet i mattor (t ex badrumsmattor) vilket minskar risken för tillväxt av kvalster och bakterier. Praktisk värme Golv i hallar/entréer blir lätt fuktiga, speciellt på hösten och vintern när blöta skor, stövlar och paraplyer gör sitt inträde. Ebeco golvvärme torkar snabbt upp stänk i utrymmen som hall, badrum och tvättstuga. Golvvärmen skyddar dessutom mot fukt i golvet. Idealisk värme Man kan onekligen ifrågasätta varför vi har värmen på väggarna. Med vanliga radiatorer får vi mest värme i huvudhöjd där vi minst behöver det. Med Ebeco golvvärme får du den idealiska värmefördelningen varmare vid fötterna och svalare i huvudhöjd. Vacker värme Radiatorer förhöjer sällan den estetiska känslan i ett hem. Ofta ställer man en soffa eller liknande framför elementet för att dölja det, vilket istället hindrar värmen. Med Ebeco golvvärme får du en jämn och osynlig värmekälla. Smart värme Till skillnad mot vattenburen värme, som ofta stängs av under sommarhalvåret, kan du med Ebeco el-golvvärme hålla valda ytor (som t ex klinkergolv) varma och torra året om. Vattenburen golvvärme installeras långt ner i golvkonstruktionen, vilket ger ett trögare system. El-golvvärme däremot installeras ofta ytligt vilket gör att luften i rummet snabbt blir varm och energiförbrukningen minskar. Med ett snabbt system och bra styrning kan man på ett bättre sätt ta tillvara på externa värmetillskott (såsom ugnsvärme och solljus). El-golvvärme är dessutom betydligt enklare och billigare att installera. Ett golvvärmesystem är en starkströmsanläggning och skall därför installeras enligt gällande föreskrifter och under överinseende av behörig elinstallatör. V ä r m e k a t a l o g e n 5

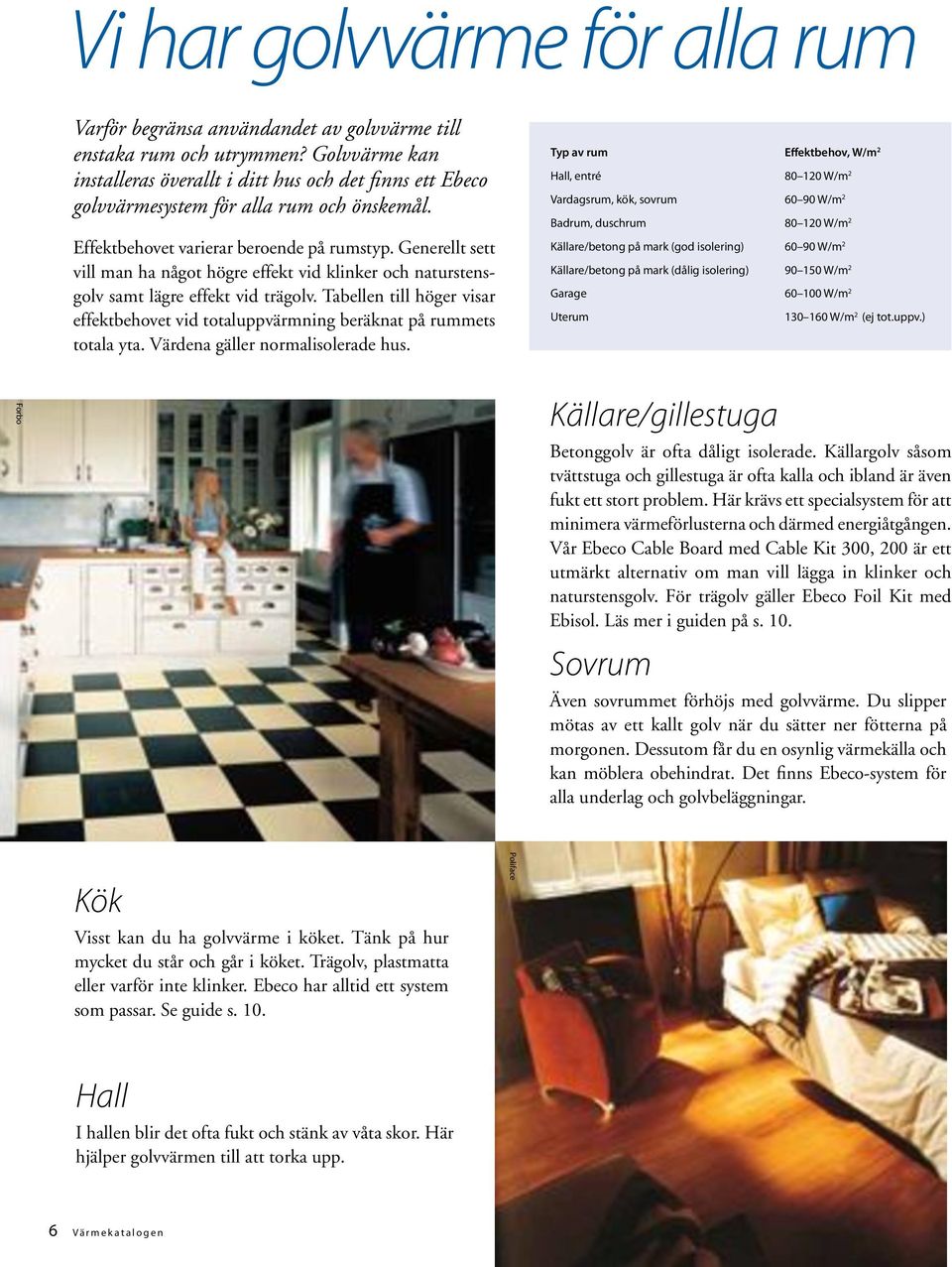

6 Vi har golvvärme för alla rum Varför begränsa användandet av golvvärme till enstaka rum och utrymmen? Golvvärme kan installeras överallt i ditt hus och det finns ett Ebeco golvvärmesystem för alla rum och önskemål. Effektbehovet varierar beroende på rumstyp. Generellt sett vill man ha något högre effekt vid klinker och naturstensgolv samt lägre effekt vid trägolv. Tabellen till höger visar effektbehovet vid totaluppvärmning beräknat på rummets totala yta. Värdena gäller normal isolerade hus. Typ av rum Effektbehov, W/m 2 Hall, entré W/m 2 Vardagsrum, kök, sovrum W/m 2 Badrum, duschrum W/m 2 Källare/betong på mark (god isolering) W/m 2 Källare/betong på mark (dålig isolering) W/m 2 Garage W/m 2 Uterum W/m 2 (ej tot.uppv.) Forbo Källare/gillestuga Betonggolv är ofta dåligt isolerade. Källargolv såsom tvättstuga och gillestuga är ofta kalla och ibland är även fukt ett stort problem. Här krävs ett specialsystem för att minimera värmeförlusterna och därmed energiåtgången. Vår Ebeco Cable Board med Cable Kit 300, 200 är ett utmärkt alternativ om man vill lägga in klinker och naturstensgolv. För trägolv gäller Ebeco Foil Kit med Ebisol. Läs mer i guiden på s. 10. Sovrum Även sovrummet förhöjs med golvvärme. Du slipper mötas av ett kallt golv när du sätter ner fötterna på morgonen. Dessutom får du en osynlig värmekälla och kan möblera obehindrat. Det finns Ebeco-system för alla underlag och golvbeläggningar. Kök Visst kan du ha golvvärme i köket. Tänk på hur mycket du står och går i köket. Trägolv, plastmatta eller varför inte klinker. Ebeco har alltid ett system som passar. Se guide s. 10. Poliface Hall I hallen blir det ofta fukt och stänk av våta skor. Här hjälper golvvärmen till att torka upp. 6 V ä r m e k a t a l o g e n

7 Badrum/toalett Badrum och toaletter är de vanligaste utrymmena att ha golvvärme i. Här är det extra gott med golvvärme eftersom man ofta är barfota och annars så kalla klinkerplattor är ett vanligt underlag. Värmen hjälper dessutom till att torka upp fukten. Marazzi Forbo Allrum/vardagsrum I vardagsrummet är golvvärme en utmärkt uppvärmning. Du får en osynlig värmekälla och kan möblera helt fritt utan hänsyn till radiatorer. Klinker, trägolv, plastmatta eller varför inte marmor? Golvvärme passar utmärkt i alla lägen. Se guiden på s. 10. Uterum Även i uterummet kan du ha golvvärme. Antingen gjuts kabel in i betongplattan eller så spacklas kabeln in i ett spackelskikt ovanför befintligt golv. Tänk dig känslan med ett varmt uterumsgolv! Multiflex 20 och Cable Kit 300 är två alternativ för uterum. Se guiden s. 10. Tillbyggnad, ny betongplatta Vid tillbyggnad kan man gjuta in golvvärmen redan i betongplattan. Detta påverkar då inte alls bygghöjden och som golvbeläggning kan du sedan välja vad du vill! Tillbyggnad, öppet träbjälklag Även när du har ett öppet träbjälklag kan golvvärme installeras. Eftersom golvvärme ligger i träbjälklaget påverkas inte bygghöjden och golvbeläggningen är valfri. Detta är ett lätt och billigt sätt att installera golvvärme. Santex V ä r m e k a t a l o g e n 7

8 Skön golvvärme. Året om, år efter år. Energisnål värme Ebecos produkter ger inte bara möjligheter till effektiv uppvärmning. Många av dem ger även minskade energikostnader. Därför har vi skapat Energy Saver-symbolen. Leta efter produkter märkta med Energy Saver-symbolen för att spara energi! Tålig värme Ebecos värmekablar är isolerade med ett Teflon-material och har därmed högre värmetålighet än många andra kablar på marknaden. Detta innebär att Ebecos kablar slits mindre och därmed har betydligt längre livslängd. Smart värme De flesta av Ebecos golvvärmesystem bygger endast några få millimeter. Tunnheten innebär snabbare och enklare installation eftersom man slipper höja trösklar eller såga av inåtgående dörrar. Säker värme Samtliga Ebecos system är CE-märkta. CE-märket på en produkt intygar att produkten uppfyller EU:s grundläggande hälso-, miljö- och säkerhetskrav. Trygg värme Ebecos värmesystem är utvecklade för att klara de hårdaste säkerhets- och miljökrav. Samtliga kablar har inbyggd återledare och de elektromagnetiska fälten är därför försumbara. Garanterad värme Ebecos golvvärmesystem håller högsta kvalitet och vi lämnar därför 10 års garanti på våra Kit. För att göra det enkelt har vi samma garanti på allt som ingår, inklusive termostat. Stark värme Ebecos kablar är testade för att tåla tuff mekanisk belastning och har en optimal balans mellan tunnhet och hållfasthet. Ebecos folie är tack vare en unik konstruktion i det närmaste okänslig för skador. Skulle du råka göra ett hål i folien uppstår bara en ytterst liten värmeförlust som fötterna aldrig kommer att känna. 8 V ä r m e k a t a l o g e n

9 Ebeco garanterar Vi lämnar 10 års garanti på våra Kit. Samma garanti på allt som ingår - inklusive termostaten. Dessutom täcker vår garanti 100 % av kringkostnaderna vid en eventuell skada. Det gör vår garanti till den bästa på marknaden. Lita på Ebeco. V ä r m e k a t a l o g e n 9

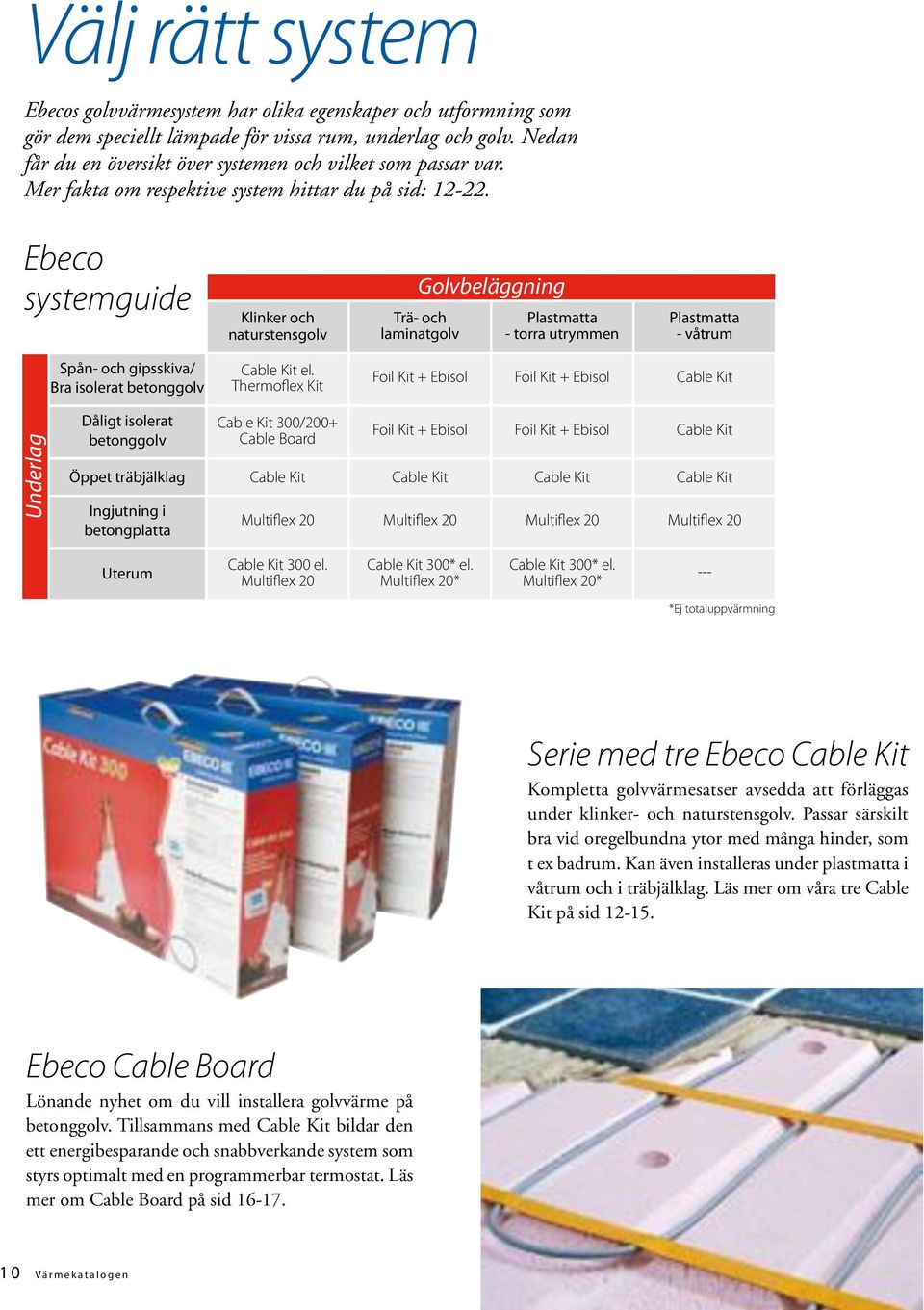

10 Välj rätt system Ebecos golvvärmesystem har olika egenskaper och utformning som gör dem speciellt lämpade för vissa rum, underlag och golv. Nedan får du en översikt över systemen och vilket som passar var. Mer fakta om respektive system hittar du på sid: Ebeco systemguide Klinker och naturstensgolv Golvbeläggning Trä- och laminatgolv Plastmatta - torra utrymmen Plastmatta - våtrum Spån- och gipsskiva/ Bra isolerat betonggolv Cable Kit el. Thermoflex Kit Foil Kit + Ebisol Foil Kit + Ebisol Cable Kit Underlag Dåligt isolerat betonggolv Öppet träbjälklag Ingjutning i betongplatta Cable Kit 300/200+ Cable Board Cable Kit Multiflex 20 Foil Kit + Ebisol Foil Kit + Ebisol Cable Kit Cable Kit Cable Kit Cable Kit Multiflex 20 Multiflex 20 Multiflex 20 Uterum Cable Kit 300 el. Multiflex 20 Cable Kit 300* el. Multiflex 20* Cable Kit 300* el. Multiflex 20* --- *Ej totaluppvärmning Serie med tre Ebeco Cable Kit Kompletta golvvärmesatser avsedda att förläggas under klinker- och naturstensgolv. Passar särskilt bra vid oregelbundna ytor med många hinder, som t ex badrum. Kan även installeras under plastmatta i våtrum och i träbjälklag. Läs mer om våra tre Cable Kit på sid Ebeco Cable Board Lönande nyhet om du vill installera golvvärme på betonggolv. Tillsammans med Cable Kit bildar den ett energibesparande och snabbverkande system som styrs optimalt med en programmerbar termostat. Läs mer om Cable Board på sid V ä r m e k a t a l o g e n

11 Ebeco Thermoflex Kit Komplett golvvärmesats avsedd att förläggas under klinker- och naturstensgolv. Lösningen med kabel i nät passar allra bäst vid öppna, regelbundna ytor med få hinder, t ex en hall, ett större badrum eller vardagsrum. Thermoflex Kit är numera en serie bestående av Thermoflex Kit 300 och 100. Skillnaden är termostaterna. Välj mellan EB-Therm 100 och den programmerbara EB-Therm 350. Läs mer på s. 18. Ebeco Foil Kit Värmefolie utvecklad för att förläggas under laminat, trägolv och plastmatta. Ett populärt val i t ex vardagsrum, sovrum och kök. Tillsammans med Ebisol isolerskiva utnyttjas energin på ett optimalt sätt. Läs mer på s Ebeco Multiflex 20 Värmekabel avsedd för ingjutning i betong inomhus eller för uterum. Läs mer på s. 22. V ä r m e k a t a l o g e n 1 1

12 Ebeco Cable kit - ökad valmöjlighet - tre kompletta golvvärmesatser för klinker och naturstensgolv Nu har vi utökat vårt sortiment ytterligare. Cable Kit är numera en serie som består av tre kit: Cable Kit 300, Cable Kit 200 och Cable Kit 50. Serien är framtagen för att du som kund skall hitta ett kit som passar just dig och dina önskemål. Valmöjligheterna gäller allt från användningsområde och installation till styrning. Dessutom innehåller nu alla Cable Kit digitala termostater med fuzzy-teknik, vilket ger en jämnare temperatur. Installation Kabeln förläggs i ett 4 mm tunt spackelskikt på befintliga golvkonstruktioner som betong, gips- eller spånskiva. Förläggning kan även ske i träbjälklag. Vid installation i våtrum under plastmatta är effekten normalt ca 75W/m 2. Spackelskiktet måste då vara minst 10 mm ovanför kabeln för att värmespridningen skall vara tillräcklig. Förläggning på betong, spånskiva eller gipsskiva Förläggning i träbjälklag Cable Kit guide Underlag och Betongunderlag användnings- Träbjälklag område Gips- /Spånskiva Upp till 120W/m 2 Cable Board kompatibel Uterum, upp till 160W/m 2 Innehåll Kabel Sortiment 14 st 14 st 8 st Termostat EB-Therm 350 EB-Therm 200 EB-Therm 50 Spiralslang Trumhållare Limstavar Fixeringstejp Termostat- Fuzzy-teknik funktioner Golvgivare Rumsgivare Energisparfunktion Programmerbar Färgalternativ 1 2 V ä r m e k a t a l o g e n

13 Spar energi med rätt styrning De tre kiten erbjuder tre termostatalternativ. Välj helt efter dina förutsättningar och behov: EB-Therm 350 är en programmerbar termostat med möjlighet att ställa in tider och temperaturer helt enligt egna önskemål. Detta ger möjlighet till optimal energibesparing. EB-Therm 200 är en förprogrammerad termostat med energisparfunktion, vilket innebär temperatursänkning under bestämda tider på dygnet. EB-Therm 50 är en termostat med golvgivare. TEMP TID Termostat med fuzzy-teknik Vanlig termostat Fuzzy-teknik i alla termostater Samtliga EB-Therm är digitala och försedda med fuzzyteknik, vilket innebär att termostaten från start samlar in data och utifrån dessa beräknar när den skall slå till och ifrån. Denna teknik minskar temperatursvängningarna, vilket ger en jämnare temperatur och en lägre energiförbrukning (se figur). Läs mer om termostaterna på sid Tunn kabel - låg bygghöjd I Cable Kit ingår en av marknadens tunnaste kablar med en bygghöjd på endast 4 mm. Idealisk för dig med krav på lågbyggande system. Kabeln är smidig och lättböjlig vilket förenklar förläggningen betydligt. Cable Kit fixeras smidigt med tejp eller smältlim. Tejpen gör installationen snabb och flexibel. Ibland kan en kombination av tejp och smältlim vara det mest fördelaktiga. Serien ger dig möjlighet att välja fixeringsmetod. Isolera betonggolv effektivt Vid förläggning av golvvärme på betongunderlag är det viktigt att underlaget är bra isolerat för att värmen inte skall försvinna nedåt. Cable Board isolerskiva är specialdesignad för Cable Kit 300, 200 och avsedd att förläggas på dåligt isolerade betonggolv. Genom att kombinera Cable Kit 300, 200 med Cable Board får du ett energieffektivt och snabbverkande system. Läs mer om Cable Board och hur du kan spara el på sid V ä r m e k a t a l o g e n 1 3

14 Ebeco Cable Kit 300 Kabel på trumma, praktisk trumhållare, termostat, spiralslang, fixeringstejp och limstavar. EB-Therm digital termostat med fuzzy-teknik och LCD-display. Programmerbar för optimal energibesparing. Egenskaper Cable Kit 300 ger störst valmöjligheter vad gäller såväl användningsområde som installation. Här ingår både tejp och limstavar vilket ger större valmöjlighet vid fixering av kabeln. Dessutom ingår EB-Therm 350 en programmerbar termostat med LCD-display och den senaste energibesparande fuzzy-tekniken. Kombinera för ökad energibesparing Systemet är kompatibelt med isolerskivan Cable Board, vilket gör Cable Kit 300 lämplig även på dåligt isolerade betonggolv. Cable Kit 300 även i uterum I ett uterum krävs högre effekt än inomhus för att uppvärmningen skall bli tillräcklig. Eftersom Cable Kit 300 kan installeras i effekter upp till160w/m 2, är detta paket idealiskt även för uterum (se tabell nedan). I kombination med den programmerbara termostaten får du ett energisnålt system. Installation Systemet kan installeras upp till 120W/ m² på brännbart material, samt upp till 160W/m² mot betongunderlag. ENDAST MOT BETONGUNDERLAG Vill du ha en annan färg, på din EB-Therm 350, finns aluminium och brons Front Cover som tillbehör. Ebeco Cable Kit 300 är idealiskt även för uterum. ARTIKELNUMMER ARTIKEL EFFEKT LÄNGD YTA VID C/C YTA VID C/C YTA VID C/C YTA VID C/C YTA VID C/C Tillbehör Cable Kit-serien ca9cm OCH ca11cm OCH ca15cm OCH CA7CM OCH CA8CM OCH 120 W/M W/M 2 75 W/M W/M2 140 W/M2 E Ebeco Cable Kit W 13,5 m 1,3 m 2 1,5 m 2 2,0 m 2 0,9 m 2 1,1 m 2 E Ebeco Cable Kit W 18,5 m 1,7 m 2 2,0 m 2 2,7 m 2 1,3 m 2 1,5 m 2 E Ebeco Cable Kit W 23,0 m 2,1 m 2 2,6 m 2 3,4 m 2 1,6 m 2 1,8 m 2 E Ebeco Cable Kit W 31,0 m 2,7 m 2 3,3 m 2 4,4 m 2 2,1 m 2 2,3 m 2 E Ebeco Cable Kit W 37,0 m 3,3 m 2 4,0 m 2 5,3 m 2 2,5 m 2 2,8 m 2 E Ebeco Cable Kit W 43,0 m 3,9 m 2 4,7 m 2 6,3 m 2 3,0 m 2 3,4 m 2 E Ebeco Cable Kit W 49,0 m 4,5 m 2 5,4 m 2 7,2 m 2 3,4 m 2 3,9 m 2 E Ebeco Cable Kit W 58,0 m 5,4 m 2 6,5 m 2 8,7 m 2 4,1 m 2 4,7 m 2 E Ebeco Cable Kit W 73,0 m 6,7 m 2 8,1 m 2 10,7 m 2 5,0 m 2 5,8 m 2 E Ebeco Cable Kit W 86,0 m 8,0 m 2 9,6 m 2 12,8 m 2 6,0 m 2 6,9 m 2 E Ebeco Cable Kit W 107,0 m 9,8 m 2 11,8 m 2 15,7 m 2 7,4 m 2 8,4 m 2 E Ebeco Cable Kit W 124,0 m 11,5 m 2 13,8 m 2 18,3 m 2 8,6 m 2 9,8 m 2 E Ebeco Cable Kit W 155,0 m 14,2 m 2 17,1 m 2 22,7 m 2 10,7 m 2 12,2 m 2 E Ebeco Cable Kit W 187,0 m 17,3 m 2 20,8 m 2 27,7 m 2 13,0 m 2 14,9 m 2 KOMPLETTERINGSKIT FÖR STÖRRE YTOR - UTAN TERMOSTAT E Kompletteringskit 1180 W 107,0 m 9,8 m 2 11,8 m 2 15,7 m 2 7,4 m 2 8,4 m 2 Cable Kit ARTIKELNUMMER ARTIKEL E Förhöjningsram för samtliga EB-Therm E Front Cover Aluminium (passar endast EB-Therm 350) E Front Cover Bronze (passar endast EB-Therm 350) E Fixeringstejp, 15 mm x 25 m, räcker till ca 4 m² (lämplig mängd ingår i Cable Kit 300/200) E Limstavar 1,8 kg (lämplig mängd ingår i Cable Kit 300/50) E Ebeco Limpistol E Primer 1 liter, räcker till ca 25 m² E Ebeco Cable Board för 3,6 m² E Jordfelsbrytare 25 A/2-pol/30 ma E Kåpa till jordfelsbrytare IP40 E Plåtskoning för träbjälklag (för installation i träbjälklag) E Galvaniserat putsnät 10 x 1 m (för installation i träbjälklag) E Galvaniserat putsnät 0,8 x 1,2 m (för installation i träbjälklag) 14 4 VäE rb me Ce ko a tg aol olv g evä n R M E

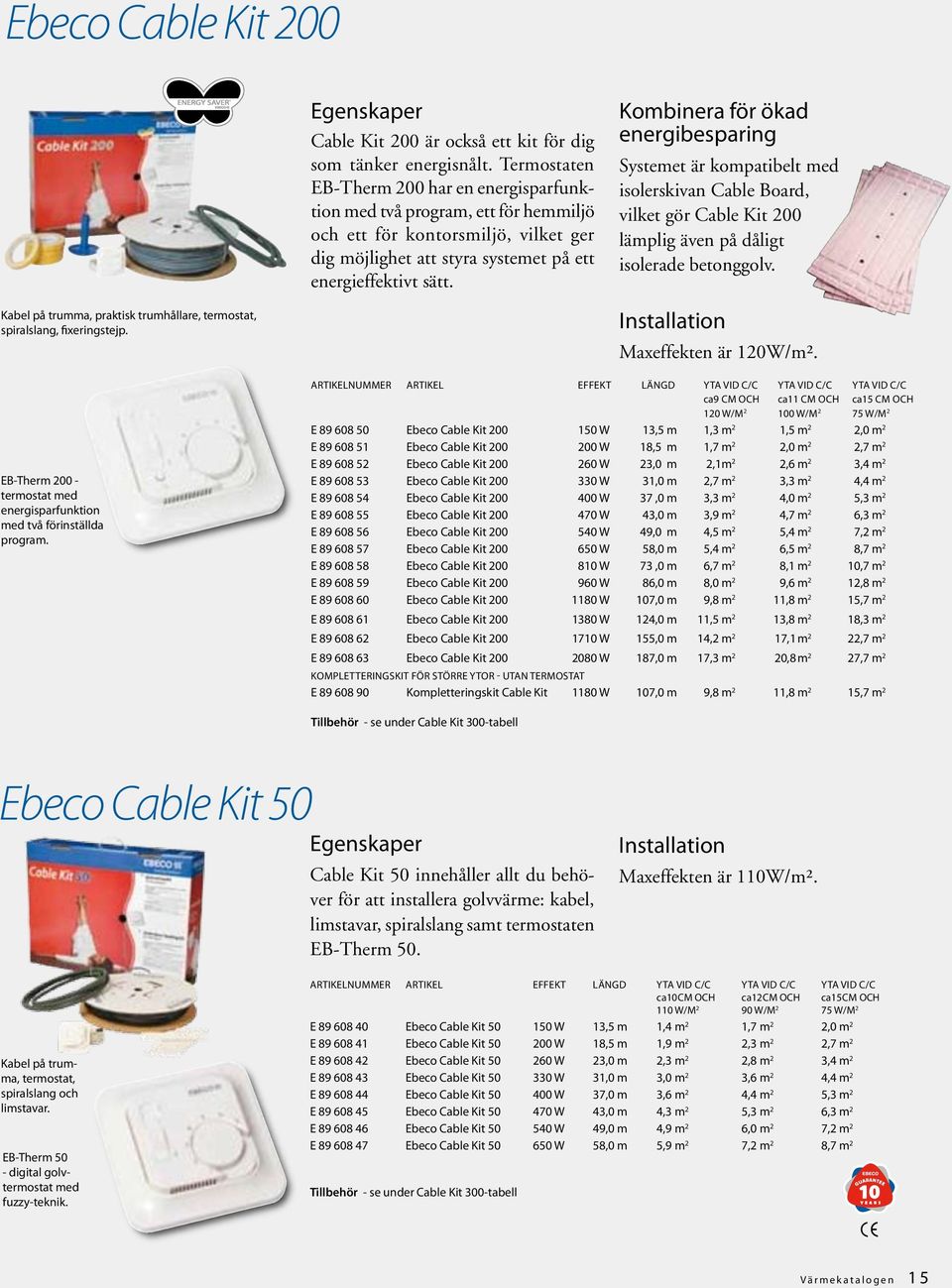

15 Ebeco Cable Kit 200 Egenskaper Cable Kit 200 är också ett kit för dig som tänker energisnålt. Termostaten EB-Therm 200 har en energisparfunktion med två program, ett för hemmiljö och ett för kontorsmiljö, vilket ger dig möjlighet att styra systemet på ett energieffektivt sätt. Kombinera för ökad energibesparing Systemet är kompatibelt med isolerskivan Cable Board, vilket gör Cable Kit 200 lämplig även på dåligt isolerade betonggolv. Kabel på trumma, praktisk trumhållare, termostat, spiralslang, fixeringstejp. EB-Therm termostat med energisparfunktion med två förinställda program. Installation Maxeffekten är 120W/m². ARTIKELNUMMER ARTIKEL EFFEKT LÄNGD YTA VID C/C YTA VID C/C YTA VID C/C ca9 CM OCH ca11 CM OCH ca15 CM OCH 120 W/M W/M 2 75 W/M 2 E Ebeco Cable Kit W 13,5 m 1,3 m 2 1,5 m 2 2,0 m 2 E Ebeco Cable Kit W 18,5 m 1,7 m 2 2,0 m 2 2,7 m 2 E Ebeco Cable Kit W 23,0 m 2,1m 2 2,6 m 2 3,4 m 2 E Ebeco Cable Kit W 31,0 m 2,7 m 2 3,3 m 2 4,4 m 2 E Ebeco Cable Kit W 37,0 m 3,3 m 2 4,0 m 2 5,3 m 2 E Ebeco Cable Kit W 43,0 m 3,9 m 2 4,7 m 2 6,3 m 2 E Ebeco Cable Kit W 49,0 m 4,5 m 2 5,4 m 2 7,2 m 2 E Ebeco Cable Kit W 58,0 m 5,4 m 2 6,5 m 2 8,7 m 2 E Ebeco Cable Kit W 73,0 m 6,7 m 2 8,1 m 2 10,7 m 2 E Ebeco Cable Kit W 86,0 m 8,0 m 2 9,6 m 2 12,8 m 2 E Ebeco Cable Kit W 107,0 m 9,8 m 2 11,8 m 2 15,7 m 2 E Ebeco Cable Kit W 124,0 m 11,5 m 2 13,8 m 2 18,3 m 2 E Ebeco Cable Kit W 155,0 m 14,2 m 2 17,1 m 2 22,7 m 2 E Ebeco Cable Kit W 187,0 m 17,3 m 2 20,8 m 2 27,7 m 2 KOMPLETTERINGSKIT FÖR STÖRRE YTOR - UTAN TERMOSTAT E Kompletteringskit Cable Kit 1180 W 107,0 m 9,8 m 2 11,8 m 2 15,7 m 2 Tillbehör - se under Cable Kit 300-tabell Ebeco Cable Kit 50 Egenskaper Cable Kit 50 innehåller allt du behöver för att installera golvvärme: kabel, limstavar, spiralslang samt termostaten EB-Therm 50. Installation Maxeffekten är 110W/m². Kabel på trumma, termostat, spiralslang och limstavar. EB-Therm 50 - digital golvtermostat med fuzzy-teknik. ARTIKELNUMMER ARTIKEL EFFEKT LÄNGD YTA VID C/C YTA VID C/C YTA VID C/C ca10cm OCH ca12cm OCH ca15cm OCH 110 W/M 2 90 W/M 2 75 W/M 2 E Ebeco Cable Kit W 13,5 m 1,4 m 2 1,7 m 2 2,0 m 2 E Ebeco Cable Kit W 18,5 m 1,9 m 2 2,3 m 2 2,7 m 2 E Ebeco Cable Kit W 23,0 m 2,3 m 2 2,8 m 2 3,4 m 2 E Ebeco Cable Kit W 31,0 m 3,0 m 2 3,6 m 2 4,4 m 2 E Ebeco Cable Kit W 37,0 m 3,6 m 2 4,4 m 2 5,3 m 2 E Ebeco Cable Kit W 43,0 m 4,3 m 2 5,3 m 2 6,3 m 2 E Ebeco Cable Kit W 49,0 m 4,9 m 2 6,0 m 2 7,2 m 2 E Ebeco Cable Kit W 58,0 m 5,9 m 2 7,2 m 2 8,7 m 2 Tillbehör - se under Cable Kit 300-tabell E N V ävä r mn e Fk Öa tr a ll oi gv ee n T 1 5

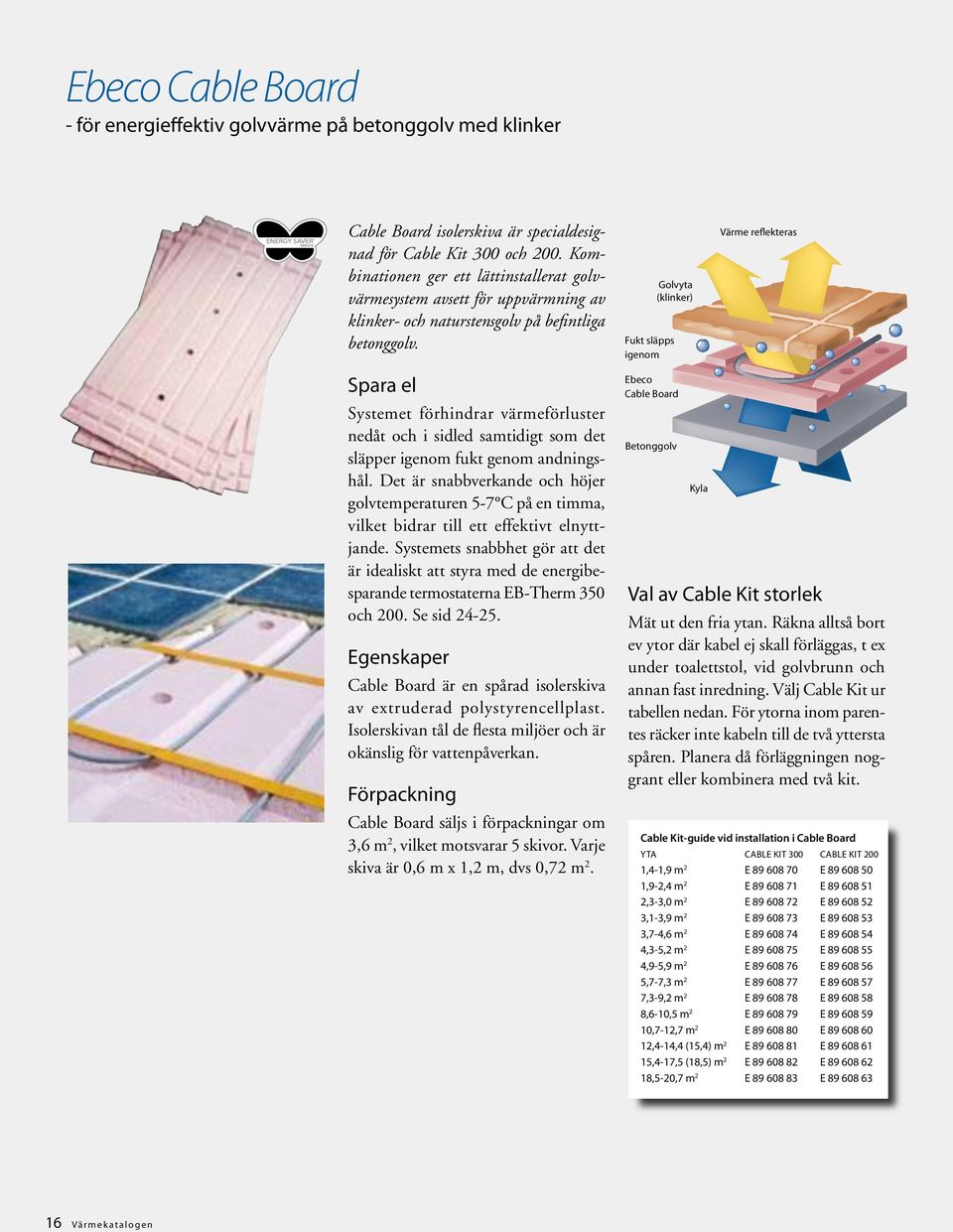

16 Ebeco Cable Board - för energieffektiv golvvärme på betonggolv med klinker Cable Board isolerskiva är specialdesignad för Cable Kit 300 och 200. Kombinationen ger ett lättinstallerat golvvärmesystem avsett för uppvärmning av klinker- och naturstensgolv på befintliga betonggolv. Fukt släpps igenom Golvyta (klinker) Värme reflekteras Spara el Systemet förhindrar värmeförluster nedåt och i sidled samtidigt som det släpper igenom fukt genom andningshål. Det är snabbverkande och höjer golvtemperaturen 5-7 C på en timma, vilket bidrar till ett effektivt elnyttjande. Systemets snabbhet gör att det är idealiskt att styra med de energibesparande termostaterna EB-Therm 350 och 200. Se sid Egenskaper Cable Board är en spårad isolerskiva av extruderad polystyrencellplast. Isolerskivan tål de flesta miljöer och är okänslig för vattenpåverkan. Förpackning Cable Board säljs i förpackningar om 3,6 m 2, vilket motsvarar 5 skivor. Varje skiva är 0,6 m x 1,2 m, dvs 0,72 m 2. Ebeco Cable Board Betonggolv Kyla Val av Cable Kit storlek Mät ut den fria ytan. Räkna alltså bort ev ytor där kabel ej skall förläggas, t ex under toalettstol, vid golvbrunn och annan fast inredning. Välj Cable Kit ur tabellen nedan. För ytorna inom parentes räcker inte kabeln till de två yttersta spåren. Planera då förläggningen noggrant eller kombinera med två kit. Cable Kit-guide vid installation i Cable Board YTA CABLE KIT 300 CABLE KIT 200 1,4-1,9 m 2 E E ,9-2,4 m 2 E E ,3-3,0 m 2 E E ,1-3,9 m 2 E E ,7-4,6 m 2 E E ,3-5,2 m 2 E E ,9-5,9 m 2 E E ,7-7,3 m 2 E E ,3-9,2 m 2 E E ,6-10,5 m 2 E E ,7-12,7 m 2 E E ,4-14,4 (15,4) m 2 E E ,4-17,5 (18,5) m 2 E E ,5-20,7 m 2 E E VäE rb me Ce ko a tg aol olv g evä n R M E

17 Cable Board är smidig att arbeta med. Den är lätt, ger låg bygghöjd och är enkel att skära till. Den tunna, flexibla kabeln installeras snabbt i de färdiga spåren. Isolerskivan förhindrar värmeförluster ner i marken samtidigt som hålen släpper igenom fukt, vilket minskar risken för fuktskador. Installation Cable Board är 20 mm tunn och ger därför en låg bygghöjd. Avståndet mellan spåren är 10 cm och effekten blir ca 110 W/m 2. Cable Board fästs direkt mot betonggolvet med Adesilex flytfix. Kabeln läggs i de färdiga spåren och fixeras med tejp. Kabeln kan ej fästas med smältlim. Spåren fylls sedan igen med flytfix eller flytspackel. Därefter sker plattsättning. Cable Board tillsammans med Cable Kit 300, 200 Flytfix eller flytspackel Spåren skall fyllas med flytspackel eller flytfix. Plattstorleken är avgörande. Klinkerplattor 20 x 20 cm eller större Spåren fylls lämpligast med flytfix. Flytfixet skall appliceras jäms med spåren. Klinkerplattor mindre än 20 x 20 cm Spåren fylls lämpligast med flytspackel och appliceras i spåren samt ytterligare några mm ovanför skivan. Syftet med tjockare spackelskikt är att konstruktionen skall bli stabil och att trycket skall fördelas bättre. Ju mindre plattor desto tjockare spackelskikt krävs. T ex behöver glasmosaik ett spackelskikt på minst 10 mm. Teknisk data Materialtyp: Extruderad polystyren Värmeledningsförmåga: 0,030 W/mC Smältpunkt: >100 o C Flampunkt: >380 o C Max kontinuerlig temp: 75 o C Vattenavstötande: 100 % Olöslig i vatten. Hög resistens mot syror och baser. Löslig i organiska lösningsmedel. Ingen ozonpåverkan (saknar freoner) Innehåller inga bromerade flamskyddsmedel Tillbehör ARTIKELNUMMER ARTIKEL E Ebeco Cable Board för 3,6 m 2 ARTIKELNUMMER ARTIKEL E Primer 1 liter, räcker till ca 25 m 2 E N V ävä r mn e Fk Öa tr a ll oi gv ee n T 1 7

18 Ebeco Thermoflex Kit värmekabelmatta för klinker och naturstensgolv Egenskaper Thermoflex är en självhäftande värmekabelmatta som består av en värmekabel fixerad med ett specifikt c/c-avstånd på ett plastnät. Konstruktionen gör Thermoflex snabb och enkel att installera vid öppna, regelbundna ytor med få hinder. Förpackning Thermoflex värmekabelmatta finns i totalt 13 olika storlekar, samt ett kompletteringskit. Beroende på vilken termostat man önskar kan man välja mellan Thermoflex Kit 100 (EB-Therm 100 ingår) och Thermoflex Kit 300 (EB-Therm 350 ingår). Samtliga kit levereras komplett med termostat och spiralslang för termostatens golvgivare. Effekt: 120 W/m 2. Installation Thermoflexmattan rullas ut och fixeras i ett och samma moment. Systemet skall förläggas i spackelskikt på befintliga golvkonstruktioner som betong, gips eller spånskiva. Anslutningsspänning: 230 V. Inspackling i 4 mm spackelskikt Värmematta Thermoflex Befintligt golv (spån- /gipsskiva eller betong) Klinker- och naturstensgolv Primer Spackel Thermoflex självhäftande konstruktion gör mattan snabb att installera. Mattan rullas ut och fästs mot befintligt golv. Mattan kan enkelt klippas och vinklas efter önskad yta. Thermoflex Kit 300 innehåller EB-Therm en digital programmerbar termostat med fuzzy-teknik och LCD-display. Thermoflex Kit 300 Thermoflex Kit 100 ARTIKELNUMMER ARTIKELNUMMER ARTIKEL EFFEKT STORLEK YTA VID 120 W/M 2 E E Ebeco Thermoflex Kit 150 W 0,5 x 2,5 m 1,25 m 2 E E Ebeco Thermoflex Kit 200 W 0,5 x 3,4 m 1,7 m 2 E E Ebeco Thermoflex Kit 250 W 0,5 x 4,2 m 2,1 m 2 E E Ebeco Thermoflex Kit 340 W 0,5 x 5,4 m 2,7 m 2 E E Ebeco Thermoflex Kit 400 W 0,5 x 6,8 m 3,4 m 2 E E Ebeco Thermoflex Kit 480 W 0,5 x 7,8 m 3,9 m 2 E E Ebeco Thermoflex Kit 530 W 0,5 x 8,8 m 4,4 m 2 E E Ebeco Thermoflex Kit 640 W 0,5 x 10,8 m 5,4 m 2 E E Ebeco Thermoflex Kit 780 W 0,5 x 13,2 m 6,6 m 2 E E Ebeco Thermoflex Kit 940 W 0,5 x 15,8 m 7,9 m 2 E E Ebeco Thermoflex Kit 1170 W 0,5 x 19,2 m 9,6 m 2 E E Ebeco Thermoflex Kit 1380 W 0,5 x 23,0 m 11,5 m 2 E E Ebeco Thermoflex Kit 1700 W 0,5 x 28,0 m 14,0 m 2 KOMPLETTERINGSKIT UTAN TERMOSTAT E E ! Kompletteringskit Thermoflex 1380 W 0,5 x 23,0 m 11,5 m 2 Tillbehör ARTIKELNUMMER ARTIKEL E Förhöjningsram för samtliga EB-Therm E Jordfelsbrytare 25 A/2-pol/30mA E Kåpa till jordfelsbrytare IP40 E Primer 1 liter, räcker till ca 25 m VäE rb me Ce ko a tg aol olv g evä n R M E

19 E N V ävä r mn e Fk Öa tr a ll oi gv ee n T 1 9

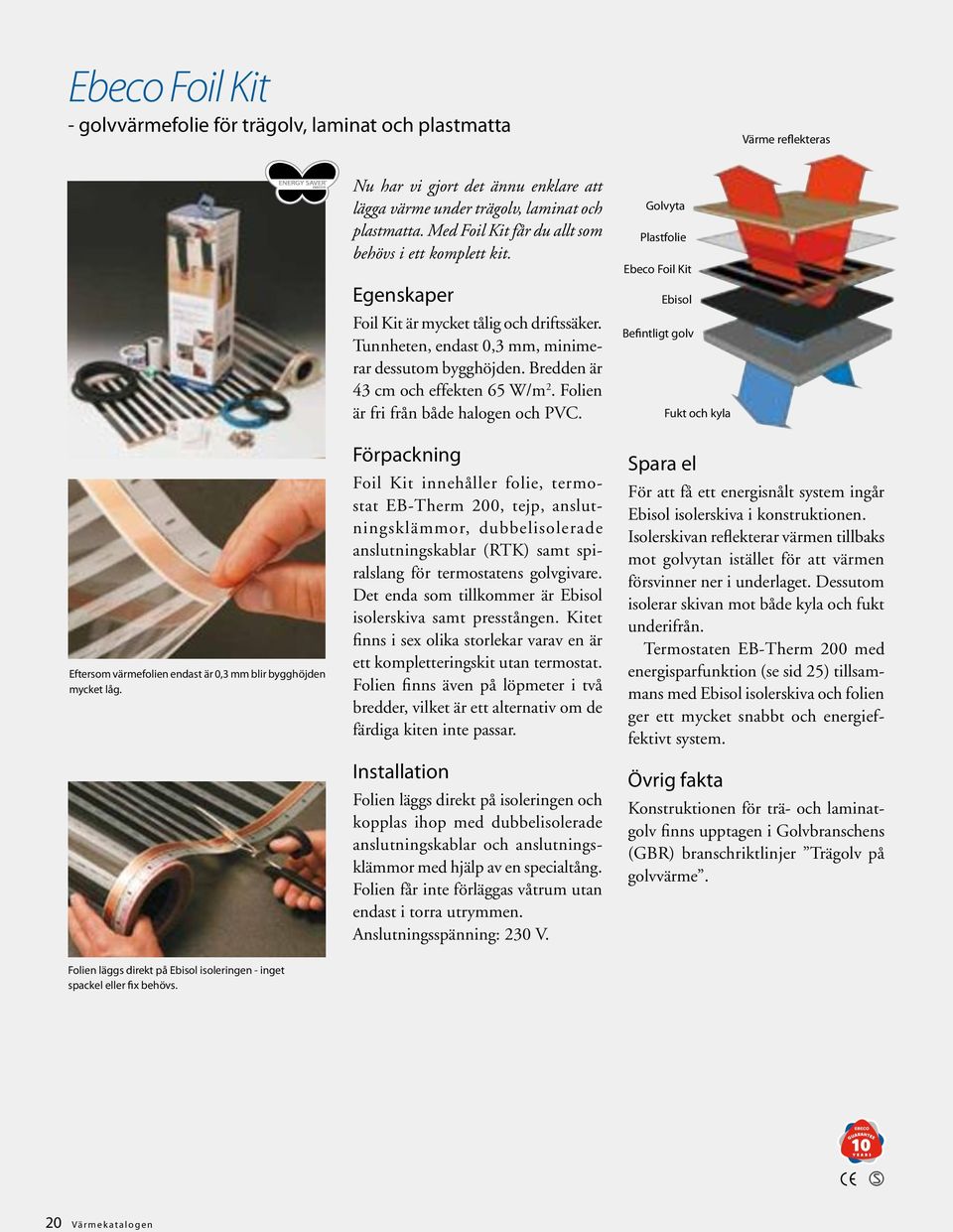

20 Ebeco Foil Kit - golvvärmefolie för trägolv, laminat och plastmatta Värme reflekteras Eftersom värmefolien endast är 0,3 mm blir bygghöjden mycket låg. Nu har vi gjort det ännu enklare att lägga värme under trägolv, laminat och plastmatta. Med Foil Kit får du allt som behövs i ett komplett kit. Egenskaper Foil Kit är mycket tålig och driftssäker. Tunnheten, endast 0,3 mm, minimerar dessutom bygghöjden. Bredden är 43 cm och effekten 65 W/m 2. Folien är fri från både halogen och PVC. Förpackning Foil Kit innehåller folie, termostat EB-Therm 200, tejp, anslutningsklämmor, dubbelisolerade anslutningskablar (RTK) samt spiralslang för termostatens golvgivare. Det enda som tillkommer är Ebisol isolerskiva samt presstången. Kitet finns i sex olika storlekar varav en är ett kompletteringskit utan termostat. Folien finns även på löpmeter i två bredder, vilket är ett alternativ om de färdiga kiten inte passar. Installation Folien läggs direkt på isoleringen och kopplas ihop med dubbelisolerade anslutningskablar och anslutningsklämmor med hjälp av en specialtång. Folien får inte förläggas våtrum utan endast i torra utrymmen. Anslutningsspänning: 230 V. Golvyta Plastfolie Ebeco Foil Kit Ebisol Befintligt golv Fukt och kyla Spara el För att få ett energisnålt system ingår Ebisol isolerskiva i konstruktionen. Isolerskivan reflekterar värmen tillbaks mot golvytan istället för att värmen försvinner ner i underlaget. Dessutom isolerar skivan mot både kyla och fukt underifrån. Termostaten EB-Therm 200 med energisparfunktion (se sid 25) tillsammans med Ebisol isolerskiva och folien ger ett mycket snabbt och energieffektivt system. Övrig fakta Konstruktionen för trä- och laminatgolv finns upptagen i Golvbranschens (GBR) branschriktlinjer Trägolv på golvvärme. Folien läggs direkt på Ebisol isoleringen - inget spackel eller fix behövs VäE rb me Ce ko a tg aol olv g evä n R M E

21 Folie och Ebisol Ebeco Foil Kit och Ebeco Foil förläggs alltid på Ebisol isolerskiva. Dessutom ingår alltid åldersbeständig plastfolie som ångspärr i konstruktionen. Trä-/laminatgolv Bygghöjd: 3,5 mm - 6,5 mm Ebisol isolerskiva 3/6 mm Plastmatta Bygghöjd: 9 mm - 12 mm Plastmatta Golvmasonite H6, 6 mm Åldersbeständig plastfolie 0,2 mm Ebeco Foil Kit 0,3 mm Ebisol isloerskiva 3/6 mm Befintligt golv (spånskiva eller betong) Ebeco Foil Kit ARTIKELNUMMER ARTIKEL BREDD FOLIELÄNGD YTA TOTAL EFFEKT E E E E E Ebeco Foil Kit Ebeco Foil Kit Ebeco Foil Kit Ebeco Foil Kit Ebeco Foil Kit 43 cm 43 cm 43 cm 43 cm 43 cm 13,5 m 18 m 22,5 m 27 m 31,5 m max 6 m m m m m W 468 W 585 W 702 W 819 W E Kompletteringskit 43 cm utan termostat 22,5 m 10 m W Tillbehör till både Ebeco Foil och Ebeco Foil Kit ARTIKELNUMMER ARTIKEL MÅTT E Presstång för Ebeco Foil E Förhöjningsram för samtliga EB-Therm 81 x 81 x 18 mm E Jordfelsbrytare 25A/2-pol/30mA E Kåpa till jordfelsbrytare IP 40 Ebeco Foil på löpmeter ARTIKELNUMMER ARTIKEL ENHET BREDD EFFEKT E Ebeco Foil löpmeter 43 cm 26 W/m E Ebeco Foil löpmeter 69 cm 43 W/m Tillbehör endast löpmeterfolie (lämplig mängd ingår redan i Ebeco Foil Kit) ARTIKELNUMMER ARTIKEL E Termostat EB-Therm 350 E Termostat EB-Therm 200 E Termostat EB-Therm 100 E An-/Avslutningssats MINI (Material för 4 st folielängder) E An-/Avslutningssats MAXI (Material för 10 st folielängder) E RTK dubbelisolerad, Blå 1,5 mm 2, 25 m-rulle E RTK dubbelisolerad, Svart 1,5 mm 2, 25 m-rulle E Spiralslang 2,5 m. För termostatens golvgivare E Fixeringstejp för folie 38 mm x 33 m E Ebisol isolerskiva 3 mm 6 m 2 E Ebisol isolerskiva 6 mm 6 m 2 Ebisol - isolerskiva Vad är Ebisol? Ebisol är ett av marknadens effektivaste isolationsmaterial. För användning med eller utan golvvärme. Skivan ger samma isolering som hela 24 mm furu, 100 mm tegelmur eller 360 mm normalbetong - på endast 6 millimeter! Något som gör den idealisk som isolationsmaterial i golv. En isolationsförmåga som spar energi Den speciella cellstrukturen gör att skivan inte leder värme. Läggs Ebisol i golvet kommer värmen istället att effektivt reflekteras tillbaka mot golvets yta. Eftersom spillvärmen tas tillvara utnyttjas energin på ett effektivare sätt och energiförbrukningen kan sänkas. Effektivt skydd mot fukt och kyla Ebisol tar inte bara vara på värme, utan är också ett effektivt skydd mot både kyla och fukt. Ebisol är vattenavstötande - ruttnar eller möglar inte. Skivorna har dessutom en stegljudsdämpande effekt, vilket gör golvet tystare att gå på. Observera att befintlig plastmatta måste avlägsnas före installation av Ebisol. Teknisk data Materialtyp Extruderad polystyren Vattenavstötande 100 % Densitet 40 kg/m3 Värmeledningsförmåga 0,030 W/mC Temperaturområde o C Antändlighetspunkt 355 o C Stegljuddämpande lw +16 db (DIN ) Lim Vattenbaserat lim utan lösningsmedel E N V ävä r mn e Fk Öa tr a ll oi gv ee n T 2 1
