Övningsuppgifter i kursen Elektromekanik
|
|
- Johan Sundström
- för 7 år sedan
- Visningar:
Transkript
1 Övningsuppgifter i kursen Elektromekanik Beräkningar ska finnas med i svaret. Skriv tydligt!! Tänk igenom svaret och arbeta på egen hand så att du lär av övningarna. Namn: Klass
2 1. Vad är det som gör att vissa material kan leda ström? Vilka? 2. Rita symbolerna för: Lampa Kondensator Kontakt Kopplingspunkt Resistor Batteri Strömmens riktning 3. Beskriv storheten spänning, vilken beteckning och enhet används? 4. Beskriv storheten ström, vilken beteckning och enhet används? 5. Beskriv storheten resistans, vilken beteckning och enhet används?
3 6. Vad kännetecknar en isolator, vilka isolermaterial känner du till? 7. Till vad används isolatorer? 8. Nämn de olika sätt att skapa elektricitet som du känner till. 9. Beskriv de olika sorters strömmar du känner till. 10. Beskriv storheten effekt, vilken beteckning och enhet används?
4 11. Beskriv storheten elektrisk energi, vilken beteckning och enhet är vanlig? 12. Vad heter formeln som används för att räkna ut spänning, ström och resistans. Skriv de tre varianterna. 13a. Vilken är formeln som används för att räkna ut effekter? 13b. Vilken är formeln som används för att räkna ut elektrisk energi? 14. Räkna ut det som saknas i de tomma rutorna. U I R Beräkningen nedan U=Spänning 10V 10A R= I=Ström 1A 10Ω U= R=Resistans 100V 50 Ω I= 0.5V 20mA R= 0.5A 0.5 Ω U= 24V 12A R= 12V 1 Ω I= 100A 1kΩ U=
5 15. Fyll i det som saknas i rutorna. Beteckning Benämning Enhets beteckning U Enhet Resistans A Watt 16. Beskriv hur man kopplar en seriekoppling.text och ritning! Vad tycker du är speciellt med en sådan koppling? 17. Hur räknar man ut ersättningresistansen i en seriekrets? 18. Kirchoffs lag för seriekretsar: 19. Kirchoffs lag för paralellkretsar:
6 20. Skriv med de tiopotenser en elektriker använder: (ex 30x10 3 ) 100k 5M 10G 7T 0,1k 1000m 1m 10µ 1n 25p 1000n 1000µ 21. Omvandla till en annan prefix 100k= M 100M= k 1G= T 1000µ= m 1000m= µ 22. Beräkna värdet på de storheter som saknas. Skriv in värden på ritningen. 23. Vad är speciellt och viktigt att känna till om parallellkretsar?
7 24. Beräkna värdet på de storheter som saknas. Skriv in värden på ritningen. 25. Vad är en kortslutning? 26. Vad är ett avbrott? 27. Räkna ut ersättningsresistansen (R ers ) i en parallellkrets med resistanserna R1=60Ω, R2=30Ω, R3=20Ω
8 28. Rita in de mätsladdar som behövs för respektive mätning. Beskriv också vad som är värt att tänka på vid mätning. 29. Vad skapas för något som är elektriskt viktigt när man låter ström flyta genom en spole? 30. Vad skapas för något i den ledare som skär ett magnetfält? 31. Vad är sinuskurva,periodtid och frekvens för något? Rita och beskriv med ord och formler.
9 32. Vad är det som gör att växelspänningens storlek och polaritet ändras periodiskt? Rita om du vill. 33. Beskriv vad du känner till om 3-fas systemet? De olika fasernas förhållande till varandra tidsmässigt och spänningsmässigt.rita om du vill. 34. Hur fungerar ett relä?
10 35. Vilka elektriska apparater känner du till där funktionen är beroende av magnetism? 36. Vilka olika sorters kraftverk känner du till? 37. Vad känner du till om elens väg från kraftverk till abonnent? 38. Vad görs för att minska förluster mellan kraftverk och abonnent?

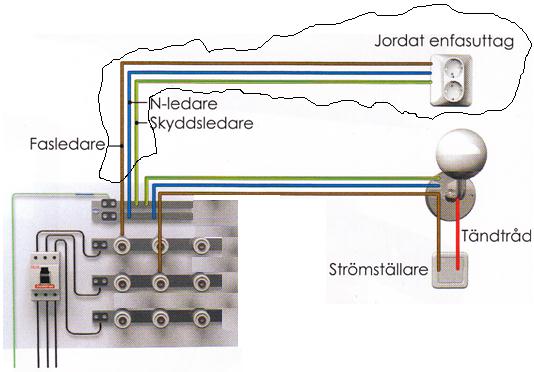

11 39. Skriv in vilken spänning det är mellan ledarna i denna kabel som här används för att mata elcentralen i en villa. 40. En säkringen bryter när strömmen blir för hög. Nämn de två vanliga orsakerna. Strömmarna som löst säkringarna har ett namn vad? namn: namn: 41. Fyll i det som saknas: Ampere Färg 10A Gul Vit 20A 63A 35A 13A Grå
12 42. Vilken apparat ansluts den inkommande ledningen till innan elen matas vidare till elcentralen i en villa? Vad är syftet med apparaten? 43. Vad kallas den inringade ledningen? 44. Vad kallas ledningen ansluten i elcentralen + de till ledningen anslutna apparaterna med ett gemensamt namn?
13 45. Skriv namnet på den del som respektive siffra pekar på Nämn 3 faktorer som avgör hur stor skadan blir när en människa utsätts för strömgenomgång Fyll på beskrivningen efter punkterna. En starkströmsanläggning är en anläggning som har en...
14 48. Beskriv 9 olika arbetsmetoder och utrustningar du känner till som används för att minska risken för elolyckor. Nr: Skriv 1..9 i vänstra kolumnen när du beskriver en ny metod/utrustning.
15 49. Vilka spänningsnivåer känner du till? Högspänning: Volt Lågspänning: Volt Klenspänning Volt 50. I vilka anläggningar/apparater finns det: Högspänning: Lågspänning: Klenspänning 51. Vad tror du att den här bilden beskriver? Tips! Elsäkerhet Skriv något efter stödorden. Apparater och verktyg Skarvsladdar och stickproppar Elutrustningen 52. Om en apparat har en utsatt del t ex ett hölje av metall så ska höljet vara:
16 53. Vad betyder den här symbolen? 54. Hur fungerar en jordfelsbrytare? 55. Beskriv hur skyddsjordningen fungerar när isoleringen på en ledare skavts av och ledaren då får kontakt med det ledande höljet i apparaten? Ord som ska vara med i beskrivningen är bl a: Säkring, elcentral, skyddsledare, hölje och jord. 56. a.hur stor är den felströmmen som löser ut en jordfelsbrytare? b.hur snabbt löser en jordfelsbrytare ut? a. b. 57. När man använder jordfelsbrytare behöver man inte skyddsjorda utsatt del eller använda apparater med extra isolering. Vad anser du om den kursiva texten?
17 58. Vad anser du, är det vanligt att man i dag installerar ojordade uttag? Motivera ditt svar. 59. Kan man genom att montera en skyddsjordad stickpropp öka elsäkerheten på en extra isolerad apparat (FI-märkt)? Motivera svaret. 60. Vilken maxspänning? a. Volt b. Volt 61. Det finns tre punkter/åtgärder som anses lämpligast vid en elskada. Vilka? Hur ser symbolen för skyddsjord ut?
18 63. Det finns "fria arbeten" som en person med sk erforderlig kännedom får göra utan att ha elbehörighet. Nämn några Vilka färger är lämpliga på dessa ledare? Skyddsjord (endast en tillåten) Nolla (annan färg i undantagsfall) Fasledare (finns 3 olika, en av dessa är vanligast) Tändtråd (flera färger tillåtna) Mellantrådar (flera färger tillåtna) 65. Vad kallar man de kablar som från början sitter fast eller som elektrikern ansluter i maskiner hushållsmaskiner, elverktyg och hemelektronik? Vilken egenskap har de och vad gäller för dessa vid en installation? Namn: Egenskap: Installeras:
19 66. Vad kallar man de kablar som installeras i t ex en fastighet för att bli en fast installation. Hur installeras de? Namn: Installeras: 67. Vad heter dessa med ett gemensamt namn? Skriv också något t ex namnet eller tillämpning under respektive sak. Gemensamt namn för gruppen: 68. Vad heter dessa och vad skiljer dem från de i fråga 67?
20 69. Vilka strömstyrkor tillverkas apparaten i fråga 68 för? 70. Vilka namn har strömbrytare 1 4 och vad är unikt med respektive? Vilka är de 5 olika stegen man ska göra för att arbeta elsäkert
21 72. Vad ska göras vid den elkopplare/säkring som frånskiljts när du ska jobba säkert på en anläggning? När är det aldrig tillåtet att arbeta med spänning på? 74. Nämn de 3 olika metoderna som är vedertagna vid arbete med spänning Vilka krav ställs på den som ska göra ett underhållsarbete? 76. Får några säkringar bytas när anläggningen är spänningsatt? Förklara. 77. Finns det några krav på de verktyg som används av elektrikern? Förklara.
22 78. Finns det någon regel gällande elarbete vi extremt väder. Förklara. 79. Vilken typ av utrustning får användas vid spänningslöshetskontroll? 80. Vilka krav ställs på elektrikerns arbetsställning? 81. När mätning utförs i en elanläggning ska och mätinstrument användas. 82. Spänningslöshetskontroll skall utföras så nära som möjligt.
23 83. Vad är den eldriftsansvariges uppgift? 84. Vilken uppgift har den elarbetsansvarige? 85. Ge exempel på god fysisk arbetsmiljö Ge exempel på god psykosocial arbetsmiljö Inom alla yrkesområden finns olika grader av risker och brister i arbetsmiljön. Ge exempel på orsaker till ökad risk.
24 88. Vad kan dålig arbetsmiljö leda till? 89. Ge exempel på faktorer som kan leda till arbetsskador Vilken åldersgrupp drabbas oftast av arbetsolyckor? Män. Kvinnor. 91. Vem har det yttersta ansvaret för att förebygga arbetsskador? 92. Vad gör skyddsombudet om? Arbetsmiljön är dålig: En olycka har inträffat Det finns någon nyanställd eller praktikant på arbetet.
25 93. Hur ska en bra belysning vara på en arbetsplats? Vad kan man påverka i inomhusklimatet? Vilken skyddsutrustning ska en byggarbetare ha? Vad menas med ordet belastningsergonomi? 97. Vad gäller när man arbetar på hög höjd?
26 98. Vilken utrustning som skapar elektromagnetisk strålning känner du till? Vad kan man göra för att minska den elektromagnetiska strålningen? (OBS! inte stänga av all el) 100. Vad menas med EMC elektromagnetisk kompabilitet? 101. Hur pass vanligt är det med elrelaterade bränder? 102. Tillståndsansvarig är den som skriver på tillståndslista för utförandet av heta arbeten. Vem är oftast tillståndsansvarig?
27 103. Tillståndsansvarig, brandvakt och "heta arbetaren ska ha och Vad ska göras vid arbetsplatsen innan ett hett arbete får utföras? Flera exempel: 105. Vid vilka bränder får man inte släcka med vatten? 106. Fyll i på varje rad efter texten det du ska göra.
28 107. Skriv in det ord som passar för respektive skylt i rutan under skylten Vad är "första hjälpens ABC". A. B. C Vad bör finnas i första hjälpen-utrustning? 110. El kan vara farligt på 3 sätt, vilka?
29 111. Vad ska du göra vid en elolycka? Skriv ordet som saknas. Tillverkare måste följa europeisk standard och skriftligen intyga detta till nationell myndighet, därefter kan produkten förses med Vad är? Produktionsstopp: Skyddsstopp: Nödstopp: 114. Nämn sådana produkter som elektrikern ska källsortera.
30 115. Från och med gäller ett producentansvar för elektriska och elektroniska produkter. Vad betyder det? 116. För vilka elprodukter gäller inte producentansvaret? 117. Nämn några viktiga punkter som ingår i egenkontroll och kontroll före idrifttagning Hur bör arbetsbänken vara beskaffad vid verkstadsarbete?
31 119. Vilken skyddsutrustning behövs vid verkstadsarbete? Till vad används? Stål Plaster i elbranschen Aluminium Koppar 121. Vilka mätverktyg känner du till som kan användas i verkstadsarbete? Vad innebär dessa bearbetningsmetoder i verkstadsarbete och vilka olika verktyg finns att använda till respektive metod? Klippning Filning Sågning Håltagning Ritsning Bearbeta betyder att man förändrar ett materials form/yta. Gängning
32 123. Vilka olika sorters borrmaskiner känner du till? 124. Till vad används en kantbockningsmaskin och hur tjockt kan materialet vara? 125. Vilka olika metoder att sammanfoga material känner du till? 1 metod + verktyg, maskiner och ev material som används/ruta På ritningar finns olika skalor därför att det sällan går att rita föremålet i naturlig storlek. Hur långt är ett föremål som på ritningen är 1cm om ritning är i skala: *1:50 *2:1 *1:100 *5:1 *1:2 *10:1
33 127. Vad kallas den här typen av måttsättning? 128. Skriv på raderna under respektive linje vilket syfte linjen har på ritningen Vad kallas den här typen av måttsättning?
34 130. Vad betyder det att det på en ritning finns en viss tolerans Vilka olika mätningar kan göras med ett skjutmått och vilken noggrannhet har det? 132. Vilken typ av mätning görs med en mikrometer och vilken noggrannhet har den? 133. Vad är kontaktpressning? 134. Det finns 2 olika lödmetoder, vilka och vad skiljer dem åt? 135. Varför används flussmedel?
35 136 Vad heter den apparaten som man tilför värme med vid lödning? Två namn den stora och den lilla. 137 Om lödspetsen blir för kall finns det risk att man misslyckas med lödningen och får en sk 138 Ibland är det viktigt att anpassa värmen till lödstället, hur kan man göra det? 2 exempel. 139 Lödspetsen måste vara fri från smuts och oxider för att kunna överföra värmen. Därför måste spetsen och. 140 Mångtrådiga ledare ska förtennas före fastlödning. Det innebär att man.
36 141 Vad är det för skillnad på dessa två, ge exempel på komponenter. i respektive grupp. Passiva komponenter Aktiva komponenter 142 En kondensator är en komponent som kan och den förmågan mäts i. 143 Det finns en kondensator som måste polvändas rätt, vad heter den och vad händer om man anslutit den fel? 144 Vilka olika sorters säkringar känner du till?(inte amperetalet) Till vad används snabba säkringar? Till vad används tröga säkringar?
37 146 En del komponenter går sönder av elektrostatisk urladdning. Vad kan man göra för att skydda komponenten mot detta? 147 Vad är det speciell egenskap en diod har och vad kan den därför användas till? 148 En speciell diod är lysdioden den är precis som andra dioder väldigt känslig för det som den är bra på i jämförelse med andra ljuskällor är att den är och. 149 Om du ska ta bort lödtenn från ett kretskort för att lossa en komponent ska du använda och en. 150 Vilka färger har? Fas Nolla Tändtråd Skyddsjord
38 151 I gamla installationer kan andra färger förekomma.vilka? Jättegammalt Före 70-talet Fas Noll Fas Skyddsjord Noll Skyddsjord Fas Noll Skyddsjord 152 Vilka ledare ska anslutas i strömbrytaren? Anslutning märkt: P/L X/B 153 Ett vägguttag kan vara anslutet till: Egen gruppledning Vad mera? 154 Förbind ledare L1,N och PE till sin rätta plats i uttaget
39 155 Vad används en rörelsedetektor till i en belysningsinstallation? 156 Vad används ett skymmningsrelä till i en belysningsinstallation? 157 Vad används ett kopplingsur till i en belysningsinstallation? 158 Hur fungerar ett impulsrelä? 159 På lysrör märks dess effekt det finns också en 3-siffrig kod t ex 827, 830 och 840, vad betyder den?
40 160 För att tända och driva ett driva ett lysrör finns olika tekniker. Vilka delar ingår i? Den gamla tekniken: Den nya tekniken: 161 Vad är viktigt att tänka på när du väljer styrka på en glödlampa? 162 Nämn 3 vanliga orsaker till att en belysningsgrupp inte fungerar När en trefasanslutning ska manövreras så bryter man eller kopplar in samtidigt. Det gör man med hjälp av eller med. 164 Varför används en sk säkerhetständare (DEOS)?
41 165 Nämn 3 fördelar med ett HF-don Vad är det viktigaste du ska tänka på när du väljer belysning i en lokal? FÄRDIG!!!
