1 I. FÖRORD Kära Dinli förare: På samtliga fordon från Dinli, töms förgasaren på bränsle innan leverans för att säkerställa bästa prestanda samt säkerhet. Det är därför normalt att det tar mellan sekunder innan fordonet startar för första gången. Kvaliten av varje Dinli Quad är garanterad. Läs noggrant igenom denna manual och vi önskar dig ett stort nöje vid körning av din DINLI! VARNING! STOPP! Om du har intrycket att en ATV framförs på samma sätt och har samma vägegenskaper som en bil har du fel. Om du har intrycket att en ATV:s köregenskaper liknar andra typer av fordon, har du fel. Riskerna det innebär att köra en ATV är minst lika höga som de vid körning av motorcykel. 1

2 OWNER S MANUAL MÖJLIG FARA Med tanke på en ATV:s köregenskaper och din egen förmåga (begränsningar att köra en ATV) kan det hända att du förlorar kontroll över fordonet. Gränserna för när detta kan inträffa är omöjliga att precisera pga oändliga variationer i terrängförhållanden och förarerfarenhet. VAD KAN INTRÄFFA? Du kan förlora kontrollen över fordonet, råka ut för en olycka, bli allvarligt skadad, förlamad eller dödad. HUR KAN MAN UNDVIKA EN OLYCKA? Farorna det innebär att köra en ATV kan inte undvikas helt. Dessa risker kan minimeras genom träning, gott omdöme, erfarenhet, användning av hjälm, skyddskläder och utveckling av ens egna färdigheter att skifta vikt, hantera broms och gas. Att läsa igenom och förstå innehållet i denna instruktionsbok, varningsdekaler samt genomförande av en förarkurs är viktiga för inlärningsprocessen. 2

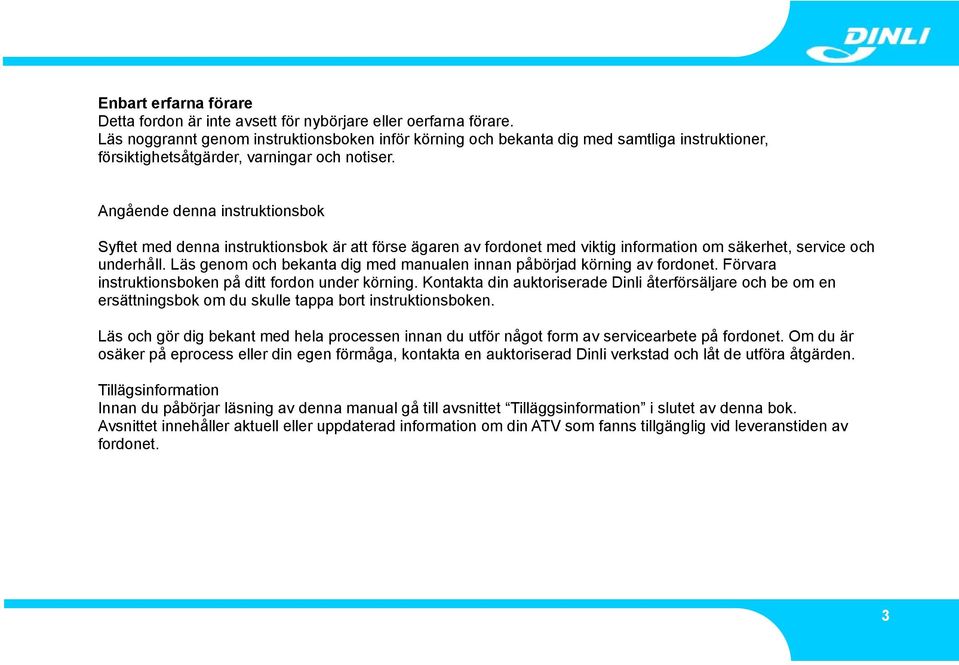

3 Enbart erfarna förare Detta fordon är inte avsett för nybörjare eller oerfarna förare. Läs noggrannt genom instruktionsboken inför körning och bekanta dig med samtliga instruktioner, försiktighetsåtgärder, varningar och notiser. Angående denna instruktionsbok Syftet med denna instruktionsbok är att förse ägaren av fordonet med viktig information om säkerhet, service och underhåll. Läs genom och bekanta dig med manualen innan påbörjad körning av fordonet. Förvara instruktionsboken på ditt fordon under körning. Kontakta din auktoriserade Dinli återförsäljare och be om en ersättningsbok om du skulle tappa bort instruktionsboken. Läs och gör dig bekant med hela processen innan du utför något form av servicearbete på fordonet. Om du är osäker på eprocess eller din egen förmåga, kontakta en auktoriserad Dinli verkstad och låt de utföra åtgärden. Tillägsinformation Innan du påbörjar läsning av denna manual gå till avsnittet Tilläggsinformation i slutet av denna bok. Avsnittet innehåller aktuell eller uppdaterad information om din ATV som fanns tillgänglig vid leveranstiden av fordonet. 3

4 OWNER S MANUAL SYNPUNKTER? Kontakta oss om du har några kommentarare eller förslag angående denna instruktionsbok. Vänligen skicka dina synpunkter till: DIN LI METAL INDUSTRIAL CO., LTD. NO.51, Industrial 9th Rd., Tali City, Taichung 412 Taiwan, R.O.C. Tel: 886 (04) Fax: 886 (04) globalservice@dinli.com.tw 4

5 BESTÄMMELSER FÖR BULLER OCH LJUD MANIPULATION AV BULLERSKYDD ÄR FÖRBJUDET Europeiska CE direktiv samt Amerikansk federal lag förhindrar följande handlingar: (1) Avlägsnande eller förändring av någon som helst anordning eller designfunktion avsedd for bullerbegränsning, i annat syfte än underhåll, service eller byte, före eller efter leverans eller under tiden fordonet är i bruk; eller (2) bruk av fordonet efter att sådan anordning eller del avläsgnats eller satts ur funktion av någon. BLAND DE HANDLINGARNA SOM FÖRUTSÄTTS MANIPULERA BULLERSKYDD FINNS HANDLINGAR LISTADE NEDAN: 1. Avlägsnande, håltagning, eller modifiering av ljuddämpare, insug, luftfilter eller avgassystem. 2. Bristande underhåll. 3. Byte, modifiering av någon rörlig del eller del/delar av avgas eller insugssytemet med andra delar än de som specificerats av tillverkaren. Begränsningar Allt innehåll i denna instruktionsbok baseras på den senaste produktinformationen och specifikationer tillgängliga vid tryckning. Dinli Metal Industrial Co., Ltd. förbehåller sig rätten att förändra produkten och göra förbättringar som kan påverka illustrationer, bilder och förklaringar i denna instruktionsbok. Inga delar av denna instruktionsbok får förvaras i något form av fysiskt eller elektroniskt arkiv, reproduceras eller överföras till annan media, kopieras eller översättas utan Dinli Metal Industrial Co., Ltd. föregående godkännande. Anvisningar och specifikationer i denna publikation är föremål för ändringar utan förvarning och utan att Dinli Metal Industrial Co., Ltd. åsamkar något ansvar pga dessa förändringar. Illustrationerna i denna publikation är endast avsedda för hänvisningar och behöver inte återge en exakt avbildning av fordonet eller komponent tillhörande fordonet. 5

6 OWNER S MANUAL II. INTRODUKTION Kära användare: Vi gratulerar dig till köpet av din Dinli ATV. Den symboliserar flera års Dinli erfarenhet i tillverkningen av förstklassiga fordon. Du kan nu uppleva och uppskatta hantverket och pålitligheten hos detta mästerverk. SÄKERHETSVARNING UNDERLÅTENHET ATT FÖLJA VARNINGAR I DENNA INSTRUKTIONSBOK KAN LEDA TILL ALLVARLIG SKADA ELLER DÖDSFALL. Förvara alltid denna instruktionsbok på ditt fordon. 6

7 Information med säkerhetssymbolen! Beakta särskild information som föregås av symbolen för Säkerhetsvarning. Den betyder UPPMÄRKSAMHET! VAR BEREDD! DIN SÄKERHET ÄR I FARA FARA! Indikerar att underlåtenhet att följa instruktioner kan leda till allvarlig personskada eller dödsfall. VARNING! Indikerar att potentiell fara föreligger och kan resultera i allvarlig skada eller dödsfall. FÖRSIKTIGHET Indikerar att potentiell fara föreligger som kan leda till skador på fordonet om inte instruktionerna följs. NOTIS: Tillhandahåller behjälplig information. 7

8 OWNER S MANUAL III.VIKTIGT SÄKERHETSMEDDELANDE EN ATV ÄR INGEN LEKSAK OCH KAN VARA FARLIG ATT HANTERA. ATV uppför sig annorlunda på väg jämfört med andra fordon såsom bilar och motorcyklar. En kollision eller att fordonet slår runt kan inträffa plötsligt om man inte iakttar nödvändinga försiktighetsåtgärder, även vid rutinmanövrar såsom kurvtagning, körning i kuperad terräng eller körning över hinder. Att bortse från dessa instruktioner kan leda till allvarlig skada eller dödsfall: 01.Läs noggrannt genom manualen och samtliga etiketter och följ samtliga instruktioner. 02. Kör aldrig en ATV utan nödvändinga kunskaper. Genomför en körutbildning. Nybörjare bör genomgå en kurs hos en erfaren instruktör. Kontakta din återförsäljare för att veta mer om vilka förarutbildningar som erbjuds. 03. Följ alltid ålderbegränsningarna: Ett barn under 16 år bör aldrig bruka en ATV med större motor än 90 cc. 04. Låt aldrig barn under 16 år hantera en ATV utan en vuxens uppsikt eller om de saknar förmåga eller kunskap att hantera den säkert. 06. Kör aldrig en ATV utan godkänd utrustning och godkänd hjälm. Du bör också använda glasögon, handskar, stövlar långa byxor och jacka. 07. Använd inte alkohol eller droger före eller under körning. 08. Kör aldrig fordonet i höga hastigheter. Anpassa hastigheten till underlaget, sikten, vägförhållanden och din erfarenhet.. 09.Prova aldrig att göra wheelies, hopp eller andra stunter. 10. Inspektera din ATV före varje körning och säkerställ att den är i körbar skick. Följ inspektions- och schemalagda underhålls- anvisningar i denna instruktionsbok. 11. Håll alltid båda händerna på styret samt båda fötterna på fotstöden under körning. 12. Kör långsamt och försiktigt i obekant terräng. Uppmärksamma förändringar i terräng och körförhållanden. 13. Kör aldrig i överdriven svår, blöt och lös terräng tills att du har lärt dig och övat på din förmåga att köra i sådan terräng. 8

9 14.Lär dig svänga i låga farter och följ anvisningar innan du påbörjar svängar i högre farter. Sväng aldrig i för höga farter Kör aldrig ATV-n i brantare backar än de din ATV och förmåga är anpassad för. Öva i mindre backar till en början innan du övergår till brantare, större backar. 16. Följ alltid de korrekta anvisningarna beskrivna i instruktionsboken för körning i uppförsbacke. Noggrannt kontrollera terrängen innan du påbörjar bestiga en backe. Kör aldrig i backar med överdrivet löst eller halt underlag. Luta din vikt framåt. Undvik plötsligt gaspådrag eller plötslig växling. Kör aldrig över toppen på en backe i höga farter. 17. Följ alltid korrekta anvisningar beskrivna i instruktionsboken för körning i nedförslut och bromsning i backe. Noggrannt kontrollera terrängen innan påbörjad körning. Skifta din vikt bakåt. Kör aldrig nerför i höga farter. Undvik körning nerför i vinkel som medför skarp sidolutning.kör nerför så rakt som möjligt. 18. Följ alltid korrekta anvisningar beskrivna i instruktionsboken för körning tvärs genom en backe. Undvik backar med överdrivet löst eller halt underlag.skifta din vikt mot backens uppförssida. Försök inte svänga vid körning i lutning tills du lärt dig korrekt teknik för svängar på plant underlag. Undvik att korsa en brant backe om möjligt. 19. Följ alltid korrekta anvisningar för åtgärder om du stannar eller börjar rulla bakåt i en backe. Använd rätt växel och bibehåll jämn fart vi körning uppför för att unvika plötsliga stopp eller att fordonet börjar rulla bakåt. 20. Kontrollera alltid terräng efter hinder inför körning i främmande områden.kör aldrig över stora hinder, följ korrekta anvisningar för körning över hinder. 21. Iaktta försiktighet om fordonet börjar sladda eller glida. Lär dig att säkert hantera/kontrollera en sladd genom att öva i låga farter på plan och jämn mark. Farten bör begränsas ordentligt och stor försiktighet måste iakttas vid körning på isbelagd vägbana för att minska risken för sladd. at high speed. Avoid going down a hill at an angle that would cause the vehicle to lean sharply to one side. Go straight down the hill where possible 22. Kör aldrig ATV-n över starka strömmar eller vattendrag djupare än rekommenderat djup i denna instruktionsbok. Kom ihåg att blöta bromsar kraftigt försämrar ATV-ns bromsförmåga. Testa bromsarna efter att du lämnat vattnet. 9

10 OWNER S MANUAL Bromsa ett flertal gånger vid behov för att med hjälp av friktionen torka beläggen. 13. Upprätthåll korrekt däckstryck som det föreskrivs i denna manual. 24.Modifiera aldrig fordonet genom olämplig montering eller användning. 25. Montera inte rullgas på denna typ av ATV. 26. Överskrid inte ATV s föreskrivna lastförmåga. Last måste surras och säkras på ett korrekt sätt. Sänk farten och följ instruktioner för hur last ska transporteras. Räkna med en längre bromssträcka. Detta fordon följer samtliga tillämpliga CE direktiv inom EU homologeringen gällande vid tidpunkten för fordonets tillverkning. Kontrollera lokala trafiklagar och föreskrifter inför körning med fordonet. Ett batteri måste vara monterad inför start för att underlätta start och öka motorns effekt. Kom ihåg följande när du läser denna instruktionsbok: VARNING! Indikerar potentiell! fara som kan leda till allvarlig skada eller dödsfall. 10

11 IV. INNEHÅLLSFÖRTECKNING I. FÖRORD II. INTRODUKTION III. VIKTIG SÄKERHETSINFORMATION IV. INNEHÅLLSFÖRTECKNING PLACERING AV VARNINGS OCH INFORMATIONSDEKALER FORDONSINDENTIFIERING Chassinummer (VIN) Motornummer Nyckelns ID nummer FORDONETS DELAR OCH HANTERING Sadel Huvudbrytare Framlampor Baklampor Bakre bromshandtag Parkeringsbroms Fotbromspedal Fotpinnar och fotstöd Växelförare Tanklock Handtag Gasreglage Säkringar

12 OWNER S MANUAL 3-14 Styrlås Bränslekran Hastighetsmätare Bränsletank Styre, reglage Kopplingshandtag (manuellt) SÄKER KÖRNING Förnuftig körning Korsa grunt vatten Svänga Köra nerför lutning Köra uppför lutning Modifieringar INSPEKTION FÖRE KÖRNING Checklista inför körning HANTERING Kallstart Start av varm motor Inkörning ManuellVäxling

13 7. UNDERHÅLL OCH ANPASSNINGAR Arbeta säkert Serviceschema Luftfilter Ram, bakram, swingarm Bränsle Motorolja Kylsystem Bromsar Elsystem Luft Avgassystem Hjulupphängning Hjul Däck Nedsänkning i vatten RENGÖRING FÖRVARING TRANSPORT FELSÖKNING TEKNISKA DATA MOTOR CHASSI BATTERI

14 OWNER S MANUAL 13. GARANTIER GARANTIVILLKOR GARANTIPERIOD ÖVERFÖRING AV GARANTIN UNDANTAG GARANTI UNDANTAG VID TÄVLINGSKÖRNING DELAR OCH ARBETE SOM ERSÄTTS AV GARANTIN DELAR OCH ARBETE SOM INTE ERSÄTTS AV GARANTIN BEGRÄNSNING AV GARANTIN SERVICEBOK TILLÄGGSINFORMATION

15 1. PLACERING AV VARNINGS OCH INFORMATIONSDEKALER I detta avsnitt finns exempel på samtliga varningsdekaler. Läs genom och bekanta dig med de riktiga dekalerna på ditt fordon. Dekalerna innehåller infromation som är viktiga för förarens säkerhet. Varningsdekalerna bör anses som permanenta delar av fordonet som krävs för fordonets bruk. Om en dekal saknas, blivit sliten, skadad eller oläsbar måste den ersättas. Varningsdekaler kan fås av Dinli utan kostnad. Dekalens artikelnummer är tryckt i nedre högra hörnet på dekalen samt här i instruktionsboken. Kontakta din auktoriserade återförsäljare för ersättningsdekal Placeringen av dekalerna visas på följande bild. Exempel på samtliga dekaler följer. Ersättningsdekaler måste placeras korrekt. Se illustrationen för korrekt placering av dekalerna. 15

16 OWNER S MANUAL 16

17 Förtäring av alkohol, droger eller cigaretter före eller under körning är förbjudet. Stanna alltid fordonet helt innan du växlar från Fram till Back eller tvärtom. Att inte göra det kan skada växellådan. Maximal fordonslast: 165kg, (363 lbs) Inkluderar förarens, lastens och tillbehörens vikt. Lasta aldrig över 165 kg då det kan leda till förlorad kontroll över fordonet. Att hantera denna ATV om du är under 16 ökar risken för allvarlig skada eller dödsfall. Kör inte detta fordon om du är under 16. Använd alltid skyddsutrustning och godkänd hjälm. Läs instruktionsboken innan du börjar köra fordonet. 17

18 OWNER S MANUAL 2. FORDONSIDENTIFIERING NOTIS: Ditt fordon kan skilja sig från fordonen avbildade i denna instruktionsbok. Anteckna ditt fordons ID nummer i utrymmet nedan. Förvara även en kopia på dessa nummer på ett säkert ställe; du kan behöva dessa för beställning av delar, serviceinformation eller vid stöld. Fordonets olika ID nummer skiljer ditt fordon från andra fordon av samma modell. Motorns Serienummer Typskylt (VIN) Chassinummer (VIN) 18

19 2- CHASSINUMMER (VIN) Fordonets chassinummer (VIN) är etsad / stämplad på den högra sidan av ramen. Chassinumret visas även på chassiplåten framtill på fordonet. 1. Stansat chassinummer 2. Chassiplåt från fabrik Anteckna ditt nummer här 19

20 OWNER S MANUAL 2-2 MOTORNS SERIENUMMER Motorns serienummer är etsad/stämplad i vänster sida på vevhuset. 1. Motorns serienummer Skriv ditt nummer här 20

21 2-3 NYCKELNS ID NUMMER Nyckelns ID-nummer är etsad/stämplad på nyckelbrickan. NOTIS: Förvara din reservnyckel på en säker plats ifall du tappar bort din huvudnyckel. 1. Huvudnyckel 2. Reservnyckel 3. Bricka (Med ID nummer) Anteckna ditt ID nummer här 21

22 OWNER S MANUAL 3. FORDONETS DELAR OCH HANTERING NOTIS: Ditt fordon kan skilja sig från fordon avbildade i denna manual. 1. Koppling 4. Handtag bakbroms 2. Huvudbrytare/Tändningslås 5. Handtag gas 3. Parkeringsspärr 6. Handtag parkeringsbroms 22

23 1. Backspegel 8. Olje tank 15. Startmotor 2. Strålkastare 9. Shift lever 16. Fotpinnar & Fotplatta 3. Bränslepump 10. Framhjul 17. Bakhjul 4. Kylare 11. Säte 5. Radiator 12. Luftfilter (under sätet) 6. Stötdämpare fram 13. Batteri 7. Bumper fram 14. Avgassystem 23

24 OWNER S MANUAL 18. Hastighetsmätare och indikator 20. Baklampa (stoppljus) 19. Styre 21. Bakre blinkers Startknapp 22. Stötdämpare bak Nödbrytare motor 23. Blinkers fram Tuta 24. Handtag Reglage lampor 25. Bränsletank Blinkerreglage 26. Rear brake caliper 24

25 3-1. SADEL Hela sadelns längd krävs för att möjliggöra viktförflyttning under körning för att bibehålla kontroll och stabilitet.säkerställ att sadeln är i bra skick och ordentligt fastsatt inför körning. 1. För att avlägsna sadeln, dra låspiggarna bort från stoppet på bakramen. 2. Använd fingertopparna för att lyfta sadeln något. Dra sedan sadeln baklänges och lyft av. 25

26 OWNER S MANUAL 3. För att montera sadeln ställ haken på sadelns framsida i linje med hålet framtill på ramen framtill och sätt tapparna på sadeln i hålen. 4. Tryck ner försiktigt mitt på sadeln och pressa sadeln fram mot hålet på ramen. Om det görs rätt kommer låspiggarna att glida in enkelt. A. Fångare B. Mottagare C. Stoppare 26

27 VARNING! POTENTIELL FARA Lös, skadad eller felaktigt monterad sadel. VAD KAN INTRÄFFA Sadeln kan lossna under körning vilket kan leda till förlorad kontroll över fordonet som kan medföra allvarlig skada eller dödsfall. HUR UNDVIKA FARA Kontrollera att sadeln är ordentligt och säkert fastsatt i sin infattning. Kör aldrig på en ATV som har skadad sadel. Byt alltid ut en skadad sadel. FÖRSIKTIGHET Tvinga aldrig piggarna på sadeln genom hålet i bakramen med våld: du kan skada sadeln. Kom ihåg när du läser manualen: VARNING! Indikerar potentiell fara som KAN resultera i allvarlig skada eller dödsfall. 27

28 OWNER S MANUAL 3-2. HUVUDBRYTARE TÄNDNINGSLÅS Huvudbrytaren är placerad mellan styrhalvorna. Avlägsna alltid nyckeln från huvudbrytaren för att förhindra otillåten användning eller stöld. Tändningslås (med isatt nyckel) och brytarens olika lägen 28

29 Respektive brytarläges funktion. Läge Funktion Nyckel OFF Motorn och ljusen är av och kan inte användas. Att vrida huvudbrytaren till läge OFF kommer avlägsnande att stänga av motorn. ON Motorn startas med startknappen och med bromshandtaget åtdraget. Vi rekommenderar att motorn startas med tändningen i läge ON för att efter start vrida PÅ mot läge. Ljus (framlampa och baklampa är på) PÅ 29

30 OWNER S MANUAL 3-3. FRAMLAMPA Vrid tändningslåset mot läge för att sätta på framlampan. Testa lampornas funktion innan körning. Framlampa 30

31 3-4. BAKLAMPA Vrid tändningslåset till läge för att sätta på baklampan. Säkerställ att lampan fungerar innan körning. Baklampa 31

32 OWNER S MANUAL 3-5. BROMSHANDTAG FRAM Den bakre bromsens handtag är placerad på styrets högra sida. Dra handtaget mot styret för att bromsa med bakbromsen. Dra handtaget hårdare för att att öka bromsverkan. Inför varje körning kontrollera att bromsarna fungerar korrekt och kan tillhandahålla bromsförmåga som krävs. För att kontrollera att bromsarna fungerar; rulla fordonet fram och bak samtidigt som du bromsar. Bromshandtag fram 32

33 3-6. PARKERINGSBROMS Parkeringsbromsen är applicerad med en låsfunktion som sitter på handtaget för bromsen. När parkeringbromsknappen är i låst läge, så förhindrar frambromsarna fordonet från att rulla. Var noggrann med att läsa varningarna om att använda parkeringsbromsen! Parkeringbroms knapp 33

34 OWNER S MANUAL VARNING! POTENTIELL FARA (s) 1. ATV-n rullar iväg 2. Körning med parkeringsbromsen aktiverad VAD KAN INTRÄFFA 1.En plötslig minskning av hydraultrycket i bromssystemet kan minska bromsverkan och medföra att ATV-n sätts i rörelse. 2.Bromssystemet kan överhettas, med förtida slitage och trasiga bromsbelägg som följd. Detta kan leda till förlorad kontroll och skada föraren eller personer i omgivningen. HUR UNDVIKER MAN FARA 1. Blockera alltid ATV-ns hjul efter att parkeringsbromsen aktiverats. Lämna aldrig fordonet utan uppsikt med parkeringsbromsen aktiverad. Välj alltid ett fast och plant underlag när du parkerar din ATV. 2. Släpp parkeringsbromsen innan körning. 1. För att aktivera parkeringsbromsen, dra bromshandtaget bak mot styrhandtaget och håll det intryckt. Tryck in låsbrickan tills den är helt intryckt och släpp handtaget. 2. För att frigöra parkeringsbromsen tryck ner bromspedalen med din fot och tryck bromshandtaget mot styrhandtaget. Låsbrickan kommer att släppa automatiskt (poppa upp). 3. Frigör bromshandtaget långsamt. 34

35 3-7 FOTBROMS Bromspedalen till fotbromsen är placerad på fordonets högra sida.när den är intryckt bromsas samtliga fyra hjul. Kontrollera fotbromsens funktion inför varje körning. Rulla fordonet bak och fram med fotbromsen intryckt för att bekräfta att bromsverkan är tillräcklig. Fotbroms 35

36 OWNER S MANUAL 3-8. FOTPINNAR OCH FOTBRÄDA Håll alltid fötterna på fotpinnarna under körning. Kontrollera alltid fotpinnarnas och fotbrädans skick inför varje körning. Kontrollera att de är korrekt och säkert fastsatta. Fotpinnens tänder måste vara i bra skick (får inte vara glatta eller överdrivet slitna). Fotbrädan måste vara ren från packad jord, sprickor och andra skador får inte förekomma. Byt dessa om skador upptäckts. 1. Fotpinne (vänster) 2. Fotbräda 36

37 3-9. VÄXELSPAK Växelspaken är placerad på fordonets högra sida. Fordonet är utrustat med fram och backväxel. Ställ fordonet på ett plant underlag. Inför varje körning kontrollera att växlingar kan göras smidigt genom samtliga växlar med avstängd motor. Vicka fordonet fram och bak samtidigt som du växlar för att undvika skador på transmissionen. 37
