2 Freecom HD Dock Pro Ärade användare, välkommen till installationen av din Freecom HD Dock Pro. Innan du installerar drivenheten ber vi att du läser de följande informationerna om systemkompatibiliteten. Freecom Technologies Tyskland Förpackningsinnehåll Vi ber att du kontrollerar att förpackningsinnehållet är komplett. Följande artiklar skall finnas: Freecom HD Dock Pro USB-.0-kabeln Extern nätenhet (för likström 1 V, 3 A) CD med handbok Kort installationsinstruktion Observera! Samtliga rättigheter förbehålls. De produktnamn som nämns i den här handboken, kan vara registrerade varumärken vars rättigheter ägs av motsvarande företag. Ändamålet med att nämna dem i handboken är att läsaren lättare skall kunna identifiera produkten ifråga. Enheten är konstruerad för användning inom hemmet och på kontoret. Varning! Denna enhet är utrustning enligt EN550 klass A. Enheten kan ge upphov till radiostörningar vid hemmabruk. I sådana fall kan ägaren vara tvungen att vidta passande och erforderliga åtgärder. Freecom tar inget ansvar för någon sorts skador, förlust av data eller en sådan förlusts konsekvenser (inklusive och utan inskränkningar skador pga. affärsmässig förlust, avbrott i arbetet, förlust av affärsinformation eller andra ekonomiska skador) som uppstår vid användande av denna Freecom-produkt, resp. som uppstår pga. felaktigt användande av denna. Detta gäller även om Freecom informerats om att sådana skador är möjliga. Rätten till ändringar p.g.a. tekniska framsteg förbehålls.

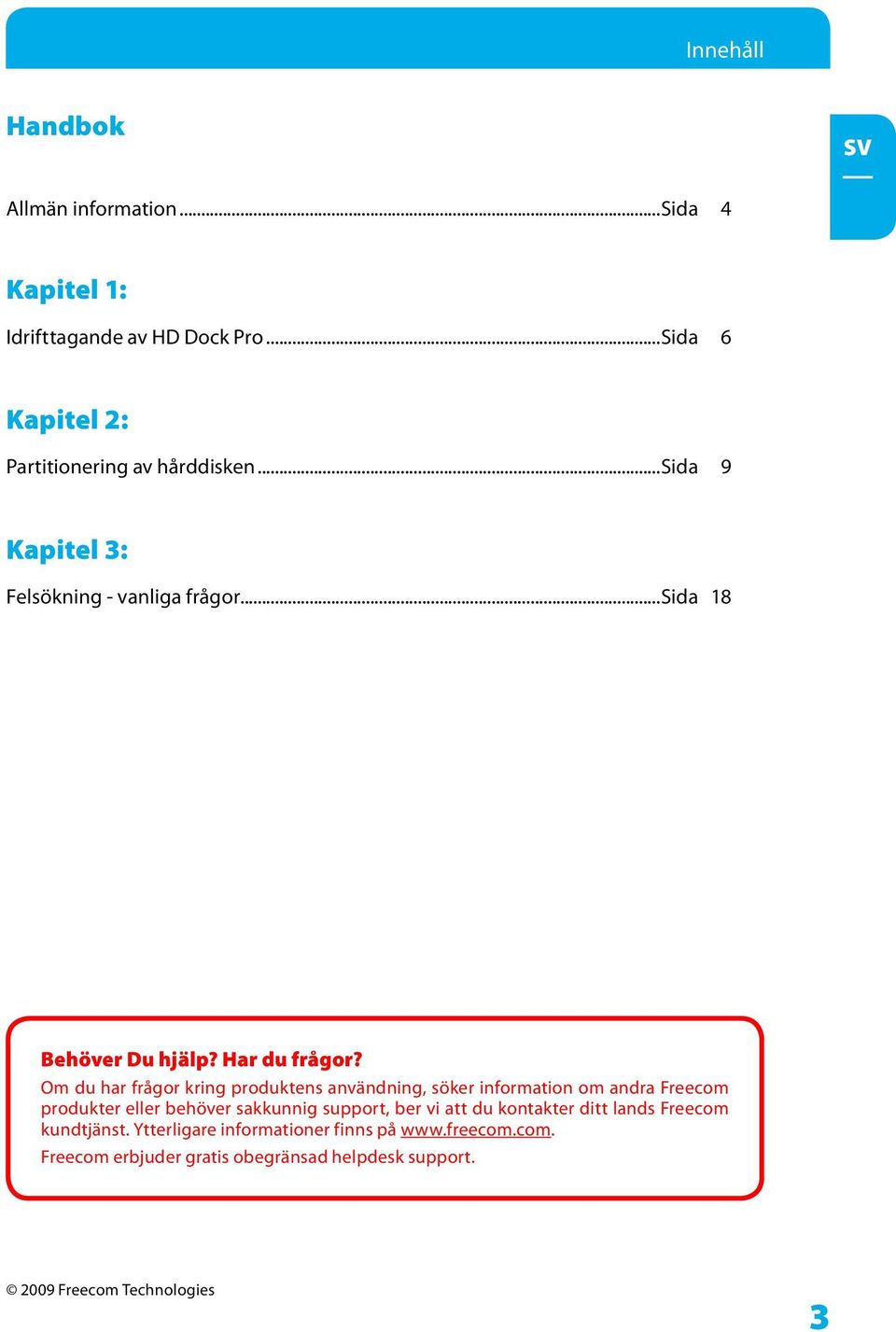

3 Innehåll Handbok Allmän information...sida 4 Kapitel 1: Idrifttagande av HD Dock Pro...Sida 6 Kapitel : Partitionering av hårddisken...sida 9 Kapitel 3: Felsökning - vanliga frågor...sida 18 Behöver Du hjälp? Har du frågor? Om du har frågor kring produktens användning, söker information om andra Freecom produkter eller behöver sakkunnig support, ber vi att du kontakter ditt lands Freecom kundtjänst. Ytterligare informationer finns på Freecom erbjuder gratis obegränsad helpdesk support. 009 Freecom Technologies

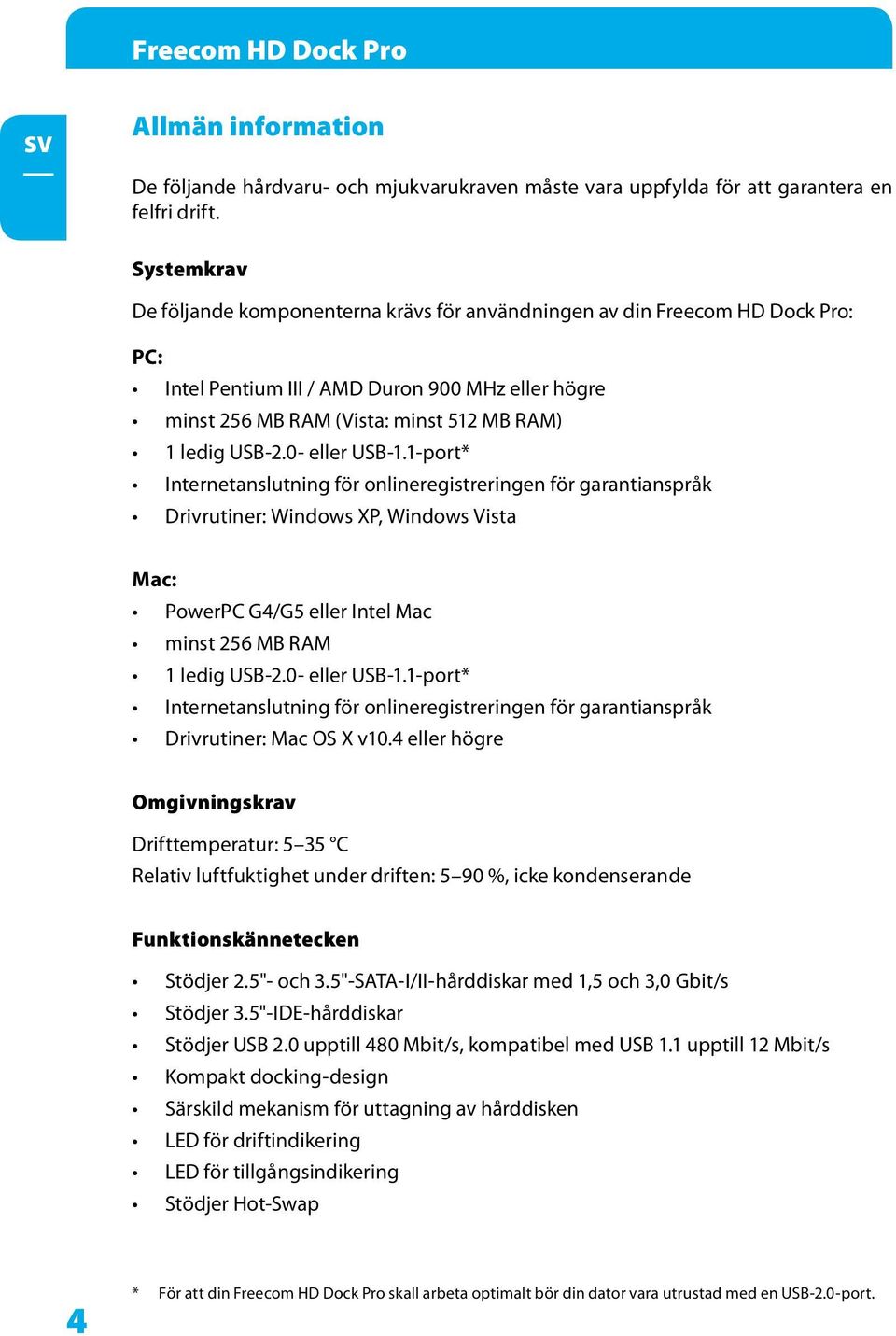

4 Freecom HD Dock Pro Allmän information De följande hårdvaru- och mjukvarukraven måste vara uppfylda för att garantera en felfri drift. Systemkrav De följande komponenterna krävs för användningen av din Freecom HD Dock Pro: PC: Intel Pentium III / AMD Duron 900 MHz eller högre minst 56 MB RAM (Vista: minst 51 MB RAM) 1 ledig USB-.0- eller USB-1.1-port* Internetanslutning för onlineregistreringen för garantianspråk Drivrutiner: Windows XP, Windows Vista Mac: PowerPC G4/G5 eller Intel Mac minst 56 MB RAM 1 ledig USB-.0- eller USB-1.1-port* Internetanslutning för onlineregistreringen för garantianspråk Drivrutiner: Mac OS X v10.4 eller högre Omgivningskrav Drifttemperatur: 5 35 C Relativ luftfuktighet under driften: 5 90 %, icke kondenserande Funktionskännetecken Stödjer.5"- och 3.5"-SATA-I/II-hårddiskar med 1,5 och 3,0 Gbit/s Stödjer 3.5"-IDE-hårddiskar Stödjer USB.0 upptill 480 Mbit/s, kompatibel med USB 1.1 upptill 1 Mbit/s Kompakt docking-design Särskild mekanism för uttagning av hårddisken LED för driftindikering LED för tillgångsindikering Stödjer Hot-Swap * För att din Freecom HD Dock Pro skall arbeta optimalt bör din dator vara utrustad med en USB-.0-port.

5 Allmän information Försiktighetsåtgärd och allmänna instruktioner Innan enheten sätts in skall kontrolleras att hårddiskens tryckta sida pekar framåt och att hårddiskkontakten pekar nedåt. I annat fall är det inte möjligt att sätta in hårddisken. Ta inte ut hårddisken medan den används. Håll hårddisken i framkanten. Vidrör inte ledareplattan på undersidan. Hårddiskar är precisionsapparater. Läs den medföljande användarhandboken innan hårddisken tas i bruk. Bara.5"- och 3.5"-SATA-I/II-hårddiskar får sättas in i drivenheten. Freecom ger en garanti på denna produkt för materialets felfria skick och bearbetning under normal användning. Freecom ansvarar varken för skador som förorsakas av olyckor, felaktig användning, missbruk osv. eller hårdvaru- eller mjukvarufel eller dataförluster. Hårddiskens yttemperatur kan nå 50 C. Trots att det inte kan leda till brännskador bör du ändå vara försiktig när du vidrör hårddisken. Om du behöver hjälp eller har frågor under installation och/eller konfiguration av din HD Dock Pro kontaktar du Freecom-Kundtjänsten för ditt land. Närmare information finns på Freecom erbjuder obegränsad kostnadsfri Helpdesk-support.

6 Freecom HD Dock Pro 1 Kapitel 1: Idrifttagande av HD Dock Pro 1.1 Freecom HD Dock Pro - Ovansida 1. SATA-anslutning. Ström- och tillgreppsindikerings LED 3. Slot för.5 SATA HDD 4. Slot för 3.5 SATA HDD 5. Utkastningsknapp Framsida 6. Strömanslutning 7. IDE-anslutning Baksida 8. Nätenhetsanslutning 9. USB.0-anslutning 8 9 Tips:.5" IDE-hårddiskar kann bara anslutas till HD Dock Pro med hjälp av en.5 => 3.5 hårddiskkonverter (ingår inte i leveransen). Om IDE- och strömkablar med två anslutningar används (ingår inte i leveransen) kan två IDE-hårddiskar anslutas till HD Dock Pro. Se till att en av hårddiskarna ställs in som MASTER och den andra ställs in som SLAVE. Närmare information om inställningsprocessen finns i hårddiskens/hårddiskarnas dokumentation.

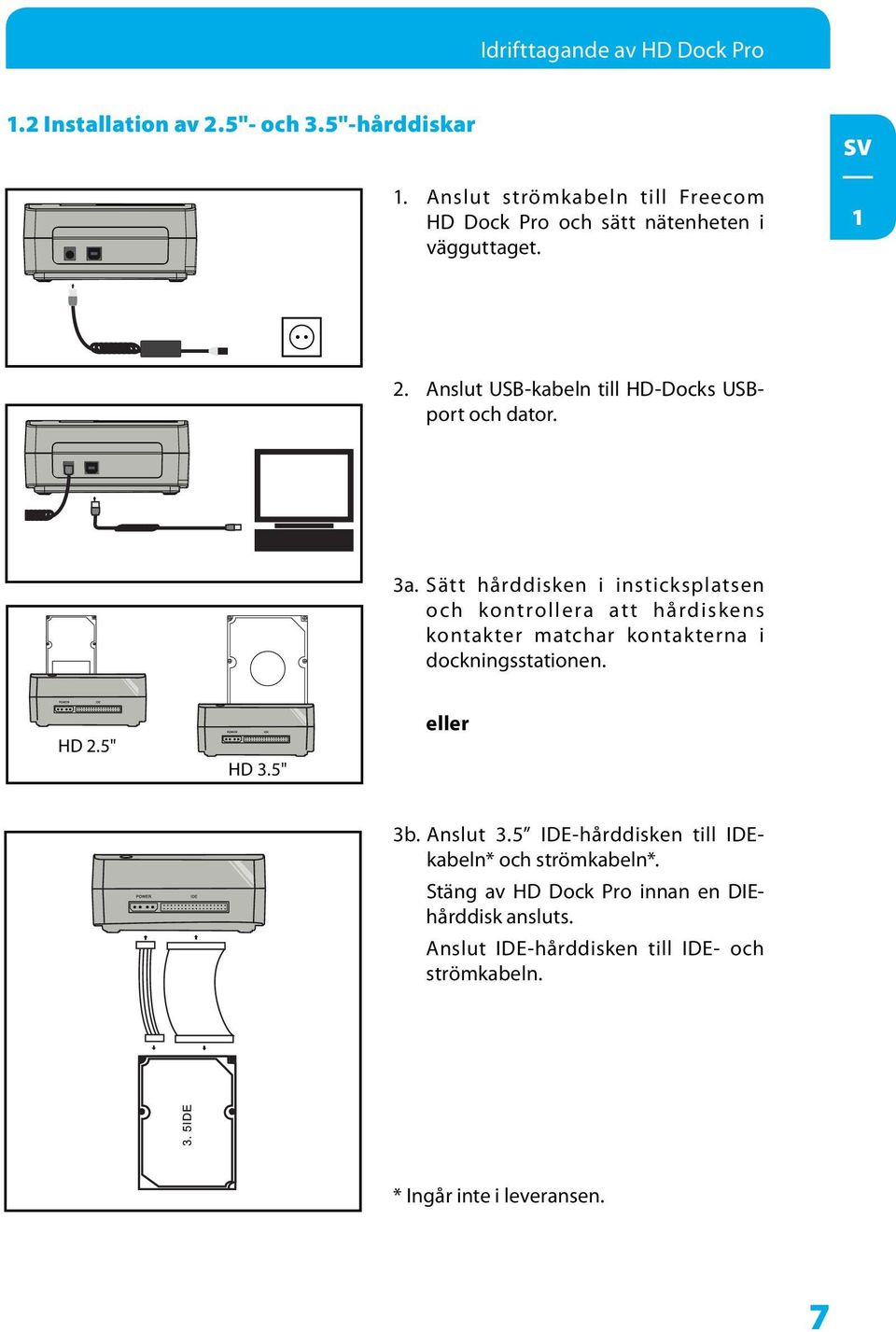

7 Idrifttagande av HD Dock Pro 1. Installation av.5"- och 3.5"-hårddiskar 1. Anslut strömkabeln till Freecom HD Dock Pro och sätt nätenheten i vägguttaget. 1. Anslut USB-kabeln till HD-Docks USBport och dator. 3a. Sätt hårddisken i insticksplatsen och kontrollera at t hårdiskens kontakter matchar kontakterna i dockningsstationen. HD.5" HD 3.5" eller 3b. Anslut 3.5 IDE-hårddisken till IDEkabeln* och strömkabeln*. Stäng av HD Dock Pro innan en DIEhårddisk ansluts. Anslut IDE-hårddisken till IDE- och strömkabeln. * Ingår inte i leveransen.

8 Freecom HD Dock Pro 4. Slå till HD-Dock 1 PC Mac 5. Partitionera och formatera hårddisken (vid behov). Se kapitel för den exakta arbetsgången. PC: Din hårddisk indikeras under "Arbetsplats" och kan nu tas i drift. Mac: Din hårddisk indikeras på din desktop och kan nu tas i drift. 1. LED LED lyser: HD Dock Pro är klart att använda LED flimrar: Överföring av data 1. Uttagning av hårddisken ur dockingstationen. 1. Stäng av apparaten.. Håll knappen nedtryckt Lyft ut hårddisken försiktig uppåt. 8

9 Partitionering av hårddisken Kapitel : Partitionering av hårddisken.1 Allmänt Innan den tas i drift för första gången skall din hårddisk partitioneras och formateras. I denna kapitel beskrivs de aktuella begränsningarna för de vanligaste filsystemen, och du får instruktioner hur hårddisken anpassas till dina behov.. Olika filsystems egenskaper Se följande tabell för en översikt: Filsystem som stöds av olika operativsystem Filsystem Operativsystem FAT FAT3 NTFS HFS+ Windows XP / Vista ja ja ja nej Mac OS X ja ja ja (endast läsa) ja En partitions maximala storlek Filsystem Operativsystem FAT FAT3 NTFS HFS+ Windows XP / Vista 4 GB* 3 GB 16 TB - Mac OS X 10.1.x - 18 GB - TB Mac OS X 10..x - 18 GB - 8 TB Mac OS X 10.3.x - ( -> 18 GB) - 16 TB Mac OS X 10.4.x - ( -> 18 GB) - 16 TB Mac OS X 10.5.x - ( -> 18 GB) - 16 TB * FAT-partitioner med en storlek över GB kan bara hanteras av Windows XP / Vista.

10 Freecom HD Dock Pro Exempel på en partitionering med olika filsystem på en HD Totalstorlek HD Filsystem NTFS FAT3 80 GB 60 GB 0 GB Tips: På NTFS-formaterade hårddiskar kan man bara skriva med Windows XP eller Vista. Med Mac OS X kan man bara läsa den. Exemplet ovan är en bra lösning för den som använder Windows XP / Vista, och som till och från flyttar filer med datorer som använder Macs. Båda partitionerna kan användas för att spara data i Windows XP / Vista, men med Mac måste FAT3-partitionen användas, eftersom operativsystemet inte känner igen NTFSpartitioner. Följ dessa instruktioner för att anpassa HD efter dina behov..3 Partitionering av HD med Windows XP / Vista.3.1 Radera en partition från HD 1. Högerklicka på "Den här datorn"-ikonen på skrivbordet.. Välj "Egenskaper". 3. Välj "Enhetshanteraren". 4. Välj den externa hårddisken och högerklicka på partitionen. 5. Välj "Radera partitionen" och bekräfta med "Ja". Partitionen raderas..3. Skapa en partition på HD Följande steg visar hur du kan skapa partitioner på HD. Efter denna procedur är HD klar att användas och visas med enhetsbeteckning i mappen "Den här datorn". 1. Högerklicka på "Den här datorn"-ikonen på skrivbordet.. Välj "Egenskaper". 3. Välj "Enhetshanteraren". 4. Välj den "Ej tilldelade" hårddisken. Se till att hela hårddisken är "Ej tilldelad". 10

11 Partitionering av hårddisken 5. Högerklicka på det "Ej tilldelade" området, och välj alternativet "Ny partition". Guiden för att skapa en ny partition öppnas. Klicka "Nästa". 11

12 Freecom HD Dock Pro 6. Välj "Primär partition" och klicka "Nästa". 7. Nu kan du ställa in partitionens storlek. Klicka "Nästa" om endast en partition ska skapas. Gå vidare till nästa punkt om mer än en partition ska skapas, "Skapa två eller flera partitioner på HD med Windows XP / Vista". 8. Ge din HD en enhetsbeteckning. Generellt kan du ta över förinställningen. Klicka "Nästa". 1

13 Partitionering av hårddisken 9. Välj "Formatera denna partition med följande inställningar". Du kan välja "FAT3" eller "NTFS". Värdet "Enhetens storlek" bör inte ändras från standart-värdet. Välj till slut "Genomför snabbformatering" och klicka på "Nästa". 10. Klicka på "Slutför" för att avsluta partitioneringen av HD. Enheten har nu formaterats och är klar att användas. 13

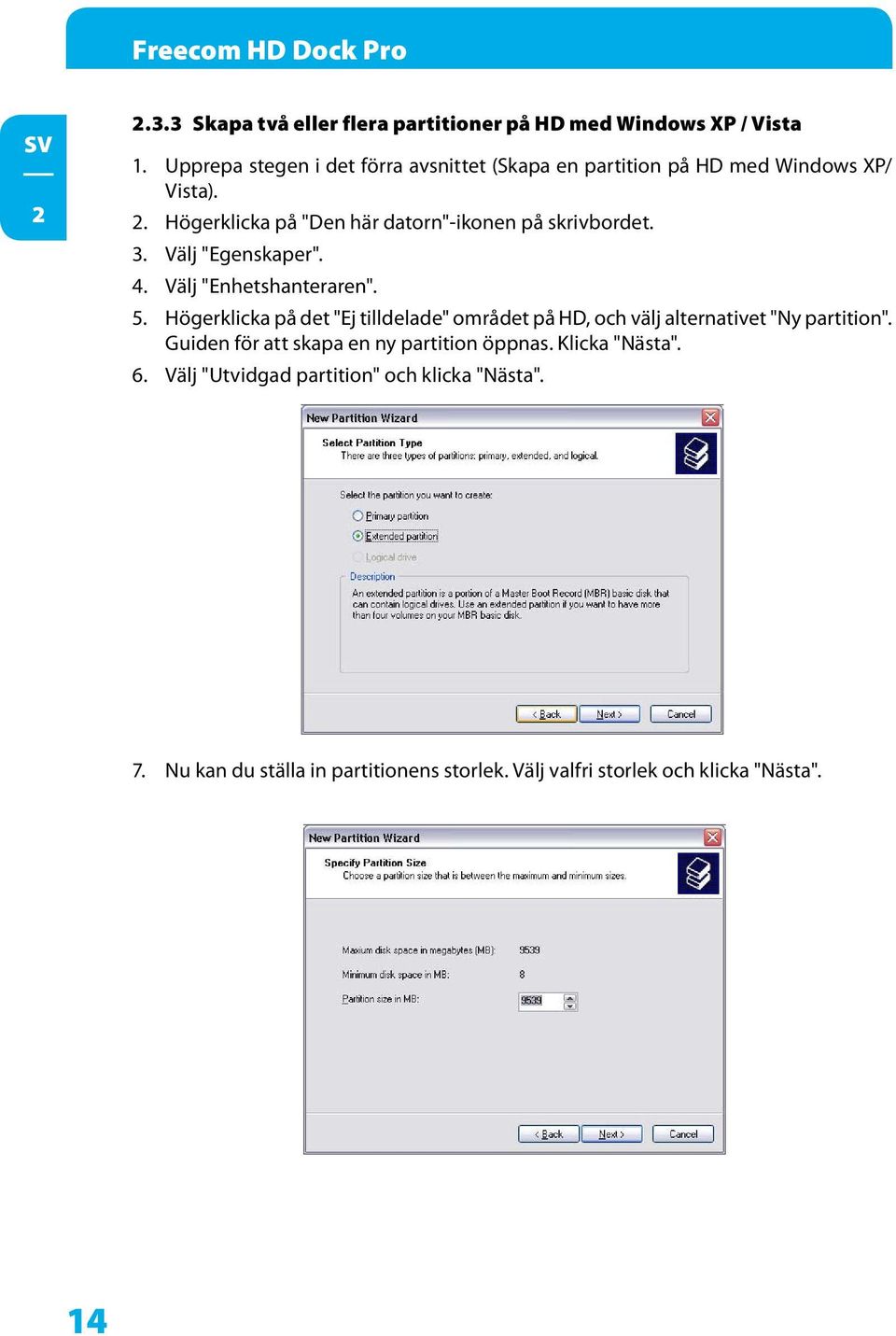

14 Freecom HD Dock Pro.3.3 Skapa två eller flera partitioner på HD med Windows XP / Vista 1. Upprepa stegen i det förra avsnittet (Skapa en partition på HD med Windows XP/ Vista).. Högerklicka på "Den här datorn"-ikonen på skrivbordet. 3. Välj "Egenskaper". 4. Välj "Enhetshanteraren". 5. Högerklicka på det "Ej tilldelade" området på HD, och välj alternativet "Ny partition". Guiden för att skapa en ny partition öppnas. Klicka "Nästa". 6. Välj "Utvidgad partition" och klicka "Nästa". 7. Nu kan du ställa in partitionens storlek. Välj valfri storlek och klicka "Nästa". 14

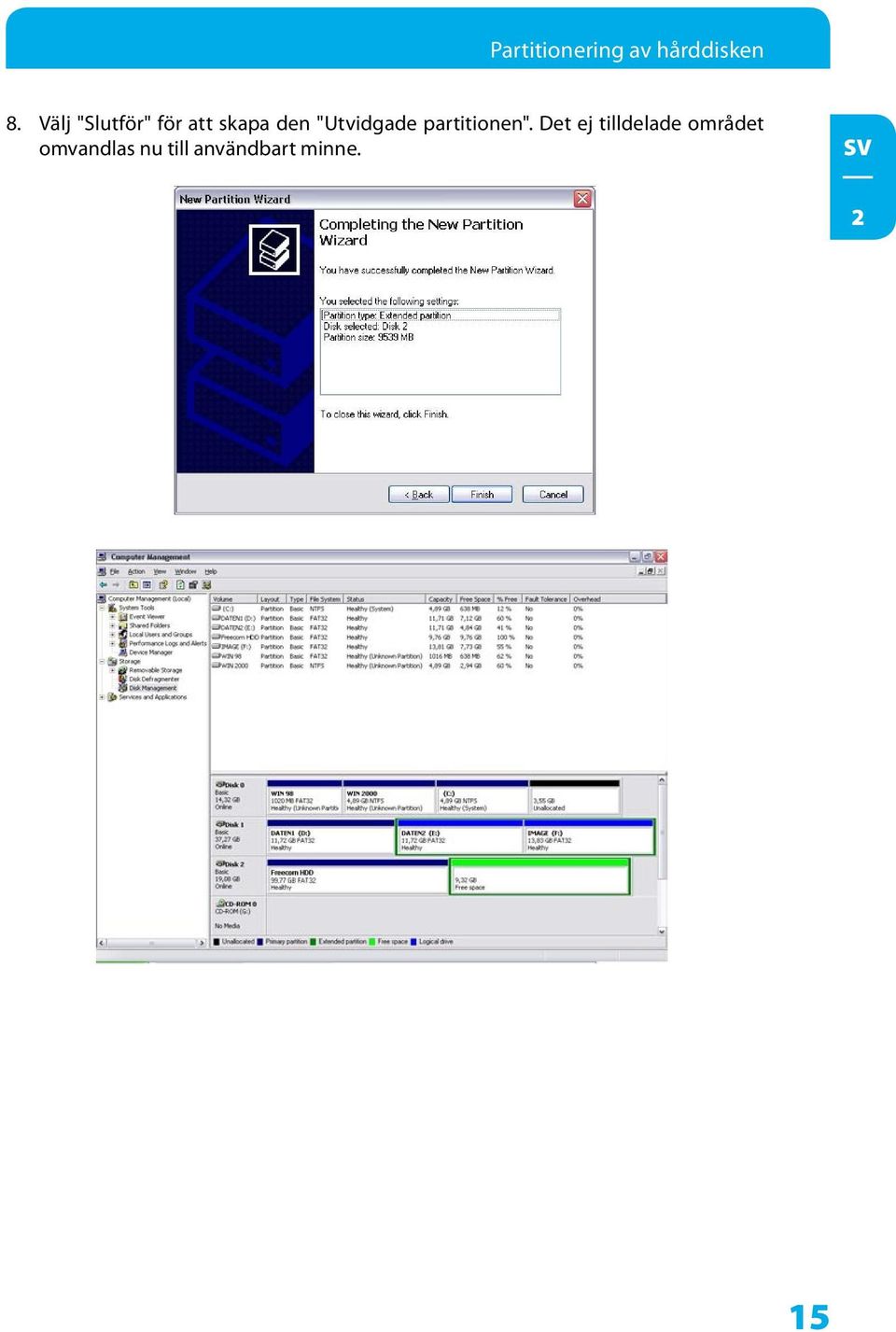

15 Partitionering av hårddisken 8. Välj "Slutför" för att skapa den "Utvidgade partitionen". Det ej tilldelade området omvandlas nu till användbart minne. 15

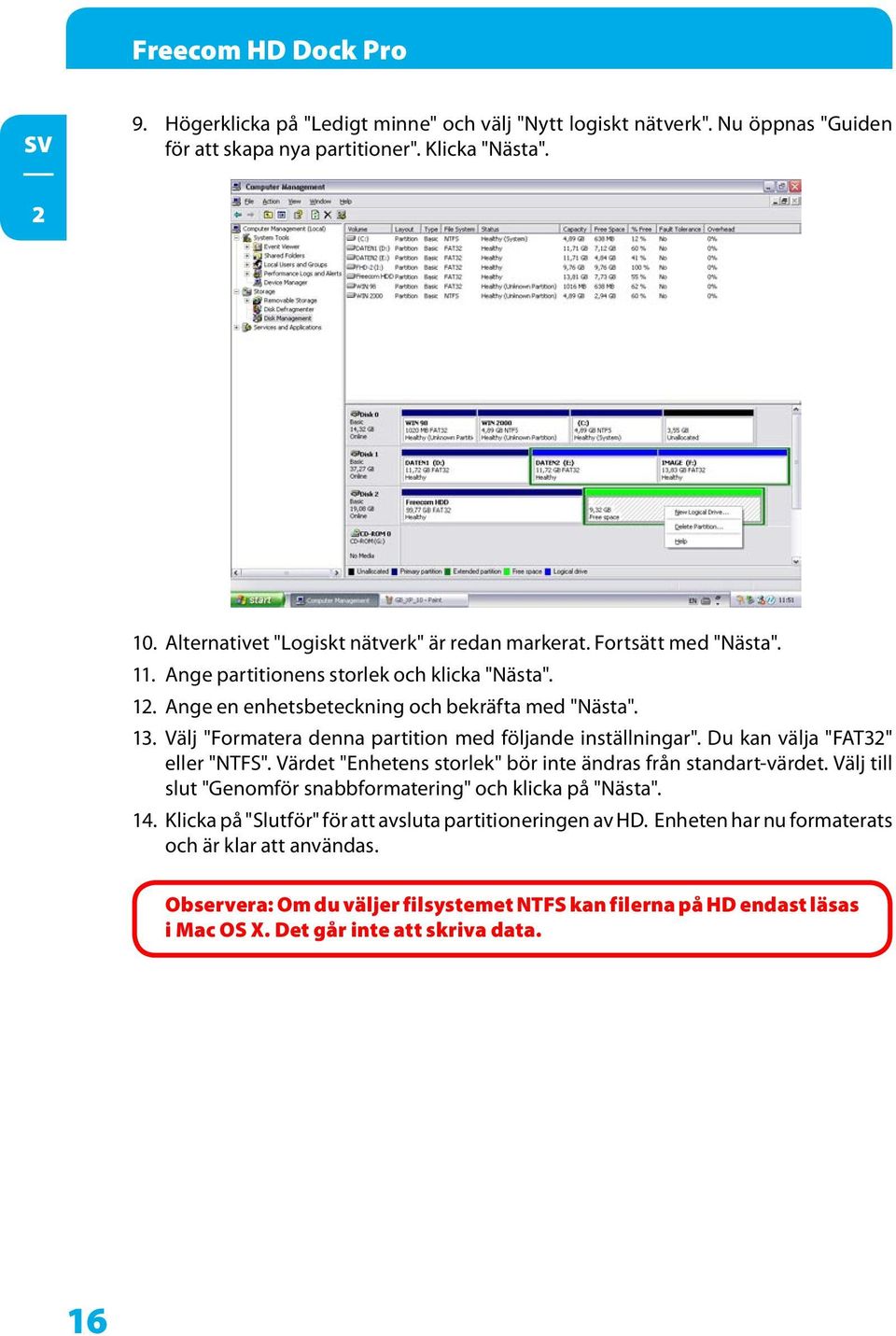

16 Freecom HD Dock Pro 9. Högerklicka på "Ledigt minne" och välj "Nytt logiskt nätverk". Nu öppnas "Guiden för att skapa nya partitioner". Klicka "Nästa". 10. Alternativet "Logiskt nätverk" är redan markerat. Fortsätt med "Nästa". 11. Ange partitionens storlek och klicka "Nästa". 1. Ange en enhetsbeteckning och bekräfta med "Nästa". 13. Välj "Formatera denna partition med följande inställningar". Du kan välja "FAT3" eller "NTFS". Värdet "Enhetens storlek" bör inte ändras från standart-värdet. Välj till slut "Genomför snabbformatering" och klicka på "Nästa". 14. Klicka på "Slutför" för att avsluta partitioneringen av HD. Enheten har nu formaterats och är klar att användas. Observera: Om du väljer filsystemet NTFS kan filerna på HD endast läsas i Mac OS X. Det går inte att skriva data. 16

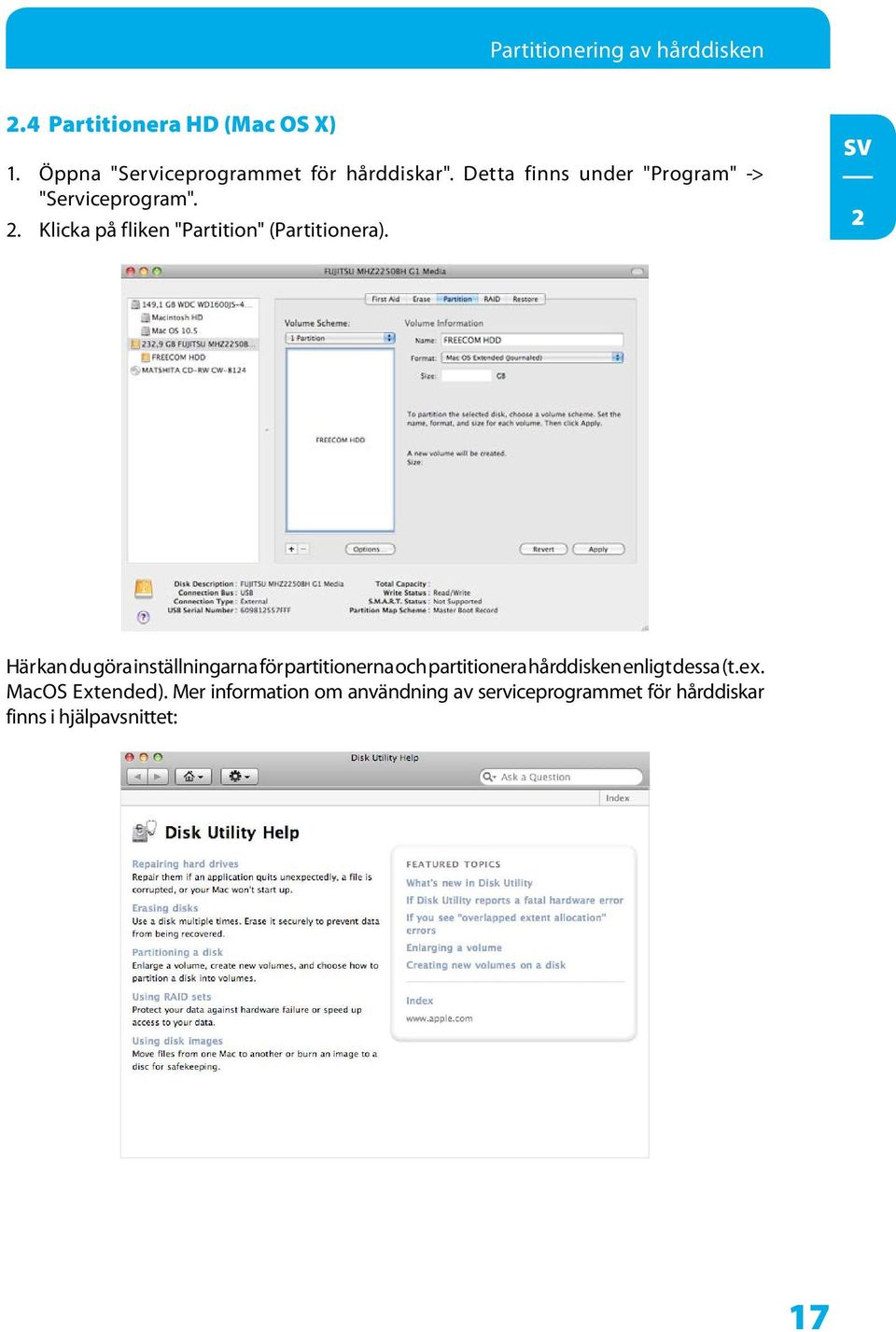

17 Partitionering av hårddisken.4 Partitionera HD (Mac OS X) 1. Öppna "Serviceprogrammet för hårddiskar". Detta finns under "Program" -> "Serviceprogram".. Klicka på fliken "Partition" (Partitionera). Här kan du göra inställningarna för partitionerna och partitionera hårddisken enligt dessa (t.ex. MacOS Extended). Mer information om användning av serviceprogrammet för hårddiskar finns i hjälpavsnittet: 17

18 Freecom HD Dock Pro 3 Kapitel 3: Felsökning vanliga frågor Om din Freecom HD Dock Pro även efter korrekt installation inte arbetar felfri ber vi att du kontrollerar de följande punkterna: Vad kan jag göra om hårddisken inte fungerar och klickande ljud hörs? I dessa fall är strömförsörjningen inte tillräcklig för att driva hårddisken. Kontrollera att nätkontakten (nätadapter och -kabel) har satts i och anslut USB-kabeln till respektive port. Jag har installerat hårdvaran enligt handbokens anvisningar men den externa enheten kan inte identifieras av systemet. Vad beror det på? Kontrollera hårddisken och formatera den om det handlar om en ännu inte använt drivenhet. 18
