THOMSON TG185n. Ethernet-till-WiFi konverter/trådlös-n repeterare. Installations- och användarguide

Transkript

1 THOMSON TG185n Ethernet-till-WiFi konverter/trådlös-n repeterare Installations- och användarguide

2

3 THOMSON TG185n Installations- och användarguide

4 Copyright Copyright THOMSON. Med ensamrätt. Distribution och kopiering av detta dokument, samt användning och kommunikation av dess innehåll är inte tillåtet utan skriftligt medgivande från THOMSON. Innehållet i detta dokument är endast avsett att användas som information. Det kan förändras utan föregående meddelande och ska inte tolkas som något åtagande från THOMSON. THOMSON åtager sig inget ansvar eller någon skyldighet för eventuella fel eller oriktigheter som kan förekomma i detta dokument. Thomson Telecom Belgien Prins Boudewijnlaan, 47 B-2650 Edegem Belgien Varumärken Följande varumärken kan förekomma i detta dokument: > DECT är ett varumärke som tillhör ETSI. > Ordvarumärket och logotypen Bluetooth ägs av Bluetooth SIG, Inc. > Ethernet är ett varumärke som tillhör Xerox Corporation. > Wi-Fi, WMM och Wi-Fi-logotypen är registrerade varumärken som tillhör Wi-Fi Alliance. "Wi-Fi CERTIFIED", "Wi-Fi ZONE", "Wi-Fi Protected Access", "Wi-Fi Multimedia", "Wi-Fi Protected Setup", WPA", WPA2" och tillhörande logotyper är varumärken som tillhör Wi-Fi Alliance. > UPnP är ett certifieringsmärke som tillhör UPnP Implementers Corporation. > Microsoft, MS-DOS, Windows, Windows NT and Windows Vista är registrerade varumärken eller varumärken som tillhör Microsoft Corporation i USA och/eller andra länder. > Apple och Mac OS är registrerade varumärken som tillhör Apple Computer, Incorporated, registrerat i USA och andra länder. > UNIX är ett registrerat varumärke som tillhör UNIX System Laboratories, Incorporated. > Adobe, Adobe-logotypen, Acrobat och Acrobat Reader är registrerade varumärken som tillhör Adobe Systems, Incorporated, registrerat i USA och andra länder. Andra märken eller produkter kan vara varumärken eller registrerade varumärken som tillhör respektive ägare. Dokumentinformation Status: v1.0 (November 2008) Referens: E-DOC-CTC Kort titel: Installations- och användarguide TG185n R8.2 (sv)

5 Innehåll Om Installations- och användarguide Introduktion Installation THOMSON TG185n som trådlös åtkomstpunkt Konfigurera THOMSON TG185n som åtkomstpunkt Ansluta en trådlös klient via WPS Tryckknappskonfiguration Ange PIN-kod på den trådlösa klienten Ange PIN-kod på THOMSON TG185n Manuell konfiguration av trådlös klient Göra det trådlösa nätverket säkert Konfigurera WPA(2)-PSK-kryptering Konfigurera WPA-kryptering Konfigurera WEP-kryptering THOMSON TG185n som trådlös repeterare Automatisk konfiguration (via WPS) Tryckknappskonfiguration Ange PIN-kod på åtkomstpunkten Ange PIN-kod på THOMSON TG185n Manuell konfiguration (utan WPS) THOMSON TG185n som trådlös klient Automatisk konfiguration (via WPS) Tryckknappskonfiguration PIN-kod från åtkomstpunkten Manuell konfiguration (utan WPS) Grundläggande om THOMSON TG185n THOMSON TG185n lysdioder Lysdiodernas status WPS-knappens lysdiod Ethernet lysdioder i

6 Innehåll 6.2 THOMSON TG185n webbgränssnitt Spara/återställa konfigurationen Support Tilldela statiskt IP till datorn Tilldela en statisk IP-adress i Windows Vista Tilldela en statisk IP-adress i Windows XP Tilldela en statisk IP-adress i Mac OS X Återställa datorns IP-inställningar Allmän felsökning på THOMSON TG185n Felsöka trådad anslutning Felsöka trådlös anslutning Återställa till standardinställningarna ii

7 Om Installations- och användarguide Om Installations- och användarguide Symboler som används En anmärkning ger ytterligare information om ett ämne. En varning anger om problem kan uppstå eller om säkerhetsåtgärder behöver vidtas. Typografiska regler Följande typografiska regler används i den här handboken: Exempeltext anger en hyperlänk till en webbplats. Exempel: Om du vill ha mer information besök oss på Exempeltext anger en intern korsreferens. Exempel: Mer information om handboken finns i 1 Inledning på sidan 7. Exempeltext anger ett viktigt innehållsrelaterat ord. Exempel: För att få tillgång till nätverket måste du autentisera dig själv. Exempeltext anger ett element i det grafiska gränssnittet (kommandon på menyer och knappar, dialogruteelement, filnamn, sökvägar och mappar). Exempel: Öppna en fil genom att klicka på Öppna på Arkiv-menyn. Dokumentation och programvaruuppdateringar THOMSON utvecklar hela tiden nya lösningar men arbetar också med att förbättra befintliga produkter. Mer information om de senaste tekniska nyheterna, dokumenten och programversionerna från THOMSON finns på webbplatsen 1

8 Om Installations- och användarguide 2

9 1 Introduktion 1 Introduktion Introduktion Denna installationsguide och bruksanvisning visar hur du installerar din THOMSON TG185n. Trådlösa standarder som stöds THOMSON TG185n stöder följande trådlösa standarder: Standard IEEE n IEEE g IEEE b IEEE a Maximal datahastighet 300 Mbps 54 Mbps 11 Mbps 54 Mbps THOMSON TG185n lägen Du kan använda THOMSON TG185n som: Trådlös åtkomstpunkt Trådlös repeterare Trådlös klient Trådlös åtkomstpunkt Använd det här läget om du använder ett trådat nätverk och du vill ansluta trådlöst till ditt nätverk. 3

10 1 Introduktion Trådlös repeterare Använd det här läget för att utöka täckningen på trådlösa nätverk: Trådlös klient Använd det här läget för att ansluta en trådad Ethernet-enhet (till exempel: En bärbar dator, en spelkonsol med Ethernet-anslutning ): 4

11 2 Installation 2 Installation Introduktion I det här kapitlet hjälper vi dig att: 1 Ansluta kablarna. 2 Konfigurera THOMSON TG185n. Ansluta kablarna Gör så här: 1 Anslut kontakten till nätadaptern till uttaget på baksidan av din THOMSON TG185n. 2 Anslut nätadaptern till närmaste vägguttag. 3 Anslut ena änden på en Ethernet-kabel till Ethernet-porten på din THOMSON TG185n. 4 Anslut den andra änden på Ethernet-kabeln till en Ethernet-port på din dator. Ethernet-portar markeras ofta med följande symbol: Konfigurera THOMSON TG185n Om du vill konfigurera din THOMSON TG185n som: Trådlös åtkomstpunkt, fortsätt med 3.1 Konfigurera THOMSON TG185n som åtkomstpunkt på sidan 8. Trådlös repeterare, fortsätt med 4 THOMSON TG185n som trådlös repeterare på sidan 21. Trådlös klient, fortsätt med 5 THOMSON TG185n som trådlös klient på sidan 29. 5

12 2 Installation 6

13 3 THOMSON TG185n som trådlös åtkomstpunkt 3 THOMSON TG185n som trådlös åtkomstpunkt Användning Använd det här läget om du använder ett trådat nätverk och du vill ansluta trådlöst till ditt nätverk. I detta kapitel Ämne Sida Konfigurera THOMSON TG185n som åtkomstpunkt 8 Ansluta en trådlös klient via WPS 11 Manuell konfiguration av trådlös klient 15 Göra det trådlösa nätverket säkert 16 7

14 3 THOMSON TG185n som trådlös åtkomstpunkt 3.1 Konfigurera THOMSON TG185n som åtkomstpunkt Anvisningar Innan du kan använda THOMSON TG185n som en trådlös åtkomstpunkt, måste du utföra följande steg: 1 Ställ THOMSON TG185n i läget åtkomstpunkt. 2 Tilldela en statisk IP-adress till din dator. 3 Konfigurera de trådlösa inställningarna på THOMSON TG185n. 4 Konfigurera IP-inställningarna på THOMSON TG185n (tillval). 5 Anslut THOMSON TG185n till din Internet-gateway. 6 Konfigurera dina trådlösa klienter. 7 Konfigurera din dator att hämta en IP-adress automatiskt. Ställ THOMSON TG185n i läget åtkomstpunkt Gör så här: 1 Flytta omkopplaren på baksidan av THOMSON TG185n till läget för åtkomstpunkt. 2 Efter några sekunder tänds lysdioden Access Point (Åtkomstpunkt) i grönt. Tilldela en statisk IP-adress till din dator IP-adressen måste ligga mellan och (till exempel ). Nätmasken måste vara Ytterligare information finns i 7.1 Tilldela statiskt IP till datorn på sidan 44. Konfigurera de trådlösa inställningarna på THOMSON TG185n Gör så här: 1 Öppna din webbläsare och gå till 2 THOMSON TG185n webbgränssnitt öppnas. 3 Välj önskat språk (sv = svenska): 4 Klicka på Trådlösa inställningar på menyn Grundinställning. 5 Sidan Trådlösa inställningar öppnas. 6 Du kan ändra det trådlösa nätverkets namn i rutan Nätverks-ID (SSID). Namnet kommer att visas på listan över tillgängliga nätverk när du ansluter din enhet till THOMSON TG185n åtkomstpunkt. 8

15 3 THOMSON TG185n som trådlös åtkomstpunkt 7 Välj den säkerhetsprincip du vill använda och ange en lösenordsfras/krypteringsnyckel på listan Välj säkerhetsprincip. Ytterligare information finns i 3.4 Göra det trådlösa nätverket säkert på sidan 16. Om kryssrutan Aktivera WPS (Wifi-skyddad installation) är markerad kan du endast välja följande principer: Ingen WPA-PSK WPA2-PSK WPA-PSK-AUTO Om du vill välja en annan princip (rekommenderas inte), avmarkera kryssrutan Aktivera WPS (Wifi-skyddad installation). Ytterligare information om WPS finns i 3.2 Ansluta en trådlös klient via WPS på sidan Markera kryssrutan WPS konfigurerat för att vara säker på att dina inställningar inte ändras med WPS. 9 Klicka på Tillämpa. 10 THOMSON TG185n talar om att konfigurationen lyckades. Konfigurera IP-inställningarna på THOMSON TG185n (tillval) Om du vill få åtkomst till THOMSON TG185n efter att den anslutits till din Internet-gateway, måste du se till att de använder samma IP-område. Om din Internet-gateway också är en THOMSON-produkt, sker detta automatiskt och du behöver inte utföra några inställningar. Fortsätt med nästa ämne. Om du väljer att inte utföra den här konfigurationen eller om du inte känner till IP-inställningarna på din Internet-gateway, får du endast åtkomst till THOMSON TG185n genom att tilldela den en statisk IP-adress till din dator som är inom samma område som THOMSON TG185n. Ändra IP-inställningarna på THOMSON TG185n: 1 Klicka på Enhetens IP-inställningar på menyn Grundinställning. 2 Sidan Enhetens IP-inställningar öppnas. På den hör sidan kan du konfigurera IP-adressen till THOMSON TG185n. Välj: Tilldela enheten statisk IP-adress om du själv vill välja IP-adress till THOMSON TG185n. 1 Skriv in en IP-adress inom samma område som din Internet-gateway i rutan IP-adress. 2 Skriv in samma nätmask som din Internet-gateway i rutan IP-nätmask. 3 Ange IP-adresstyp på din Internet-gateway i rutan Gateway IP-adress. 4 Skriv ner denna IP-adress och nätmask. Från och med nu kan du endast nå THOMSON TG185n på denna adress Använd DHCP för att automatiskt hämta en IP-adress till enheten om du vill att din Internet-gateway tilldelar en IP-adress till THOMSON TG185n. I detta fall behöver du inte ange IP-adress, IP-nätmask och Gateway IP-adress. 3 Klicka på Tillämpa. Anslut THOMSON TG185n till din Internet-gateway Gör så här: 1 Ta ut Ethernet-kabeln u din dator. 2 Anslut Ethernet-kabeln i en Ethernet-post på din Internet-gateway. 3 THOMSON TG185n är nu ansluten till din Internet-gateway via Ethernet-kabeln. 9

16 3 THOMSON TG185n som trådlös åtkomstpunkt Konfigurera dina trådlösa klienter För att kunna ansluta dina trådlösa klienter till THOMSON TG185n, måste du konfigurera dem med samma Nätverks-ID (SSID) och säkerhet som din trådlösa åtkomstpunkt. Du kan göra så här: Automatiskt via WPS. Ytterligare information finns i 3.2 Ansluta en trådlös klient via WPS på sidan 11. Ange dessa inställningar manuellt i konfigurationsverktyget till dina trådlösa klienter antingen med Wifiskyddad installation (WPS) eller manuellt. Ytterligare information finns i 3.3 Manuell konfiguration av trådlös klient på sidan 15. Konfigurera din dator att hämta en IP-adress automatiskt Ytterligare information finns i 7.2 Återställa datorns IP-inställningar på sidan

17 3 THOMSON TG185n som trådlös åtkomstpunkt 3.2 Ansluta en trådlös klient via WPS WPS Med Wifi-skyddad installation (WPS) kan man enkelt och smidigt lägga till nya trådlösa klienter på nätverket, utan att behöva ange alla trådlösa inställningar (SSID, kryptering osv.). Krav De trådlösa klienterna måste stödja WPS. Kontrollera i de trådlösa enheternas dokumentation om så är fallet. WPS måste vara aktiverat på THOMSON TG185n (Systemverktyg). Du kan endast använda WPS med följande säkerhetsnivåer: WPA-PSK WPA2-PSK Ingen kryptering WPS-alternativ som stöds THOMSON TG185n stöder följande alternativ: Tryckknappskonfiguration (PBC): Det enklaste sättet att ansluta din trådlösa klient. Du behöver trycka på en knapp på både THOMSON TG185n och den trådlösa klienten. Ytterligare information finns i Tryckknappskonfiguration på sidan 12. Ange PIN-kod på den trådlösa klienten: THOMSON TG185n genererar en PIN-kod som du måste ange i den trådlösa klientens konfigurationsverktyg. Ytterligare information finns i Ange PIN-kod på den trådlösa klienten på sidan 13. Ange PIN-kod på THOMSON TG185n: Den trådlösa klienten genererar en PIN-kod som du måste ange i THOMSON TG185n webbgränssnitt. Ytterligare information finns i Ange PIN-kod på THOMSON TG185n på sidan 14. Din trådlösa klient kanske inte stöder alla alternativen. Ytterligare information finns i dokumentationen till den trådlösa klienten. Felsökning Om du har problem med att ansluta den trådlösa klienten via WPS, försök konfigurera den manuellt. Ytterligare information finns i 3.3 Manuell konfiguration av trådlös klient på sidan

18 3 THOMSON TG185n som trådlös åtkomstpunkt Tryckknappskonfiguration Anvisningar Gör så här: 1 Tryck kort på WPS-knappen på THOMSON TG185n: 2 WPS-knappens lysdiod börjar blinka grönt. Detta indikerar att THOMSON TG185n söker efter trådlösa klienter som ligger i registreringsläge. Du har nu två minuter att starta WPS på den trådlösa klienten. Om lysdioden inte börjar blinka, är inte WPS aktiverad på THOMSON TG185n. Ytterligare information om WPS finns i WPS fungerar inte på sidan Starta WPS på din trådlösa klient och välj Tryckknappskonfiguration (PBC) som metod. Ytterligare information finns i dokumentationen till den trådlösa klienten 12

19 3 THOMSON TG185n som trådlös åtkomstpunkt Ange PIN-kod på den trådlösa klienten Hämta THOMSON TG185n PIN-kod Du hittar TRÅDLÖS PIN: På etiketten på undersidan av THOMSON TG185n. I THOMSON TG185n webbgränssnitt: 1 Öppna din webbläsare och gå till 2 Klicka på Trådlösa inställningar på menyn Grundinställning. 3 Du hittar PIN-koden i rutan WPS-pin. Ange THOMSON TG185n PIN-kod i klientens verktyg Gör så här: 1 Öppna den trådlösa klientens konfigurationsverktyg. 2 Starta WPS på den trådlösa klienten och välj att ange PIN från din åtkomstpunkt. På TG121n trådlösa klientverktyg ser du till exempel följande skärm: 3 Ange PIN-koden till THOMSON TG185n och följ anvisningarna. På TG121n trådlösa klientverktyg ser du till exempel följande skärm: 4 När installationen är klar, talar verktyget om att WPS lyckades. 13

20 3 THOMSON TG185n som trådlös åtkomstpunkt Ange PIN-kod på THOMSON TG185n Hämta den trådlösa klientens PIN-kod Gör så här: 1 Öppna den trådlösa klientens konfigurationsverktyg. 2 Starta WPS och välj att generera en PIN-kod eller ange en PIN-kod i din åtkomstpunkt. På TG121n trådlösa klientverktyg ser du till exempel följande skärm: 3 Skriv ner PIN-koden som generades av konfigurationsverktyget. Ange den trådlösa klientens PIN-kod i THOMSON TG185n webbgränssnitt Gör så här: 1 Aprire il browser e digitare 2 Appare Interfaccia web del THOMSON TG185n. 3 Klicka på WPS-inställning på menyn Avancerad inställning. 4 Välj PIN och ange PIN-koden i rutan Pin-nummer under Välj WPS-metod. 5 Klicka på Skicka. 6 Fortsätt konfigurationen i den trådlösa klientens konfigurationsverktyg. 7 När installationen är klar, talar verktyget om att WPS lyckades. 14

21 3 THOMSON TG185n som trådlös åtkomstpunkt 3.3 Manuell konfiguration av trådlös klient Innan du börjar Innan du ansluter en dator till det trådlösa nätverket, måste du veta vilket nätverks-id (SSID) och kryptering THOMSON TG185n använder. Standardvärden Om du inte redan har ändrat de trådlösa inställningarna, måste du använda standardinställningarna som är tryckta på etiketten på undersidan av THOMSON TG185n. Har du glömt dina trådlösa inställningar? Om du har ändrat de trådlösa inställningarna manuellt och inte kan komma ihåg inställningarna, försök med något av följande: Om en av dina datorer redan är ansluten till nätverket: 1 Öppna din webbläsare och gå till 2 THOMSON TG185n webbgränssnitt öppnas. Klicka på Trådlösa inställningar på menyn Grundinställning. 3 Sidan för trådlös Grundinställning öppnas. Om ingen av dina datorer är anslutna till nätverket, anslut en dator med trådad anslutning och följ stegen nedan för att hitta dina trådlösa inställningar. Ett annat alternativ är att återställa THOMSON TG185n och konfigurera om den. Ytterligare information finns i 7.4 Återställa till standardinställningarna på sidan 52. Anvisningar Konfigurera datorn med samma trådlösa inställningar som THOMSON TG185n. Ytterligare information finns i hjälpen till den trådlösa klienten. 15

22 3 THOMSON TG185n som trådlös åtkomstpunkt 3.4 Göra det trådlösa nätverket säkert Introduktion Genom att använda kryptering är kommunikationen mellan trådlösa klienter och THOMSON TG185n skyddat av en lösenordsfras. Endast klienter som använder rätt nätverksnamn (SSID) och lösenord kan ansluta till nätverket. Krypteringsmetoder Under årens lopp har ett antal krypteringstyper utvecklats. Listan nedan ger en översikt över de krypteringstyper som stöds, sorterade efter säkerhetsnivå, den högsta säkerhetsnivån finns högst upp på listan: I företagsmiljö: WPA(2)-kryptering: För att använda den här krypteringen måste en RADIUS autentiseringsserver finnas tillgänglig på nätverket. I det här fallet måste de trådlösa klienterna för autentiseras i RADIUS-servern. RADIUS-servern talar om för den trådlösa klienten vilken nyckel den ska använda för att kryptera data. RADIUS-servern byter nyckel efter en viss tid. Om du inte har en RADIUS-server på nätverket, använd en av krypteringstyperna för hem och mindre kontor. I hemmiljö eller på mindre kontor: WPA(2)-PSK-kryptering: Trådlösa data krypteras med en användardefinierad nyckel. De trådlösa klienterna måste konfigureras med nyckeln innan de kan ansluta till THOMSON TG185n. WEP-kryptering: Den första krypteringstypen som användes för trådlösa anslutningar. Som WPA-PSK använder den en användardefinierad nyckel, men WEP har visat sig ha en del säkerhetsproblem. Vi rekommenderar starkt att du använder WPA-PSK i stället. Vilken krypteringsmetod ska jag använda? Vi rekommenderar starkt att du använder den högsta nivån av kryptering som stöds av de trådlösa klienterna. Konfigurera trådlös kryptering Gör så här: 1 Öppna din webbläsare och gå till 2 THOMSON TG185n webbgränssnitt öppnas. Klicka på Trådlösa inställningar på menyn Grundinställning. 3 Sidan Trådlösa inställningar öppnas. 4 På listan Säkerhetsprincip, kan du välja den princip du vill använda. Om du vill använda: WPA(2)-PSK-kryptering, fortsätt med Konfigurera WPA(2)-PSK-kryptering på sidan 17. WEP-kryptering, fortsätt med Konfigurera WEP-kryptering på sidan 19. WPA(2)-kryptering, fortsätt med Konfigurera WPA-kryptering på sidan

23 3 THOMSON TG185n som trådlös åtkomstpunkt Konfigurera WPA(2)-PSK-kryptering Anvisningar Fortsättning från Konfigurera trådlös kryptering på sidan 16: 1 På listan Välj säkerhetsprincip, välj WPA2-PSK: WPA2-PSK är den säkraste versionen, men inte alla trådlösa klienter stöder den. Kontrollera att alla dina trådlösa klienter stöder den, innan du väljer. WPA-PSK-AUTO: Om inte alla dina trådlösa klienter stöder WPA2-PSK eller om du inte är säker på om de stöder WPA2- PSK, rekommenderar vi att du väljer WPA-PSK-AUTO. Trådlösa klienter som stöder WPA2-PSK använder WPA2-PSK, de övriga använder WPA-PSK. WPA-PSK: Välj det här alternativet om ingen av dina trådlösa klienter stöder WPA2-PSK. För att använda WPA2-PSK på Windows XP Service Pack 2 (SP2), måste du först installera uppdateringen Wi-Fi Protected Access 2 (WPA2)/Wireless Provisioning Services Information Element (WPS IE) eller installera SP3 på Windows XP. Du hittar uppdateringen WPS IE på 2 Skriv in en valfri lösenordsfras i rutan I förväg delad nyckel. Den måste bestå av 8 till 63 alfanumeriska tecken eller 64 hexadecimala tecken (tecknen 0 till 9 och från A till F). 3 Klicka på Tillämpa. 4 THOMSON TG185n talar om att konfigurationen lyckades. 5 Konfigurera din(a) trådlösa klient(er) med samma inställningar. 17

24 3 THOMSON TG185n som trådlös åtkomstpunkt Konfigurera WPA-kryptering Konfigurera RADIUS-servern Fortsättning från Konfigurera trådlös kryptering på sidan 16: Gör så här: 1 Klicka på RADIUS-inställning på menyn Avancerad inställning. 2 Välj Aktivera primär server, under Primär server. 3 Skriv in RADIUS-serverns IP-adress i rutan Serverns IP-adress. 4 Skriv in RADIUS-porten i rutan Portnummer. 5 Skriv in RADIUS-nyckeln i rutan Delad hemlighet. Aktivera WPA Gör så här: 1 Klicka på Trådlösa inställningar på menyn Grundinställning. 2 Avmarkera kryssrutan Aktivera WPS (Wifi-skyddad installation). 3 Klicka på önskad WPA-version på listan Välj säkerhetsprincip. WPA2: WPA2 är den säkraste versionen, men inte alla trådlösa klienter stöder den. Kontrollera att alla dina trådlösa klienter stöder den, innan du väljer. WPA-AUTO: Om inte alla dina trådlösa klienter stöder WPA2 eller om du inte är säker på om de stöder WPA2, rekommenderar vi att du väljer WPA-AUTO. Trådlösa klienter som stöder WPA2 använder WPA2, de övriga använder WPA. WPA: Välj det här alternativet om ingen av dina trådlösa klienter stöder WPA2. För att använda WPA2-PSK på Windows XP Service Pack 2 (SP2), måste du först installera uppdateringen Wi-Fi Protected Access 2 (WPA2)/Wireless Provisioning Services Information Element (WPS IE) eller installera SP3 på Windows XP. Du hittar uppdateringen WPS IE på 4 Klick på Tillämpa för att tillämpa dina ändringar direkt. 5 THOMSON TG185n talar om att konfigurationen lyckades. 6 Konfigurera din(a) trådlösa klient(er) med samma inställningar. 18

25 3 THOMSON TG185n som trådlös åtkomstpunkt Konfigurera WEP-kryptering Varning WEP har visat sig ha en del säkerhetsproblem. Vi rekommenderar starkt att du använder WPA-PSK i stället. Anvisningar Fortsättning från Konfigurera trådlös kryptering på sidan 16: 1 Avmarkera kryssrutan Aktivera WPS (Wifi-skyddad installation). 2 Välj WEP på listan Välj säkerhetsprincip. 3 Klicka på önskad nyckellängd (en längre nyckel ger högre säkerhet) på listan WEP-nyckellängd. 4 Välj: WEP64-ASCII om du vill använda en nyckel med fem alfanumeriska tecken. WEP64-Hex om du vill använda en nyckel med tio hexadecimala tecken (tecken från 0 till 9 och från A till F). WEP128-ASCII om du vill använda en nyckel med 13 alfanumeriska tecken. WEP128-Hex om du vill använda en nyckel med 26 hexadecimala tecken (tecken från 0 till 9 och från A till F). WEP152-ASCII om du vill använda en nyckel med 16 alfanumeriska tecken. WEP152-Hex om du vill använda en nyckel med 32 hexadecimala tecken (tecken från 0 till 9 och från A till F). 5 Ange den nätverksnyckel du vill använda i rutan intill det här valet. 6 Klicka på Tillämpa. 7 THOMSON TG185n talar om att konfigurationen lyckades. 8 Konfigurera din(a) trådlösa klient(er) med samma inställningar. 19

26 3 THOMSON TG185n som trådlös åtkomstpunkt 20

27 4 THOMSON TG185n som trådlös repeterare 4 THOMSON TG185n som trådlös repeterare Användning Använd det här läget om du vill utöka täckningen på trådlösa nätverk: Terminologi Den trådlösa åtkomstpunkten till vilken vi vill ansluta, kan vara både en fristående trådlös åtkomstpunkt eller en inbyggd trådlös åtkomst punkt (din Internet-gateway kan till exempel vara utrustad med en trådlös åtkomstpunkt). På följande sidor kallar vi den helt enkelt för din åtkomstpunkt. Konfigurera THOMSON TG185n Om din Internet-gateway: stöder WPS, se 4.1 Automatisk konfiguration (via WPS) på sidan 22. stöder inte WPS eller du vet inte om så är fallet eller inte, se 4.2 Manuell konfiguration (utan WPS) på sidan 26. I detta kapitel Detta kapitel hjälper dig att konfigurera THOMSON TG185n som en trådlös repeterare. 21

28 4 THOMSON TG185n som trådlös repeterare 4.1 Automatisk konfiguration (via WPS) WPS Med Wifi-skyddad installation (WPS) kan man enkelt och smidigt ansluta till nya trådlösa enheter på nätverket, utan att behöva ange alla trådlösa inställningar (SSID, kryptering osv.). Krav Din åtkomstpunkt måste stödja WPS. Kontrollera i åtkomstpunktens dokumentation att så är fallet. WPS måste vara aktiverat på THOMSON TG185n (Systemverktyg). Du kan endast använda WPS med följande säkerhetsnivåer: WPA-PSK WPA2-PSK Ingen kryptering Anvisningar Gör så här: 1 Flytta omkopplaren på baksidan av THOMSON TG185n till läget för repeterare. 2 Efter några sekunder tänds lysdioden Repeater (Repeterare) i grönt. 3 Anslut THOMSON TG185n till din åtkomstpunkt. THOMSON TG185n stöder följande alternativ för detta: Tryckknappskonfiguration (PBC): Det enklaste sättet att ansluta din åtkomstpunkt. Du behöver trycka på en knapp på både THOMSON TG185n och åtkomstpunkten. Ytterligare information finns i Tryckknappskonfiguration på sidan 23. Ange PIN-kod på åtkomstpunkten: THOMSON TG185n genererar en PIN-kod som du måste ange i åtkomstpunktens konfigurationsverktyg. Ytterligare information finns i Ange PIN-kod på åtkomstpunkten på sidan 24. Ange PIN-kod på THOMSON TG185n: Åtkomstpunkten genererar en PIN-kod som du måste ange i THOMSON TG185n webbgränssnitt. Ytterligare information finns i Ange PIN-kod på THOMSON TG185n på sidan 25. Din åtkomstpunkt kanske inte stöder alla alternativen. Ytterligare information finns i dokumentationen till åtkomstpunkten. 22

29 4 THOMSON TG185n som trådlös repeterare Tryckknappskonfiguration Anvisningar Gör så här: 1 Starta tryckknappskonfiguration på åtkomstpunkten. Ytterligare information finns i dokumentationen till åtkomstpunkten. 2 Tryck kort på WPS-knappen på THOMSON TG185n: 3 WPS-knappens lysdiod börjar blinka grönt. Om lysdioden inte börjar blinka, är inte WPS aktiverad på THOMSON TG185n. Ytterligare information om WPS finns i WPS fungerar inte på sidan WPS-knappens lysdiod lyser stadigt grönt när konfigurationen är klar. Efter några sekunder släcks lysdioden igen. 23

30 4 THOMSON TG185n som trådlös repeterare Ange PIN-kod på åtkomstpunkten Hämta THOMSON TG185n PIN-kod Du hittar TRÅDLÖS PIN: På etiketten på undersidan av THOMSON TG185n. I THOMSON TG185n webbgränssnitt: 1 Öppna din webbläsare och gå till 2 THOMSON TG185n webbgränssnitt öppnas. 3 Välj önskat språk (sv = svenska). 4 Klicka på Trådlösa inställningar på menyn Grundinställning. 5 Du hittar PIN-koden i rutan WPS-pin. Ange THOMSON TG185n på din åtkomstpunkt Gör så här: 1 Öppna åtkomstpunktens konfigurationsverktyg eller webbgränssnitt. 2 Starta WPS på åtkomstpunkten och välj att ange en PIN-kod. 3 Ange PIN-koden till THOMSON TG185n och följ anvisningarna. 24

31 4 THOMSON TG185n som trådlös repeterare Ange PIN-kod på THOMSON TG185n Hämta åtkomstpunktens PIN-kod Kontrollera i åtkomstpunktens dokumentation för att hitta åtkomstpunktens PIN-kod. Du kan hitta PIN-koden: På en etikett på höljet I konfigurationsverktyget eller webbgränssnittet Ange åtkomstpunktens PIN-kod i THOMSON TG185n webbgränssnitt Gör så här: 1 Öppna din webbläsare och gå till 2 THOMSON TG185n webbgränssnitt öppnas. 3 Välj önskat språk (sv = svenska). 4 Klicka på WPS-inställning på menyn Avancerad inställning. 5 Välj PIN och ange PIN-koden i rutan Pin-nummer under Välj WPS-metod. 6 Klicka på Skicka. 7 Fortsätt med konfigurationen i åtkomstpunktens konfigurationsverktyg eller webbgränssnitt. 25

32 4 THOMSON TG185n som trådlös repeterare 4.2 Manuell konfiguration (utan WPS) Detta behöver du Se till att du hand följande information till hands innan du börjar: Åtkomstpunktens nätverks-id (SSID). Åtkomstpunktens krypteringsnyckel/lösenordsfras (om säkerhet är aktiverat). Se åtkomstpunktens dokumentation om hur du hittar denna information. Anvisningar Innan du kan använda THOMSON TG185n som repeater, måste du utföra följande steg: 1 Ställ THOMSON TG185n i läget repeterare. 2 Tilldela en statisk IP-adress till din dator. 3 Konfigurera de trådlösa inställningarna på THOMSON TG185n. 4 Konfigurera IP-inställningarna på THOMSON TG185n (tillval). Ställ THOMSON TG185n i läget repeterare Gör så här: 1 Flytta omkopplaren på baksidan av THOMSON TG185n till läget för repeterare. 2 Efter några sekunder tänds lysdioden Repeater (Repeterare) i grönt. Tilldela en statisk IP-adress till din dator IP-adressen måste ligga mellan och Nätmasken måste vara Ytterligare information finns i 7.1 Tilldela statiskt IP till datorn på sidan 44. Konfigurera de trådlösa inställningarna på THOMSON TG185n Gör så här: 1 Öppna din webbläsare och gå till 2 THOMSON TG185n webbgränssnitt öppnas. 3 Välj önskat språk (sv = svenska). 4 Klicka på Trådlösa inställningar på menyn Grundinställning. 5 Sidan Trådlösa inställningar öppnas. 26

33 4 THOMSON TG185n som trådlös repeterare 6 Välj Universell repeterare under Trådlös konfiguration till repeterarläge. 7 Ange åtkomstpunktens SSID i rutan Nätverks-ID (SSID). 8 Välj samma kryptering som på åtkomstpunkten på listan Välj säkerhetsprincip. 9 Klicka på Tillämpa. 10 THOMSON TG185n talar om att konfigurationen lyckades. Konfigurera IP-inställningarna på THOMSON TG185n (tillval) Om du vill få åtkomst till THOMSON TG185n efter att den anslutits till åtkomstpunkten, måste du se till att de använder samma IP-område. Om din åtkomstpunkt också är en THOMSON-produkt, sker detta automatiskt och du behöver inte utföra några inställningar. Om du väljer att inte utföra den här konfigurationen eller om du inte känner till IP-inställningarna på din Internet-gateway, får du endast åtkomst till THOMSON TG185n genom att tilldela den en statisk IP-adress till din dator som är inom samma område som THOMSON TG185n. Ändra IP-inställningarna på THOMSON TG185n: 1 Klicka på Enhetens IP-inställningar på menyn Grundinställning. 2 Sidan Enhetens IP-inställningar öppnas. På den hör sidan kan du konfigurera IP-adressen till THOMSON TG185n. Välj: Tilldela enheten statisk IP-adress om du själv vill välja IP-adress till THOMSON TG185n. 1 Skriv in en IP-adress inom samma område som din Internet-gateway i rutan IP-adress. 2 Skriv in samma nätmask som din Internet-gateway i rutan IP-nätmask. 3 Ange IP-adresstyp på din Internet-gateway i rutan Gateway IP-adress. 4 Skriv ner denna IP-adress och nätmask. Från och med nu kan du endast nå THOMSON TG185n på denna adress. Använd DHCP för att automatiskt hämta en IP-adress till enheten om du vill att din åtkomstpunkt tilldelar en IP-adress till THOMSON TG185n. I detta fall behöver du inte ange IP-adress, IP-nätmask och Gateway IP-adress. 3 Klicka på Tillämpa. 4 Du kan nu ta bort Ethernet-kabeln från THOMSON TG185n och datorn. 27

34 4 THOMSON TG185n som trådlös repeterare 28

35 5 THOMSON TG185n som trådlös klient 5 THOMSON TG185n som trådlös klient Användning Använd det här läget om du vill lägga trådlös anslutning till en Ethernet-enhet (till exempel: en bärbar dator, en spelkonsol med Ethernet-anslutning ): Terminologi Den trådlösa åtkomstpunkten till vilken vi vill ansluta, kan vara både en fristående trådlös åtkomstpunkt eller en inbyggd trådlös åtkomst punkt (din Internet-gateway kan till exempel vara utrustad med en trådlös åtkomstpunkt). På följande sidor kallar vi den helt enkelt för din åtkomstpunkt. Standardbeteende Om THOMSON TG185n fortfarande använder sina standardinställningar, repeterar den automatiskt det starkaste osäkrade nätverket. Konfigurera THOMSON TG185n Om din åtkomstpunkt: stöder WPS, se 5.1 Automatisk konfiguration (via WPS) på sidan 30. inte stöder WPS eller du vet inte om så är fallet eller inte, se 5.2 Manuell konfiguration (utan WPS) på sidan

36 5 THOMSON TG185n som trådlös klient 5.1 Automatisk konfiguration (via WPS) WPS Med Wifi-skyddad installation (WPS) kan man enkelt och smidigt ansluta THOMSON TG185n till åtkomstpunkten, utan att behöva ange alla trådlösa inställningar (SSID, kryptering osv.). Krav Din åtkomstpunkt måste stödja WPS. Kontrollera i åtkomstpunktens dokumentation att så är fallet. Du kan endast använda WPS med följande säkerhetsnivåer: WPA-PSK WPA2-PSK Ingen kryptering Anvisningar Gör så här: 1 Flytta omkopplaren på baksidan av THOMSON TG185n till läget för klient. 2 Efter några sekunder tänds lysdioden Client (Klient) i grönt. 3 Konfigurera THOMSON TG185n med åtkomstpunktens trådlösa inställningar. THOMSON TG185n stöder följande alternativ för detta: Tryckknappskonfiguration (PBC): Det enklaste sättet att ansluta din trådlösa klient. Du behöver trycka på en knapp på både THOMSON TG185n och åtkomstpunkten. Ytterligare information finns i Tryckknappskonfiguration på sidan 31. Ange PIN-kod på THOMSON TG185n: Åtkomstpunkten genererar en PIN-kod som du måste ange i THOMSON TG185n webbgränssnitt. Ytterligare information finns i PIN-kod från åtkomstpunkten på sidan 32. Din trådlösa klient kanske inte stöder alla alternativen. Ytterligare information finns i dokumentationen till den trådlösa klienten. 30

37 5 THOMSON TG185n som trådlös klient Tryckknappskonfiguration Anvisningar Gör så här: 1 Starta tryckknappskonfiguration på åtkomstpunkten. Ytterligare information finns i dokumentationen till åtkomstpunkten. 2 Tryck kort på WPS-knappen på THOMSON TG185n: 3 WPS-knappens lysdiod börjar blinka grönt. 4 WPS-knappens lysdiod lyser stadigt grönt när konfigurationen är klar. Efter några sekunder släcks lysdioden igen. 31

38 5 THOMSON TG185n som trådlös klient PIN-kod från åtkomstpunkten Hämta åtkomstpunktens PIN-kod Kontrollera i åtkomstpunktens dokumentation för att hitta åtkomstpunktens PIN-kod. Du kan hitta PIN-koden: På en etikett på höljet I konfigurationsverktyget eller webbgränssnittet Ange PIN-koden i THOMSON TG185n webbgränssnitt Gör så här: 1 Öppna din webbläsare och gå till 2 THOMSON TG185n webbgränssnitt öppnas. 3 Välj önskat språk (sv = svenska). 4 Klicka på WPS-inställning på menyn Avancerad inställning. 5 Välj PIN och ange PIN-koden i rutan Pin-nummer under Välj WPS-metod. 6 Klicka på Skicka. 7 Fortsätt konfigurationen i åtkomstpunktens konfigurationsverktyg eller webbgränssnitt. 32

39 5 THOMSON TG185n som trådlös klient 5.2 Manuell konfiguration (utan WPS) Anvisningar Innan du kan använda THOMSON TG185n som repeterare, måste du utföra följande steg: 1 Ställ THOMSON TG185n i läget trådlös klient. 2 Tilldela en statisk IP-adress till din dator. 3 Anslut THOMSON TG185n till din åtkomstpunkt. 4 Konfigurera de IP-inställningarna på THOMSON TG185n. 5 Konfigurera din dator att hämta en IP-adress automatiskt. Ställ THOMSON TG185n i läget trådlös klient Gör så här: 1 Flytta omkopplaren på baksidan av THOMSON TG185n till läget för klient. 2 Efter några sekunder tänds lysdioden Client (Klient) i grönt. Tilldela en statisk IP-adress till din dator IP-adressen måste ligga mellan och Nätmasken måste vara Ytterligare information finns i 7.1 Tilldela statiskt IP till datorn på sidan 44. Anslut THOMSON TG185n till din åtkomstpunkt. Gör så här: 1 Öppna din webbläsare och gå till 2 THOMSON TG185n webbgränssnitt öppnas. 3 Välj önskat språk (sv = svenska). 4 Klicka Site-övervakning på menyn Enhetsstatus. 5 THOMSON TG185n visar alla åtkomstpunkter inom räckhåll. 6 Välj din åtkomstpunkt och klicka på Associera. 7 Om din åtkomstpunkt är säkrad, går THOMSON TG185n till sidan Trådlösa inställningar. Ange åtkomstpunktens lösenordsfras/nyckel och klicka Tillämpa. 8 THOMSON TG185n talar om att konfigurationen lyckades. 33

40 5 THOMSON TG185n som trådlös klient Konfigurera de IP-inställningarna på THOMSON TG185n Ändra IP-inställningarna på THOMSON TG185n: 1 Klicka på Enhetens IP-inställningar på menyn Grundinställning. 2 Sidan Enhetens IP-inställningar öppnas. På den hör sidan kan du konfigurera IP-adressen till THOMSON TG185n. Välj: Tilldela enheten statisk IP-adress om du själv vill välja IP-adress till THOMSON TG185n. 1 Skriv in en IP-adress inom samma område som din åtkomstpunkt i rutan IP-adress. 2 Skriv in samma nätmask som din åtkomstpunkt i rutan IP-nätmask. 3 Ange IP-adresstyp på din åtkomstpunkt i rutan Gateway IP-adress. 4 Skriv ner denna IP-adress och nätmask. Från och med nu kan du endast nå THOMSON TG185n på denna adress. Använd DHCP för att automatiskt hämta en IP-adress till enheten om du vill att din åtkomstpunkt tilldelar en IP-adress till THOMSON TG185n. I detta fall behöver du inte ange IP-adress, IP-nätmask och Gateway IP-adress. 3 Klicka på Tillämpa. 4 Ta bort Ethernet-kabeln från THOMSON TG185n och datorn. Konfigurera din dator att hämta en IP-adress automatiskt Ytterligare information finns i 7.2 Återställa datorns IP-inställningar på sidan

41 6 Grundläggande om THOMSON TG185n 6 Grundläggande om THOMSON TG185n I detta kapitel Ämne Sida THOMSON TG185n lysdioder 36 THOMSON TG185n webbgränssnitt 40 Spara/återställa konfigurationen 41 35

42 6 Grundläggande om THOMSON TG185n 6.1 THOMSON TG185n lysdioder Innehåll Det här kapitlet beskriver: Lysdiodernas status WPS-knappens lysdiod Ethernet lysdioder 36

43 6 Grundläggande om THOMSON TG185n Lysdiodernas status Introduktion På översidan av THOMSON TG185n finns ett antal lysdioder som indikerar enhetens status under normal drift. Power (Ström) Färg Status Beskrivning Grön Fast på Ström på, normal drift Av Ström av Wireless (Trådlöst) Färg Status Beskrivning Grön Blinkande Trådlös aktivitet Fast på Trådlös tjänst aktiverad, ingen aktivitet Av Ingen Ethernet-anslutning Access Point (Åtkomstpunkt) När lysdioden lyser fast grönt, är THOMSON TG185n i läget trådlös åtkomstpunkt. Ytterligare information finns i THOMSON TG185n lägen på sidan 3. Client (Klient) När lysdioden lyser fast grönt, är THOMSON TG185n i läget trådlös klient. Ytterligare information finns i THOMSON TG185n lägen på sidan 3. Repeater (Repeterare) När lysdioden lyser fast grönt, är THOMSON TG185n i läget repeterare. Ytterligare information finns i THOMSON TG185n lägen på sidan 3. 37

44 6 Grundläggande om THOMSON TG185n WPS-knappens lysdiod Introduktion Med WPS-knappen kan man ansluta THOMSON TG185n till andra trådlösa enheter. WPS Färg Status Beskrivning Grön Fast på Klienten registrerad via WPS Blinkande WPS-registrering pågår Av Ingen pågående WPS-registrering 38

45 6 Grundläggande om THOMSON TG185n Ethernet lysdioder Ethernet Till höger om Ethernet-uttaget, finns det en lysdiod som visar länkens tillstånd (eller aktivitet). Lysdiodstatus Av Fast på Blinkande Beskrivning Ingen anslutning på den här porten Ethernet-länk uppe Data flyttas från/till porten 39

46 6 Grundläggande om THOMSON TG185n 6.2 THOMSON TG185n webbgränssnitt Introduktion Med THOMSON TG185n webbgränssnitt kan du konfigurera THOMSON TG185n i din webbläsare. Krav JavaScript måste vara aktiverat i webbläsaren. Ytterligare information finns i webbläsarens hjälpfiler. IP-adressen för datorn måste ligga mellan och (till exempel ). Nätmasken måste vara Ytterligare information finns i 7.1 Tilldela statiskt IP till datorn på sidan 44. Åtkomst till THOMSON TG185n webbgränssnitt Gör så här: 1 Öppna webbläsaren. 2 Om THOMSON TG185n är inställd på: läget åtkomstpunkt, bläddra till läget trådlös klient, bläddra till läget repeterare, bläddra till Om du har ändrat IP-adressen till THOMSON TG185n under installationen, använd den här IPadressen för åtkomst till THOMSON TG185n webbgränssnitt. 3 THOMSON TG185n webbgränssnitt öppnas. 4 Du kan nu bläddra bland alla konfigurerbara objekten i THOMSON TG185n med menyn till vänster. Om du har skyddat THOMSON TG185n med ett lösenord, frågar THOMSON TG185n efter lösenordet. Ange lösenordet och klicka Logga in. 40

47 6 Grundläggande om THOMSON TG185n 6.3 Spara/återställa konfigurationen Introduktion När du har konfigurerat THOMSON TG185n enligt dina behov, kan det vara bra att spara din konfiguration för senare användning. Då kan du alltid återvända till din konfiguration om du skulle få problem. Säkerhetskopiera din konfiguration Gör så här: 1 Bläddra till THOMSON TG185n webbgränssnitt. 2 Klicka på Spara och återställ konfiguration på menyn Systemverktyg. 3 Klicka Spara till fil under Spara konfiguration. 4 THOMSON TG185n ber dig spara filen. 5 Spara filen på en lämplig plats. Återställa konfigurationen Gör så här: 1 Bläddra till THOMSON TG185n webbgränssnitt. 2 Klicka på Spara och återställ konfiguration på menyn Systemverktyg. 3 Klicka Bläddra under Återställ konfiguration. 4 Öppna din säkerhetskopierade fil. 5 Klicka på Återställ från fil. 6 THOMSON TG185n talar om att THOMSON TG185n måste starta om för att återställa konfigurationen. Klicka på OK. 7 THOMSON TG185n återställer din konfiguration. 8 Efter omstart återvänder THOMSON TG185n till hemsidan. 41

48 6 Grundläggande om THOMSON TG185n 42

49 7 Support 7 Support Introduktion Det här kapitlet försöker ge lösningar på problem som kan inträffa när du installerar och konfigurerar THOMSON TG185n. Om förslagen inte löser problemet, gå till support-sidorna på eller kontakta din tjänsteleverantör. Ämnen Det här kapitlet beskriver följande ämnen: Ämne Sida Tilldela statiskt IP till datorn 44 Återställa datorns IP-inställningar 48 Allmän felsökning på THOMSON TG185n 49 Återställa till standardinställningarna 52 43

50 7 Support 7.1 Tilldela statiskt IP till datorn IP-adresser I ett nätverk har varje enhet en unik adress, en IP-adress. Om en nätverksenhet vill kommunicera med ett annat nätverk, skickar den sitt meddelande till den IP-adressen. Varför en statisk IP-adress? IP-adresserna tilldelas normalt till din dator av en särskild server, DHCP-servern (Dynamic Host Configuration Protocol). Denna server kan vara integrerad i din Internet-gateway eller finns på Internet. Men eftersom THOMSON TG185n för tillfället inte är ansluten till någon av dessa, måste vi tilldela datorn en adress manuellt. Hur ställer jag in detta på min dator? Om din dator kör: Windows Vista, fortsätt med Tilldela en statisk IP-adress i Windows Vista på sidan 45. Windows XP, fortsätt med Tilldela en statisk IP-adress i Windows XP på sidan 46. Mac OS X, fortsätt med Tilldela en statisk IP-adress i Mac OS X på sidan 47. Om du har ett annat operativsystem, se operativsystemets hjälp. 44

51 7 Support Tilldela en statisk IP-adress i Windows Vista Anvisningar Gör så här: 1 Klicka på Nätverk på Windows Start-meny. 2 Klicka på Nätverks- och delningscenter i det översta fältet. 3 Klicka på Hantera nätverksanslutningar på listan Aktiviteter. 4 Högerklicka på Anslutning till lokalt nätverk och klicka Egenskaper. Om Windows frågar efter din behörighet, klicka Fortsätt. 5 Fönstret Egenskaper för anslutning till lokalt nätverk öppnas. Välj Internet Protocol Version 4 (TCP/IPv4) på listan Denna anslutning använder följande objekt och klicka Egenskaper. 6 Fönstret Egenskaper för Internet Protocol Version 4 (TCP/IPv4) öppnas. Välj Använd följande IP-adress. 7 Skriv in en IP-adress mellan och (till exempel ) i rutan IP-adress. 8 Skriv in i rutan Nätmask. 9 Klicka på OK. 10 Klicka på OK. 45

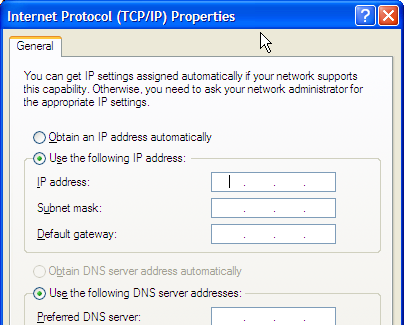

52 7 Support Tilldela en statisk IP-adress i Windows XP Anvisningar Gör så här: 1 Klicka på Kontrollpanelen på Windows Start-meny. 2 Dubbelklicka Nätverksanslutningar, (växla om nödvändigt först till Klassiskt läge). 3 Högerklicka på Anslutning till lokalt nätverk och klicka Egenskaper. 4 Fönstret Egenskaper för anslutning till lokalt nätverk öppnas. Välj Internet Protocol (TCP/IP) på listan Den här anslutningen använder följande objekt och klicka Egenskaper. 5 Fönstret Egenskaper för Internet Protocol (TCP/IP) öppnas. Välj Använd följande IP-adress. 6 Skriv in en IP-adress mellan och (till exempel ) i rutan IP-adress. 7 Skriv in i rutan Nätmask. 8 Klicka på OK. 9 Klicka OK. 46

53 7 Support Tilldela en statisk IP-adress i Mac OS X Anvisningar Gör så här: 1 Klicka System Preferences (Systeminställningar) i Apple-menyn. 2 Klicka Network (Nätverk) under Internet & Network (Internet och nätverk). 3 Välj Built-in Ethernet (Inbyggt Ethernet) och klicka Configure (Ställ in). 4 Välj Manually (Manuellt) på listan Configure IPv4 (Konfigurera IPv4). 5 Skriv in en IP-adress mellan och (till exempel ) i rutan IP Address (IP-adress). 6 Skriv in i rutan Subnet Mask (Delnätsmask). 7 Klicka på Apply Now (Utför). 47

54 7 Support 7.2 Återställa datorns IP-inställningar MS Windows Använd samma tillvägagångssätt som beskrivs i 7.1 Tilldela statiskt IP till datorn på sidan 44, men välj Erhåll en IP-adress automatiskt i stället för Använd följande IP-adress. Mac OS X Använd samma tillvägagångssätt som beskrivs i 7.1 Tilldela statiskt IP till datorn på sidan 44, men välj Using DHCP (Använder DHCP) i stället för Manually (Manuellt) i listan Configure IPv4 (Konfigurera IPv4): 48

55 7 Support 7.3 Allmän felsökning på THOMSON TG185n THOMSON TG185n fungerar inte Om ingen av lysdioderna tänds, kontrollera att: THOMSON TG185n är ansluten till ett nätuttag. Du använder rätt nätadapter till THOMSON TG185n. Spännings- och strömkraven för THOMSON TG185n visar tydligt på etiketten på undersidan av THOMSON TG185n. Använd endast nätadaptern som medföljer THOMSON TG185n. Kan inte kontakta THOMSON TG185n Om du inte kan kontakta THOMSON TG185n pga. felkonfiguration, gör en hårdvaruåterställning till standardinställningarna enligt beskrivningen i 7.4 Återställa till standardinställningarna på sidan

56 7 Support Felsöka trådad anslutning Ethernet lysdiod tänds inte Kontrollera att: Ethernet-kabeln är ordentligt ansluten till Ethernet-uttaget på THOMSON TG185n och din dator. Du använder rätt kabeltyp till din Ethernet-utrustning och är minst UTP CAT5 med RJ-45-kontakter. 50

57 7 Support Felsöka trådlös anslutning WPS fungerar inte Kontrollera att WPS är aktiverat på THOMSON TG185n: 1 Bläddra till THOMSON TG185n webbgränssnitt. 2 Klicka på Trådlösa inställningar på menyn Grundinställning. 3 Sidan Trådlösa inställningar öppnas. 4 Markera kryssrutan Aktivera WPS. 5 Klicka på Tillämpa. 6 THOMSON TG185n talar om att konfigurationen lyckades. Ingen trådlös anslutning Kontrollera att: Åtkomstpunkten och de trådlösa klienterna tillåts att ansluta genom trådlösa kanaler enligt definition för på den reglerande lokala domänen. Den trådlösa klienten är konfigurerad med rätt trådlösa inställningar (SSID, säkerhetsinställningar). Kontrollera signalstyrka i den trådlösa klientens hanterare. Om signalen är svag, flytta på THOMSON TG185n eller rikta antennen på THOMSON TG185n för bästa signalstyrka. Kontrollera att den trådlösa klienten adapter är aktiveras (meddelande liknande "radio på"). Dåligt trådlös anslutning eller räckvidd Försök med följande: Ändra åtkomstpunktens trådlösa kanal. Om du använder en repeterare, glöm inte att ändra även den. Kontrollera att åtkomstpunkten och de trådlösa klienterna tillåts att ansluta genom trådlösa kanaler enligt definition för på den reglerande lokala domänen. Kontrollera åtkomstpunktens placering i byggnaden. Använd kryptering med WPA(2)-PSK. Ändra trådlös kanal på THOMSON TG185n i läget åtkomstpunkt Gör så här: 1 Bläddra till THOMSON TG185n webbgränssnitt. 2 Klicka på Trådlösa inställningar på menyn Grundinställning. 3 Sidan Trådlösa inställningar öppnas. 4 Välj en kanal på listan Kanal. 5 Klicka på Tillämpa. 6 THOMSON TG185n talar om att konfigurationen lyckades. 51

58 7 Support 7.4 Återställa till standardinställningarna Återställa THOMSON TG185n Om du inte längre kan ansluta till THOMSON TG185n eller om du vill göra en ny installation, kan det vara bra att utföra en återställning till standardinställningarna. Varning Återställning till standardinställningarna raderar alla konfigurationsändringar du har gjort. Du måste därför konfigurera om THOMSON TG185n återställningen. Anvisningar Gör så här: 1 Använd en penna eller ett utvikt gem och tryck in Återställ-knappen i sju sekunder. 2 Släpp Återställ-knappen. 3 THOMSON TG185n återställer den ursprungliga konfigurationen och startar om. 52

59

60 THOMSON Telecom Belgium Prins Boudewijnlaan Edegem THOMSON All rights reserved..
