1 Färgsättning fasadbokstäver PARKKONTOR RAL-koder: Grön 6002 Röd 2010 Rosa 3014 Blå 5010 Byggstudio

2 BAKGRUND Folkets parks parkkontor uppfördes 2013 av Malmö stad. Beställare var Gatukontoret och projektet drevs i samarbete med Serviceförvaltningen, stadsfastigheter. Bygggnaden inhyser arrangemangsenheten för Folkets park. BYGGNAD Byggnaden är ritad av Torsten Persson, arkitekt SAR/MSA, stadsfastigheter, lokalutveckling. Arrangemangsenheten med Mårthen Gunnarsson i spetsen önskade sig en byggnad som var en korsning mellan Villa Villekulla, flygledartornet på Arlanda och ett kråkslott. Till detta lades Torstens vision om en ren och avskalad byggnad gällande utformningen och att den skulle kläs med grönska för att fysiskt bli en del av parken. Platskontoret Läget i parken är centralt och strategiskt, mitt i korsningen mellan två starka gångstråk. Med sin placering i parkens ytterkant längs med Falsterbogatan skapar byggnaden tillsammans med Moriskan ett öppet rum mitt i parken. Huset bildar även en fin fond från Norra Parkgatans entré och accentuerar det stråk som i framtiden ska öppnas upp rakt igenom parken ut mot Falsterbogatan. Lokalerna är utformade för en permanent styrka på 5 personer. Under sommarhalvåret utökas antalet personer i byggnaden med säsongsarbetare och projektanställda. Brandskyddskoumentationen begränsar antalet till maximalt 30 personer per våningsplan. Byggnaden är uppförd som ett passivhus. Teknik och våtrumsenheter är placerade i bottenvåningen medan kontorslokaler återfinns på våning 2 och 3. Byggnaden består av två brandceller med utrymning via trapphall samt utvändiga terrasser och trappor. 1. Malmö MALMÖ Mårthen Gunnarssons inspirationsbilder 1 kartor.eniro.se - Skriv ut

3 BOTTENVÅNING På bottenvåningen ligger ett vaktkontor i anslutning till entrén. Även personalutrymmen såsom kök och WC är placerade här. Med en egen entré ligger en studio som är tänkt att användas som loge för artister. VÅNING 2 Våning 2 är utformad som renodlade kontorslokaler för arrangemangsenheten. VÅNING 3 På våning 3 återfinns en kreativ lounge samt en konferens- och utbildningslokal. Båda tänkta att kunna bokas in och användas av andra förvaltningar i Malmö. Samtliga våningplan har utgång till terrass eller uteplats. Tidiga skisser Torsten Persson 2

4 MATERIAL Grundläggningen består av betongplatta på mark där betongen stålslipats till färdigt invändigt ytskikt. Våning 2 och 3 består av betongbjälklag med ytskikt av linoleum i en grå nyans. Ytterväggarna är murade med 500mm tjocka leca isoblock som är putsade på både ut- och insidan. Bärande stomme består av betongelement med kompletterande innerväggar av murad leca. Ytterdörrar och fönster är tillverkade av pulverlackerad aluminium. Torstens vision med en enkel och avskalad byggnad har invändigt fått ett uttryck i fasta undertak av gråa träullsplattor där ventilationskanaler, don och rör är synliga. Innerdörrar består av massivdörrar med laminat. Foder och socklar är tillverkade av klarlackad björkplywood. Fönsterbänkar samt köksluckor är utförda av kompaktlaminat. Terrasser och yttertak har klätts med gjutasfalt respektive sedum. Det Kreativa rummet på våning 3 har fått en mjuk heltäckningsmatta i grönt för att fånga upp det gröna tak man skymtar utifrån fönstret. Vajrar för klätterväxter återfinns på fasaderna för att växter om några år ska ha omfamnat byggnaden. INSTALLATIONER Värmesystem Gaspanna med vattenburet radiatorsystem. Ventilation 1st till- och frånluftsaggregat med värmeåtervinning. Ventilationssystemet är behovsstyrd via närvarogivare i varje rum. El 5-ledarsystem Brand-, inbrottslarm och passagesystem är integrerat i byggnaden. Illustration Joëlle S:t Laurent 3

5 oder: 5010 sa 3014 d 2010 ön 6002 L-koder: FÄRGSKALA Färgskalan utomhus med gul puts är anpassad till kringliggande byggnader däribland Amiralen med sitt gula limhamnstegel. Accentfärg i rosa på fönster och solskydd samt röda dörrar är hämtade från FOLKETS PARKS färgprogram. Även invändig färgsättning har hämtats från färgprogrammet. Kulörerna återfinns på hiss, köksinredning och dörrar. Samtliga innerväggar är vitmålade. Blå 5010 INREDNING Möbler och gardiner är valda utifrån funktion samt ett uttryck som understryker det lekfulla och hemtrevliga. Det ska gå bra att dra dit och komplettera med andra möbler med olika stilar utan att tappa helheten. Rosa 3014 YTOR Bottenvåning Våning 2 Våning3 Röd 2010 Grön 6002 RAL-koder: 165m² BTA 98m² BTA 73m² BTA Rumshöjd varierar mellan 2755mm och 3335mm. TEKNISK PRESTANDA Byggnaden är projekterad för 58kWh/m²/år. Stadsfastigheters projekteringsanvisningar anger max 70kWh/m²/år. PROJEKTERING Projektledning utfördes av Kenneth Rosengren Stadsfastigheter samt Björn Östbard Teknikfunktion. Projektering av A-handlingar samt invändig färgsättning och inredning utfördes av arkitekt Joëlle S:t Laurent och arkitekt SAR/MSA Maria Lindgren, Serviceförvaltningen, stadsfastigheter, lokalutveckling. Generalentreprenör ER-HO Bygg AB. Projektkostnad 12 milj. SEK. SITTBÄNK Den utvändiga sittbänken är av pagodträ från det tidigare sk NK-trädet i Malmö. Bänken designades av Torsten Persson i samband med omgestaltningen av parkens entré från Amiralsgatan år Sittbänken NOT

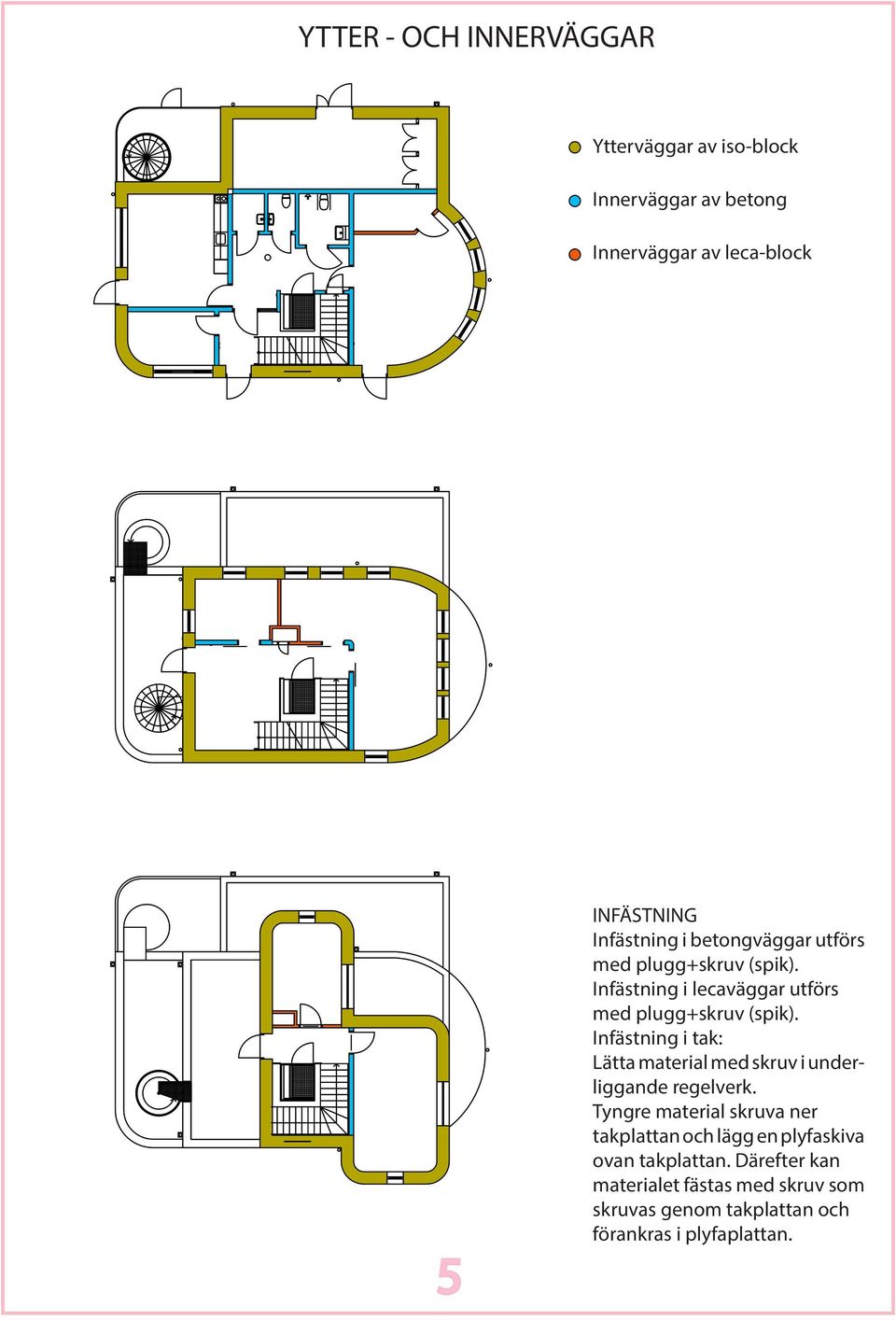

6 YTTER - OCH INNERVÄGGAR Ytterväggar av iso-block Innerväggar av betong Innerväggar av leca-block 5 INFÄSTNING Infästning i betongväggar utförs med plugg+skruv (spik). Infästning i lecaväggar utförs med plugg+skruv (spik). Infästning i tak: Lätta material med skruv i underliggande regelverk. Tyngre material skruva ner takplattan och lägg en plyfaskiva ovan takplattan. Därefter kan materialet fästas med skruv som skruvas genom takplattan och förankras i plyfaplattan.

7 PERSONBELASTNING Teknik Pausrum 12 p Vakt 2 p Förråd Loge/studio 8p Kontor 2p Kop./ förvaring Kontor 8p Kreativ lounge 8p Utbild./ konferens 10p 6

8 VID KOMPLETTERING AV MÖBLER OCH GARDINER Köksstolar Lilla Åland Grå nr 51 Stolab Besöksstol Fame Johanson Design Gardiner Cluster Ljungbergs Trevira samt Ausbrenner Stolstyg Network Ljungbergs röd/orange och grön/lime 7
