Lite verktyg och metoder Illustrator CS2

Transkript

1 Lite verktyg och metoder Illustrator CS2

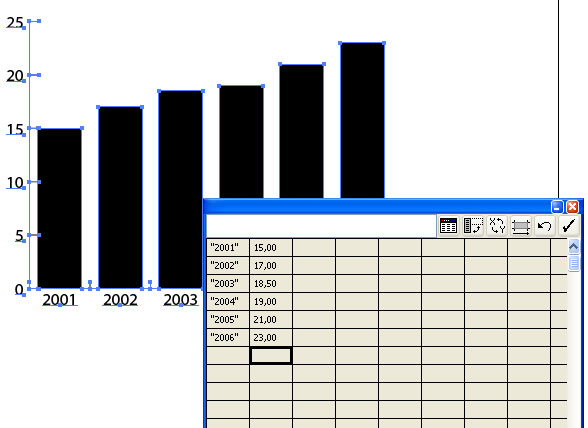

2 Diagram Med Illustrator kan du göra diagram med ett verktyg i verktygslådan. Du kan välja mellan olika typer av diagram de vanligaste är stapeldiagram och cirkeldiagram. Stapeldiagram är bra för att visa utveckling och annat jämförande, cirkeldiagram är bra för att visa andelar. Viktigt: om du dubbelklickar på dagramsymbolen i verktygslådan får du upp en dialogruta med inställningar för de olika diagramtyperna. Illustrator kan importera tabelldata för att skapa diagram men endast som sk tabbad text (.txt-format, där tabbar utgör kolumngräns och retur (nytt stycke) utgör radgräns. Blir diagrammet inte vad du tänkt dig pröva att vända på rader till kolumner o tvärtom. Med den här knappen ritar Illustrator upp det diagram du har specificerat med siffror. Observera att det sitter citationstecken kring årtalen i detta diagram - då vet programmet att årtalen ska vara kategorier och inte värden. Det skapade diagrammet är grupperat i flera nivåer. Om du delar upp en gång kommer du åt själva staplarna eller cirkelsegmenten och kan välja t ex linje el luddskuggor på dem. Delar du upp fler gånger kan du färglägga de olika staplarna etc. Markerar du texten med den svarta pilen kan du, med paletten Tecken, typsätta alltihop på en gång. 2

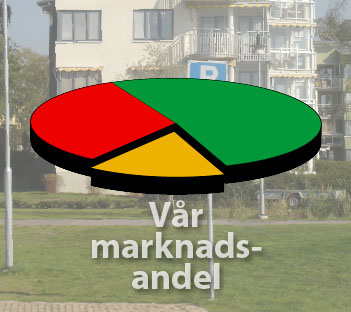

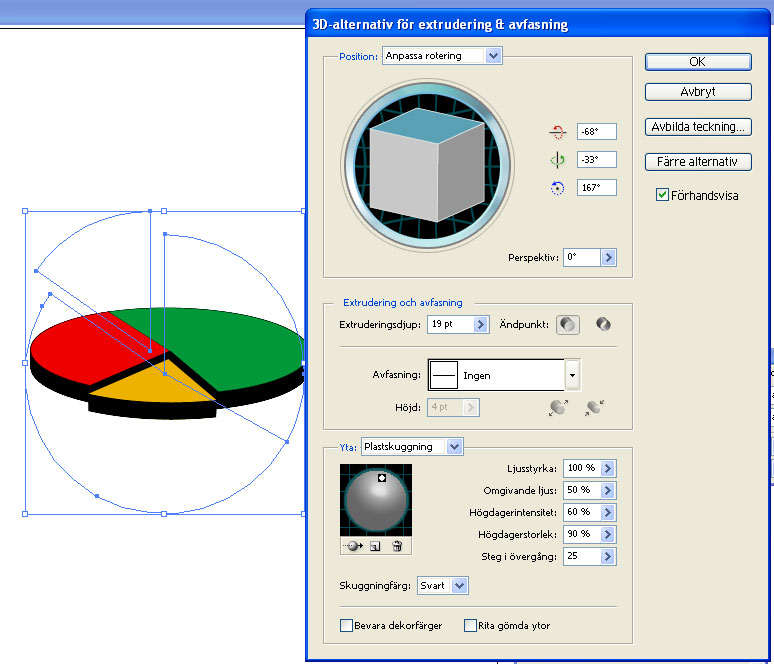

3 Tips cikeldiagramet kan bli riktigt fräckt med Illustrators 3D-effekt. Se då till att det är grupperat innan effekten appliceras. Annars blir det konstigt. Tips 2: Se diagrammen som Illustrator producerar som en grund, som du sedan kan utveckla till något unikt, med penslar, fotomontage etc.

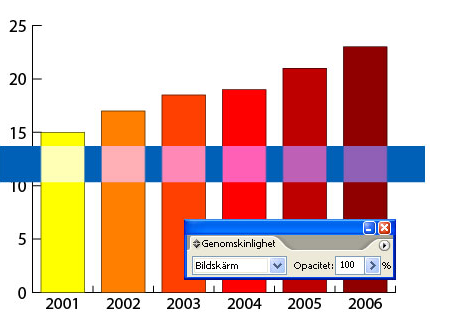

4 Genomskinlighet Illustrator har stora genomskinlighetsmöjligheter. Dels kan man helt enkelt göra föremål mer el mindre genomskinliga med paletten Genom skinlighet>opacitet. T ex för att lägga ett vitt textfält på en bild, eller vit halvgenomskinlig text (gärna m luddskugga då ) Ja, just det Luddskugga. Det är också, jämte Ludd en genomskinlighetseffekt. Viktiga genomskinlighetseffekter är palettens Blandningslägen. Mest användbar där är Multiplicera, som blandar färgerna på överlappande objekt på det sätt som vi är vana vid (dvs blått+gult=grönt ju fler färger desto mörkare.vitt försvinner. Jfr två diabilder som läggs över varandra. Effekten blir som övetryck) Blandningsläget Bildskärm fungerar precis tvärtom (ju fler färger desto ljusare, R+G+B=Vitt, Svart försvinner. Som en, ja, bildskärm fungerar).

5 Banhanteraren Banhanteraren är ett av de tuffaste verktygen i Illustrator Här kan du sätta ihop objekt, slå hål i (stansa) objekt, skära sönder objekt etc. Observera att flera av knapparna kräver färdigställning efterår. Objekten jag utgått ifrån. Lägger ihop Beskär den undre med den övre. Stansar Överlappet blir kvar Överlapper försvinner Beskär den övre med den undre. Skär efter alla banor. Bättre än skalpellen. Undre objektet får form efter det övre. Undre objektet får form efter det övre. De här objekten har jag dragit isär lite för att effekten av dessa skärfunktioner ska framgå. Överlappet blir kvar - undre objektet. Fyllningen blir linje (kontur).

6 Direktkalkering I Illustrator CS2 finns en ny kalkeringsfunktion Direktkalkering. Med den kan en monterad pixelbild blixtsnabbt vektoriseras enligt inställningar som du hittar här. Du kan också skapa en egen vektoriseringsprofil här. Detta är en rätt så avancerad funktion som i stort motsvarar det gamla Adobe Streamlines möjligheter. Fast precis som med Streamline förvänta dig inte att programmet vektoriserar loggor o annat perfekt. Men den kan spara mycket arbete åt dig. Och glöm inte att färdigställa.

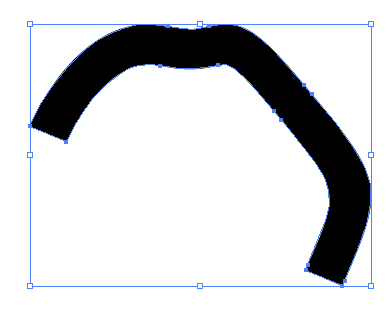

7 Färdigställning Förr var det viktigt att färdigställa varenda övertoning. Det är det inte längre, i och med att ripparnas programvara utvecklats. Däremot kan det vara bra att färdigställa lite mer komplicerade effekter, t ex ovan nämnda 3D-effekter. Även sammanslagningsfunktionen i Banhanteraren blir riktig först efter färdigställning. Färdigställning heter Expand på engelska, och vad som händer är att objekt som egentligen bara är en matematisk funktion förvandlas till ett riktiga tryckbara objekt bestående av banor och fyllningar (sånt en RIP vill ha.) Färdigställa övertoningar - inte nödvändigt längre. Vanlig fråga om färdigställning: När jag färdigställer en linje så får jag kvar själva ursprungsbanan, som jag sedan mödosamt får plocka bort med den vita pilen. Svar: När du färdigställer - kryssa ur rutan Fyllning. Annars lämnas banan kvar för att avgränsa just fyllningen. Så försvann den förargliga banan.
