1 Hörselsinnet Mats Ulfendahl Centrum för hörsel- och kommunikationsforskning Karolinska Institutet & Karolinska Universitetssjukhuset Hörselsnäckans funktion (courtesy of Jim Hudspeth) Ljudkälla Lufttryck Sinusvåg Normalt lufttryck Scala vestibuli Scala media Scala tympani Cortiska organet Pujol et al.; 1

2 Benlabyrinten & hinnlabyrinten Scala vestibuli Scala media Stria vascularis Scala tympani N. VIII Spiralgangliet Ganglion spirale cochleae Basilarmembranet Hensenceller Yttre tunneln Tectorialmembranet Pelarceller Deitersceller Basilarmembranet Cortis tunnel Space of Nuël Afferenta Efferenta From Remy Pujol et al.; 2

3 10-20 fibrer/ihc Receptor 10 OHC/fibrer Effektor Sinneshårsbunt (stereocilier) på en yttre hårcell Spetsen = apex (lågfrekvensområdet) Deiterscell Basen (högfrekvensområdet) Scala vestibuli Perilymfa Scala media Endolymfa Endolymfa Scala tympani Perilymfa 3

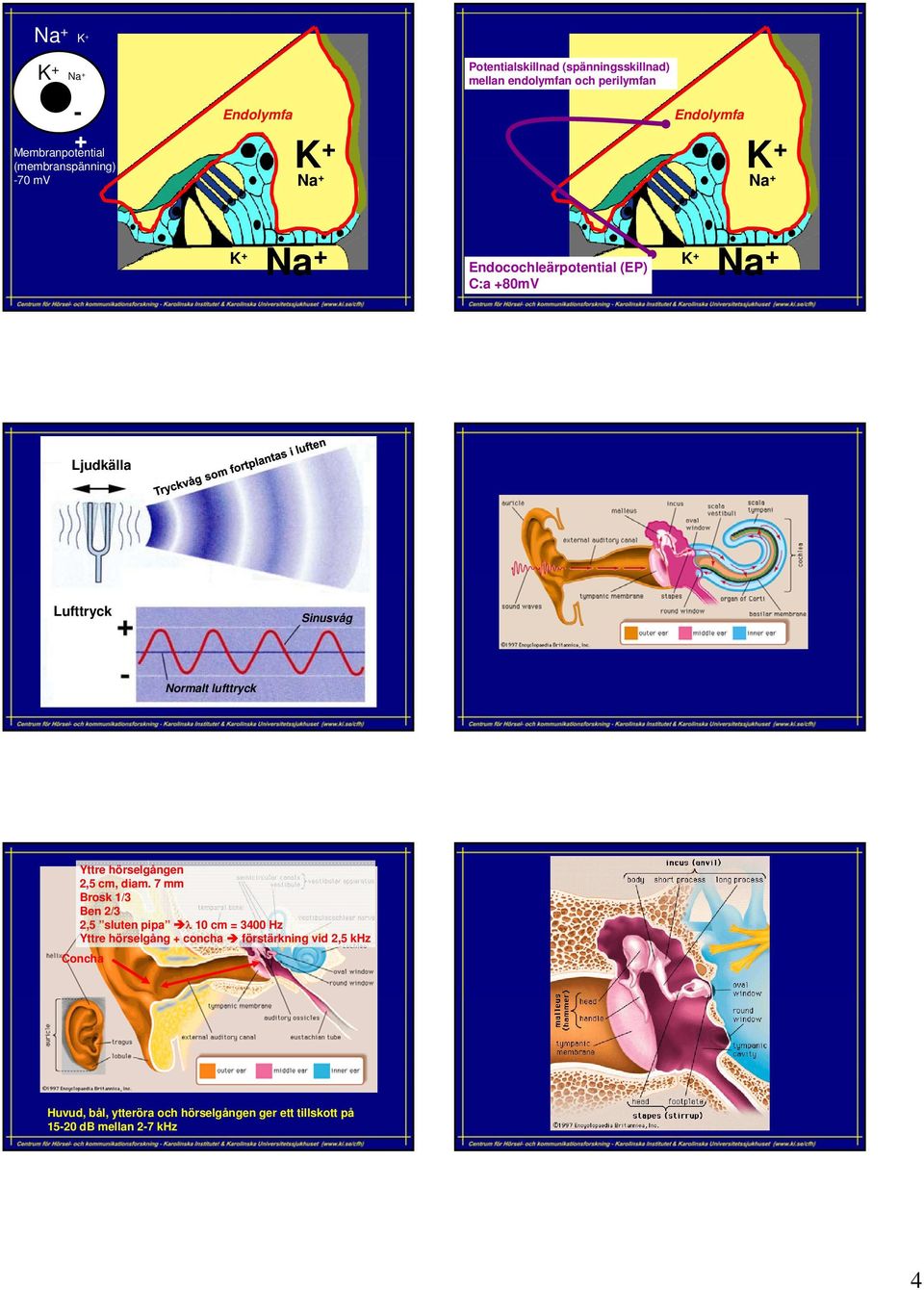

4 Na + K + K + Na Membranpotential (membranspänning) -70 mv Endolymfa K + Na + Potentialskillnad (spänningsskillnad) mellan endolymfan och perilymfan Endolymfa K + Na + K + Na + Endocochleärpotential (EP) C:a +80mV K + Na + Ljudkälla Lufttryck Sinusvåg Normalt lufttryck Yttre hörselgången 2,5 cm, diam. 7 mm Brosk 1/3 Ben 2/3 2,5 sluten pipa λ 10 cm = 3400 Hz Yttre hörselgång + concha förstärkning vid 2,5 khz Concha Huvud, bål, ytteröra och hörselgången ger ett tillskott på db mellan 2-7 khz 4

5 Mellanörat Förbättrar hörtröskeln Skydd mot infektion och skada på innerörat Volymkontroll Mellanörat Förbättrar hörtröskeln Impedansanpassning - hydraulisk överföring (trumhinnan>>ovala fönstret) - hörselbenen fungerar som hävstänger - trumhinnans form och krökning (Ger c:a 30 db) Differentiell stimulering av ovala fönstret Ger totalt db Mellanörat Volymkontroll Främst stapediusmuskeln Minskar överföringen av ljud <1-2 khz med 20 db Aktiveras av: - buller (>80 db SPL) - eget tal - beröring av huden kring örat Ger: - Skydd (men lång latens) - Tar bort egna ljud - Förbättrad taluppfattning 5

6 Shearing motion (glidande rörelse) mellan tectorialmembranet och reticularmembranet Deflektion (böjning) av sinneshårsbuntarna Motion upwards Resting position (silence) Motion downwards Sears Tower 443 m Riktningskänslighet Tip links (Furness & Hackney, 1995) Flock,

7 Gating-spring model K + Endolymph Perilymph Pickles & Corey, 1992 Holt et al., 2002 Adaptation Gating-spring model K + K + Endolymph Perilymph Pickles & Corey, 1992 Pickles & Corey, 1992 K + must be removed Gap junctions K + recycling Rabionet et al., Trends in Mol Med 7

8 Gap junctions Cohen-Salmon et al., 2002 Travelling wave Givelberg&Bunn.mov (Givelberg & Bunn, Caltech) Base Distance along the cochlea Apex von Bekesy,

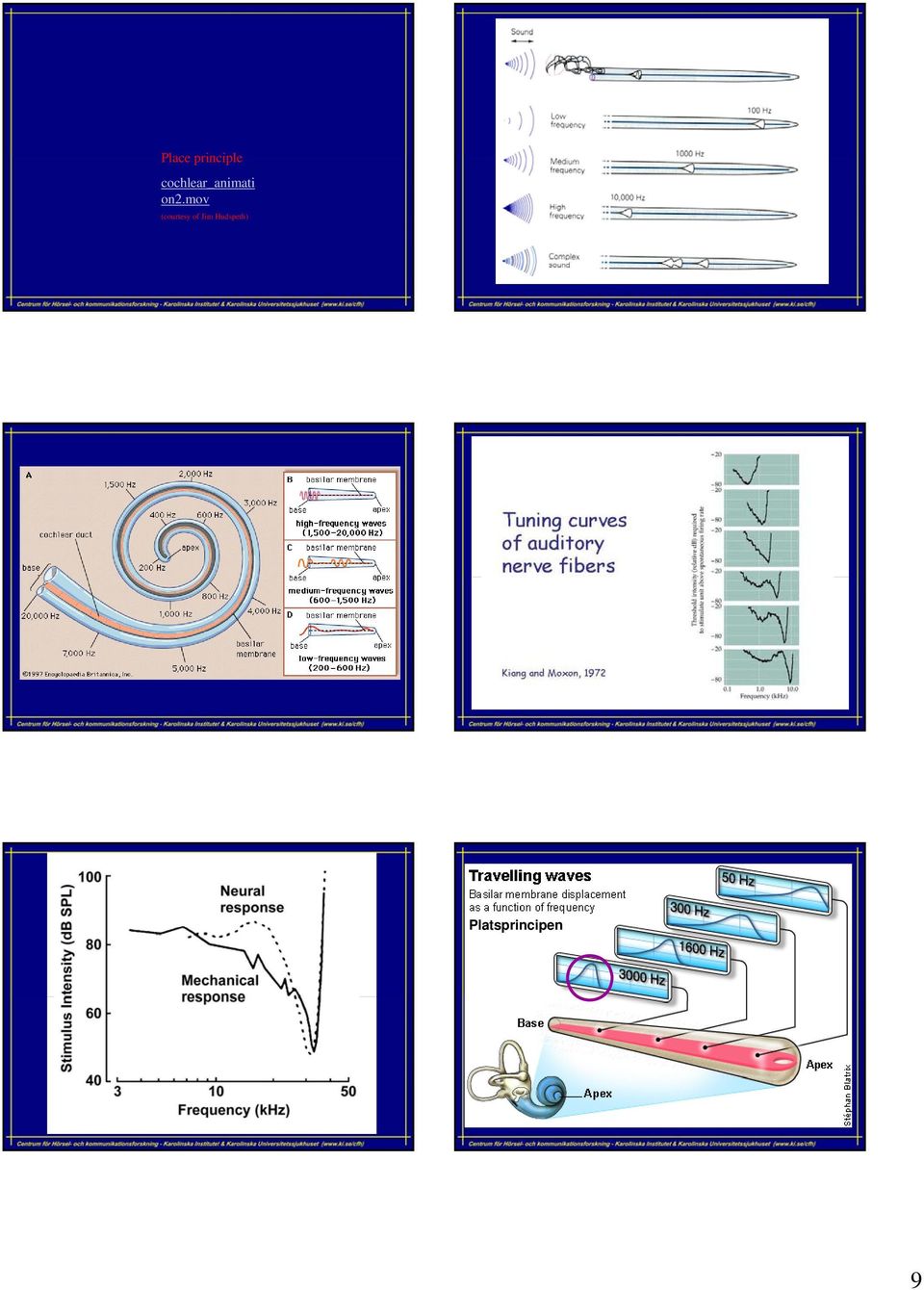

9 Place principle cochlear_animati on2.mov (courtesy of Jim Hudspeth) Platsprincipen 9

10 Frekvensanalys Platsprincipen mekanisk analys; >5 khz Stimulus (ljud) Faslåsning <5 khz Svar (nervimpulser i hörselnerven) Faslåsning Ljudvåg Nervcell Ljudvåg Nervcell A Faslåsning När flera nervfibrer samarbetar kan deras gemensamma fyrningsmönster följa högre frekvenser Nervcell B Nervcell C A+B+C En nervcell behöver inte fyra vid varje cykel för att vara faslåst Hz Sinuston Nervcell 5 ms 1 cykel 2 cykler 3 cykler så länge den fyrar vid samma punkt i cykeln (dvs samma fas) varje gång 10

11 >5 khz Stapes Stimulus <5 khz tid (Fridberger et al., J Neurosci 2004) Elektromotilitet - en unik egenskap hos de yttre hårcellerna Fastest biological motor (Ashmore, 1989) 11

12 Outer hair cell motility Prestin 0mV -70 mv Holley & Ashmore, 1988 Binding site Cl - Dallos & Fakler, 2002 Den cochleära förstärkaren Amplification Geleoc & Holt, 2003 Förstärkning Ljud från örat Otoakustiska emissioner Spontana - stimulusutlösta Hergils, Läkartidningen

13 Click-evoked emission Distortion i product Kemp, 2002 Hörselbanorna Adapted from Monaural Cues Loudness Doppler shift Sound Localization Binaural Cues Interaural time differences Interaural phase differences Interaural intensity differences Loudness Sound sources are louder when they are closer than when they are farther away. A sound source that increases in loudness is perceived as approaching. A sound source that decreases in loudness is perceived as retreating. Knowledge about loudness guides interpretation. 13

14 Doppler Effect When a moving sound source is perceived by a stationary listener, the frequency of the sound shifts depending on whether the source is approaching or retreating. We often experience the Doppler effect we police cars and ambulances pass by us quickly. Frequency shifts up as ambulance approaches Frequency shifts down as ambulance approaches Binaural Cues to Location Azimuth 180 We have two ears. We can infer the location of a sound source by comparing the sound input to the two ears. Having ears on the left and right side of our head (rather top and bottom) allows us localize sounds in azimuth. 90 Right 90 Left 0 Interaural Time Differences When the sound source is directly in front of the listener, the sound arrives at both ears at the same time. Interaural Time Differences When the sound source is to the left of the listener, the sound arrives at the listener s left ear before it arrives at the right ear. Sound Source Sound Source 14

15 Phase differences as cue to location Phase differences as cue to location Sound Source Sound Source Left Ear Right Ear Left Ear Right Ear Phase Differences are less effective for high frequency sounds Left Ear Right Ear Interaural Intensity Differences (IID) There is a lot of solid head between our ears. Sound doesn t travel well through our heads: sound shadow. Based on phase differences alone, the sound source be perceived in front (or behind the listener) Sound Source Sound Source Ljudlokalisation Ett öra Ljudstyrka Doppler-effekten Två öron Tidsskillnad (fasskillnad) vid låga frekvenser (<2000 Hz) Intensitetsskillnad vid höga frekvenser (>2000 Hz) 15

16 Bullerskador Temporära Permanenta Borg et al., Scand Audiol X X 16

17 Nervceller i spiralgangliet Hörselorganet X Nervceller i spiralgangliet Elektrod (cochleaimplantat) Elektrod (cochleaimplantat) 17
