Automatiskt ljusnivåregleringssystem. Packlista

Transkript

1 Tack för ditt köp av Smarteye nivåregleringssystem. Nivåregleringssystemet används för att erhålla en helautomatisk nivåreglering av xenonkonverterade halvljus och förutsätter att en manuellt justerbar nivåreglering till strålkastaren är fabriksmonterad. Tänk på att installationen kräver att man har vissa grundläggande kunskaper med fordonsel, vid minsta osäkerhet kontakta en behörig fordonselektriker! Observera att garantier upphör att gälla om man av misstag skulle kortsluta nivåregleringssystemet! Före anslutning av kablar kontrollera alltid polaritet med mätinstrument! Packlista Givare Reglage (Setter) Kabel D Sida 1

2 Givare Reglage (setter) Kabel D Sida 2

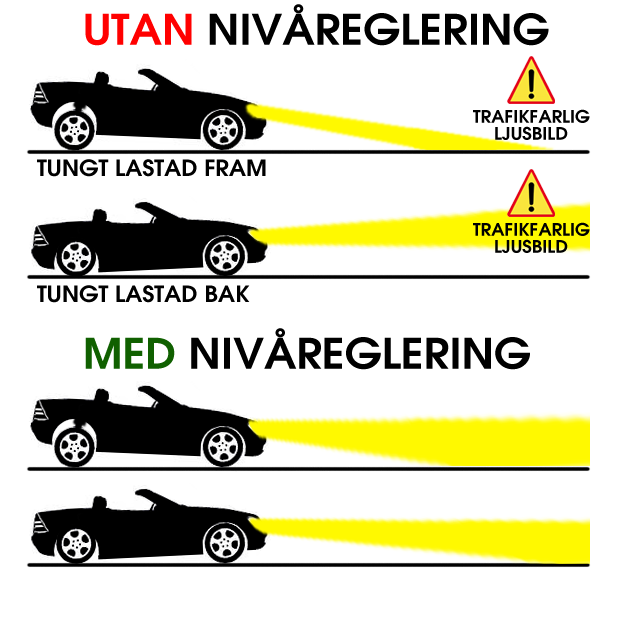

3 Xenonkonvertering av halvljus Vid xenonkonvertering av halvljus bör xenonsystemet ha en angiven effekt av 35 Watt och xenonlampans färgtemperatur bör ligga mellan 4300 eller 5000 Kelvin. Ett automatiskt ljusnivåreglereringsystem kan eftermonteras på samtliga 12 volts fordon som har ett manuellt nivåreglereringsystem med styrreglage. För att xenonkonvertering av halvljus ska vara lagligt inom EU och godkännas av Svensk Bilprovning vid en besiktning ställs krav på installation av automatisk ljusnivåregleringssystem samt strålkastarrengörare. Eftermontering av xenonlampor på fordonets halvljus innebär att fabriksmonterade halogenlampor bytes ut mot xenonlampor, som alltid är anslutna till drivdon. Det kraftfulla xenonljuset innebär att trafiksäkerheten förbättras avsevärt vid mörkerkörning. Typgodkännande enligt ECE Möjligheten att eftermontera strålkastare med xenonljus (HID) infördes i de svenska föreskrifterna den 1 januari 2002 och gäller både för äldre bilar och helfordonsgodkända bilar som tagits i bruk. Automatiskt ljusnivåregleringssystem Enligt 21 kap. om belysningsinstallation i Vägverket föreskrifter (VVFS 2003:22) om bilar och släpvagnar som dras av bilar, ska halvljusstrålkastare med xenon/ gasurladdning vara av typ som godkänts enligt ECEreglemente 98 och ljuskälla till sådan strålkastare vara av typ som godkänts enligt ECE-reglemente 99. Halvljusstrålkastare ska vara inkopplad i fordonets elektriska system så att den förblir tänd när helljusstrålkastare används. Fordon med typgodkända halvljusstrålkastare ska dessutom vara utrustade med automatisk ljusnivåreglering enligt kraven i ECE-reglemente 48 eller EG-direktiv 76/756/EEG och strålkastarrengörare som antingen är typgodkänd enligt ECE-reglemente 45 eller uppfyller de tekniska kraven i reglementet. Rengörningssystem för strålkastare Manual produktion Version 1.0 Sida 3

4 INSTALLATION Givare Reglage (setter) Reglage (setter) Se till att hitta ett plant utrymme som går parallellt med markplan i fordonets bakre region. Demontera skyddstejpen på baksidan av givaren. Kontrollera att anslutningskablarna A, B och C är monterade enligt anvisning och kopplingschema. Front Det är mycket viktigt att pilen på reglaget pekar mot fronten av fordonet. En snygg kabeldragning innebär att kabel monteras under lister som måste demonteras. Sida 4

5 INSTALLATION Automatiskt ljusnivåregleringssystem Bilden visar skarv anslutning till. Bilden visar baksidan på strålkastare. Anslutningskontakten till motorstyrningen visas vid den röda pilen. Anslutningskontakten till motorstyrningen visas vid den röda pilen. Kabel D är ansluten till motorstyrningen. NIVÅJUSTERING GRUNDINSTÄLLNING Ställ bilen så plant som möjligt och sätt på halvljuset. Grundinställningen sker genom att justera med pilarna på knappsatsen och tryck OK när en korrekt halvljusbild erhållits. UP dn UP En UPP NER OK - spara inställning Sida 5

6 KOPPLINGSSCHEMA Automatiskt ljusnivåregleringssystem 4P 4P 3P 2P -12Volt +12Volt GUL KABEL : STRÅLKASTAR MOTOR PULS KABEL BLÅ KABEL : 31 JORDKABEL (MINUS -12 VOLT) BRUN KABEL : 56B STRÅLKASTARE MOTOR +12V Vänstra strålkastare aktivator Högra strålkastare aktivator ACC ON START MOTOR OFF FÄRG KABELNS FUNKTION 1) VIT ACC (strömtillslag med pluskabel) - ACC signal cable - VIT 2) SVART Fordonets hastighets sensor kabel - Vehicle speed sensor wire - SVART 3) GUL Minus (Jord) - GUL 4) RÖD Används ej - RÖD FÄRG FUNKTION = STRÖMANSLUTNING 1) RÖD (+) Plus +12 Volt 2) SVART (-) Minus -12 Volt (Jordas till minus) Sida 6
