1 Förbindningsklämmor och anslutningsklämmor Förbindningklämmor och anslutningsklämmor E-nummersatta artiklar är normalt lagervara, icke E-nummer satta är beställningsvara 149

2 Hängränneklämma - ideal - (DBP) art.nr Hängränneklämma DUO art.nr Hängränneklämma - smal art. nr Hängränneklämma art.nr Hängränneklämmor Hängränneklämmor, för kontaktsäker anslutning på hängrännor. Passar för upp till Ø 20 mm kantdiameter. Stål/förzinkad ø 6-8 mm Aluminium ø 6-8 mm Koppar ø 6-8 mm Rostfri V2A ø 6-8 mm Bimetall Linklämma Aluminium ø 6-8 mm Kantklämma - Koppar Bimetall Linklämma - Rostfri V2A ø 6-8 mm S Kantklämma - Koppar Fördelar: perfekt, 10 mm 2 stor klarar 100 ka enligt 10/350 µs klämarea på hängrännekanten klämskruvarna i rostfritt V2A kompakt design - endast 32 mm bred, beprövad säkerhet Hängränneklämmor för förbindning av åskledarlina. Passar för 15 till 20 mm Ø kantdiameter Stål/förzinkad ø 8-10 mm Aluminium ø 8 mm Koppar ø 8 mm Rostfri V2A ø 8-10 mm Aluminium med Rostfri V2A - skruv ø 8 mm S Bimetall Linklämma - Aluminium ø 8 mm Z Kantklämma - Koppar Hängränneklämmor för förbindning av åskledarlina. Passar för upp till Ø 20 mm kantdiameter. Stål/förzinkad ø 6-8 mm Aluminium ø 6-8 mm Koppar ø 6-8 mm Rostfri V2A ø 6-8 mm Bimetall Linklämma - Aluminium ø 6-8 mm Kantklämma - Koppar Bimetall Linklämma - Rostfri V2A ø 6-8 mm S Kantklämma - Koppar Hängränneklämmor Passar för 10 till 20 mm Ø kantdiameter. Stål/förzinkad Ø 8-10 mm Aluminium Ø 8 mm Koppar Ø 8 mm Rostfri V2A Ø 8 mm Bimetall Linklämma - Aluminium Ø 8 mm Z Kantklämma - Koppar Droppskiva Droppskiva för avledning i takfotsområdet, för skydd av ytterväggar från fallande regnvatten. Plast grå för ledningar ø 8 mm S Plast Koppar - färgad för ledningar ø 8 mm S art.nr S 150

3 System Multiklämma Original-Multiklämman - en uppfinning av J. Pröpster från har monterats i miljoner världen över. Världens mest använda blixtskyddsprodukt och nyckelprodukten inom potentialutjämning eller åskledarinstallation. Universellt användbar genom T-, kors-, parallell- och skarvanslutning. endast en klämma för alla förbindningar maximal kontaktsäkerhet genom absolut kontakttryck extremt kort montagetid - endast en M10 bult optimalt handhavande vid planering, beräkning, anskaffning och lagerhållning T-koppling Korskoppling Parallell Skarvning Klämma Multi-Plus ledare/plåtskarv Multiklämma, universellt användbar genom T-, kors-, parallell- och skarvanslutning. Stål/förzinkat ø 8-10 mm Aluminium 4 mm ø 8 mm Koppar ø 8 mm Rostfritt V2A ø 8-10 mm Bimetall Aluminium/Koppar DBP ø 8 mm Stål/förzinkat/V2A-sexkantsskruv ø 8-10 mm Aluminium 4 mm/v2a-sexkantsskruv ø 8 mm Stål/förzinkat 4 mm ø 8-10 mm Stål/förzinkat för armering ø 4-6 mm S Rostfritt V2A ø 4-6 mm Rostfritt V2A ø 6-8 mm S Stål blank/oförzinkad ø 8-10 mm Koppar med V2A-låsmutter ø 8 mm Rostfritt V2A med låsmutter ø 8-10 mm Multi-Plus (DBP) Plåtanslutnings- och förbindningsklämma. Samma förbindningsmöjligheter som Original-Multi-Klämman med garanterad 10 cm 2 kontaktyta, klämområde upp till 8 mm. Stål/förzinkat ø 8-10 mm Stål/förzinkat med V2A-skruv ø 8-10 mm S Aluminium 4 mm ø 8 mm Aluminium 4 mm med V2A-skruv ø 8 mm S Koppar ø 8 mm Rostfritt V2A ø 8-10 mm Bimetall Aluminium/Koppar ø 8 mm Alla utföranden finns även för Ø 4-6 mm. Multiklämma Ø 10 och 12 mm, kraftigt utförande universellt användbar genom T-, kors-, parallellanslutning Ø 10 mm. Stål/förzinkat ø 10 mm Stål/förzinkat ø 8/12 mm S Rostfritt V2A ø 10 mm Rostfritt V4A ø 10 mm S Koppar ø 10 mm Multiklämma Ø 8-10 mm / Ø 16 mm / Ø 20 mm Fördel: Nu kan multiklämman även användas för anslutning till Ø 16 mm åskledarmast. Stål/förzinkat ø 8-10 / ø 16 mm Koppar ø 8 / ø 16 mm Rostfritt V2A ø 8-10 / ø 16 mm Stål/förzinkat ø 8-10 / ø 20 mm S Original-Multi- Klämma art.nr art.nr Multi-Plus Klämma art.nr Multiklämma ø 10 mm art.nr Multiklämma ø 8-10 mm / ø 16 mm art.nr art.nr Förbindningklämmor och anslutningsklämmor E-nummersatta artiklar är normalt lagervara, icke E-nummer satta är beställningsvara 151

4 art.nr art.nr Klämmor Dubbelanslutnings- och förbindningsklämma, passar för en eller två linor Ø 8 mm med fyrkantshål 11 mm, tunt utförande med Ø 8,5 mm borrhål. Specifikation borrhål passar förp. art. nr. E-nr Stål/förzinkat 11 mm ø 8-10 mm Aluminium ø 8 mm Koppar ø 8 mm Rostfritt V2A ø 8-10 mm Stål/förzinkat tunt utförande ø 8,5 mm ø 6-8 mm Aluminium tunt utförande ø 6-8 mm Koppar tunt utförande ø 6-8 mm Rostfritt V2A tunt utförande ø 6-8 mm Dubbelanslutningsoch förbindningsklämma art.nr art.nr Dubbelanslutnings- och förbindningsklämma, passar för en eller två linor Ø 8 mm med 1 M10 skruv och mutter, grundplatta 32 x 32 x 3 mm. Stål/förzinkat ø 8-10 mm Aluminium ø 8 mm Koppar ø 8 mm Rostfritt V2A ø 8-10 mm Stål/förzinkat ø 8-10 mm Aluminium ø 8 mm Rostfritt V2A ø 8-10 mm Även levererbar med 2 överdelar som T- och korsklämma. U-klämma art.nr Multiklämma ø 8-10 mm / ø 16 mm U-klämma med skruv M10 V2A för anslutning av rundledare Ø 8-10 mm till uppfångare Ø 16 mm. Stål/förzinkat ø 8-10 / ø 16 mm Koppar ø 8-10 / ø 16 mm Rostfritt V2A ø 8-10 / ø 16 mm Multiklämma Ø 8-10 mm / Ø 16 mm Fördel: Det beprövade systemet med multklämmor nu även för mastanslutning Ø 16 mm. Stål/förzinkat ø 8-10 / ø 16 mm Koppar ø 8 / ø 16 mm Rostfritt V2A ø 8-10 / ø 16 mm art.nr ES-klämma art.nr ES-klämma för förbindning av rundledare med skruv och mutter M10. Zinkgjutgods med stålskruv/förzinkad Ø 8 mm Zinkgjutgods med V2A-skruv utan mutter Ø 8 mm Dubbelanslutningsoch förbindningsklämma Förbindningsklämma art.nr Förbindningsklämma för skarvning av 2 linor. Zinkgjutgods ø 8-10 mm Aluminium ø 8 mm Aluminium stränggjuten ø 8-10 mm Koppar ø 8 mm Rostfritt V2A ø 8 mm Rostfritt V2A ø 10 mm Aluminium, monterad med ø 16 mm sexkantsskruvar M8 Rostfritt V2A 152

5 CC-klämsystem För anslutningar ø 8-10/ø 16 mm på klämmor eller metallkonstruktioner Typ A: Anslutning på uppfångare eller jordnedledare ø 16 på klämmor eller metallkonstruktioner. Typ B: Anslutning av stänger ø 16 och förbindelse med ledare ø 8-10 mm på klämmor eller metallkonstruktioner. Typ C: Anslutnings- och skiljeklämma ø 8-10/ø 16 mm - även för linor. CC-klämma Typ A art.nr Fördelar: Klämsystem för rundledare ø 8-10/ø16 mm Variabel montagelängd genom enkelt byte av sexkantsskruven M10. Kan även användas i Ex miljö (med fjäderring VA), 100kA testad. Typ A Typ B Typ C Typ B art.nr ø 16 mm ø 16 mm ø 8-10/ø 16 mm ø 8-10/ø 16 mm ø 8-10/ø 16 mm Anslutningsklämma Anslutningsklämma på Förbindningsklämma Förbindningsklämma på Förbindnings- och jordtag stuprör Skiljeklämma CC-Klämsystem för förbindning och anslutning av rundledare ø 8-10 mm och uppfångare ø 16 mm. Specifikation Typ passar förp. art. nr. E-nr Stål/förzinkat A ø 16 mm Rostfritt V2A A ø 16 mm Stål/förzinkat B ø 8-10 / ø 16 mm Rostfritt V2A B ø 8-10 / ø 16 mm Specifikation Typ passar förp. art. nr. E-nr Stål/förzinkat C ø 8-10 / ø 16 mm Rostfritt V2A C ø 8-10 / ø 16 mm Koppar C ø 8-10 / ø 16 mm Även för linor. KS-anslutning, enkel Klämskruv med sexkantsmutter M10 passar för rundledare Ø 6-10 mm. Stål/förzinkat / Aluminium klämring ø 6-10 mm Stål/förzinkat med fyrkantsklämma ø 6-10 mm Koppar-legering ø 6-10 mm Rostfritt V2A ø 6-10 mm Rostfritt V2A ø 8-10 mm Dubbel KS-anslutning Klämskruv med sexkantsmutter M10 passar för rundledare Ø 6-10 mm. Stål/förzinkat / Aluminium klämring ø 6-10 mm Koppar-legering ø 6-10 mm Rostfritt V2A ø 6-10 mm CC-klämma Typ C art.nr KS-anslutning, enkel art.nr Dubbel KSanslutning art.nr art.nr Förbindningklämmor och anslutningsklämmor E-nummersatta artiklar är normalt lagervara, icke E-nummer satta är beställningsvara 153

6 Ändstycke art.nr art.nr Ändstycke för anslutning till metallkonstruktioner, med eller utan dubbelanslutnings- och förbindningsklämma. Aluminium med klämma ø 8 mm Aluminium utan klämma Koppar med klämma ø 8 mm Koppar utan klämma Rostfritt V2A med klämma ø 8-10 mm S Rostfritt V2A utan klämma Ändstycke Ändstycke för skruvning eller svetsning. Borrhål: 2x ø 11 mm; 1x 11 mm Stål/förzinkat med KS-anslutning ø 6-10 mm Stål/förzinkat utan KS-anslutning Rostfritt V2A utan KS-anslutning art.nr art.nr Anslutningsvinkel med klämma art.nr art.nr Anslutningsvinkel för anslutning och förbindning av metallkonstruktioner. Med eller utan dubbelanslutnings- och förbindningsklämma Aluminium med klämma, skruv och mutter ø 8 mm Koppar med klämma, skruv och mutter ø 8 mm Aluminium utan klämma Även levererbar med KS-anslutning. Aluminium med klämma, sexkantsskruv ø 8 mm och gängat hål art.nr Skiljeklämma Skiljeklämma Skiljeklämma enligt SS EN passar för rundledare ø 8-10 / ø 16 mm respektive ø 8 / ø 10 mm monteras med 2 sexkantsskruvar M8 rostfritt V2A. art.nr art.nr 1332 art.nr Aluminium ø 8-10 / ø 16 mm Aluminium ø 8 / ø 10 mm Koppar-legering ø 8-10 / ø 16 mm Zinkgjutgods, slutet utförande ø 8-10 / ø 16 mm Se även Skiljeklämma System Vario. Skiljeklämma Skiljeklämma enligt DIN EN , med 2 KS-klämmor stål/försinkad M10 och 2 sexkantsskruvar DIN 933 M8 rostfritt V2A. Stål/försinkad/ Aluminium ø 6-10 / ø 6-10 mm I koppar eller bimetall på förfrågan. art.nr Skiljeklämma Skiljeklämma passar för rundledare ø 8 mm på ø 10 mm, men en skruv M10 och mutter Rostfritt V2A ø 8 / ø 10 mm art.nr

7 Varioklämmor med M10 skruvar, av 40 x 4 mm Original Vario-klämmorna är en praktisk lösning för anslutning av olikformade ledare. Alla delar är tillverkade med stansteknik och är utbytbara. ø 8-10/8-10 mm ø 8-10/16 mm ø 8-10/30x3.5 mm 30x3.5/30x3.5 mm ø 8-10/40x4 mm 40x4/40x4 mm Förbindningsklämma System Vario, 2-delad Förbindningsklämma System Vario, monteras med 2 skruvar stål/förzinkad för platt/rund och platt/platt förbindningar. Stål/förzinkad 2-delad rund/platt Ø 8-10/30 mm Stål/förzinkad 2-delad rund/platt Ø 8-10/40 mm Stål/förzinkad 2-delad platt/platt 30/30 mm art.nr Skiljeklämma System Vario, monteras med 2 sexkantsskruvar M10 rostfritt V2A för rund/platt, platt/platt och rund/rund förbindning. Stål/förzinkad 2-delad rund/platt Ø 8-10/30 mm Stål/förzinkad 2-delad rund/platt Ø 8-10/40 mm Stål/förzinkad 2-delad platt/platt 30/30 mm Stål/förzinkad 2-delad platt/platt 40/40 mm Stål/förzinkad 2-delad rund/rund Ø 8-10/Ø 8-10 mm Rostfritt V2A 2-delad rund/platt Ø 8-10/30 mm Rostfritt V2A 2-delad platt/platt 30/30 mm Rostfritt V2A 2-delad rund/rund Ø 8-10/Ø 8-10 mm Koppar 2-delad rund/rund Ø 8-10/Ø 8-10 mm Stål/förzinkad 3-delad rund/rund Ø 8-10/Ø 8-10 mm Koppar 3-delad rund/rund Ø 8-10/Ø 8-10 mm Stål/fz-Koppar 3-delad rund/platt Ø 8-10/30 mm Z Edelstahl V2A 3-teilig rund/rund ø 8-10/ø 8-10 mm Skiljeklämma System Vario art.nr art.nr Förbindningklämmor och anslutningsklämmor Skiljeklämma System Vario, monteras med 2 sexkantsskruvar M10 rostfritt V2A för rund/rund förbindning. Stål/förzinkad 2-delad rund/rund Ø 8-10/Ø 16 mm Aluminium 2-delad rund/rund Ø 8-10/Ø 16 mm Koppar 2-delad rund/rund Ø 8-10/Ø 16 mm Rostfritt V2A 2-delad rund/rund Ø 8-10/Ø 16 mm Koppar-Stål/fz 2-delad rund/rund Ø 8-10/Ø 16 mm Z Stål/förzinkad 3-delad rund/rund Ø 8-10/Ø 16 mm Aluminium 3-delad rund/rund Ø 8-10/Ø 16 mm Koppar 3-delad rund/rund Ø 8-10/Ø 16 mm Rostfritt V2A 3-delad rund/rund Ø 8-10/Ø 16 mm Koppar-Stål/fz 3-delad rund/rund Ø 8-10/pl.30/Ø 16 mm Z Koppar-Stål/fz 3-delad rund/rund Ø 8-10/Ø 8-10 mm Z Skiljeklämma System Vario art.nr art.nr E-nummersatta artiklar är normalt lagervara, icke E-nummer satta är beställningsvara 155

8 Varioklämmor M8-Plus med M8 skruvar, av 30 x 3 mm Originalsystemet Varioklämma M8-Plus, är en prisvärd, praktisk lösning för anslutning av olikformade ledare. Alla delar är tillverkade med stansteknik och är utbytbara. Fördelar: Det patenterade cylindriska fästet på den övre delen förbättrar installationen avsevärt. ø 8-10/8-10 mm ø 8-10/16 mm ø 8-10/30x3.5 mm 30x3.5/30x3.5 mm System Bimetall ø 8-10/30x3.5 mm Varioklämma M8-Plus art.nr art.nr Varioklämma M8-Plus, för förband rund / platt, platt / platt och rund / rund; monteras med två M8 V2A sexkantiga skruvar. Specifikation passar förp. art.nr. Stål/förzinkat 2-delad rund/platt ø 8-10 / 30 mm Stål/förzinkat 2-delad platt/platt 30 / 30 mm Stål/förzinkat 2-delad rund/rund ø 8-10 / ø 8-10 mm Rostfritt stål V2A 2-delad rund/platt ø 8-10 / 30 mm Rostfritt stål V2A 2-delad platt/platt 30 / 30 mm Rostfritt stål V2A 2-delad rund/rund ø 8-10 / ø 8-10 mm Koppar 2-delad rund/rund ø 8-10 / ø 8-10 mm Stål/förzinkat 3-delad rund/rund ø 8-10 / ø 8-10 mm Koppar 3-delad rund/rund ø 8-10 / ø 8-10 mm Koppar-stål, varmförzinkat 3-delad rund/platt ø 8-10 / 30 mm Rostfritt stål V2A 3-delad rund/rund ø 8-10 / ø 8-10 mm art.nr Säker momentöverföring tack vare en bättre formpassning. (öppen nyckel vilar säkert på skruvhuvudet). Skruvhuvudet sitter högre grund av kragen. Varioklämma M8-Plus art.nr art.nr Varioklämma M8-Plus, för förband rund / rund; monteras med två M8 V2A sexkantiga skruvar. Specifikation passar förp. art.nr. Stål/förzinkat 2-delad rund/rund ø 8-10 / ø 16 mm Koppar 2-delad rund/rund ø 8-10 / ø 16 mm Rostfritt stål V2A 2-delad rund/rund ø 8-10 / ø 16 mm Stål/förzinkat 3-delad rund/rund ø 8-10 / ø 16 mm Koppar 3-delad rund/rund ø 8-10 / ø 16 mm Rostfritt stål V2A 3-delad rund/rund ø 8-10 / ø 16 mm Koppar-Stål/förzinkat. 3-delad rund/rund ø 8-10 / ø 16 mm Stål/förzinkat.-koppar 3-delad rund/rund ø 8-10/pl.30/ø 16 mm Koppar-Stål/förzinkat. 3-delad rund/rund ø 8-10 / ø 8-10 mm Testplattor som används för Varioklämma och Varioklämma M8-Plus. 156

9 Multi-Plus Falsklämmor art.nr Falsklämma Multi-Plus bleckanslutnings- och förbindningsklämma, med garanterad 10 cm2 kontaktyta för bleckanslutning, klämtjocklek upp till 8 mm. Stål/förzinkad Ø 8-10 mm Stål/förzinkad med V2A-skruv Ø 8-10 mm S Aluminium 4 mm Ø 8-10 mm Aluminium 4 mm med V2A-skruv Ø 8-10 mm S Koppar Ø 8-10 mm Rostfritt V2A Ø 8-10 mm Bimetall Aluminium/Koppar Ø 8-10 mm Alla utföranden finns även för Ø 4-6 mm Falsklämma för anslutning på bleck, med garanterad 10 cm2 kontaktyta för bleckanslutning. Klämtjocklek 1-5 mm. Stål/förzinkad Ø 8 mm Koppar Ø 8 mm Aluminium/Rostfritt V2A Ø 8 mm art.nr Falsklämma art.nr Falsklämma Falsklämma för kontaktsäker anslutning av bleck- och stålkonstruktioner. Klämtjocklek 1-5 mm. Stål/förzinkad ø 8-10 mm Koppar ø 8 mm Aluminium/Rostfritt V2A ø 8 mm Rostfritt V2A ø 8-10 mm Bimetall Koppar/Aluminium ø 8 mm Falsklämma för anslutning på fals, ledarriktning både längs och tvärs. Klämtjocklek 1-5 mm. Stål/förzinkad Ø 8-10 mm Stål/förzinkad Ø 8-10 mm Rostfritt V2A Ø 8-10 mm Aluminium Ø 8-10 mm Förbindningklämmor och anslutningsklämmor art.nr Överliggare med en skruv på förfrågan Kors-falsklämma art.nr art.nr Kors-falsklämma monteras med 4 skruvar DIN 84 M6 V2A. Överdelen är fastnitad, ledarriktning både längs och tvärs. Klämtjocklek 1-5 mm. Stål/förzinkad Ø 8-10 mm Koppar Ø 8-10 mm Rostfritt V2A Ø 8-10 mm Aluminium Ø 8-10 mm Zinkgjutgods Klämtjocklek 1-5 mm. Ø 8-10 mm E-nummersatta artiklar är normalt lagervara, icke E-nummer satta är beställningsvara 157

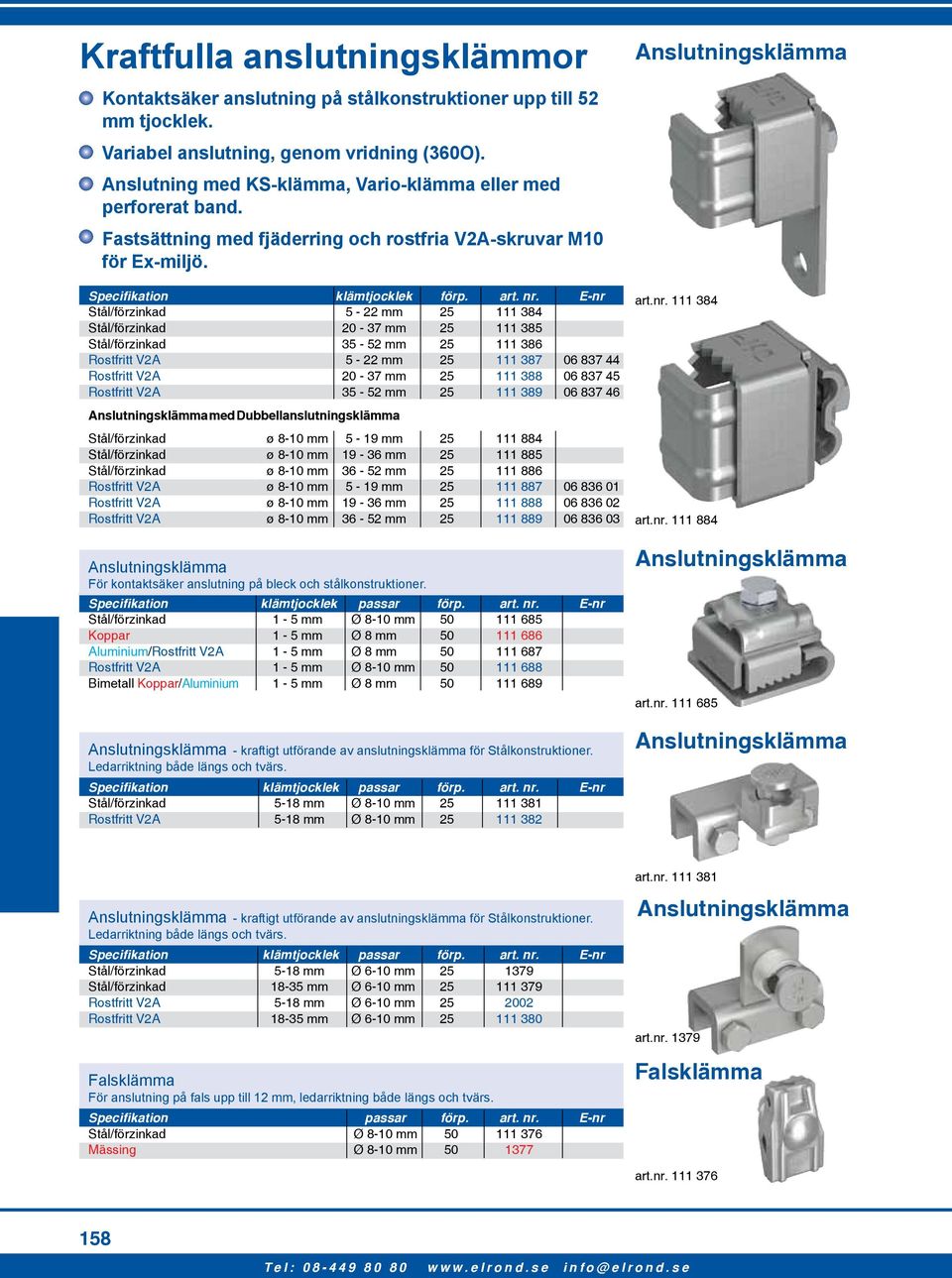

10 Kraftfulla anslutningsklämmor Anslutningsklämma Kontaktsäker anslutning på stålkonstruktioner upp till 52 mm tjocklek. Variabel anslutning, genom vridning (360O). Anslutning med KS-klämma, Vario-klämma eller med perforerat band. Fastsättning med fjäderring och rostfria V2A-skruvar M10 för Ex-miljö. Specifikation klämtjocklek förp. art. nr. E-nr Stål/förzinkad 5-22 mm Stål/förzinkad mm Stål/förzinkad mm Rostfritt V2A 5-22 mm Rostfritt V2A mm Rostfritt V2A mm art.nr Anslutningsklämma med Dubbellanslutningsklämma Stål/förzinkad ø 8-10 mm 5-19 mm Stål/förzinkad ø 8-10 mm mm Stål/förzinkad ø 8-10 mm mm Rostfritt V2A ø 8-10 mm 5-19 mm Rostfritt V2A ø 8-10 mm mm Rostfritt V2A ø 8-10 mm mm Anslutningsklämma För kontaktsäker anslutning på bleck och stålkonstruktioner. Specifikation klämtjocklek passar förp. art. nr. E-nr Stål/förzinkad 1-5 mm Ø 8-10 mm Koppar 1-5 mm Ø 8 mm Aluminium/Rostfritt V2A 1-5 mm Ø 8 mm Rostfritt V2A 1-5 mm Ø 8-10 mm Bimetall Koppar/Aluminium 1-5 mm Ø 8 mm Anslutningsklämma - kraftigt utförande av anslutningsklämma för Stålkonstruktioner. Ledarriktning både längs och tvärs. Specifikation klämtjocklek passar förp. art. nr. E-nr Stål/förzinkad 5-18 mm Ø 8-10 mm Rostfritt V2A 5-18 mm Ø 8-10 mm art.nr Anslutningsklämma art.nr Anslutningsklämma art.nr Anslutningsklämma - kraftigt utförande av anslutningsklämma för Stålkonstruktioner. Ledarriktning både längs och tvärs. Specifikation klämtjocklek passar förp. art. nr. E-nr Stål/förzinkad 5-18 mm Ø 6-10 mm Stål/förzinkad mm Ø 6-10 mm Rostfritt V2A 5-18 mm Ø 6-10 mm Rostfritt V2A mm Ø 6-10 mm Falsklämma För anslutning på fals upp till 12 mm, ledarriktning både längs och tvärs. Stål/förzinkad Ø 8-10 mm Mässing Ø 8-10 mm Anslutningsklämma art.nr Falsklämma art.nr

11 Bimetall Multiklämma 3-delad art.nr System Bimetall Den korrekta förbindelsen mellan olika metaller. För detta ändamål har J.Pröpster ett perfekt klämsystem som uppfyller riktlinjerna. Det är en praktisk och kostnadseffektiv lösning för anslutningar mellan de olika materielen: Koppar, varmförzinkat stål, aluminium m fl. Enkelt handhavande - inget mer tidsödande arbete med hemmagjorda delar. Korrosionsfri förbindning mellan kopparlina och linor av andra metaller (t ex stål, aluminium). Korrosionsfri förbindning mellan kopparlina och konstruktioner av andra metaller vid: - Jordtag - Skiljeklämmor - Takfönster - Metallkonstruktioner Bimetall Multiklämma, 3-delad Överdel: Aluminium. Mellanplatta: Bimetall Aluminium/Koppar. Underdel: Koppar. Multiklämma Aluminium/Koppar Ø 8-10 mm Multi-Plus-klämma Aluminium/Koppar Ø 8-10 mm med garanterad 10 cm 2 kontaktyta Bimetallanslutningsklämma art.nr Bimetall Varioklämma art.nr Z Bimetall Varioklämma M8-Plus art.nr Dubbelanslutningsklämma För anslutning på olika materiel t ex Aluminium-Koppar. Överdel: Aluminium + Bi-Metallplatta Ø 8-10 mm Överdel: Koppar + Bi-Metallplatta Ø 8-10 mm Bimetall VARIO-klämma Rund Koppar platt stål/förzinkad Ø 8-10/ pl. 30 mm Z Rund Koppar rund (Ø 16) stål/förzinkad Ø 8-10/Ø 16 mm Z Rund Koppar rund/platt stål/förzinkad Ø 8-10/pl. 30/Ø 16 mm Z Rund Koppar rund stål/förzinkad Ø 8-10/Ø 8-10 mm Z Bimetal Vario-clamp M8-Plus with M8 screw, made of material 30x3 mm. Specifikation passar förp. art.nr. Rund Koppar platt stål/förzinkad ø 8-10/ pl. 30 mm Rund Koppar rund (Ø 16) stål/förzinkad ø 8-10/ø 16 mm Rund Koppar rund/platt stål/förzinkad ø 16/pl. 30/ø 8-10 mm Rund Koppar rund stål/förzinkad ø 8-10/ø 8-10 mm Förbindningklämmor och anslutningsklämmor Metallfolie art.nr art.nr art.nr Bimetallfolie för korrosionssäker förbindning mellan stål/aluminium och koppar. Specifikation längd passar förp. art. nr. E-nr Aluminium utanpå/ 40 mm Ø 8 mm Koppar inuti Aluminium inuti/ 40 mm Ø 8 mm Koppar utanpå koppar/aluminiumfolie, 500 mm mm bred; 0,8 mm tjock E-nummersatta artiklar är normalt lagervara, icke E-nummer satta är beställningsvara 159

12 Bimetall Hängränneklämma för kontaktsäker anslutning mellan olika materiel på hängrännor. Högsta säkerhet genom perfekt klämförband - utan att skada falsen på hängrännan. Linklämma Aluminium; ø 6-8 mm Falsklämma Koppar fals upp till ø 20 mm Linklämma - Rostfritt V2A ø 6-8 mm S Falsklämma Koppar fals upp till ø 20 mm Bimetall Hängränneklämma -ideal- (DBP) art.nr Bimetall Hängränneklämma för kontaktsäker anslutning mellan olika materiel på hängrännor. Högsta säkerhet genom perfekt klämförband - utan att skada falsen på hängrännan. Linklämma Aluminium; ø 6-8 mm Falsklämma Koppar fals upp till ø 20 mm Linklämma - Rostfritt V2A ø 6-8 mm S Falsklämma- Koppar fals upp till ø 20 mm Bimetall Hängränneklämma DUO, för förbindning av nedledare till hängränna. Linklämma Aluminium; Ø 8-10 mm Z Falsklämma- Koppar fals Ø mm Bimetall Hängränneklämma -smal- art.nr Bimetall Hängränneklämma DUO art.nr Z Bimetall Hängränneklämma Överdel: Aluminium, Mellanplatta: Bimetall Alu/Cu, Underdel: Båda delarna koppar. Linklämma Aluminium; Ø 8 mm Z Falsklämma- Koppar fals Ø mm Bimetall Hängränneklämma Fallsklämma, Användning: Anslutning av olika materiel. För trådanslutning Ø 8-10 mm Aluminium Ø 8-10 mm Z på fals 6 mm Koppar För trådanslutning Ø 8 mm Koppar Ø 8-10 mm Z på fals 6 mm stål/förzinkad eller Aluminium art.nr Z Bimetallfalsklämma 3-delad art.nr Z 160

13 Mast- och jordtagsklämmor Klämmor, för jordspett och master. för anslutning av rundledare Ø 8-10 mm på stänger med Ø 16 och Ø 20 mm Stål/förzinkad Ø 8-10 /Ø 16 mm Stål/förzinkad Ø 8-10 / Ø 20 mm Rostfritt V2A Ø 8-10 / Ø 16 mm Rostfritt V2A Ø 8-10 /Ø 20 mm art.nr Snöfångarklämma Snöfångarklämma, monteras med cylinderskruvar DIN 84 M6 V2A. Aluminium/Rostfritt V2A Ø 8-10 mm Koppar Ø 8-10 mm art.nr Klämsko enligt SS EN Klämsko, enligt SS EN med 1 hål 9 x 12 mm för skruvning och 4 hål Ø 5,1 mm för nitning! Stål/förzinkad Ø 8 mm Koppar Ø 8 mm Aluminium Ø 8 mm Rostfritt V2A Ø 8 mm art.nr art.nr Klämsko, enligt SS EN med 1 hål Ø 10,5 mm för skruvning Stål/förzinkad Ø 8 mm Koppar Ø 8 mm Aluminium Ø 8 mm Rostfritt V2A Ø 8 mm Förbindningklämmor och anslutningsklämmor Klämsko enligt SS EN Klämsko, enligt SS EN med hål Ø 11 mm för skruvning enligt norm Gjuten/förzinkad Ø 8-10 mm art.nr E-nummersatta artiklar är normalt lagervara, icke E-nummer satta är beställningsvara 161

14 Överkopplingsbygel föranslutning och förbindning av metallhöljjen. (hålbild 4 x Ø 6,5 mm;10 x Ø 5,1mm) Specifikation längd förp. art. nr. E-nr Aluminium 208 mm Koppar 208 mm Aluminium med mitthål Ø 10,5 mm 208 mm Överkopplingsbygel art.nr art.nr Övergångskabel, extra flexibel, för förbindning av metallhöljen respektive som utjämningsledare 16 mm 2. Koppartråd med lufttätt pressad Al-kabelsko. Specifikation längd förp. art. nr. E-nr För skruvar M8 400 mm Koppar/Aluminium 300 mm För skruvar M mm Koppar/Aluminium 300 mm Andra kabeltyper, längder och -areor på förfrågan. Övergångskabel art.nr Övergångskabel, extra flexibel övergångskabel 16 mm 2, för anslutning och förbindning av metallhöljen med Multi-plusklämmor (Ø 8 mm / platt). Specifikation längd förp. art. nr. E-nr Kabel Koppar/Aluminium med 400 mm rostfria V2A - klämmor 300 mm S Andra kabeltyper, längder och areor på förfrågan. Övergångskabel art.nr Övergångsband, extra flexibel, för förbindning av metallhöljen respektive som utjämningsledare (50 mm 2 ). (Hålbild: 4x Ø 6,5 mm; 8x Ø 5,1 mm; 2x Ø 10 mm) Specifikation längd förp. art. nr. E-nr Koppar 180 mm Aluminium 180 mm Aluminium med mitthål Ø 10 mm 300 mm Andra hålbilder på förfrågan. Övergångsband art.nr art.nr Expansionsenhet, för att kompensera expanderande långa linor p g a varierande temperatur. Anslutning t ex med 2 multiklämmor. Specifikation längd passar förp. art. nr. E-nr Aluminium AlMgSi 0,5 600 mm Ø 8 mm Koppar 600 mm Ø 8 mm art.nr Expansionsenhet Borrskruv och blindnit Specifikation Material dimensioner förp. DIN 7504 borrskruv WZ10 - hexagonal Rostfritt stål V2A 6.3x19 mm 100 Blindnit DIN 7337 Rostfritt stål V2A 5.0x12 mm 500 Rostfritt V2A/ aluminium 5.0x12 mm 500 Andra dimensioner på förfrågan. art.nr Borrskruv och blindnit DIN 7504 DIN

15 Nummerskylt Typ A art.nr art.nr Nummerskyltar Används för märkning av mätkoppling på ledare och uppfångare. Ange önskat nummer vid beställning. Specifikation passar förp. art.nr. Type A: Nummerskylt, utan siffror, för flexibel användning med handstansar. Aluminium ø 8-10 mm Aluminium ø 16 mm Aluminium pl. 30 mm Koppar ø 8-10 mm Koppar ø 16 mm Handstansar 0-9, storlek 10 mm Type A: Nummerskylt, inklusive stansade siffror, anpassat Aluminium ø 8-10 mm Aluminium ø 16 mm Aluminium pl. 30 mm Koppar ø 8-10 mm Typ B Specifikation förp. art.nr. Type B: Testplatta, med hålavstånd på mm, lämplig för nummerskyltar Aluminium Koppar Exempel: art.nr Typ C Specifikation förp. art.nr. Type C: Testplatta lämplig för Varioklämma. Aluminium Koppar Test emblem Test emblem med företagslogotyp på förfrågan. Exampel: Förbindningklämmor och anslutningsklämmor art.nr art.nr Typ D art.nr Specifikation förp. art.nr. E-nr Type D: Testplatta för test emblem max ø 50 mm med hålavstånd på mm, lämplig för Varioklämma M8-Plus Rostfritt stål V2A Rostfritt stål V2A/ kopparöverdragen Skylt Åskledarsystem/Jordtag S art.nr S E-nummersatta artiklar är normalt lagervara, icke E-nummer satta är beställningsvara 163

16 A A A A B B Revisionsdörrar för infällt montage Specifikation inbyggnadsmått förp. art. nr. E-nr Stål/förzinkad, präglad Typ A 155 x 205 mm Rostfritt V2A, präglad Typ A 155 x 205 mm Koppar, patinerad Typ A 155 x 205 mm Koppar Typ A 155 x 205 mm Stål/förzinkad, präglad Typ B 140 x 250 mm Rostfritt V2A, präglad Typ B 140 x 250 mm Stål/förzinkad med vinkelram 155 x 155 mm Inspektionsdörrar art.nr art.nr Inspektionslåda för infällt eller betongmontage, med inbyggd skiljeklämma och flexibel anslutning för rundledare Ø 8-10 mm och plattjärn. Specifikation förp. art. nr. E-nr Plastkapsling 140 x 140 x 68 mm med inbyggd skiljeklämma och flexibel isolerad tätning med täcklock i Rostfritt V2A Inspektionslåda art.nr Inspektionsbrunn för installation i mark. Inspektionsbrunn svart gjutjärn, öpning oval utan skiljeklämma 230 x 150 x 120 mm med inbyggd skiljeklämma 230 x 150 x 120 mm Rostfritt V2A; öppning rektangulär; V2A-lock 6 mm stark utan skiljeklämma 260 x 210 x 120 mm S1 med inbyggd skiljeklämma 260 x 210 x 120 mm S1 art.nr art.nr S1 164

17 Universalstuprörsklämma art.nr Rörklämmor Universal-stuprörsklämma (för diameter enligt behov) med håldiameter Ø 9 mm, Sexkantsskruvar och mutter. Fördel: endast 2 typer för alla stuprörsdiametrar. Stål/förzinkad Ø mm Stål/förzinkad Ø mm Aluminium Ø mm Aluminium Ø mm Koppar Ø mm Koppar Ø mm Rostfritt V2A Ø mm Rostfritt V2A Ø mm Andra mått på förfrågan. Stuprörsklämma Stuprörsklämma, enligt SS EN med sexkantsskruvar och mutter. Stål/förzinkad Ø 100 mm Stål/förzinkad Ø 120 mm Koppar Ø 100 mm Koppar Ø 120 mm art.nr Andra mått på förfrågan. Jordningsklämma art.nr Jordningsklämma för jordanslutning längs eller tvärs upp till 50 mm2 enligt VDE 0100 och 0618, för potentialutjämning. Specifikation tum passar förp. art. nr. E-nr Stål/förzinkad Ø 1 /4"- 3 /8" Ø 13,5-17,2 mm Stål/förzinkad Ø 1 /2"- 3 /4" Ø 21,3-26,9 mm Stål/förzinkad Ø 1" Ø 33,7 mm Stål/förzinkad Ø 1 1 /4"-1 1 /2" Ø 42,4-48,3 mm Koppar Ø 1 /4"- 3 /8" Ø 13,5-17,2 mm Koppar Ø 1 /2"- 3 /4" Ø 21,3-26,9 mm Koppar Ø 1" Ø 33,7 mm Förbindningklämmor och anslutningsklämmor Rörklämma Rörklämma För anslutning av ledare upp till 50 mm 2. Koppar/galv. förtent 3/8"- 3/4" Ø 17,2-26,9 mm Koppar/galv. förtent ca. 3/4"-1" Ø mm art.nr E-nummersatta artiklar är normalt lagervara, icke E-nummer satta är beställningsvara 165

18 Jordningsband för antennmast för rördiametrar på 1"-6", skyddsledaranslutning för 50 mm 2. Specifikation passar tum passar mm förp. art. nr. E-nr Rostfritt V2A 1"-3" Ø 33,7-88, "-6" Ø 33, Stål/förzinkad 1"-3" Ø 33,7-88, "-6" Ø 33, Jordningsband för antennmast art.nr Jordningsband för stål och kopparrör på Ø mm, skyddsledaranslutning 4-50 mm 2 (Ø 2,3-8 mm). Rostfritt V2A 3/8 "-1 1/2" Ø mm 3/4"-4" Ø mm Jordningsband art.nr Klämma för antennmast utan band skyddsledaranslutning upp till 50 mm 2. Klämma Specifikation förp. art. nr. E-nr Rostfritt V2A Stål/förzinkad Klämma utan band för skyddsledaranslutning till 50 mm 2 (Ø 8 mm). Specifikation förp. art. nr. E-nr Rostfritt V2A art.nr art.nr Rostfritt band Specifikation längd passar förp. art. nr. E-nr Band Rostfritt V2A 25 m 22 x 0,4 mm Band Rostfritt V2A 50 m 22 x 0,4 mm Spännband art.nr Jordningsband enligt VDE 0100 för stål- och kopparrör, skyddsledaranslutning 2,5 till 16 mm 2. Klämma stål/förzinkad 1/8"-1 1/2" Jordningsband brons/förnicklad Ø 10,2-48,3 mm Klämma stål/förzinkad 1"-4" Jordningsband brons/förnicklad Ø 33,7-115 mm Jordningsband art.nr

19 Jordningsklämma enligt SS EN art.nr Jordningsklämma för Rostfria V2A rör eller stålrör. Specifikation Tum passar förp. art. nr. E-nr Stål/förzinkad Ø 3 /8" Ø 17,2 mm Stål/förzinkad Ø 1 /2" Ø 21,3 mm Stål/förzinkad Ø 3 /4" Ø 26,9 mm Stål/förzinkad Ø 1" Ø 33,7 mm Stål/förzinkad Ø 1 1 /4" Ø 42,4 mm Stål/förzinkad Ø 1 1 /2" Ø 48,3 mm Stål/förzinkad Ø 1 3 /4" Ø 54,5 mm Stål/förzinkad Ø 2" Ø 60,3 mm Stål/förzinkad Ø 2 1 /2" Ø 76,1 mm Stål/förzinkad Ø 3" Ø 88,9 mm Stål/förzinkad Ø 4" Ø 114,3 mm Rostfritt V2A Ø 3 /8" Ø 17,2 mm Rostfritt V2A Ø 1 /2" Ø 21,3 mm Rostfritt V2A Ø 3 /4" Ø 26,9 mm Rostfritt V2A Ø 1" Ø 33,7 mm Rostfritt V2A Ø 1 1 /4" Ø 42,4 mm Rostfritt V2A Ø 1 1 /2" Ø 48,3 mm Rostfritt V2A Ø 1 3 /4" Ø 54,5 mm Rostfritt V2A Ø 2" Ø 60,3 mm Rostfritt V2A Ø 2 1 /2" Ø 76,1 mm Rostfritt V2A Ø 3" Ø 88,9 mm Rostfritt V2A Ø 4" v 114,3 mm Även levererbara i Koppar. KS-klämma, enkel KS-klämma, enkel. Klämskruv med sexkantsmutter M10 passar för rundledare Ø 6-10 mm. art.nr art.nr Stål/förzinkad/Aluminium Ø 6-10 mm Stål/förzinkad Ø 8-10 mm Koppar-legering Ø 6-10 mm Rostfritt V2A Ø 6-10 mm Rostfritt V4A Ø 8-10 mm Förbindningklämmor och anslutningsklämmor art.nr Multiklämma art.nr S3 Multiklämma, passar för rundledare Ø 8 mm, med låsskruv M10 och mutter. Stål/förzinkad Ø 8 mm S3 Aluminium Ø 8 mm S Koppar Ø 8 mm S3 Rostfritt V2A Ø 8 mm S1 E-nummersatta artiklar är normalt lagervara, icke E-nummer satta är beställningsvara 167

20 Komplett program i Rostfritt Rostfritt - kvaliteten som materiel inom produkter för åskledarinstallationer och potentialutjämning är obestridd, här följer några av egenskaperna: maximal mekanisk hållfasthet hög korrosionstålighet väder- och åldringsbeständig dekorativt utseende och lång livslängd helt underhållsfri Dessutom uppfyller det rostfria programmet standarden (V2A) och som alternativ den syrafasta versionen (V4A) Specialprodukter Vår mångåriga erfarenhet inom konstruktion, utveckling och produktion inom åskledarprodukter, överspänningsskydd och jordningsmateriel har lärt oss att man inte kan bygga upp alla anläggningar med enbart standardprodukter. Därför tillverkar vi specialprodukter enligt era önskningar och idéer såsom: stansade delar skruvbara delar gjutna delar svetsade konstruktioner specialverktyg enligt ritningar och prov i i små och stora serier. rostfritt V2A koppar stål eller aluminium 168
