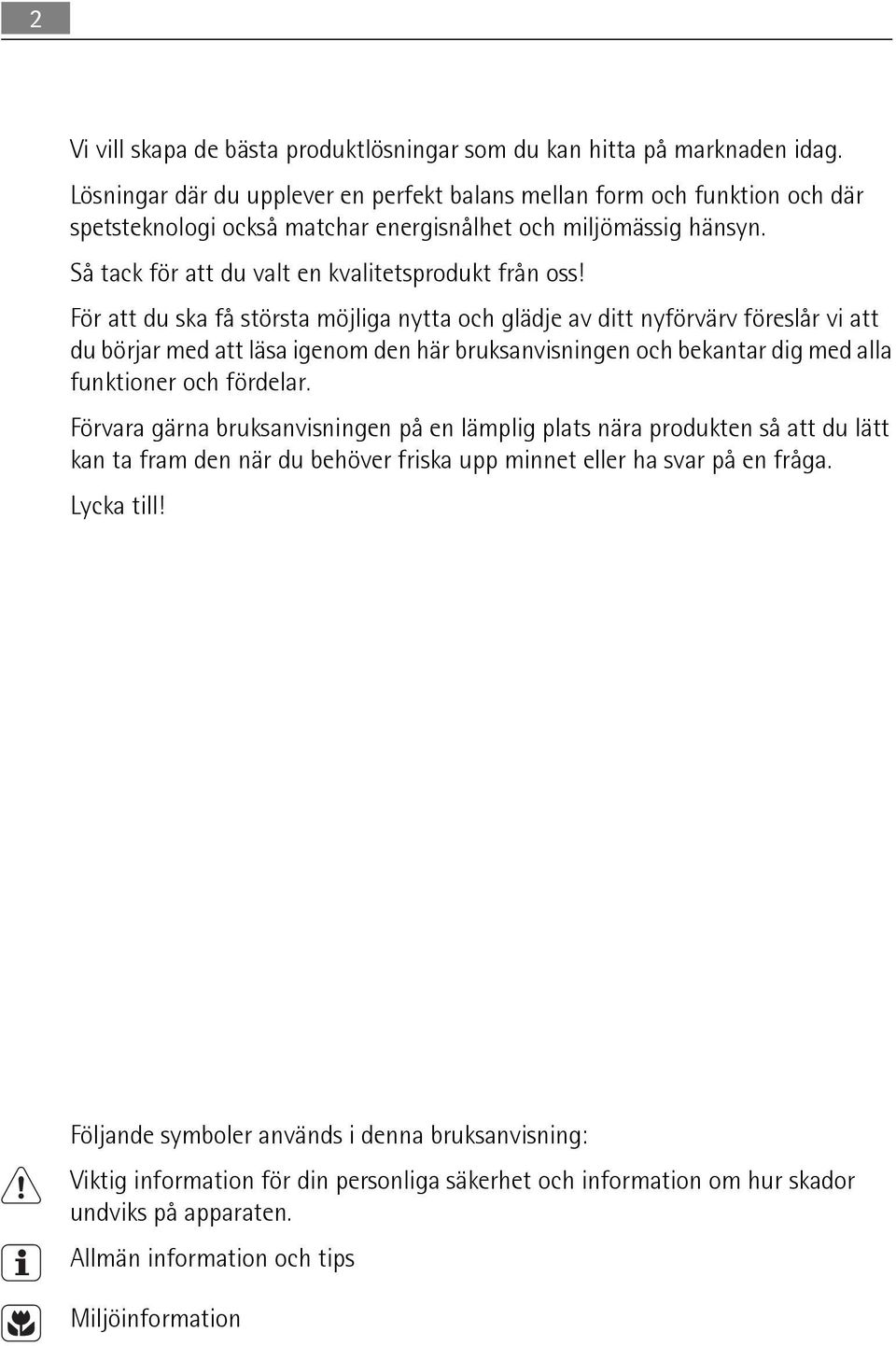

2 2 Vi vill skapa de bästa produktlösningar som du kan hitta på marknaden idag. Lösningar där du upplever en perfekt balans mellan form och funktion och där spetsteknologi också matchar energisnålhet och miljömässig hänsyn. Så tack för att du valt en kvalitetsprodukt från oss! För att du ska få största möjliga nytta och glädje av ditt nyförvärv föreslår vi att du börjar med att läsa igenom den här bruksanvisningen och bekantar dig med alla funktioner och fördelar. Förvara gärna bruksanvisningen på en lämplig plats nära produkten så att du lätt kan ta fram den när du behöver friska upp minnet eller ha svar på en fråga. Lycka till! Följande symboler används i denna bruksanvisning: Viktig information för din personliga säkerhet och information om hur skador undviks på apparaten. Allmän information och tips Miljöinformation

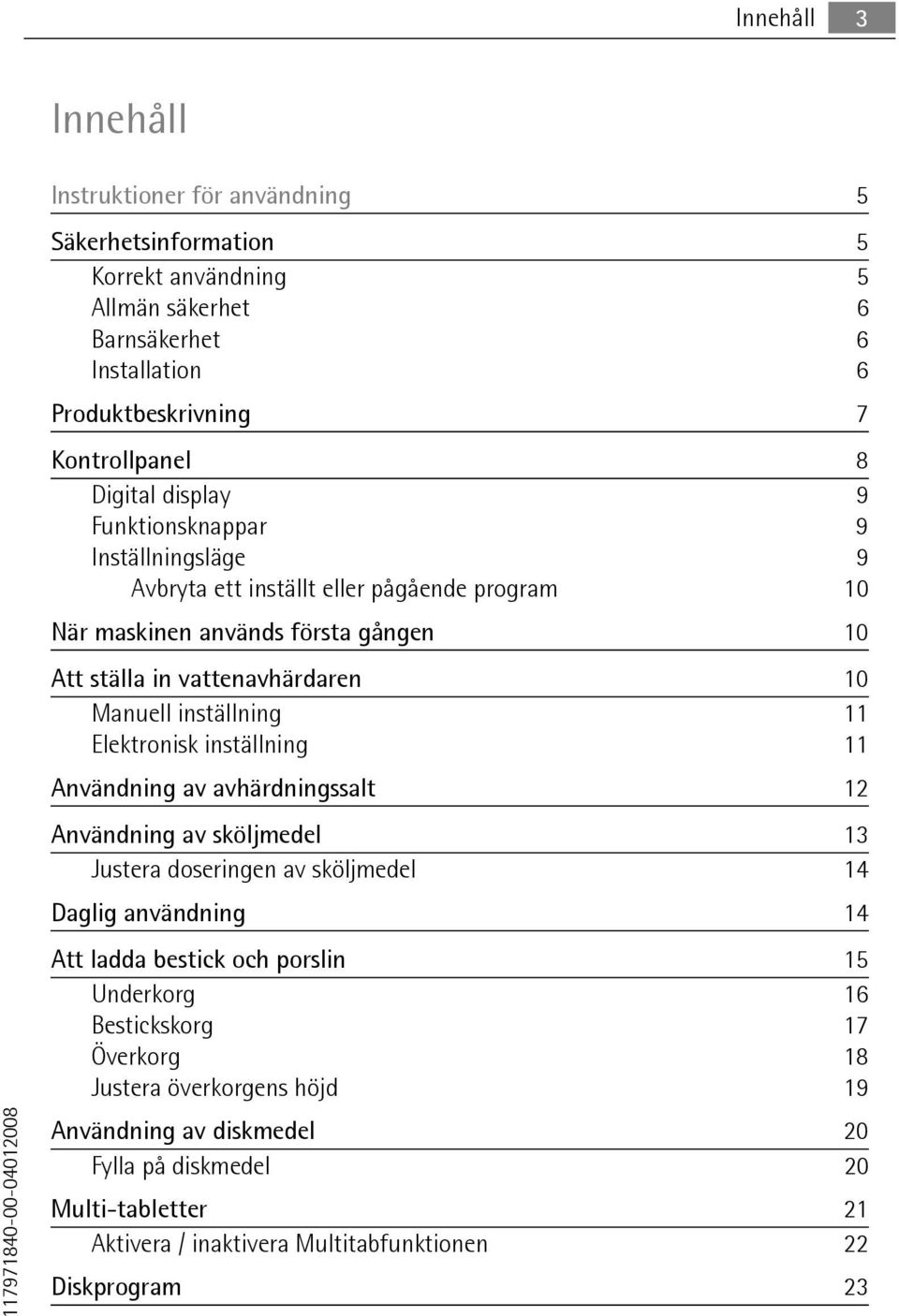

3 Innehåll 3 Innehåll Instruktioner för användning 5 Säkerhetsinformation 5 Korrekt användning 5 Allmän säkerhet 6 Barnsäkerhet 6 Installation 6 Produktbeskrivning 7 Kontrollpanel 8 Digital display 9 Funktionsknappar 9 Inställningsläge 9 Avbryta ett inställt eller pågående program 10 När maskinen används första gången 10 Att ställa in vattenavhärdaren 10 Manuell inställning 11 Elektronisk inställning 11 Användning av avhärdningssalt 12 Användning av sköljmedel 13 Justera doseringen av sköljmedel 14 Daglig användning 14 Att ladda bestick och porslin 15 Underkorg 16 Bestickskorg 17 Överkorg 18 Justera överkorgens höjd 19 Användning av diskmedel 20 Fylla på diskmedel 20 Multi-tabletter 21 Aktivera / inaktivera Multitabfunktionen 22 Diskprogram 23

4 4 Innehåll Att välja och starta ett diskprogram 24 Att plocka ut disken ur diskmaskinen 26 Underhåll och rengöring 26 Rengöring av filter 26 Rengöring av spolarmar 28 Utvändig rengöring 28 Invändig rengöring 28 Långa uppehåll 28 Åtgärder vid frysrisk 28 Flytta maskinen 28 Om maskinen inte fungerar 29 Tekniska data 31 Information till provanstalter 32 Installationsanvisningar 34 Installation 34 Inbyggnad 34 Justera diskmaskinens höjd 34 Justera sockelns höjd 35 Montera ångskyddet 35 Förankring vid angränsande enheter 36 Anslutning av vatten 36 Vattenanslutning 36 Tilloppsslang med säkerhetsventil 37 Anslutning av tömningsslang 38 Elektrisk anslutning 39 Miljöskydd 40 Förpackningsmaterial 40 Med reservation för ändringar

5 Säkerhetsinformation 5 Instruktioner för användning Säkerhetsinformation För din egen säkerhet och för att säkerställa att maskinen används på korrekt sätt är det viktigt att du noggrant läser igenom denna bruksanvisning, inklusive tips och varningar, innan du använder diskmaskinen första gången. För att undvika onödiga misstag och olyckor är det viktigt att se till att alla som använder maskinen har god kännedom om dess funktioner och skyddsanordningar. Spara denna bruksanvisning och se till att den medföljer maskinen om den flyttas eller säljs så att alla som använder maskinen får korrekt information om maskinens handhavande och säkerhet. Korrekt användning Denna diskmaskin är endast avsedd för diskning av hushållsartiklar som är lämpade för maskindiskning. Häll aldrig lösningsmedel i diskmaskinen. Det finns risk för explosion. Knivar och andra vassa föremål måste placeras i bestickkorgen med spetsarna vända nedåt eller läggas i överkorgen. Använd endast produkter (diskmedel, salt och sköljmedel) som är avsedda för diskmaskiner. Öppna inte luckan när maskinen är i drift. Het ånga kan strömma ut. Plocka inte ut disk ur diskmaskinen förrän diskprogrammet är klart. Efter användning, koppla loss maskinen från eluttaget och stäng vattenkranen. Service på denna produkt får endast utföras av en auktoriserad servicetekniker och endast originaldelar får användas. Försök under inga omständigheter att reparera maskinen på egen hand. Reparationer som utförs av oerfarna personer kan orsaka personskador och allvarliga funktionsstörningar. Kontakta vår lokala serviceavdelning. Kräv alltid att original reservdelar används till reparationer.

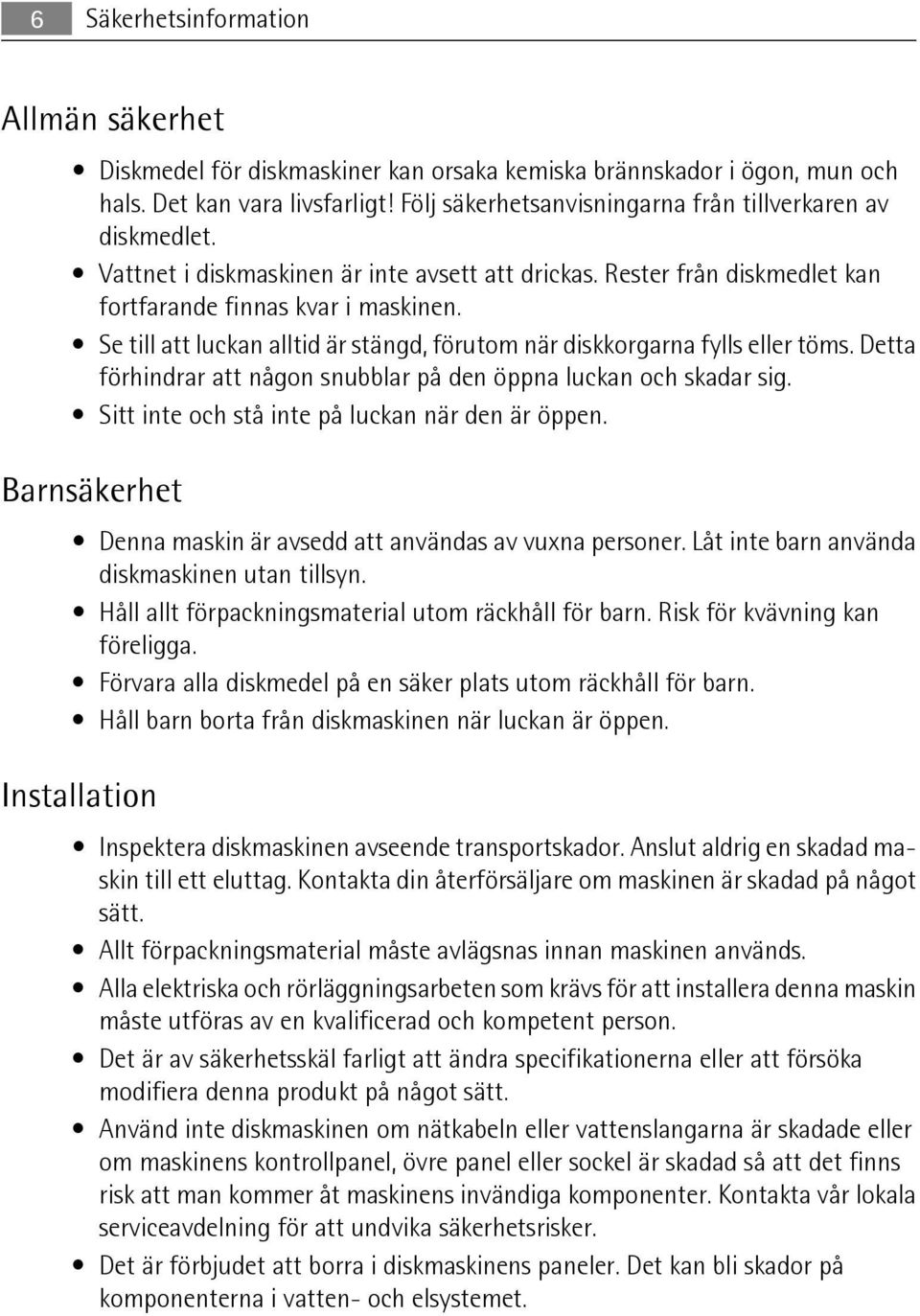

6 6 Säkerhetsinformation Allmän säkerhet Diskmedel för diskmaskiner kan orsaka kemiska brännskador i ögon, mun och hals. Det kan vara livsfarligt! Följ säkerhetsanvisningarna från tillverkaren av diskmedlet. Vattnet i diskmaskinen är inte avsett att drickas. Rester från diskmedlet kan fortfarande finnas kvar i maskinen. Se till att luckan alltid är stängd, förutom när diskkorgarna fylls eller töms. Detta förhindrar att någon snubblar på den öppna luckan och skadar sig. Sitt inte och stå inte på luckan när den är öppen. Barnsäkerhet Denna maskin är avsedd att användas av vuxna personer. Låt inte barn använda diskmaskinen utan tillsyn. Håll allt förpackningsmaterial utom räckhåll för barn. Risk för kvävning kan föreligga. Förvara alla diskmedel på en säker plats utom räckhåll för barn. Håll barn borta från diskmaskinen när luckan är öppen. Installation Inspektera diskmaskinen avseende transportskador. Anslut aldrig en skadad maskin till ett eluttag. Kontakta din återförsäljare om maskinen är skadad på något sätt. Allt förpackningsmaterial måste avlägsnas innan maskinen används. Alla elektriska och rörläggningsarbeten som krävs för att installera denna maskin måste utföras av en kvalificerad och kompetent person. Det är av säkerhetsskäl farligt att ändra specifikationerna eller att försöka modifiera denna produkt på något sätt. Använd inte diskmaskinen om nätkabeln eller vattenslangarna är skadade eller om maskinens kontrollpanel, övre panel eller sockel är skadad så att det finns risk att man kommer åt maskinens invändiga komponenter. Kontakta vår lokala serviceavdelning för att undvika säkerhetsrisker. Det är förbjudet att borra i diskmaskinens paneler. Det kan bli skador på komponenterna i vatten- och elsystemet.

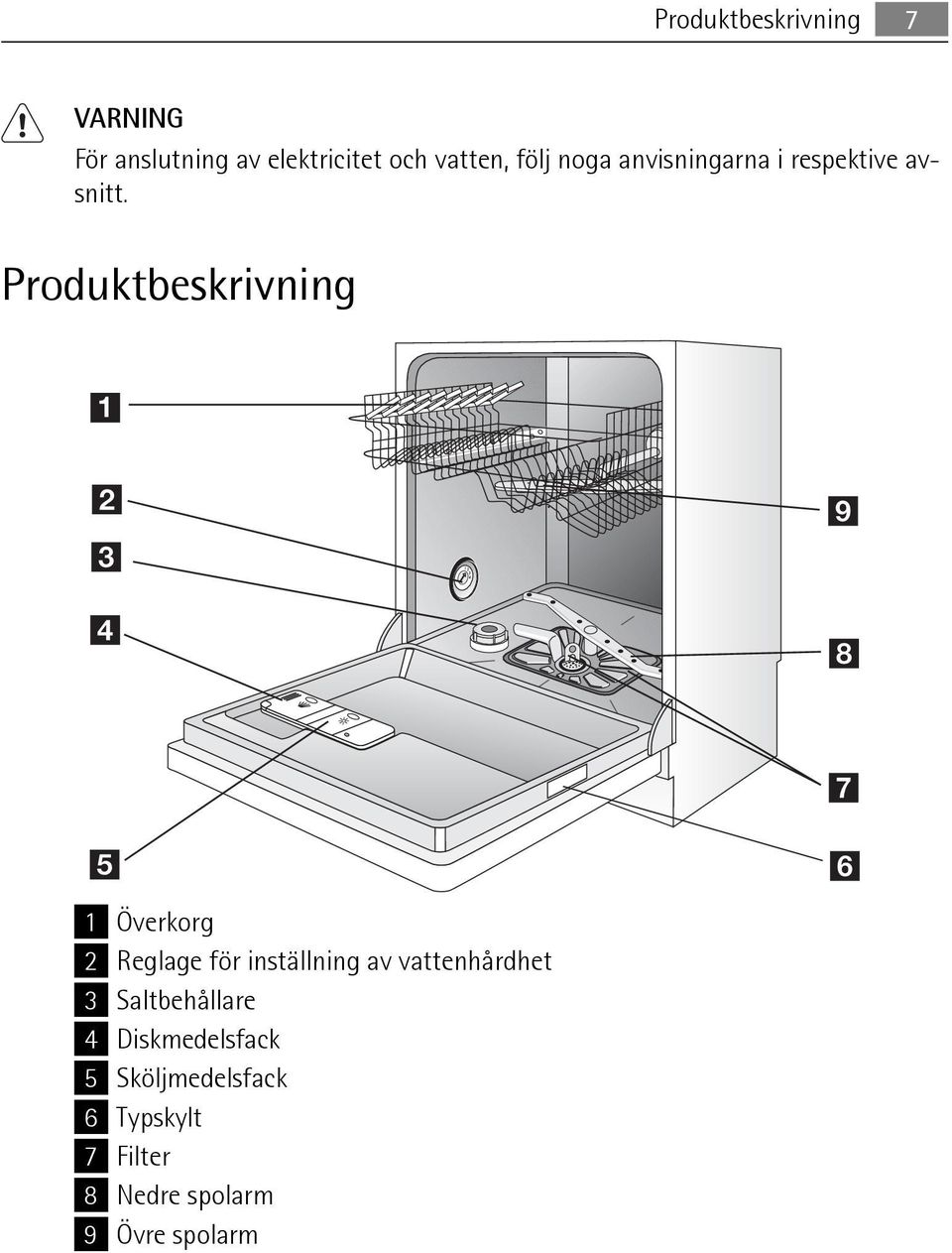

7 Produktbeskrivning 7 VARNING För anslutning av elektricitet och vatten, följ noga anvisningarna i respektive avsnitt. Produktbeskrivning 1 Överkorg 2 Reglage för inställning av vattenhårdhet 3 Saltbehållare 4 Diskmedelsfack 5 Sköljmedelsfack 6 Typskylt 7 Filter 8 Nedre spolarm 9 Övre spolarm

8 8 Kontrollpanel Kontrollpanel 1 Strömbrytare På/Av 2 Programvalsknappar 3 Knapp för Fördröjd start 4 Kontrollampor 5 Digital display 6 Funktionsknappar Program pågår Kontrollampor Tänds när ett diskprogram ställs in och lyser medan programmet pågår. MULTITAB Anger att Multitabfunktionen är aktiverad/avstängd (se avsnittet Multitabfunktion). Salt Tänds när specialsaltet tar slut. 1)

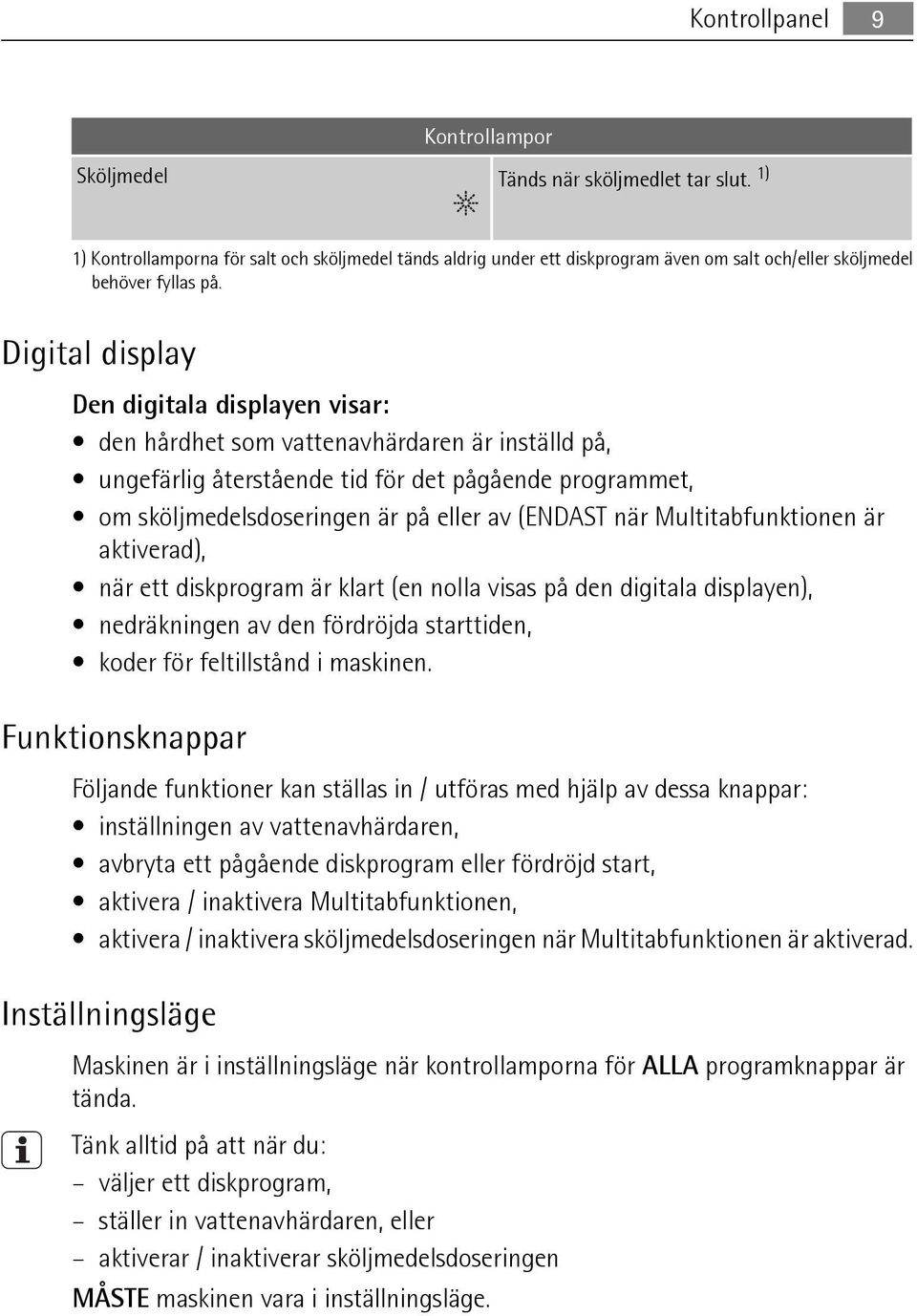

9 Kontrollpanel 9 Kontrollampor Sköljmedel Tänds när sköljmedlet tar slut. 1) 1) Kontrollamporna för salt och sköljmedel tänds aldrig under ett diskprogram även om salt och/eller sköljmedel behöver fyllas på. Digital display Den digitala displayen visar: den hårdhet som vattenavhärdaren är inställd på, ungefärlig återstående tid för det pågående programmet, om sköljmedelsdoseringen är på eller av (ENDAST när Multitabfunktionen är aktiverad), när ett diskprogram är klart (en nolla visas på den digitala displayen), nedräkningen av den fördröjda starttiden, koder för feltillstånd i maskinen. Funktionsknappar Följande funktioner kan ställas in / utföras med hjälp av dessa knappar: inställningen av vattenavhärdaren, avbryta ett pågående diskprogram eller fördröjd start, aktivera / inaktivera Multitabfunktionen, aktivera / inaktivera sköljmedelsdoseringen när Multitabfunktionen är aktiverad. Inställningsläge Maskinen är i inställningsläge när kontrollamporna för ALLA programknappar är tända. Tänk alltid på att när du: väljer ett diskprogram, ställer in vattenavhärdaren, eller aktiverar / inaktiverar sköljmedelsdoseringen MÅSTE maskinen vara i inställningsläge.

10 10 När maskinen används första gången Om en programlampa är tänd är det senast utförda eller valda programmet fortfarande inställt. I detta fall måste programmet avbrytas för att återgå till inställningsläge. Avbryta ett inställt eller pågående program Håll de två CANCEL-knapparna (B och C) intryckta samtidigt tills alla programlampor tänds. Programmet har nu avbrutits och maskinen är i inställningsläge. När maskinen används första gången Innan du använder diskmaskinen första gången: Kontrollera att el- och vattenanslutningarna har gjorts enligt installationsanvisningarna Avlägsna allt förpackningsmaterial från maskinens insida Ställ in vattenavhärdaren Häll en liter vatten i saltbehållaren och fyll sedan på disksalt Fyll sköljmedelsfacket Om du vill använda kombinerade disktabletter såsom "3 in 1", "4 in 1", "5 in 1" etc... aktiverar du Multitabfunktionen (se avsnittet Multitabfunktion). Att ställa in vattenavhärdaren Diskmaskinen är utrustad med en vattenavhärdare som avlägsnar mineraler och salt från det inkommande vattnet, ämnen som annars skulle ha skadlig eller negativ effekt på maskinens funktion. Ju mer mineraler och salter vattnet innehåller, desto hårdare är vattnet. Vattnets hårdhet mäts enligt ekvivalenta skalor: tyska grader ( dh), franska grader ( TH) och mmol/l (millimol per liter, en internationell enhet för vattnets hårdhetsgrad). Avhärdaren skall ställas in enligt den hårdhetsgrad vattnet har där du bor. Information om vattnets hårdhetsgrad där du bor kan erhållas från det lokala Vattenverket.

11 Att ställa in vattenavhärdaren 11 Vattenhårdhet Inställning av vattnets hårdhet dh TH mmol/l manuellt elektroniskt Användning av salt ,1-12,5 2 nivå 10 ja ,6-8,9 2 nivå 9 ja ,5-7,5 2 nivå 8 ja ,1-6,4 2 nivå 7 ja ,0-5,0 2 nivå 6 ja ,3-3,9 2 nivå 5 ja ,6-3,2 1 nivå 4 ja ,9-2,5 1 nivå 3 ja ,7-1,8 1 nivå 2 ja < 4 < 7 < 0,7 1 nivå 1 nej Avhärdaren måste ställas in på båda sätten: manuellt med reglaget inne i diskmaskinen och elektroniskt. Manuell inställning Diskmaskinen är fabriksinställd på läge Öppna luckan till diskmaskinen. 2. Ta ut underkorgen. 3. Ställ reglaget i läge 1 eller 2 (se tabell). 4. Sätt tillbaka underkorgen. Elektronisk inställning Diskmaskinen är fabriksinställd på nivå Tryck på strömbrytaren. Diskmaskinen måste vara i inställningsläge. 2. Håll knapparna B och C intryckta samtidigt tills kontrollamporna för knapparna A, B och C börjar att blinka.

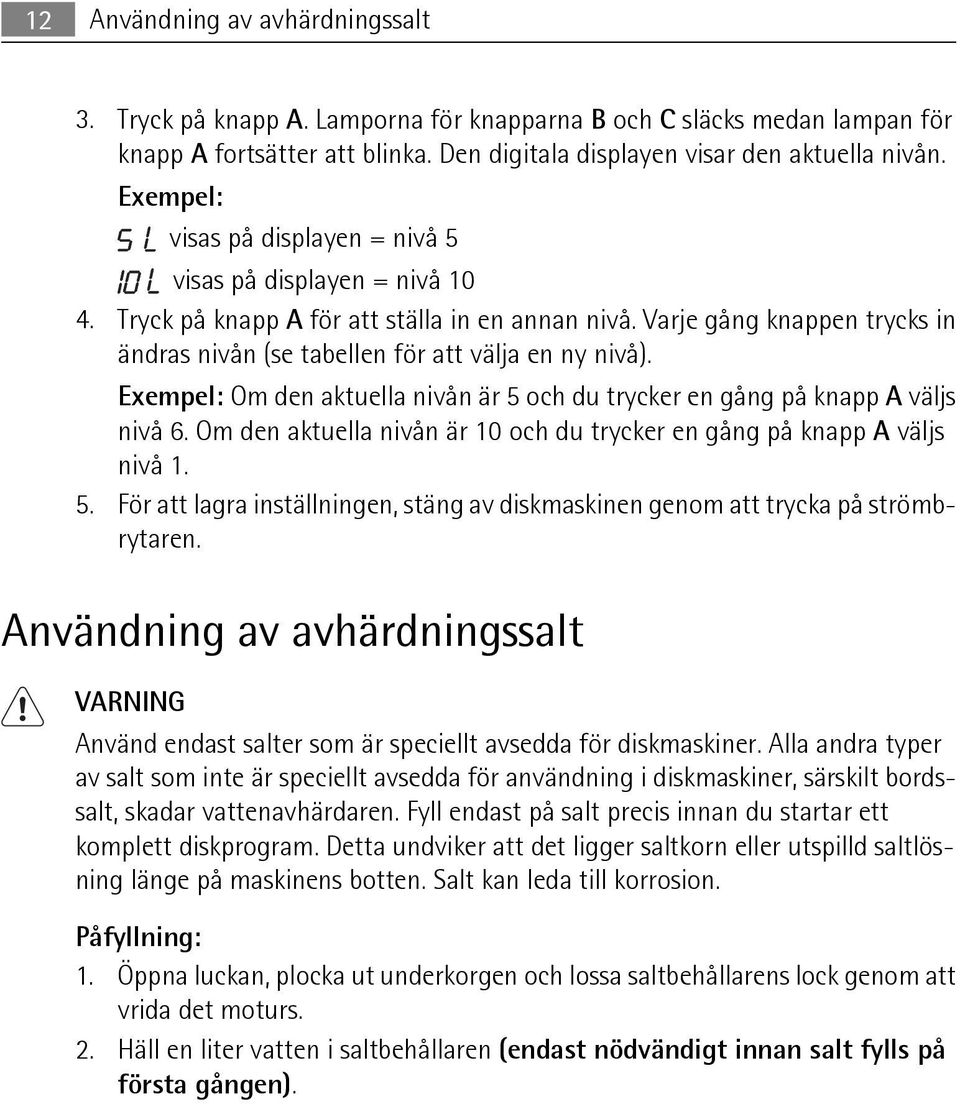

12 12 Användning av avhärdningssalt 3. Tryck på knapp A. Lamporna för knapparna B och C släcks medan lampan för knapp A fortsätter att blinka. Den digitala displayen visar den aktuella nivån. Exempel: visas på displayen = nivå 5 visas på displayen = nivå Tryck på knapp A för att ställa in en annan nivå. Varje gång knappen trycks in ändras nivån (se tabellen för att välja en ny nivå). Exempel: Om den aktuella nivån är 5 och du trycker en gång på knapp A väljs nivå 6. Om den aktuella nivån är 10 och du trycker en gång på knapp A väljs nivå För att lagra inställningen, stäng av diskmaskinen genom att trycka på strömbrytaren. Användning av avhärdningssalt VARNING Använd endast salter som är speciellt avsedda för diskmaskiner. Alla andra typer av salt som inte är speciellt avsedda för användning i diskmaskiner, särskilt bordssalt, skadar vattenavhärdaren. Fyll endast på salt precis innan du startar ett komplett diskprogram. Detta undviker att det ligger saltkorn eller utspilld saltlösning länge på maskinens botten. Salt kan leda till korrosion. Påfyllning: 1. Öppna luckan, plocka ut underkorgen och lossa saltbehållarens lock genom att vrida det moturs. 2. Häll en liter vatten i saltbehållaren (endast nödvändigt innan salt fylls på första gången).

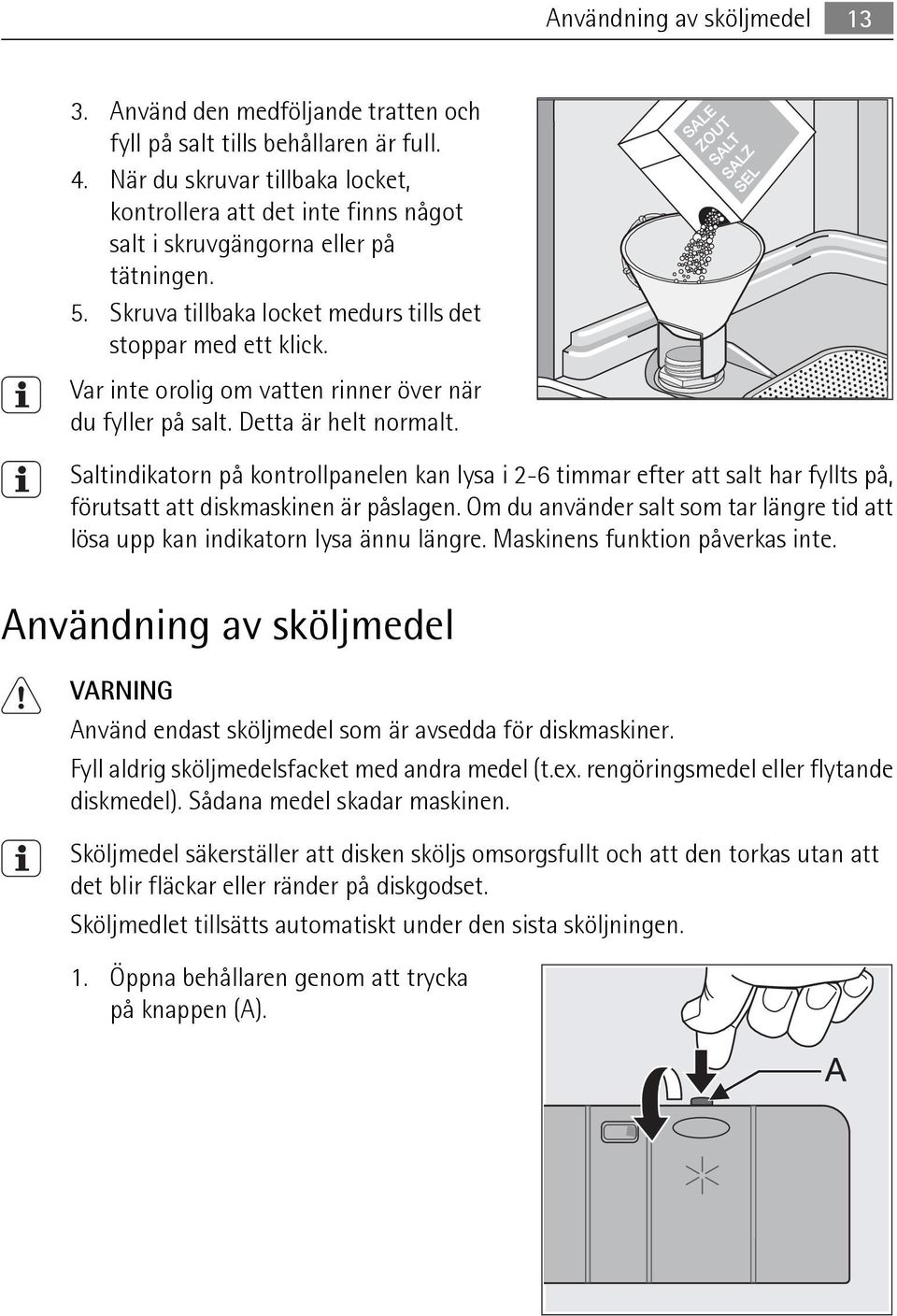

13 Användning av sköljmedel Använd den medföljande tratten och fyll på salt tills behållaren är full. 4. När du skruvar tillbaka locket, kontrollera att det inte finns något salt i skruvgängorna eller på tätningen. 5. Skruva tillbaka locket medurs tills det stoppar med ett klick. Var inte orolig om vatten rinner över när du fyller på salt. Detta är helt normalt. Saltindikatorn på kontrollpanelen kan lysa i 2-6 timmar efter att salt har fyllts på, förutsatt att diskmaskinen är påslagen. Om du använder salt som tar längre tid att lösa upp kan indikatorn lysa ännu längre. Maskinens funktion påverkas inte. Användning av sköljmedel VARNING Använd endast sköljmedel som är avsedda för diskmaskiner. Fyll aldrig sköljmedelsfacket med andra medel (t.ex. rengöringsmedel eller flytande diskmedel). Sådana medel skadar maskinen. Sköljmedel säkerställer att disken sköljs omsorgsfullt och att den torkas utan att det blir fläckar eller ränder på diskgodset. Sköljmedlet tillsätts automatiskt under den sista sköljningen. 1. Öppna behållaren genom att trycka på knappen (A).

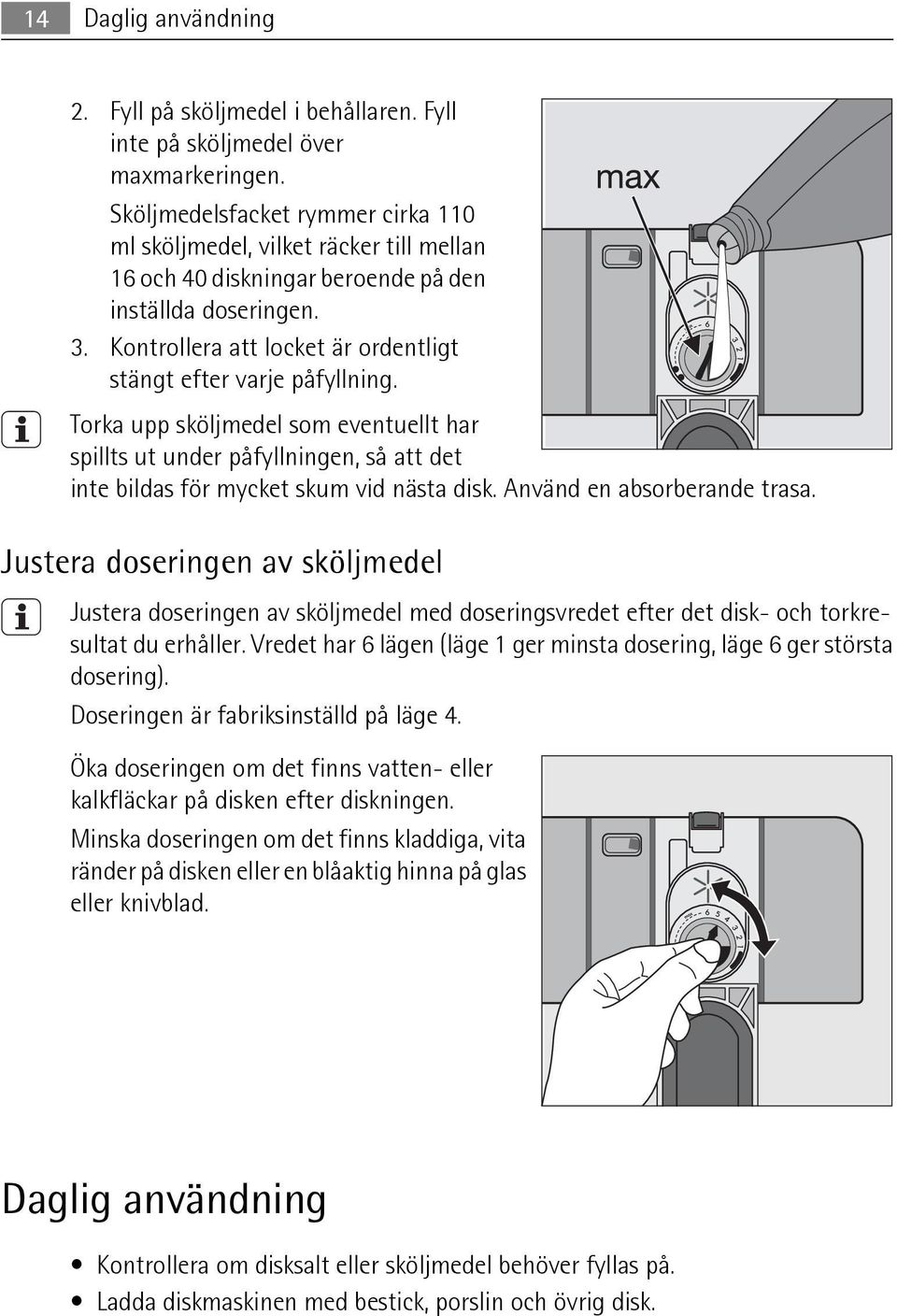

14 14 Daglig användning 2. Fyll på sköljmedel i behållaren. Fyll inte på sköljmedel över maxmarkeringen. Sköljmedelsfacket rymmer cirka 110 ml sköljmedel, vilket räcker till mellan 16 och 40 diskningar beroende på den inställda doseringen. 3. Kontrollera att locket är ordentligt stängt efter varje påfyllning. Torka upp sköljmedel som eventuellt har spillts ut under påfyllningen, så att det inte bildas för mycket skum vid nästa disk. Använd en absorberande trasa. Justera doseringen av sköljmedel Justera doseringen av sköljmedel med doseringsvredet efter det disk- och torkresultat du erhåller. Vredet har 6 lägen (läge 1 ger minsta dosering, läge 6 ger största dosering). Doseringen är fabriksinställd på läge 4. Öka doseringen om det finns vatten- eller kalkfläckar på disken efter diskningen. Minska doseringen om det finns kladdiga, vita ränder på disken eller en blåaktig hinna på glas eller knivblad. Daglig användning Kontrollera om disksalt eller sköljmedel behöver fyllas på. Ladda diskmaskinen med bestick, porslin och övrig disk.

15 Att ladda bestick och porslin 15 Fyll på diskmedel. Välj ett program som är lämpat för diskgodset. Starta diskprogrammet. Att ladda bestick och porslin Svampar, trasor och andra föremål som kan absorbera vatten får inte diskas i diskmaskinen. Innan du ställer in diskgodset i maskinen bör du: Avlägsna alla matrester och annan grövre smuts. Mjuka upp rester efter inbränd mat i pannor Tänk på följande när du ställer in porslin och bestick i maskinen: Bestick och porslin får inte blockera spolarmarnas rotation. Ställ ihåliga föremål som koppar, glas och pannor med öppningarna vända nedåt, så att de inte fylls med diskvatten. Porslin och bestick får inte ligga inuti andra föremål eller täcka varandra. Se till att glasen inte vidrör varandra. Annars finns det risk att de skadas. Lägg små föremål i bestickkorgen. Plastföremål och teflonbehandlade pannor har en tendens att hålla kvar vattendroppar. De torkar därför inte lika bra som porslin och föremål i stål. Lätta föremål (plastskålar och liknande) skall placeras i överkorgen på sådant sätt att de inte rubbas under diskprogrammet.

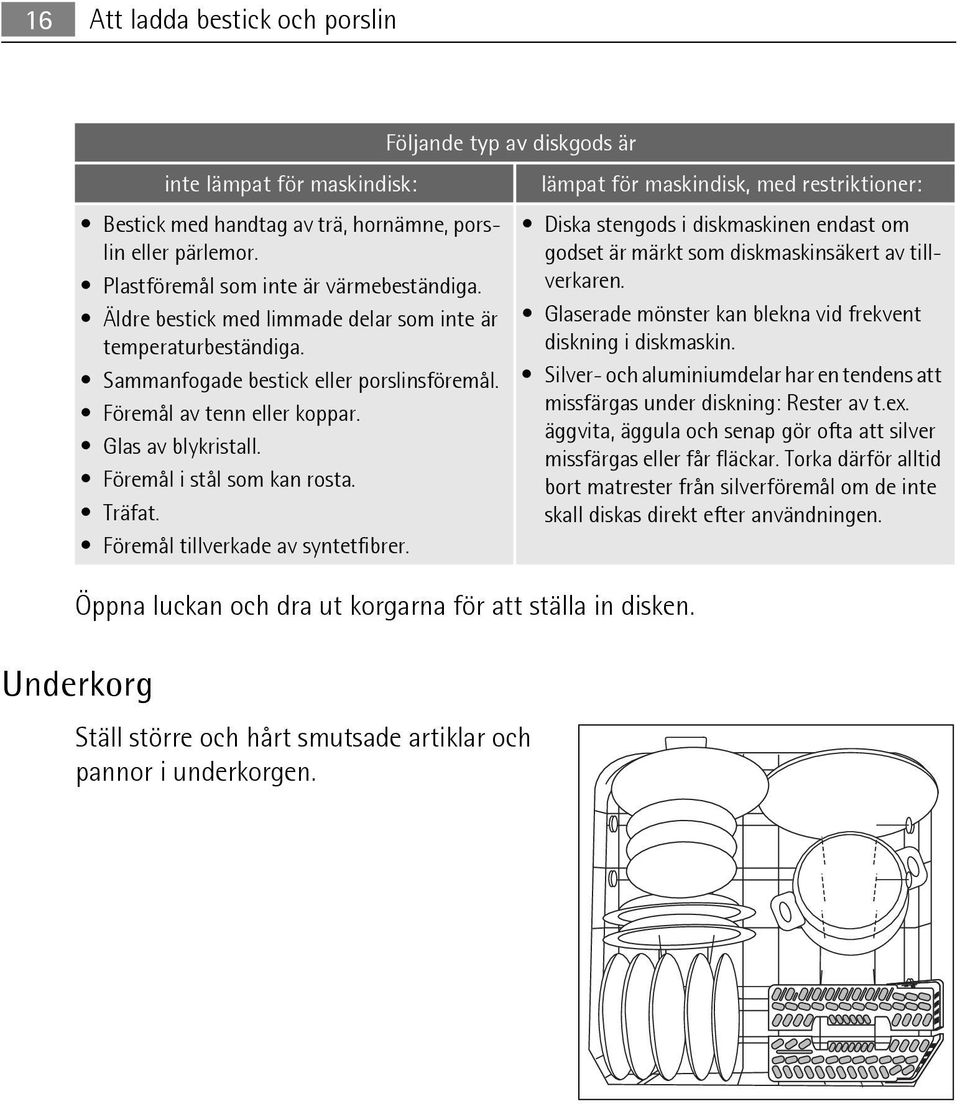

16 16 Att ladda bestick och porslin inte lämpat för maskindisk: Bestick med handtag av trä, hornämne, porslin eller pärlemor. Plastföremål som inte är värmebeständiga. Äldre bestick med limmade delar som inte är temperaturbeständiga. Sammanfogade bestick eller porslinsföremål. Föremål av tenn eller koppar. Glas av blykristall. Föremål i stål som kan rosta. Träfat. Föremål tillverkade av syntetfibrer. Följande typ av diskgods är Öppna luckan och dra ut korgarna för att ställa in disken. Underkorg Ställ större och hårt smutsade artiklar och pannor i underkorgen. lämpat för maskindisk, med restriktioner: Diska stengods i diskmaskinen endast om godset är märkt som diskmaskinsäkert av tillverkaren. Glaserade mönster kan blekna vid frekvent diskning i diskmaskin. Silver- och aluminiumdelar har en tendens att missfärgas under diskning: Rester av t.ex. äggvita, äggula och senap gör ofta att silver missfärgas eller får fläckar. Torka därför alltid bort matrester från silverföremål om de inte skall diskas direkt efter användningen.

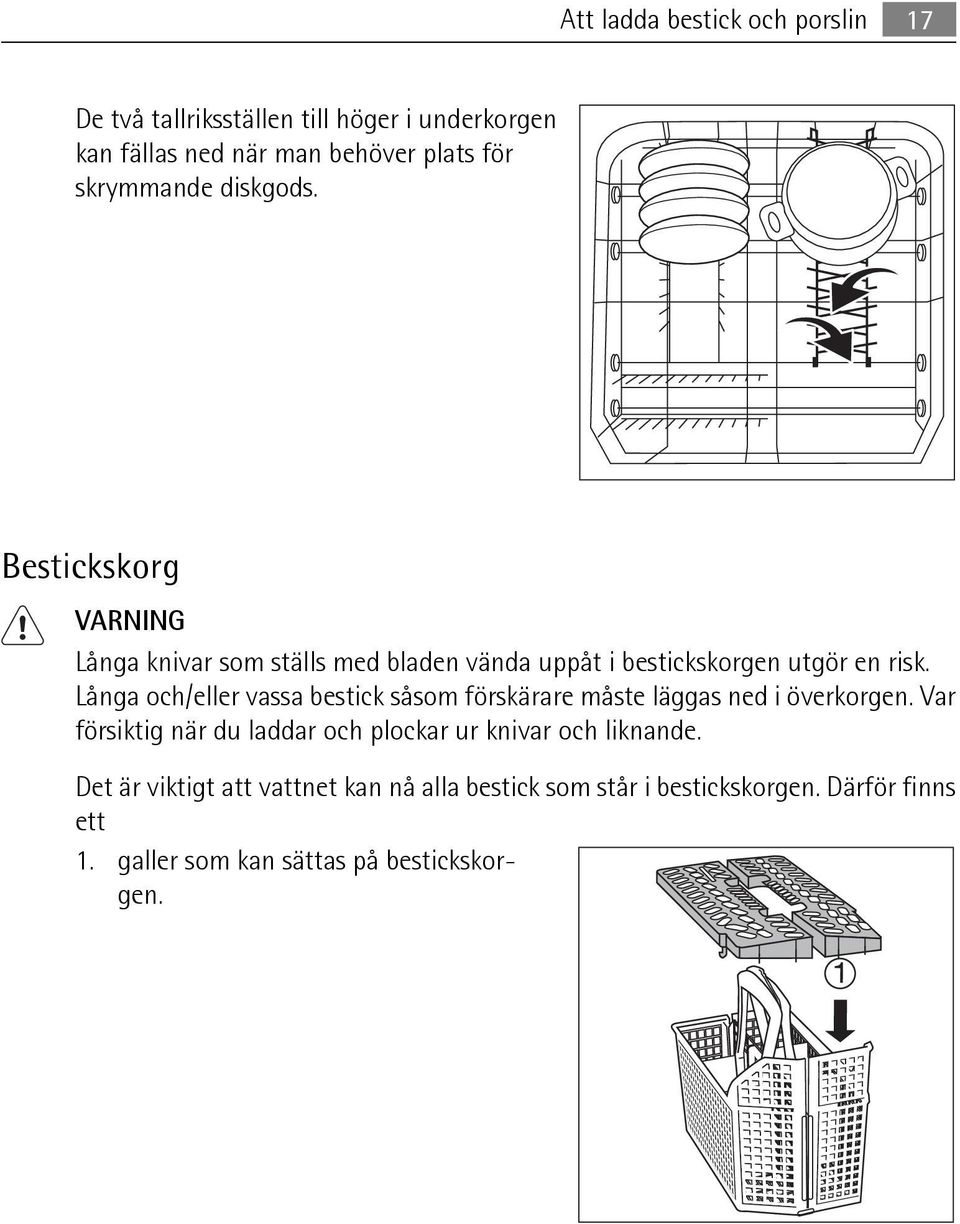

17 Att ladda bestick och porslin 17 De två tallriksställen till höger i underkorgen kan fällas ned när man behöver plats för skrymmande diskgods. Bestickskorg VARNING Långa knivar som ställs med bladen vända uppåt i bestickskorgen utgör en risk. Långa och/eller vassa bestick såsom förskärare måste läggas ned i överkorgen. Var försiktig när du laddar och plockar ur knivar och liknande. Det är viktigt att vattnet kan nå alla bestick som står i bestickskorgen. Därför finns ett 1. galler som kan sättas på bestickskorgen.

18 18 Att ladda bestick och porslin 2. Ställ gafflar och skedar i bestickskorgen med handtagen vända nedåt. För större föremål såsom vispar kan du ta bort ena halvan av gallret. Överkorg Ladda små, ömtåliga porslinsföremål och långa, vassa bestick i överkorgen. Ställ porslinsföremål på och under de vikbara koppställen så att de inte vidrör varandra och så att vattnet når alla föremål. Koppställen kan fällas upp för att ge plats åt höga föremål. Lägg eller häng vin- och konjaksglas i skårorna på koppställen.

19 Att ladda bestick och porslin 19 Fäll glasstället åt höger eller åt vänster för att ge stöd åt glas med hög fot. Pinnraden till vänster i överkorgen består också av två delar och kan fällas ned. Pinnraden ej nedfälld: placera glas, muggar och liknande i överkorgen. Pinnraden nedfälld: mer plats för t.ex. serveringsfat. Justera överkorgens höjd Föremålens maximala höjd i: överkorgen Med överkorgen i det övre läget 22 cm 30 cm Med överkorgen i det nedre läget 24 cm 29 cm underkorgen Det går att justera överkorgens höjdläge även när korgen är fylld med disk. Höja / sänka överkorgen:

20 20 Användning av diskmedel 1. Dra ut överkorgen så långt det går. 2. Håll i överkorgens handtag, lyft den uppåt så långt det går och sänk den sedan rakt nedåt. Överkorgen låses fast i det nedre eller det övre läget. VARNING Stäng alltid luckan när diskmaskinen har laddats eftersom en öppen lucka kan utgöra en säkerhetsrisk. Kontrollera att spolarmarna kan rotera fritt innan du stänger luckan. Användning av diskmedel Använd endast diskmedel som är speciellt avsedda för diskmaskiner. Följ rekommendationerna på förpackningen från produktens tillverkare avseende dosering och förvaring. Genom att använda rätt mängd diskmedel bidrar du till att skydda vår miljö. Fylla på diskmedel 1. Öppna locket.

21 Multi-tabletter Fyll på diskmedel i diskmedelsfacket (1). Markeringarna motsvarar olika doser: 20 = cirka 20 gram diskmedel, 30 = cirka 30 gram diskmedel. 3. Alla program med fördisk behöver ytterligare en dos diskmedel (5-10 gram) som skall hällas i fördiskfacket (2). Detta diskmedel används under fördiskfasen. 4. Diskmedelstabletter skall placeras i facket (1). 5. Stäng locket genom att trycka på det tills det låser fast i läge. Diskmedelstabletter Diskmedelstabletter från olika tillverkare löses upp olika fort. Detta innebär att vissa tabletter kanske inte uppnår full rengöringseffekt under korta diskprogram. Använd därför långa program när du diskar med tabletter för att säkerställa full rengöringseffekt. Multi-tabletter Denna diskmaskin är utrustad med en "multitabfunktion", vilket gör att det går att använda "Multitab" kombinerade diskmedelstabletter. Dessa produkter är diskmedel med kombinerade rengörings-, skölj- och saltfunktioner. De kan också innehålla andra ämnen, beroende på vilken typ av tablett det gäller ("3 i 1", "4 i 1", "5 i 1", osv.). Kontrollera om medlet du tänker använda är lämpat för vattnets hårdhet på platsen där du bor. Se tillverkarens anvisningar. Denna funktion kan väljas för alla diskprogram. När denna funktion väljs stängs sköljmedels- och saltdoseringen automatiskt av och kontrollamporna för sköljmedel och salt slocknar.

22 22 Multi-tabletter Välj "multitabfunktionen" innan du startar diskprogrammet. När denna funktion har valts (kontrollampan lyser) fortsätter den att vara på även i följande diskprogram.?? När multitabfunktionen är inställd kan det hända att programtiden ändras. I detta fall uppdateras programtiden automatiskt, vilket visas på den digitala displayen. Det går INTE att ändra multitabfunktionen under ett pågående program. Om du vill utesluta multitabfunktionen måste du först radera programinställningen. Sedan går det att stänga av multitabfunktionen. I detta fall måste du välja diskprogram (och tillvalsfunktioner) på nytt. Aktivera / inaktivera Multitabfunktionen Håll de två Multitab-knapparna (D och E) intryckta samtidigt tills kontrollampan för "Multitabfunktion" tänds. Detta innebär att funktionen är aktiverad. För att inaktivera funktionen, tryck på samma knappar tills kontrollampan släcks. Om torkresultaten inte är tillfredsställande rekommenderar vi att du gör så här: 1. Fyll på sköljmedel i sköljmedelsfacket. 2. Aktivera sköljmedelsdoseringen. 3. Ställ in sköljmedelsdoseringen på läge 2. Det går bara att aktivera/stänga av sköljmedelsdoseringen när Multitabfunktionen är på. Aktivera / inaktivera sköljmedelsdoseringen 1. Tryck på strömbrytaren. Diskmaskinen måste vara i inställningsläge. 2. Håll knapparna B och C intryckta samtidigt tills kontrollamporna för knapparna A, B och C börjar att blinka. 3. Tryck på knapp B. Lamporna för knapparna A och C släcks medan lampan för knapp B fortsätter att blinka. Den digitala displayen visar aktuell inställning: = Sköljmedelsfack inaktiverat. = Sköljmedelsfack aktiverat. 4. Tryck på knapp B en gång till för att ändra inställning. Displayen visar den nya inställningen. 5. För att lagra inställningen, stäng av diskmaskinen genom att trycka på strömbrytaren.

23 Diskprogram 23 Om du väljer att återgå till diskmaskinens standardsystem för diskmedelsdosering rekommenderar vi att du gör så här: 1. Stäng av Multitabfunktionen. 2. Fyll på salt- och sköljmedelsbehållarna på nytt. 3. Ställ in vattnets hårdhetsgrad på den högsta nivån och kör ett normalt diskprogram utan disk. 4. Justera inställningen av vattnets hårdhet enligt den hårdhetsgrad vattnet har där du bor. 5. Justera doseringen av sköljmedel. Diskprogram Program Smutsgrad Typ av disk Programbeskrivning Förbrukningsvärden 1) Fördisk Huvuddisk Mellanliggande sköljning Avslutande sköljning Torkning Programtid (minuter) Energi (kwh) Vatten (liter) Auto 2) Både normalt och hårt smutsad disk Porslin, bestick, kastruller och pannor 1/2x ,1-1, x-press Lätt 30' 3) smutsad disk Porslin och bestick 30 0, Hårt smutsad disk Porslin, bestick, kastruller och pannor ,5-1, Eco Normalt 50 4) smutsad disk Porslin och bestick ,0-1,

24 24 Att välja och starta ett diskprogram Program Smutsgrad Typ av disk Programbeskrivning Förbrukningsvärden 1) Fördisk Huvuddisk Mellanliggande sköljning Avslutande sköljning Torkning Programtid (minuter) Energi (kwh) Vatten (liter) Normalt smutsad disk Ömtåligt porslin och glas ,8-0, ) Förbrukningsvärdena är avsedda som vägledning och varierar med vattnets tryck och temperatur, variationer i nätspänningen och diskmängd. 2) Under automatiska diskprogram bestäms diskens smutsgrad av hur grumligt vattnet är. Programtiden och förbrukningen av vatten och energi kan variera. Detta beror på om maskinen är fullt eller delvis laddad och om disken är lätt eller hårt smutsad. Vattnets temperatur justeras automatiskt mellan 45 och 70 C. 3) Idealiskt när diskmaskinen endast är delvis fylld. Detta är ett perfekt dagligt program som uppfyller behoven hos en familj på 4 personer som endast vill ladda porslin och bestick efter frukost och middag. 4) Testprogram för provningsanstalter. Att välja och starta ett diskprogram Välj diskprogram och fördröjd start med luckan något på glänt. Då startar programmet eller nedräkningen av den fördröjda starttiden inte förrän luckan stängs. Till dess går det att ändra de aktuella inställningarna. 1. Kontrollera att porslin och bestick har ställts på rätt sätt i korgarna och att spolarmarna kan rotera fritt. 2. Kontrollera att vattenkranen är öppen. 3. Tryck på strömbrytaren: alla programindikatorer tänds (inställningsläge). 4. Tryck på knappen motsvarande det önskade diskprogrammet (se "Programöversikt"). När ett program väljs tänds motsvarande kontrollampa. Stäng diskmaskinsluckan så startar programmet automatiskt. Välja och starta ett program med "Fördröjd start"

25 Att välja och starta ett diskprogram När du har valt diskprogram, tryck på knappen "Fördröjd start" tills önskat antal timmar visas med blinkande siffror på den digitala displayen. Du kan välja en fördröjning mellan 1 och 19 timmar. 2. Stäng diskmaskinsluckan så startar nedräkningen automatiskt. Siffran på displayen blinkar inte längre utan lyser med fast sken. 3. Nedräkningen minskar i steg om en timme. 4. Om luckan öppnas avbryts nedräkningen. 5. När tiden har räknats ned startar programmet automatiskt. Under nedräkningen av den fördröjda starttiden är kontrollampan Program pågår släckt. När nedräkningen är klar startar diskprogrammet automatiskt och kontrollampan Program pågår tänds. Det går att välja diskprogram och fördröjd start även när luckan är stängd. I så fall, tänk på att när du väl har tryckt på en programknapp har du ENDAST 3 sekunder på dig att välja ett annat program eller fördröjd start. Efter tre sekunder startar det valda programmet automatiskt. Avbryta "fördröjd start" och / eller ett diskprogram För att kunna radera startfördröjningen under nedräkningen måste du först återställa diskmaskinen. När nedräkningen av den fördröjda starten avbryts innebär det också att det inställda diskprogrammet avbryts. I detta fall måste du ställa in diskprogrammet på nytt. Om ett nytt diskprogram skall väljas, kontrollera att det finns diskmedel i diskmedelsfacket. VARNING Avbryt ett pågående diskprogram ENDAST om det är absolut nödvändigt. Obs! Het ånga kan strömma ut när luckan öppnas. Öppna luckan försiktigt. Göra paus i ett pågående diskprogram: Öppna diskmaskinsluckan. Då stoppas programmet. Stäng luckan. Programmet fortsätter från den punkt där det avbröts. Tryck på strömbrytaren. Alla kontrollampor slocknar. Tryck på strömbrytaren en gång till. Programmet fortsätter från den punkt där det avbröts. När diskprogrammet är klart Diskmaskinen stoppas automatiskt. Kontrollampan för Program klart tänds. Det avslutade programmets kontrollampa fortsätter att lysa.

26 26 Att plocka ut disken ur diskmaskinen 1. Stäng av diskmaskinen genom att trycka på strömbrytaren. 2. Öppna diskmaskinsluckan, låt den stå på glänt i ett par minuter och ta sedan ut diskgodset. Då svalnar disken något och den blir också torrare. Att plocka ut disken ur diskmaskinen Hett porslin är känsligt för stötar. Låt därför porslinet kallna något innan du plockar ur disken. Töm först underkorgen och sedan överkorgen. På detta sätt förhindrar du att vatten från överkorgen droppar ned på disken i underkorgen. Det kan hända att det finns vatten på diskmaskinens sidoväggar och på luckan. Det beror på att det rostfria stålet har blivit kallare än disken. FÖRSIKTIGHET När diskprogrammet är klart rekommenderar vi att du kopplar loss maskinen från eluttaget och stänger vattenkranen. Underhåll och rengöring Rengöring av filter Filtren måste då och då inspekteras och rengöras. Smutsiga filter försämrar diskresultatet. VARNING Kontrollera att maskinen är avstängd innan du rengör filtren. 1. Öppna luckan och plocka ur underkorgen.

27 Underhåll och rengöring Diskmaskinens filtersystem består av ett grovfilter (A), ett mikrofilter (B) och ett platt filter. Öppna filtersystemet med hjälp av handtaget som sitter på mikrofiltret. 3. Vrid handtaget ungefär 1/4 varv motsols och ta ut filtersystemet. 4. Fatta grovfiltret (A) i handtaget med hålet och lossa det från mikrofiltret (B). 5. Rengör alla filter noggrant under rinnande vatten. 6. Lossa det platta filtret som sitter i diskutrymmets botten och rengör det noggrant på båda sidorna. 7. Sätt tillbaka det platta filtret i diskutrymmets botten och se till att det passas in perfekt. 8. Sätt grovfiltret (A) i mikrofiltret (B) och tryck ihop dem. 9. Sätt tillbaka filtersystemet och vrid handtaget medurs så långt det går så att filtersystemet låses fast. Kontrollera att det platta filtret inte sticker upp ovanför diskutrymmets botten. VARNING Använd ALDRIG diskmaskinen utan filter. Felaktig montering av filtren resulterar i dåliga diskresultat och kan skada diskmaskinen.

28 28 Underhåll och rengöring Rengöring av spolarmar Försök ALDRIG att ta bort spolarmarna. Om hålen i spolarmarna är igentäppta med matrester kan hålen rensas med en cocktailpinne. Utvändig rengöring Rengör maskinens utvändiga ytor och kontrollpanelen med en mjuk, fuktig trasa. Vid behov kan ett neutralt rengöringsmedel användas. Använd aldrig produkter med slipeffekt, skursvampar eller lösningsmedel (aceton, trikloretylen eller liknande). Invändig rengöring Rengör regelbundet tätningarna runt luckan samt diskmedels- och sköljmedelsfacken med en fuktig trasa. Vi rekommenderar att du var tredje månad kör diskprogrammet för hårt smutsad disk med diskmedel, men utan disk. Långa uppehåll Om du inte tänker använda diskmaskinen under en längre period rekommenderar vi att du gör så här: 1. Koppla loss maskinen från eluttaget och stäng vattenkranen. 2. Låt luckan stå på glänt så att inte dålig lukt bildas. 3. Rengör maskinen invändigt. Åtgärder vid frysrisk Placera inte maskinen på en plats där det finns risk att temperaturen sjunker under 0 C. Om detta inte går att undvika: töm maskinen, stäng luckan, koppla loss tilloppsslangen och töm slangen. Flytta maskinen Om du måste flytta maskinen (om du t.ex. byter bostad): 1. Koppla loss maskinen från eluttaget.

29 Om maskinen inte fungerar Stäng vattenkranen. 3. Koppla loss slangarna för vattentillförsel och tömning. 4. Dra ut maskinen tillsammans med slangarna. Luta inte maskinen under transport. Om maskinen inte fungerar Diskmaskinen startar inte eller stoppar under drift. Vissa problem beror på bristande underhåll eller förbiseenden och kan lösas med hjälp av anvisningarna i nedanstående tabell, utan att en servicetekniker tillkallas. Stäng av diskmaskinen och gå igenom följande förslag på korrigerande åtgärder. Felkod och problem visas på displayen. Diskmaskinen fylls inte med vatten. visas på displayen. Diskmaskinen töms inte. visas på displayen. Översvämningsskyddet är aktiverat. Möjliga orsaker och åtgärder Vattenkranen är blockerad eller belagd med kalk. Rengör vattenkranen. Vattenkranen är stängd. Öppna vattenkranen. Filtret (i förekommande fall) i den gängade slangkopplingen vid tilloppsventilen är igentäppt. Rengör filtret i slangkopplingen. Tilloppsslangen har inte dragits rätt eller är vikt eller hopklämd. Kontrollera anslutningen av tilloppsslangen. Avloppsmuffen är blockerad. Rengör avloppsmuffen. Tömningsslangen har inte dragits rätt eller är vikt eller hopklämd. Kontrollera anslutningen av tömningsslangen. Stäng vattenkranen och kontakta vår lokala serviceavdelning.

30 30 Om maskinen inte fungerar Felkod och problem Programmet startar inte. Möjliga orsaker och åtgärder Luckan till diskmaskinen är inte stängd ordentligt. Stäng luckan. Nätkabeln har inte anslutits till eluttaget. Anslut nätkabeln. Säkringen har bränt i hushållets säkringsskåp. Byt ut säkringen. Fördröjd start har ställts in. Avbryt fördröjd start om disken skall diskas omedelbart. Sätt på diskmaskinen när dessa kontroller har utförts. Programmet fortsätter från den punkt där det avbröts. Kontakta vår serviceavdelning om problemet eller felkoden återkommer. Kontakta vår lokala serviceavdelning för information om felkoder som inte beskrivs i ovanstående tabell. Uppge diskmaskinens modell (Mod.), produktnummer (PNC) och serienummer (S.N.). Denna information finner du på typskylten som sitter på sidan av luckan till diskmaskinen. För att du alltid skall ha dessa uppgifter till hands rekommenderar vi att du antecknar dem här: Mod. (modell): PNC (produktnr): S.N. (serienr):

31 Tekniska data 31 Disken är inte ren. Disken är våt eller glanslös. Det är ränder, mjölkaktiga fläckar eller en blåaktig beläggning på glas och porslin. Vattendroppar har torkat in på glas och porslin. Diskresultaten är inte tillfredsställande Fel diskprogram har valts. Disken har ställts på ett sådant sätt att vattnet inte når alla ytor. Korgarna får inte överfyllas. Spolarmarna kan inte rotera fritt eftersom disken har ställts på fel sätt. Filtren i diskutrymmets botten är smutsiga eller felaktigt placerade. För lite eller inget diskmedel alls har använts. Om det är kalkavlagringar på disken: saltbehållaren är tom eller vattenavhärdaren är inställd på fel nivå. Anslutningen av tömningsslangen är felaktig. Locket till saltbehållaren är inte stängt ordentligt. Sköljmedel har inte använts. Sköljmedelsfacket är tomt. Minska sköljmedelsdoseringen. Öka sköljmedelsdoseringen. Diskmedlet kan också vara orsaken. Kontakta tillverkarens kundtjänst. Kontakta vår lokala serviceavdelning om problemet kvarstår efter alla dessa kontroller. Tekniska data Mått Bredd - höjd - djup (cm) 59,6 x 81,8-87,8 x 61 Elektrisk anslutning - Spänning - Total effekt - Säkring Information om elektrisk anslutning finns på typskylten som sitter på innerkanten av diskmaskinsluckan Vattentryck Min. - Max. (MPa) 0,05-0,8 Kapacitet Kuvert 12 Max. vikt kg 40

32 32 Information till provanstalter Information till provanstalter Vid testning enligt EN måste diskkorgarna vara helt fyllda och testprogrammet (se "Diskprogram") användas. Vid testning enligt EN måste salt- och sköljmedelsbehållarna vara helt fyllda och testprogrammet (se "Diskprogram") användas. Full laddning: 12 standardkuvert Erforderlig mängd diskmedel: 5 g + 25 g (Typ B) Sköljmedelsinställning: läge 4 (Typ III)

33 Information till provanstalter 33 Exempel på hur diskkorgarna kan fyllas: Överkorg 1) Underkorg med bestickskorg Bestickskorg 1) Om det sitter koppställ på vänster sida, avlägsna dessa.

34 34 Installation Installationsanvisningar Installation VARNING Allt arbete avseende elektricitet och/eller rörläggning som krävs för att installera denna maskin skall utföras av en behörig elektriker och/eller rörmokare eller annan kompetent person. Avlägsna allt förpackningsmaterial innan du ställer diskmaskinen på plats. Placera om möjligt diskmaskinen intill en vattenkran och ett avlopp. Inbyggnad Denna diskmaskin är avsedd att installeras under en köksbänk eller en bänkskiva. Det är viktigt att följa de mått som anges i figuren för maskinens inbyggnad. Höjden på utrymmet där diskmaskinen skall installeras kan variera mellan 820 och 880 mm från golvnivå eftersom maskinen har justerbara fötter (max. 60 mm). Några ytterligare öppningar för ventilation av diskmaskinen krävs inte. Det enda som behövs är öppningar för tilloppsslangen, tömningsslangen och nätkabeln. Lämna ett mellanrum på 2 mm mellan diskmaskinens ovansida och köksbänkens undersida. Diskmaskinen måste kopplas loss från eluttaget före varje åtgärd som inbegriper åtkomst till maskinens interna komponenter. När du ställer maskinen på plats, se till att tilloppsslangen, tömningsslangen och nätkabeln inte böjs eller kläms. Justera diskmaskinens höjd Justera maskinens höjd på följande sätt:

35 Installation Lossa eller dra åt de två främre fötterna. 2. Lossa och avlägsna den justerbara sockeln. 3. Justera den bakre fotens höjd genom att skruva skruven som sitter mitt på frontplåten åt vänster eller åt höger. Diskmaskinen måste stå helt plant för att säkerställa att luckan stängs ordentligt och att lucktätningen håller tätt. När maskinen står helt plant fastnar inte luckan i distanshållarna som finns på ena sidan av höljet. Om luckan inte stänger ordentligt, lossa eller dra åt de justerbara fötterna tills maskinen står helt i våg. Justera sockelns höjd Det är viktigt att diskmaskinen står helt plant så att luckan tätar ordentligt. Skruva fötterna åt vänster eller höger tills diskmaskinen står i våg. Om det blir ett tomrum vid maskinens botten kan detta täckas genom att den justerbara sockelplåten sänks. Montera ångskyddet Skruva fast ångskyddet på framsidan av bänkskivan med hjälp av medföljande skruvar.

36 36 Anslutning av vatten Förankring vid angränsande enheter Förankra diskmaskinen genom att skruva fast den ordentligt i bänkskivan ovanför den eller i ett angränsande skåp. Använd medföljande vinkeljärn som skall sättas i spåren ovanpå diskmaskinen (se figur). Förankra maskinen (i bänkskivan eller i köksbänken) när den står i korrekt läge med hjälp av de medföljande skruvarna (3,5 x 16 mm). Dra åt skruvarna så att diskmaskinen inte kan tippa framåt och orsaka skada när luckan är öppen och disk ställs in i maskinen. Diskmaskinen måste förankras i bänkskivans undersida eller i angränsande köksskåp med hjälp av de medföljande vinkeljärnen. Underlåtenhet att göra detta kan orsaka personskador eller skador på föremål. Under inga omständigheter får hål borras i diskmaskinens paneler. Det finns risk att vattensystemets komponenter skadas. VARNING Diskmaskinen måste förankras i bänkskivans undersida eller i angränsande köksskåp med hjälp av de medföljande vinkeljärnen. Underlåtenhet att göra detta kan orsaka personskador eller skador på föremål. Under inga omständigheter får hål borras i diskmaskinens paneler. Det finns risk att vattensystemets komponenter skadas. Anslutning av vatten Vattenanslutning Vi rekommenderar anslutning till kallvatten. Vid anslutning till varmvatten får vattentemperaturen inte överskrida 60 C. Tillförsel av hett vatten är inte alltid effektivt vid diskning av hårt smutsat gods eftersom hett vatten i hög grad förkortar programtiderna. Kopplingsmuttern på maskinens tilloppsslang är avsedd att skruvas fast på ett 3/4" gasgängat rör eller en specialgjord kran med snabbkoppling, t.ex. Press-block. Vattentrycket måste vara inom de gränser som anges i "Tekniska data". Information om det genomsnittliga vattentrycket där du bor kan erhållas från det lokala Vattenverket.

37 Anslutning av vatten 37 Tilloppsslangen får inte klämmas eller vikas när den ansluts. Med hjälp av låsmuttrarna kan diskmaskinens tillopps- och tömningsslangar vändas åt vänster eller höger för att passa installationen. Låsmuttrarna måste sitta korrekt för att undvika vattenläckage. (Obs! Alla modeller har INTE tillopps- och tömningsslangar försedda med låsmutter. I så fall är denna anpassning ej möjlig.) Om maskinen ansluts till nya rörledningar eller ledningar som inte har använts på länge bör du låta vattnet rinna några minuter innan du ansluter tilloppsslangen. Använd INTE slangar som tidigare har använts på en gammal maskin. Denna diskmaskin är utrustad med säkerhetsanordningar som förhindrar att vattnet som används i maskinen återförs till dricksvattensystemet. Diskmaskinen uppfyller kraven i tillämpliga VVS-bestämmelser. Tilloppsslang med säkerhetsventil När den dubbelväggiga tilloppsslangen ansluts kopplas säkerhetsventilen till vattenkranen. Därför är det endast tryck i tilloppsslangen när vattenkranen är öppen. Om tilloppsslangen börjar att läcka stänger säkerhetsventilen av vattentillförseln. Var försiktig när du installerar tilloppsslangen: Säkerhetsventilens elkabel sitter i den dubbelväggiga tilloppsslangen. Doppa inte ned tilloppsslangen eller säkerhetsventilen i vatten. Lossa omedelbart stickkontakten från eluttaget om tilloppsslangen eller säkerhetsventilen skadas. En tilloppsslang med säkerhetsventil får endast bytas av en specialist eller vår serviceavdelning.

38 38 Anslutning av vatten VARNING Varning! Farlig spänning. Anslutning av tömningsslang Tömningsslangens ände kan anslutas på följande sätt: 1. Till diskhons avloppsmuff genom att fästa slangen på undersidan av bänkskivan. Detta förhindrar att avloppsvatten från diskhon rinner in i maskinen. 2. Till ett stigrör med ventilationshål och minst 4 cm invändig diameter. Tömningsanslutningen måste sitta på en höjd mellan 30 cm (minimum) och 100 cm (maximum) från diskmaskinens undersida. Tömningsslangen kan vändas åt diskmaskinens högra eller vänstra sida. Se till att slangen inte är böjd eller klämd eftersom detta kan förhindra eller sakta ned tömningen av vatten. Diskhons propp får inte sitta på plats när maskinen tömmer eftersom det kan få vattnet att rinna tillbaka in i maskinen. Om du förlänger tömningsslangen får längden inte överskrida två meter och förlängningsslangens invändiga diameter får inte vara mindre än diametern hos medföljande slang. Den invändiga diametern hos kopplingarna som används för anslutning till avloppet får inte vara mindre än diametern på medföljande slang.
