1 Fordonsdiagnos på autocoms vis Cars trucks generic

2 En komplett diagnoslösning CDP+ är ett stabilt och snabbt diagnosverktyg som länkar samman fordon och dator. Den fungerar till både gamla och nya fordon. CDP+ kopplas till diagnosuttaget i fordonet och kommunicerar sedan trådlöst med ett av våra diagnosprogram i din PC. Våra program uppdateras regelbundet med nya fordonsmodeller och djupare funktionalitet. Med CARS kan du utföra märkesspecifik diagnos för personbilar och lätta transportbilar från 1988 och framåt. Totalt 47 olika märken. Med TRUCKS kan du utföra märkesspecifik diagnos för lätta- och tunga transportbilar, bussar och trailers från 1995 och framåt. Totalt 37 olika märken. Vårt diagnosprogram GENERIC är framtaget för den lagstadgade avgasrelaterade diagnosen. GENERIC ingår i TRUCKS och CARS. CDP+ och våra diagnosprogram är utvecklade i Sverige av AUTOCOM. Funktioner & Fördelar *FLIGHT RECORDER Med hjälp av flight recorder-funktionen kan du i realtid spela in ett fritt antal parametrar medan du testkör fordonet. Under inspelningen kan du genom en knapptryckning markera ett upptäckt fel så att du lättare hittar den delen i efterhand. CDP+ är utrustad med inbyggt minne så du behöver inte ta med dig datorn. Statusindikator Med hjälp av en statusindikator på CDP+ har du koll på varje steg i diagnosen. Olika färger och ljud kommunicerar aktuell status och placeringen gör att du ser den på långt håll. Till exempel så skiftar indikatorn mellan blått och grönt när CDP+ upprättar kommunikation med fordonets styrdon. Kontakt med LED-lampa För att enkelt hitta diagnosuttaget i fordonet, även om det sitter på ett mörkt och svåråtkomligt ställe, finns det en LED-lampa på den 16-poliga kontakten. Placeringen och utformningen gör att belysningen fungerar även då man behöver använda en adapterkabel för fordon utan 16-poligt diagnosuttag. Batterivarning När CDP+ är inkopplad så kontrolleras spänningen på fordonet. Skulle spänningen bli för hög eller för låg varnar CDP+ statusindikator med ljud och ljus och du ser det i diagnosprogrammet som indikerar status i en batterisymbol. CDP+ anpassar sig dessutom automatiskt till fordonets spänningsnivå på 12 eller 24 volt.

3 Reg.nummer & Chassinummer För att spara tid finns det i diagnosprogrammet CARS möjlighet att välja registreringseller chassi-nummer på det fordon som du ska diagnostisera. Detta gör att rätt bil- och årsmodell automatiskt väljs. Dessutom väljs också motorkod på de flesta bilar på marknaden. *ISS Intelligent Systemsökning (ISS) söker snabbt igenom samtliga system i fordonet och visar de felkoder som finns sparade i respektive system. Detta sparar mycket tid och du får en överblick av statusen på hela fordonet. När ISS är klart kan du gå vidare till önskat styrsystem för att göra en djupare diagnos. ISI Med hjälp av den inbyggda funktionen Intelligent Systemidentifiering (ISI) identifierar diagnosprogrammet automatiskt vilken typ av styrenhet som sitter monterat i fordonet och väljer denna. På så sätt säkerställs att man utför diagnos med rätt förutsättningar och att resultatet blir korrekt. Design & Konstruktion CDP+ är designad för att tåla tuffa tag i verkstaden. Den har ett skyddande gummihölje och alla anslutningar är täckta med skyddslock. En liten, men användbar detalj är kroken som sitter på kabeln. Den gör det möjligt att hänga upp CDP+ på sidorutan vid användning eller på en verkstadsvagn vid förvaring. *Rapportfunktion För att fordonsägaren ska känna förtroende för ditt arbete är det viktigt att du kan visa vad du gjort. Med den inbyggda rapportfunktionen i diagnosprogrammen kan du lägga in felkodsutläsning från flera styrsystem i en rapport och visa grafer och värden från realtidsdata. Skriv ut resultatet och du har en snygg och proffsig rapport. *OBD-funktioner I diagnosprogrammen kan du se de anpassningar och justeringar som är möjliga för ett fordon utan att ha fordonet hos dig. Dessutom finns det hjälptexter som guidar dig genom arbetsprocessen. På så sätt kan du planera och effektivisera ditt arbete och vara väl förberedd även på komplicerade situationer. UNIVERSAL CDP+ är utrustad med en unik multiplexer-teknologi som innebär att den kan användas för alla typer av fordon, oberoende av spänningsnivå och kommunikationsstandard. För de fordon som inte använder den standardiserade 16-poliga kontakten erbjuder vi en komplett uppsättning verifierade och anpassade adapterkablage. Hjälpfunktion För samtliga OBD-funktioner, såsom justeringar och anpassningar, finns det en utförlig instruktion och hjälptext att läsa i diagnosprogrammet. Denna text innehåller information om förutsättningar, förberedelser och genomförande steg för steg. Även en komplicerad funktion skall vara enkel att utföra. *

4 Praktiska exempel Flight Recorder Flight recorder-funktionen innebär i praktiken att du endast tar med dig CDP+ för att spela in valda parametrar från ett av fordonets styrsystem under körning. Det kan vara till stor hjälp för att lokalisera fel som är relaterade till hastigheter, ojämnt vägunderlag m.m. När du kommer tillbaka laddar du upp den inspelade informationen i diagnosprogrammet och kan sedan utvärdera och analysera inspelad information. Iss ISS förkortar felsökningsprocessen betydligt. Starta ISS och den söker automatiskt igenom alla styrsystem i fordonet. När sökningen är klar ser du tydligt genom färgkodning i vilka styrsystem felkoder föreligger. Därefter kan du enkelt gå vidare till de olika systemen för att genomföra en mer avancerad felsökning med hjälp av realtidsdata, justeringar och anpassningar.

5 Med rapportfunktionen kan du skriva ut professionella rapporter med ditt företags logotyp och kontaktinformation. Det finns även möjlighet att skriva egna anteckningar och spara rapporterna i ett arkiv. På så sätt får du en överskådlig blick över fordonets verkstadshistorik och det blir enkelt att redovisa utfört arbete. Rapportfunktion OBD- Funktioner Under OBD-funktioner i diagnosprogrammen kan man se olika möjligheter för justeringar och anpassningar utan att fordonet finns tillgängligt. Det är också användbart när man söker en funktion som man inte vet i vilket system i fordonet den finns. Exempelvis så ligger nyckelprogrammeringen i systemet startspärr på vissa bilmodeller medans den i andra bilar kan ligga i ett annat system.

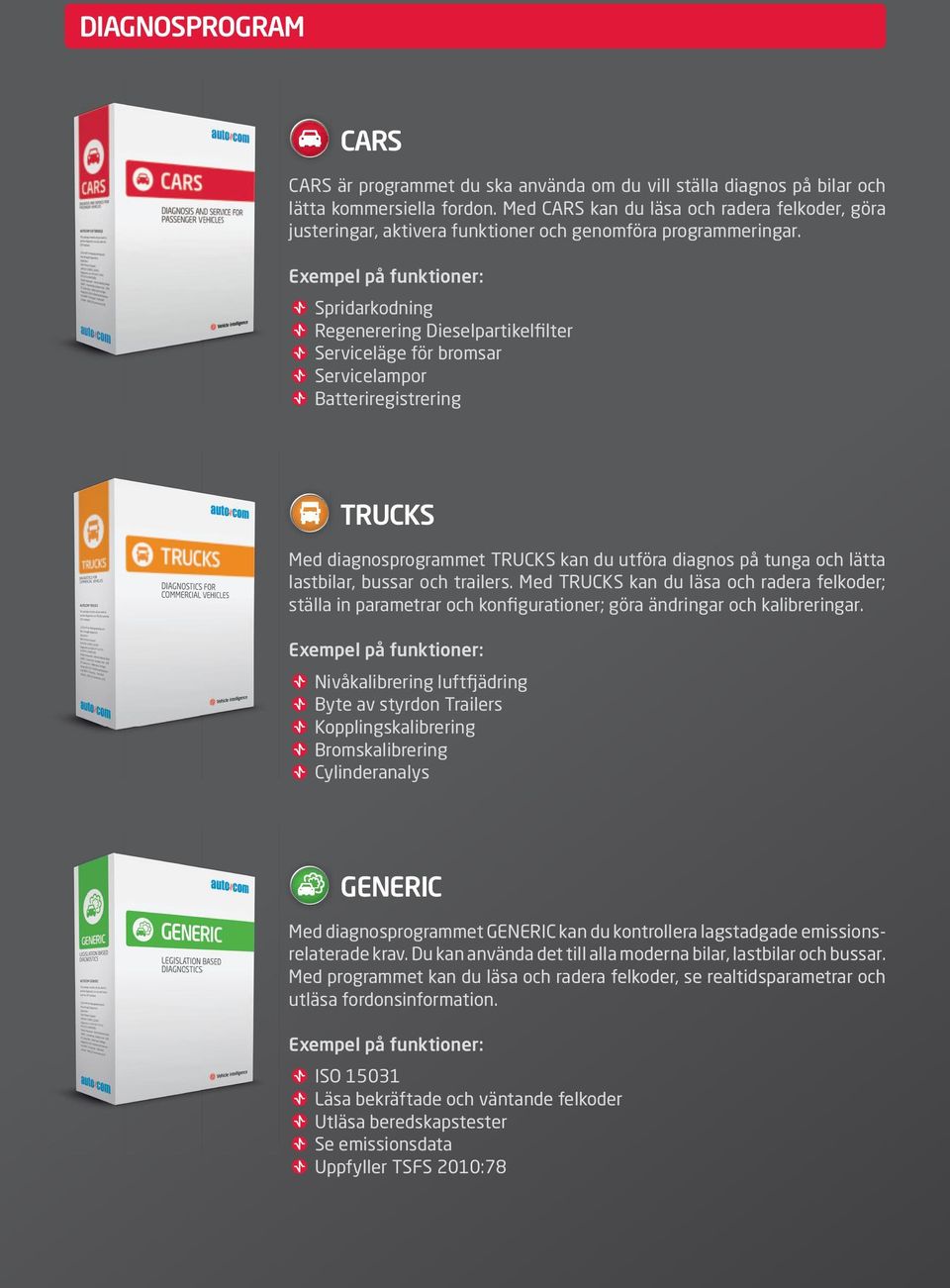

6 diagnosprogram Cars CARS är programmet du ska använda om du vill ställa diagnos på bilar och lätta kommersiella fordon. Med CARS kan du läsa och radera felkoder, göra justeringar, aktivera funktioner och genomföra programmeringar. Exempel på funktioner: Spridarkodning Regenerering Dieselpartikelfilter Serviceläge för bromsar Servicelampor Batteriregistrering trucks Med diagnosprogrammet TRUCKS kan du utföra diagnos på tunga och lätta lastbilar, bussar och trailers. Med TRUCKS kan du läsa och radera felkoder; ställa in parametrar och konfigurationer; göra ändringar och kalibreringar. Exempel på funktioner: Nivåkalibrering luftfjädring Byte av styrdon Trailers Kopplingskalibrering Bromskalibrering Cylinderanalys generic Med diagnosprogrammet GENERIC kan du kontrollera lagstadgade emissionsrelaterade krav. Du kan använda det till alla moderna bilar, lastbilar och bussar. Med programmet kan du läsa och radera felkoder, se realtidsparametrar och utläsa fordonsinformation. Exempel på funktioner: ISO Läsa bekräftade och väntande felkoder Utläsa beredskapstester Se emissionsdata Uppfyller TSFS 2010:78

7 TEKNISK SPECIFIKATION FÖR CDP+ Kommunikationsgränssnitt för fordon Fordonskontakter Kommunikationsgränssnitt Övrigt Strömförsörjning Dimensioner Vikt Arbetstemperatur Standards Multiplexer funktion, 2xHS CAN (ISO ), SW CAN (SAE J2411), K/L (ISO ), VPW (J1850), PWM (J1850), RS485 (J1708), TTL och (SPI, analog in, 5 volt ut) Kabel 1600 mm (UL Cx26AWG+AL 6.8 mm svart), avtagbar (med 26pin Hd D-sub) Kontakt ISO (SAE J1962) med LED-lampa (2, CR1216 batterier) USB typ B kontakt och Bluetooth version 2.1 +EDR, räckvidd 30 m Micro-SD kort, aktiveringknapp, vibrator och statusindikator Omfång: 6-36 V Max strömförbrukning: 500 ma 180 x 85 x 30 mm 480 g Från -20 till 70 C CE (2004/108/EC), RoHS (2002/95/EC) Utvecklad och producerad i Sverige Rekommenderade Systemkrav Processor Operativsystem Internminne Hårddiskutrymme Bildskärmsupplösning Anslutningar och kommunikation Intel Pentium GHz eller snabbare (alternativt motsvarande) Windows 7, Windows Vista, Windows XP* SP MB RAM (beroende på operativsystem) 1500 MB 1024 x 768 eller högre DVD-enhet Internetuppkoppling Bluetooth (SPP) eller USB Tredjepartsprogram Microsoft.NET Framework 3.5 Adobe Acrobat Reader 4.0 eller senare * Windows XP Media Center Edition och dess olika versioner stöds ej.

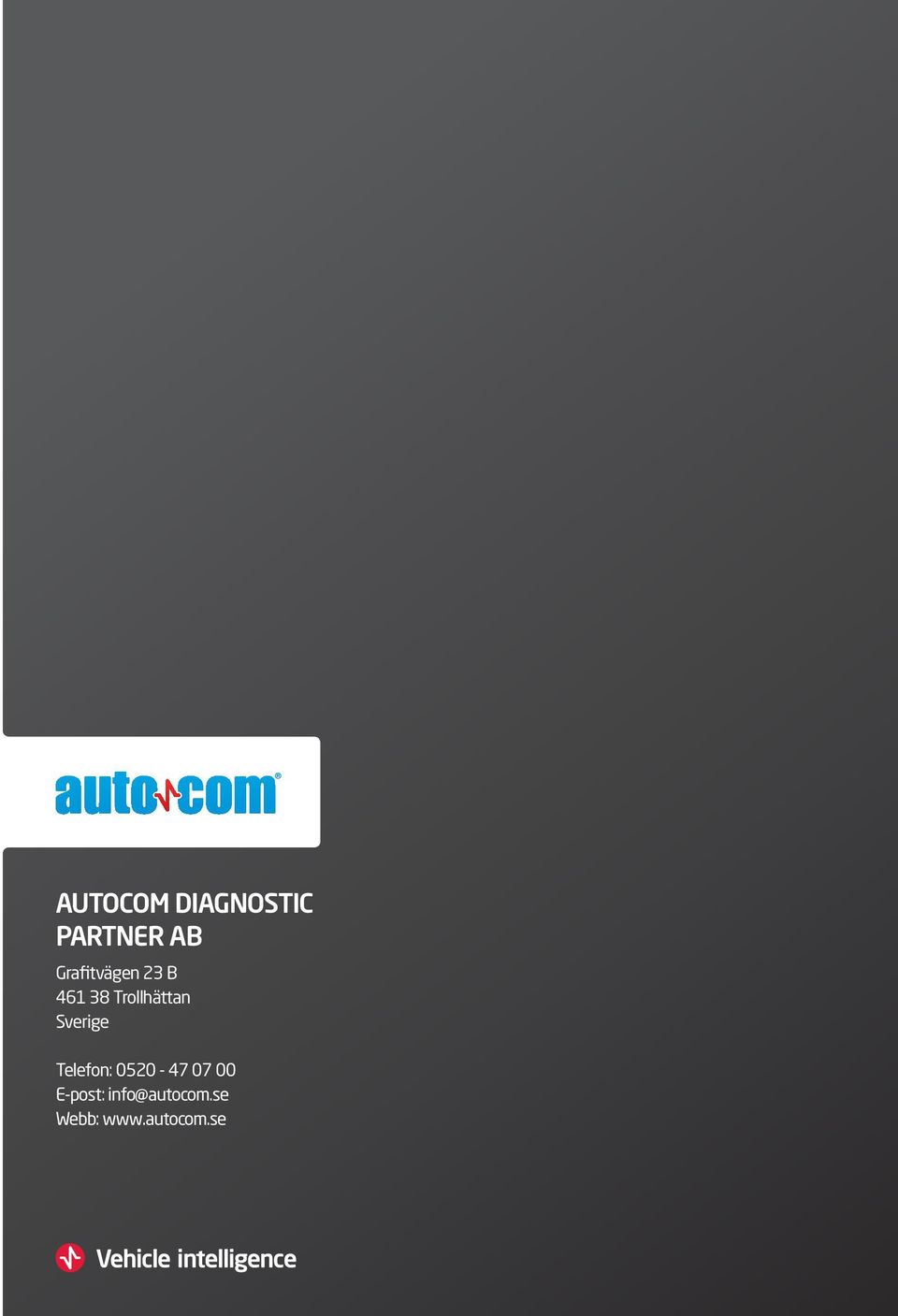

8 AUTOCOM DIAGNOSTIC PARTNER AB Grafitvägen 23 B Trollhättan Sverige Telefon: E-post: info@autocom.se Webb:
