KL-120 Instruktionshäfte

Transkript

1 KL-120 Sw Instruktionshäfte RJA V01

2 Svenska Läs detta först! CASIO COMPUTER CO., LTD. åtar sig inget ansvar för några förluster eller krav från dig eller en annan person eller organ som kan uppkomma vid bruk av denna skrivare. Reproducering av detta instruktionshäfte i någon form, antingen helt eller delvis, är förbjuden utan uttryckligt tillstånd från CASIO COMPUTER CO., LTD. Rätten till ändring av innehållet i instruktionshäftet förbehålles utan föregående meddelande. Programvaran är under ständig revidering och uppdatering. Beroende på detta kan programvaran du erhåller och innehållet på skärmarna den framställer skilja sig från de som bekrivs i detta instruktionshäfte, eller vissa poster som beskrivs i detta instruktionshäfte kanske inte längre är tillgängliga. Copyright 2008 CASIO COMPUTER CO., LTD. Med ensamrätt. Läs noga detta instruktionshäfte innan produkten tas i bruk för första gången. Säkerhetsföreskrifter Vi tackar för inköpet av denna produkt från CASIO. Läs noga dessa Säkerhetsföreskrifter innan produkten tas i bruk. Förvara instruktionshäftet nära till hands för framtida referens. Fara Denna symbol anger information som måste åtföljas på rätt sätt för att undvika risk för dödsfall eller allvarlig personskada. Varning Denna symbol anger information som måste åtföljas på rätt sätt för att undvika risk för dödsfall eller allvarlig personskada. Observera Denna symbol anger information som måste åtföljas på rätt sätt för att undvika risk för personella eller materiella skador. Exempel på symbolmärkning anger något som inte bör göras. Symbolen till vänster anger att du inte bör försöka ta isär enheten. anger något som bör göras. Sw-1

3 Fara Alkaliska batterier Utför omedelbart följande steg om du råkar få vätska från läckande alkaliska batterier i ögonen. 1. Gnugga inte ögonen! Skölj dem med vatten. 2. Uppsök omedelbart en läkare. Kvarvarande vätska från alkaliska batterier i ögonen kan orsaka synskada. Varning Rök, onormal doft, överhettning och andra avvikelser Fortsatt användning av produkten när den avger rök, en underlig doft eller blivit överhettad skapar risk för brand och elstötar. Utför omedelbart följande steg om något av det ovanstående inträffar. 1. Slå av strömmen. 2. Kontakta din ursprungliga handlare. Batterier Felaktigt bruk av batterier kan göra att de läcker, orsakar skador på omgivningen, exploderar och skapar risk för brand och personskador. Observera noga nedanstående punkter. Försök aldrig att ta isär batterier eller låta dem kortslutas. Utsätt inte batterier för hög värme och försök inte att bränna dem. Blanda inte gamla och nya batterier. Blanda inte batterier av olika typ eller fabrikat. Försök inte att ladda batterierna. Försäkra att batteriernas plus- (+) och minuspoler ( ) är vända åt rätt håll. Varning Tappande och ovarsam behandling Fortsatt användning av produkten då den blivit skadad beroende på att den tappats eller utsatts för ovarsam behandling skapar risk för brand och elstötar. Utför omedelbart följande steg om produkten skadats. 1. Slå av strömmen. 2. Kontakta din ursprungliga handlare. Försök inte att ta isär eller modifiera produkten. Försök aldrig att ta isär eller på något sätt modifiera produkten. Detta skapar risk för elstötar, brännskador och andra personskador. Överlåt all intern inspektion, underhåll och reparation till din handlare. Vatten och främmande föremål Vatten, vätskor och andra främmande föremål (speciellt metallstycken) som tränger in i produkten skapar risk för brand och elstötar. Utför omedelbart följande steg om vätska eller något främmande föremål trängt in i produkten. 1. Slå av strömmen. 2. Kontakta din ursprungliga handlare. Bränn inte. Försök aldrig att göra dig av med produkten genom att bränna den. Detta skapar risk för brand och personskador beroende på explosion. Att observera angående plastpåsar Placera aldrig de plastpåsar som produkten är förpackad i över huvudet. De utgör en kvävningsrisk. Var speciellt försiktig i ett hushåll där det förekommer småbarn. Sw-2

4 Varning Fäst inte etiketter på behållare som ska användas i en mikrovågsugn. Fäst inte etiketter på någon behållare du tänker använda i en mikrovågsugn. Etkettmaterialet innehåller metall som skapar risk för brand och brännskador vid uppvärmning i en mikrovågsugn. Det kan även deformera behållaren på vilken etiketten är fäst. Observera Batterier Felaktigt bruk av batterier kan göra att de läcker, orsakar skador på omgivningen, exploderar och skapar risk för brand och personskador. Observera noga nedanstående punkter. Använd endast batterier som specifikt anges för bruk med denna produkt. Ta ut batterierna ur produkten om du inte tänker använda den under en längre tid. Förvara reservkopior av viktiga data Var noga med att förvara separata kopior av viktiga data i en anteckningsbok eller liknande. Fel på produkten, reparation och urladdade batterier kan göra att data som lagrats i minnet förloras. Undvik tunga föremål. Placera aldrig ett tungt föremål ovanpå produkten. Föremålet ifråga kan falla av och skapa risk för personskador. Undvik ostadiga underlag Placera aldrig produkten på ett ostadigt bord, hylla el.dyl. Produkten kan falla och skapa risk för personskador. Observera Placering Undvik att placera produkten på de ställen som anges nedan. Sådana miljöer skapar risk för brand och elstötar. Ställen som utsätts för hög luftfuktighet och rikligt med damm Nära ett kök eller andra ställen som utsätts för rök eller ånga Nära element, på en uppvärmd matta, i direkt solsken, i ett låst fordon som står parkerad i solen och andra ställen som utsätts för hög värme Isättning och byte av batterier Fjädrarna inuti batterifacket har skarpa kanter. Undvik att vidröra dessa fjädrar med fingrarna vid isättning eller byte av batterier. Det skapar risk för personskador. Bildskärm Undvik att utsätta bildskärmens LCD-panel för tryck och stötar. LCD-panelens glas kan spricka och skapa risk för personskador. Skulle LCD-panelen råka spricka ska du undvika att vidröra vätskan innanför glaset. Denna vätska kan irritera huden. Skulle du råka få vätska från LCD-panelen i munnen ska du omedelbart skölja munnen med vatten och sedan uppsöka läkare. Skulle du råka få vätska från LCD-panelen i ögonen eller på huden ska du omedelbart skölja med rent vatten i minst 15 minuter och sedan uppsöka läkare. Heta ytor Vidrör aldrig skrivarhuvudet eller andra metalldelar nära huvudet. Dessa delar blir väldigt heta under användning och kan orsaka brännskador. Sw-3

5 Driftsföreskrifter Observera noga följande försiktighetsåtgärder för att försäkra att skrivaren förser dig med de många år av problemfri användning den är utformad för. Undvik att placera skrivaren på ställen som utsätts för direkt solsken, hög luftfuktighet, plötsliga temperaturväxlingar eller extrema temperaturer. Lämpligt temperaturomfång: 10 C till 35 C Batterikapaciteten sjunker vid en temperatur på 10 C eller lägre. Detta kan göra att meddelandet LOW BATTERY! uppträder tidigare än vanligt. Flytta i så fall skrivaren till ett ställe som ligger inom lämpligt temperaturomfång (10 C till 35 C). Utsätt aldrig skrivaren för kraftiga slag eller stötar. Låt aldrig gem, nålar eller liknande föremål tränga in i skrivarmekanismen. Dra inte alltför kraftigt i remsan och försök inte att trycka den tillbaka in i kassetten. Placera skrivaren på ett jämnt underlag under utskrift. Ett lutande underlag kan försvåra normal utskrift. En suddig utskrift kan antyda att skrivarhuvudet är smutsigt. Använd proceduren på sidan Sw-23 för att rengöra skrivarhuvudet och gummirullen om detta inträffar. Introduktion Vi gratulerar till valet av etikettskrivaren KL-120 från CASIO. Denna etikettskrivare gör det möjligt att trycka självhäftande etiketter för ett flertal syften, t.ex. namnlappar och CD/DVD-etiketter, pärmar och mycket annat. Det går att framställa attraktiva, originella etiketter tack vare funktioner som: Variabel remsstorlek (6 mm, 9 mm, 12 mm, 18 mm) Tilltalande groteskt typsnitt Typsnittseffekter (skuggning, understrykning, inrutning) Teckenstilar (normal, fetstil, konturerad) Inbyggda symboler Textminne Layoututskrift Spegelutskrift Skärmmeddelanden på 5 språk (engelska, tyska, franska, italienska, spanska) Allt detta gör denna etikettskrivare från CASIO till det perfekta redskapet för alla dina märkningsbehov! Kontakta din handlare när enheten kräver service. Tillverkaren åtar sig inget ansvar för förluster eller krav från tredje man som uppstår vid användning av denna produkt. Tillverkaren åtar sig inget ansvar för skador orsakade av dataförlust till följd av fel, reparationer eller avbruten strömförsörjning. Det är upp till användaren att förvara reservkopior av viktiga data. Håll denna bruksanvisning nära till hands för framtida referens. Sw-4

6 Innehåll Säkerhetsföreskrifter... Sw-1 Driftsföreskrifter... Sw-4 Del 1 Att lära känna enheten... Sw-6 Allmän översikt... Sw-6 Etikettskrivarens menyer... Sw-6 Del 2 Förberedelser... Sw-7 Strömförsörjning... Sw-7 Batteribyte... Sw-7 Att slå strömmen på och av... Sw-8 Nollställning av minnet... Sw-8 Inställning av skärmspråk... Sw-9 Automatiskt strömavslag... Sw-9 Att återhämta en mening från minnet... Sw-9 Papperskassetter... Sw-9 Del 3 Inmatning av tecken och symboler... Sw-10 Symboler och indikeringar på skärmen... Sw-10 Grundläggande alfanumerisk inmatning... Sw-11 Angående tangenten CODE... Sw-12 Specialsymboler... Sw-12 Användning av textblock... Sw-13 Del 6 Utskrift... Sw-18 Utskrift av en remsa... Sw-18 Utskriftsförgranskning... Sw-19 Matning av remsan... Sw-19 Del 7 Forminställningar... Sw-19 Del 8 Layoututskrift... Sw-20 Användning av layoututskrift... Sw-20 Del 9 Minnet... Sw-21 Del 10 Att utföra skrivarinställning... Sw-22 Del 11 Referenser... Sw-23 Rengöring av skrivarhuvud och rulle... Sw-23 Initialisering av etikettskrivaren... Sw-24 Felsökning... Sw-24 Felmeddelanden/Skärmmeddelanden... Sw-26 Bokstäver... Sw-28 Symboler... Sw-28 Layoutformat... Sw-29 Tekniska data... Sw-30 Del 4 Radering och infogning av tecken... Sw-14 Att flytta markören... Sw-14 Radering av enskilda tecken... Sw-14 Att tömma skärmen... Sw-14 Textredigering... Sw-14 Del 5 Teckenstorlek, texteffekter och teckenstilar... Sw-15 Teckenstorlek... Sw-15 Texteffekter... Sw-17 Teckenstilar... Sw-18 Sw-5

7 Del 1 Att lära känna enheten Denna del av instruktionshäftet innehåller information som du bör känna till för att kunna utnyttja etikettskrivaren på bästa möjliga sätt. Läs noga igenom detta innan etikettskrivaren tas i bruk för första gången. Allmän översikt Funktionstangent Strömbrytare Slår strömmen på och av. Flytande kristallskärm (LCD) Remsskärartangent Etikettskrivarens menyer Användning av etikettskrivaren förenklas av menyer som dyker upp på skärmen från vilka du väljer önskade inställningar. Varje meny beskrivs i närmare detalj i tillämpliga avsnitt i detta instruktionshäfte, men du bör observera följande generella punkter vid användning av dessa. Posten som är understruken i menyn är den som nu är vald. Nu vald post, (. ) : [ ; ]? { }! < > << >> << >> / \ $ Fr Använd c, v, x och z för att flytta understrykningen i lämplig riktning och välja önskad post. Tryck på SET för att verkställa den valda posten eller på ESC för att lämna nuvarande meny (och återgå till föregående meny eller skärm) utan att välja något. Vid ett tryck på SET för att verkställa en menypost går etikettskrivaren antingen vidare till nästa meny eller verkställer posten för att sedan återgå till textinmatningsskärmen varifrån du startade. Bokstavstangenter Remsöppning Sw-6

8 Del 2 Förberedelser Denna del av bruksanvisningen beskriver isättning av batterier och papperskassett samt grundläggande inställningar på etikettskrivaren. Läs noga detta avsnitt innan etikettskrivaren tas i bruk. Varning! Använd inte laddningsbara batterier med denna enhet. Utsätt inte batterierna för hög värme, kortslut dem inte och försök aldrig att plocka isär dem. Förvara batterier utom räckhåll för småbarn. Kontakta omedelbart en läkare om ett batteri råkar sväljas. Strömförsörjning Etikettskrivaren kan drivas med sex alkaliska batterier av storlek AA. Använd endast alkaliska batterier. Batteribyte En praktisk batterivarning upplyser dig om när batterierna börjar bli svaga. Meddelandet LOW BATTERY! visas på skärmen om batterierna är svaga då du utför något av det nedanstående. Slår på strömmen Verkställer en utskrift Tryck på SET för att ta bort meddelandet LOW BATTERY! på skärmen. I detta läge går det fortfarande att utföra en del åtgärder, men mera strömkrävande operationer (som utskrift) kan inte utföras om batterierna blivit alltför svaga. Du bör i vilket fall som helst byta ut batterierna snarast möjligt efter att LOW BATTERY! har visats. All data som lagrats i minnet raderas om batterierna laddas ur och vid batteribyte. Förvara alltid skriftliga kopior av viktiga data (text och dokument). Batterierna kan spricka eller läcka och orsaka skador på enheten om de hanteras felaktigt. Ge noga akt på följande punkter. Var noga med att plus- (+) och minuspolerna ( ) hos varje batteri är vända åt rätt håll. Blanda inte batterier av olika typ eller fabrikat. Låt inte urladdade batterier ligga kvar i batterifacket. Ta ur batterierna om etikettskrivaren inte ska användas under en längre tid. Batterilivslängd Utskrift av cirka fyra 18 mm papperskassetter under normala utskriftsförhållanden* * Utskrift av text eller bilder som innehåller stora svarta områden och utskrift under låga temperaturer kan förkorta batterilivslängden. Sw-7

9 Isättning av batterier Observera Håll fingrarna från fjädrarna innanför batterifacklocket vid isättning eller byte av batterier. Fjädrarna har vissa skarpa delar som kan orsaka skärsår. Att slå strömmen på och av Tryck på ON/OFF för att slå strömmen på och av. Strömmen på WIDT H O F T APE? Strömmen av 1. Slå av strömmen. 2. Vänd på etikettskrivaren. Tryck ned baklockets lås och ta av locket såsom visas på bilden. 3. Sätt i batterierna i batterifacket. Använd alltid alkaliska batterier. Kontrollera noga att batterierna sätts i med plus- (+) och minuspolerna ( ) vända åt rätt håll. 4. Sätt tillbaka baklocket. Försäkra att baklocket är placerat såsom framgår av bilden när det ska sättas fast. Ett försök att trycka locket på plats när det är felplacerat kan orsaka skador på locket eller etikettskrivaren. Kontrollera noga att papperskassetten sitter på plats och att locket är stängt ordentligt innan etikettskrivaren tas i bruk. En lös papperskassett kan orsaka problem med utskriften. 1 8 mm 1 2 mm Valskärmen för remsbredd visas när strömmen slås på. Var noga med att välja samma remsbredd som den som nu faktiskt är i bruk. Val av fel remsbredd leder till onormal utskrift. Om du använder etikettskrivaren för första gången ska den först nollställas. Nollställning av minnet Du bör nollställa etikettskrivaren när den tas i bruk för första gången, efter att den stått oanvänd under en längre tid eller om inget händer när strömmen slås på trots att nya batterier är isatta. En nollställning av etikettskrivaren raderar all data i dess minne. Att nollställa minnet 1. Kontrollera att strömmen är avslagen. 2. Håll tangenterna PRINT och SPACE intryckta och tryck samtidigt på ON/OFF för att slå på strömmen. Denna uppmaning ber dig att bekräfta om du vill initialisera etikettskrivaren eller inte. INIT IA L I Z E? S E T / E SC Sw-8

10 3. Släpp tangenterna PRINT, SPACE och ON/OFF. 4. Tryck på SET för att initialisera etikettskrivaren eller på ESC för att avbryta nollställning utan att initialisera något. Valskärmen för remsbredd visas efter avslutad initialisering. 5. Använd z och x för att välja önskad remsbredd och tryck sedan på SET. Inställning av skärmspråk Det går att välja engelska, tyska, franska, italienska eller spanska som språk för skärmmeddelanden. Se sidan Sw-22 för närmare detaljer om ändring av språket. Automatiskt strömavslag Etikettskrivaren slås av automatiskt om inga åtgärder utförs inom cirka sex minuter. Tryck på ON/OFF för att slå på strömmen igen. Att återhämta en mening från minnet Om strömmen slås av eller om automatiskt strömavslag aktiveras medan du håller på att skapa en mening lagras denna mening temporärt i skrivarens minne. Nästa gång du slår på strömmen visas meddelandet [SET] TO RECALL. Ett tryck på SET visar meningen som nu är lagrad i minnet. * Det går inte att återhämta en mening som skapas med layoututskrift. Papperskassetter Använd proceduren nedan för att sätta i en papperskassett i etikettskrivaren. Försök aldrig att trycka pappersremsan tillbaka in i kassetten. Det går inte att spola tillbaka remsan. Ett försök att göra detta kan orsaka problem med etikettskrivaren. Följande remsbreddar kan användas med denna skrivare: 6 mm, 9 mm, 12 mm, 18 mm. Isättning av en papperskassett 1. Slå av strömmen till etikettskrivaren. 2. Håll baklockets lås intryckt och öppna locket. 3. Ta av stopparen på den nya papperskassetten och kontrollera att pappersremsan är redo för användning. Kontrollera att remsan befinner sig under remsledaren och att den inte är böjd eller vriden. Remsledare JA! NEJ! 4. Dra ut remsan cirka 3 cm. Remsa När remsan väl är utdragen går det inte att skjuta den tillbaka in i kassetten. Ryck inte alltför hårt i remsan. Färgbandet kan då bli avskuret och orsaka fel. Färgband (under remsan) Sw-9

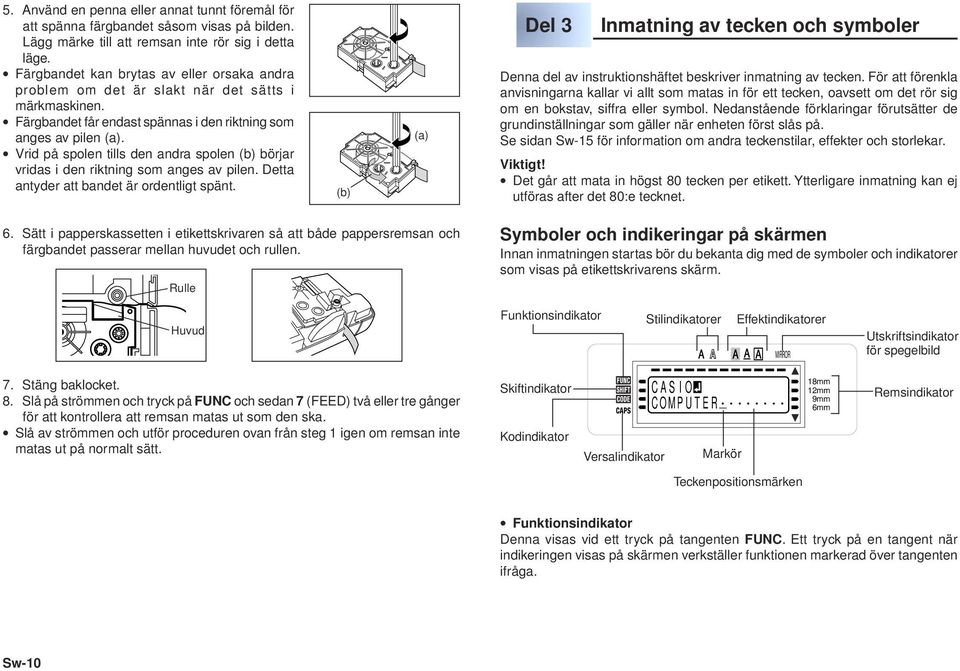

11 5. Använd en penna eller annat tunnt föremål för att spänna färgbandet såsom visas på bilden. Lägg märke till att remsan inte rör sig i detta läge. Färgbandet kan brytas av eller orsaka andra problem om det är slakt när det sätts i märkmaskinen. Färgbandet får endast spännas i den riktning som anges av pilen (a). Vrid på spolen tills den andra spolen (b) börjar vridas i den riktning som anges av pilen. Detta antyder att bandet är ordentligt spänt. (b) (a) Del 3 Inmatning av tecken och symboler Denna del av instruktionshäftet beskriver inmatning av tecken. För att förenkla anvisningarna kallar vi allt som matas in för ett tecken, oavsett om det rör sig om en bokstav, siffra eller symbol. Nedanstående förklaringar förutsätter de grundinställningar som gäller när enheten först slås på. Se sidan Sw-15 för information om andra teckenstilar, effekter och storlekar. Det går att mata in högst 80 tecken per etikett. Ytterligare inmatning kan ej utföras after det 80:e tecknet. 6. Sätt i papperskassetten i etikettskrivaren så att både pappersremsan och färgbandet passerar mellan huvudet och rullen. Rulle Symboler och indikeringar på skärmen Innan inmatningen startas bör du bekanta dig med de symboler och indikatorer som visas på etikettskrivarens skärm. Huvud Funktionsindikator Stilindikatorer Effektindikatorer MIRROR Utskriftsindikator för spegelbild 7. Stäng baklocket. 8. Slå på strömmen och tryck på FUNC och sedan 7 (FEED) två eller tre gånger för att kontrollera att remsan matas ut som den ska. Slå av strömmen och utför proceduren ovan från steg 1 igen om remsan inte matas ut på normalt sätt. Skiftindikator Kodindikator Versalindikator CAS I O CO M P U T E R Markör 18mm 12mm 9mm 6mm Remsindikator Teckenpositionsmärken Funktionsindikator Denna visas vid ett tryck på tangenten FUNC. Ett tryck på en tangent när indikeringen visas på skärmen verkställer funktionen markerad över tangenten ifråga. Sw-10

12 Skiftindikator Denna visas vid ett tryck på tangenten SHIFT. Tangentbordet är skiftat när indikeringen visas, så bokstavstangenterna matar in versaler. Siffertangenterna matar in de skiljetecken som är markerade i det övre högra hörnet på tangenterna. Om både versalindikeringen och skiftindikeringen visas på skärmen kommer tangenterna att mata in små bokstäver. Tangentbordet skiftas automatiskt tillbaka (och skiftindikeringen slocknar) så snart ett tecken matats in. Kodindikator Denna visas vid ett tryck på tangenten CODE. När indikeringen visas på skärmen matar siffertangenterna 1 till 0 in accenterna markerade ovanför dessa, och tangenterna U, O, P, A, S, J, K, L, Z, C och N matar in specialtecknen markerade i deras nedre högra hörn. Tangentbordet återgår automatiskt till det normala (och kodindikeringen slocknar) så snart en accent matats in. Versalindikator Denna visas när etikettskrivaren står i versalläget (stora bokstäver). Alla inmatade bokstäver blir alltså versaler. När indikeringen ej visas på skärmen matas små bokstäver in. Etikettskrivaren förblir i versalläget tills CAPS trycks in på nytt. Om både versalindikeringen och skiftindikeringen visas på skärmen kommer tangenterna att mata in små bokstäver. Stilindikatorer Dessa indikatorer pekar på teckenstilen som nu är i bruk. Det går att välja mellan normal, fetstil och konturerad. Effektindikatorer Dessa pekar på den teckeneffekt som nu används. Det går att välja skuggning, understrykning och inrutning. Remsindikator Anger nu vald remsbredd. Markör Markören visar positionen för nästa inmatning. Alla tecken matas in vid punkten där markören återfinns. Teckenpositionsmärken Dessa märken visar var tecknen kommer att uppträda efter hand som de matas in. Denna del av skärmen är alltid tom när strömmen slås på. Grundläggande alfanumerisk inmatning Det följande visar de grundläggande metoderna för att mata in bokstäver och siffror. Vi förklarar proceduren genom att mata in följande tecken när enheten står i dess grundinställningar. ABXYZ Computer Company Anm. Håll en tangent intryckt för att mata in samma tecken med hög hastighet. Inmatning av alfanumeriska tecken 1. Slå på strömmen. 2. Mata in tecken på den första raden. Tryck på SHIFT eller CAPS för att mata in versaler. SHIFT skiftar tangentbordet för bara ett tecken i taget, medan CAPS låser tangentbordet i versalläget tills CAPS trycks in på nytt. Tryck på SPACE för att mata in mellanslag. Om du matar in fel tecken ska du trycka på BS för att radera det och sedan mata in på nytt. Se sidan Sw-14 för närmare detaljer om textredigering. Utskriftsindikator för spegelutskrift Denna visas när etikettskrivaren är inställd på utskrift av en spegelbild. Normal utskrift (icke-spegel) gäller när indikatorn ej visas. Sw-11

13 3. Tryck vid slutet av raden på för att mata in ett nyradsmärke. En nyradsoperation anges av symbolen på skärmen. Detta visar alltså var du ändrade rad. Det maximala antalet rader beror på bredden på remsan som är isatt i etikettskrivaren. Remsbredd Maximalt antal rader 6 mm mm mm mm Mata in tecken på den andra raden. 5. Tryck på PRINT för att skriva ut den inmatade texten. Se sidan Sw-18 för närmare detaljer om utskrift. Angående tangenten CODE Tangenten CODE gör det möjligt att mata in speciella accenter och symboler som används i vissa språk. Följande tabell visar hur CODE används med vissa tangenter för att framställa speciella tecken. CAPS på Tangentoperation Inmatar Tangentoperation Inmatar Tangentoperation Inmatar CODE U Ü CODE Z W CODE 5 ˆ CODE O Œ CODE C Ç CODE 6 ˇ CODE P Å CODE N Ñ CODE 7 CODE A Æ CODE 1 CODE 8 / CODE J Ö CODE 2 ` CODE 9 CODE K Ä CODE 3 CODE 0 CODE L J CODE 4 CAPS av Tangentoperation Inmatar Tangentoperation Inmatar Tangentoperation Inmatar CODE U ü CODE L j CODE 4 CODE O œ CODE Z w CODE 5 ˆ CODE P å CODE C ç CODE 6 ˇ CODE A æ CODE N ñ CODE 7 CODE S ß CODE 1 CODE 8 / CODE J ö CODE 2 ` CODE 9 CODE K ä CODE 3 CODE 0 Exempel: Mata in á. 1. Tryck på CODE. 2. Tryck på Tryck på A. Specialsymboler Det går att använda tangenten SYMBOL för att uppvisa en meny över specialsymboler. (Det finns totalt 86 olika symboler.) Inmatning av specialsymboler 1. Placera markören vid positionen där du vill mata in en specialsymbol och tryck på FUNC och sedan 4 (SYMBOL). Den understrukna symbolen på skärmen är den som nu är vald., (. ) : [ ; ]? { }! < > << >> << >> / \ $ Fr 2. Använd markörtangenterna c, v, x och z för att flytta understrykningen till önskad symbol. Inte alla symboler ryms på skärmen. Använd markörtangenterna för att rulla menyn. 3. Understryk önskad symbol och tryck på SET. Textinmatningsskärmen visas nu på nytt med den valda symbolen i positionen där markören återfanns när symbolmenyn uppvisades. Sw-12

14 Användning av textblock I etikettexemplet som visas nedan är Promotion Plan och Retail Package Sample Data oavhängiga enheter kallade textblock, eller enbart block. Du kan dela in texten i etiketten i block och sedan tillämpa följande inställningar på varje block. Antal textrader (sidan Sw-12) Textens kantutjämning (sidan Sw-19) Teckensteg (sidan Sw-19) Blockmärket återfinns här. (Inget skrivs ut vid blockmärkespositionerna.) Block 1 Block 2 Två rader (sidan Sw-12) 3. Inmata texten för den första raden i nästa block. Här inmatar vi Retail Package. Prom o t i o n P l a Re t a i l P a c k a g n B e Radera ett blockmärke genom att flytta markören till symbolen B och sedan trycka på DEL. Det går inte att radera ett blockmärke genom att trycka på tangenten BS. Det går att ha upp till tre block i en enskild etikettlayout. Det går även att dela upp texten du redan inmatat i block. Flytta markören till punkten där du vill inmata ett blockmärke och tryck sedan på FUNC. Det går inte att inmata blockmärken när FIX är valt för TAPE LENGTH. Se CLRS TAPE LNGTH SET/ESC (Sw-27) i Felmeddelanden/ Skärmmeddelanden för närmare detaljer. Exempel Utför layout av Promotion Plan och Retail Package Sample Data som separata block inom samma etikett 1. Inmata texten för det första blocket. Här inmatar vi Promotion Plan. 2. Tryck på FUNC och sedan. Detta inmatar ett blockmärke som gör texten till vänster till ett block. Prom o t i o n P l a n B Blockmärke Blockmärken visas endast på skärmen. De skrivs inte ut på remsan. Sw-13

15 Del 4 Radering och infogning av tecken Detta avsnitt beskriver allt du behöver veta om radering och redigering av tidigare inmatad text. Att flytta markören Använd markörtangenterna för att flytta markören runt skärmen och placera den vid stället du vill radera eller redigera. Hur markören flyttas Tryck på c för att flytta markören åt vänster och v för att flytta den åt höger. Tryck på x för att flytta markören uppåt och på z för att flytta den nedåt. Tryck på FUNC och sedan c för att få markören att hoppa till början (längst till vänster) av texten på skärmen. Tryck på FUNC och sedan v för att få markören att hoppa till slutet (längst till höger) av texten på skärmen. Håll c, v, x eller z intryckt för att flytta markören i hög hastighet. Radering av enskilda tecken Enskilda tecken kan raderas med antingen tangenten BS eller tangenten DEL. Skillnaden mellan dessa tangenter är markörens placering vid tillfället. Att radera tecken med tangenten BS Exempel: Ändra ordet CASSSIO till CASIO. 1. Använd c och v för att flytta markören till under I. CASS S I O 2. Tryck på BS två gånger för att radera två S till vänster om markören och samtidigt flytta IO åt vänster. 3. Tryck på FUNC och sedan v för att hoppa till slutet av ordet för ytterligare inmatning. Att radera tecken med tangenten DEL Exempel: Ändra ordet commmputer till computer. 1. Använd c och v för att flytta markören till det första (vänstra) m. 2. Tryck på DEL två gånger för att radera två m vid markörpositionen och samtidigt flytta mputer åt vänster. 3. Tryck på FUNC och sedan v för att hoppa till slutet av ordet för ytterligare inmatning. Att tömma skärmen Gör på följande sätt för att tömma skärmen på all inmatad text. Hur skärmen töms Tryck på FUNC och sedan DEL (CLS). Meddelandet CLEAR? SET/ESC på skärmen ber dig nu att bekräfta åtgärden. Tryck på SET för att tömma skärmen eller på ESC för att avbryta utan att radera något. Textredigering Använd metoderna nedan för att redigera texten på skärmen. Att infoga nya tecken Exempel: Ändra texten ABCDEF till ABCXYZDEF. 1. Uppvisa den ursprungliga texten på skärmen och placera markören under bokstaven D. 2. Mata in de nya tecknen (XYZ). Inmatning av de nya tecknen infogar dem vid markörpositionen. De existerande tecknen flyttas åt höger för att skapa plats. Att ändra existerande tecken Exempel: Ändra texten ABCDEF till XYZDEF. 1. Uppvisa den ursprungliga texten på skärmen och använd tangenten BS eller DEL för att radera tecknen som ska ändras (ABC). 2. Mata in de nya tecknen (XYZ). Sw-14

16 Del 5 Teckenstorlek, texteffekter och teckenstilar Denna del av instruktionshäftet förklarar hur du bestämmer lämplig teckenstorlek. Här förklaras även tilldelning av texteffekter som understrykning, skuggning och inrutning och val av teckenstilar som normal, fetstil och konturerad. Om en mening är indelad i flera block kan du välja antingen ONE BLOCK eller ALL BLOCKS för tillämpning av inställningar för teckenstorlek, texteffekter och teckenstilar. ON E B L OC K A L L BLOCKS Teckenstorlek Det finns två metoder för att ställa in teckenstorlek: automatisk (AUTO) eller manuell (MANUAL). Metoden AUTO ställer in teckenstorlek automatiskt i enlighet med remsbredden som används och antal rader som skrivs ut. MANUAL medger manuell inställning av teckenstorlek. Tabellen nedan visar hur AUTO bestämmer teckenstorlek att använda. Antal rader/remsbredd antal rader remsbredd 6 mm 9 mm 12 mm 18 mm 1 rad rader Följande tabell visar de 24 teckenstorlekar som kan ställas in med MANUAL. Indikering för teckenstorlek Faktisk storlek (Vertikal Horisontell mm) mm 3 mm mm 6 mm mm 9 mm Indikering för teckenstorlek Faktisk storlek (Vertikal Horisontell mm) mm 12 mm mm 15 mm mm 18 mm mm 3 mm mm 6 mm mm 9 mm mm 12 mm mm 15 mm mm 18 mm mm 3 mm mm 6 mm mm 9 mm mm 12 mm mm 15 mm mm 18 mm mm 3 mm mm 6 mm mm 9 mm mm 12 mm mm 15 mm mm 18 mm En ändring av teckenstorleken påverkar bara texten som skrivs ut. Den uppvisade textstorleken ändras inte. Inställningen för teckenstorlek tillämpas för alla tecken inom blocket. Det går inte att använda olika storlekar för olika tecken. Maximal teckenstorlek beror på bredden på remsan som är isatt i etikettskrivaren och antal textrader som skrivs ut. Om den specificerade teckenstorleken är större än den maximalt möjliga storleken justerar etikettskrivaren automatiskt texten på det vertikala planet enligt tabellerna nedan för att texten ska passa. Meddelandet TOO MANY LINES! visas på skärmen när teckenstorleken har ändrats. Sw-15

17 6 mm (1 rad) Horisontellt Vertikalt mm (1 rad) Horisontellt Vertikalt mm (1 rad) Horisontellt Vertikalt mm (2 rader) 18 mm (1 rad) * Vertikalt Vertikalt Horisontellt Horisontellt * Med denna storlek kan vissa texteffekter göra att täta textrader överlappar varandra. 18 mm (2 rader) Vertikalt Horisontellt Vid användning av en horisontell storlek på 1 kan det hända att raderna för vissa teckenstilar blir brutna. Sw-16

18 Automatisk storleksangivning (AUTO) 1. Mata in texten. 2. Tryck på FUNC 1 (SIZE) för att visa menyn för storleksinställning. A U T O M A N U AL 3. Kontrollera att pekaren står intill AUTO och tryck sedan på SET. Teckenstorleken ställs nu in automatiskt. Att själv specificera teckenstorlek (MANUAL) 1. Mata in texten. 2. Tryck på FUNC 1 (SIZE) för att visa menyn för storleksinställning. 3. Använd z för att flytta pekaren till MANUAL och tryck sedan på SET. HE I G H T WIDTH Specificera önskad teckenstorlek. Använd c och v för att flytta framhävningen mellan de två måtten. Tryck på z för att höja och x för att sänka ett mått. (Du kan även inmata ett värde med siffertangenterna.) Tänk på att måtten som kan specificeras beror på bredden på pappersremsan isatt i skrivaren (se tabellen ovan). 5. När rätt teckenstorlek visas på skärmen ska du trycka på SET för att välja den och återgå till textskärmen. Anm. Proceduren ovan kan också utföras i omvänd ordning, d.v.s. att ställa in teckenstorlek först och sedan mata in texten. Texteffekter Tre typer av texteffekter kan användas: skuggning, understrykning och inrutning. Här följer exempel på dessa. Skuggning: Understrykning: Inrutad text: En ändring av texteffekt tillämpas bara på den utskrivna texten. Själva texten på skärmen ändras inte, men texteffektindikeringarna anger vilken effekt som nu gäller. Inställningen för texteffekt tillämpas för alla tecken inom blocket. Det går inte att ange olika effekter för olika tecken. Det går att använda effekterna skuggning, understrykning och inrutad text i kombination med varandra, och även specificera alla tre samtidigt. Att specificera en texteffekt 1. Mata in texten. 2. Tryck på FUNC 3 (EFFECT) för att uppvisa en meny över texteffekter. S H AD I NG U N D E R L I N E o f f o f f 3. Använd z och x för att flytta pekaren till önskad effekt. 4. Använd c och v för att slå nu framhävd inställning på eller av. 5. Upprepa steg 3 och 4 för att ändra inställning av andra effekter. 6. Tryck på SET för att tillämpa inställningarna och återgå till textskärmen. Anm. Proceduren ovan kan också utföras i omvänd ordning, d.v.s. att först specificera texteffekt och sedan mata in texten. Sw-17

19 Teckenstilar Det finns tre teckenstilar som kan tilldelas: normal, fetstil och konturerad. Här visas exempel på varje. Del 6 Utskrift Stil Indikering Exempel Normal Ingen Fetstil Konturerad En ändring av teckenstil tillämpas bara på den utskrivna texten. Själva texten på skärmen ändras inte, men teckenstilsindikeringarna anger vilken stil som nu gäller. Effektinställningen för teckenstil tillämpas för alla tecken inom blocket. Det går inte att ange olika stilar för olika tecken. Det går bara att använda en teckenstil åt gången. Det går inte att kombinera olika teckenstilar. Att specificera en teckenstil 1. Mata in texten. 2. Tryck på FUNC 2 (STYLE) för att uppvisa en meny över teckenstilar. NO RMA L B O L D 3. Använd z och x för att flytta pekaren till önskad stil. 4. När pekaren befinner sig intill önskad stil ska du trycka på SET för att välja denna och återgå till textskärmen. Anm. Proceduren ovan kan också utföras i omvänd ordning, d.v.s. att först specificera teckenstil och sedan mata in texten. Denna del av instruktionshäftet förklarar hur du går till väga för att skriva ut den inmatade texten. Att observera vid utskrift Slå aldrig av strömmen under pågående utskrift. Kontrollera att remsöppningen ej är blockerad före utskrift. Rör aldrig vid remsskäraren under pågående utskrift (anges av NOW PRINTING på skärmen). Rör aldrig vid remsskäraren när avskärning pågår. Bladet är väldigt skarpt och kan orsaka personskador. Utskrift av en remsa Utskrift startas helt enkelt med ett tryck på tangenten PRINT. Utskrift av en remsa 1. Tryck på PRINT medan textinmatningsskärmen visas. Detta visar en skärm för val av antalet kopior. 2. Använd c och v eller siffertangenterna för att ange antalet kopior. 3. Tryck på SET för att starta utskrift. Tryck på ESC om du vill avbryta pågående utskrift. 4. Efter avslutad utskrift ska du trycka ned remsskärartangenten för att klippa av remsan. 5. Använd en sax för att trimma remsan till rätt storlek, om så behövs. Efter utskrift kan du ta av remsans bakstycke och fästa den på önskat föremål. Remsan kan inte fästas på grova, våta, oljiga eller smutsiga Bakstycke underlag. Remsan bör inte heller fästas på ställen som utsätts för solsken eller regn. Fäst aldrig en remsa på huden. Remsa Fäst inte etiketter på behållare du tänker använda i en mikrovågsugn. Sw-18

20 Det är enklast att ta av bakstycket och blotta fästytan genom att böja remsan en aning vid ena ändan. Detta gör att bakstycket lossnar och kan dras av. Utskriftsförgranskning Du kan använda förgranskningsskärmen för att få en uppfattning om hur utskriften kommer att te sig innan du utför den faktiska utskriften. 1. Tryck på FUNC och sedan PRINT (PREVIEW). Den utskrivna bilden rullas över skärmen för enkel granskning. 2. Tryck på SET för att stoppa rullning. Tryck åter på SET för att starta rullning på nytt. 3. När du lämnar förgranskning återställs automatiskt skärmen som visades innan förgranskning startades. * Tryck på ESC om du vill lämna pågående förgranskning. Matning av remsan Under en paus mellan utskrifter går att mata fram remsan för att skapa en marginal mellan utskrifterna. 1. Tryck på FUNC och sedan 7 (FEED). Remsan matas fram cirka 20,5 mm. Del 7 Forminställningar Använd metoderna i detta avsnitt för att utföra inställning av spegelbild, textinriktning, teckensteg och remslängd. Att utföra forminställningar 1. Mata in den önskade texten. 2. Tryck på FUNC och sedan 5 (FORM). Detta visar valskärmen för forminställning. 3. Använd z och x för att välja den för forminställning du vill ändra och tryck sedan på SET. Detta visar inställningsskärmen för den forminställning du valde. 4. Använd z och x för att ändra inställning. När FIX är vald för TAPE LENGTH ska du använda c och v eller siffertangenterna för att ange ett värde för remslängd. 5. Tryck på SET för att återgå till textinmatningsskärmen. 6. Upprepa steg 2 till 5 om du vill ändra övriga inställningar. Sw-19

21 När denna inställning är vald: TAPE LENGTH MIRROR ALIGN PITCH Använd z och x för att välja önskat alternativ: AUTO: Justerar automatiskt remslängden i enlighet med antalet tecken. FIX: Vidfhåller en fast remslängd i omfånget från 0 cm till 99,9 cm. NORMAL: Utskrift av remsan på normalt sätt. MIRROR: Utskrift av en spegelvänd bild med en separat inköpt järnöverföringsremsa. LEFT: Utjämnar textmarginalen åt vänster. CENTER: Centrerar texten. RIGHT: Utjämnar textmarginalen åt höger. EQUAL: Utjämnar texten till att fylla hela det tillgängliga utrymmet. Ange en av följande inställningar för teckensteg (mellanrum mellan tecknen): NONE (0 mm), NARROW (1 mm) eller WIDE (2 mm). Ändring av denna inställning ändrar även remslängd i motsvarande grad. Denna inställning kan inte ändras när EQUAL är vald för inställningen ALIGN och när FIX är vald för inställningen TAPE LENGTH. Utför inte inställning av TAPE LENGTH om blockmärken är inmatade. Del 8 Layoututskrift Användning av layoututskrift Skrivaren är försedd med en funktion för layoututskrift med förinställda format för CD/DVD-etiketter, videobandetiketter och liknande. 1. Tryck på PRESET när textinmatningsskärmen visas. C D / D V D V H S 2. Använd z och x för att välja typen av etikett du vill skriva ut och tryck sedan på SET. I detta fall väljer vi CD/DVD. 3. Använd z, x, c och v för att välja ett format. Se Layoutformat på sidan Sw-29 för närmare detaljer. Tryck i detta fall på z en gång. 4. Tryck på SET. Detta visar inmatningsskärmen för den första posten. <T I T LE > Sw-20

22 5. Mata in den önskade texten och tryck sedan på SET. I detta fall inmatar vi text för tre poster. Du kan även ange stilinställning (fetstil, konturerad) om så önskas. Det går även att välja effekten för inrutad text. Följande skärm visas efter avslutad inmatning av etikettdata. P R I N T E X I T 6. Använd z och x för att välja PRINT och tryck sedan på SET. Detta visar en skärm för att ange antalet kopior. 7. Ange antalet kopior och tryck sedan på SET för att starta utskrift. Det går även att välja forminställningen Mirror (sidan Sw-19) vid textinmatning. Del 9 Minnet Denna del av instruktionshäftet beskriver hur du ska lagra och återkalla textdata från minnet. Du kan lagra två textblock i minnet innehållande upp till 80 tecken. All data som lagrats i minnet raderas om batterierna blir urladdade och vid batteribyte. Förvara alltid reservkopior av viktiga data. Att lagra data 1. Mata in texten du vill lagra. 2. Tryck på MEMORY. 3. Använd z och x för att välja STORE. S T OR E R E C A L L 4. Tryck på SET. 5. Använd z och x för att välja stället där datan ska lagras. 6. Tryck på SET för att lagra texten i minnet eller på ESC för att avbryta utan att lagra något. Om minnet är tomt gör ett tryck på SET att texten lagras. Om det redan förekommer en text i minnet visas meddelandet OVERWRITE? SET/ESC när du trycker på SET. Tryck åter på SET för att ersätta den existerande texten med den nya eller på ESC om du vill avbryta operationen. Sw-21

23 Att återkalla text från minnet 1. Uppvisa textinmatningsskärmen och tryck på MEMORY. En återkallning av text från minnet ersätter en text som eventuellt återfinns på skärmen. 2. Använd z och x för att välja RECALL. S T OR E R E C A L L 3. Tryck på SET. 4. Använd z och x för att välja texten du vill återkalla och tryck sedan på SET. Om all text inte ryms på skärmen kan c och v användas för att rulla åt vänster och höger. 5. Tryck på SET för att återkalla texten från minnet. Tänk på att den återkallade datan ersätter vad som eventuellt finns på inmatningsskärmen. Minnestext kan inte läggas till en existerande text. Att radera lagrade data 1. Tryck på MEMORY medan inmatningsskärmen visas. 2. Använd z och x för att välja DELETE. R E C A L L D E L E T E 3. Tryck på SET. 4. Använd z och x för att välja datan du vill radera och tryck sedan på SET. Detta visar meddelandet DELETE? SET/ESC för att bekräfta. 5. Tryck på SET för att radera datan. Del 10 Att utföra skrivarinställning Skrivaren är försedd med en inställningsskärm som medger ett antal grundläggande inställningar. Att göra skrivarinställning 1. Tryck på ON/OFF för att slå på skrivaren. 2. Tryck på FUNC och sedan 6 (SET UP). 3. Använd z och x för att välja den av posterna på inställningsskärmen vars inställning du vill ändra och tryck sedan på SET. 4. Använd markörtangenterna för att ändra posten. När denna inställning är vald: CONTRAST DENSITY LANGUAGE cm/inch TAPE WIDTH 5. Tryck på SET för att tillämpa inställningen. Ändra inställning på detta sätt: Använd c och v för att justera skärmkontrasten. Använd c och v för att ändra inställning av trycksvärta. Använd x och z för att välja önskat skärmspråk. Använd x och z för att välja centimeter eller tum som måttenhet. Använd x och z för att välja önskad remsbredd. Sw-22

24 Demonstrationsutskrift Vid demonstrationsutskrift används inbyggda data för att demonstrera vilka typer av etikettutskrift denna skrivare kan utföra. Om det fortfarande förekommer etikettdata i minnet från senaste gången du sammanställde en etikett gör en demonstrationsutskrift att datan raderas. Lagra datan i minnet (sidan Sw-21) före demonstrationsutskrift om du tror att du behöver den vid ett senare tillfälle. 1. Försäkra att en papperskassett är isatt i skrivaren. 2. Tryck på ON/OFF för att slå av skrivaren om den är påslagen. 3. Tryck på ON/OFF för att slå på skrivaren igen. 4. Använd z och x för att välja önskad remsbredd och tryck sedan på SET. 5. Tryck på FUNC och sedan 6 (SET UP). 6. Använd x och z för att välja DEMO PRINT och tryck sedan på SET. 7. Använd x och z för att välja PRINT och tryck sedan på SET. 8. Försäkra att 1 är angivet för antal kopior. Det går att ändra antalet kopior om så önskas. 9. Tryck på SET för att starta utskrift. Demonstrationsutskriftens innehåll beror på bredden på papperskassetten som är isatt i skrivaren. 10.Använd efter avslutad utskrift x och z för att välja EXIT och tryck sedan på SET. 11.Tryck på SET som respons på bekräftelsemeddelandet som visas. Del 11 Referenser Detta avsnitt innehåller praktisk information om etikettskrivaren som kan anlitas vid behov. Rengöring av skrivarhuvud och rulle Ett smutsigt skrivarhuvud eller rulle kan resultera i dålig utskrift. Om utskriftskvaliteten är sämre än väntat kan du göra på följande sätt för att rengöra skrivarhuvudet och rullen. Att rengöra skrivarhuvud och rulle 1. Slå av strömmen till etikettskrivaren. 2. Vänd etikettskrivaren upp och ned, tryck ned på baklockets lås och öppna locket. Ta ur papperskassetten om en sådan är isatt i etikettskrivaren. 3. Använd en bomullstopp fuktad i rengöringssprit för att torka av skrivarhuvudet och rullen såsom visas på bilden. Skrivarhuvud 4. Sätt tillbaka papperskassetten och stäng baklocket. Rulle Rengöring av skrivarens utsida Torka av skrivarens utsida med en trasa som fuktats i rent vatten. Vrid ur trasan ordentligt före rengöring av skrivaren. Använd aldrig bensol, sprit, thinner eller andra flyktiga lösningar för rengöring av skrivarens utsida. Detta kan skada höljet. Sw-23

25 Initialisering av etikettskrivaren Utför nedanstående procedur för att initialisera etikettskrivaren om det uppstår ett allvarligt fel eller om driften misslyckas helt och hållet. En initialisering av etikettskrivaren raderar allt minnesinnehåll. Förvara alltid en reservkopia av datan som lagrats i minnet. Att initialisera etikettskrivaren 1. Slå av strömmen. 2. Håll tangenterna PRINT och SPACE intryckta och tryck samtidigt på ON/OFF för att slå på strömmen. Du ombes nu att bekräfta en initialisering av etikettskrivaren. INIT IA L I Z E? S E T / E SC 3. Släpp tangenterna PRINT, SPACE och ON/OFF. 4. Tryck på SET för att initialisera etikettskrivaren eller på ESC om du vill avbryta proceduren. Skärmen för val av remsbredd visas efter avslutad initialisering. 5. Använd z och x för att välja önskad remsbredd och tryck sedan på SET. Felsökning Strömförsörjning Inget visas på skärmen. Möjlig orsak Åtgärd Sida Batterierna är svaga eller fel typ av batterier är isatta i skrivaren. Felaktig inställning av skärmkontrast Batterierna isatta felaktigt Textinmatning Tangenten FUNC har tryckts in Sätt i en omgång nya alkaliska batterier av storlek AA (separat inköpta). Justera skärmkontrasten. Ta ur batterierna och sätt i dem på rätt sätt. Tryck på ESC för att upphäva tangenten FUNC. Sw-8 Sw-22 Sw-8 Det går inte att mata in text. Möjlig orsak Åtgärd Sida Sw-10 Sw-24

26 Utskrift Remsan matas inte ut vid ett tryck på PRINT. Möjlig orsak Åtgärd Sida Papperskassettens facklock är inte stängt ordentligt Inget papper kvar i kassetten Pappersfelmatning Stäng locket ordentligt. Sätt i en ny papperskassett. Ta ur papperskassetten och dra ut den intrasslade pappersremsan för hand. Klipp av en utstickande remsan med en sax och sätt tillbaka kassetten i skrivaren. Kontrollera att remsöppningen inte är blockerad och rör aldrig vid remsan när den matas ut under utskrift. Sw-9 Sw-9 Sw-9 Remsan kommer ut vid ett tryck på PRINT men är blank. Möjlig orsak Åtgärd Sida Enbart mellanslag har Mata in texten du vill skriva ut. Sw-10 matats in Utskriften är suddig, fläckig, avbruten el.dyl. Möjlig orsak Åtgärd Sida Felaktig inställning av Ställ in lämplig trycksvärta. Sw-22 trycksvärta Felaktig isättning av kassetten Smutsigt skrivarhuvud eller gummirulle Ta ur papperskassetten och sätt i den på rätt sätt. Rengör skrivarhuvudet och rullen. Sw-9 Sw-23 Skrivaren slås av under pågående utskrift. Möjlig orsak Åtgärd Sida Batterierna är svaga eller fel typ av batterier är isatta i skrivaren. Papperskassetten sattes i då färgbandet var slakt Sätt i en omgång nya alkaliska batterier av storlek AA (separat inköpta). Ta ur papperskassetten och kontrollera att färgbandet ej är avskuret. Spänn färgbandet ordentligt och sätt i kassetten på nytt. Före isättning av en papperskassett i skrivaren ska du försäkra att färgbandet är ordentligt spänt. Du måste byta till en ny papperskassett om färgbandet är avrivet. Sw-8 Färgbandet matas ut från remsöppningen tillsammans med remsan. Möjlig orsak Åtgärd Sida Sw-9 Sw-25

27 Remsskärning Remsan kan inte skäras. Möjlig orsak Åtgärd Sida Remsskärarbladet har blivit slött Användning av etiketter Etiketten kan inte fästas på ett underlag. Möjlig orsak Åtgärd Sida Remsans bakstycke sitter fortfarande kvar Underlaget är olämpligt för att fästa etiketten Ta med etikettskrivaren till affären där den köptes för att få remsskärarbladet utbytt. Den utskrivna texten blir avskuren av skäraren. Möjlig orsak Åtgärd Sida Papperet har tagit slut Sätt i en ny papperskassett. Sw-9 Skala av bakstycket på remsan för att blotta dess fästyta. Remsan kan inte fästas ordentligt på grova, våta, oljiga eller smutsiga underlag. Sw-18 Sw-18 Felmeddelanden/Skärmmeddelanden Meddelande TOO MANY LINES! NO DATA! OVERWRITE? SET/ESC LOAD A TAPE CARTRIDGE * Detta meddelande visas även när papperskassetten är isatt på rätt sätt men NONE har valts för remsbredd. LOW BATTERY! Möjlig orsak Antalet inmatade vagnreturer gör att etiketten överskrider det maximala antalet rader för remsbredden som används. Ett försök att återkalla text från minnet när ingen text är lagrad. Ett försök att lagra text i minnet när det redan innehåller en text. Ett försök att utföra utskrift utan att ha satt i en papperskassett. Batterierna är svaga. Åtgärd Använd en bredare remsa eller minska antalet rader. 6 mm remsa...1 rad 9 mm remsa...1 rad 12 mm remsa... Upp till 2 rader 18 mm remsa... Upp till 2 rader Lagra texten i minnet och försök sedan på nytt. Tryck på SET för att ersätta den existerande texten med den nya eller på ESC för att avbryta lagringen. Slå av strömmen och sätt i en papperskassett. Byt batterier. Sw-26 LONGER THAN SET! SET/ESC Detta meddelande visas när längden på remsan som faktiskt skrivs ut blir längre än den angivna remslängden. Tryck på SET för att utföra utskrift. Tryck på ESC för att makulera utskrift. Du kan sedan minska antalet tecken, ändra till en längre remsinställning eller välja automatisk remslängd.

28 Meddelande Möjlig orsak Åtgärd Meddelande Möjlig orsak Åtgärd DATA ERROR! NO INPUT TEXT! PRINT ERROR! Datan i minnet har av någon anledning blivit förvrängd. Du försöker utföra utskrift eller förgranskning när ingen text är inmatad. Det förekom papperstrassel under utskrift. Tryck på valfri tangent utöver ON/OFF för att ta bort felmeddelandet. Som svar på meddelandet INITIALIZE THE PRINTER! som visas ska du trycka på en tangent utöver ON/OFF för att initialisera etikettskrivaren. Mata in texten och försök sedan på nytt. Slå av skrivaren och ta ur papperskassetten. Ta sedan bort det intrasslade papperet. * Om stegen som anges ovan inte tar bort felmeddelandet ska du kontakta din handlare eller närmaste CASIO servicecentrum. TOO MANY BLOCKS! LOAD A TAPE 12mm OR WIDER CLRS TAPE LNGTH SET/ESC Du försöker mata in fler än två blockmärken ( B ) i texten. En papperskassett på 6 mm eller 9 mm var isatt i skrivaren när formatet 2 rader eller 2 block var valt för layoututskrift. Du försöker inmata ett blockmärke när FIX är valt för TAPE LENGTH. Använd ett eller två blockmärken ( B ) i en enskild mening. Slå av skrivaren och ersätt papperskassetten med en som har en bredd på minst 12 mm. Tryck på SET om du vill makulera inställning av TAPE LENGTH och inmata ett blockmärke. Tryck på ESC om du inte vill inmata ett blockmärke. TOO MANY CHARACTERS! Du försöker mata in över 80 tecken i texten. Antalet tecken du försöker inmata vid användning av layoututskrift överstiger det tillåtna antalet tecken. Reducera antalet tecken i meningen. Sw-27
