1 415 cm 470 cm 1085 cm ALLRUM / ENTRÉ 595 cm 12 x x x 18 KÖK 570 cm VARDAGSRUM 15 x cm 605cm BADRUM SOVRUM 01 SOVRUM 02 SOVRUM 03 TEKNIK / KLÄDVÅRD SOVRUM x 14 alt. 12 x x 14 alt. 12 x x 14 alt. 12 x 12 YTTERTAKLINJE 970 cm 985 cm BERÖRD DEL - TILLBYGGNAD = TVÄRSEKTION OLD TVÄRSEKTION TILLBYGGNAD Måttsättning: alla nya ytterväggar ritade 30 cm tjocklek, de befintliga 20 cm de invändiga väggarna 10 cm alternativt 15 cm meter TILLÄGGSISOLERAD FASADDEL INNERVÄGG YTTERVÄGG YTTERTAKSLINJE BÄRANDE BALK BÄRANDE PELARE eller UPPLAG FÖR BALK

2 TEKNISK PRINCIP - ARKITEKTFÖRSLAG - KONSTRUKTION - TILLBYGGNAD. Takbjälklag u-värde 0,11 Betongtakpannor Läkt x 2 Underlagspapp 22 mm Råspont eller motsvarande 35 mm luftspalt/påsalning 3,2 mm Masonite 55 x 300 mm limträbalk/ kertobalk cc 1200 mm 250 Lösull isolering eller skivor 0,2 mm Plastfolie (45 x 45 mm reglar cc 400) 45 mm isolering 18 mm Takpanel eller takgips 325 cm 340 cm meter 186 cm 208 cm 605 cm TVÄRSEKTION OLD INNAN TILLBYGGNAD 320 cm 240 cm TVÄRSEKTION TILLBYGGNAD FÖRLÄNGNING AV BEFINTLIG MÅTTSTRUKTUR 285 cm Torpargrund Marken rensas från allt organiskt material och täcks med åldersbeständig plast. Grundmur ventileras. Nockbalk limträ 400 x 60 Pelare/upplag limträ 95 x 95 Yttervägg u-värde 0,18 Träfasad likt befintlig (panel+lock) Spikläkt 34 mm 50 klimatskiva alt. liggande 45 reglar m 45 liggande isol o utegips 45x170 mm väggregel cc mm isolering 0,2 mm plastfolie 45x45 mm väggregel horisontell cc mm isolering 11 mm OSB-skiva 13 mm Väggbeklädnad gips Golvbjälklag u-värde 0,12 22 mm Golvbeläggning 0,2 plastfolie 45x220 mm Golvregel cc 600 (45x220 mm golvregel cc 300 badrum) 220 mm isolering Blindbotten TILLBYGGNAD - TVÄRSEKTION - ETT FÖRSLAG TILL PRINCIPLÖSNING AV HUVUDSAKLIG KONSTRUKTION - ANPASSAS ALLTID TILL DEN KRASSA VERKLIGHETEN VID EN TILLBYGGNAD. 1. Detaljkonstruktionsritningar vid tillbyggnader är ofta utan praktiskt värde i ett för tidigt skede eftersom man vid byggnationen måste anpassa sig till befintlig ofta dold konstruktion som i de flesta fall inte är åtkomlig innan byggstarten. I praktiken krävs därför ofta omfattande ingrepp för att fastställa det befintliga husets konstruktion - för att sedan kunna lösa den kommande tillbyggnadskonstruktionen. Stora delar av detaljkonstruktionsarbetet vid en tillbyggnad måste därför i praktiken ske löpande under bygget eftersom den nya delen helt måste anpassas till den befintliga byggnaden och dess primärkonstruktion. Eventuella ritningar på konstruktionsdetaljer utföres därför av byggentreprenören och/eller byggentreprenörens underentreprenörer eller underleverantörer (t ex prefab takkonstruktioner såsom takstolar där takstolstillverkaren gör egna konstruktioner som är anpassade till den egna fabrikens eget produktionssystem.) 2. Sökande/byggherre måste därför ha utsett en byggentreprenör först och tecknat ett avtal avseende planerad konstruktion, materialval med dimensionering och naturligtvis - själva byggjobbet. (Detta efter sitt eget anbudsförfarande.) l Eventuellt därav följande myndighetskrav på detaljkonstruktion och därpå följande energibalansberäkning ingår som en logisk följd av detta i byggentreprenörens åtagande och kan i vissa fall komma att krävas inför nästa steg - Startbeskedet (efter bygglovet beviljats). De byggentreprenörer vi rekommenderar har en etablerad kontakt med en byggkonstruktör om detta skulle behövas, t ex vid statiska beräkningar om man kraftigt påverkar den bärande primärkonstruktionen på den befintliga byggnaden eller om tillbyggnaden av hållfasthetsskäl kan komma att kräva statiska beräkningar utöver arkitektförslaget nedan. ARKITEKTFÖRSLAG - KONSTRUKTION - TILLBYGGNAD. FÖRUTOM SJÄLVA DE TRADITIONELLA BYGGLOVSRITNINGARNA REDOVISAR VI PÅ TVÄRSEKTIONEN ETT FÖRSLAG TILL PRINCIPKONSTRUKTION SOM BESKRIVER MATERIAL OCH ETT FÖRSLAG TILL DIMENSIONERING FÖR ATT KLARA LASTER SAMT FÖRSLAG TILL ISOLERING mm. KONSTRUKTIONEN I TILLBYGGNADEN MÅSTE I PRAKTIKEN ANPASSAS TILL HUSETS BEFINTLIGA OCH OFTA HELT DOLDA MÅTTKEDJOR OCH NUVARANDE DIMENSIONERING. Tvärsektionsritningen är ett förslag till principkonstruktion kan användas som en praktiskt tillräckligt tillämplig K-ritning för Startbesked eller som sammanfattande utgångspunkt och vägledning till byggentreprenören. Om kommunen ändå kräver kompletterande detaljinformation om konstruktionen av byggentreprenören bör kommunen ange skäl för detta och specificera dessa kompletteringskrav med tanke på den praktiska anpassningsproblematiken som finns med vid tillbyggnader. Byggentreprenörens kompletteringar och dennes ändringar kan utföras direkt på detta arkitektförslag för vidare befordran till Bygglovsmyndigheterna. Detta förslag till principkonstruktionen är ej tvingande vid anbudsförfarandet eller byggande. Byggentreprenören får göra avvikelse från detta förslag om annan principkonstruktion väljs efter samråd med byggherren i entreprenörsavtalet eller om den dolda verkligheten visar sig komma att kräva en annan lösning. De angivna u-värdena på förslaget uppfyller de krav som ställs i Boverkets Byggregler kap 9. Detta bör beaktas av byggentreprenören vid ändring av primärkonstruktionen i arkitektförslaget. Boverket säger i sina direktiv: Tillbyggnad faller in under begreppet ändring av en byggnad enligt plan- och bygglagen. För tillbyggnader tillämpas alltså kraven på samma sätt som vid ändring. I ändringsfallet måste kraven anpassas utifrån ändringens omfattning och byggnadens förutsättningar samt varsamhetskravet och förvanskningsförbudet enligt plan- och bygglagen. All ny byggnation ska utföras enligt Boverkets Byggregler (BBR) och Europastandarden EKS 9.

isolering eller skivor 0,2 mm Plastfolie (45 x 45 mm reglar cc 400) 45 mm isolering 18 mm Takpanel eller takgips 325 cm 340 cm 1 2 3 4 5 6 7 8 9 10 meter 186 cm 208 cm 605 cm TVÄRSEKTION OLD INNAN

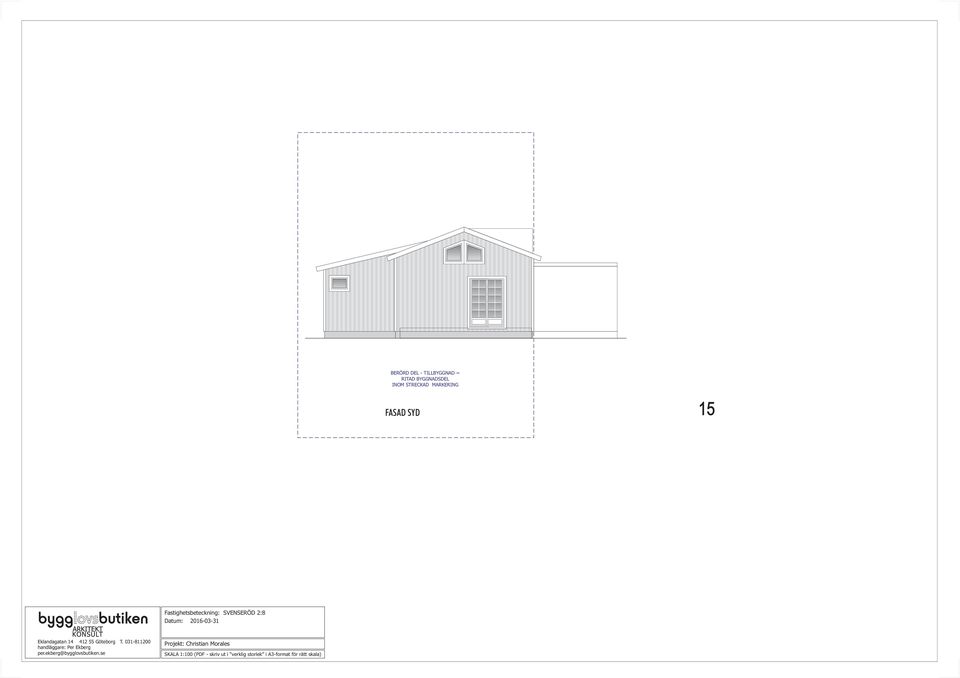

3 BERÖRD DEL - TILLBYGGNAD = FASAD SYD 15

4 BERÖRD DEL - TILLBYGGNAD = FASAD VÄST

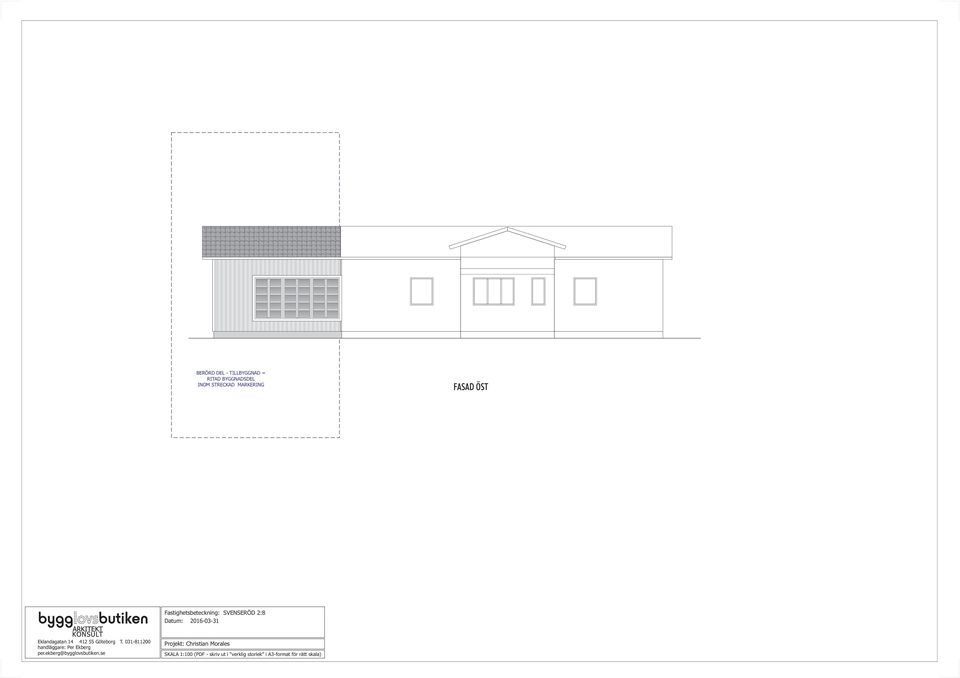

5 BERÖRD DEL - TILLBYGGNAD = FASAD ÖST

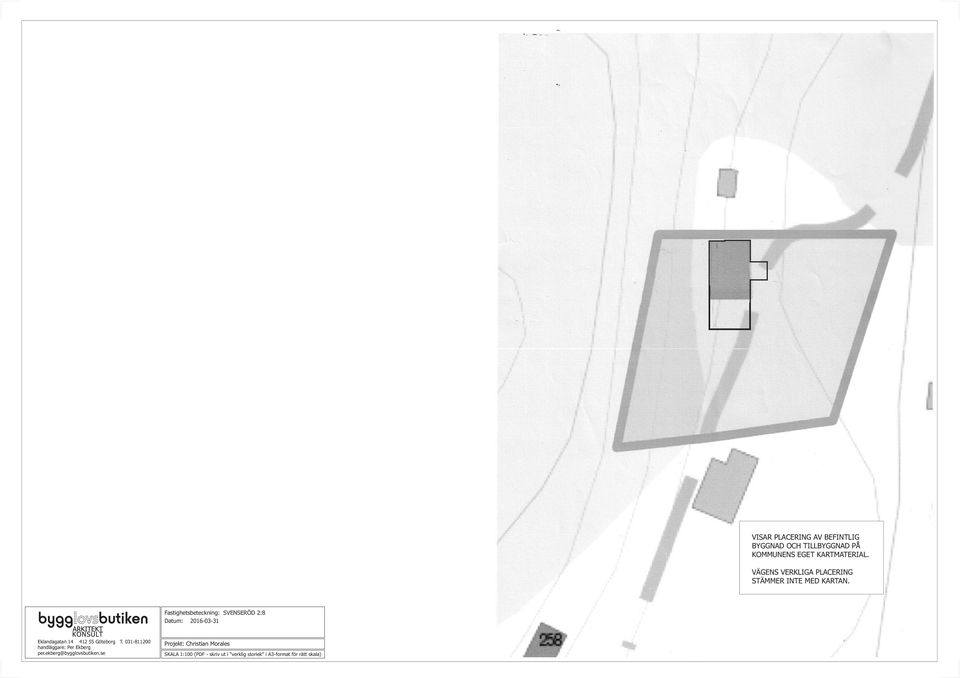

6 BADRUM VISAR PLACERING AV BEFINTLIG BYGGNAD OCH TILLBYGGNAD PÅ KOMMUNENS EGET KARTMATERIAL. VÄGENS VERKLIGA PLACERING STÄMMER INTE MED KARTAN.
