Monteringsanvisning för Otta 102 och 103 Grattis till din nya täljstenskamin!

Transkript

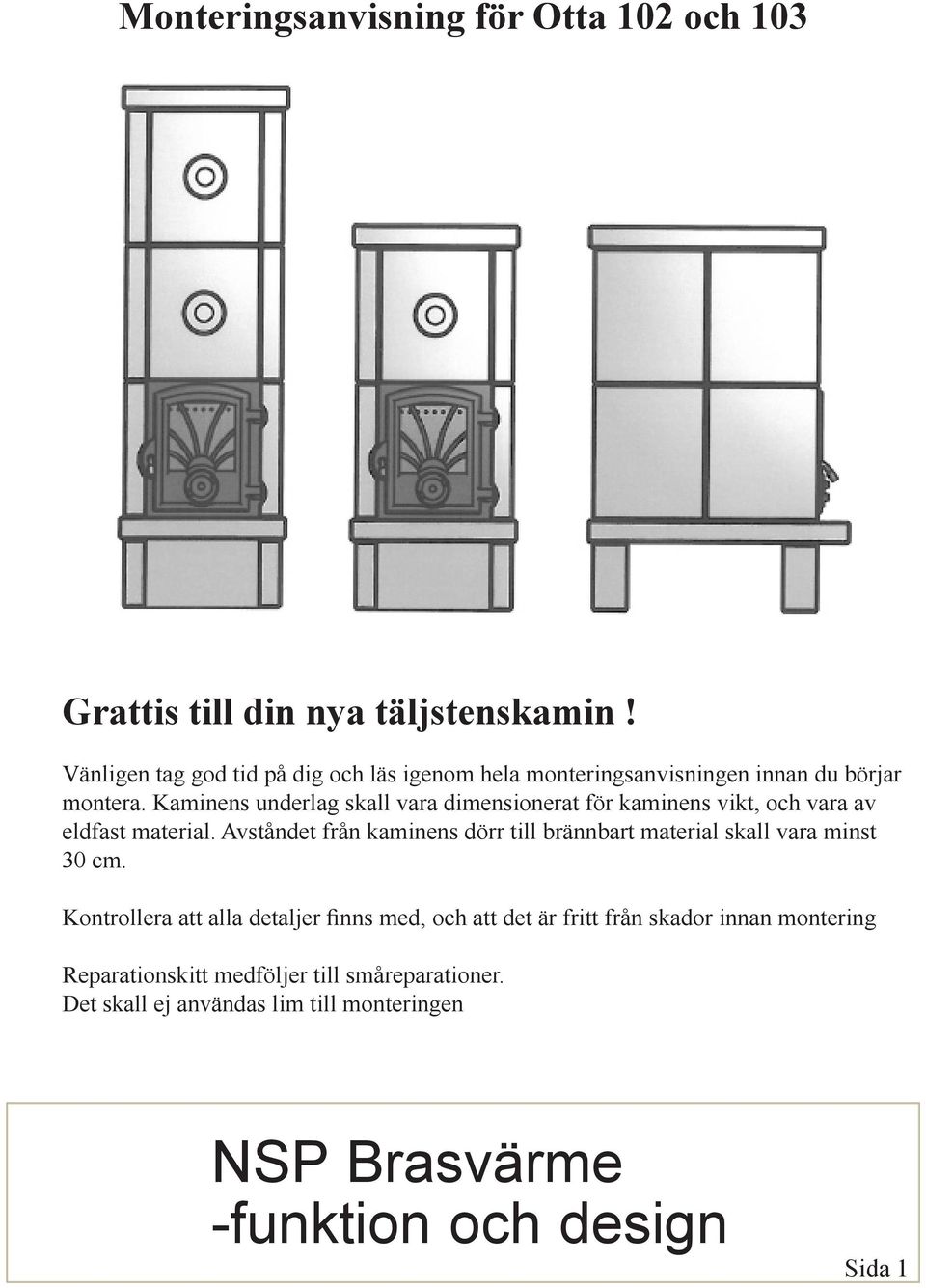

1 Grattis till din nya täljstenskamin! Vänligen tag god tid på dig och läs igenom hela monteringsanvisningen innan du börjar montera. Kaminens underlag skall vara dimensionerat för kaminens vikt, och vara av eldfast material. Avståndet från kaminens dörr till brännbart material skall vara minst 30 cm. Kontrollera att alla detaljer finns med, och att det är fritt från skador innan montering Reparationskitt medföljer till småreparationer. Det skall ej användas lim till monteringen NSP Brasvärme -funktion och design Sida 1

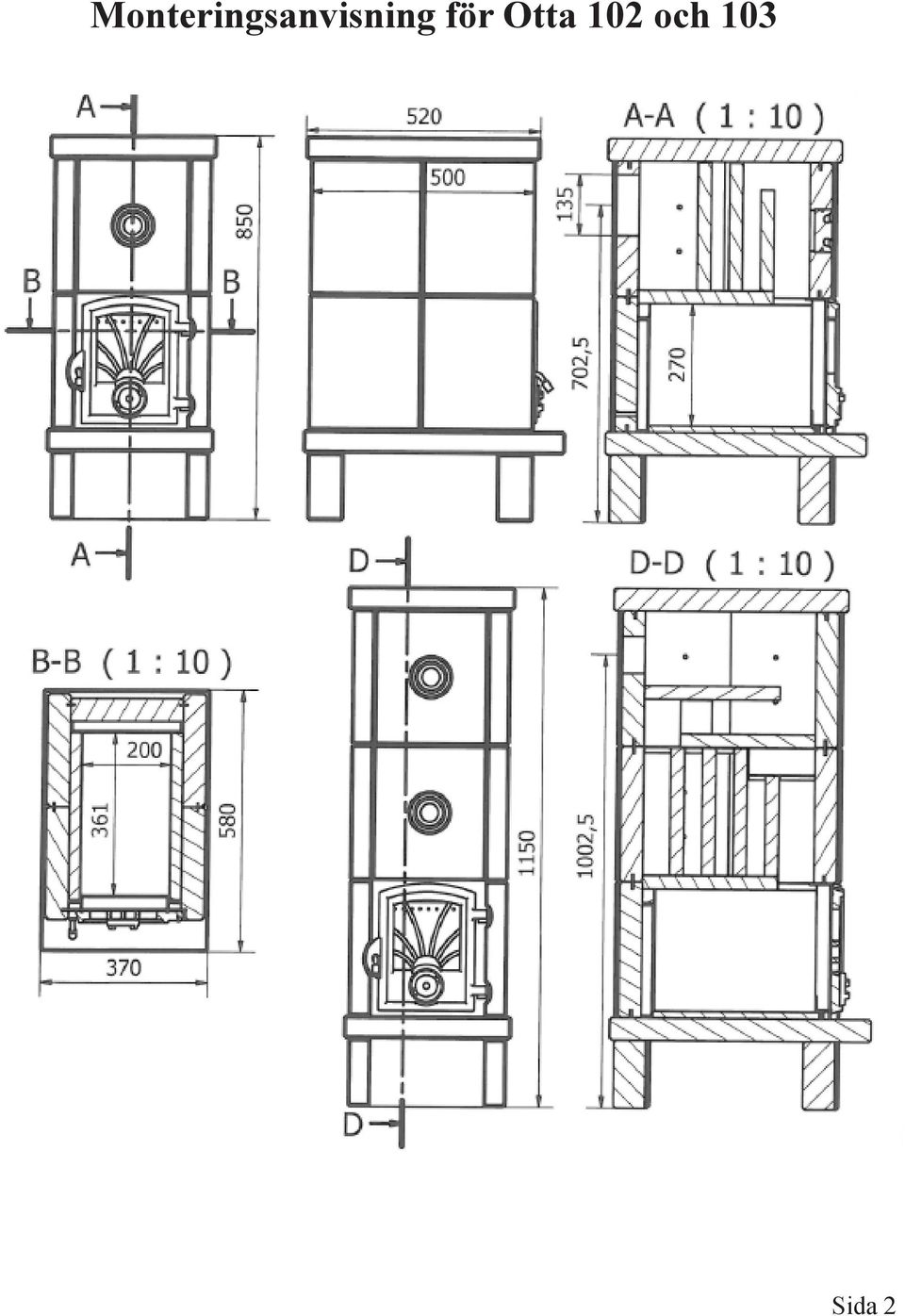

2 Sida 2

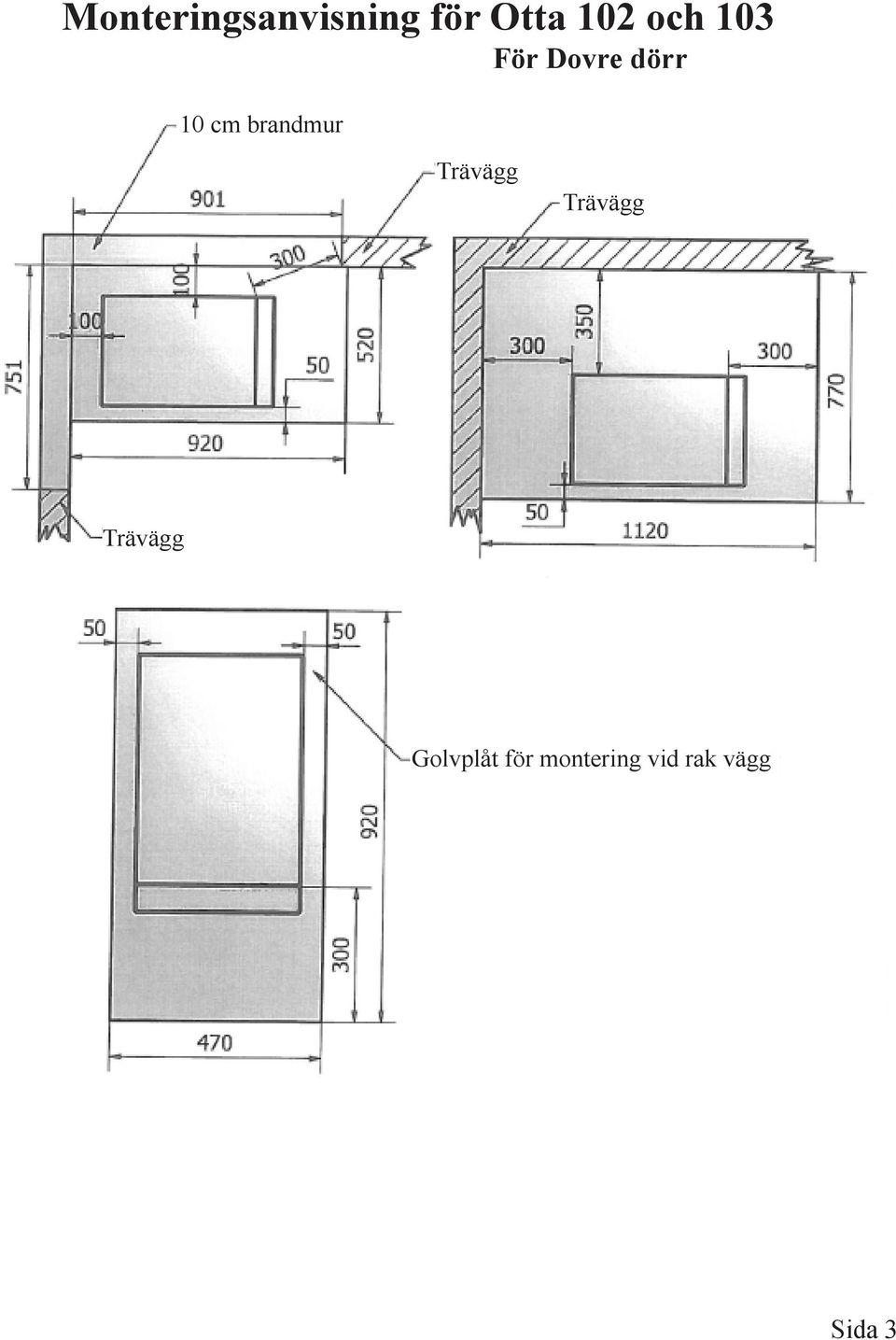

3 Sida 3 10 cm brandmur För Dovre dörr Golvplåt för montering vid rak vägg

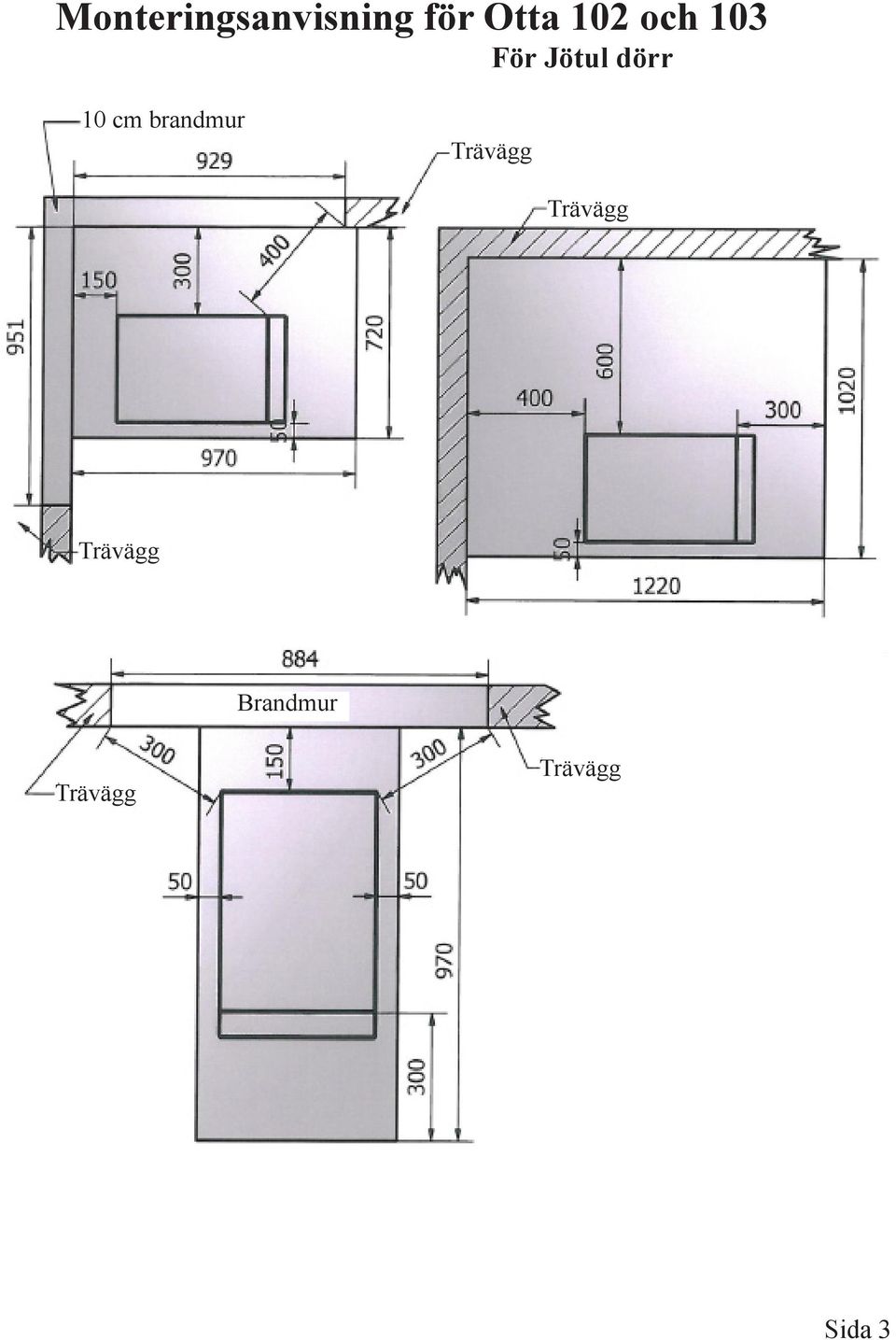

4 Sida 3 För Jötul dörr 10 cm brandmur Brandmur

5 Sida 4 1. Benen placeras på obrännbart material enligt följande avstånd. Träverk: Bak 31 cm. Sida 36 cm. Brandmur: Bak 11 cm. Sida 11 cm. Placera benen med ett avstånd på 34 cm. Se till så att benen står i våg, eventuella justeringar kan man göra mellan benen och bottenplattan för att göra justeringen mindre synlig. 2. Lägg sedan på bottteplattan på benen, bottenplattan sticker ut 1 cm i bakkant. Golvplåtar, se sidan 3. Bottenplatta (580 X 370 X 50) Ben/Sockel (350 X 150 X 80)

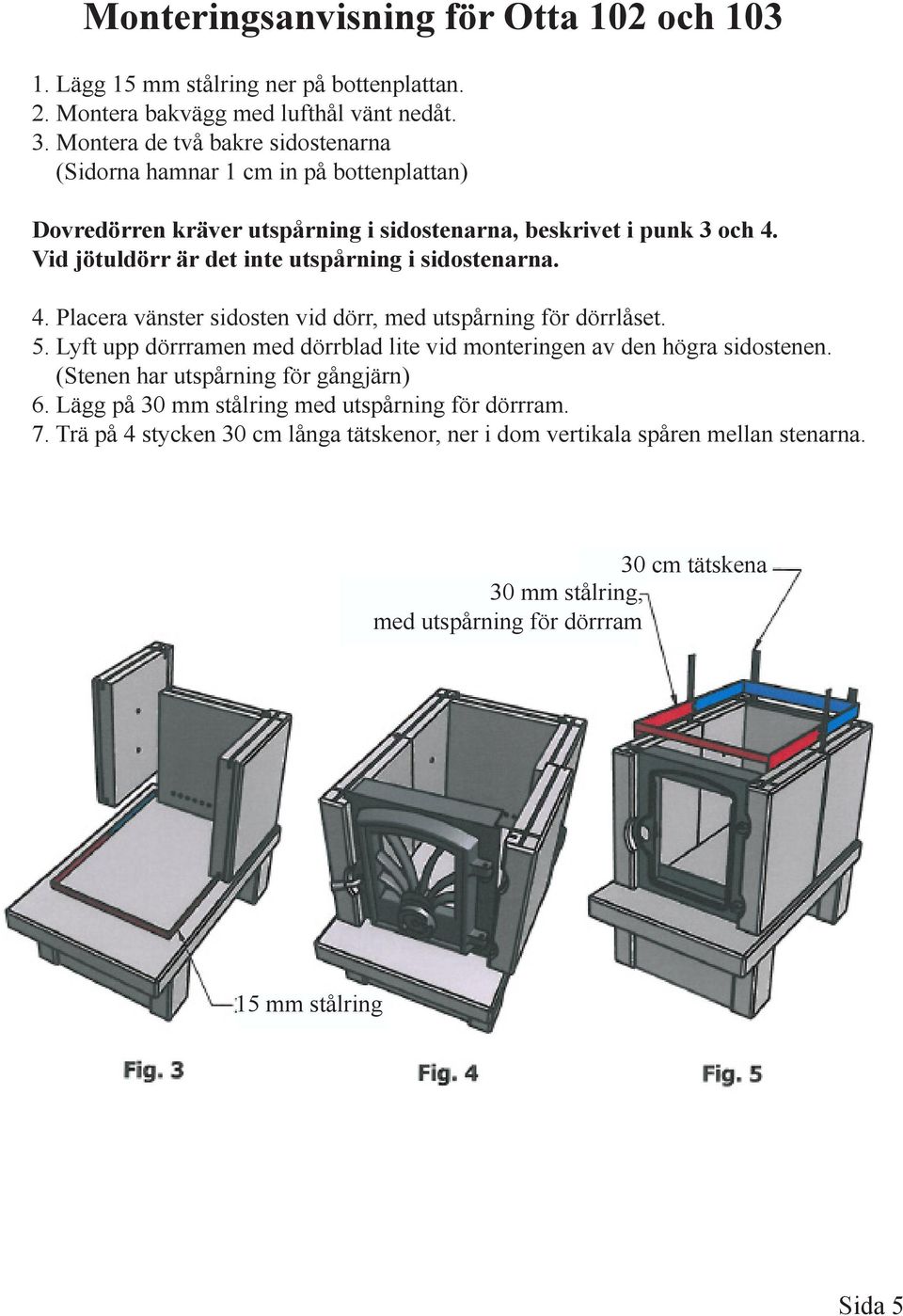

6 Sida 5 1. Lägg 15 mm stålring ner på bottenplattan. 2. Montera bakvägg med lufthål vänt nedåt. 3. Montera de två bakre sidostenarna (Sidorna hamnar 1 cm in på bottenplattan) Dovredörren kräver utspårning i sidostenarna, beskrivet i punk 3 och 4. Vid jötuldörr är det inte utspårning i sidostenarna. 4. Placera vänster sidosten vid dörr, med utspårning för dörrlåset. 5. Lyft upp dörrramen med dörrblad lite vid monteringen av den högra sidostenen. (Stenen har utspårning för gångjärn) 6. Lägg på 30 mm stålring med utspårning för dörrram. 7. Trä på 4 stycken 30 cm långa tätskenor, ner i dom vertikala spåren mellan stenarna. 30 cm tätskena 30 mm stålring, med utspårning för dörrram 15 mm stålring

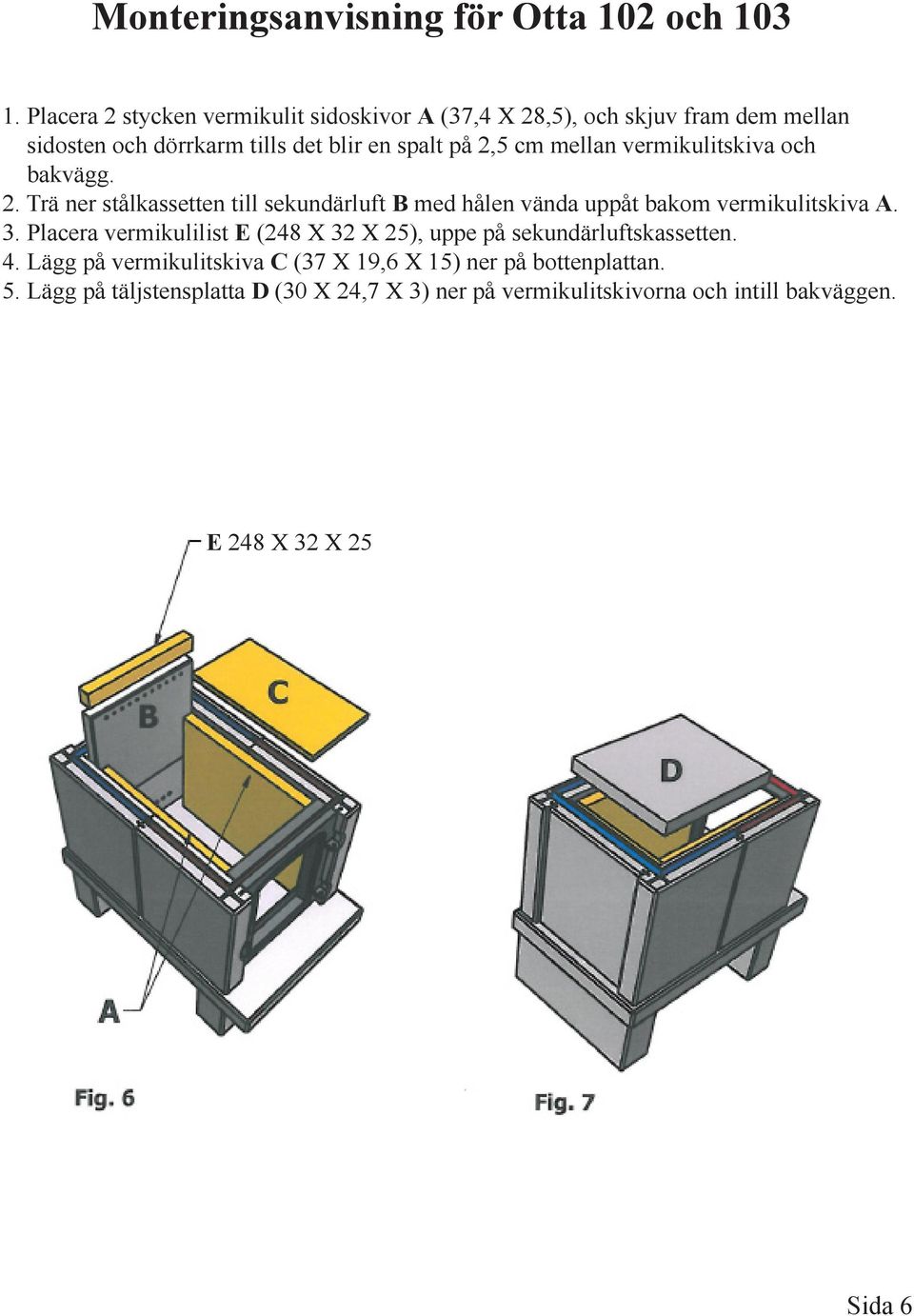

7 Sida 6 1. Placera 2 stycken vermikulit sidoskivor A (37,4 X 28,5), och skjuv fram dem mellan sidosten och dörrkarm tills det blir en spalt på 2,5 cm mellan vermikulitskiva och bakvägg. 2. Trä ner stålkassetten till sekundärluft B med hålen vända uppåt bakom vermikulitskiva A. 3. Placera vermikulilist E (248 X 32 X 25), uppe på sekundärluftskassetten. 4. Lägg på vermikulitskiva C (37 X 19,6 X 15) ner på bottenplattan. 5. Lägg på täljstensplatta D (30 X 24,7 X 3) ner på vermikulitskivorna och intill bakväggen. E 248 X 32 X 25

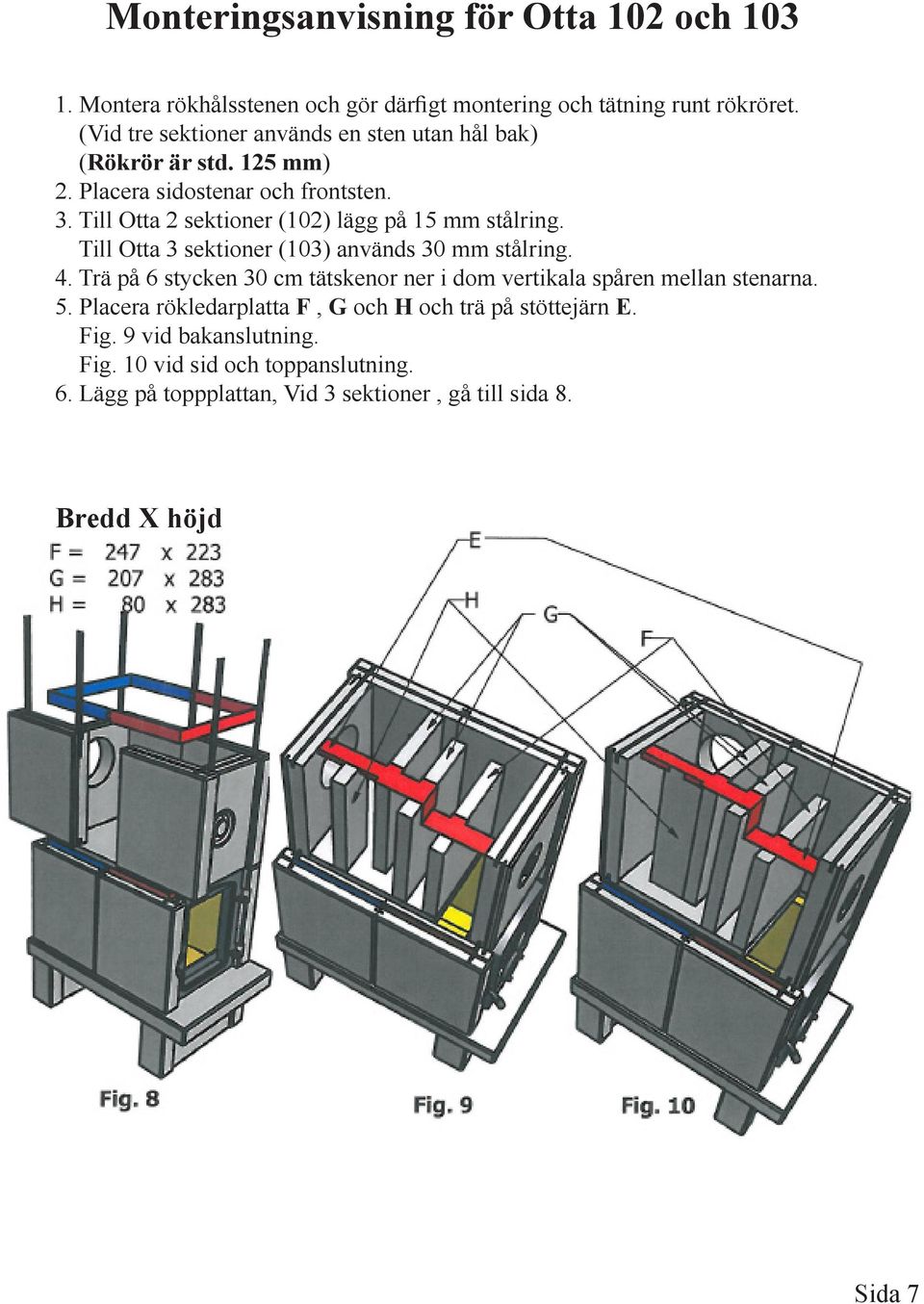

8 Sida 7 1. Montera rökhålsstenen och gör därfigt montering och tätning runt rökröret. (Vid tre sektioner används en sten utan hål bak) (Rökrör är std. 125 mm) 2. Placera sidostenar och frontsten. 3. Till Otta 2 sektioner (102) lägg på 15 mm stålring. Till Otta 3 sektioner (103) används 30 mm stålring. 4. Trä på 6 stycken 30 cm tätskenor ner i dom vertikala spåren mellan stenarna. 5. Placera rökledarplatta F, G och H och trä på stöttejärn E. Fig. 9 vid bakanslutning. Fig. 10 vid sid och toppanslutning. 6. Lägg på toppplattan, Vid 3 sektioner, gå till sida 8. Bredd X höjd

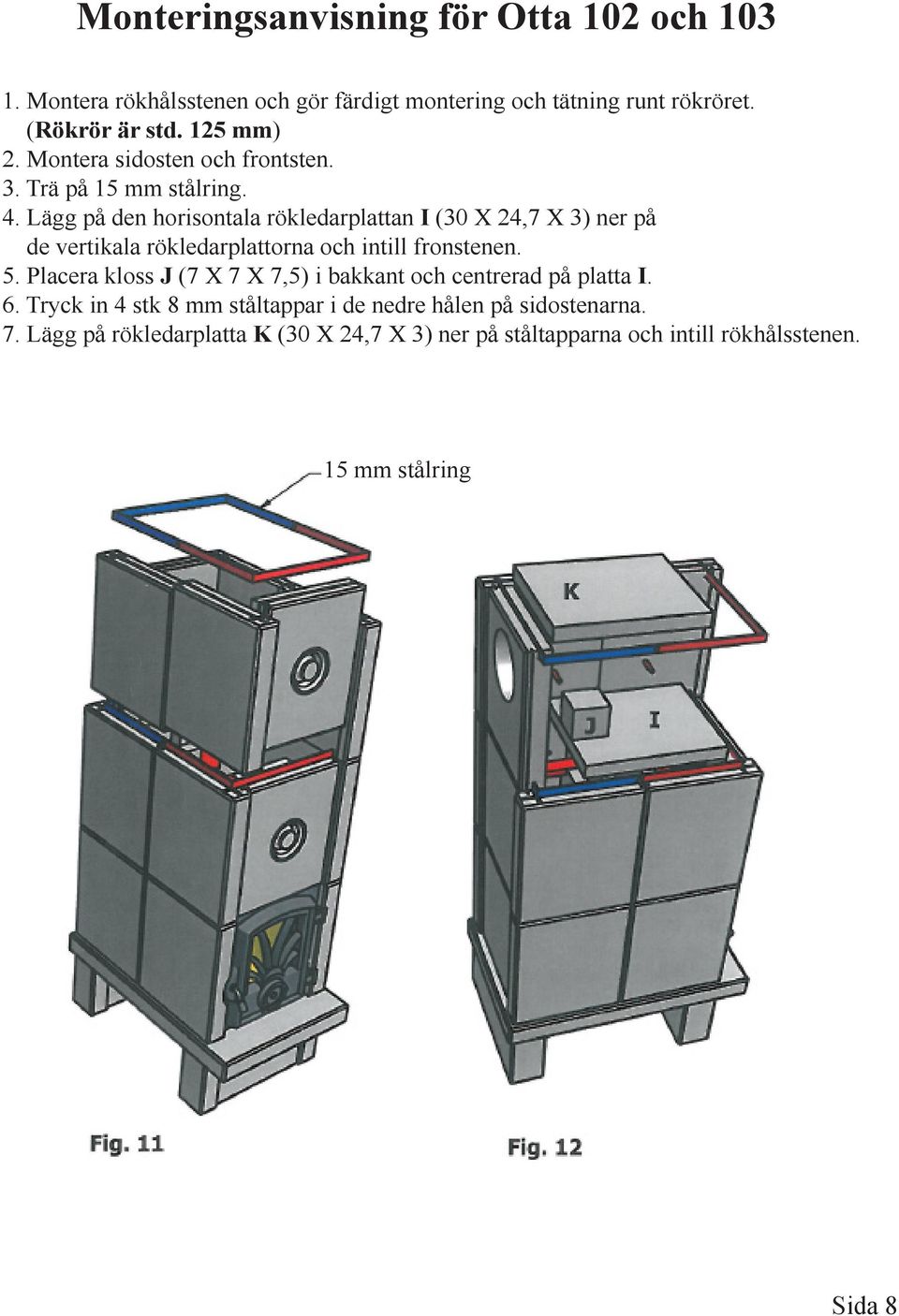

9 Sida 8 1. Montera rökhålsstenen och gör färdigt montering och tätning runt rökröret. (Rökrör är std. 125 mm) 2. Montera sidosten och frontsten. 3. Trä på 15 mm stålring. 4. Lägg på den horisontala rökledarplattan I (30 X 24,7 X 3) ner på de vertikala rökledarplattorna och intill fronstenen. 5. Placera kloss J (7 X 7 X 7,5) i bakkant och centrerad på platta I. 6. Tryck in 4 stk 8 mm ståltappar i de nedre hålen på sidostenarna. 7. Lägg på rökledarplatta K (30 X 24,7 X 3) ner på ståltapparna och intill rökhålsstenen. 15 mm stålring

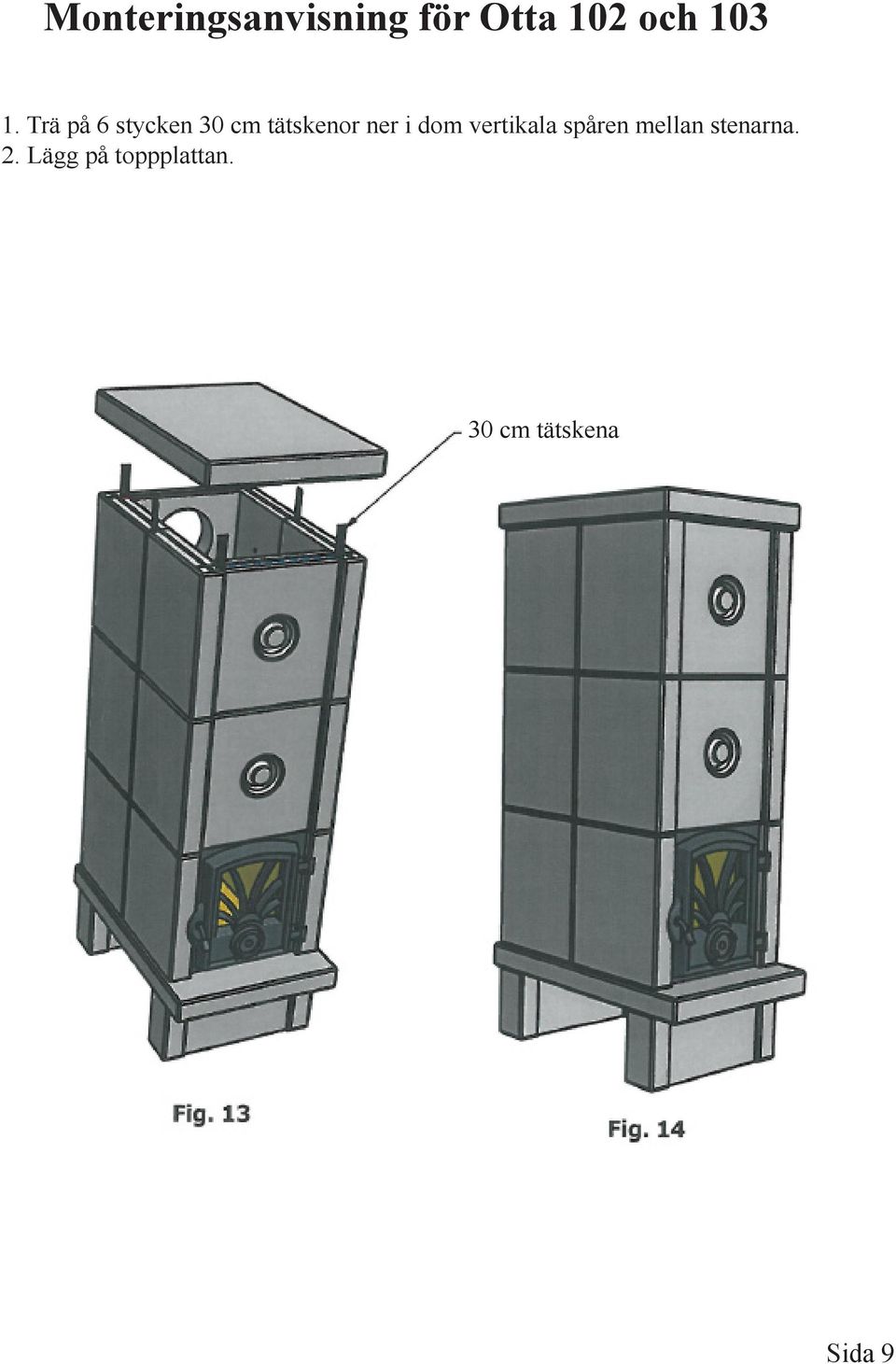

10 Sida 9 1. Trä på 6 stycken 30 cm tätskenor ner i dom vertikala spåren mellan stenarna. 2. Lägg på toppplattan. 30 cm tätskena

11 Sida 10 (Jötul dörr) (Dovre dörr) (Dovre dörr) Jötul dörr Sidostenar för Dovredörr har utspårning för gångjärn och dörrlås. Vid jötuldörr är det bara spår till ramen.

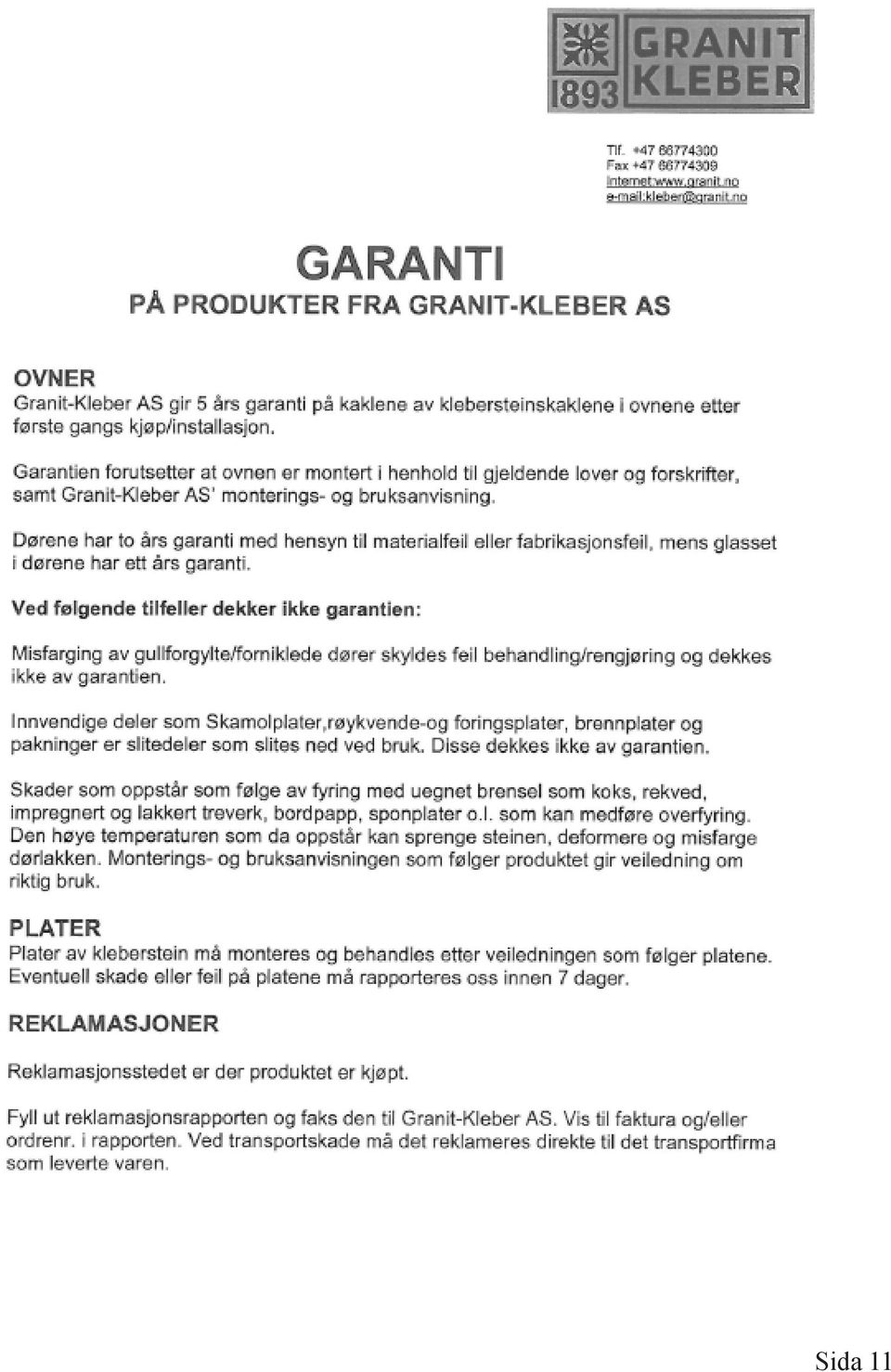

12 Sida 11

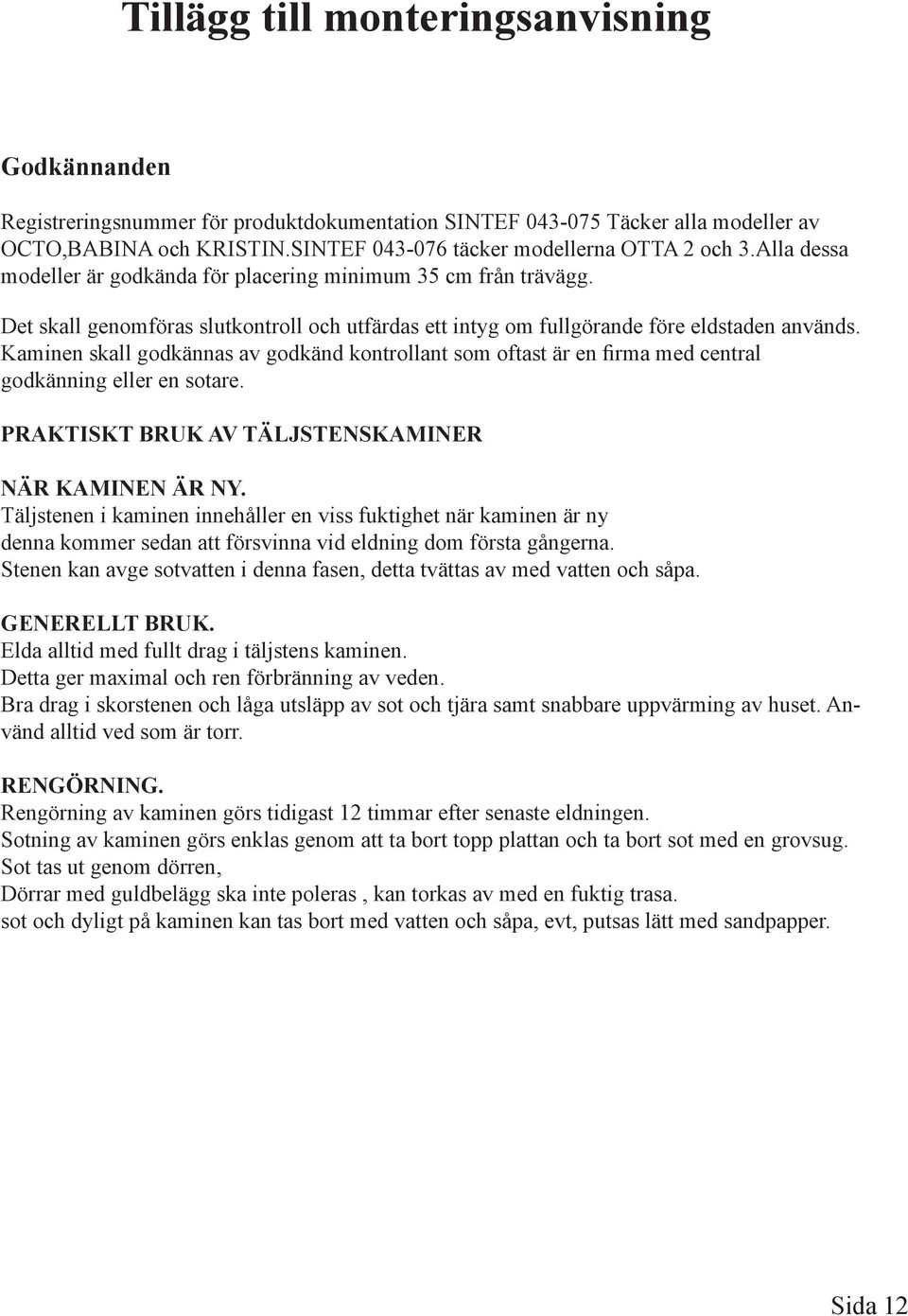

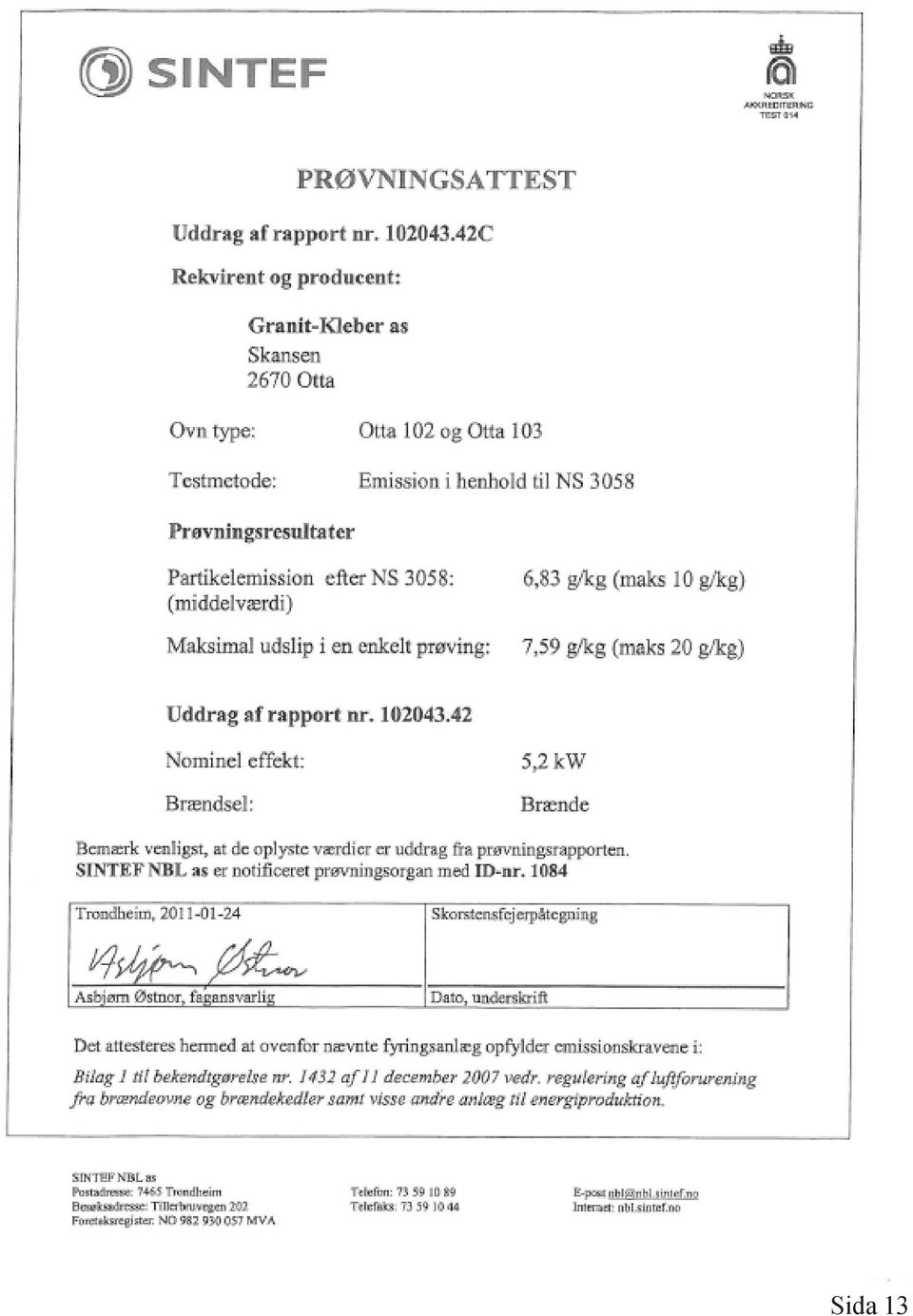

13 Sida 12 Tillägg till monteringsanvisning Godkännanden Registreringsnummer för produktdokumentation SINTEF Täcker alla modeller av OCTO,BABINA och KRISTIN.SINTEF täcker modellerna OTTA 2 och 3.Alla dessa modeller är godkända för placering minimum 35 cm från trävägg. Det skall genomföras slutkontroll och utfärdas ett intyg om fullgörande före eldstaden används. Kaminen skall godkännas av godkänd kontrollant som oftast är en firma med central godkänning eller en sotare. PRAKTISKT BRUK AV TÄLJSTENSKAMINER NÄR KAMINEN ÄR NY. Täljstenen i kaminen innehåller en viss fuktighet när kaminen är ny denna kommer sedan att försvinna vid eldning dom första gångerna. Stenen kan avge sotvatten i denna fasen, detta tvättas av med vatten och såpa. GENERELLT BRUK. Elda alltid med fullt drag i täljstens kaminen. Detta ger maximal och ren förbränning av veden. Bra drag i skorstenen och låga utsläpp av sot och tjära samt snabbare uppvärming av huset. Använd alltid ved som är torr. RENGÖRNING. Rengörning av kaminen görs tidigast 12 timmar efter senaste eldningen. Sotning av kaminen görs enklas genom att ta bort topp plattan och ta bort sot med en grovsug. Sot tas ut genom dörren, Dörrar med guldbelägg ska inte poleras, kan torkas av med en fuktig trasa. sot och dyligt på kaminen kan tas bort med vatten och såpa, evt, putsas lätt med sandpapper.
