1 KUNGLIGA TEKNISKA HÖGSKOLAN INFORMATIONSSYSTEM OCH DATABASTEKNIK 2I1104 HÖSTTERMINEN KURSKOMPENDIUM INSTITUTIONEN FÖR DATA- OCH SYSTEMVETENSKAP

2

3

4 INTRODUKTION Välkommen till kursen Informationssystem och databasteknik! Kursens mål är att ge kunskaper om begrepp, metoder och verktyg som används vid utformning och implementering av informationssystem samt att ge färdigheter i tillämpning av databasteknik. Kursinnehållet ser ut så här: Informationssystem: Systemutvecklingsprocessen och livscykelmodeller. Analys och specifikation av informationskrav. Konceptuell modellering. Processmodeller. Informationshanteringssystem. Tekniker för verksamhetsutveckling. Databasteknik: Relationsmodellen och andra databasmodeller. Relationsalgebra. Normalisering. Frågespråk, särskilt SQL. Lagrings- och åtkomstmetoder. Säkerhet. Databashanteringssystem. Efter genomgången kurs skall man: Ha förståelse för informationssystemens roll i organisation och samhälle. Ha förståelse för arkitekturen hos informationssystem, särskilt de komponenter som rör datalagring och datamanipulation. Kunna ställa krav på informationssystem utifrån ett beställarperspektiv. Kunna utveckla verksamhetsmodeller, särskilt begreppsmodeller och processmodeller. Ha förståelse för moderna datalagringstekniker, särskilt relationsdatabaser men även orientera om XML. Ha förståelse för relationsmodellen och designprinciper för relationsdatabaser. Kunna konstruera databasstrukturer utifrån kravspecifikationer. Kunna använda frågespråk för databaser, särskilt SQL. Kursens uppläggning bygger på självständiga studier, individuellt och i grupp. De två centrala komponenterna i kursen är seminarierna och projektuppgiften. För att förbereda sig inför ett seminarium är det lämpligt att först gå på motsvarande föreläsning för att få en översikt av ämnet. Därefter kan man läsa sig in på materialet genom att studera kurslitteraturen. Sedan kan man börja lösa uppgifterna, och man har då stor nytta av att diskutera dessa med sina kurskamrater innan man går på seminariet. Projektuppgiften i kursen är omfattande och det är viktigt att komma igång tidigt med arbetet på denna. Uppgiften syftar till att illustrera systemutveckling från kravanalys fram till implementering. Särskilt vid arbetet med kravanalysen behöver man mycket tid att diskutera i grupp medan arbetet med implementering i slutet av uppgiften kan utföras mer individuellt. 2

5 LÄRARE Följande personer undervisar på kursen Maria Bergholtz ( / Nikos Dimitrakas (16 20 Paul Johannesson ( / Michael Persson ( / mpe@dsv.su.se) Martin Rimka ( /rimka@dsv.su.se) Peter Wibom ( /wibom@dsv.su.se) Kursansvarig och examinator Maria Bergholtz och Paul Johannesson Föreläsare Maria Bergholtz, Paul Johannesson, Peter Wibom Seminarieledare Maria Bergholtz, Paul Johannesson Handledare för projektuppgiften Nikos Dimitrakas, Martin Rimka, Maria Bergholtz 3

6 KURSLITTERATUR Database Systems Concepts by Abraham Silberschatz, Henry F. Korth, S. Sudarshan, upplaga 5, ISBN: Artikelsamling Föreläsningsbilder LÄSANVISNINGAR Silberschatz: Läses noga: kapitel 1, 2, 3, , , 6.7, , , 7.8, , 8-6, 13.1, 13.2, 15, 18, 20 Läses översiktligt: resten av kapitel 4, kapitel 5, 7.9, 7.10, resten av 8, , 12.1, 14.1, 14.5, 16.10, (För upplaga 4 gäller Läses noga: kapitel , 2 (ej 2.6), 3, 4, , 7 Läses översiktligt: kapitel , 14.1, , , ) 4

7 EXAMINATION 1 PROJEKTUPPGIFT Uppgift De studerande skall i grupper om fyra deltagare genomföra en projektuppgift som avser att illustrera systemutvecklingsprocessen från analys till implementering med betoning på verksamhetsmodellering och kravanalys. Anvisningar för projektuppgiften ges i avsnittet Projektuppgift. Redovisning Under projektets gång skall gruppen vid två tillfällen muntligt och skriftligt redovisa sitt arbete för en handledare. Varje sådant tillfälle tar 40 minuter och inleds med att gruppen i c:a 10 minuter presenterar sitt arbete för handledaren. Vad som skall redovisas framgår av anvisningarna om projektuppgiften. Villkor för rest De grupper eller studerande som ej blir godkända efter det andra redovisningstillfället kan komplettera i samråd med examinatorn. 2 SEMINARIER Uppgift Seminarierna är frivilliga men den studerande skall inför varje seminarium lämna in ett skriftligt lösningsförslag. Denna inlämning är obligatorisk. Redovisning På seminariet diskuteras dels den uppgift som studenterna löst i förväg, dels ytterligare uppgifter. Den inlämnade uppgiften rättas och återlämnas till studenterna. Villkor för rest Den studerande som ej blir godkänd på ett seminarium kan komplettera i samråd med examinatorn. 3 TENTAMEN Uppgift 5

8 Den studerande skall gå upp på tentamen. Betyg sättes enbart efter tentamensresultatet 6

9 HANDLEDNING I kursens schema ingår så kallade prio-tider (listade längst ner på schema-sidan efter uppgifterna om när och var tentamen hålls). Prio-tiderna innebär att kurs-deltagare har företräde till vissa datorsalar under dessa tider (brukar inte vara något problem, vanligen finns plats även på icke-prio tider). Under vissa av prio-tiderna finns handledare på plats, schemat nedan anger när (vissa veckor ges även handledning som inte är knuten till datorsal, i dessa fall sätts handledningslistan upp på anslagstavlan vid skrivarna plan 5). Vid dessa tillfällen kommer handledarna att sätta upp en handledningslista utanför prio-salarna (OBS! listan sätts upp av handledaren). Skriv namn (eller gruppnummer) och salsnummer på listan så kommer en handledare så snart som möjligt. Här är handledningsschemat (se även de så kallade prio-tiderna i schemat, finns inge prio-tid en viss dag så kan man hitta handledarna och handledningslistan på plan 5, anslagstavlan): Vecka 43: Fredag 27 oktober 9-12 Vecka 44 Måndag 30 oktober 9-12 Onsdag 1 november 9-12 Fredag 3 november Vecka 45 Torsdag 9 november 9-12 Vecka 46 Måndag 13 november 9-12 Tisdag 14 november 9-12 Torsdag 16 november Fredag 17 november 9 12 Vecka 47 Måndag 20 november 9-12 Tisdag 21 november Onsdag 22 november Fredag 24 november 9 12 Vecka 48 Måndag 27 november 9 12 Tisdag 28 november

10 DATORMILJÖ Datorsalarna ligger på plan 4 och 5 i Forum, Kista. Se även schema för handledning och prioritet i datorsalar. Vi kommer under kursens gång att använda dels databashanteringssystem, dels ritverktyg för att dokumentera konceptuella modeller och processmodeller. Inget verktyg är obligatoriskt, har man tillgång till egen databashanterare och/eller ritverktyg går det bra att använda dessa men handledning ges på följande verktyg: för dokumentation av konceptuella modeller: Rational Rose, Enterprise Edition Visual Modeling Tool, databashanteringssystem: MySQL eller MS Access. Dessa programvaror finns alla installerade i datorsalarna på plan 4 och 5. Studenter på kursen har också rätt att installera MS Access och varianten personal edition av Rational Rose Visual Modeling Tool på egna datorer (kontakta Michael Persson, mpe@dsv.su.se). MySQL kan antingen laddas ner från MySQL:s hemsida: Eller, om man vill ha exakt samma installation som i datorsalarna på plan 4 och 5, ladda ner följande tre filer: Computer Environment Tutorials som ingår i kursen (kan antingen skrivas ut, se länkar nedan eller köpas som kompendier på studentexpeditionen): MySQL Essentials, September 2006, version 1.1 Läsanvisningar för MySQL Essentials: hela kompendiet. MS Access Kompendium Läsanvisningar för Access-kompendiet: Introduction: sid 4 & halva sid 5, Create database: sid 8 37, Query a database: sid 38 sid47, (Forms: Simple forms: sid 48 57, Reports: Simple reports: sid 96 sid 98.) För frågor om kompendierna ovan, kontakta Nikos Dimitrakas. 8

11 KONTO PÅ DSV, KOMMUNIKATION För att få tillgång till datorsystemen på DSV behöver du ett användarkonto. Du behöver också ett passerkort för att kunna använda datorer och salar på t ex kvällstid och helger och vissa dagar före helgdag. Passer-kort för KTH-studenter hämtas på Helpdesken i Electrum 3, Isafjordsgatan 28. Beskrivning av hur man går (2 minuter från Forum) lämnas på föreläsning 1. Kontakta i övrigt Lotta Arnbom, lotta@dsv.su.se, rum 6607, telefon , eller Michel Persson telefon , mpe@dsv.su.se för kontoutdelning, se nedan. KOMMUNIKATION Det konto du får ger dig möjlighet att logga in på datorerna på plan 4 och 5. Med dator-kontot följer även ett så kallat First Class- (FC) konto. Firstclass används av DSV som ett internt elektroniskt kommunikationssystem för DSV:s anställda och studenter. Kursens FC konferens heter DBTEKNIK och skall finnas på varje registrerad students FC Desktop. Saknar man konferensen, kan det bero på problem med registreringen. Kontakta studentexpeditionen vid problem med registreringen. Om registreringen är ok, men konferensen inte finns på din Desktop, kan du ta kontakt med FC helpdesk (konferensen Stud Helpdesk FC) så fixar de detta. Har man frågor, kan man med fördel använda konferensen "DBTEKNIK Open Forum" eller "DBTEKNIKTutoring" för att få ett snabbt svar. Varje FC konferens har en kort beskrivning om sitt syfte. Höger-klicka på konferensen och välj "About Conference" om du är osäker på en konferens ändamål. KURSHEMSIDA Kursen har parallellt med FC-konferense DBTEKNIK även en egen webb-sida med information om det mesta Denna sida länkar även till detta kurskompendium. DAISY Det konto du fått ger dig även tillgång till DSV:s kursadministrativa system, Dasiy, där all information om scheman, tagna poäng och mycket mer finns. Du loggar in på Daisy från DSV:s hemsida: 9

12 SEMINARIUM 1 KONCEPTUELL MODELLERING, MODELLERINGSMÖNSTER Denna övning skall lösas skriftligt och lämnas in vid seminariet. Varje studerande skall lämna in en egen lösning. Ange namn och personnummer på lösningen. Läsanvisning: Föreläsning 1 & 2, Silberschatz: kapitel 1, , 6.7, ÖVNING 1 MAN VILL BYGGA ETT INFORMATIONSSYSTEM som innehåller uppgifter om djur i djurparker. Systemanalytikerna genomför en kravstudie med olika intressenter som antingen ska använda det framtida systemet eller är experter på den typ av information som behöver representeras i systemet. Användarnas krav ska manifesteras dels som fritextdokument, dels som ett konceptuellt schema. Det framkommer att det bland annat är viktigt att systemet kan representera information om vilka djurparker ett visst djur vistats i och när vistelsen skedde. Det är även viktigt att hålla reda på djurens vikt, vilka arter som är utrotningshotade och vilket utbredningsområde för en viss djurras som är aktuellt. Hjälp systemanalytikerna att konstruera ett konceptuellt schema som gör det möjligt att representera följande typer av fakta: Tigern är utrotningshotad. Shere-Khan är en tiger som väger 250 kg och har en svanslängd på 1,4 meter. Genomsnittskvikten för tigern är 200 kg. Elefanten är inte utrotningshotad. Genomsnittsviken för pingviner är 14 kg. Pingvinen Tweety har en vingbredd på meter och väger 10 kg. Clyde är en 1,5 tons-elefant som bodde i djurparken Kolmården från 1 mars 65 tom 3 juni 96. London Zoo är namnet på en djurpark. Clyde bor i London Zoo (kom dit 4 juni 96). Tigerns utbredningsområde är Bortre Asien. Tweety flyttade in på Kolmården 29 augusti Skapa ett konceptuellt schema (t.ex. i form av ett UML klassdiagram) som kan representera ovanstående! Sträva efter att modellera på ett sådant sätt att partiella attribut undviks (ett attribut är partiellt om dess min-värde = 0). 10

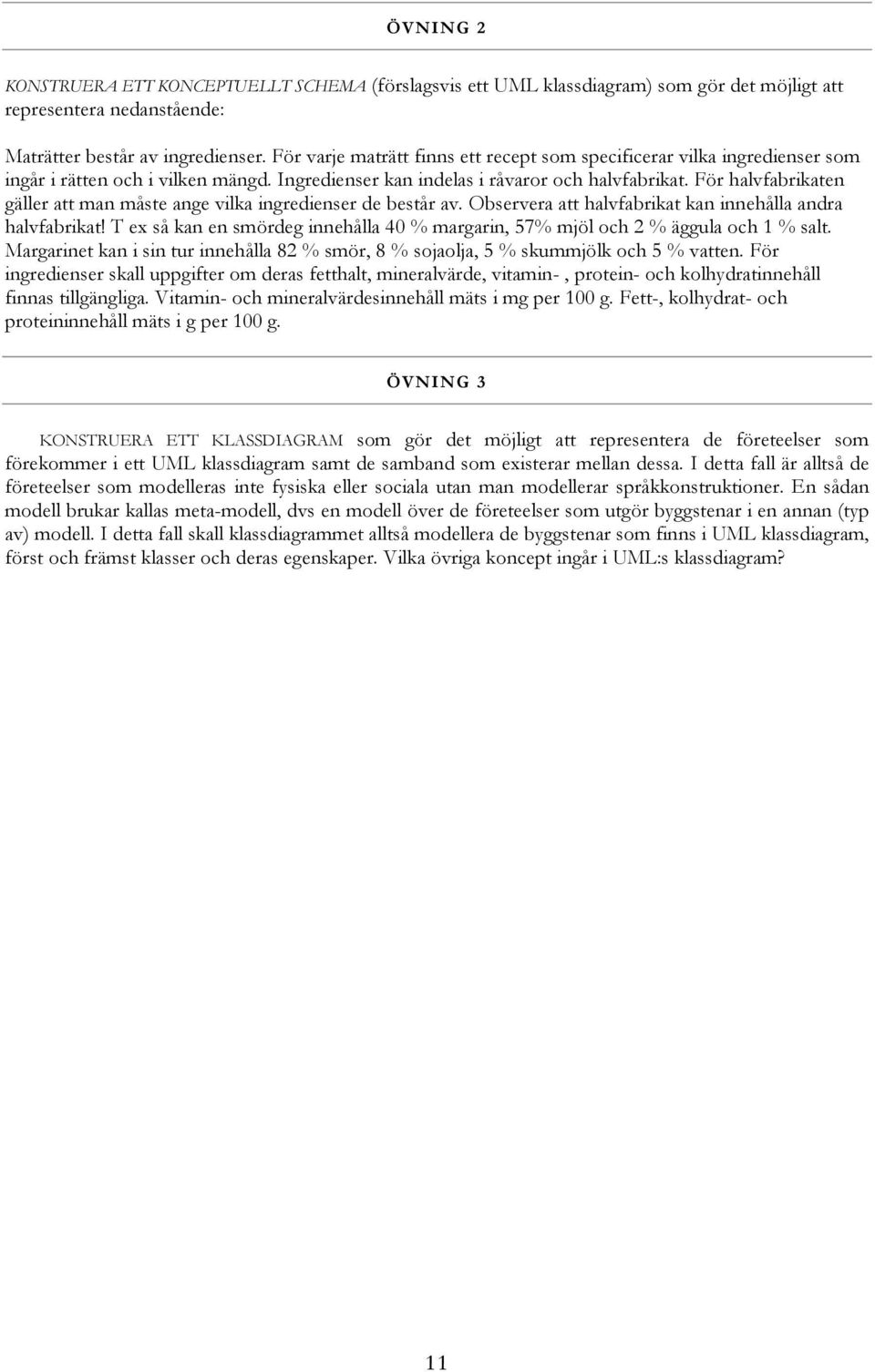

13 ÖVNING 2 KONSTRUERA ETT KONCEPTUELLT SCHEMA (förslagsvis ett UML klassdiagram) som gör det möjligt att representera nedanstående: Maträtter består av ingredienser. För varje maträtt finns ett recept som specificerar vilka ingredienser som ingår i rätten och i vilken mängd. Ingredienser kan indelas i råvaror och halvfabrikat. För halvfabrikaten gäller att man måste ange vilka ingredienser de består av. Observera att halvfabrikat kan innehålla andra halvfabrikat! T ex så kan en smördeg innehålla 40 % margarin, 57% mjöl och 2 % äggula och 1 % salt. Margarinet kan i sin tur innehålla 82 % smör, 8 % sojaolja, 5 % skummjölk och 5 % vatten. För ingredienser skall uppgifter om deras fetthalt, mineralvärde, vitamin-, protein- och kolhydratinnehåll finnas tillgängliga. Vitamin- och mineralvärdesinnehåll mäts i mg per 100 g. Fett-, kolhydrat- och proteininnehåll mäts i g per 100 g. ÖVNING 3 KONSTRUERA ETT KLASSDIAGRAM som gör det möjligt att representera de företeelser som förekommer i ett UML klassdiagram samt de samband som existerar mellan dessa. I detta fall är alltså de företeelser som modelleras inte fysiska eller sociala utan man modellerar språkkonstruktioner. En sådan modell brukar kallas meta-modell, dvs en modell över de företeelser som utgör byggstenar i en annan (typ av) modell. I detta fall skall klassdiagrammet alltså modellera de byggstenar som finns i UML klassdiagram, först och främst klasser och deras egenskaper. Vilka övriga koncept ingår i UML:s klassdiagram? 11

14 SEMINARIUM 2 KONCEPTUELL MODELLERING FORTS., ÖVERSÄTTNING FRÅN KONCEPTUELL MODELL TILL RELATIONSDATABAS (SYNTETISK DATABASDESIGN) Denna övning skall lösas skriftligt och lämnas in vid seminariet. Varje studerande skall lämna in en egen lösning. Ange namn och personnummer på lösningen. Läsanvisning: ÖVNING 4: Föreläsning 1 & 2, Silberschatz: kapitel 1, , 6.7, , ÖVNING 5&6: Silberschatz: kapitel , Föreläsning 3 ÖVNING 4 BETRAKTA NEDANSTÅENDE SATSER som beskriver verksamhet vid en båtuthyrningsfirma: Per Larsson hyrde båten Runö som är av modellen Svanen, vilken är en segelbåt med tre master och plats för 24 personer. Per Larsson lämnade tillbaka Runö. Båten inspekterades av Eva Svensson som registrerade följande nytillkomna skador: repa på lacken, borttappat segel, skadat roder. Per Larsson hyrde båten Ekö som är av modellen Tranan, vilken är en segelbåt med två master och plats för 12 personer. Per Larsson lämnade tillbaka Ekö. Båten inspekterades av Eva Svensson som registrerade följande nytillkomna skador: förstörd mast, borttappat segel, skadat roder. Per Larsson hyrde båten Almö som är av modellen Flamingo, vilken är en motorbåt med plats för 8 personer och en toppfart på 20 knop. Per Larsson lämnade tillbaka Almö. Båten inspekterades av Eva Svensson som registrerade följande nytillkomna skador: krossad vindruta, borttappat segel, skadat roder. En krossad vindruta på en båt av modellen Flamingo skall ersättas med 2500 kr. En krossad vindruta på en båt av modellen Varan skall ersättas med 4000 kr. En repa på lacken på en båt av modellen Tranan skall ersättas med 1000 kr. En repa på lacken på en båt av modellen Svanen skall ersättas med 2000 kr. Konstruera ett konceptuellt schema (förslagsvis ett klassdiagram) som ger möjlighet att representera satserna ovan. Avbildningsregler (eng. cardinality constraints, multiplicities) skall anges. 12

15 ÖVNING 5 UTFORMA EN RELATIONSDATABASSTRUKTUR för nedanstående konceptuella schema. LAND identifieras av sitt Namn, STAD identifieras av sitt Namn plus sin association mot LAND (dvs STAD identifieras av sitt Namn och sitt LANDs Namn), GATA identifieras av sitt Namn plus sin association mot STAD. BYGGNAD identifieras av sitt Namn och året det är byggt. KUNG identifieras av antingen sitt Namn eller sin association mot LAND (välj!). Övriga identifierare framgår av scheat. ÖVERSÄTT DET KONCEPTUELLA SCHEMAT OVAN TILL ETT RELATIONSDATABASSCHEMA. Ange för varje relation vad som utgör primärnyckel samt vad som eventuellt utgör främmande nycklar (främmande nycklar måste specificeras med alla korrekta kolumner). I fallet främmande nycklar skall även specificeras mot vilken relation de utgör främmande nyckel. Översättningen får ej innebära att avsteg från den konceptuella modellen görs (annat än de avsteg som måste göras för att realisera relationsmodellen). Surrogatnycklar får inte införas. Använd följande notation: PERSON(namn, adress, telnr), HUND(hundid, ägarnamn, ägaradress, ras) Relationen HUND innehåller ett attribut benämnt ägare som utgör främmande nyckel mot tabellen PERSON. Detta skrivs på följande sätt: HUND.(ägarnamn, ägaradress) << PERSON.(Namn, adress) där Namn, adress utgör primärnyckel i tabellen PERSON. ÖVNING 6 KONSTRUERA FÖLJANDE TVÅ OBJEKT: 13

16 Ett funktionellt beroende A En relation (tabell) R A och R skall uppfylla följande två villkor: R satisfierar inte A Varje äkta delmängd av R satisfierar A Tips: En relation R satisfierar ett funktionellt beroende A: X Y om och endast om För varje par av tupler i R, t 1 och t 2 gäller att t 1[X]=t 2[X] t 1[Y] = t 2[Y] 14

17 SEMINARIUM 3 IS-ANVÄNDNING, ANALYTISK DATABAS-DESIGN Denna övning skall lösas skriftligt och lämnas in vid seminariet. Varje studerande skall lämna in en egen lösning. Ange namn och personnummer på lösningen. Läsanvisning: ÖVNING 7: Föreläsning 1, Silberschatz: kapitel 18, ( , 8-6), Artikelsamlingen artikeln av Alter, artikeln av O Brien ÖVNING 8 & 9: Föreläsning 4, Silberschatz: kapitel , 7.8 (7.9, 7.10) Regeringen i det lilla landet Transoccidentien har beslutat att förse landets skolor (såväl grundskolor som gymnasieskolor och högskolor) med modernt IT-stöd. Regeringen är beredd att initialt satsa tre miljarder kronor som enengångsinvestering och därefter årligen 500 miljoner för underhåll och vidareutveckling. Dessa resurser skall räcka till landets 1000 skolor, 5,000,000 invånare och 250,000 anställda inom utbildningssfären. Du har blivit anlitad som konsult av det transoccidentiska socialdepartementet för att utarbeta en plan för införandet av IT vid skolorna. I denna plan skall Du beskriva vilka typer av informationssystem som bör införas. Du skall också ange hur prioriteringen skall gå till och motivera detta; observera att de begränsade resurserna gör att man inte kan införa alla typer av informationssystem. Ditt förslag skall ge svar på följande frågor: Vilka typer av informationssystem (TPS, OLTP, MIS, DSS, EIS) kan stödja skolorna? Vilka processer finns i verksamheten? Vilka typer av informationssystem (TPS, OLTP, MIS, DSS, EIS) kan stödja dessa? ÖVNING 8 RELATIONSSCHEMAT DJUR HAR 6 KOLUMNER: DJUR(Namn, Art, Vikt, Antal_ben, Färg, Viktklass) FÖLJANDE FUNKTIONELLA BEROENDEN RÅDER: Namn, Art Vikt, Antal_ben, Färg, Viktklass Art Antal_ben Vikt Viktklass Nedan följer en listning av hela relationen dvs relationsschemat (tabellen) och de rader som instansierar relationsschemat: Namn Art Vikt Antal_ben Färg Viktklass Fido Hund 20 4 Brun Mellan Ossi Hund 6 4 Viltfärgad Liten Argos Åsna 75 4 Grå Stor Flipper Delfin 20 0 Grå Mellan Jerry Katt 10 4 Vit Liten Jerry Mus Grå Liten a) Bestäm, med ledning av de funktionella beroendena, en primärnyckel för DJUR. 15

18 b) DJUR är i 1 NF. Normalisera, i tur och ordning, till 2NF och 3NF. Kommentera varje steg, dvs ange vad som är skälet till att en nedbrytning gjorts från t ex 1NF till 2NF. Hoppa inte över några steg utan gör bara den dekomponering som behöver för att komma från 1NF till 2NF och sen (i nästa steg) det som behövs för nästa högre normalform osv. Rita i varje steg ut de rader som instansierar de nya tabeller som blir resultatet av normaliseringen. Skriv för varje steg ut vilka rader som instansierar de normaliserade tabellerna. ÖVNING 9 BETRAKTA RELATIONSSCHEMAT R nedan som har tre kolumner (Art, Habitat och Byte) och en relation som innehåller 7 rader (tupler). Vilka funktionella beroenden som finns indikeras av de 7 rader som instansierar relationsschemat. R Art Habitat Byte Tiger Savann Gnu Tiger Regnskog Schimpans Tiger Savann Schimpans Tiger Regnskog Gnu Grävling Lövskog Daggmask Grävling Barrskog Tordyvel Lejon Savann Gnu a) Ange en möjlig primärnyckel för relationsschemat givet de funktionella beroenden som finns. b) Ange vilken normalform det resulterande relationsschemat (relationsschemana) (med angiven primärnyckel) är i. Motivera ditt svar! ÖVNING 10 Betrakta tabellerna nedan och motsvarande CREATE TABLE-satser: GLASS(Namn, Pris, Fettinnehåll) GLASSÄTANDE(Personnummer, GlassNamn) PERSON(Personummer, Namn, Vikt) Motsvarande CREATE-TABLE-satser: CREATE TABLE GLASS( Namn varchar(50) NOT NULL, Pris Integer NOT NULL, Fettinnehåll Float NOT NULL, PRIMARY KEY(Namn)) CREATE TABLE PERSON( Personnummer integer NOT NULL, Namn varchar(50) NOT NULL, Vikt integer NOT NULL, PRIMARY KEY(Personnummer)) CREATE TABLE GLASSÄTANDE( Personnummer char(10) NOT NULL, Glassnamn varchar(50), PRIMARY KEY(Personnummer, Glassnamn), FOREIGN KEY(Personnummer) REFERENCES PERSON(Personnummer) ON DELETE CASCADE, FOREIGN KEY(Glassnamn) REFERENCES Glass(Namn) ON DELETE SET NULL) CREATE TABLE-satserna är inte korrekta, varför? Föreslå en bättre lösning! 16

19 SEMINARIUM 4 FRÅGESPRÅK Denna övning skall lösas skriftligt och lämnas in vid seminariet. Varje studerande skall lämna in en egen lösning. Ange namn och personnummer på lösningen. Läsanvisning: Föreläsning 5 & 6, (Föreläsning 7), Silberschatz: kapitel 2, 3, , (5, 13.1, 13.2, 14.1, 14.5) ÖVNING 11 Betrakta nedanstående relationsdatabasschema: SAL(SalsId, Max_antalpersoner) AVSTÅND(Sal1, Sal2, Längd) DANSARE(Namn, Skostorlek, Längd) BALETT(Namn, Upphovsman) ROLL(RollNamn, BalettNamn) UPPSÄTTNING(BalettNamn, Från, Till) ROLLINNEHAV(Dansare, Roll, Balett, Från, Till) Främmande nycklar: AVSTÅND.Sal1 << SAL.SalsId AVSTÅND.Sal2 << SAL.SalsId ROLL.BalettNamn << BALETT.Namn UPPSÄTTNING.BalettNamn << BALETT.Namn ROLLINNEHAV.Dansare << DANSARE.Namn ROLLINNEHAV. (Roll, Balett) << ROLL.(RollNamn, BalettNamn) ROLLINNEHAV.(Balett, Från, Till) << UPPSÄTTNING.(BalettNamn, Från, Till) Primärnycklar är angivna med fetstil. Implementera databasen i valt databashanteringssystem. Fyll även tabellerna med information, titta på frågorna nedan och försök lägga in så många rader att samtliga frågor ger icke tomma svar. Formulera sen följande frågor i SQL och Relationsalgebra (lista körningar av frågorna i SQL): 1) Vilka dansare är över två meter långa och har dansat i Svansjön? 17

20 2) Vilka dansare har dansat i en balett skriven av Puccini och vilken är deras skostorlek? 3) Vad är genomsnittlig längd för de dansare som dansat baletten Svansjön eller Törnrosa? 4) Vilka upphovsmän har skrivit mer än en balett? 5) Vilka dansare har inte dansat i baletten Svansjön men i baletten Törnrosa? 6) För vilka baletter finns det inga uppsättningar? 7) Vilka dansare har dansat alla roller i Svansjön? ÖVNING 12 BETRAKTA RELATIONSDATABASSCHEMAT i föregående uppgift och formulera följande frågor i a) SQL b) Relationsalgebra 1) Hur många personer får plats i den sal som ligger närmast Pelarsalen? (Ta hänsyn till svårigheten att en viss sal kan finnas representerad som antingen Sal1 eller Sal2 eller båda delar). 2) Vilka dansare har dansat i åtminstone samma baletter som Kanneli Kallanko? 3) Vilka dansare har dansat i exakt samma baletter som Kanneli Kallanko? ÖVNING 13 Betrakta följande relationsschema: PERSON(Personnummer, Kön, Fader, Moder) PERSON.Fader << PERSON.Personnummer PERSON.Fader << PERSON.Personnummer Definiera följande vyer med SQL och relationsalgebra: FASTER(Person, Faster) MORFAR(Person, Morfar) FÖRFADER(Person, Förfader)? 18

21 SEMINARIUM 5 PROCESSMODELLER Denna övning skall lösas skriftligt och lämnas in vid seminariet. Varje studerande skall lämna in en egen lösning. Ange namn och personnummer på lösningen. Läsanvisning: Föreläsning 8, ÖVNING 14 Betrakta nedanstående engelska text. Salmon with mashed potatoes is made in the following way. The salmon is cut into small pieces and salt and pepper is added. Thereafter, the salmon is put into a refrigerator for 20 minutes. In parallel, the potatoes can be prepared. 5 kilos of potatoes are boiled on the furnace for 15 minutes. Thereafter, butter and salt is added and everything is mixed in a mixing machine for 2 minutes. Finally, the mashed potatoes is sprinkled around the salmon and put into an oven for 35 minutes. Konstruera ett IDEF0-diagram för denna process. Vissa delar av det som beskrivs kan inte fångas med ett IDEF0-diagram. Vilka är dessa delar? Texten säger inget om controls., komplettera med sådana. ÖVNING 15 Betrakta följande process för hur en mäklare tar hand om en kund som önskar sälja en fastighet. Mäklaren inspekterar fastigheten, värderar den och gör en beskrivning inklusive forografier. Denna beskrivning läggs sedan ut på en webbsajt varefter hugade spekulanter tar kontakt med mäklaren. Denne genomför visningar och informerar på andra sätt om fastigheten. Slutligen väljer mäklaren en spekulant och inleder förhandlingar med denne. Om förhandlingarna går i lås så upprättas ett säljkontrakt och fastigheten överförs till den nye ägaren. Modellera ovanstående med hjälp av ett IDEF0-diagram. Använd hierarkisk nedbrytning. Observera att texten är ofullständig och behöver kompletteras med ett flertal antaganden, t.ex. hur visningar går till eller hur mäklaren väljer vem som skall erbjudas ett köp. 19

22 PROJEKTUPPGIFT SJUKHUSET MEDICINSKT INFORMATIONSSYSTEM Syftet med projektuppgiften är att träna verksamhetsmodellering, kravanalys och databasimplementering. Andra delar inom systemutveckling, t.ex. design av gränssnitt, är inte centrala för denna uppgift. Ett informationssystem skall införas för att stödja verksamheten vid ett sjukhus. Systemet skall underlätta hanteringen av vårdtillfällen, speciellt planering av behandlingar och undersökningar. För att få fram användarens krav på systemet börjar man med att genomföra ett antal intervjuer. Vid det första intervjutillfället låter man gärna den intervjuade tala fritt utan att ställa alltför många frågor. Intervjun kan bandas och en utskrift av den kan ligga till grund för fortsatta intervjuer och preliminära modeller av verksamheten. Nedan ges en utskrift av resultatet från en tänkt intervju. Många av de påståenden som förekommer är oklara och tvetydiga. Denna brist på tydlighet är avsiktlig och avser att illustrera de problem som uppstår i realistiska modelleringssituationer. I de fall ni inte kan finna en entydig tolkning av en term eller ett påstående kan ni själva välja en egen tolkning, men ni måste då explicit ange denna och beskriva de antaganden ni gör. Det går att identifiera åtminstone tre delområden i informationssystemet och i texten. Förslagsvis gör ni en modell av varje delområde och integrerar dem på slutet. Personalens löner m.m. sköts av andra system, och journaler finns i ett journalsystem eller som en mängd papper i ett pappersarkiv. Dock ingår vissa uppgifter både i informationssystemet och i journalen och det skall vara möjligt att skaffa ytterligare information från journalerna om så behövs. Alla uppgifter i informationssystemet ligger till grund för alla typer av uppföljande statistik, beslutsstöd för utbyggnad och/eller indragning av avdelningar, kliniker, personal m.m. och som uppslagsbok för vårdpersonalen för patientens vårdplanering. INTERVJU FRÅGA: Hur går det till när en patient blir inskriven? SVAR: Då en patient kommer hit så måste han lämna sitt patientkort. Har han eller hon inget kort så skriver vi ut ett nytt. Vi behöver då vissa uppgifter från patienten: namn, personnummer, adress, mantalsskrivningsort och civilstånd. Dessutom kontrollerar vi att patienten har en remiss från läkare. Om patienten inte har någon remiss så kan vi inte skriva in honom, såvida det inte handlar om ett akutfall. Därefter skriver vi in patienten på en viss avdelning och bestämmer då även den sängplats som patienten skall ha. Man frågar därvid patienten om han har önskemål om någon speciell avdelning. Ett exempel är att vi skriver in någon vid avdelning B1 på kirurgiska kliniken på Huddinge sjukhus. En patient kan inte skrivas in på en teknisk avdelning. FRÅGA: Vad händer sedan med patienten under den tid han eller hon vistas på sjukhuset? SVAR: Sammanfattningsvis kan man säga att patienten blir föremål för olika tester och undersökningar och att han får behandlingar, och att han får träffa i första hand läkare för att diskutera sina besvär, men också annan sjukvårdspersonal, t.ex. dietister. Det vanliga är att en läkare först undersöker en patient; man intervjuar alltid patienten och man kan ta röntgenbilder och blodprover, etc. 20

23 Sedan försöker man ställa en diagnos på vilken sjukdom patienten har och till sist så föreslår man en behandling. Sedan genomförs behandlingen och vi vill då veta när behandlingen påbörjades och när den avslutades. Vissa behandlingar, t.ex. sjukgymnastik, utförs av sjukvårdsanställda medan andra, t.ex. vanlig medicinering, kan skötas av patienten själv. Både för att följa en patients sjukdomshistoria och för att få en korrekt debitering är det viktigt att registrera allt som händer med en patient. En viktig sak i vårt system är att vi vill hålla reda på inte enbart enskilda patienters sjukdomar och behandlingar utan också mer generell information om sjukdomar och behandlingar, etc. Exempelvis vill vi veta om en viss sjukdom är smittsam. Ibland kan en sjukdom ge upphov till en annan sjukdom, en s.k. följdsjukdom. Vi vill för varje sjukdom lagra information om vilka följdsjukdomar den kan orsaka och med vilken sannolikhet. För varje sjukdom finns det en eller flera behandlingar som kan sättas in mot denna. Det är också så att samma behandling kan användas mot flera sjukdomar. För varje sjukdom och behandling vill vi veta sannolikheten för att behandlingen botar sjukdomen. Vidare vill vi för varje behandling dels hålla reda på dess genomsnittliga kostnad, dels den genomsnittliga tid behandlingen tar. Vi vill också veta vilka biverkningar en behandling eller en undersökning kan ge samt vilka kontraindikationer som t.ex. olika behandlingar har. Ibland är det så att en biverkning uppkommer som ett resultat av flera behandlingar; exempelvis så kan två läkemedel vara helt biverkningsfria om de tas separat, men om de kombineras så kan svåra biverkningar uppstå. FRÅGA: Kan Du förklara vad som menas med kontraindikationer? SVAR: Det enklaste är nog att ge några exempel. Man säger att magsår är en kontraindikation mot acetylsalicylsyra, d.v.s. man bör inte ge medicin innehållande acetylsalicylsyra till en patient med magsår, eftersom detta kan förvärra magsåret. Ett annat exempel är svampallergi och penicillin. Ytterligare ett exempel är att graviditet kan vara en kontraindikation mot vissa slag av röntgenundersökningar, eftersom röntgenstrålar kan skada fostret. FRÅGA: Hur går det till när man planerar in en behandling eller undersökning? SVAR: Det är en ganska komplicerad process. Problemet ligger i att man för en behandling behöver såväl lokaler som personal och utrustning. Man kan behöva olika kategorier av personal, t.ex. kirurg, narkosläkare och narkossköterska. Exempel på utrustning kan vara respiratorer och dialysapparater. För en viss behandling, t.ex. en operation, kan det vara så att viss personal behövs under en längre period än annan personal. Det första som görs när en läkare lämnat in en begäran om att en viss åtgärd skall utföras är att man kontrollerar att det inte finns någon kontraindikation som talar mot detta. Om det finns någon kontraindikation så måste man kontrollera med klinikchefen att behandlingen ändå kan utföras. Sedan försöker man hitta en tidpunkt då åtgärden kan utföras och det måste då finnas lokaler, personal och utrustning tillgängliga. Ibland kan det vara svårt att hitta en tidpunkt som ligger inom den tidrymd läkaren angett. I så fall kan man lösa problemet genom att låta personalen arbeta övertid eller genom att låna in annan personal från någon annan inrättning. Om detta inte skulle fungera kan man som en sista utväg flytta behandlingen för en annan patient och därmed skapa en lucka. Men man får inte flytta en annan patients behandling utan godkännande av den läkare som ordinerat behandlingen. FRÅGA: Vad händer när en person avslutar sin vistelse vid sjukhuset? SVAR: Innan en patient skrivs ut måste den läkare som ansvarat för patienten godkänna detta. Vi behöver hålla reda på vart patienten tar vägen efter utskrivningen. I vårt nuvarande system kan vi göra detta med en kod: 1 = annan klinik, 2 = annan inrättning, 3 = hemmet, 4 = dödsfall, och dessutom har vi ett fält där man kan skriva klartext. Om det gäller ett dödsfall så vill man också veta klockslag samt den läkare som skrivit ut dödsattest. I samband med utskrivningen får patienten en faktura på kostnaden för sjukhusvistelsen. I vissa fall bestäms i samband med utskrivningen att patienten skall göra ett återbesök vid ett visst datum. FRÅGA: Vilken information behövs för uppföljning av verksamheten? 21
