1 Västergötlands museum ^ L RAPPORT 2008:31 Det lutande tornet i LYRESTAD arkeologisk undersökning 2008 i anslutning till restaurering av Lyrestads kyrka ANDERS BERGLUND

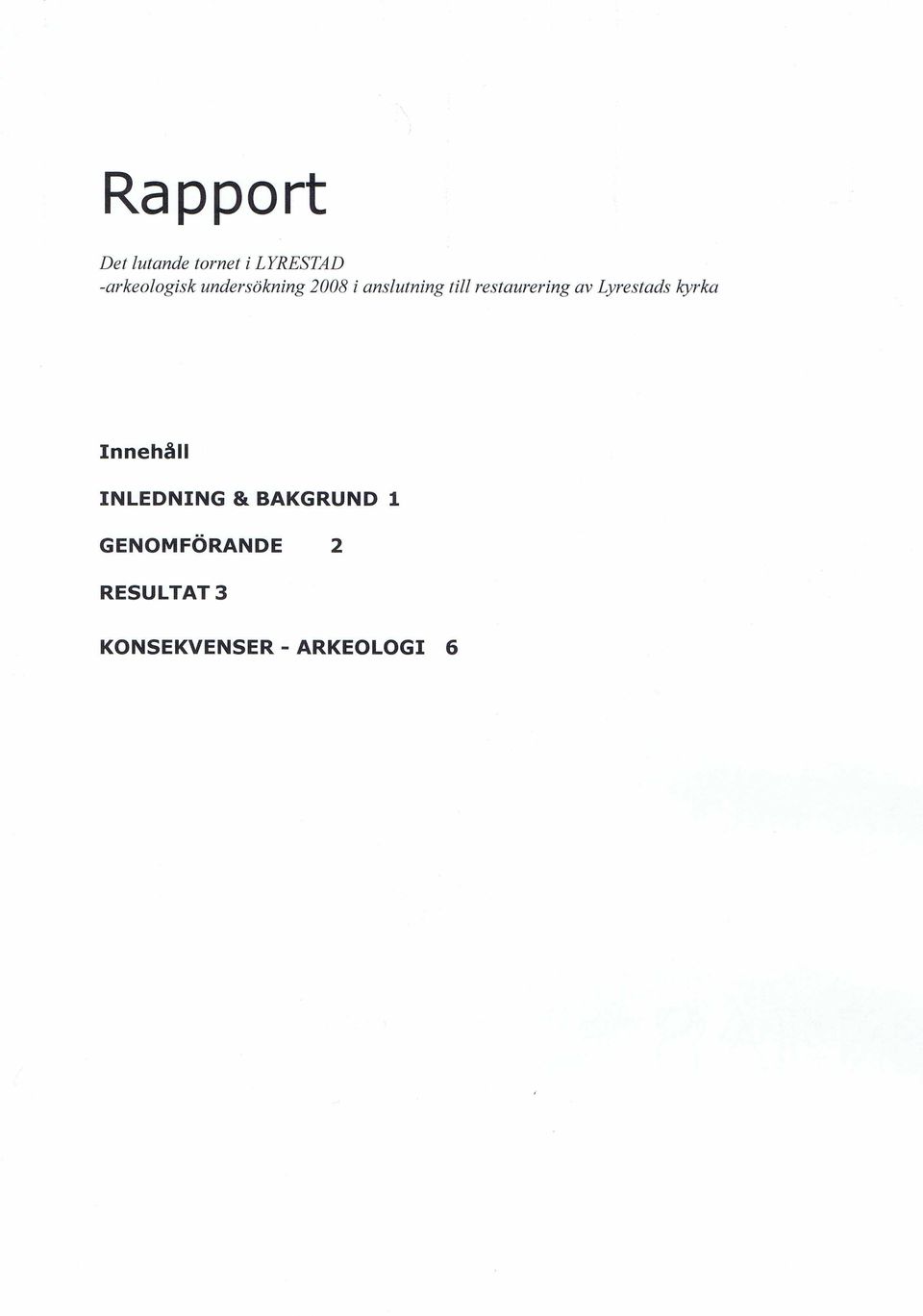

2 Rapport Det lutande tornet i LYRESTAD -arkeologisk undersökning 2008 i anslutning till restaurering av Lyrestads kyrka Innehåll INLEDNING & BAKGRUND 1 GENOMFÖRANDE 2 RESULTAT 3 KONSEKVENSER - ARKEOLOGI 6

3 det lutande tornet i Lyrestad RAPPORT Arkeologisk undersökning vid Lyrestads kyrka, Lyrestad sn, Mariestads kn, Västergötland 2008 INLEDNING & BAKGRUND Amnehärad - Lyrestad pastorat har 2008 påbörjat in- och utvändig renovering av Lyrestad kyrka. En del av åtgärderna avser förstärkningsåtgärder för kyrkans torn. De här planerade arbetena förutsätter grävningsarbeten utanför såväl som inne i tornet. Vid tidigare tillfälle har någon form av provgropar grävts i syfte att samla in information om kyrkans grundläggning (de här provgroparna har inte dokumenterats av arkeolog och redovisas därför ej i den här rapporten). Inför utarbetandet av planer för hur grundförstärkningen skall utföras har länsstyrelsen Västra Götaland ställt krav på arkeologisk undersökning av området omkring och i tornet, uttryckt som bl a arkeologisk förundersökning ska utföras innan tillstånd till förstärkningsåtgärder av torn kan ges. Kartan: översiktskarta över Lyrestad. där Syftet med undersökningen var att genom undersökning platsen för kyrkan markerats. Bilderna:,......,,,, vid grävningen användes bade 3, 5-* och samla in information om mvandiga golvlager ned till den () g.tomgrävare nivå/de nivåer där man avser att montera stålbalkar och pålar, i

4 Rapport från arkeologisk undersökning 2008 i anslutning till samt att utvändigt gräva sökschakt från tornmur till den plats där de tänkta stålbalkarna skall möta den inifrån monterade stålkonstruktionen. Lyrestads kyrka är uppförd under 1200-talet, vid vilken det funnits tillhörande medeltida begravningsplats. Bakgrunden är att det finns en uppfattning om att det kring tornet (uppfört under sent 1600-tal) finns medeltida lager och gravar. Den primära målsättningen med undersökningen har varit att söka efter sådana och fastställa deras art och omfattning. Förundersökningen genomfördes den juni 2008 av undertecknad *,*000V' *! GENOMFÖRANDE Kartan: karta i bilaga redovisas här imed georeferenser enligt GSD-fastighetskartan. Bilderna ovan visar gr övningsarbete norr samt söder och väster om tornet. Undersökningen genomfördes med maskin och handkraft i enlighet med undersökningsplanen. Vid grävningen utanför och kring tornet användes en mindre runtomsvängande grävmaskin om 3,5 ton. Inne i tornet användes en mindre runtomsvängande grävmaskin om 0,8 ton. Inledningsvis grävdes ett sökschakt 2

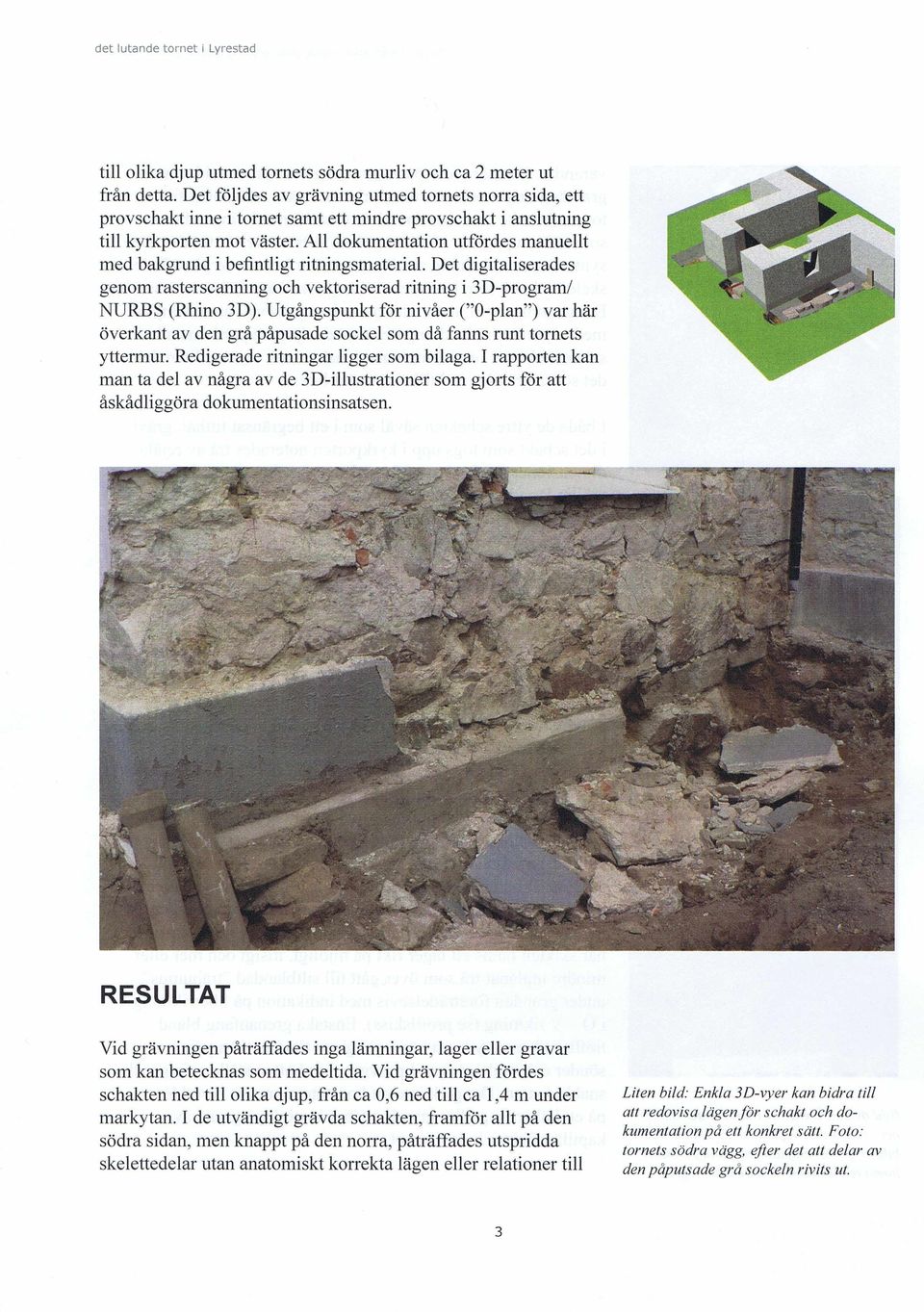

5 det lutande tornet i Lyrestad till olika djup utmed tornets södra murliv och ca 2 meter ut från detta. Det följdes av grävning utmed tornets norra sida, ett provschakt inne i tornet samt ett mindre provschakt i anslutning till kyrkporten mot väster. All dokumentation utfördes manuellt med bakgrund i befintligt ritningsmaterial. Det digitaliserades genom rasterscanning och vektoriserad ritning i 3D-program/ NURBS (Rhino 3D). Utgångspunkt för nivåer ( O-plan ) var här överkant av den grå påpusade sockel som då fanns runt tornets yttermur. Redigerade ritningar ligger som bilaga. I rapporten kan man ta del av några av de 3D-iilustrationer som gjorts för att åskådliggöra dokumentationsinsatsen. RESULTAT Vid grävningen påträffades inga lämningar, lager eller gravar som kan betecknas som medeltida. Vid grävningen fördes schakten ned till olika djup, från ca 0,6 ned till ca 1,4 m under markytan. I de utvändigt grävda schakten, framför allt på den södra sidan, men knappt på den norra, påträffades utspridda skelettedelar utan anatomiskt korrekta lägen eller relationer till Liten bild: Enkla 3D-vyer kan bidra till att redovisa lägen för schakt och dokumentation på ett konkret sätt. Foto: tornets södra vägg, efter det att delar av den påputsade grå sockeln rivits ut. 3

6 Rapport från arkeologisk undersökning 2008 i anslutning till varandra. Det här tyder på att gravar genomgrävts vid senare gravläggningar och grävningsarbeten i nära anslutning till tornet, kanske i samband med de grundförstärkningsarbeten som enligt uppgifter skall ha genomförts under 1930-talet. Det syntes ingen anledning att tillvarata eller bevara de påträffade skelettdelarna som kommer att integreras i återfyllnadsmassorna. Det genomgrävda materialet bestod av grässvål, humus/mylla med någon lerinblandning och mot de djupare partierna allt större inslag av lera. I det norra schaktet och mycket liten del av det södra grävdes ned till ren, orörd lera. I båda de yttre schakten såväl som i ett begränsat titthål, grävt i det schakt som togs upp i kyrkporten noterades trä av rejäla dimensioner (ca 0,45 x 0,25-0,3 m tvärsnitt och med en möjlig längd motsvarande kyrktornets bredd). Stockarna låg delvis under större, påförda stenblock, en gång nedlagda an mot lerbotten och täckta av ett tunt lerlager. Läget för provschakt inne i tornet bestämdes efter tillgängligt utrymme och vad som tedde sig som realiserbar, praktiskt undersökningsbar yta. Det inne i tornet undersökta området får på så vis representera lagerföljden inne i tornet. Bild överst: Delar av timret söder om tornet - en bit av en gammal rustbädd. Nedre bilden ger en antydan om sandfyllnaden inne i tornet samt trähumus -lagret. Här noterades en helt annan lagerföljd. Under de borttagna golvplattorna och ned till en nivå om ca 0,8-0,9 m fanns ett mycket fint sandmaterial (fyllnadsmaterial) med inslag av marksten av mindre mansbördestorlek (ca 0,3-0,4 m storlek). Under golvnivå och i stort sett i liv med tornets grundmur/mur fanns en tämligen dåligt uppmurad grundläggning (bristen på bra bruk i alla fogar gör att man de facto kan beskriva den som kallmur) med relativt litet stenmaterial (ca 0,2-0,4 m L, 0,15-0,2 m Tj och breda stenar), delviss skott med tegel. Man bör räkna med att den riktiga grundläggningen för tornet ligger innanför den här mer eller mindre uppställda muren. Under de här skikten fanns ett lager rikt på mjöligt, flisigt och mer eller mindre utplånat trä som över gått till siltblandad trähumus, under grunden företrädel sevis med indikation på fiberriktning i Ö - V riktning (se profilskiss). Enstaka grenanfang bland träflisen kan antyda att här legat grovt timmer som pressats sönder och multnat upp. I provgropens botten ställde sig ganska snabbt vatten. Det gick inte att konstatera om det berodde på ett källsprång eller grundvatten somstigit på grund av kapilläreffekter inne i tornet. 4

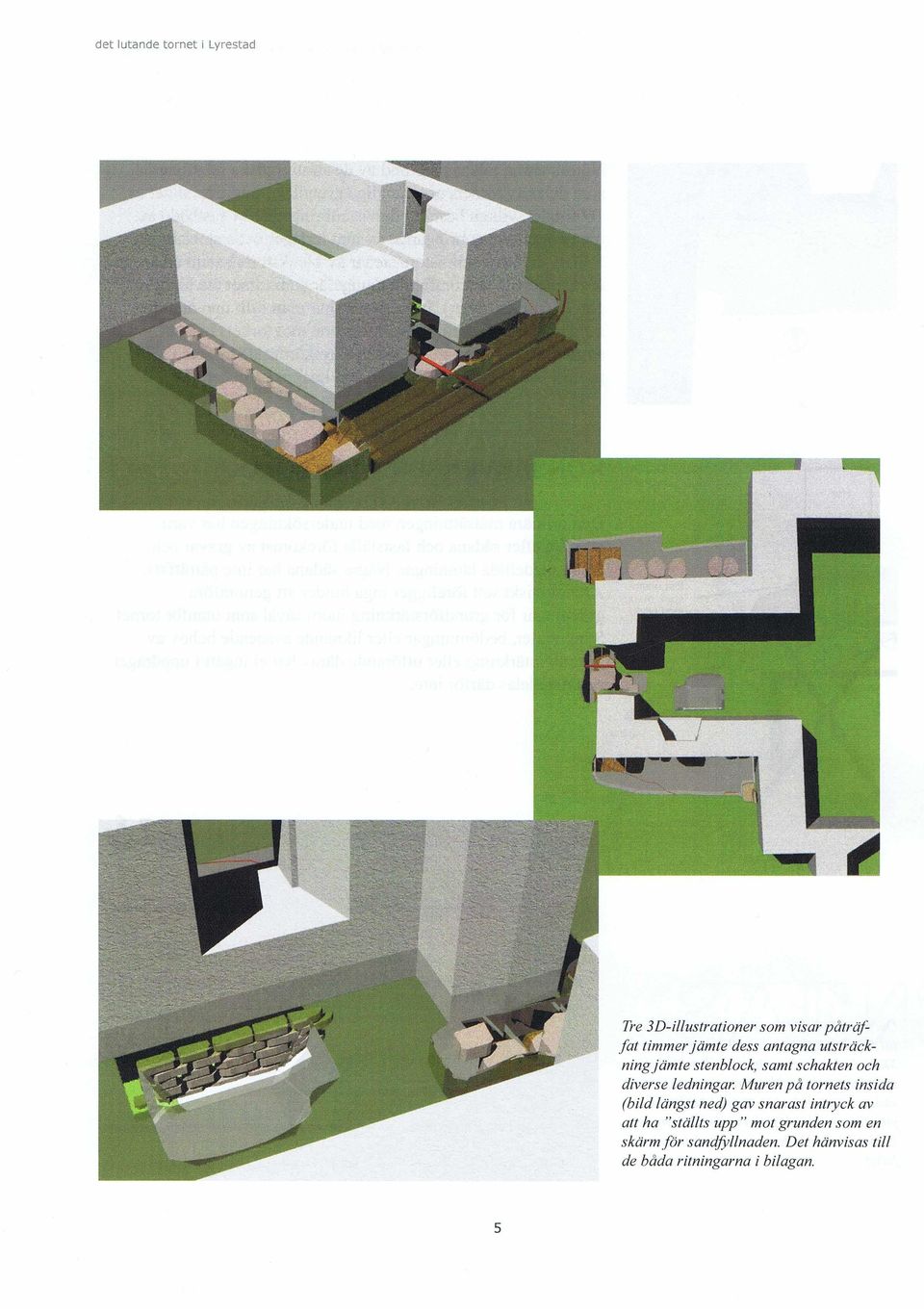

7 det lutande tornet i Lyrestad mm, * ii i Tre 3D-illustrationer som visar påträffat timmer jämte dess antagna utsträckning jämte stenblock, samt schakten och diverse ledningar. Muren på tornets insida (bild längst ned) gav snarast intryck av att ha ställts upp mot grunden som en skärm för sandfyllnaden. Det hänvisas till de båda ritningarna i bilagan. 5

8 Rapport från arkeologisk undersökning 2008 i anslutning till Noteringarna tolkas på grund av de stratigrafiska relationerna som delar av tornets ursprungliga grundläggning från slutet av 1600-talet, vilken bestått i delvis anbringande av rustbädd av trä an mot lera, anbringande av tunt lerlager ovan stockarna, följt av ett å två skikt stora stenar av blockstorlek samt en grund för tornets med en omfattning ungefär som tornet (se bilagda planer och sektioner). Inne i tornet har man fyllt upp med fin sand och mindre sten, som åtminstone mot tornets insida i söder avgränsats mot tornmuren med en avskärmning av sten (se profil) - så löst uppsatt att man kan knappt kalla det mur. KONSEKVENSER - ARKEOLOGI Den primära målsättningen med undersökningen har varit att söka efter sådana och fastställa förekomst av gravar och andra medeltida lämningar. Några sådana har inte påträffats. Arkeologiskt sett föreligger inga hinder att genomföra grävningar för grundförstärkning inom såväl som utanför tornet. Synpunkter, bedömningar eller liknande avseende behov av grundförstärkning eller utförande därav har ej ingått i uppdraget och meddelas därför inte. Anders Berglund Det utförda arbetet tar ingen ställning till HUR det planerade arbetet utförs. Målet har enbart varit att undersöka om spår från medeltid kommer att beröras på sådant sätt att det kan krävas beslut om ytterligare arkeologiska undersökningar. Undersökningen har visat att så inte är fallet. 6

9 det lutande tornet i Lyrestad Bilaga Lyrestad kyrka Arkeologisk undersökning Plan, grävda schakt utanför och inne i to Tekniska och Administrativa Uppgifter: Länsstyrelsens beslut: Uppdragsgivare: Amnehärad-Lyrestads Pastorat Kostnadsbärare: Uppdragsgivaren Orsak till uppdraget: Fastighet Planarbete, byggnation Beräkn. omfattn av trä/rustbädd Fornlämning: Ingen inom undersökt yta Socken: Lyrestad Tidpunkt: Fältpersonal: A Berglund Trä/rustbädd Internt objektnummer: C 261 Arkivmaterial och fynd Förvaring: Västergötlands Museum Inga fynd Falsk sektion 1-2, se plan ovan Följande 2 sidor innehåller en plan (med falsk sektion, dvs ett slags komposit-sektion från väster mot över) - samt profilritning. 7

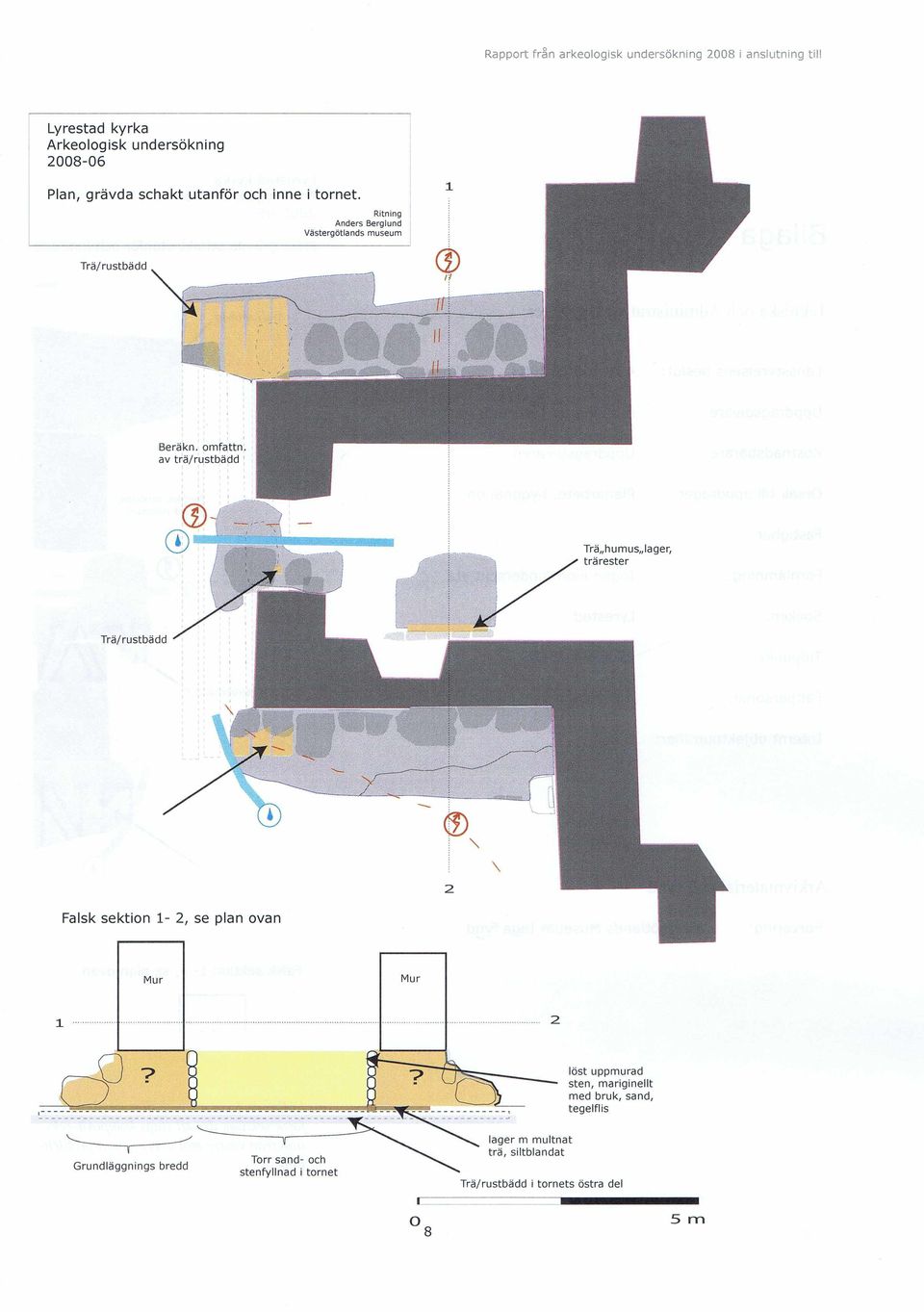

10 Rapport från arkeologisk undersökning 2008 i anslutning till Lyrestad kyrka Arkeologisk undersökning Plan, grävda schakt utanför och inne i tornet. Ritning Anders Berglund Västergötlands museum Trä humus lager, trärester Trä/rustbädd Falsk sektion 1-2, se plan ovan 5 m

11 det lutande tornet i Lyrestad LYRESTAD KYRKA PROFIL inne i tornet, mot söder / \ \ J- Fönsteröppning mot söder i tornet 1 f Nivå +-0 (motsv ung. överkant av gråmålad påputsad sockel på tornets utsida) löst uppmurad sten, mariginellt med bruk, sand, tegelflis lager m multnat trä, siltblandat lera och silt 9

12 Rapporter :1 Anders Berglund 2007:2 Anders Berglund 2007:3 Anders Berglund 2007:4 Anders Berglund 2007:5 Anders Berglund 2007:6 Marita Sjölin 2007:7 2007:8 2007:9 2007: : : :13 Maria Vretemark 2007: : :16 Marita Sjölin 2007:17 Karl-Göran Sjögren 2007:18 Marita Sjölin 2007:19 Catharina Mascher, rita Sjölin & 2007:20 Marita Sjölin 2007:21 Maria Norrman 2007:22 Maria Norrman Arkeologisk förundersökning inom kvarteret Servicemannen 2006, Skövde kommun, Västergötland. Särskild arkeologisk utredning inom fastigheten Hasslum 2006, Skövde kommun, Västergötland. Särskild arkeologisk utredning 2006 steg 1, väg 49 delen Axvall Värnhem, Skara kommun, Västergötland. Särskild arkeologisk utredning inom fastigheten Skörstorp 4:3, 14:2 och 15:1 i Skörstorp socken, Falköpings kommun, Västergötland. Särskild arkeologisk utredning inom fastigheten Ving 22:1 2007, Norra Vings socken, Skara kommun, Västergötland. Inför ändring av rum nr 22 och 25 till rustkammare på Läckö slott, del av fornlämning Raä nr 69 i Otterstad socken, Lidköpings kommun, Västergötland. Arkeologisk förundersökning Inför planprogram för Ållebergsområdet i Falköpings kommun. Särskild utredning Inför planerad vindkraftverksetablering inom fastigheten Källeberg 1:4 i Mularp socken, Falköpings kommun, Västra Götalands län. Särskild utredning Inför planerade vindkraftverk inom fastigheterna Anneberg 1:1, Bosgården 7:9, Dvärstorp 5:12, Hasslekärr 1:2, Hångsdala 27:1, Lammevad 1:4 och Skattegården 1:4 i Dimbo socken, Tidaholms kommun. Särskild utredning I samband med schaktning för ny dagvattenledning inom del av fornlämning Raä nr 12, Nya Staden i Lidköping. Förundersökning Inför etablering av nya vindkraftverk på fastigheterna Berga 2:1, Märene 1:16 och Viglunda 1:1 i Skånings-Åsaka socken, Skara kommun. Särskild utredning Inför utbyggnad av Timboholms industriområde i Skövde socken och kommun. Särskild utredning Osteologisk analys av ben från Karleby Godegården, Raä 194, Karleby socken, Falköpings kommun, Västergötland. Några boplatslämningar på Fågeludden inom fastigheten Hornborga 13:6 i Bolums socken, Falköpings kommun. Förundersökning Inför detaljplan för Skaraberg sydöstra, Skara socken och kommun. Särskild utredning Schaktövervakning i samband med grävning av mindre schakt inom del av fornlämning Raä nr 228 invid Kungshamnen vid Läckö slott i Otterstad socken, Lidköpings kommun, Västergötland. Arkeologisk förundersökning Karleby Godagården. Undersökningar av en neolitisk boplats Inför uppförande av vindkraftverk inom fastigheterna Hästhalla 1:1, Torkelstorp 1:2, Basebo 1:13 och Tagelberg 1:1 i Skallmeja och Saleby socknar, i Skara och Lidköpings kommuner, Västergödand. Arkeologisk utredning Forentorpa ängar - landskapshistoriskt underlag inför bildande av naturremaservat. Schaktningsövervakning av delar av fornlämning Raä nr 17 inom fastigheten Långan 9 i Hjo socken, Hjo kommun, Västergötland. Arkeologisk förundersökning Ett snitt genom ett boplatsområde Raä 21, Grossgården 1:6, Vara socken, Vara kommun. Arkeologisk förundersökning Ett boplatsområde från bronsålder? Raä 56, kvarteret Påskliljan, Vara socken, Vara kommun. Arkeologisk undersökning 2004.

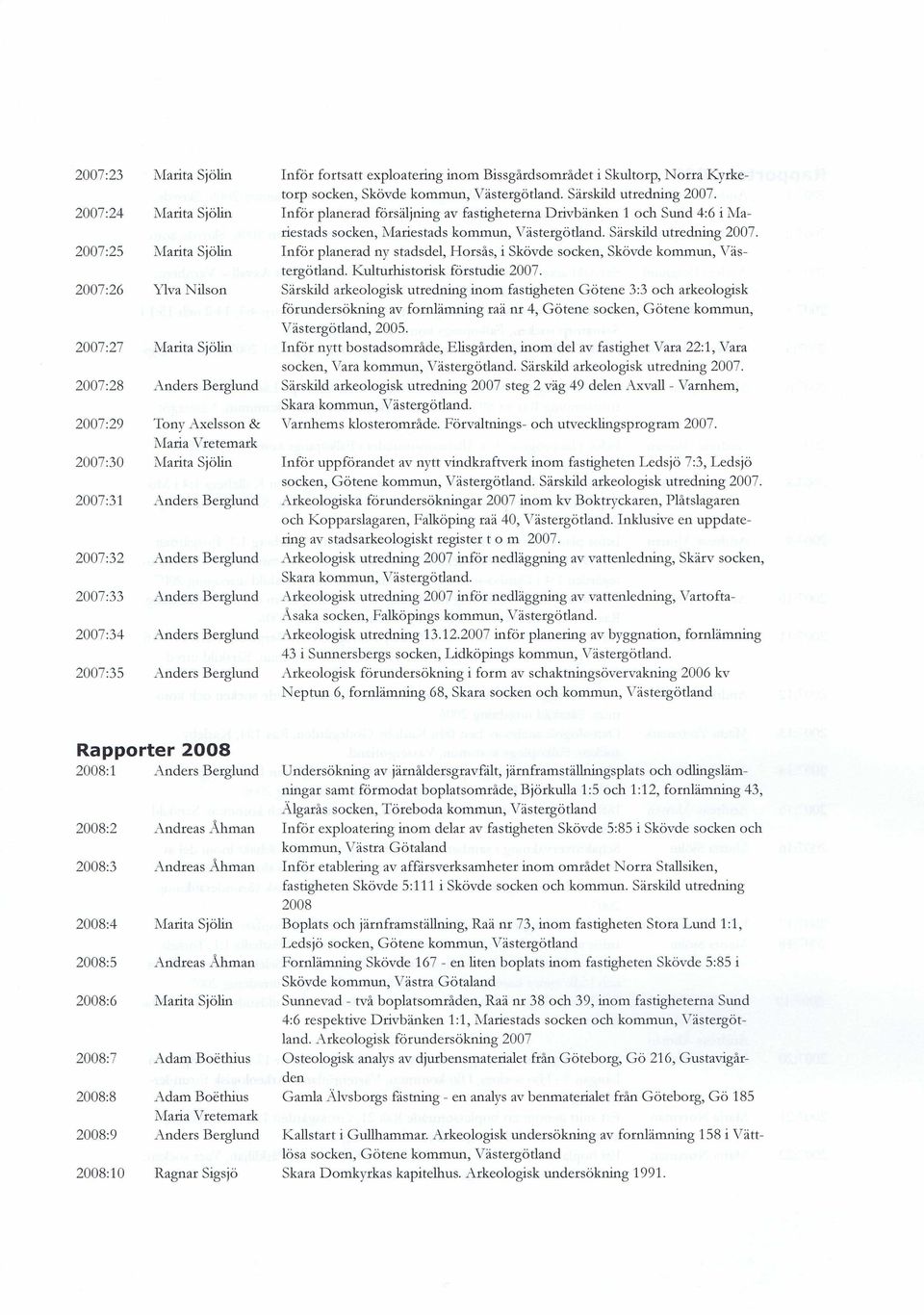

13 2007:23 Marita Sjölin 2007:24 Marita Sjölin 2007:25 Marita Sjölin 2007:26 Ylva Nilson 2007:27 Marita Sjölin 2007:28 Anders Berglund 2007:29 Tony Axelsson & Maria Vretemark 2007:30 Marita Sjölin 2007:31 Anders Berglund 2007:32 Anders Berglund 2007:33 Anders Berglund 2007:34 Anders Berglund 2007:35 Anders Berglund Inför fortsatt exploatering inom Bissgårdsområdet i Skultorp, Norra Kyrketorp socken, Skövde kommun, Västergötland. Särskild utredning Inför planerad försäljning av fastigheterna Drivbänken 1 och Sund 4:6 i Mariestads socken, Mariestads kommun, Västergötland. Särskild utredning Inför planerad ny stadsdel, Horsås, i Skövde socken, Skövde kommun, Västergötland. Kulturhistorisk förstudie Särskild arkeologisk utredning inom fastigheten Götene 3:3 och arkeologisk förundersökning av fornlämning raä nr 4, Götene socken, Götene kommun, Västergötland, Inför nytt bostadsområde, Elisgården, inom del av fastighet Vara 22:1, Vara socken, Vara kommun, Västergötland. Särskild arkeologisk utredning Särskild arkeologisk utredning 2007 steg 2 väg 49 delen Axvall - Värnhem, Skara kommun, Västergötland. Värnhems klosterområde. Förvaltnings- och utvecklingsprogram Inför uppförandet av nytt vindkraftverk inom fastigheten Ledsjö 7:3, Ledsjö socken, Götene kommun, Västergötland. Särskild arkeologisk utredning Arkeologiska förundersökningar 2007 inom kv Boktryckaren, Plåtslagaren och Kopparslagaren, Falköping raä 40, Västergötland. Inklusive en uppdatering av stadsarkeologiskt register t o m Arkeologisk utredning 2007 inför nedläggning av vattenledning, Skärv socken, Skara kommun, Västergötland. Arkeologisk utredning 2007 inför nedläggning av vattenledning, Vartofta- Åsaka socken, Falköpings kommun, Västergötland. Arkeologisk utredning inför planering av byggnation, fornlämning 43 i Sunnersbergs socken, Lidköpings kommun, Västergötland. Arkeologisk förundersökning i form av schaktningsövervakning 2006 kv Neptun 6, fornlämning 68, Skara socken och kommun, Västergötland Rapporter :1 Anders Berglund 2008:2 2008:3 2008:4 Marita Sjölin 2008:5 2008:6 Marita Sjölin 2008:7 2008:8 2008:9 2008:10 Adam Boéthius Adam Boéthius Maria Vretemark Anders Berglund Ragnar Sigsjö Undersökning av järnåldersgravfält, järnframställningsplats och odlingslämningar samt förmodat boplatsområde, Björkulla 1:5 och 1:12, fornlämning 43, Älgarås socken, Töreboda kommun, Västergötland Inför exploatering inom delar av fastigheten Skövde 5:85 i Skövde socken och kommun, Västra Götaland Inför etablering av affärsverksamheter inom området Norra Stallsiken, fastigheten Skövde 5:111 i Skövde socken och kommun. Särskild utredning 2008 Boplats och järnframställning, Raä nr 73, inom fastigheten Stora Lund 1:1, Ledsjö socken, Götene kommun, Västergötland Fornlämning Skövde en liten boplats inom fastigheten Skövde 5:85 i Skövde kommun, Västra Götaland Sunnevad - två boplatsområden, Raä nr 38 och 39, inom fastigheterna Sund 4:6 respektive Drivbänken 1:1, Mariestads socken och kommun, Västergötland. Arkeologisk förundersökning 2007 Osteologisk analys av djurbensmaterialet från Göteborg, Gö 216, Gustavigården Gamla Älvsborgs fästning - en analys av benmaterialet från Göteborg, G ö 185 Kallstart i Gullhammar. Arkeologisk undersökning av fornlämning 158 i Vättlösa socken, Götene kommun, Västergötland Skara Domkyrkas kapitelhus. Arkeologisk undersökning 1991.

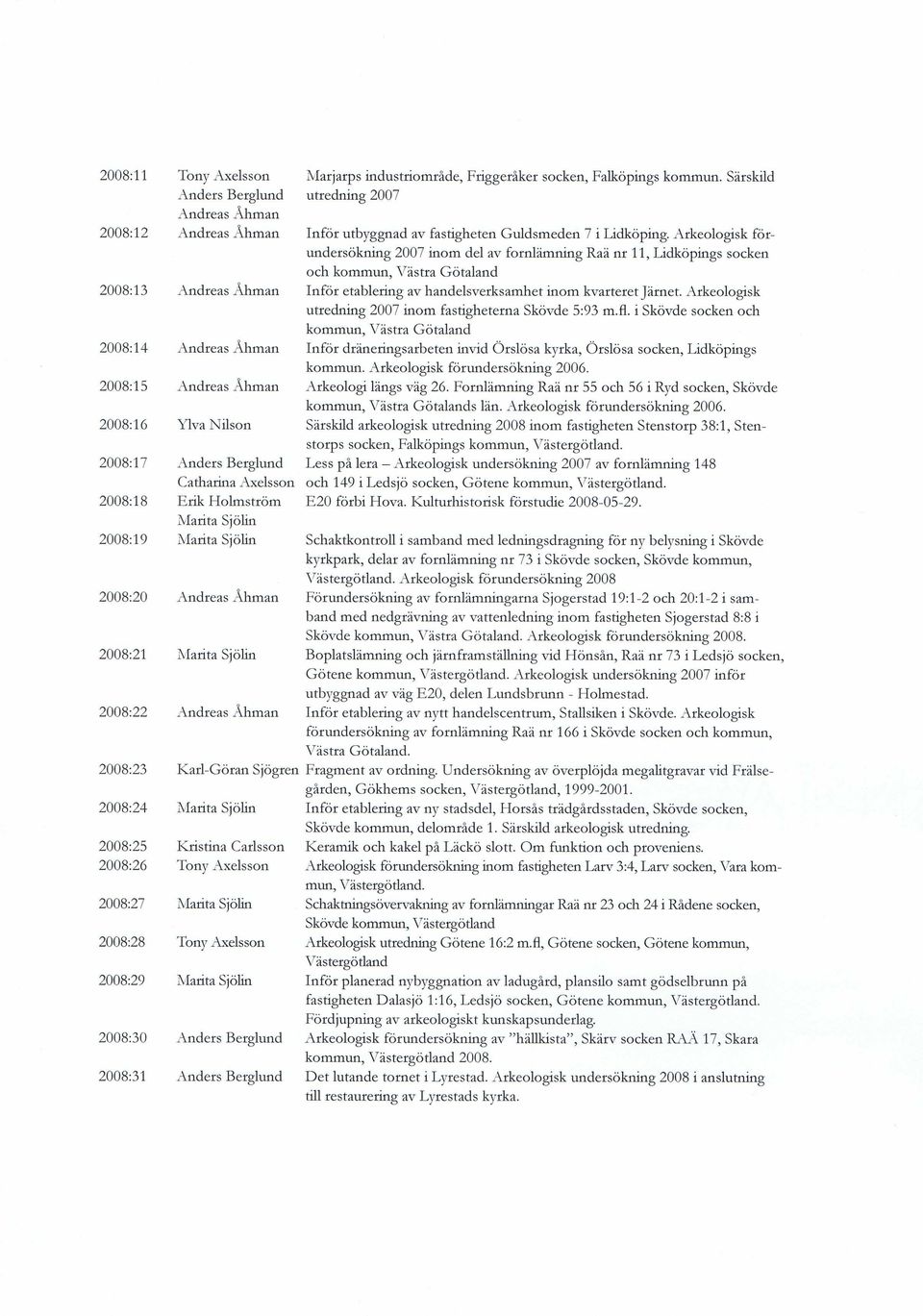

14 2008: : : : : : : : : : : : : : : : : : : : :31 Tony Axelsson Anders Berglund Ylva Nilson Anders Berglund Catharina Axelsson Erik Holmström Marita Sjölin Marita Sjölin Marita Sjölin Karl-Göran Sjögren Marita Sjölin Kristina Carlsson Tony Axelsson Marita Sjölin Tony Axelsson Marita Sjölin Anders Berglund Anders Berglund Marjarps industriområde, Friggeråker socken, Falköpings kommun. Särskild utredning 2007 Inför utbyggnad av fastigheten Guldsmeden 7 i Lidköping. Arkeologisk förundersökning 2007 inom del av fornlämning Raä nr 11, Lidköpings socken och kommun, Västra Götaland Inför etablering av handelsverksamhet inom kvarteret Järnet. Arkeologisk utredning 2007 inom fastigheterna Skövde 5:93 m.fl. i Skövde socken och kommun, Västra Götaland Inför dräneringsarbeten invid Örslösa kyrka, Örslösa socken, Lidköpings kommun. Arkeologisk förundersökning Arkeologi längs väg 26. Fornlämning Raä nr 55 och 56 i Ryd socken, Skövde kommun, Västra Götalands län. Arkeologisk förundersökning Särskild arkeologisk utredning 2008 inom fastigheten Stenstorp 38:1, Stenstorps socken, Falköpings kommun, Västergötland. Less på lera Arkeologisk undersökning 2007 av fornlämning 148 och 149 i Ledsjö socken, Götene kommun, Västergötland. E20 förbi Hova. Kulturhistorisk förstudie Schaktkontroll i samband med ledningsdragning för ny belysning i Skövde kyrkpark, delar av fornlämning nr 73 i Skövde socken, Skövde kommun, Västergötland. Arkeologisk förundersökning 2008 Förundersökning av fornlämningarna Sjogerstad 19:1-2 och 20:1-2 i samband med nedgrävning av vattenledning inom fastigheten Sjogerstad 8:8 i Skövde kommun, Västra Götaland. Arkeologisk förundersökning Boplatslämning och järnframställning vid Hönsån, Raä nr 73 i Ledsjö socken, Götene kommun, Västergötland. Arkeologisk undersökning 2007 inför utbyggnad av väg E20, delen Lundsbrunn - Holmestad. Inför etablering av nytt handelscentrum, Stallsiken i Skövde. Arkeologisk förundersökning av fornlämning Raä nr 166 i Skövde socken och kommun, Västra Götaland. Fragment av ordning. Undersökning av överplöjda megalitgravar vid Frälsegården, Gökhems socken, Västergötland, Inför etablering av ny stadsdel, Horsås trädgårdsstaden, Skövde socken, Skövde kommun, delområde 1. Särskild arkeologisk utredning. Keramik och kakel på Läckö slott. Om funktion och proveniens. Arkeologisk förundersökning inom fastigheten Larv 3:4, Larv socken, Vara kommun, Västergötland. Schaktningsövervakning av fornlämningar Raä nr 23 och 24 i Rådene socken, Skövde kommun, Västergötland Arkeologisk utredning Götene 16:2 m.fl, Götene socken, Götene kommun, Västergötland Inför planerad nybyggnation av ladugård, plansilo samt gödselbrunn på fastigheten Dalasjö 1:16, Ledsjö socken, Götene kommun, Västergötland. Fördjupning av arkeologiskt kunskapsunderlag. Arkeologisk förundersökning av hällkista, Skärv socken RAA 17, Skara kommun, Västergötland Det lutande tornet i Lyrestad. Arkeologisk undersökning 2008 i anslutning till restaurering av Lyrestads kyrka.
