ÅRSREDOVISNING 2006 WIKING MINERAL AB

Transkript

1 WIKING MINERAL AB

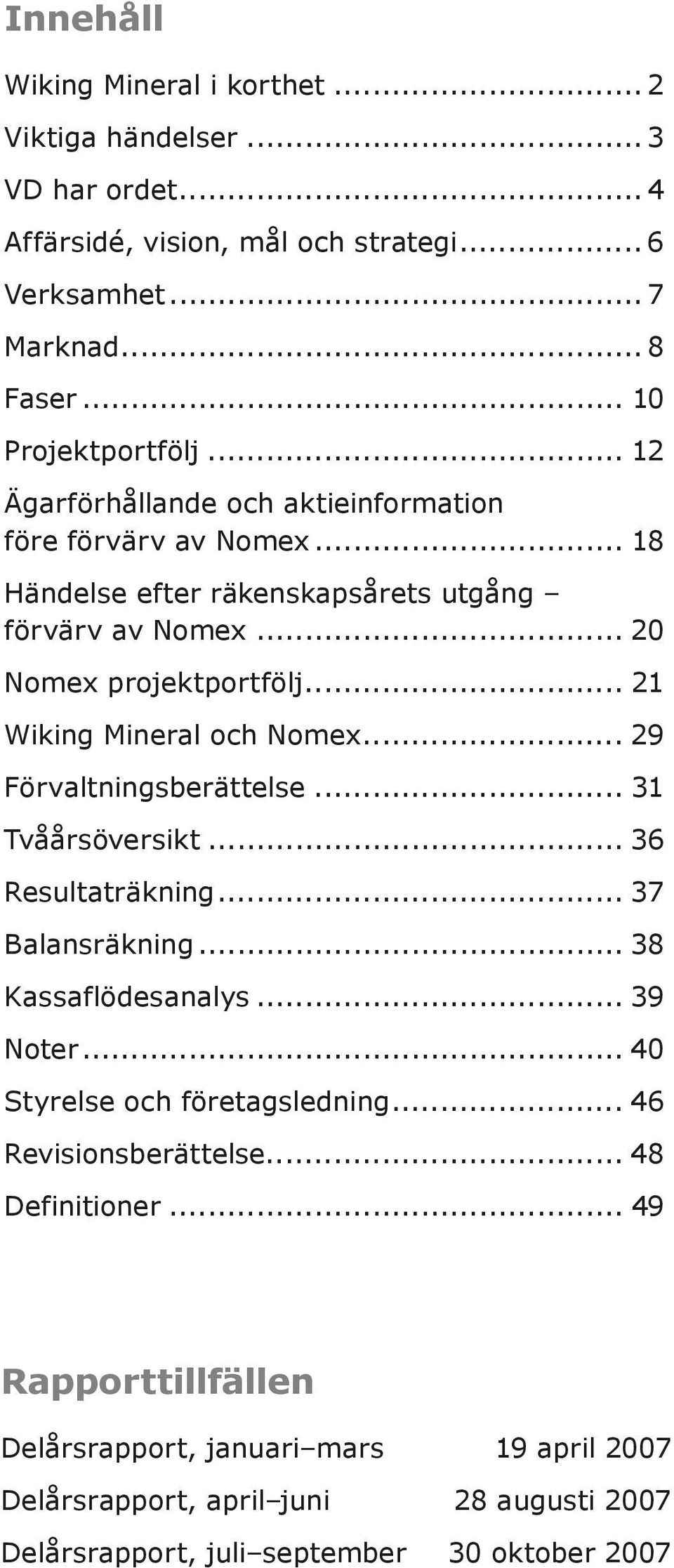

2 Innehåll Wiking Mineral i korthet... 2 Viktiga händelser... 3 VD har ordet... 4 Affärsidé, vision, mål och strategi... 6 Verksamhet... 7 Marknad... 8 Faser Projektportfölj Ägarförhållande och aktieinformation före förvärv av Nomex Händelse efter räkenskapsårets utgång förvärv av Nomex Nomex projektportfölj Wiking Mineral och Nomex Förvaltningsberättelse Tvåårsöversikt Resultaträkning Balansräkning Kassaflödesanalys Noter Styrelse och företagsledning Revisionsberättelse Definitioner Rapporttillfällen Delårsrapport, januari mars 19 april 2007 Delårsrapport, april juni 28 augusti 2007 Delårsrapport, juli september 30 oktober 2007

3 WIKING MINERAL WIKING MINERAL I KORTHET WIKING MINERAL I KORTHET Om Wiking Mineral Wiking Mineral AB (publ) är ett svenskt mineralprospekteringsföretag noterat på AktieTorget. Wiking Mineral har en projektportfölj bestående av 41 undersökningstillstånd om hektar med inriktning på guld, zink och koppar. Verksamheten är i huvudsak koncentrerad till Skelleftefältet och Bergslagen. Målsättningen är att finna nya lönsamma gruvfyndigheter samt bli en betydelsefull aktör inom den svenska mineral- och gruvnäringen. Nyckeltal Nyckeltal i TSEK Nettoomsättning - 31 Rörelseresultat Rörelsemarginal Negativt Negativt Årets resultat Anläggningstillgångar Omsättningstillgångar Eget kapital Skulder Balansomslutning Soliditet, % 91 3 Kassaflöde från den löpande verksamheten Årets kassaflöde Medeltal anställda 2 0 1) Fr.o.m. den 25 januari

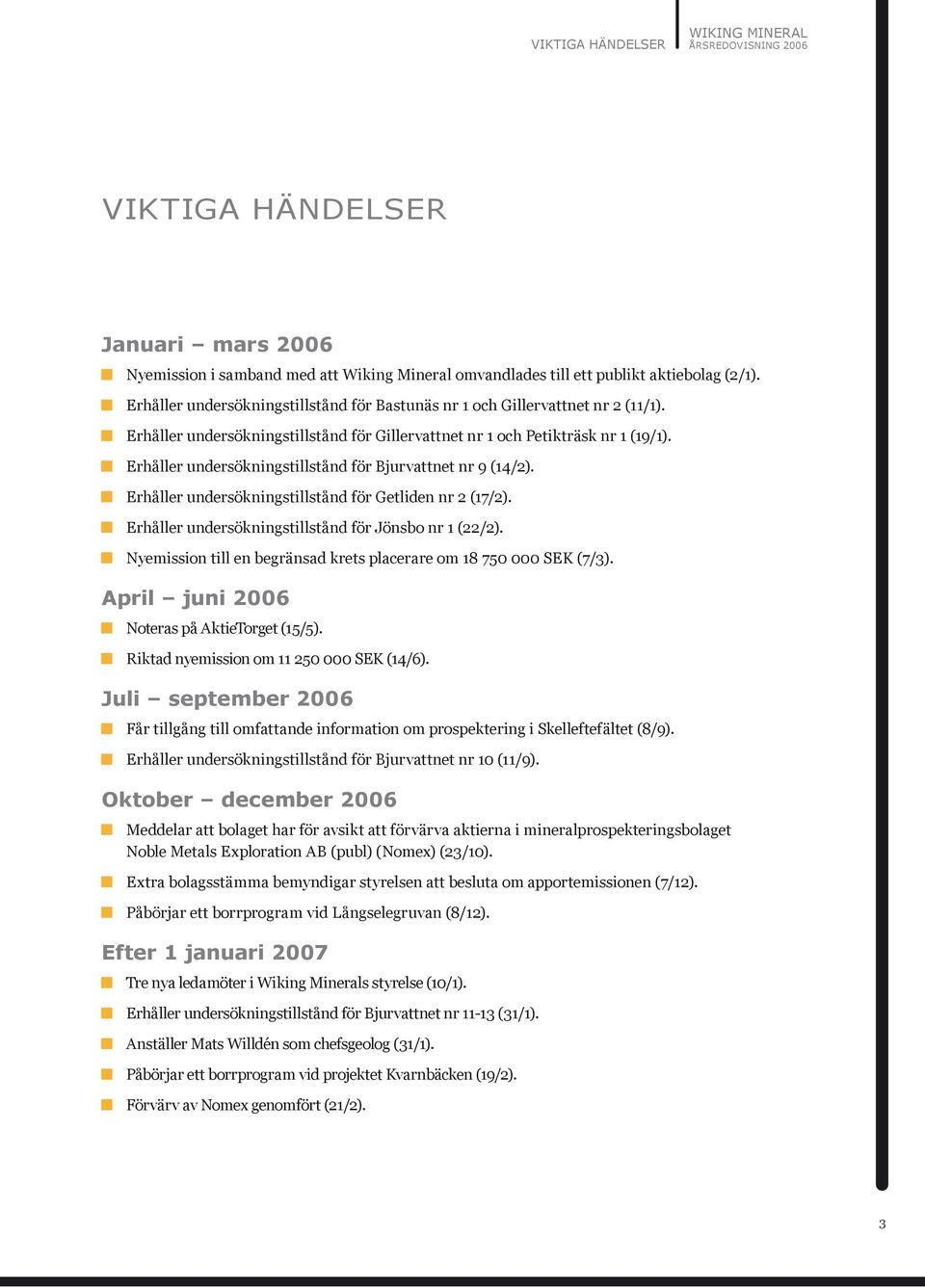

4 VIKTIGA HÄNDELSER WIKING MINERAL VIKTIGA HÄNDELSER Januari mars 2006 Nyemission i samband med att Wiking Mineral omvandlades till ett publikt aktiebolag (2/1). Erhåller undersökningstillstånd för Bastunäs nr 1 och Gillervattnet nr 2 (11/1). Erhåller undersökningstillstånd för Gillervattnet nr 1 och Petikträsk nr 1 (19/1). Erhåller undersökningstillstånd för Bjurvattnet nr 9 (14/2). Erhåller undersökningstillstånd för Getliden nr 2 (17/2). Erhåller undersökningstillstånd för Jönsbo nr 1 (22/2). Nyemission till en begränsad krets placerare om SEK (7/3). April juni 2006 Noteras på AktieTorget (15/5). Riktad nyemission om SEK (14/6). Juli september 2006 Får tillgång till omfattande information om prospektering i Skelleftefältet (8/9). Erhåller undersökningstillstånd för Bjurvattnet nr 10 (11/9). Oktober december 2006 Meddelar att bolaget har för avsikt att förvärva aktierna i mineralprospekteringsbolaget Noble Metals Exploration AB (publ) (Nomex) (23/10). Extra bolagsstämma bemyndigar styrelsen att besluta om apportemissionen (7/12). Påbörjar ett borrprogram vid Långselegruvan (8/12). Efter 1 januari 2007 Tre nya ledamöter i Wiking Minerals styrelse (10/1). Erhåller undersökningstillstånd för Bjurvattnet nr (31/1). Anställer Mats Willdén som chefsgeolog (31/1). Påbörjar ett borrprogram vid projektet Kvarnbäcken (19/2). Förvärv av Nomex genomfört (21/2). 3

5 WIKING MINERAL VD HAR ORDET VD HAR ORDET När det gäller malmbrytning och utveckling av malmrelaterade industrier har Sverige, som ett stort gruvland i EU, en lång tradition bakom sig. Med de goda svenska geologiska förutsättningarna som grund i kombination med vårt kunnande, successivt förfinad teknik, modern lagstiftning och fortsatt hög efterfrågan på metaller kommer denna svenska näring ytterligare att stimuleras. Det har varit ett intensivt prospekteringsår i Sverige. Enligt Bergsstaten och SGU (Statens Geologiska Undersökning) har 75 företag lagt ner runt 365 MSEK i undersökningsarbeten i Sverige under året, vilket kan jämföras med året innan då det lades ner 290 MSEK. SGU bedömer att det blir en rejäl ökning 2007, med investeringar i prospektering på närmare 550 MSEK. Verksamheten i Wiking Mineral påbörjades på allvar under våren i anslutning till att bolaget noterades på AktieTorget den 15 maj Vi har ett händelserikt och spännande år bakom oss, där vi har blivit ett dubbelt så stort företag, byggt upp en professionell organisation, stärkt vår finansiella styrka och påbörjat våra första borrprogram. Därmed har bolaget kommit en bit närmare vårt långsiktiga mål att bli en större och mer betydelsefull aktör inom den svenska prospekterings- och gruvnäringen. I augusti fick vi tillgång till all kompletterande information och data från tidigare prospektering och brytning gällande våra undersökningstillstånd i Skelleftefältet. Vårt prospekteringsteam av geologer och geofysiker engagerades för att peneterera detta omfattande material. Som ett resultat av detta intensiva arbete påbörjades vårt första borrprogram vid Långselegruvan i början av december. I januari påbörjades ytterligare ett borrprogram vid Kvarnbäcken. För att stärka närvaron och underlätta prospekteringsarbetet i Skelleftefältet etablerade vi under hösten ett kontor i Boliden. I oktober meddelade Wiking Mineral, att bolaget avsåg förvärva mineralprospekteringsbolaget Noble Metals Exploration (nomex) AB (publ) ( Nomex ) genom en nyemission av aktier och teckningsoptioner till Nomex aktieägare. Genom förvärvet av Nomex blev Wiking Mineral ett dubbelt så stort företag med en projektportfölj bestående av 41 undersökningstillstånd. Genom vidgad geografisk spridning och bredare inriktning på undersökningstillstånden uppnår vi en bättre risksprid- 4

6 VD HAR ORDET WIKING MINERAL ning. Vi ser med stor tillfredsställelse på våra undersökningstillstånd. Det är min övertygelse att Wiking Mineral med förvärvet av Nomex ytterligare förstärkt sin position på marknaden och våra chanser att bli ett framgångsrikt prospekteringsbolag. Under året har Wiking Mineral genomfört två nyemissioner som tillfört bolaget sammanlagt 30 MSEK. Wiking Mineral har vid årets slut en god likviditet med en kassa på drygt 26 MSEK före förvärvet av Nomex. Förvärvet av Nomex tillför ytterligare 20 MSEK. Efter förvärvet och tagna emissionskostnader har bolaget en likviditet på cirka 45 MSEK. Kapitaltillskottet möjliggör för bolaget att genomföra en målinriktad och kraftfull prospektering under en period av två till tre år. Om 2 år, förutsatt att Wiking Minerals aktiekurs nått 5 SEK, kommer bolaget, om samtliga teckningsoptioner utnyttjas, få ytterligare ett likviditetstillskott på 72 MSEK. Wiking Minerals projektportfölj består efter förvärvet av Nomex av 41 undersökningstillstånd. Vårt arbete under hösten har föranlett att vi har för avsikt att ytterligare förstärka vår närvaro i Skelleftefältet. I september ansökte därför bolaget om tre nya undersökningstillstånd; Bjurvattnet 11, Bjurvattnet 12 och Bjurvattnet 13, i anslutning till tidigare inmutningar i Bolidenområdet. Vidare har vi ansökt om två undersökningstillstånd i Gävleborgs län riktat mot uran och molybden; Losjön nr 1 och Tjärdalsmyran nr 1. Intresset för Wiking Mineral är stort. Antalet aktieägare i bolaget har ökat från 600 vid noteringen i maj 2006 till drygt 1300 vid slutet av året. Resultatet efter finansiella poster uppgår för perioden januari-december 2006 till -0,5 MSEK. Vårt mål för 2007 är att öka takten i vår prospektering och presentera ytterligare undersökningsarbeten i våra inmutningar och därmed skapa värdeökning för aktieägarna. För att nå vårt mål har vi bland annat anställt Mats Willdén som chefsgeolog. Mats Willdén kommer närmast från Boliden Mineral AB, där han varit ansvarig för bolagets djup prospektering i Bolidenområdet i Skelleftefältet. Framgångsrik prospektering kräver långsiktighet och är förknippad med hög risk. För att lyckas krävs kunskap, skicklighet och uthållighet. Stockholm, den 14 mars 2007 Dick Levin VD, Wiking Mineral AB 5

7 WIKING MINERAL AFFÄRSIDÉ, VISION, MÅL OCH STRATEGI AFFÄRSIDÉ, VISION, MÅL OCH STRATEGI Affärsidé Wiking Minerals affärsidé är att skapa värdetillväxt genom att prospektera i bolagets befintliga och framtida undersökningstillstånd. Vision Wiking Minerals vision är att bli ett av Sveriges ledande prospekteringsföretag. Mål Wiking Minerals mål är att utveckla prospekteringsarbetet och nå en hög tillväxt med lönsamhet och ett positivt kassaflöde. Framtidsutsikter Då prospekteringsbranschen är svårprognostiserad till sin natur lämnar Wiking Mineral inte prognoser om framtida resultat eller traditionella finansiella mål. Framtida operativa mål är svåra att precisera, då bolaget har en kort verksamhetshistorik och därmed befinner sig i tidiga prospekteringsfaser. Bolaget har dock för avsikt att fördela finansiella och operationella resurser jämt över undersökningstillstånden två till tre år framöver. Strategi Wiking Mineral har som strategi att investera kompetens och medel i områden med geologiska förutsättningar som kan medge framtida lönsam brytning: Välja undersökningsområden där potentialen bedöms som god. Geofysik och geologi skall bekräfta förutsättningar för fynd i det aktuella området. Arbeta i ett mindre antal strategiskt utvalda geografiska områden i Sverige. Effektivt följa projektens olika stadier i prospekteringen för att både optimera effektivitet i själva undersökningsarbetet och samtidigt ha en uppdaterad bedömning av projektets status och förutsättningar. Strategin för att bygga ett framgångsrikt prospekterings- och gruvföretag är: att fokusera på de mest intressanta delarna av landets malmpotentiella områden, att stimulera entreprenöriellt och kreativt tänkande bland alla engagerade personer, att effektivt använda och utveckla nätverket som finns i företaget, och att bidra och koordinera såväl internt som externt kunnande för att nå optimal framgång. 6

8 VERKSAMHET WIKING MINERAL VERKSAMHET Bolaget Wiking Mineral bildades den 25 januari Bolaget är ett mineralprospekteringsföretag noterat på AktieTorget. Bolagets nuvarande verksamhet är i huvudsak koncentrerad till Skelleftefältet, där Wiking Mineral innehar undersökningstillstånd väst och nordväst om Boliden. Projekten är inriktade på guld, zink, koppar och bly. Målsättningen är att finna nya lönsamma gruvfyndigheter. Totalt omfattar Wiking Minerals erhållna undersökningstillstånd hektar (19 stycken), varav i Skelleftefältet (15 stycken). Dessa består bland annat av Långselegruvan, som är belägen cirka fem kilometer väster om Boliden. I gruvan som av Boliden stängdes 1991 bröts huvudsakligen zink och guld. Med dag ens goda metallpriser och förfinad teknik för djuppenetrerande geofysiska undersökningar är nu bolaget i färd med att återuppta prospekteringsarbeten inom bolagets undersökningsområden. I augusti 2006 fick Wiking Mineral tillgång till all kompletterande information och data från tidigare prospektering och brytning rörande de undersökningstillstånd som Wiking Mineral innehar i Skelleftefältet. Ett intensivt arbete pågår med sammanställning och analys av geologisk och geofysisk information. Wiking Mineral förstärkte under sommaren 2006 den expertgrupp, som har till uppgift att analysera det omfattande prospekteringsmaterialet, med de mycket erfarna och kompetenta geologerna Ivan Isaksson, före detta chefsgeolog vid Boliden Mineral AB och Rolf Larsson före detta gruvgeolog vid Boliden Mineral AB. Analys av det omfattande prospekteringsmaterialet, som Wiking Mineral har tillgång till, har hittills resulterat i två mycket intressanta uppslag, som benämns projekten Kvarnbäcken och Långselegruvans närområde. Wiking Mineral påbörjade i början av december 2006 ett borrprogram vid Långselegruvan, väster om Bolidens samhälle. Programmet omfattar fem kärnborrhål om sammanlagt cirka 500 meter. Syftet är att lokalisera ytnära och guldförande mineraliseringar. I projektet Kvarnbäcken har Wiking Mineral identifierat en geologisk/geofysisk zon, cirka åtta kilometer väster om Bolidens samhälle, med potential för guldmineralisering. Ett borrprogram har påbörjats för att undersöka denna zon. Sju stycken borrhål är planerade om sammanlagt cirka 500 meter. Avstånden mellan borrhålen är 100 till 200 meter. Wiking Mineral har med anledning av analyser som gjorts under hösten ansökt om ytterligare undersökningstillstånd för guldoch basmetaller kring Bjurvattnet väster om Boliden. Borrningsarbete vid Kvarnbäcken. 7

9 WIKING MINERAL MARKNAD MARKNAD Marknadsförutsättningar I Norden finns en stark tradition av malmbrytning och metallframställning. Gruvdrift har pågått i Norden i över år och utgör fortfarande en viktig basnäring. Den fennoskandiska skölden är en geologisk formation, som sträcker sig genom Finland, Sverige och Norge och den anses ha goda förutsättningar för mineralfyndigheter. Även andra förutsättningar, såsom effektiv infrastruktur, väl fungerande lagstiftning och tillgänglighet till gruv- och mineralkompetens, gör Norden intressant för prospektering. Vidare bedöms Norden som underprospekterat med en stor potential för nya fyndigheter. Underprospekteringen beror på att investeringar inom gruvsektorn varit starkt reglerat med begränsningar av utländska företags möjligheter att utöva prospektering i Sverige. Det är först på 1990-talet som utländska prospekterings- och gruvföretag har haft full möjlighet att prospektera och utvinna mineral i regionen. Tillgången på riskvilligt kapital, som tidigare var begränsat inom gruvindustrin, har också ökat på grund av strukturella förändringar inom gruvbranschen samt stigande råvarupriser. Trots att prospekteringstakten tilltagit i Sverige under de senaste åren är landet fortfarande underexploaterade jämfört med motsvarande geologiska områden i Australien och Kanada. Effektivisering och teknisk utveckling har lett till att gruvindustrin sysselsätter allt färre personer, samtidigt som produktionsvolymerna ökar stadigt. Trenden i gruvindustrin går mot färre och större gruvor, vilket gjort att gruvproduktionen ökat trots att antalet gruvor har minskat. Wiking Minerals positionering Wiking Mineral är ett prospekteringsföretag, med fokus på att framgångsrikt påträffa och utveckla nya malmförekomster inom de undersökningstillstånd, som företaget innehar. Bolagets projekt befinner sig i tidiga faser. Endast projekten i Bjurvattnetområdet och Gladhammar har utvecklats mer. Att projekten befinner sig i de tidiga faserna innebär, att det krävs geologiska undersökningar och borrningar, innan det slutgiltigt kan fastställas om en fyndighet håller tillräckligt god halt och tonnage för utvinning. Konkurrens Intresset för att leta efter malmfyndigheter i Sverige är mycket stort. Det råder en stor konkurrens om att få nya undersökningstillstånd i attraktiva områden. Bara i Skellefteå är cirka 10 prospekteringsföretag från Sverige, Australien, Kanada och England aktiva med att söka efter nya fyndigheter. Totalt under 2006 har 377 undersökningstillstånd beviljats i Sverige av Bergsstaten. Det som driver företagen, är delvis den stora efterfrågan på koppar, zink och nickel från bland annat den kinesiska industrin, vilket lett till kraftigt höjda metallpriser. Även guldpriset som nu ligger på sin högsta nivå sedan 70-talet ökar intresset för prospektering i världen. Den konkurrens bolaget utsätts för gäller även underleverantörer med tillgång till borrutrustning, geologer och geofysiker. Under året har det kommit till cirka 20 nya borrmaskiner på marknaden, vilket kan 8

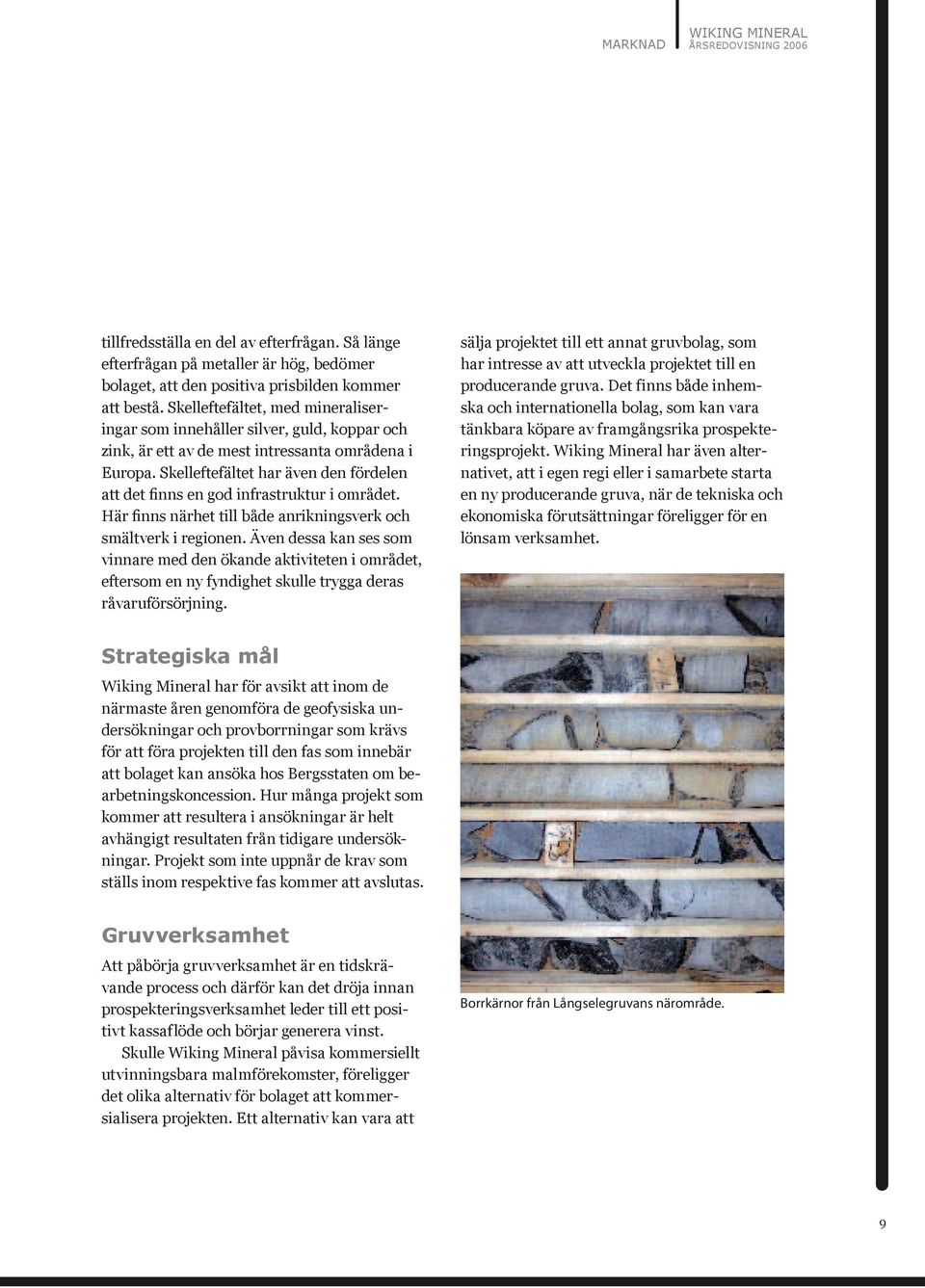

10 MARKNAD WIKING MINERAL tillfredsställa en del av efterfrågan. Så länge efterfrågan på metaller är hög, bedömer bolaget, att den positiva prisbilden kommer att bestå. Skelleftefältet, med mineraliser - ingar som innehåller silver, guld, koppar och zink, är ett av de mest intressanta områdena i Europa. Skelleftefältet har även den fördelen att det finns en god infrastruktur i området. Här finns närhet till både anrikningsverk och smältverk i regionen. Även dessa kan ses som vinnare med den ökande aktiviteten i området, eftersom en ny fyndighet skulle trygga deras råvaruförsörjning. sälja projektet till ett annat gruvbolag, som har intresse av att utveckla projektet till en producerande gruva. Det finns både inhemska och internationella bolag, som kan vara tänkbara köpare av framgångsrika prospekteringsprojekt. Wiking Mineral har även alternativet, att i egen regi eller i samarbete starta en ny producerande gruva, när de tekniska och ekonomiska förutsättningar föreligger för en lönsam verksamhet. Strategiska mål Wiking Mineral har för avsikt att inom de närmaste åren genomföra de geofysiska undersökningar och provborrningar som krävs för att föra projekten till den fas som innebär att bolaget kan ansöka hos Bergsstaten om bearbetningskoncession. Hur många projekt som kommer att resultera i ansökningar är helt avhängigt resultaten från tidigare undersökningar. Projekt som inte uppnår de krav som ställs inom respektive fas kommer att avslutas. Gruvverksamhet Att påbörja gruvverksamhet är en tidskrävande process och därför kan det dröja innan prospekteringsverksamhet leder till ett positivt kassaflöde och börjar generera vinst. Skulle Wiking Mineral påvisa kommersiellt utvinningsbara malmförekomster, föreligger det olika alternativ för bolaget att kommersialisera projekten. Ett alternativ kan vara att Borrkärnor från Långselegruvans närområde. 9

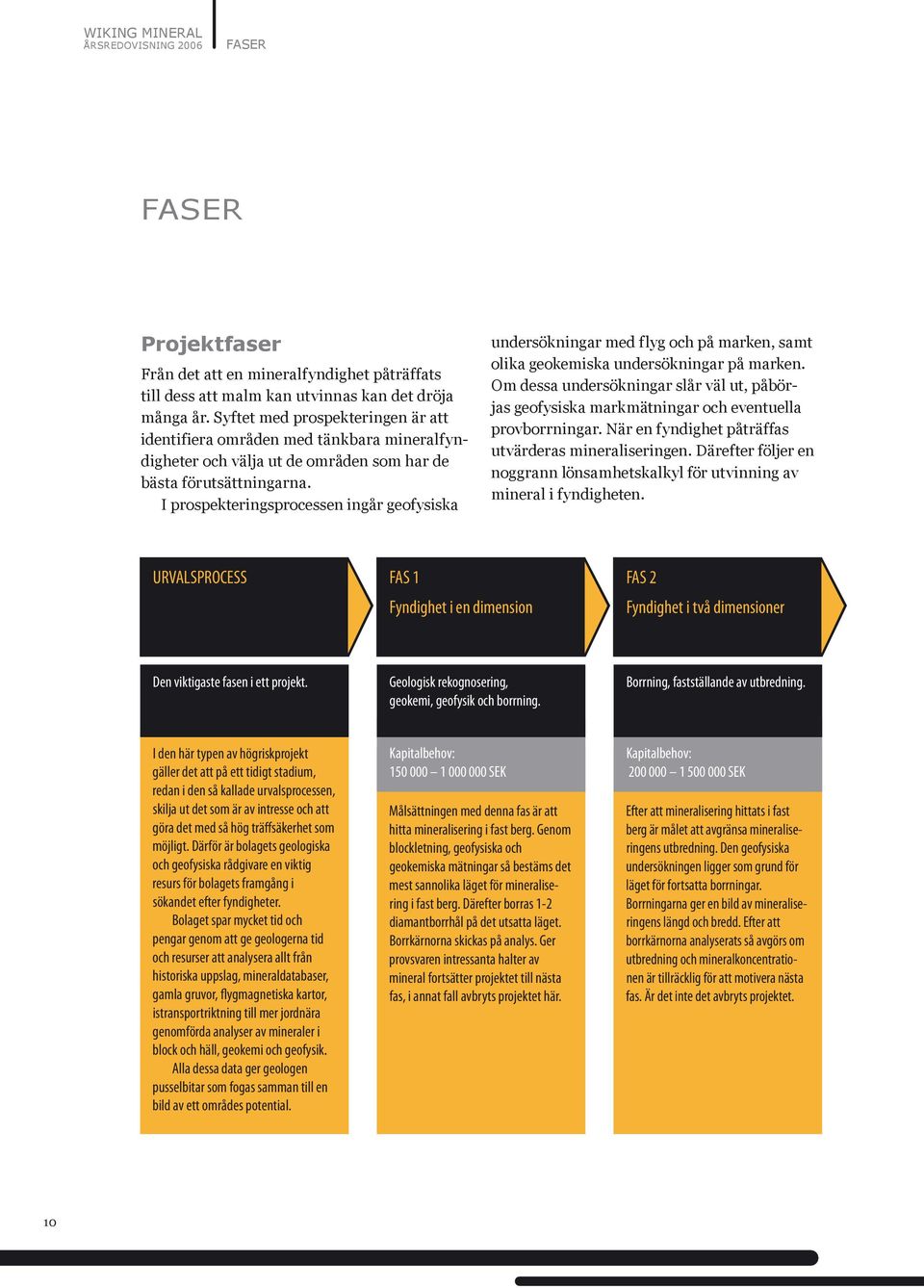

11 WIKING MINERAL FASER FASER Projektfaser Från det att en mineralfyndighet påträffats till dess att malm kan utvinnas kan det dröja många år. Syftet med prospekteringen är att identifiera områden med tänkbara mineralfyndigheter och välja ut de områden som har de bästa förutsättningarna. I prospekteringsprocessen ingår geofysiska undersökningar med flyg och på marken, samt olika geokemiska undersökningar på marken. Om dessa undersökningar slår väl ut, påbörjas geofysiska markmätningar och eventuella provborrningar. När en fyndighet påträffas utvärderas mineraliseringen. Därefter följer en noggrann lönsamhetskalkyl för utvinning av mineral i fyndigheten. 10

12 FASER WIKING MINERAL Från uppslag till gruva Det processförfarande som beskrivs nedan minimerar riskerna i den här typen av högriskprojekt. Varje projekt delas upp i olika faser, där beslut om fortsättning eller nedläggning sker på grundval av utfall från föregående fas. 11

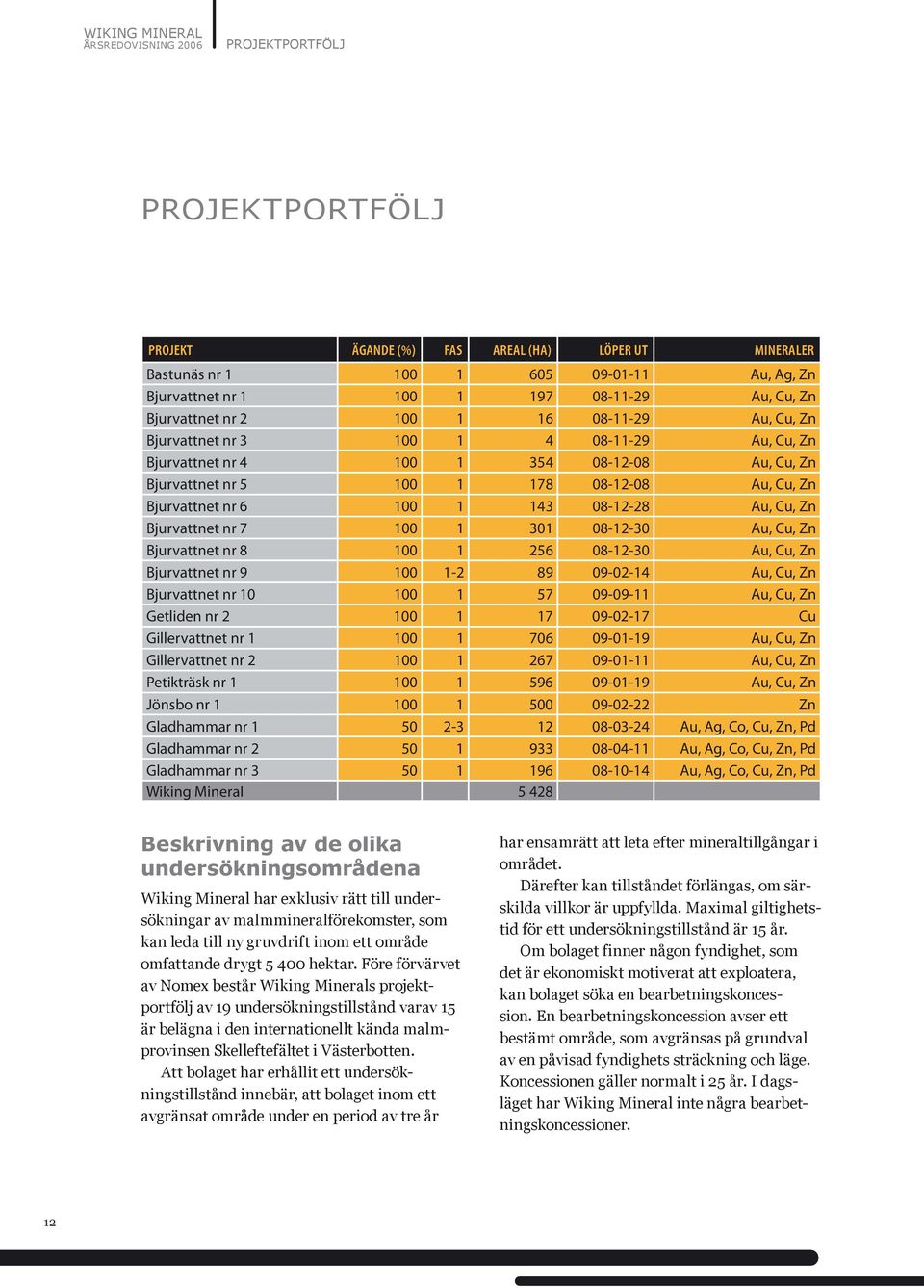

13 WIKING MINERAL PROJEKTPORTFÖLJ PROJEKTPORTFÖLJ PROJEKT ÄGANDE (%) FAS AREAL (HA) LÖPER UT MINERALER Bastunäs nr Au, Ag, Zn Bjurvattnet nr Au, Cu, Zn Bjurvattnet nr Au, Cu, Zn Bjurvattnet nr Au, Cu, Zn Bjurvattnet nr Au, Cu, Zn Bjurvattnet nr Au, Cu, Zn Bjurvattnet nr Au, Cu, Zn Bjurvattnet nr Au, Cu, Zn Bjurvattnet nr Au, Cu, Zn Bjurvattnet nr Au, Cu, Zn Bjurvattnet nr Au, Cu, Zn Getliden nr Cu Gillervattnet nr Au, Cu, Zn Gillervattnet nr Au, Cu, Zn Petikträsk nr Au, Cu, Zn Jönsbo nr Zn Gladhammar nr Au, Ag, Co, Cu, Zn, Pd Gladhammar nr Au, Ag, Co, Cu, Zn, Pd Gladhammar nr Au, Ag, Co, Cu, Zn, Pd Wiking Mineral Beskrivning av de olika undersökningsområdena Wiking Mineral har exklusiv rätt till undersökningar av malmmineralförekomster, som kan leda till ny gruvdrift inom ett område omfattande drygt hektar. Före förvärvet av Nomex består Wiking Minerals projektportfölj av 19 undersökningstillstånd varav 15 är belägna i den internationellt kända malmprovinsen Skelleftefältet i Västerbotten. Att bolaget har erhållit ett undersökningstillstånd innebär, att bolaget inom ett avgränsat område under en period av tre år har ensamrätt att leta efter mineraltillgångar i området. Därefter kan tillståndet förlängas, om särskilda villkor är uppfyllda. Maximal giltighetstid för ett undersökningstillstånd är 15 år. Om bolaget finner någon fyndighet, som det är ekonomiskt motiverat att exploatera, kan bolaget söka en bearbetningskoncession. En bearbetningskoncession avser ett bestämt område, som avgränsas på grundval av en påvisad fyndighets sträckning och läge. Koncessionen gäller normalt i 25 år. I dagsläget har Wiking Mineral inte några bearbetningskoncessioner. 12

14 PROJEKTPORTFÖLJ WIKING MINERAL För gruvverksamhet måste alltid en särskild miljöprövning av miljödomstolen ske enligt reglerna i miljöbalken. Miljökonsekvensbeskrivning (MKB) används för att få en helhetssyn av den miljöpåverkan som en planerad verksamhet kan medföra. Bastunäs nr 1 Fas 1 Rättighet (%) 100 Mineraler Au, Ag, Zn Areal (ha) 605 Giltigt t.o.m Område Skellefteå kommun Bastunäs är beläget nordöst om Boliden. Undersökningstillståndets berggrund består av metaryolit och felsisk metavulkanit, båda bergarterna tillhör de så kallade Skelleftevulkaniterna som har visat sig innehålla många sulfidmalmsfyndigheter. Bjurvattnet nr 1-10 Fas Bjurvattnet 1-8, 10 Fas 1 Bjurvattnet 9, Fas 1-2 Rättighet (%) 100 Mineraler Au, Cu, Zn Areal (ha) Giltigt t.o.m. Se tabell Område Skellefteå kommun Wiking Mineral har 10 undersöknings tillstånd i Bjurvattnetområdet cirka 8 kilometer väster om Boliden samhälle. Dessa inkluderar projektet Kvarnbäcken och projektet Långselegruvans närområde. Inom undersökningstillståndet Bjurvattnet nr 9 ligger Långselegruvan som Boliden AB hade i drift Wiking Mineral anser, att området är högintressant för att kunna påträffa nya ekonomiska gruvfyndigheter. Detta beror på att geologin inom närområdet är av den typ där malmbildande geologiska processer har koncentrerat ädelmetaller och basmetaller. Wiking Mineral har tillgång till omfattande geologisk och geofysisk data och information från prospektering vid och i Långselegruvan samt dess närområde. Bolaget har med anledning av de analyser som gjorts beslutat att ytterligare expandera undersökningsområdet kring Bjurvattnet genom att hos Bergsstaten, i september 2006, ansökt om tre nya undersökningstillstånd; Bjurvattnet nr 11-13, till en total areal av hektar. Kvarnbäcken Under hösten 2006 har bolaget identifierat en geologisk/geofysisk zon med potential för guldmineralisering. Kärnborrning eller så kallad diamantborrning påbörjas för att undersöka denna zon. Sju stycken borrhål planeras att borras under första kvartalet 2007 om sammanlagt cirka 500 meter och med cirka 50 graders lutning från Öst mot Väst vinkelrät mot den geologiska strukturen. Avstånden mellan borrhålen är 100 till 200 meter. Den aktuella geologiska strukturen som skall undersökas genom dessa inledande borrningar, ligger i den södra respektive västra delen av Wiking Minerals undersökningsområden. Wiking Minerals geologer och geofysiker 13

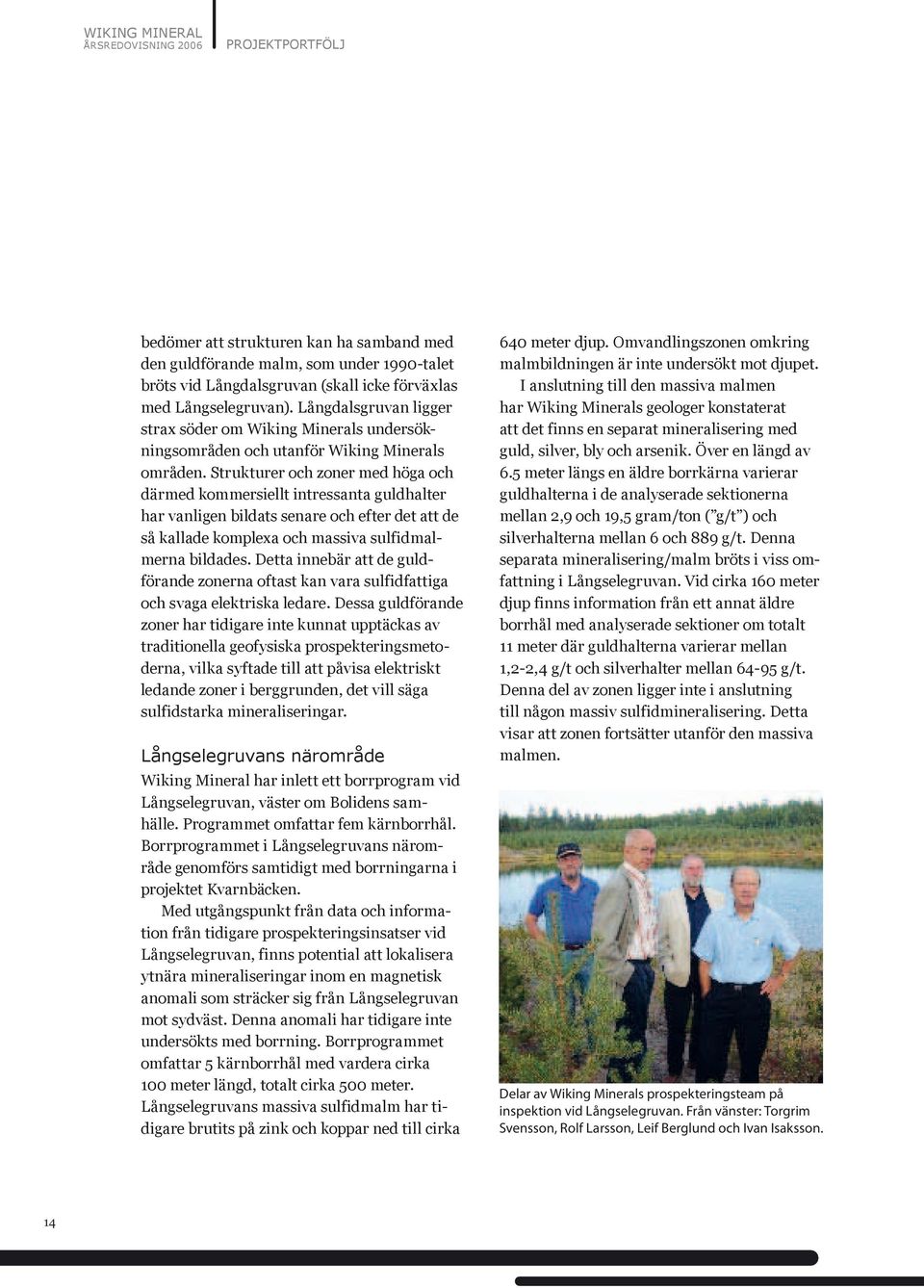

15 WIKING MINERAL PROJEKTPORTFÖLJ bedömer att strukturen kan ha samband med den guldförande malm, som under 1990-talet bröts vid Långdalsgruvan (skall icke förväxlas med Långselegruvan). Långdalsgruvan ligger strax söder om Wiking Minerals undersökningsområden och utanför Wiking Minerals områden. Strukturer och zoner med höga och därmed kommersiellt intressanta guldhalter har vanligen bildats senare och efter det att de så kallade komplexa och massiva sulfidmalmerna bildades. Detta innebär att de guldförande zonerna oftast kan vara sulfidfattiga och svaga elektriska ledare. Dessa guldförande zoner har tidigare inte kunnat upptäckas av traditionella geofysiska prospekteringsmetoderna, vilka syftade till att påvisa elektriskt ledande zoner i berggrunden, det vill säga sulfidstarka mineraliseringar. Långselegruvans närområde Wiking Mineral har inlett ett borrprogram vid Långselegruvan, väster om Bolidens samhälle. Programmet omfattar fem kärnborrhål. Borrprogrammet i Långselegruvans närområde genomförs samtidigt med borrningarna i projektet Kvarnbäcken. Med utgångspunkt från data och information från tidigare prospekteringsinsatser vid Långselegruvan, finns potential att lokalisera ytnära mineraliseringar inom en magnetisk anomali som sträcker sig från Långselegruvan mot sydväst. Denna anomali har tidigare inte undersökts med borrning. Borrprogrammet omfattar 5 kärnborrhål med vardera cirka 100 meter längd, totalt cirka 500 meter. Långselegruvans massiva sulfidmalm har tidigare brutits på zink och koppar ned till cirka 640 meter djup. Omvandlings zonen omkring malmbildningen är inte undersökt mot djupet. I anslutning till den massiva malmen har Wiking Minerals geologer konstaterat att det finns en separat mineralisering med guld, silver, bly och arsenik. Över en längd av 6.5 meter längs en äldre borrkärna varierar guldhalterna i de analyserade sektionerna mellan 2,9 och 19,5 gram/ton ( g/t ) och silverhalterna mellan 6 och 889 g/t. Denna separata mineralisering/malm bröts i viss omfattning i Långselegruvan. Vid cirka 160 meter djup finns information från ett annat äldre borrhål med analyserade sektioner om totalt 11 meter där guldhalterna varierar mellan 1,2-2,4 g/t och silverhalter mellan g/t. Denna del av zonen ligger inte i anslutning till någon massiv sulfidmineralisering. Detta visar att zonen fortsätter utanför den massiva malmen. Delar av Wiking Minerals prospekteringsteam på inspektion vid Långselegruvan. Från vänster: Torgrim Svensson, Rolf Larsson, Leif Berglund och Ivan Isaksson. 14

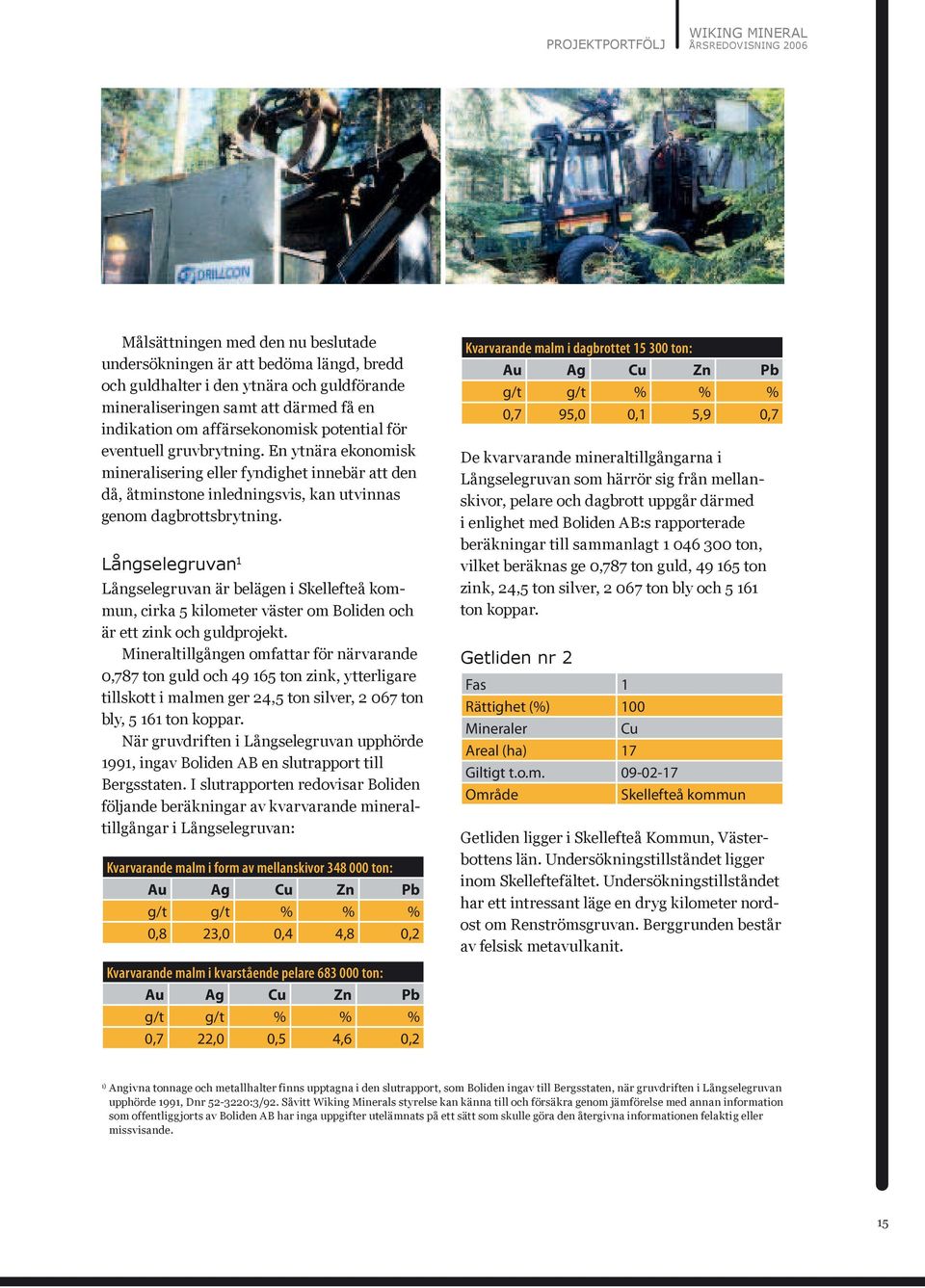

16 PROJEKTPORTFÖLJ WIKING MINERAL Målsättningen med den nu beslutade undersökningen är att bedöma längd, bredd och guldhalter i den ytnära och guldförande mineraliseringen samt att därmed få en indikation om affärsekonomisk potential för eventuell gruvbrytning. En ytnära ekonomisk mineralisering eller fyndighet innebär att den då, åtminstone inledningsvis, kan utvinnas genom dagbrottsbrytning. Långselegruvan 1 Långselegruvan är belägen i Skellefteå kommun, cirka 5 kilometer väster om Boliden och är ett zink och guldprojekt. Mineraltillgången omfattar för närvarande 0,787 ton guld och ton zink, ytterligare tillskott i malmen ger 24,5 ton silver, ton bly, ton koppar. När gruvdriften i Långselegruvan upphörde 1991, ingav Boliden AB en slutrapport till Bergsstaten. I slutrapporten redovisar Boliden följande beräkningar av kvarvarande mineraltillgångar i Långselegruvan: Kvarvarande malm i form av mellanskivor ton: Au Ag Cu Zn Pb g/t g/t % % % 0,8 23,0 0,4 4,8 0,2 Kvarvarande malm i kvarstående pelare ton: Au Ag Cu Zn Pb g/t g/t % % % 0,7 22,0 0,5 4,6 0,2 Kvarvarande malm i dagbrottet ton: Au Ag Cu Zn Pb g/t g/t % % % 0,7 95,0 0,1 5,9 0,7 De kvarvarande mineraltillgångarna i Långsele gruvan som härrör sig från mellanskivor, pelare och dagbrott uppgår därmed i enlighet med Boliden AB:s rapporterade beräkningar till sammanlagt ton, vilket beräknas ge 0,787 ton guld, ton zink, 24,5 ton silver, ton bly och ton koppar. Getliden nr 2 Fas 1 Rättighet (%) 100 Mineraler Cu Areal (ha) 17 Giltigt t.o.m Område Skellefteå kommun Getliden ligger i Skellefteå Kommun, Västerbottens län. Undersökningstillståndet ligger inom Skelleftefältet. Undersökningstillståndet har ett intressant läge en dryg kilometer nordost om Renströmsgruvan. Berggrunden består av felsisk metavulkanit. 1) Angivna tonnage och metallhalter finns upptagna i den slutrapport, som Boliden ingav till Bergsstaten, när gruvdriften i Långselegruvan upphörde 1991, Dnr :3/92. Såvitt Wiking Minerals styrelse kan känna till och försäkra genom jämförelse med annan information som offentliggjorts av Boliden AB har inga uppgifter utelämnats på ett sätt som skulle göra den återgivna informationen felaktig eller missvisande. 15

17 WIKING MINERAL PROJEKTPORTFÖLJ Gillervattnet nr 1-2 Fas 1 Rättighet (%) 100 Mineraler Au, Cu, Zn Areal (ha) 973 Giltigt t.o.m. Se tabell Område Skellefteå kommun Undersökningstillstånden Gillervattnet 1 och 2 ligger i Skellefteå Kommun, beläget cirka 2 kilometer väster om Boliden. Berggrunden består av bergarten felsisk metavulkanit tillhörande de så kallade Skelleftevulkaniterna. Gladhammar nr 1-3 Fas Gladhammar 1, Fas 2-3 Gladhammar 2-3, Fas 1 Rättighet (%) 50 Mineraler Au, Ag, Co, Cu, Zn, Pd Areal (ha) Giltigt t.o.m. Se tabell Område Västerviks kommun Gladhammar är ett projekt i samarbete med International Gold Exploration AB (IGE) på basis. Enligt avtal leder, planerar och rapporterar IGE projektet i Gladhammar. För mer information om hur projektet utvecklas vänligen besök IGE:s hemsida, Gladhammar ligger i Västerviks kommun, Kalmar län. Gruvbrytning efter koppar och kobolt har pågått i området sedan 1500-talet fram till Det djupaste schaktet nådde 105 meter. Från 30-talet fram till i slutet av 90-talet har borrningar och geofysiska analyser genomförts i omgångar ansökte Boliden Mineral AB om bearbetningskoncession baserad på de resultat som borrningarna i Gladhammars innerområde visat. År 2002 avslog Länsstyrelsen efter dom från miljödomstolen Bolidens ansökan på grunder som idag Wiking Mineral och samarbetspartnern IGE har för avsikt att komma tillrätta med. Genom ny teknik, framtagen och utvecklad av Rob Hellingwerf på Bergskolan i Filipstad, kan det med industrimineralet Wollastonit effektivt förhindras att tungmetaller från verksamheten går ned i grundvattnet. I en eventuell ansökan om bearbetningskoncession kommer Wiking Mineral och samarbetspartnern IGE att samtidigt presentera en miljökonsekvensbeskrivning vilken inkluderar hantering av de miljöproblem, som finns sedan tidigare i Gladhammar. Denna plan är avsedd att tas fram i nära samverkan med företrädare för såväl Västerviks kommun som Kalmar Länsstyrelse och skall medföra att en miljömässigt hållbar lösning för Gladhammarområdet i stort tas fram. Wiking Mineral och samarbetspartnern IGE hyser förhoppning att efter en borrningskampanj erhålla respons från Bergsstaten på ansökan om bearbetningskoncession. 16

18 PROJEKTPORTFÖLJ WIKING MINERAL Undersökningsarbetena fortgår och i den första borrningsetappen har 11 diamantborrhål borrats. Guld har påträffats i så gott som samtliga borrhål, men i låga halter. De bästa sektionerna visar guldhalter på 5,33 och 3,60 g/t. En längre sektion med koppar (ungefär 35 meter) med en snitthalt av 0,2 procent har konstaterats i ett av borrhålen. Information från Boliden AB:s tidigare borrningar i undersökningsområdet Gladhammar, samt omfattande geologisk kartering över området visar att området har stor potential. Två hål som borrats av Boliden AB visar osedvanligt höga guldhalter, vilket tillsammans med de resultat som influtit från borrningarna under hösten 2005 motiverar fortsatta undersökningsarbeten i området. I det ena borrhålet som Boliden AB borrade är medelhalten 7,4 g/t guld över en kärnlängd av 6,65 meter. I det andra borrhålet förekommer 10,8 g/t guld över en kärnlängd av 17,75 meter. Gladhammar bedöms som intressant och borrningarna visar att mineraliseringar förekommer på olika platser inom undersökningsområdet. Jönsbo nr 1 Fas 1 Rättighet (%) 100 Mineraler Zn Areal (ha) 500 Giltigt t.o.m Område Bollnäs kommun Jönsbo ligger i Bollnäs kommun, Gävleborgs län. Den regionala svaghetszon som går från Storsjön i Jämtland ner mot Edsbyn i Hälsingland har väckt intresse, i kombination med ett antal blockfynd som vi har kännedom om. Block med betydande zinkhalter har påträffats med sådana lägen att vårt undersökningsområde bedöms intressant. Block från detta område uppmärksammades redan Boliden AB hade därefter området inmutat under en viss tid. Det aktuella undersökningsområdet ligger i denna zon mellan Gävle och Östersund. Förutom höga zinkhalter håller blockfynden i området förhöjda halter av koppar, bly och guld. Vissa block har haft mycket goda zinkhalter 9,98 procent respektive 12,90 procent. Dessa halter är mycket intressanta och tyder på att en rik zinkfyndighet kan finnas i närheten av de aktuella blockfynden. Petikträsk nr 1 Fas 1 Rättighet (%) 100 Mineraler Au, Cu, Zn Areal (ha) 596 Giltigt t.o.m Område Skellefteå kommun Undersökningstillståndet har ett intressant läge mellan de kända malmfyndigheterna Renström och Svartliden. Berggrunden tillhör Skelleftefältets vulkanitserie. Undersökningstillståndet vid Petikträsk är på 596 hektar och är taget i basiska (kiselsyrafattiga) till sura Skelleftevulkaniter i ett randområde till så kallade jörngranit/-granodiorit. Cirka 8 kilometer mot västnordväst återfinns den ned lagda, guldrika och välkända Holmtjärngruvan. 17

19 WIKING MINERAL ÄGARFÖRHÅLLANDE OCH AKTIEINFORMATION FÖRE FÖRVÄRV AV NOMEX ÄGARFÖRHÅLLANDE OCH AKTIE- INFORMATION FÖRE FÖRVÄRV AV NOMEX Ägarförhållande I tabellen nedan redovisas information beträffande de större aktieägarna i Wiking Mineral vid utgången av Styrelsen känner inte till att det finns något aktieägaravtal mellan bolagets aktieägare eller att bolaget ägs eller kontrolleras direkt eller indirekt av någon enskild part. Alla aktier har lika röstvärde. Andel röster Antal aktier och kapital Edelfors A/S ,2 Sawann Invest AB ,7 Valorlife Life Insurance Company ,3 SIS Segaintersettle ,5 Gustavus Capital Asset Mgmt ,7 Mats Eriksson ,5 Mariegården Investment AB ,9 Ann-Charlotte Nilsson ,9 Jonas Frodhe ,6 Nordnet Pensionsförsäkring ,0 Övriga aktieägare ,7 Totalt ,0 Aktiekapital I tabellen nedan redovisas förändringar i Wiking Minerals aktiekapital sedan bildandet fram till utgången av räkenskapsår Samtliga aktier har betalats med likvida medel. Ökning antal Ökning av Totalt Datum aktier aktiekapital aktiekapital Kvotvärde 2005 Bildande , Nyemission , Split , Nyemission , Nyemission ,02 1) Nyemission i samband med att bolaget omvandlades till ett publikt aktiebolag. 2) Riktad nyemission till begränsat antal investerare som tillförde bolaget kronor. 3) Riktad nyemission inför notering på AktieTorget som tillförde bolaget kronor. 18

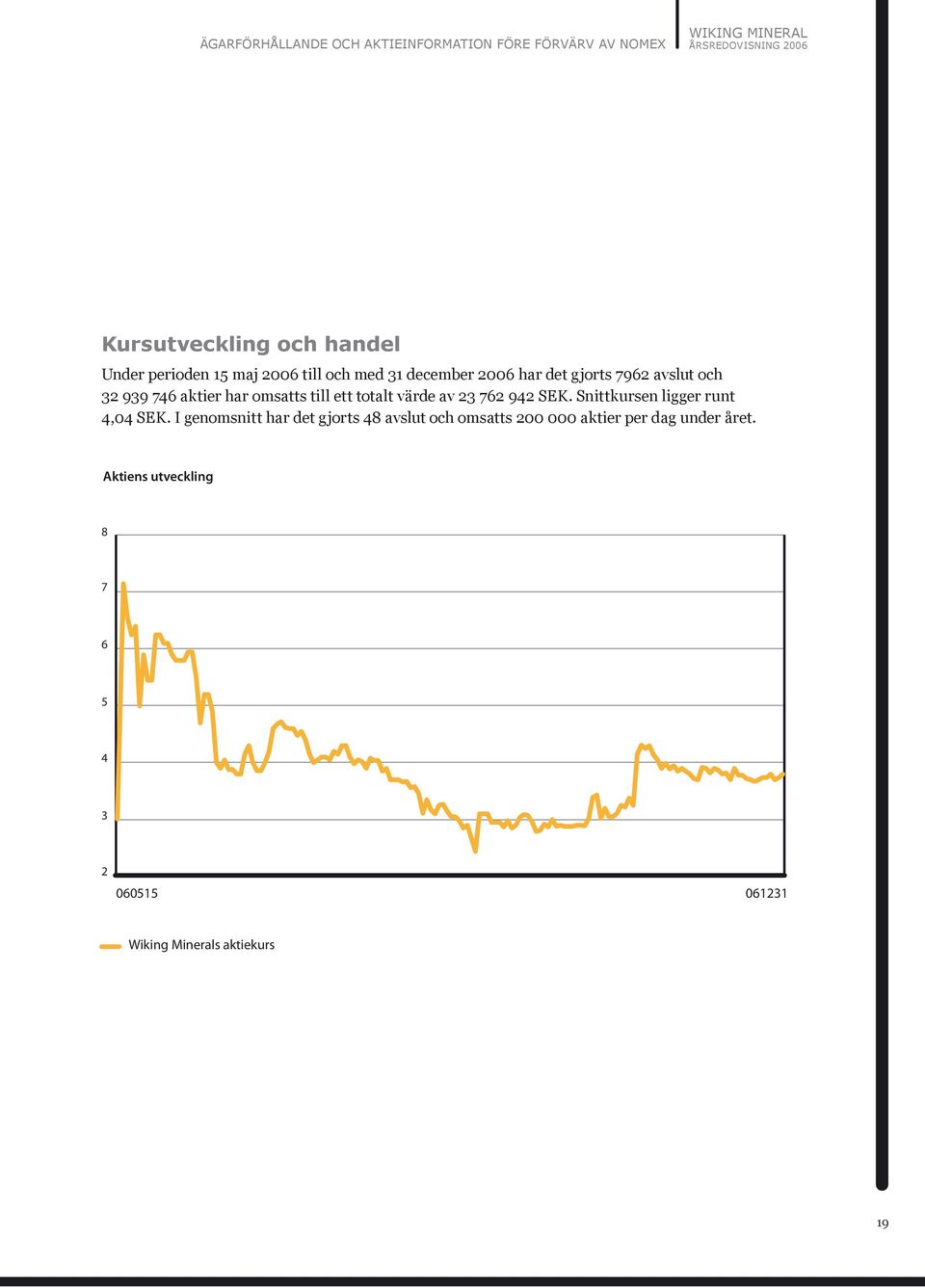

20 ÄGARFÖRHÅLLANDE OCH AKTIEINFORMATION FÖRE FÖRVÄRV AV NOMEX WIKING MINERAL Kursutveckling och handel Under perioden 15 maj 2006 till och med 31 december 2006 har det gjorts 7962 avslut och aktier har omsatts till ett totalt värde av SEK. Snittkursen ligger runt 4,04 SEK. I genomsnitt har det gjorts 48 avslut och omsatts aktier per dag under året. 19

21 WIKING MINERAL HÄNDELSE EFTER RÄKENSKAPSÅRETS UTGÅNG FÖRVÄRV AV NOMEX HÄNDELSE EFTER RÄKENSKAPSÅRETS UTGÅNG FÖRVÄRV AV NOMEX Verksamhetsbeskrivning Nomex är ett prospekteringsföretag med knappt 200 aktieägare, Edelfors A/S är huvudägare (41 procent). Företaget bildades 2003 och har varit inriktat mot mineralprospektering sedan mitten av Nomex bildar en koncern med moderbolaget Noble Metals Exploration AB (nomex) (publ) samt dotterbolagen Mineralprospektering i Bergslagen AB ( MiB ) och Strategic Minerals AB ( SM ). Affärsidé och organisation Nomex har intressen i både norra och södra Sverige. Framförallt Bergslagen är ett område som Nomex fokuserar och tror mycket på när det gäller malmletning. Projekten är riktade mot rena guldförekomster och basmetallförekomster med ädelmetaller samt mot uran och sällsynta jordartsmetaller (REE). Nomex under sökningstillstånd ligger inom områden som bedöms ha god potential för malmfyndigheter. Nomex projektportfölj består av 19 undersökningstillstånd med en total areal av cirka hektar. Nomex två dotterbolag, Mineralprospektering i Bergslagen AB och Strategic Minerals AB, står för sex respektive fyra undersökningstillstånd. Strategic Minerals ägs till 67 procent av Nomex och 33 procent av Teena International NV. Nomexkoncernen har inga anställda. 20

22 NOMEX PROJEKTPORTFÖLJ WIKING MINERAL NOMEX PROJEKTPORTFÖLJ PROJEKT ÄGANDE FAS AREAL (HA) LÖPER UT MINERALER Bersummen nr 1 (SM) REE, U Nordmark nr 1 (MiB) Au, Ag, Cu, Pb, Zn Nordmark nr 2 (MiB) Cu, Pb, Zn Nordmark nr 3 (MiB) Cu, Pb, Zn Nordmark nr 4 (MiB) Pb, Zn, Cu Nordmark nr 5 (MiB) Au, Ag, Cu, Pb, Zn Nordmark nr 6 (MiB) n/a Bunsås nr Au, Cu, Ag Gocksen nr Au, Cu, Ni Gustavsberg nr 1 (SM) REE, U Hässjaberg nr Au, Co, Cu, Pd, Ni Klockartorpet (SM) REE, U Silleråsen nr Cu, Au, As Storstreck Cu, Pd, Zn Sunnansjö Au Svartberget Au Sågmur nr Zn, Pb, Ag Sörberget Au Trostad (SM) REE, U Nomex Beskrivning av de olika undersökningsområdena Bersummen Fas 1 Rättighet (%) 67 Mineraler REE, U Areal (ha) 25 Giltigt t.o.m Område Västerviks kommun Förhöjd radioaktivitet är spårad längs en sträcka av 400 meter. Magnetiska och elektromagnetiska (VLF) kartor, tagna från flyg, finns över området. Under en uran prospekteringskampanj på 70-talet gjordes mindre undersökningar som huvudsakligen mätte gammaradioaktivitet. Nordmark Fas Nordmark nr 1, Fas 1-2 Nordmark 2-6, Fas 1 Rättighet (%) 100 Mineraler Au, Ag, Cu, Pb, Zn Areal (ha) Giltigt t.o.m. Se tabell Område Filipstads kommun och Ljusnarsberg kommun 21

23 WIKING MINERAL NOMEX PROJEKTPORTFÖLJ Rolf Larsson besiktigar borrningsarbetena vid Långsele. Samtliga Nomex Nordmarksinmutningar (nr 1-6) har tidigare ingått i Boliden Minerals projektportfölj. Nordmark nr 1 Inom området finns förekomster som tidigare brutits inom; Silverbergsfallet, Björnbergsfältet och Ulrikagruvan. Den dominerande bergarten inom området är en kvartskeratofyrisk, natrondominant till alkaliintermediär metavulkanit. Övriga bergarter inom området är ospecificerade metavulkaniter, metasediment, urkalksten, gabbro samt granit. Två större förkastningszoner löper genom området. I området har identifierats två betydande horisonter med sulfidmalmsförekomster. Kraftiga mineralomvandlingar har rapporterats från fältundersökningar. Nordmark nr 2 De ur malmsynpukt viktigaste bergarterna inom området är framförallt ett metasediment med lager av felsisk metavulkanit och med skarninblandning samt urkalksten och felsisk metavulkanit även gabbro förekommer inom området. Tidigare bearbetade gruvor inom området är Lahällgruvorna, Fallgruvorna, Myssbergsgruvan, Lindhöjdens gruvområde, Getbergsgruvan med flera. Inom koncessionsområdet finns ett stort antal sulfidmineraliseringar samt några järnmineraliseringar. Nordmark nr 3 Berggrunden inom området består främst av en svart glimmerskiffer med ett rikligt inslag av spilitiska metabasalter och metabasiter (grönsten). Även en förekomst av urkalksten uppträder inom området. Ett antal tidigare bearbetade gruvor återfinns inom kalkstensområdet på den så kallade. Gruvåsen samt några enstaka inom glimmerskiffer- och metabasitområdena. Samtliga gruvor består av sulfider. Två större tektoniska zoner genomlöper området. Nordmark nr 4 Berggrunden inom området består i huvudsak av en skiktad felsisk vulkanit. Inom området ligger ett flertal bly-, zink- och kopparmineraliseringar (Svepagruvan, Blygruvan, Drömgruvan, Lilla Kumlan med flera) samt ett antal järnmineraliseringar. Nordmark nr 5 Området ligger på ett sönat utmål. Den tidigare gruvan kallades Drömgruvan (utmål lagt 1940 på bly), sönat Nordmark nr 6 Området ligger inom undersökningstillståndet Nordmark nr 4. Bunsås nr 2 Fas 1 Rättighet (%) 100 Mineraler Cu, Ag, Au Areal (ha) 16 Giltigt t.o.m Område Sandvikens kommun Undersökningsområdet ligger 10 kilometer väst 22

24 NOMEX PROJEKTPORTFÖLJ WIKING MINERAL om Sandviken. Inom området finns en gammal koppargruva som öppnades Sedan dess har gruvverksamheten varit aktiv periodvis. Gruvan stängdes Under 20- och 30-talet utförde företaget Boliden stenblocksspårning, jord undersökning och borrade 18 diamantborrhål i området. De borrhål som analyserades visade följande resultat: Hål nr. Bredd (m) Cu (%) Zn (%) Ag (ppm) Au (ppm) 2 5,8 0,4 1,1 11,0 0,3 3 1,1 0,6 15,2 30,0 0,2 5 7,1 0,4 2,4 10,0 0,4 6 14,7 0,5 1,2 15,0 0,6 7 8,4 0,6 1,7 19,0 0,6 8 4,2 0,3 0,2 14,0 0,2 9 4,8 0,2 2,1 12,0 0,1 10 7,7 0,3 1,0 13,0 0,2 11 7,2 0,0 0,2 0,1-12 1,8 0,3 3,6 36,0 0,3 13 0,8 0,2 3,7 43,0 0,4 14 1,4 0,1 1,0 9,0 0,2 18 5,0 0,4 0,7 20,0 0,4 Gocksen nr 2 Fas 1 Rättighet (%) 100 Mineraler Au, Cu, Ni Areal (ha) 16 Giltigt t.o.m Område Sandvikens kommun Enligt den geologiska kartan finns sulfid- och järnmineraliseringar i ett stråk nordost om Hamrångefjärden. Området kring Hamrångefjärden är intressant ur prospekteringssynpunkt, eftersom det där finns olika typer av mineraliseringar i vitt skilda bergarter. Enligt den geologiska kartan finns till exempel sulfidmineraliseringar (till viss del guldförande) i ett stråk nord och nordost om Hamrångefjärden bestående av vulkaniter och sediment. Öster om Hamrångefjärden finns en molybdenmineralisering i granit och öster om Gocksen finns en järnmineralisering i anslutning till en ådergnejsomvandlat granit alternativt ett metasediment. Järnmineraliseringar har även påträffats i vulkaniter norr om Hamrångefjärden. Undersökningsområdet består av en cirka 1x1,5 kilometer stor magnetiskt anomal struktur vars södra del är elektriskt ledande. Enligt den geologiska kartan består strukturen av gabbro. Gustavsberg Fas 1 Rättighet (%) 67 Mineraler REE, U Areal (ha) 80 Giltigt t.o.m Område Västerviks kommun Området ligger 30 kilometer nordväst om Västervik. Flygmagnetiska mätningar (magnetiska och elektromagnetiska) finns över området. Berggrunden består av granit och gnejs. Den flygmagnetiska kartan visar en magnetisk djupanomali som troligen tillhör den sedan tidigare kända Djupedalsmineraliseringen. 23

25 WIKING MINERAL NOMEX PROJEKTPORTFÖLJ Hässjaberg nr 3 Fas 1-2 Rättighet (%) 50 Mineraler Au, Co, Cu, Pd, Ni Areal (ha) 250 Giltigt t.o.m Område Ljusdals kommun Blockletning har resulterat i upptäckten av 10 mineraliserade block. Mineraliseringen är dels kompakt, dels uppträder den som en impregnation. Dominerande sulfidmineral är arsenikkis. Det rikaste blocket visade sig hålla 15,9 g/t guld samt 0,33 procent koppar, 0,24 procent nickel, 200 ppb palladium och 0,13 procent kobolt. Analyser av övriga block (7 stycken) med svag arsenikkisimpregnation visade mellan 0,4 och 8,0 g/t medan analyserna av sex prov från block med ingen, eller endast spår av arsenikkis, gav mellan 0,1 och 4,5 g/t guld. Geofysiska mätningar som utförts i området har resulterat i indikationer på elektriska ledare i berggrunden. Under år 2006 har fortsatta prospekteringsarbeten pågått, arbetet har väsentligt utökats till följd av det fynd som gjordes i slutet av 2005 då guld i fast klyft lokaliserades under endast ett cirka metertjockt moräntäcke cirka 300 meter från de ursprungliga blockfynden. Hällen sprängdes och provtogs för analys. IGE AB har underrättat Nomex om att bland annat guld med halter upp till cirka 28 g/t guld konstaterats vid analyser av hällen. Bergarten har visat sig bestå av huvudsakligen gnejs, men också med skarniga partier och mineraliseringen utgjordes av arsenikkis och kopparkis. Klockartorpet Fas 1 Rättighet (%) 67 Mineraler REE, U Areal (ha) 77 Giltigt t.o.m Område Västerviks kommun Johnsonbolaget gjorde en del undersökningar i området på 50-talet, bland annat utfördes borrningar och provdiken sprängdes. Fyndigheten består av radioaktiva tungsandshorisonter i väl blottad kvartsit. Malmmineralen sitter i sprickor och sliror. Dessa är inte sammanhängande men uppträder på en sträcka av cirka 1 kilometer. Analyser visar på uranhalter mellan 0,02 0,07 procent. Ett prov har även analyserats på några av de sällsynta jordartsmetallerna: CeO2 0,94 procent, La2O3 0,38 procent, Nd2O3 0,12 procent, Sm2O3 0,06 procent. Blockfynd från Hässjaberg. 24

26 NOMEX PROJEKTPORTFÖLJ WIKING MINERAL Silleråsen nr 2 Fas 1 Rättighet (%) 100 Mineraler Cu, Au, As Areal (ha) 154 Giltigt t.o.m Område Ljusdals kommun Området ligger 12 kilometer nordnordväst om Los. Området innehåller malmkvartsitblock med svaga guldhalter. Ett stenblock innehöll 0,58 g/t guld och ett annat 0,33 g/t guld och mer än 1 procent arsenik. Storstreck Fas 2 Rättighet (%) 100 Mineraler Cu, Pd, Zn Areal (ha) 250 Giltigt t.o.m Område Hofors kommun Storstrecksfältet är beläget cirka 5 kilometer sydost om Hofors i den nordöstra delen av bergslagen. Inom området finns ett antal nedlagda järnmalmsgruvor. Gruvdrift har bedrivits i området från 1600-talet och upphörde 1966 med att Storstrecksgruvan stängdes. Malmerna är av två typer, dels magnetitmalm i kalksten dels järnmalm i skarn. Gruvorna i Storstrecksfältet håller förutom järn även ställvis höga halter av zink, bly och silver. Koppar och arsenik har även påträffats vid några av gruvorna. De gruvor som finns inom Storstrecksfältet är i ordning från norr till sydost och samtliga gruvor innehåller malmtypen järnoxider: Namn Sänkmossegruvan Afzegruvan Storstreckgruvan Edskegruvan Isakgruvan Sjöströmsgruvan Forsbackagruvan Element Fe, Mn, As Fe, Mn, Pb, Zn, As, Cu Fe, Pb, Zn Fe, Pb, Zn Fe, Pb, Zn, Ag, As, Cu Fe, Mn, Pb, Zn, Ag Fe, Pb, Zn, Ag, Cu Sänkmosse-, Afze-, Storstrecks- och Edskegruvorna har inte undersökts på utbredningen av sina zink/bly/silver/arsenikmineraliseringar. Svenska Kullagerfabriken (SKF) bröt under många år järnmalm i Hoforstrakten. Brytningen upphörde Under drivning av en undersökningsort i början av 60-talet på 100 meters nivån i Isaksgruvan påträffades en bly-zink/silver fyndighet. En uppföljande undersökning omfattade ett schakt samt en undersökningsort på 60 meter och ett mindre provuttag på 90 meters avvägning (djup). Analysvärden förekommer från dessa tidiga undersökningar men uppgifter om mäktighet saknas. År 1980 beslöt AB Statsgruvor som då hade inmutat bland annat Storstrecksfältet att genom LKAB AB utföra sju stycken relativt korta borrhål under Isakgruvans dagbrott. Det djupaste hålet skar malmen på 60 meters djup. Borrningarna täckte ett område 60 meter långt och 40 meter djupt. Resultatet blev att AB Statsgruvor planerade att bryta den påträffade malmen och frakta den till sitt anrikningsverk i Stollberg. Emellertid tog malmen i Stollberg slut ungefär samtidigt och deras anrikningsverk där stängde vilket i sin tur fick till följd 25

27 WIKING MINERAL NOMEX PROJEKTPORTFÖLJ Geologiska resonemang på Wiking Minerals kontor i Boliden. Från vänster: Ivan Isaksson, Claes Levin, Rolf Larsson och Bo Hedberg. att Isakgruveprojektet lades ner. Halterna är ungefär detsamma från 80-talets borrningar som från analyserna vid 60-talets ortdrivning. Kartor visar att kroppen har en brant fältstupning mot sydväst. På gruvkartorna, som förvaras hos Bergsstaten i Falun, finns angivet förekomst av blyglans på 180 meters nivån i kroppens fältstupning, det vill säga kroppen har indikerats ner till åtminstone 180 meters avvägning undersökte NSG området öster om Forsbackagruvan med glesa IP-profiler samt enstaka borrtraktorprofiler för bergyteprovtagning. Härvid påträffades bly/zinkmineraliserade zoner och starkt kaolinvittrad berggrund. Under hösten 2005 genomförde Nomex viss borrning i området och en utvärdering över projektets potential är avsedd att genomföras under Sunnansjö Fas 1 Rättighet (%) 100 Mineraler Au Areal (ha) Giltigt t.o.m Område Åsele kommun Fyndigheter i Guldlinjen i Västerbotten, den regionala förkastningsspricka från nordvästra Lappland till Bottenviken, är idag föremål för omfattande prospektering med en rad konstaterade mineraliseringar, detta har också påskyndat intresset för Nomex undersökningsområden; Sunnansjö, Svartberget och Sörberget. På geologiska och geofysiska grunder har några områden i Åseletrakten kunnat avgränsas och IGE har begärt undersökningstillstånd hos Bergsstaten för dessa områden tillsammans med partner, de aktuella områdena ansluter på ett intressant sätt till de uppslag och konstaterade mineraliseringar som finns sedan tidigare i området/regionen. IGE har tidigare haft ett engagemang i regionen tillsammans med Lappland Goldminers AB, ett projekt som numer ägs fullt ut av Lappland Goldminers AB. Objektet är beläget cirka 20 kilometer norr om Åsele i Åsele kommun, Västerbottens län. Området ligger i en nordostlig tektonisk zon. Inom zonen finns elektriskt ledande stråk som även är något magnetiska. Berggrunden inom området består av metagråvacka som i öster gränsar mot en granitisk intrusivbergart. På kartorna från den storregionala bäcktorvprovtagningen över Västerbottens län, framträder området med anomala halter av elementen bly, zink, silver, nickel och koppar. Åtta kilometer sydost om undersökningsområdet (alltså i istransportriktningen) har det påträffats ett antal guldförande skarnblock. Det finns chans att dessa blockfynd kan komma från området Sunnansjö eller att liknande mineraliseringar kan finnas i området. 26

28 NOMEX PROJEKTPORTFÖLJ WIKING MINERAL Svartberget Fas 1 Rättighet (%) 100 Mineraler Au Areal (ha) 677 Giltigt t.o.m Område Åsele kommun Området är beläget cirka 35 kilometer nordost om Åsele i Åsele kommun, Västerbottens län. I samband med blocksökning i området påträffades i området några block innehållande zink och koppar samt med något förhöjd halt av vanadin, dessutom hade det ena zinkblocket även något förhöjd halt av palladium. Sågmur nr 2 Fas 2 Rättighet (%) 100 Mineraler Zn, Pb, Ag Areal (ha) 875 Giltigt t.o.m Område Sandvikens kommun Inom undersökningsområdet finns en nedlagd gruva som var i drift under perioden då sammanlagt ton järnmalm och ton zinkmalm bröts. Orsaken till att gruvdriften lades ner var anrikningsproblem med den sulfidrika järnmalmen. Zinkmalmen har i en gammal gruvkartbeskrivning uppgivits hålla 34,3 procent zink, 20.1 procent bly, 300g/t silver och 12,8 procent järn. Halterna är extremt bra och det rör sig sannolikt om väl handskrädd malm. I en publik ation från 1988 anges att malmen skall ha hållit upp till 5,9 procent zink, 15 procent bly samt ställvis höga halter av silver, g/t. Den rikaste delen av järnmalmen håller procent järn, huvudsakligen som magnetit. Gruvan ägdes av Aktiebolaget Sågmurgruvan som 1953 uppgick i Fagersta Bruks AB. På 1970-talet ägdes gruvan av Fagersta AB. På 1980-talet inmutades området av Boliden AB som över ett område på cirka 350 x 500 meter utförde markmagnetiska mätningar samt borrade 7 kärnborrhål. Bolidens arbete inriktades på den delvis brutna järnmalmskroppen. Resultaten av Bolidens undersökningar är endast delvis kända. Ett av borrhålen som skär strax under den gamla gruvan har övertvärat två sektioner med intressanta halter: 5,3 meter med 75 g/t silver, 0,44 procent zink och 5,8 procent bly samt 6 meter med 167 g/t silver, 2,1 procent zink och 4,38 procent bly. Boliden provtog även varphögarna kring gruvan med följande resultat: 70 g/t silver, 3,0 procent zink och 3,4 procent bly. Från de markmagnetiska mätningar Boliden utförde framkommer ett större anomaliområde i strykningsriktningen. Detta är betydligt större än indikationerna vid Sågmurgruvan och kan alltså tyda på en större mineralisering än vid gruvan. Anledningen till att magnetiska mätningar gjordes var att sulfiderna tycks följa järnmalmen. Under senare år har en slingrammätning gjorts i området samt ytterligare cirka 20 kärnborrhål borrats. Det visade sig att slingramen fungerade dåligt på grund av att en telekabel är nedgrävd i området och råkar 27
