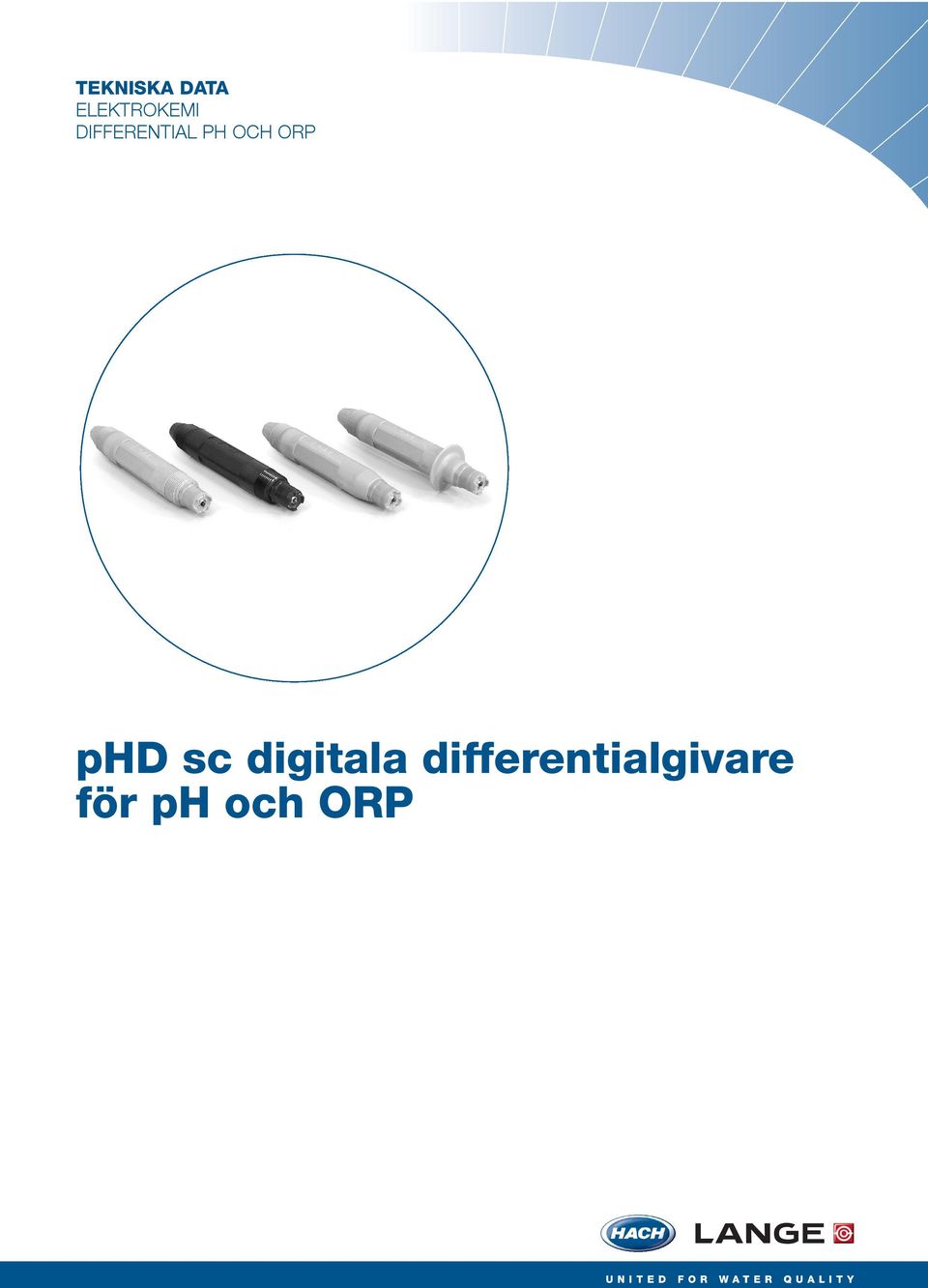

1 TEKNISKA DATA ELEKTROKEMI phd sc digitala differentialgivare för ph och ORP

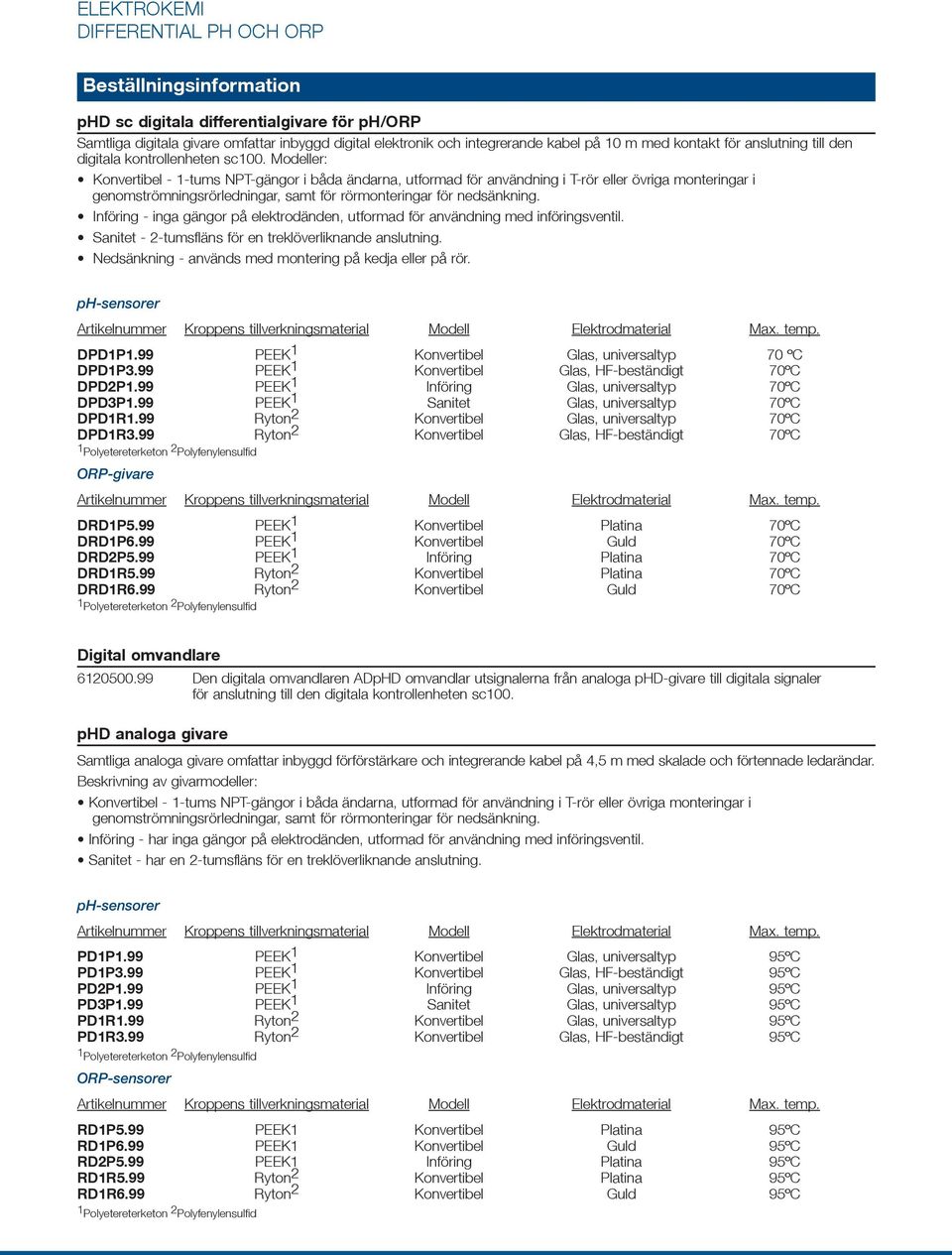

2 ELEKTROKEMI Beställningsinformation phd sc digitala differentialgivare för ph/orp Samtliga digitala givare omfattar inbyggd digital elektronik och integrerande kabel på 10 m med kontakt för anslutning till den digitala kontrollenheten sc100. Modeller: Konvertibel - 1-tums NPT-gängor i båda ändarna, utformad för användning i T-rör eller övriga monteringar i genomströmningsrörledningar, samt för rörmonteringar för nedsänkning. Införing - inga gängor på elektrodänden, utformad för användning med införingsventil. Sanitet - 2-tumsfläns för en treklöverliknande anslutning. Nedsänkning - används med montering på kedja eller på rör. ph-sensorer DPD1P1.99 PEEK 1 Konvertibel Glas, universaltyp 70 ºC DPD1P3.99 PEEK 1 Konvertibel Glas, HF-beständigt 70ºC DPD2P1.99 PEEK 1 Införing Glas, universaltyp 70ºC DPD3P1.99 PEEK 1 Sanitet Glas, universaltyp 70ºC DPD1R1.99 Ryton 2 Konvertibel Glas, universaltyp 70ºC DPD1R3.99 Ryton 2 Konvertibel Glas, HF-beständigt 70ºC ORP-givare DRD1P5.99 PEEK 1 Konvertibel Platina 70ºC DRD1P6.99 PEEK 1 Konvertibel Guld 70ºC DRD2P5.99 PEEK 1 Införing Platina 70ºC DRD1R5.99 Ryton 2 Konvertibel Platina 70ºC DRD1R6.99 Ryton 2 Konvertibel Guld 70ºC Digital omvandlare Den digitala omvandlaren ADpHD omvandlar utsignalerna från analoga phd-givare till digitala signaler för anslutning till den digitala kontrollenheten sc100. phd analoga givare Samtliga analoga givare omfattar inbyggd förförstärkare och integrerande kabel på 4,5 m med skalade och förtennade ledarändar. Beskrivning av givarmodeller: Konvertibel - 1-tums NPT-gängor i båda ändarna, utformad för användning i T-rör eller övriga monteringar i genomströmningsrörledningar, samt för rörmonteringar för nedsänkning. Införing - har inga gängor på elektrodänden, utformad för användning med införingsventil. Sanitet - har en 2-tumsfläns för en treklöverliknande anslutning. ph-sensorer PD1P1.99 PEEK 1 Konvertibel Glas, universaltyp 95ºC PD1P3.99 PEEK 1 Konvertibel Glas, HF-beständigt 95ºC PD2P1.99 PEEK 1 Införing Glas, universaltyp 95ºC PD3P1.99 PEEK 1 Sanitet Glas, universaltyp 95ºC PD1R1.99 Ryton 2 Konvertibel Glas, universaltyp 95ºC PD1R3.99 Ryton 2 Konvertibel Glas, HF-beständigt 95ºC ORP-sensorer RD1P5.99 PEEK1 Konvertibel Platina 95ºC RD1P6.99 PEEK1 Konvertibel Guld 95ºC RD2P5.99 PEEK1 Införing Platina 95ºC RD1R5.99 Ryton 2 Konvertibel Platina 95ºC RD1R6.99 Ryton 2 Konvertibel Guld 95ºC

3 Mått Konvertibel modell Modell för införing 35.4 mm (1.36 inches) 35.4 mm (1.36 inches) 26.7 mm (1.05 inches) mm (2.34 inches) 29.5 mm (1.16 inches) mm (1.54 inches) mm (9.14 inches) mm (10.68 inches) 26.7 mm (1.05 inches) 49.8 mm (1.96 inches) mm (2.34 inches) mm (1.54 inches) mm (9.14 inches) mm (10.68 inches) 29.5 mm (1.16 inches) Sanitetsmodell Modell för nedsänkning 54.6 mm (2.15 inches) 54.6 mm (2.15 inches) 43.9 mm (1.73 inches) mm (2.34 inches) mm (1.54 inches) 29.5 mm (1.16 inches) 49.8 mm (1.96 inches) mm (9.14 inches) mm (10.68 inches) 34.8 mm (1.37 inches) 26.7 mm (1.05 inches) 59.4 mm (2.34 inches) 29.5 mm (1.16 inches) 4.5 mm (0.179 inches) 57.2 mm (2.25 inches) 35.8 mm (1.41 inches) mm (10.42 inches) mm ( inches) 32.8 mm (1.29 inches) Digital omvandlare mm (1.35 inches) mm (7.25 inches) Analog konvertibel modell Analog modell för införing Analog sanitetsmodell

4 ELEKTROKEMI Teknisk specifikation ph-sensorer De flesta ph-tillämpningar är inom mätområdet 2,5 till 12,5 ph. En phd sc differentialgivare för ph-mätning från Hach Lange med processelektrod av glas, fungerar utomordentligt väl inom detta mätområde. Ett fåtal industriella tillämpningar kräver exakta mätvärden under 2 eller över 12 ph. Var vänlig kontakta vår avdelning för teknisk support för vidare detaljer om du behöver hjälp med dylika tillämpningar. Mätområde -2 till 14 ph Noggrannhet ± 0,01 ph Stabilitet 0,03 ph per 24 timmar, icke-ackumulerande Drifttemperatur Digital givare: -5 till 70ºC Analog givare med digital omvandlare: -5 till 105ºC Givare för nedsänkt montering: 0 till 50 ºC Flödesmängd Maximalt 3 m/sek. Högsta tillåtna tryck/temperatur Digital: 6,9 bar vid 70 ºC Analog: 6,9 bar vid 105 ºC Inbyggt temperaturelement NTC termistor 300 ohm för automatisk temperaturkompensering och temperaturmätning. Avstånd för dataöverföring Högst 100 m Högst m vid användning med en anslutningsbox. Givarkabel (inbyggd) Kabel med 4 ledare, en skärm och med hölje av polyuretan; för temperaturer upp till 105 ºC; standardlängd 10 m Material som kommer i kontakt med vätska PEEK eller Ryton (PVDF), saltbryga av motsvarande material med koppling av Kynar, processelektrod av glas, markelektrod av platina, och O-ringar av Viton (ph-givare med processelektrod av HF-beständigt glas (tillval) har en markelektrod av 316 rostfritt stål, och O-ringar av perfluoroelastomer. Kontakta tillverkaren för information om andra O-ringsmaterial som kommer i kontakt med väta.) Givare för ORP (Redox) För bästa möjliga mätresultat för ORP i lösningar som innehåller zink, cyanid, kadmium eller nickel, rekommenderar Hach användning av ORP-sensorn phd sc med guldelektrod som tillval. Mätområde till mv Noggrannhet ± 0,5 mv Stabilitet 2 mv per 24 timmar, icke-ackumulerande Drifttemperatur Digital givare: -5 till 70ºC Analog givare med digital omvandlare: -5 till 105ºC Givare för nedsänkt montering: 0 till 50ºC Flödesmängd Maximalt 3 m/sek. Högsta tillåtna tryck/temperatur Digital: 6,9 bar vid 70 ºC Analog: 6,9 bar vid 105 ºC Inbyggt temperaturelement NTC-termistor på 300 ohm - endast för temperaturmätning. Ingen automatisk temperaturkompensering nödvändig för ORP-mätningar. Avstånd för dataöverföring Högst 100 m Högst m vid användning med en anslutningsbox. Givarkabel (inbyggd) Kabel med 4 ledare, en skärm och med hölje av polyuretan; för temperaturer upp till 105 ºC; standardlängd 10 m Material som kommer i kontakt med vätska PEEK eller Ryton (PVDF), saltbryga av motsvarande material med koppling av Kynar, processelektrod av glas och platina (eller plast och guld), markelektrod av platina, och O- ringar av Viton. *Med reservation för ändringar.

5 Monteringshårdvara Montering vid sanitetstillämpningar (1) MH018S8SZ 316 SS Omfattar 2-tums sanitetsanpassat T-rör och extra kraftig klämma. Specialhuvud och packning av EPDM-förening levereras tillsammans med givaren, men kan även beställas separat. Rörkoppling (2) CPVC SS Omfattar 11/2-tums T-rör, specialanpassat rör för rörkoppling med adapter, förskruvning och låsring samt O-ring av Viton. Montering för införing (4) + (5) Digital Analog CPVC MH736M4MZ CPVC SS MH716M4MZ 316 SS Omfattar en 11/2-tums kulventil, 11/2-tums NPT-låsnippel, givaradapter med två O-ringar av Viton och torkare, förlängningsrör, röradapter, bakstycke och låsring. Nedsänkt montering Läs om montering för nedsänkning i det tekniska databladet. Hårdvara. Montering i flöde (3) MH334N4NZ CPVC MH314N4MZ 316 SS Omfattar ett 1-tums T-rör av standardtyp.

6 ELEKTROKEMI DOC Jun04 DR LANGE AB Vinthundsvägen 159A S Sköndal Tel. +46(0) Fax +49 (0) info@hach-lange.se
