Installations- och användarmanual Biokamin Magne

Transkript

1 Installations- och användarmanual Biokamin Magne

2 Innehåll Allmänt Bygganmälan Bärande underlag Eldstadsplan Skorsten Tillförsel av förbränningsluft Montering av ben Installationsavstånd till väggar och tak Eldningsinstruktion Rengöring Garanti Importör Allmänt Produkttyp: Kamin eldad med fasta bränslen Typbeteckning: Biokamin Magne Typ enligt standard: EN Tillverkare: CIANG Stoves Limited Tillverkningskontroll av godkänt organ: TÜV (NB 0036) CO-emission: 0,17% Krav på rökkanal: Skorstenen vara dimensionerad för minst 350 C. Varning! I drift blir vissa ytor på kaminen mycket varma och kan förorsaka brännskador vid beröring. Var också uppmärksam på den kraftiga värmestrålningen genom luckglaset. Om brännbart material placeras närmare än angivet säkerhetsavstånd och inte värmesänkande åtgärder tagits kan brand förorsakas. Pyreldning kan orsaka hastig gasantändning med risk för både materiella skador och personskador som följd. Observera! Husägaren står själv ansvarig för att föreskrivna säkerhetskrav är uppfyllda och för att installationen blir inspekterad av en kvalificerad kontrollant. Skorstensfejarmästaren skall informeras om installationen eftersom den medför ändrat sotningsbehov. Vid de första tillfällena kaminen använd kan en illaluktande odör uppkomma. Det är normalt och

3 försvinner med tiden. Bygganmälan För installation av eldstad och uppförande av skorsten fordras att en bygganmälan inlämnas till vederbörande byggnadsnämnd. För råd och anvisningar angående bygganmälan rekommenderas kunden att rådfråga byggnadsnämnden i kommunen. Bärande underlag Kontrollera att träbjälklaget har tillräcklig bärighet för kamin med skorsten. Kaminen och skorstenen kan normalt placeras på ett vanligt träbjälklag i ett enfamiljshus, om totalvikten inte överstiger 350 kg. Eldstadsplan För att skydda golvet mot eventuellt utfallande glöd skall kaminen placeras på ett eldstadsplan. Är golvet under kaminen brännbart måste det skyddas av ett obrännbart material som täcker minst 300 mm framför luckan på kaminen och 100 mm utmed sidorna. Eldstadsplanet kan bestå av natursten, betong eller av minst 0,7 mm plåt.

4 Skorsten Innan skorstenen monteras skall medföljande anslutningsstos fästas på kaminen. Använd medföljande skruvar. Det rekommenderas ett skorstensdrag på minst 12 Pa. Draget påverkas främst av längden och arean på skorstenen, men även av hur trycktät den är. Minsta rekommenderade skorstenslängd är 3,5 m och lämplig diameter är normalt 150 mm, eller motsvarande yta när det gäller kvadratisk eller rektangulär rökgasgång. Är skorstenen kortare än 4,5 meter rekommenderas istället 175 mm i skorstensdimension, men det är inget krav. Var noggrann med att kontrollera att skorstenen är tät och att inga läckage förekommer runt sotluckor och vid röranslutningar. Observera att en rökkanal med skarpa böjar och horisontell dragning reducerar draget i skorstenen. Maximal horisontell rökkanal är 1 m, förutsatt att den vertikala rökkanalslängden är minst 5 m. Rökkanalen skall kunna sotas i hela sin längd och sotluckorna skall vara lätt åtkomliga. Tillförsel av förbränningsluft En vedkamin förbrukar mycket syre vid förbränningen. En korrekt installerad kamin ger en effektiv naturligt ventilation till hemmet. Luften till braskaminen kan behöva tillföras via en ventil i ytterväggen i det rum där braskaminen står.

5 Använd ej någon form av produkt som skapar undertryck i huset efter installation av denna kamin då det kan påverka draget negativt, särskilt i välisolerade hus. Montering av ben Fötterna ligger vid leverans inpackade i eldstaden. Öppna upp och ta ut dessa. Det rekommenderas att två personer hjälps åt vid monteringen av fötterna. Det ligger också med skruvar (av längre modell) som kan fästas nertill på benen och användas som ställskruvar för att få en stadig kamin i det fall underlaget inte är helt plant. Installationsavstånd till väggar och tak Kaminen skall placeras så att det finns ett fritt luftat utrymme bakom kaminen som är på minst 35 cm om material bakom kaminen är av brännbart material. På sidorna gäller att brännbart inte bör placeras närmare än 30 cm från kaminen. Framtill skall det finnas ett fritt utrymme på minst 80 cm. Ovan kaminen skall det vara minst 100 cm till brännbart material. Avstånd till brännbart kan minskas genom att strålningsskydd monteras. Det kan t.ex. vara en plåt som monteras mellan kaminen och brännbart material. En luftspalt mellan plåt och kamin skall säkerställas. Det går även att montera CE-märkta brandskyddsskivor där det av egenskapsdeklaration för skivorna framgår deras förmåga att sänka temperaturen. En mineritskiva är inte en sådan skiva men sänker även den naturligtvis temperaturen, dock ej på ett

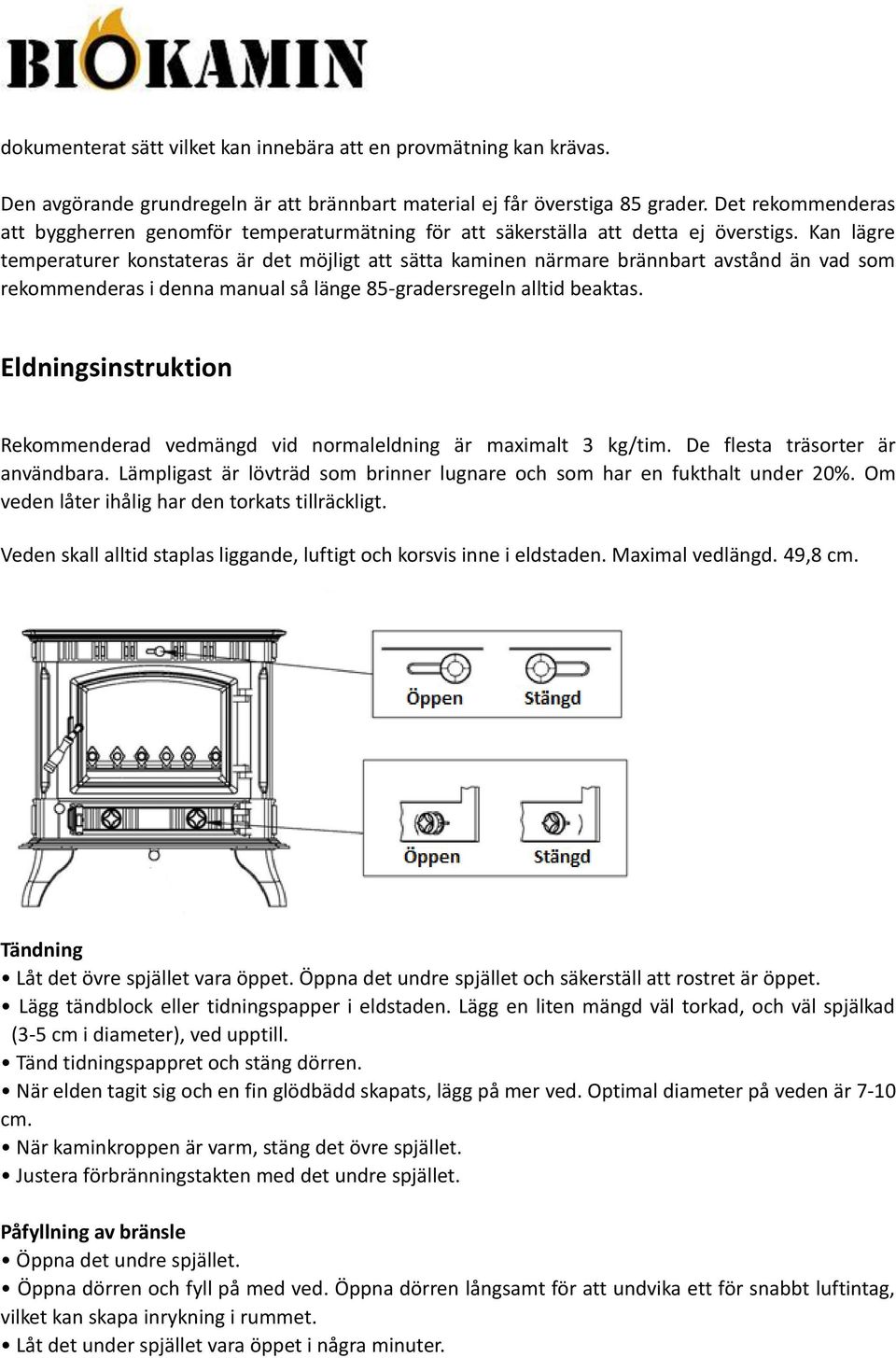

6 dokumenterat sätt vilket kan innebära att en provmätning kan krävas. Den avgörande grundregeln är att brännbart material ej får överstiga 85 grader. Det rekommenderas att byggherren genomför temperaturmätning för att säkerställa att detta ej överstigs. Kan lägre temperaturer konstateras är det möjligt att sätta kaminen närmare brännbart avstånd än vad som rekommenderas i denna manual så länge 85-gradersregeln alltid beaktas. Eldningsinstruktion Rekommenderad vedmängd vid normaleldning är maximalt 3 kg/tim. De flesta träsorter är användbara. Lämpligast är lövträd som brinner lugnare och som har en fukthalt under 20%. Om veden låter ihålig har den torkats tillräckligt. Veden skall alltid staplas liggande, luftigt och korsvis inne i eldstaden. Maximal vedlängd. 49,8 cm. Tändning Låt det övre spjället vara öppet. Öppna det undre spjället och säkerställ att rostret är öppet. Lägg tändblock eller tidningspapper i eldstaden. Lägg en liten mängd väl torkad, och väl spjälkad (3-5 cm i diameter), ved upptill. Tänd tidningspappret och stäng dörren. När elden tagit sig och en fin glödbädd skapats, lägg på mer ved. Optimal diameter på veden är 7-10 cm. När kaminkroppen är varm, stäng det övre spjället. Justera förbränningstakten med det undre spjället. Påfyllning av bränsle Öppna det undre spjället. Öppna dörren och fyll på med ved. Öppna dörren långsamt för att undvika ett för snabbt luftintag, vilket kan skapa inrykning i rummet. Låt det under spjället vara öppet i några minuter.

7 Justera därefter förbränningstakten till önskad nivå med det undre spjället. Öppna och stäng alltid luckan sakta och försiktigt för att förhindra inrykning p.g.a. tryckförändringar i eldstaden. Viktigt! Det är viktigt att det snabbt börjar brinna i vedträden, något som säkerställs genom god tillförsel av luft. Reglera spjällen under eldning så att bästa slutförbränning sker. Det skall synas lågor högt upp i eldstaden. Om det ryker annat än vit rök kalla dagar (vattenånga) eldas det på felaktigt sätt eller så är veden inte är tillräckligt torr! Det är en stark rekommendation att Du inte lämnar kaminen tänd på natten och eldar den långsamt genom närapå strypt lufttillförsel (pyreldning). Det är inte bra för miljön eftersom de skadliga gaserna i bränslet inte brinner upp vid låga temperaturer och riskerar dessutom tjärbildning i kaminen och skorstenen. Om Du eldar med fuktig ved så kommer mycket energi att åtgå till att tvinga ut vätan ur veden utan att särskilt mycket värme kommer kaminen och rummet till godo. Denna typ av dålig förbränning skapar också onödig sot- och tjärbildning. Elda därför alltid med väl torkad ved! Asktömning Skaka ur askan ur eldstaden då och då genom reglaget för rostret. Ett igensatt roster skapar en dålig förbränning. Töm asklådan minst en gång per dag under eldningssäsong eller så snart den är full. Låt aldrig asklådan blir överfylld!

8 Vid tömning av asklådan, använd gärna medföljande verktyg (se bilden ovan). Rengöring Kaminen är utrustad med en automatisk luftrengöring för dörrglaset. Luft sugs in ovan eldstaden och ner längs med insidan av glaset. Trots detta kommer en del sot alltid att fastna på glaset. Fukta en trasa eller pappershandduk med varmt vatten och doppa den i lite aska i eldstaden. Gnid det på glaset och tvätta därefter med rent vatten. Torka väl. Om sot trots detta finns kvar så använd glasrengöring anpassad för eldstäder. Kaminens yta är målad med värmebeständig färg. Ytan rengörs bäst genom försiktig dammsugning eller med torkning av en torr trasa. Om kaminen eldas hårt så kan den efter över tid anta en gråaktig ton. Detta kan dock lätt hanteras genom att spraya med sprayfärg avsedd för kaminer. Dörrens lister kommer att nötas ut med tiden och måste då bytas.

9 Garanti Garantin på Biokamin Magne är två år från leverans. Garantin gäller endast i det fall eldningsinstruktioner och övriga instruktioner (t.ex. gällande skorstenen) följts. Importör Agromatic Nordic Heating AB, org.nr
