1 K a bel i n s t a ll a t i o n s s y s t e m C a b l e Scout Smarta lösningar för kabeldragning

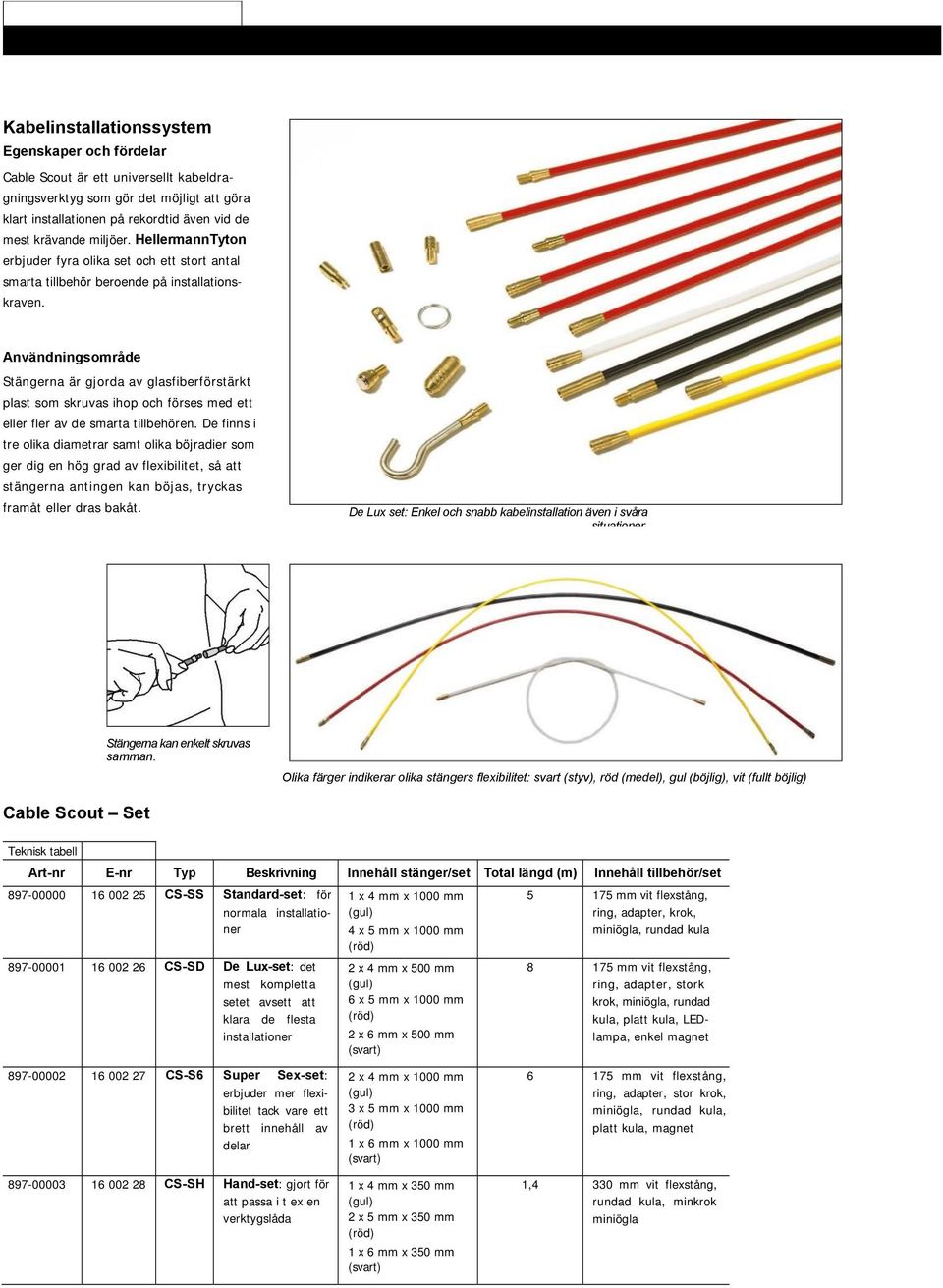

2 Kabel i n s t a ll a t i o n s s y s t e m Cable Scout Kabelinstallationssystem Egenskaper och fördelar Cable Scout är ett universellt kabeldragningsverktyg som gör det möjligt att göra klart installationen på rekordtid även vid de mest krävande miljöer. HellermannTyton erbjuder fyra olika set och ett stort antal smarta tillbehör beroende på installationskraven. Användningsområde Stängerna är gjorda av glasfiberförstärkt plast som skruvas ihop och förses med ett eller fler av de smarta tillbehören. De finns i tre olika diametrar samt olika böjradier som ger dig en hög grad av flexibilitet, så att stängerna antingen kan böjas, tryckas framåt eller dras bakåt. De Lux set: Enkel och snabb kabelinstallation även i svåra situationer Stängerna kan enkelt skruvas samman. Olika färger indikerar olika stängers flexibilitet: svart (styv), röd (medel), gul (böjlig), vit (fullt böjlig) Cable Scout Set Art-nr E-nr Typ Beskrivning Innehåll stänger/set Total längd (m) Innehåll tillbehör/set CS-SS Standard-set: för normala installationer CS-SD De Lux-set: det mest kompletta setet avsett att klara de flesta installationer 1 x 4 mm x 1000 mm 4 x 5 mm x 1000 mm 2 x 4 mm x 500 mm 6 x 5 mm x 1000 mm 2 x 6 mm x 500 mm (svart) mm vit flexstång, ring, adapter, krok, miniögla, rundad kula mm vit flexstång, ring, adapter, stork krok, miniögla, rundad kula, platt kula, LEDlampa, enkel magnet CS-S6 Super Sex-set: erbjuder mer flexibilitet tack vare ett brett innehåll av delar CS-SH Hand-set: gjort för att passa i t ex en verktygslåda 2 x 4 mm x 1000 mm 3 x 5 mm x 1000 mm 1 x 6 mm x 1000 mm (svart) 1 x 4 mm x 350 mm 2 x 5 mm x 350 mm 1 x 6 mm x 350 mm (svart) mm vit flexstång, ring, adapter, stor krok, miniögla, rundad kula, platt kula, magnet 1,4 330 mm vit flexstång, rundad kula, minkrok miniögla

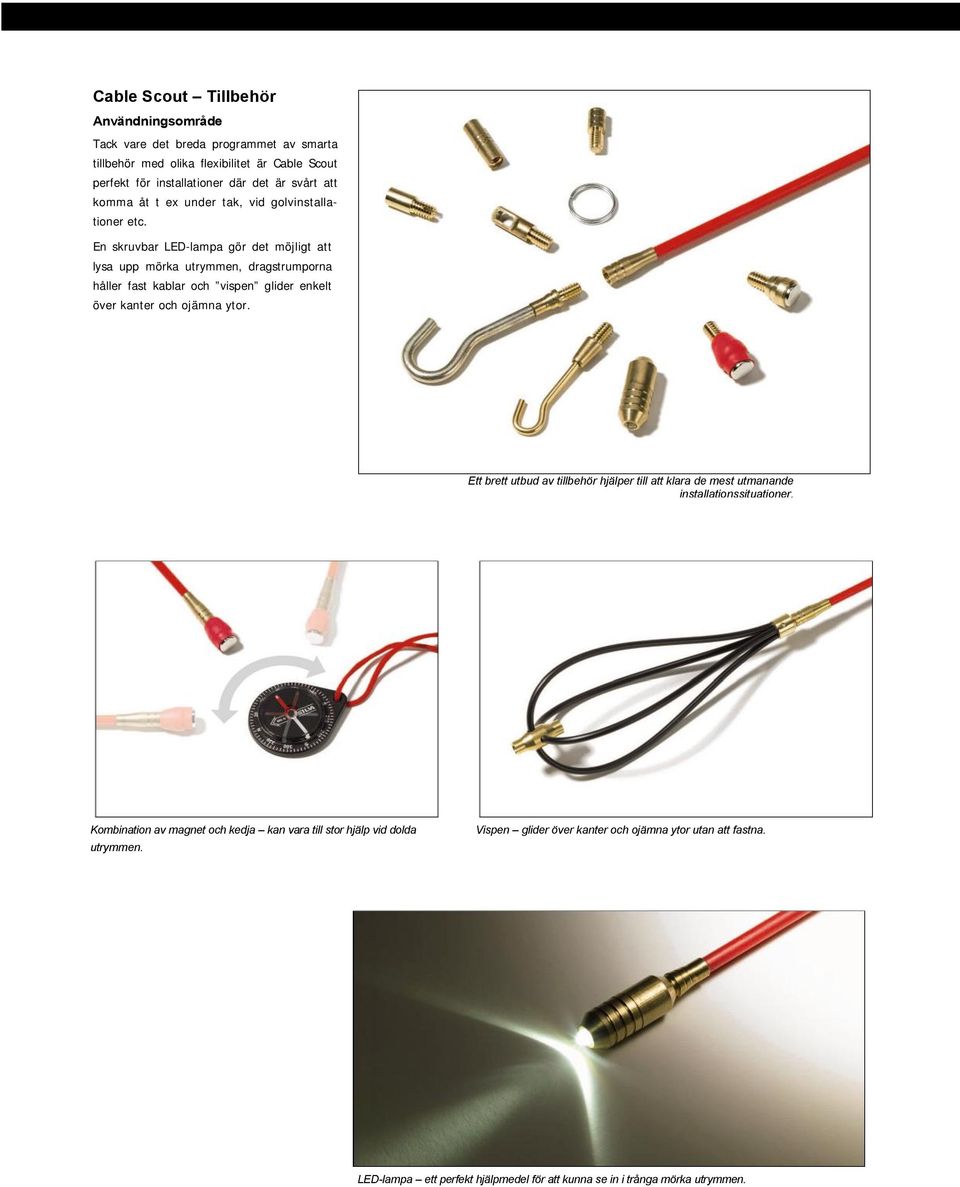

3 Cable Scout Tillbehör Användningsområde Tack vare det breda programmet av smarta tillbehör med olika flexibilitet är Cable Scout perfekt för installationer där det är svårt att komma åt t ex under tak, vid golvinstallationer etc. En skruvbar LED-lampa gör det möjligt att lysa upp mörka utrymmen, dragstrumporna håller fast kablar och vispen glider enkelt över kanter och ojämna ytor. Ett brett utbud av tillbehör hjälper till att klara de mest utmanande installationssituationer. Kombination av magnet och kedja kan vara till stor hjälp vid dolda utrymmen. Vispen glider över kanter och ojämna ytor utan att fastna. LED-lampa ett perfekt hjälpmedel för att kunna se in i trånga mörka utrymmen.

4 Kabel installationssystem Cable Scout Cable Scout Tillbehör Art-nr E-nr Typ Ritning Beskrivning CS-SA Tillbehörsrör: Innehåller en 175mm lång flex-stång, platt kula, adapter, magnet, mini ögla, mini krok CS-AHB Kraftig krok: hjälper till att flytta eller ta bort kablar CS-AHS Minikrok: tillåter hantering av kablar i begränsade utrymmen CS-AME Miniögla: används speciellt för att fästa klena kablar CS-ABP Kulpar: ett smart urval för att skydd till de gängade stångändarna i olika situationer CS-AMEB Miniögla: används speciellt för att fästa klena kablar Kula: hjälper till att styra en kabel genom en kanal CS-APPR Ring: användbart tillbehör vid dragning eller inskjutning av kabel CS-AGC Adapter: konverterar Han- till Hon-stänger och vice versa CS-AM Enkel magnet: användbar för att fånga upp kedjan eller andra små metallföremål CS-AMG2 Dubbel magnet: praktiskt verktyg för att lyfta verktyg etc upp till 2,5 kg CS-AFLBP Svart Flexi Lead: ett helt flexibelt tillbehör för arbete i trånga utrymmen CS-AFLW Flexi Lead: gjord av nylon och försedd med en rundad kula för enkel dragning genom besvärliga ställen CS-AW Visp: får kablar att lätt glida över ojämna ytor och kanter CS-AC Magcom: används för arbete i dolda utrymmen CS-ACM Kedja och magnet: används för att skjuta eller dra kablar via dolda ytor CS-AB LED-lampa - för inspektion CS-ABR Batterier: för LED-lampan CS-AHT Pannlampa: möjliggör arbete med båda händerna fria CS-ABRP Borste: används för att rensa ett rör eller en kanal innan installation CS-AGK Limset: för reparation av stängerna

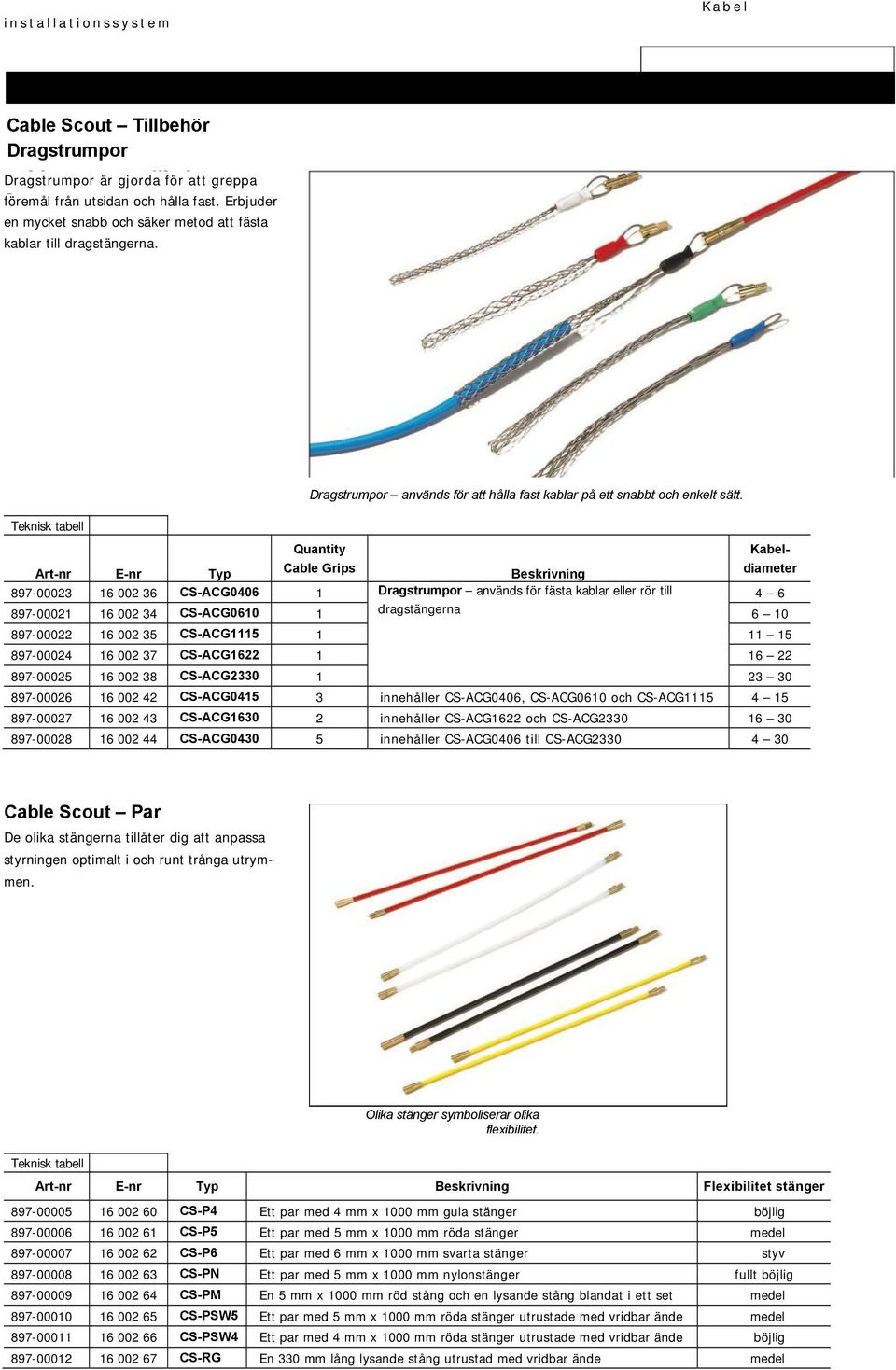

5 installationssystem Scout Kabel Cable Cable Scout Tillbehör Dragstrumpor Dragstrumpor är gjorda för att greppa föremål från utsidan och hålla fast. Erbjuder en mycket snabb och säker metod att fästa kablar till dragstängerna. Dragstrumpor används för att hålla fast kablar på ett snabbt och enkelt sätt. Art-nr E-nr Typ Quantity Cable Grips Beskrivning Kabeldiameter CS-ACG Dragstrumpor används för fästa kablar eller rör till CS-ACG dragstängerna CS-ACG CS-ACG CS-ACG CS-ACG innehåller CS-ACG0406, CS-ACG0610 och CS-ACG CS-ACG innehåller CS-ACG1622 och CS-ACG CS-ACG innehåller CS-ACG0406 till CS-ACG Cable Scout Par De olika stängerna tillåter dig att anpassa styrningen optimalt i och runt trånga utrymmen. Olika stänger symboliserar olika flexibilitet. Art-nr E-nr Typ Beskrivning Flexibilitet stänger CS-P4 Ett par med 4 mm x 1000 mm gula stänger böjlig CS-P5 Ett par med 5 mm x 1000 mm röda stänger medel CS-P6 Ett par med 6 mm x 1000 mm svarta stänger styv CS-PN Ett par med 5 mm x 1000 mm nylonstänger fullt böjlig CS-PM En 5 mm x 1000 mm röd stång och en lysande stång blandat i ett set medel CS-PSW5 Ett par med 5 mm x 1000 mm röda stänger utrustade med vridbar ände medel CS-PSW4 Ett par med 4 mm x 1000 mm röda stänger utrustade med vridbar ände böjlig CS-RG En 330 mm lång lysande stång utrustad med vridbar ände medel

6 Kabel installationssystem Cable Scout Cable Scout Snabb lösning på olika installationssituationer Kombination av magnet och kedja kan vara till stor hjälp vid dolda utrymmen Perfekt verktyg för installation av kablar i hålrum genom små hål......under golv i undertak...
