1 Handhavandeinstruktion brand- & räddningsstegar

2 Brand- och räddningsstegarna är typgodkända enligt Svensk standard SS 2091 och Arbetsmiljöverkets författningssamling AFS 2004:3 samt enligt Europeisk standard EN131 och SS-EN enligt Arbetsmiljöverkets krav AFS 2004:3

3 Innehåll 1 Presentation av brand- och räddningsstegar Användning av nor-bas utskjutsstege 2 Nedtagning av utskjutsstege 3 Positionering 4 Hivning 5 Firning 6 Säkerhet Användning av Nor-Bas skarvstege 7 Skarvstege 8 Nedtagning 9 Allmänt 10 Användningsområden 11 Uppläggning på biltak 12 Underhåll och service

4 Brand- och Räddningsstegar Vår målsättning är att göra ditt arbete mer effektivt och säkert, med speciell inriktning på följande: Våra två stegsystem tillmötesgår de strängaste användningskrav. Därför har vi reducerat vikten på stegarna i förhållande till de stegar som finns på de flesta brandbilar. Vårt takstativ är tillverkat för att göra all nedtagning så lätt och snabb som möjligt. Vikten är betydligt lägre på våra stegar än på våra konkurrenters. Våra stegar tillmötesgår bland annat Arbetarskyddstyrelsens föreskrifter för arbetstagarens säkerhet mot fall. Våra utskjutsstegar väger endast kg och hanteras enkelt av 2 personer. Med noga utvalda leverantörer för samtliga halvfabrikat medför produkter med hög kvalitet och säkerhet. Aluminiumprofiler specialdimensionerade för maximala längder ger hög stabilitet och säkerhet. Vi har över 75 års erfarenhet av stegtillverkning. Vi förväntar oss att våra stegar skall ha en livslängd av minimum 20 år. Vi har 5 års garanti för material- och tillverkningsfel, samt 1 års garanti på delar som ej är tillverkade av Hultafors AB, t ex gasfjädrar, stötdämpare och rep. 4

5 Nedtagning av nor-bas utskjutsstege Din utskjutsstege är monterad på ett speciellt takstativ som med ett enkelt handgrepp medger en snabb och säker nedtagning av stegen. a 1 2 Stegen frigörs genom att vrida säkringsspaken på stativets vänstra sida, moturs (a). Drag stegen med lätt hastighet bakåt tills den når tippunkten och fälls automatiskt ned mot marken. 3 Stegen faller först med stor hastighet intill dess att stötdämparna aktiveras och svarar för kontrollerad hastighet. 4 Innan stegen frigörs lyfts stativet upp och in mot bilen, så att stegen blir frigjord från gasfjädern. Nylonbandet lossas och stegen tages ut från stativet. Stativet kan användas som stege upp till biltaket. 5

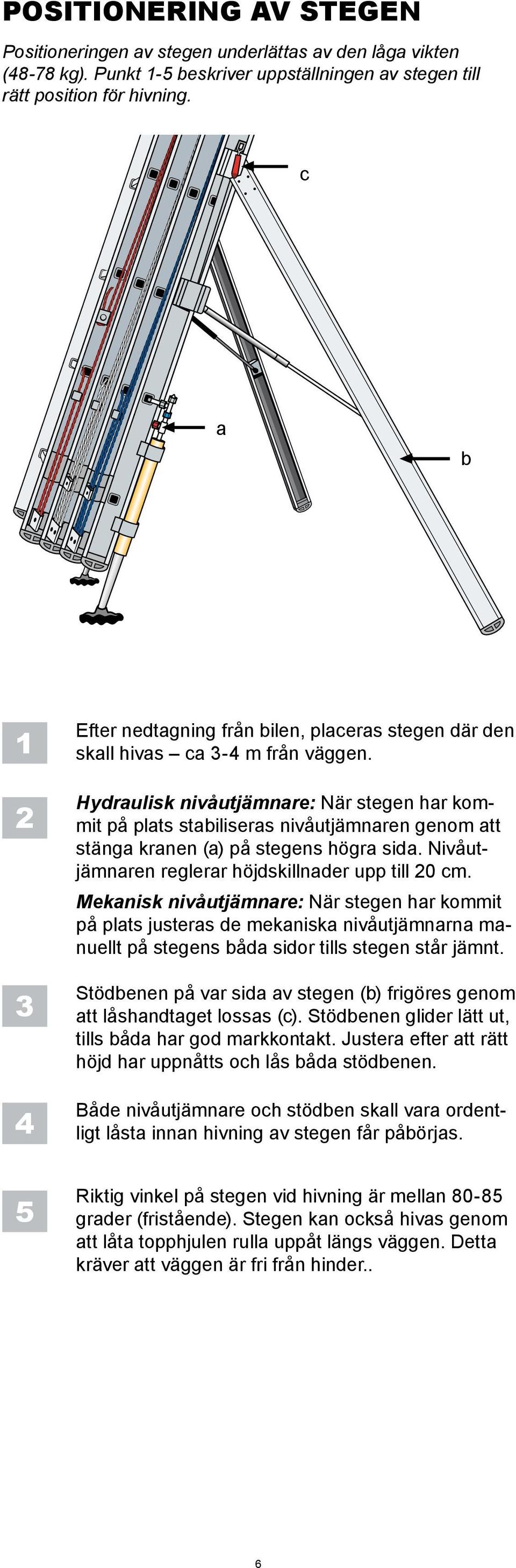

6 Positionering av stegen Positioneringen av stegen underlättas av den låga vikten (48-78 kg). Punkt 1-5 beskriver uppställningen av stegen till rätt position för hivning. c a b Efter nedtagning från bilen, placeras stegen där den skall hivas ca 3-4 m från väggen. Hydraulisk nivåutjämnare: När stegen har kommit på plats stabiliseras nivåutjämnaren genom att stänga kranen (a) på stegens högra sida. Nivåutjämnaren reglerar höjdskillnader upp till 20 cm. Mekanisk nivåutjämnare: När stegen har kommit på plats justeras de mekaniska nivåutjämnarna manuellt på stegens båda sidor tills stegen står jämnt. Stödbenen på var sida av stegen (b) frigöres genom att låshandtaget lossas (c). Stödbenen glider lätt ut, tills båda har god markkontakt. Justera efter att rätt höjd har uppnåtts och lås båda stödbenen. Både nivåutjämnare och stödben skall vara ordentligt låsta innan hivning av stegen får påbörjas. 5 Riktig vinkel på stegen vid hivning är mellan grader (fristående). Stegen kan också hivas genom att låta topphjulen rulla uppåt längs väggen. Detta kräver att väggen är fri från hinder.. 6

7 Hivning av stegen Påbörja ej hivning av stegen förrän både nivåutjämnare och stödben är ordentligt låsta Stå på höger sida av stegen, vänd mot de färgade repen. De två eller tre stegdelarna hivas med olikfärgade rep. Rött rep hivar toppstegen, vitt rep hivar en mellanstege och blått rep (blått rep gäller endast 4-delad stege) hivar den sista mellanstegen. Riktig turordning på hivning är: För 3-delad stege: 1:Röd, 2: Vit För 4-delad stege: 1: Röd, 2: Vit och 3: Blå. Innan du hivar stegen frigöres den önskade stegdelen. Detta sker genom att dra repet rakt ut och nedåt tills att repet är spänt och stegdelen är lyftad. Fallhaken släpper då taget i stegpinnen och du kan påbörja hivningen. Hiva varje stegdel till önskad höjd och för repet in mot stegens sida så att fallhaken griper tag i nedanförliggande stegpinne. Genom att använda stödbenen som balanspunkt väges stegen in mot väggen. Lossa stödbenen och justera tills båda har kontakt med marken. Stödbenen skall ej bära stegens vikt. Lås därefter stödbenen. OBS! Vid uppställning på fast underlag, t.ex. asfalt skall dock stödbenen låsas i ett läge ca 2 cm över underlaget (obelastad stege) Kontrollera lutningsvinkeln på stegen. Vinkeln skall vara 75 o, som är angivet på etiketten på stegens högra sida. Stegen är nu klar för användning. OBS! Stegen får ej användas fristående. 7

8 Firning av stegen Firning av stegen sker på motsatt sätt i förhållande till hivning, men skall göras med samma noggranhet och ansvar Frigör stegen från väggen genom att lyfta upp stegen och sänka stödbenen så att dessa används som balanspunkt. Stegdelarna skall firas i följande ordning: 4-delad stege 1 Blå 1 Vit 3-delad stege 2 Vit 2 Röd 3 Röd Stå på höger sida av stegen, drag repet rakt mot dig och nedåt. Därefter hivas stegen så att fallhakarna släpper taget i stegpinnen. Stegen firas nu genom att du fortfarande håller repet spänt ut från stegen och stegen firas ner. När du slackar, släpper eller mister taget om repet, griper fallhakarna tag om närmaste underliggande stegpinne. Om detta skulle ske, gör om händelseförloppet enligt punkt 3. Innan stegen placeras i stativet på biltaket, läggs stödbenen på plats och nivåutjämnaren låses i neutralt läge. Stegen placeras på takstativet och säkras med nylonremmen. 7 Lyft och skjut stativet upp på biltaket, därefter framåt in i den främre konsolen. Slutligen låses stativet genom att vrida säkringsspaken, på stativets vänstra sida, moturs. 8

9 Utskjutsstege säkerhet Säkerhet och kvalitet prioriteras vid våra produkters utformning. Vårt speciella stegsystem med fallhakar gör att varje stege alltid är säkrad När stegdelarna är hivade till maximal höjd, stoppar fallhakarna automatiskt. När du slackar, släpper eller mister taget om repet griper fallhakarna automatiskt tag i den närmast underliggande stegpinnen, så att fallhöjden blir maximalt 30 cm. För att låsa stegen i önskad höjd, för du in repet paralellt med stegen och firar ned den till närmaste underliggande stegpinne. Vid hivning och firning kan du tydligt se fallhakarnas funktioner på sidan av stegen. 9

10 nor-bas Skarvstegar Säkerhet och kvalitet prioriteras vid våra produkters utformning. Skarvstegsatsen består av flera produkter som kan användas var för sig eller tillsammans. En sats skarvstegar består av: A B C D E F Takstativ med 4 fack Bottenstege med stödben 2 mellanstegar Ledad toppstege Mekanisk nivåutjämnare Toppkonsol A B C D E F 10

11 Nedtagning av skarvstege Skarvstegen är placerad i ett takstativ. Stativet är utformat så att önskad stege kan tagas ut, utan att flytta på andra stegdelar. a b Stativet frigörs genom att vrida säkringsspaken, på stativets vänstra sida (a) moturs. Dra stativet rakt bakåt. Stativet faller automatiskt ned och stoppar i en lämplig vinkel Stativet hamnar i rätt läge för brandmannen med stegdelarnas säkringshandtag lätt åtkomliga. För att ta ut önskad stege, drag och vrid säkringshandtaget till horisontellt läge (b). Säkringshand-taget öppnar nu en sektion. Den andra sektionen är låst av säkringshandtaget. För att ta ur stegdelen, lyft den närmaste änden och drag ut stegen. 7 Stegdelarna är placerade i följande ordning: Bottenfack Mellanstege Undre mittfack Toppstege Övre mittfack Mellanstege Toppfack Bottenstege med stödben 11

12 Allmänt Skarvstegen har låg vikt och många användningsområden. Vid varje användning är det viktigt att kontrollera samtliga lås. B Varje gång som bottenstegen (B) används, kontrollera att stödbenen och nivåutjämnaren är låsta. Alla skarvdelar är fastmonterade på respektive stegdel, försedda med en fjäderbelastad låsmekanism, för att göra ihopskarvningen av stegdelarna lättare. Toppstegen (D) är ledad och försedd med ett snabblås som möjliggör att den kan sättas i olika ställningar. D Den speciella toppkonsollen (F) kan användas i många arbetssituationer. F OBS! Det är viktigt att kontrollera att alla ledade delar är hela och rengjorda. Snabblåsen testas och smörjes vid behov. 12

13 Användningsområden Skarvstegens många användningsområden Som takstege med toppkonsol och 2 mellanstegar. Över kajkant med toppkonsol och 2 mellanstegar. Som bro med 2 stegdelar. Maximal belastning över en spännvidd på 4,5 meter = 170 kg. Som stege på 7,5 meter med bottenstege och 2 mellanstegar. Över brunn med toppkonsol. 1 mellanstege och bottenstege. Med användning av talja eller räddningsblock som fästes i toppkonsolens ögla vilken tål en belastning av 260 kg. 13

14 Uppläggning på biltak Vid uppläggning av skarvstegen, är tillvägagångssättet det motsatta till nedtagningen. a b 1 2 Efter användning, skjut in stegdelarna i respektive fack i stativet, tills de är ordentligt placerade inne i stativet. Drag och vrid säkringshandtagen tills låst position (b) för säkerhet under transport. 3 Lyft och skjut fram stativet till rätt läge på biltaket. 4 Säkra och vrid säkringsspaken medurs, på stativets vänstra sida (a). 14

15 Underhåll och service För bibehållen säkerhet är det viktigt med underhåll och service. Stegar: Efter användning rengör alltid och se över alla stegdelar. Vid behov smörj alla rörliga delar med siliconspray eller liknande. Kontrollera alla rörliga delar som t ex stödben, nivåutjämnare, linor inkl infästning och fallhake. Kontrollera glidskydd och byt ut dem om de är utslitna. Takstativ: Kontrollera infästning i fordon, lås i transportläge, frontstopp och stötdämpare inkl. infästning. Om stegen ej fungerar tillfredsställande och detta ej kan tillrättaläggas lokalt, vänligen kontakta oss. 15
