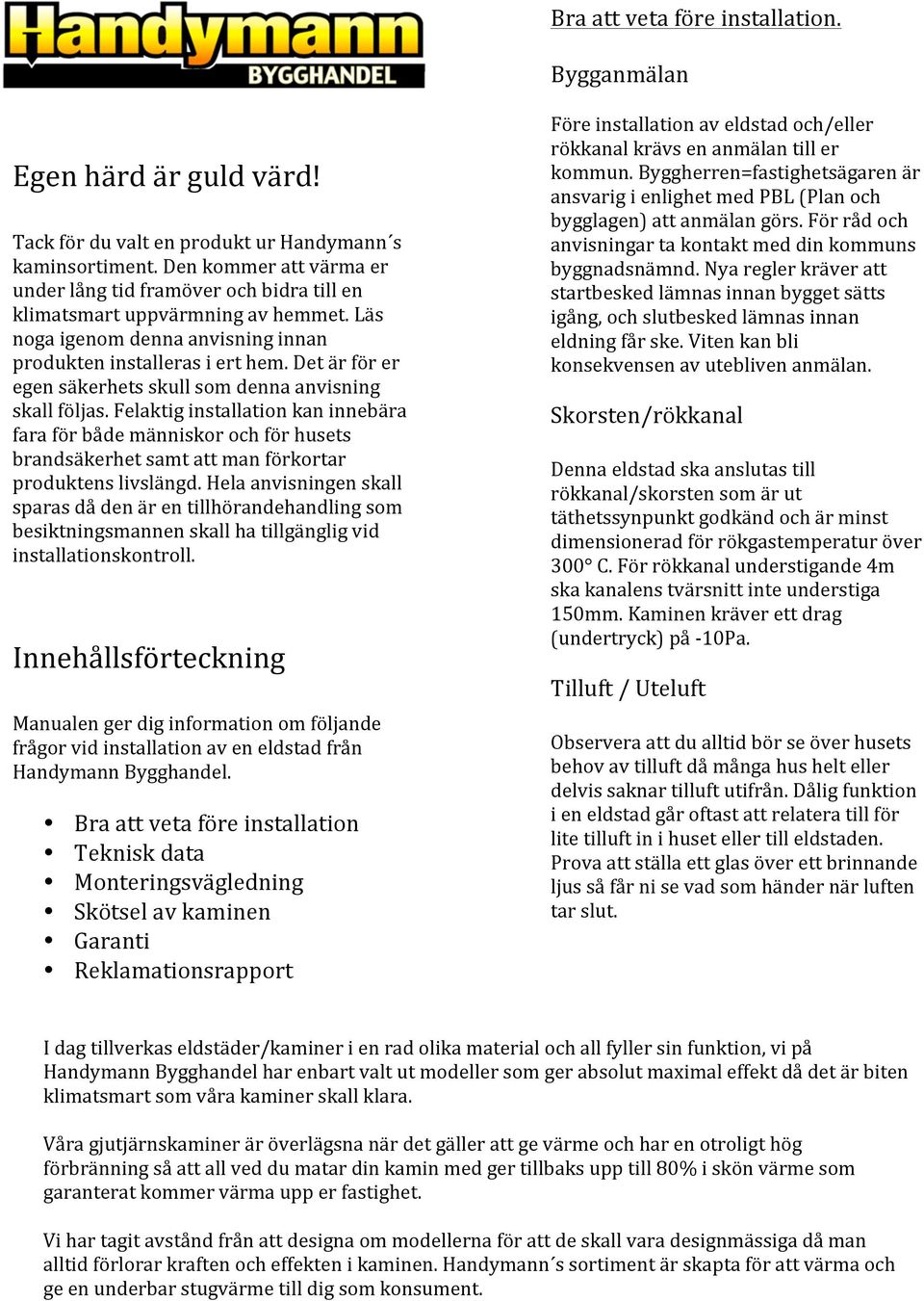

2 Bra att veta före installation. Bygganmälan Egen härd är guld värd! Tack för du valt en produkt ur Handymann s kaminsortiment. Den kommer att värma er under lång tid framöver och bidra till en klimatsmart uppvärmning av hemmet. Läs noga igenom denna anvisning innan produkten installeras i ert hem. Det är för er egen säkerhets skull som denna anvisning skall följas. Felaktig installation kan innebära fara för både människor och för husets brandsäkerhet samt att man förkortar produktens livslängd. Hela anvisningen skall sparas då den är en tillhörandehandling som besiktningsmannen skall ha tillgänglig vid installationskontroll. Innehållsförteckning Manualen ger dig information om följande frågor vid installation av en eldstad från Handymann Bygghandel. Bra att veta före installation Teknisk data Monteringsvägledning Skötsel av kaminen Garanti Reklamationsrapport Före installation av eldstad och/eller rökkanal krävs en anmälan till er kommun. Byggherren=fastighetsägaren är ansvarig i enlighet med PBL (Plan och bygglagen) att anmälan görs. För råd och anvisningar ta kontakt med din kommuns byggnadsnämnd. Nya regler kräver att startbesked lämnas innan bygget sätts igång, och slutbesked lämnas innan eldning får ske. Viten kan bli konsekvensen av utebliven anmälan. Skorsten/rökkanal Denna eldstad ska anslutas till rökkanal/skorsten som är ut täthetssynpunkt godkänd och är minst dimensionerad för rökgastemperatur över 300 C. För rökkanal understigande 4m ska kanalens tvärsnitt inte understiga 150mm. Kaminen kräver ett drag (undertryck) på - 10Pa. Tilluft / Uteluft Observera att du alltid bör se över husets behov av tilluft då många hus helt eller delvis saknar tilluft utifrån. Dålig funktion i en eldstad går oftast att relatera till för lite tilluft in i huset eller till eldstaden. Prova att ställa ett glas över ett brinnande ljus så får ni se vad som händer när luften tar slut. I dag tillverkas eldstäder/kaminer i en rad olika material och all fyller sin funktion, vi på Handymann Bygghandel har enbart valt ut modeller som ger absolut maximal effekt då det är biten klimatsmart som våra kaminer skall klara. Våra gjutjärnskaminer är överlägsna när det gäller att ge värme och har en otroligt hög förbränning så att all ved du matar din kamin med ger tillbaks upp till 80% i skön värme som garanterat kommer värma upp er fastighet. Vi har tagit avstånd från att designa om modellerna för att de skall vara designmässiga då man alltid förlorar kraften och effekten i kaminen. Handymann s sortiment är skapta för att värma och ge en underbar stugvärme till dig som konsument.

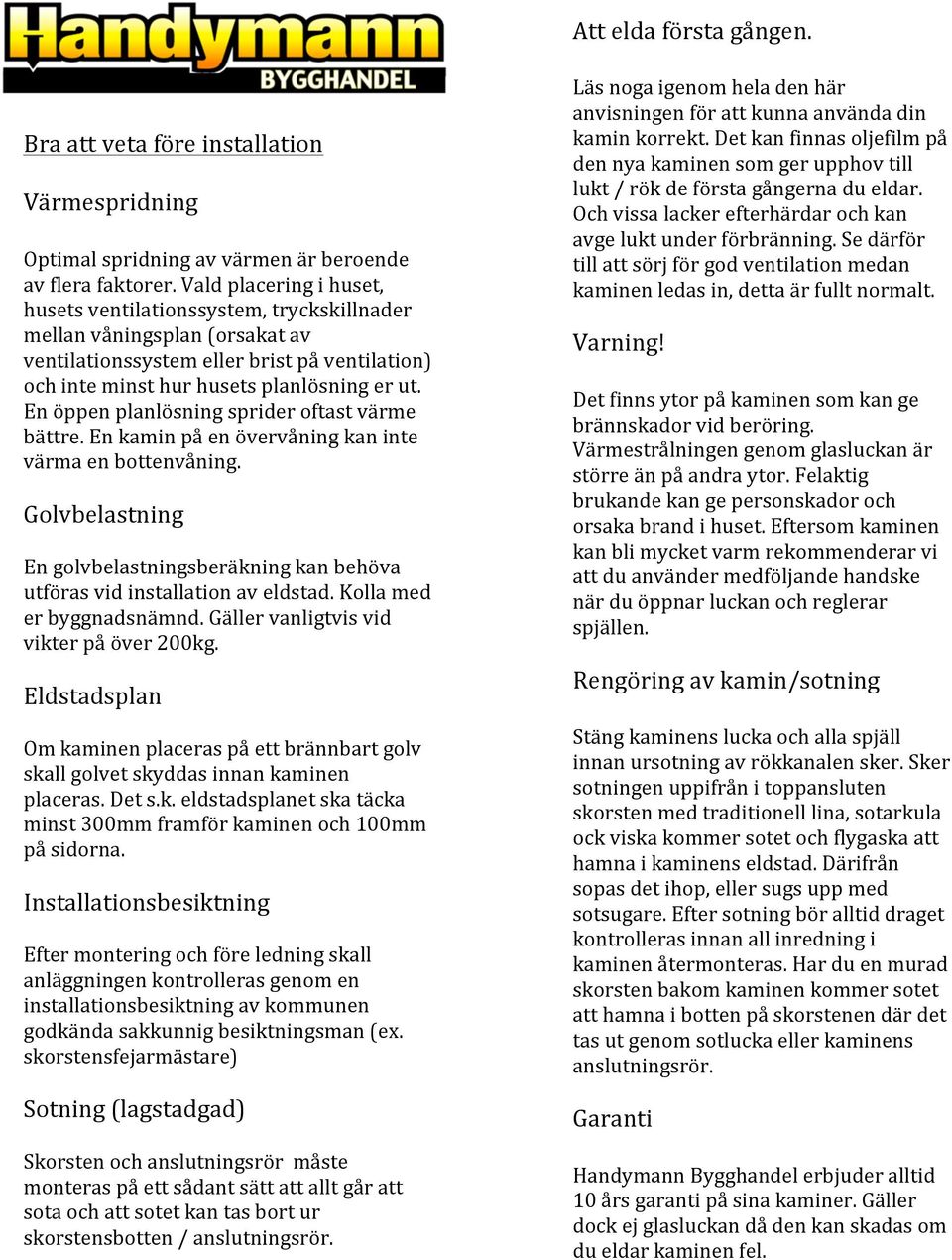

3 Att elda första gången. Bra att veta före installation Värmespridning Optimal spridning av värmen är beroende av flera faktorer. Vald placering i huset, husets ventilationssystem, tryckskillnader mellan våningsplan (orsakat av ventilationssystem eller brist på ventilation) och inte minst hur husets planlösning er ut. En öppen planlösning sprider oftast värme bättre. En kamin på en övervåning kan inte värma en bottenvåning. Golvbelastning En golvbelastningsberäkning kan behöva utföras vid installation av eldstad. Kolla med er byggnadsnämnd. Gäller vanligtvis vid vikter på över 200kg. Eldstadsplan Om kaminen placeras på ett brännbart golv skall golvet skyddas innan kaminen placeras. Det s.k. eldstadsplanet ska täcka minst 300mm framför kaminen och 100mm på sidorna. Installationsbesiktning Efter montering och före ledning skall anläggningen kontrolleras genom en installationsbesiktning av kommunen godkända sakkunnig besiktningsman (ex. skorstensfejarmästare) Sotning (lagstadgad) Skorsten och anslutningsrör måste monteras på ett sådant sätt att allt går att sota och att sotet kan tas bort ur skorstensbotten / anslutningsrör. Läs noga igenom hela den här anvisningen för att kunna använda din kamin korrekt. Det kan finnas oljefilm på den nya kaminen som ger upphov till lukt / rök de första gångerna du eldar. Och vissa lacker efterhärdar och kan avge lukt under förbränning. Se därför till att sörj för god ventilation medan kaminen ledas in, detta är fullt normalt. Varning! Det finns ytor på kaminen som kan ge brännskador vid beröring. Värmestrålningen genom glasluckan är större än på andra ytor. Felaktig brukande kan ge personskador och orsaka brand i huset. Eftersom kaminen kan bli mycket varm rekommenderar vi att du använder medföljande handske när du öppnar luckan och reglerar spjällen. Rengöring av kamin/sotning Stäng kaminens lucka och alla spjäll innan ursotning av rökkanalen sker. Sker sotningen uppifrån i toppansluten skorsten med traditionell lina, sotarkula ock viska kommer sotet och flygaska att hamna i kaminens eldstad. Därifrån sopas det ihop, eller sugs upp med sotsugare. Efter sotning bör alltid draget kontrolleras innan all inredning i kaminen återmonteras. Har du en murad skorsten bakom kaminen kommer sotet att hamna i botten på skorstenen där det tas ut genom sotlucka eller kaminens anslutningsrör. Garanti Handymann Bygghandel erbjuder alltid 10 års garanti på sina kaminer. Gäller dock ej glasluckan då den kan skadas om du eldar kaminen fel.

4 Avstånd till väggar och tak. Beakta att för att använda produkten på ett säkert sätt och för att uppfylla produktens installationskrav skall följande avstånd minst hållas till brännbara väggar/tak/föremål. Framför eldstaden = 900mm Sidor av eldstaden = 500mm Bak eldstaden = 500mm Över eldstaden = 1000mm Med minerit/cementplatta Bak eldstaden =200mm Sidor av eldstaden =200mm Teknisk data Modell: BOXHOLM JA030 Effekt ca: 8kw Verkningsgrad: <79% Anslutningsrör: 150mm Kaminen kräver ett drag på - 10Pa Testad och godkänd enligt: Europeisk standard EN 13240:2001 Produkten uppfyller även Boverkets miljökrav 6:7411 gällande utsläpp av OGC. Produkten är CE- märkt och har byggproduktcertifikat.

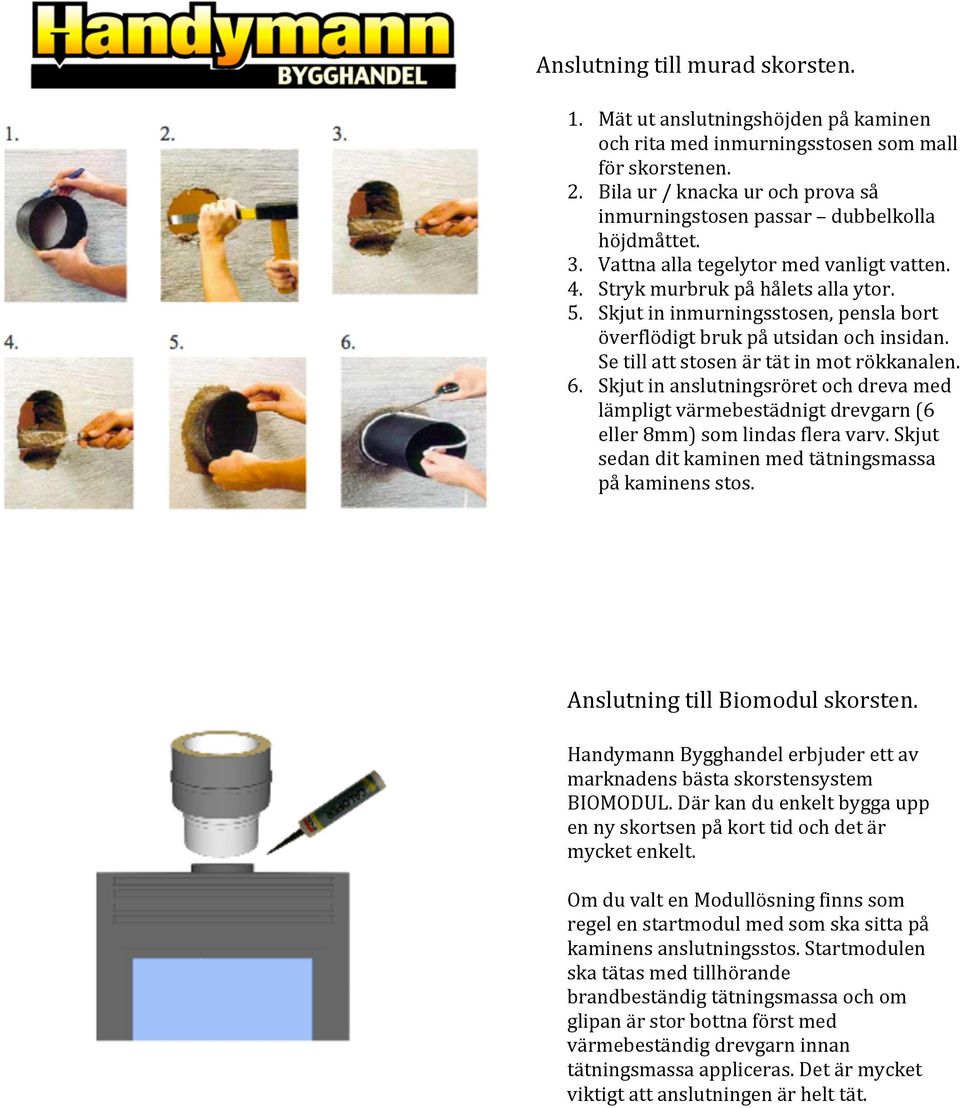

5 Anslutning till murad skorsten. 1. Mät ut anslutningshöjden på kaminen och rita med inmurningsstosen som mall för skorstenen. 2. Bila ur / knacka ur och prova så inmurningstosen passar dubbelkolla höjdmåttet. 3. Vattna alla tegelytor med vanligt vatten. 4. Stryk murbruk på hålets alla ytor. 5. Skjut in inmurningsstosen, pensla bort överflödigt bruk på utsidan och insidan. Se till att stosen är tät in mot rökkanalen. 6. Skjut in anslutningsröret och dreva med lämpligt värmebestädnigt drevgarn (6 eller 8mm) som lindas flera varv. Skjut sedan dit kaminen med tätningsmassa på kaminens stos. Anslutning till Biomodul skorsten. Handymann Bygghandel erbjuder ett av marknadens bästa skorstensystem BIOMODUL. Där kan du enkelt bygga upp en ny skortsen på kort tid och det är mycket enkelt. Om du valt en Modullösning finns som regel en startmodul med som ska sitta på kaminens anslutningsstos. Startmodulen ska tätas med tillhörande brandbeständig tätningsmassa och om glipan är stor bottna först med värmebeständig drevgarn innan tätningsmassa appliceras. Det är mycket viktigt att anslutningen är helt tät.

6 Skötsel av kaminen. Lackerade ytor: Damma med torr trasa när kaminen är kall. Observera att fuktig, smutsig trasa kan ge den lackerade ytan ett gråaktigt, tråkigt utseende. Håll inte på med kaminens lackerade ytor innan den eldats in. Om kaminen är lackerad med senothermlack så härdar den färgen vid eldning och bränner fast på kaminen. Rengöring av glas: Använd glasrent som finns att köpa i välsorterade butiker. Det sprayas på glaset när det är kallt och torkas bort när det fått verka ca 30sekunder. Var försiktig så det inte droppar på metall/trä. Om glaset är kraftigt nersmutsat och sot fastbränt behöver ni se över hur ni eldar er kamin. Glas som etsats och blivit strävt och gråvitt har utsatts för överhöga temperaturer ( orsakade av en kombination av för mycket ved/timme och långvarig eldning med för stort drag i skorstenen.) Demontering av glas: Vid demontering av glas, var försiktig så att du inte skär dig på glasets kanter. Glaskanterna kan vara vassa som rakblad. Vid återmontering dra inte åt skruvarna för hårt för glaset skall kunna röra sig vid upphettning. Skulle ni behöva byta glaset på er kamin så går det att beställa hos er lokala glasmästare. Packningar: Kaminen är utrustade med packningar/drevgarn som enkelt bytes ut. Man bör se över detta inför varje säsong och det är 6 alt 8mm drevgarn man använder. Hur man eldar kaminen: Börja alltid med att kontrollera om det drar i skorstenen. Görs lämpligast genom att tända tidningspapper som ni sätter eld på inne i kaminen och låter luckan stå på glänt. Då värms rökvägarna upp och skorstenen börjar dra. Bekanta dig med kaminen och var inte rädd för att prova dig fram. Tänk på att öppna ett fönster / ytterdörr vid de första upptändningarna om kaminen osar. Vid första eldningstillfället låt brasan brinna ut helt och kaminen kallna innan dörren stängs för att undvika att tätningsgarnet på kamindörren klibbar fast vid kaminstommen och lossnar. Det finns 2-3 spjäll på våra kaminer som du kan reglera draget med. Det under luckan är primärluftspjället och det ovanför luckan är sekundärluftspjället. Vid tändning av kaminen ska båda spjällen vara helt öppna. Glänta på luckan vid upptändning tills kaminen brinner bra (kan ta 10-15min). Stäng luckan när brasan tagit sig ordentligt. Båda spjällen ska fortfarande vara öppna. Primärluftspjället ska skjutas in halvvägs och sedan helt när elden brinner bra. Sekundärluftspjället används för att reglera farten på brasan. När kaminen slocknat skall alla spjäll stängas. Bekanta dig med kaminen: Var inte rädd att testa dig fram så du hittar en metod som passar just dig och dina förutsättningar. När samtliga spjäll är stängda så smiter det ut minimalt med värme i skorstenen men det gäller hitta vilket läge du kan köra kaminen i så den inte slocknar.
