1 Linjefrässystem FÖRDELAR MED GRINDLAZER InstaCut -tekniken möjliggör avstängning och påslagning av skärsystemet under körning. Du kan flyta med skärsystemet när ojämnheter uppstår utan att behöva andra verktyg eller dra i handtag. Vibrationsreducerande teknik, specialdesign minskar vibrationer, ger mindre utmattning hos användaren. LineDriver -kompatibel, fördubblar produktiviteten, förbättrar kvaliteten på borttagning och minskar utmattning. Pavement and Marking Applications GRINDLAZER GRINDLAZER GRINDLAZER 480

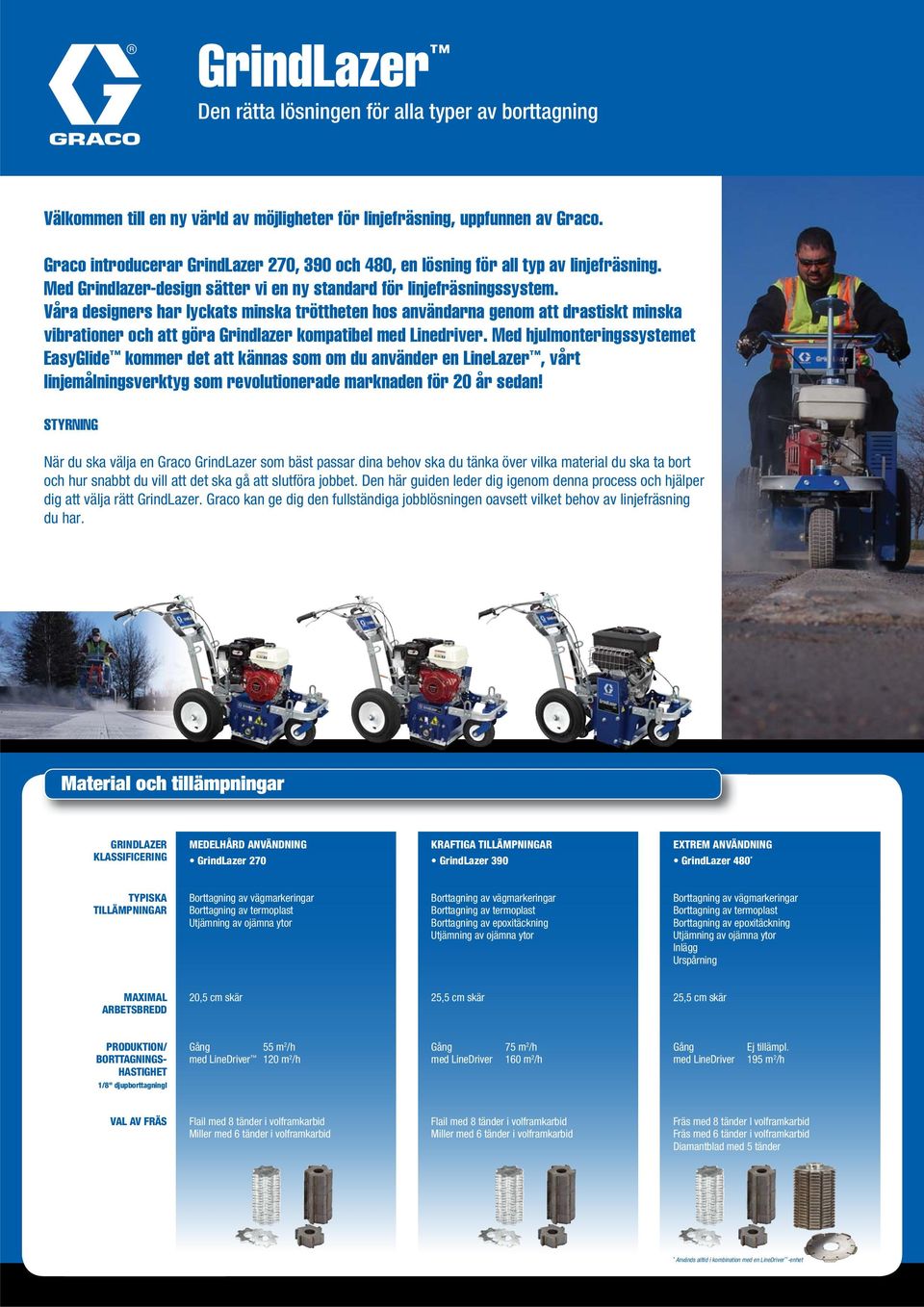

2 Den rätta lösningen för alla typer av borttagning Välkommen till en ny värld av möjligheter för linjefräsning, uppfunnen av Graco. Graco introducerar 270, 390 och 480, en lösning för all typ av linjefräsning. Med Grindlazer-design sätter vi en ny standard för linjefräsningssystem. Våra designers har lyckats minska tröttheten hos användarna genom att drastiskt minska vibrationer och att göra Grindlazer kompatibel med Linedriver. Med hjulmonteringssystemet EasyGlide kommer det att kännas som om du använder en LineLazer, vårt linjemålningsverktyg som revolutionerade marknaden för 20 år sedan! STYRNING När du ska välja en Graco som bäst passar dina behov ska du tänka över vilka material du ska ta bort och hur snabbt du vill att det ska gå att slutföra jobbet. Den här guiden leder dig igenom denna process och hjälper dig att välja rätt. Graco kan ge dig den fullständiga jobblösningen oavsett vilket behov av linjefräsning du har. Material och tillämpningar GRINDLAZER KLASSIFICERING MEDELHÅRD ANVÄNDNING 270 KRAFTIGA TILLÄMPNINGAR 390 EXTREM ANVÄNDNING 480 * TYPISKA TILLÄMPNINGAR Borttagning av vägmarkeringar Borttagning av termoplast Utjämning av ojämna ytor Borttagning av vägmarkeringar Borttagning av termoplast Borttagning av epoxitäckning Utjämning av ojämna ytor Borttagning av vägmarkeringar Borttagning av termoplast Borttagning av epoxitäckning Utjämning av ojämna ytor Inlägg Urspårning MAXIMAL ARBETSBREDD 20,5 cm skär 25,5 cm skär 25,5 cm skär PRODUKTION/ BORTTAGNINGS- HASTIGHET 1/8" djupborttagningl Gång 55 m 2 /h med LineDriver 120 m 2 /h Gång 75 m 2 /h med LineDriver 160 m 2 /h Gång Ej tillämpl. med LineDriver 195 m 2 /h VAL AV FRÄS Flail med 8 tänder i volframkarbid Miller med 6 tänder i volframkarbid Flail med 8 tänder i volframkarbid Miller med 6 tänder i volframkarbid Fräs med 8 tänder I volframkarbid Fräs med 6 tänder i volframkarbid Diamantblad med 5 tänder * Används alltid i kombination med en LineDriver -enhet

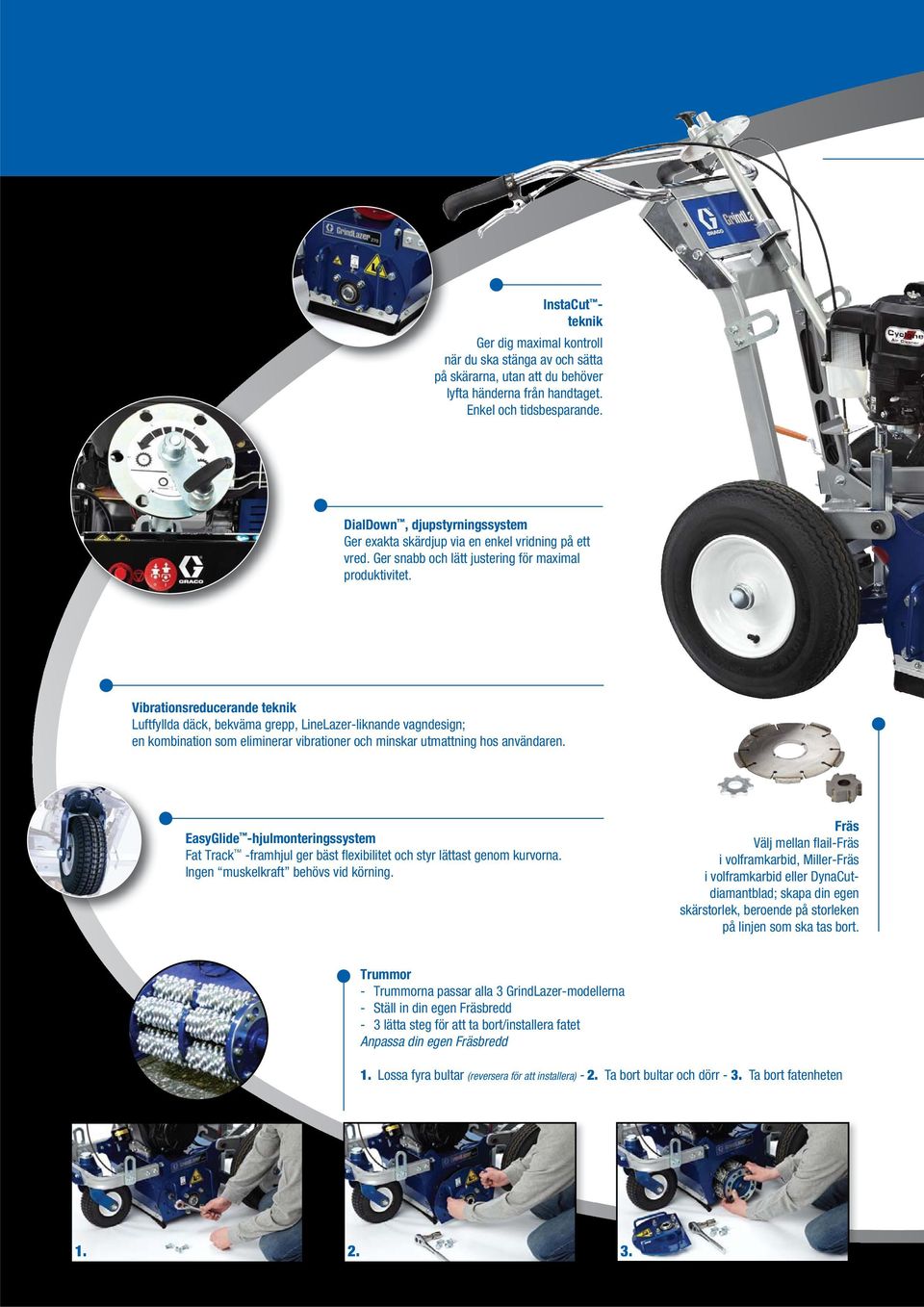

3 InstaCut - teknik Ger dig maximal kontroll när du ska stänga av och sätta på skärarna, utan att du behöver lyfta händerna från handtaget. Enkel och tidsbesparande. DialDown, djupstyrningssystem Ger exakta skärdjup via en enkel vridning på ett vred. Ger snabb och lätt justering för maximal produktivitet. Vibrationsreducerande teknik Luftfyllda däck, bekväma grepp, LineLazer-liknande vagndesign; en kombination som eliminerar vibrationer och minskar utmattning hos användaren. EasyGlide -hjulmonteringssystem Fat Track -framhjul ger bäst flexibilitet och styr lättast genom kurvorna. Ingen muskelkraft behövs vid körning. Fräs Välj mellan flail-fräs i volframkarbid, Miller-Fräs i volframkarbid eller DynaCutdiamantblad; skapa din egen skärstorlek, beroende på storleken på linjen som ska tas bort. Trummor - Trummorna passar alla 3 -modellerna - Ställ in din egen Fräsbredd - 3 lätta steg för att ta bort/installera fatet Anpassa din egen Fräsbredd 1. Lossa fyra bultar (reversera för att installera) - 2. Ta bort bultar och dörr - 3. Ta bort fatenheten

4 Ease-Z-Steer -styrhandtag - Fullt justerbara handtag underlättar för alla användare vid hantering och svängar - Reducerar vibration BRA ATT VETA GÅ <-> ÅKA Varför gå när du kan åka? Graco erbjuder två högpresterande LineDriver-enheter som du kan ansluta till för att dubbla borttagningshastigheten. Nu får du högre produktivitet, rakare inlägg och linjeborttagning med mindre utmattning. LineDriver och LineDriver HD är ett innovativt, användarvänligt åksystem för professionella borttagare, som också kan användas med Gracos Linelazer (utrustning för högtryckssprutning) och ThermoLazer. GÅ ÅK* 270 *Åk: LineDriver GÅ ÅK* ÅK* Exklusivt, högpresterande ProStart -system Centrifugalkoppling gör det lätt att starta och stoppa skärarna och gör enheten till en av de säkraste på marknaden: - Lättstartad i kall väderlek - Upp till 50 % mindre dragkraft krävs för att starta motorn - Inga fler rekyler - Ger längre livslängd på remmen TriBelt -drivningssystem Drivrem med 3 kugghjul optimerar effektöverföringen och ger maximal belastningsmöjlighet. Välkänd design på LineDriver, eliminerar dyra stillestånd.! TIPS LINEDRIVER KRÄVS För att 480 ska kunna användas med Reverserad skärning/ "Uppåtskärning" måste LineDriver systemet användas. 480-enheten kan inte köras utan LineDriver på grund av ProStart - låsningssystemet. Det skyddar dig från reverseringskraften i.

5 Frästillsatser för Fräs med 8 tänder: Fräs i volframkarbid Användningsområden: Borttagning av färg-, epoxi- och termoplastmarkeringar, utjämning och antihalkspårning Artikelnummer Stång- Benämning Fräsbredd Fräs Distanser ändar Plåtar D182 Komplett frästrumma* *15,25 cm D180 Komplett frästrumma* *20,5 cm B957 Komplett frästrumma* *25,5 cm D610 Frästrumma utan frässtål D979 Stänger för ersättningstrumma 6 24D980 Ändplåtar för ersättningstrumma 2 24D612 Ersättningsfräs med 8 tänder i volframkarbid (20 per paket) 20 24D981 Ståldistanser (20 per förpackning) 20 * Information om ytterligare bredder och/eller skärarinställningar finns i handboken. Fräs med 6 tänder: Fräs i volframkarbid Användning: Specifikt för termoplast, tejp och tjocka material som bygger 24D585 Komplett trumma med fräsar *20,5 cm D183 Komplett trumma med fräsr *25,5 cm D613 Ersättningsfräs med 6 tänder i volfram och hårdmetall (6 per förpackning) 6 * Information om ytterligare bredder och/eller skärarinställningar finns i handboken. Artikelnummer Stång- Benämning Fräsbredd Fräs Distanser ändar Plåtar E214 Komplett trumma med fräsar *15,25 cm DynaCutdiamantbladsfräs Användningsområden: Specifikt för betong- och asfaltstrottoarer för att göra spår och/eller inlägg Artikelnummer Benämning Fräsbredd Fräs 24B965 Helmonterat fat för trottoarspårning/-inlägg 1/8" bladdistanser 1/4" slutdistanser Fyrkantsnyckel *12,75 cm D583 Helmonterat fat för trottoarspårning/-inlägg *25,5 cm E289 Enkelt, diamantblad (5 tänder) *6,35 cm 1 * Information om ytterligare bredder och/eller skärarinställningar finns i handboken.

6 -tillbehör Med våra professionella tillbehör får du ut det mesta möjliga av din utrustning Förbättra linjeborttagning, inlägg, spårning och ytutjämning Fräsar 24D612 Fräsar i volframkarbid, 8 tänder (20 per förpackning) Välj frässtål i hög kvalitet och med lång livslängd för dina mest krävande asfalts- och betongborttagningsprojekt 24D613 Miller-fräs i volframkarbid med 6 tänder (6 per förpackning) Högkvalitetsfräs i höggradig volframkarbid som tar bort tjocka filmbeläggningar, termoplast, epoxilim och tejp 24E289 DynaCut -diamantblad, 5 tänder (ett blad) Högprestandablad för torrskärning i AC- och PCC-substrat. Behöver du plana, spåra, mala, fräsa eller djupskära? Detta blad är utformat för att ge bästa prestanda. Fat 24D610 24D982 Ersättningstrumma i sätthärdat stål fat med 6 kolvstänger Ersättningstrumma, diamant endast fat Däck Luftfyllt däck fram framhjul och fälg Luftfyllt däck bak Linjepekare 24D984 Linjepekarsystem utdragbar pekare i stål på 63,5 cm som håller linjen rak vid körning med -satser (endast för 270- och 390-enheter) Dragkrokssats Används för att koppla till LineDriver-enheten 24E290 Drivaxellagersats Lager, lagerhus, hex-axel och fästelement 24E291 Lagersats för dörrsida Lager, lagerhus och fästelement 24D584 -borstsats Borstar och fästelement för komplett enhet 24E294 Sats för främre styrhjulskabel 24E295 InstaCut, inkopplingskabelsats 24E296 Gasvajersats Flail Miller 12,5 cm 25 cm Diamant Diamant Sätthärdat stål Fat Diamant Fat Tekniska data STANDARD- ELLER KUNDSPECIFIKATION Vi har valt ut ett antal standardpaket som du kan välja mellan i tabellen till höger. Rådfråga din Graco-distributör i de fall din användning kräver en annnan kombination av enhet och frästrumma. Återförsäljare: Artikelnummer: Endast enhet, utan trumma och fräsar Enhet med X" Fräsar i hårdmetall med 8 tänder, komplett Enhet med X" fräsar i hårdmetall med 6 tänder, komplett Enhet med 10" diamantblad, 5 tänder, komplett Enhet med 5" diamantblad, 5 tänder, komplett Max. Fräsbredd - cm Skärriktning Borttagningshastighet (gång) - m 2 /h Borttagningshastighet (körning) - m 2 /h Motorstyrka - cc (hk) Vikt - kg ProStart -system Luftrenare (8 ) (8 ) 20 Framåt Honda 270 (9) 135 Medelhård användning Cyclone (10 ) (10 ) (10 ) (10 ) Framåt Reverserad/"Uppåtskärning" Honda 390 (13) Vanguard 480 (16) Slitstark Extrem användning Cyclone Högpresterande 2-stegsfilter GRACO N.V. Lösningar för applicering av flytande material Industrieterrein Oude Bunders Slakweidestraat 31 B-3630 Maasmechelen, Belgien Tel Fax Graco N.V. Formnr U (rev.a) 04/10 Tryckt i Europa. Graco är ISO 9001-certifierat. All information, alla bilder och all data i detta dokument grundas på den senaste produktionformation som fanns tillgänglig vid tidpunkten för publiceringen. Vi förbehåller oss rätten till ändringar utan föregående meddelande.
