1 Säkrings-, kopplings- och mätplint 100 % klämfjäderteknik. Det säkra alternativet.

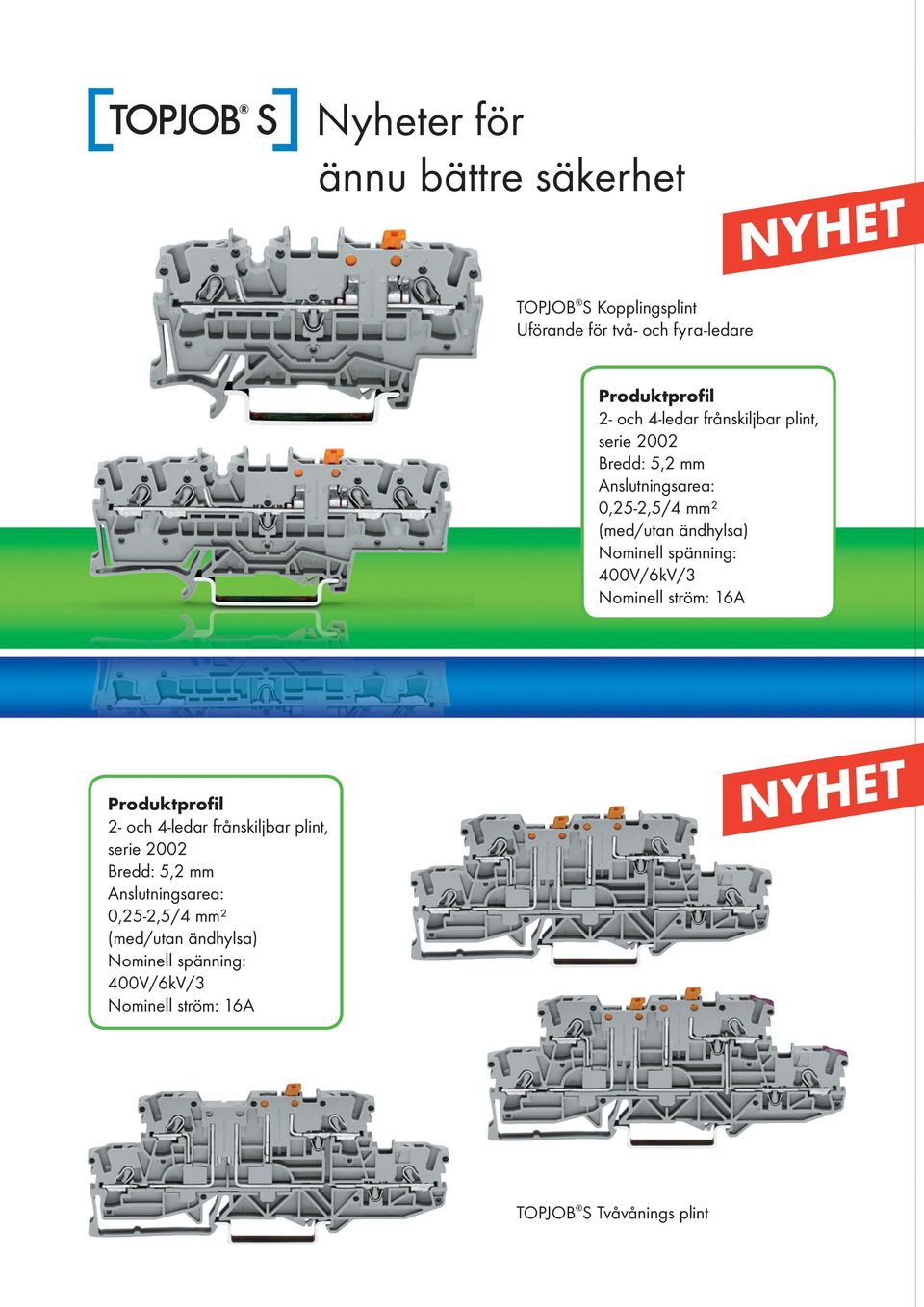

2 Nyheter för ännu bättre säkerhet TOJO S Kopplingsplint förande för två- och fyra-ledare roduktprofil 2- och 4-ledar frånskiljbar plint, serie 2002 redd: 5,2 mm Anslutningsarea: 0,25-2,5/4 mm² (med/utan ändhylsa) Nominell spänning: 400V/6kV/3 Nominell ström: 16A roduktprofil 2- och 4-ledar frånskiljbar plint, serie 2002 redd: 5,2 mm Anslutningsarea: 0,25-2,5/4 mm² (med/utan ändhylsa) Nominell spänning: 400V/6kV/3 Nominell ström: 16A TOJO S Tvåvånings plint

3 Mätarprovplintar för strömtransformatorkretsar Automatisk säkerhet När man för över den runda frånskiljarkniven kortsluts transformatorsidan automatiskt med WAGO plintar i mät- och transformator kretsar. Några mellanlägen finns inte! Genom sin konstruktion och funktion uppnås högsta säkerhet. Fördelar och säkerhet i korthet Automatisk kortslutning av transformatorsidan yglingar placerade nedtill på plinten säkerställer att transformatorn kortsluts Kniven låses med spärrar i bägge positionerna och förhindrar oavsiktlig öppning pp till fyra plintar kan manövreras samtidigt med förreglingar yglingsmöjligheter vid behov av fler anslutningar etsäkra testuttag för Ø4mm testprober En CAGE CLAM på transformatorsidan och två på mätsidan Normal drift Strömtransformatorn kortsluten A Relätest ~ Mätvärdestest Kortslutningsbyglingar-monterade

4 Mätarprovplint med längsgående frånskiljning för strömtransformatorkretsar Kompakt och lönsam Med endast två mätplintar kan transformatorkretsar (mätreferens, kortslutnings- och relämätning) enkelt utföras med högsta säkerhet och insyn. Mätarprovplint med tvärgående frånskiljning för strömtransformatorkretsar Funktionellt och säkert Tvärkopplingsplinten är med endast 89 mm djup den för tillfället mest kompakta skruvlösa kopplingsplinten i sitt slag. Med denna kan framförallt strömtransformatorkretsar kortslutas på ett säkert och översiktligt sätt. Frånskiljbara kopplintsplintar för ström- och mättransformator kretsar Fördelar: solerade byglingar för bygling av flera kopplingsplintar Oförlorbar kortslutningskniv Nedsänkt frånskiljarkniv förhindrar oavsiktlig manövrering Två petsäkra testuttag för Ø4mm testprober, en på transformatorsidan och en på måtsidan. Två petsäkra testuttag för Ø4mm testprober, en på transformatorsidan och en på mätsidan Förreglingar för samtidig från- och tillkoppling Nedsänkt frånskiljarkniv förhindrar oavsiktlig manövrering Spärrar låser kniven i sitt läge Tre märkmöjligheter Normal drift Förreglingar för samtidig manövrering av flera plintar Tre märkytor Dimensioner: 8 x 37,5 x 89 mm (b x h x d) Normal drift Dimension: 8 x 46,5 x 98 mm (b x h x d) Mätvärdestest Mätvärdestest Strömtransformatorn kortsluten Strömtransformatorn kortsluten Relätest yglingar Tvärgående bygling

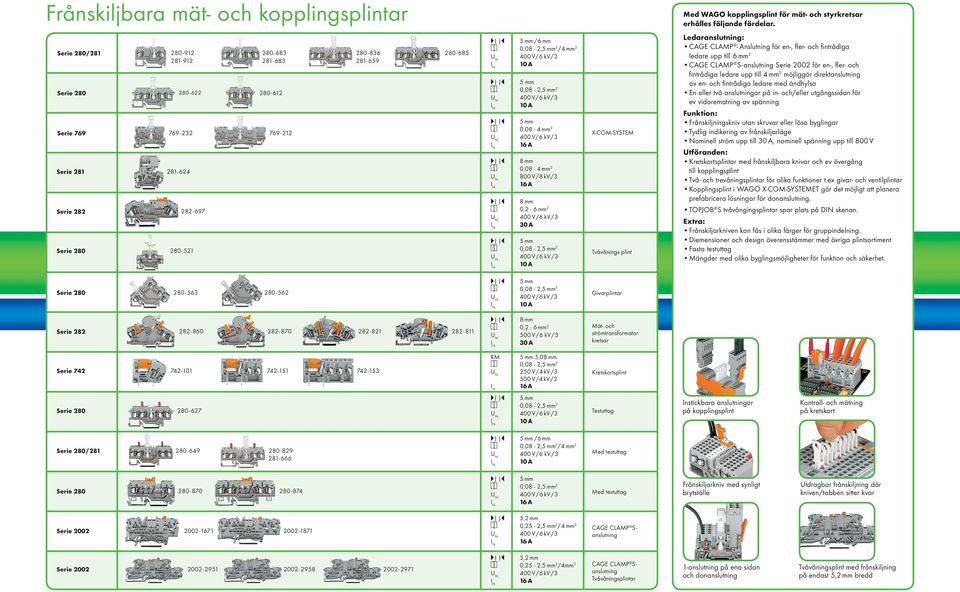

5 Frånskiljbara mät- och kopplingsplintar /281 Serie 769 Serie /6 mm /4 mm V/8 kv/3 30 A X-COM-SYSTEM Tvåvånings plint Med WAGO kopplingsplint för mät- och styrkretsar erhålles följande fördelar. Ledaranslutning: CAGE CLAM - Anslutning för en-, fler- och fintrådiga ledare upp till 6 mm 2 CAGE CLAM S-anslutning Serie 2002 för en-, fler- och fintrådiga ledare upp till 4 mm 2 möjliggör direktanslutning av en- och fintrådiga ledare med ändhylsa En eller två anslutningar på in- och/eller utgångssidan för ev vidarematning av spänning Funktion: Frånskiljningskniv utan skruvar eller lösa byglingar Tydlig indikering av frånskiljarläge Nominell ström upp till 30 A, nominell spänning upp till 800 V tföranden: Kretskortsplintar med frånskiljbara knivar och ev övergång till kopplingsplint Två- och trevåningsplintar för olika funktioner t.ex givar- och ventilplintar Kopplingsplint i WAGO X-COM-SYSTEMET gör det möjligt att planera prefabricera lösningar för donanslutning. TOJO S tvåvångingsplintar spar plats på DN skenan. Extra: Frånskiljarkniven kan fås i olika färger för gruppindelning. Diemensioner och design överensstämmer med övriga plintsortiment Fasta testuttag Mängder med olika byglingsmöjligheter för funktion och säkerhet. w 0,08-2,5 mm Givarplintar V/6 kv/3 30 A Mät- och strömtransformator kretsar Serie RM 5 mm 5,08 mm 250 V/4 kv/3 500 V/4 kv/2 Kretskortsplint Testuttag nstickbara anslutningar på kopplingsplint Kontroll- och mätning på kretskort / /6 mm /4 mm 2 Med testuttag Med testuttag Frånskiljarkniv med synligt brytställe tdragbar frånskiljning där kniven/tabben sitter kvar Serie A 5,2 mm w 0,25-2,5 mm 2 /4 mm 2 CAGE CLAM S - anslutning Serie A 5,2 mm w 0,25-2,5 mm 2 /4mm 2 CAGE CLAM S - anslutning Tvåvåningsplintar 1-anslutning på ena sidan och donanslutning Tvåvåningsplint med frånskiljning på endast 5,2 mm bredd

6 Säkringsplintar WAGO säkringsplintar har följande egenskaper och fördelar: Serie 281 Serie 281 Serie Serie Serie w_ 5x20 mm, 5x25 mm, 5x30 mm 800 V/8 kv/3 a a w_ 1/4x1, 1/4 x1 1/4 A 10 mm 800 V/8 kv/3 w_ Flatsäkring (typ fordonssäkring) a 25 A/30A a w_ 5 x 20 mm, 5x25 mm, 1/4x1, 1/4 x1 1/4 A 13 mm 500 V/6 kv/ 3 a a w_ Flatsäkring mini (typ fordonssäkring)* (grå), 5,08 mm (orange) 250 V/4 kv/3 eller 500 V/4 kv/2 a 15 A w_ 5x20 mm, 5x25 mm A 6 mm (grå) 250 V max. a 6,3 A a A 6 mm Öppningsbar Öppningsbar Kretskortsplint asplintar Säkringsplint med öppningsbar säkringshållare: Säkringsplintar med eller utan detektering trymme för extra säkring Mångsidiga Testmöjligeter etsäker i säkringshållarens samtliga lägen Säkringspluggar för basplintar: Säkringsplintar med eller utan detektering ngen risk för beröring av spänningsförande delar vid säkringsbyte Servicepersonalen kan ha med sig ny säkringsplugg vid underhållsarbete ingen oavsiktlig återinkoppling Två testuttag Kan med bygling även användas som kopplingsplint Säkringsplint med inlödd miniatyrsäkring endast 5 mm bredd bygger mindre i utrymme Säkeringsplintar för flatsäkringar (KFZ-säkringar): För spänning upp till 30 A Med eller utan detektering Separata testuttag för tipp-kontroll Även lämplig för termiska överströms-jordfelsbrytare (t.ex. ETA, modell , modell , Modell ) Säkringsplintar för kretskortsplint: Överkoppling mellan rad- och kretskortsplint 2- och 3-ledarplintar för spänningsfördelning Separata testuttag Tvåvåningsplintar Givar- och ventilplint Serie X-COM SYSTEMET w_ 250 ma FF 2AFF 125 V max. a 5 A a Kontrolltest av kretskortsplintar /281 Serie asplintar X-COM SYSTEMET X-COM SYSTEMET Alla WAGO säkerhetsplintar är principiellt utrustade med CAGE CLAM -anslutning för en-, fler- och fintrådiga ledare. Flerledarplintar eller byglingar möjliggör uppdelning av ingångar på flera, var och en säkrade, moduler. lintara med samma design som genomgångsplintar skapar ordning och överblick. asplintar i WAGO X-COM-SYSTEM erbjuds för anslutning av säkringskontakter, diodkontakter, indikeringsekomponenter till flerpoliga, istickbara gränssnittskomponenter. a Säkringens elektriska data är gällande för säkringen och indikatorn angivna data. * enligt DN / SO 8820

7 NJ NJ 3 NJ NJ NJ E R NJ E R Färdiga plintrader för 4- och 5-ledarsystem sidan Mätplint fran b b d Mätarplint 2 Mätarplint 2 E.nr: E.nr: ( bbb / Mäta, skilja, säkra 2.0 DD 09/06 Tryckt i Tyskland, D Rätten till tekniska ändringar förbehålles b ( ( Mätarplint 1 Mätarplint 1 E.nr: E.nr: WAGO Sverige Filial till WAGO Kontakttechnik GmbH & Co. KG ox Järfällla esöksadress: Datavägen 9A Tel: Fax: info.se@wago.com
