1 Hög standard för dig som är noggrann: Mätteknik från Bosch. Mätning PLR 25, PLR 50 och PMB 300 L. Nivellering PCL 10, PCL 20, PLT 2 och PLL 5. Lokalisering PDO Multi och PDO 6.

2 1619GU1026 S Tryckt i Tyskland Vi förbehåller oss rätten till tekniska förändringar. Vi frånsäger oss allt ansvar för eventuella tryckfel. Robert Bosch AB Power Tools Division Isafjordsgatan Kista

3 Noggrannare kan det inte bli: laseravståndsmätare från Bosch. Laseravståndsmätarna PLR 25 och PLR 50 från Bosch bygger på det senaste inom lasertekniken. Mätresultaten ger suverän noggrannhet och tillförlitlighet. En sak är säker: det går inte mäta noggrannare än med laser. Lasermätning med PLR 25 och 50 Punktprecisionsmätning med laser. Mätnoggrannhet ± 2 mm (oberoende av avstånd). Som jämförelse: ultraljudsmätning Konformad mätning med ultraljud. Mätnoggrannhet ± 50 mm på 10 m.

4 Avstånd, ytor och volymer utan gissningar. Rikta mot målet, tryck på mätknappen och läs av det noggranna mätresultatet. Med laseravståndsmätare PLR 25 och PLR 50 från Bosch mäter du smidigt upp avstånd, ytor och rumsvolymer utan långa förberedelser. Extra praktiskt: du kan mäta från fram- eller bakkanten på instrumentet. Rikta med laserpunkt och rikthjälp på mål upp till 25 m bort (PLR 25) eller till och med upp till 50 m bort (PLR 50) med punktnoggrannhet, så får du snabbt och tillförlitligt mätvärdet på den stora displayen. Mätning 3

5 PLR 25 och PLR 50 laseravståndsmätare från Bosch Instrumentet visar exakt mätpunkt med laserpunkt på avstånd upp till 25 m (PLR 25) resp. 50 m (PLR 50). Den stora displayen ger lättavlästa mätvärden. Mätning från fram- eller bakkant gör att PLR 25 och PLR 50 går att använda även på svåråtkomliga ställen. Ligger säkert i handen tack vare greppsäker Softgrip. Den inbyggda rikthjälpen hjälper dig vid syftning på stora avstånd. De praktiska funktionsknapparna är lättanvända med självförklarande symboler för t.ex. mätning av ytor eller rumsvolymer. Extremt kompakta PLR 25 och PLR 50 passar alla fickor. Nyhet! PLR 25 Mått (H x B x D): 100 x 55 x 25 mm Arbetsintervall 0,05 25 m Mätnoggrannhet ± 2 mm Lasertyp 635 nm, klass 2 Mätlägen Fram-, bakkant Yt-, volymmätning Addition, subtraktion Kontinuerlig mätning Pythagoras-funktion Minnesfunktion Batterier Kvalitetsväska ja ja ja nej ja ingår 4

6 PLR 50 större räckvidd och Pythagoras-funktion Nyhet! Vid höjdberäkning när det finns hinder mellan mätpunkt och -objekt eller du saknar reflekterande mätyta kan PLR 50 göra indirekta avståndsmätningar med hjälp av Pythagoras sats. PLR x 58 x 36 mm 0,05 50 m ± 2 mm 635 nm, klass 2 Fram-, bakkant referensstift ja ja ja ja ja När det blir för trångt vid mätning i hörn resp. svåråtkomliga vinklar och vrår, så fäller du bara ut det inbyggda referensstiftet på undersidan. Libellen hjälper dig att hålla PLR 50 vågrätt vid mätning av stora avstånd för hand. Mätning 5

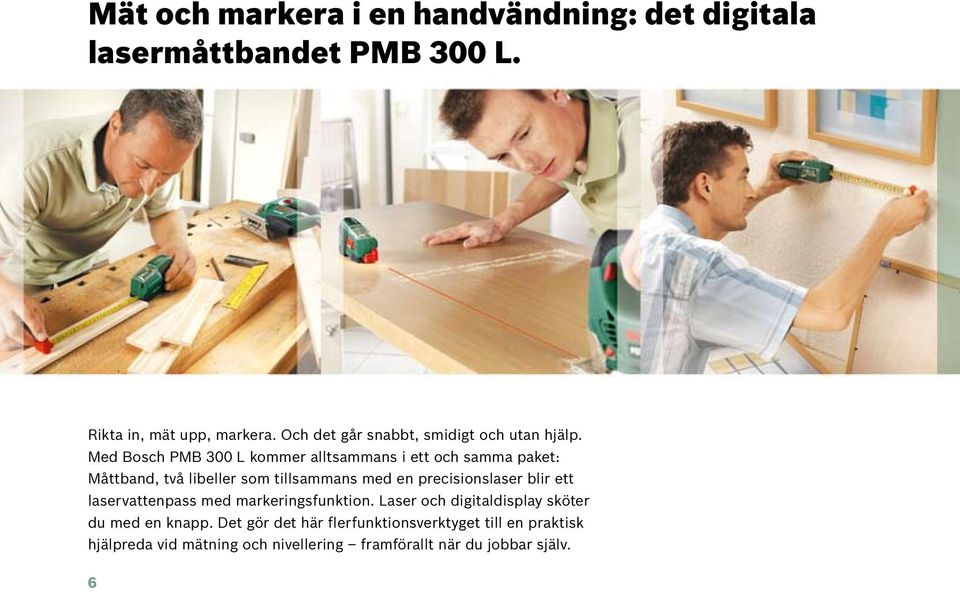

7 Mät och markera i en handvändning: det digitala lasermåttbandet PMB 300 L. Rikta in, mät upp, markera. Och det går snabbt, smidigt och utan hjälp. Med Bosch PMB 300 L kommer alltsammans i ett och samma paket: Måttband, två libeller som tillsammans med en precisionslaser blir ett laservattenpass med markeringsfunktion. Laser och digitaldisplay sköter du med en knapp. Det gör det här flerfunktionsverktyget till en praktisk hjälpreda vid mätning och nivellering framförallt när du jobbar själv. 6

8 PMB 300 L - multifunktionsteknik Digitaldisplayen visar mätvärdena med millimeternoggrannhet. Laservattenpasset ger noggrann nivellering - både horisontellt och vertikalt. Du kan även rikta upp objekt noggrant med den projicerade laserlinjen. Markeringsenheten markerar smidigt mätpunkterna. Mätning PMB 300 L Mått (H x B x D): 133 x 52 x 80 mm Lasertyp 650 nm, klass 2 Mätnoggrannhet ± 1 mm/m Måttbandslängd 3 m Digital display ja Batterier 7

9 Räta vinklar där du vill ha dem: korslaser PCL 10 och PCL 20.

10 Allt exakt i linje något att bygga vidare på. Vill du kakla, men är inte helt säker på om du kan göra det med tillräckligt bra noggrannhet? Vill du hänga lampan exakt mitt över bordet utan en massa komplicerade mätningar? Har länge drömt om en tjusig tavelsamling på vägen upp till övervåningen? Det är bara att sätta igång! Nivellering Med din Bosch-korslaser får du allt i linje, även i knepiga lägen. Och helt säkert. De smarta laserinstrumenten är nämligen självnivellerande. Så lodrätt blir alltid lodrätt och vågrätt alltid vågrätt in i minsta vrå. Och vill du se till att korslasern står stadigt i alla lägen, så finns det ett praktiskt stativ. 9

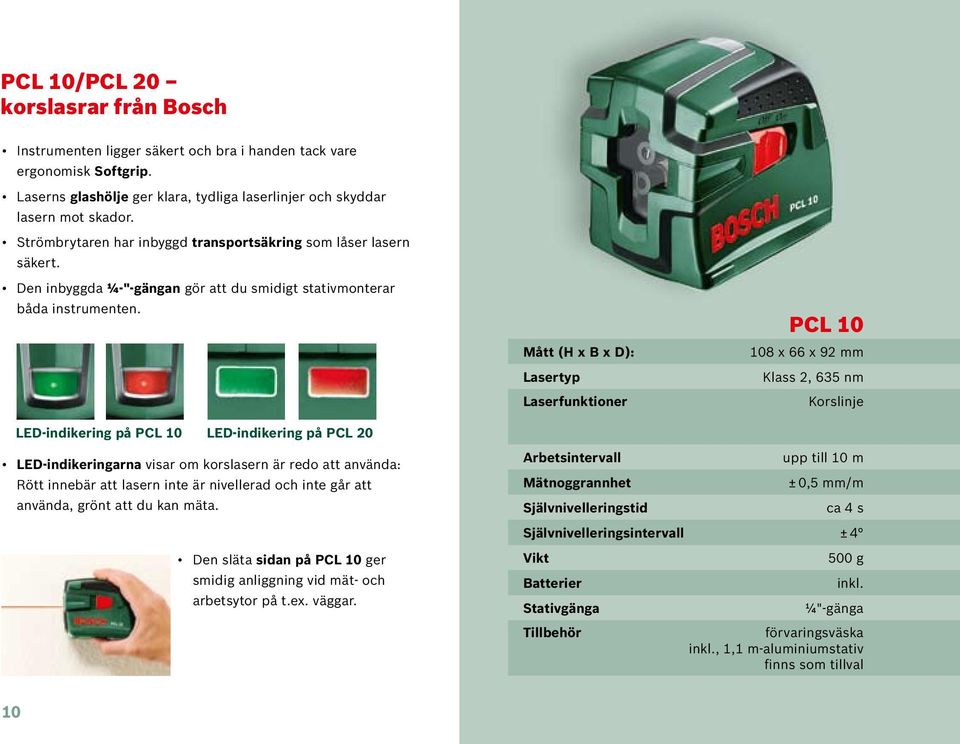

11 PCL 10/PCL 20 korslasrar från Bosch Instrumenten ligger säkert och bra i handen tack vare ergonomisk Softgrip. Laserns glashölje ger klara, tydliga laserlinjer och skyddar lasern mot skador. Strömbrytaren har inbyggd transportsäkring som låser lasern säkert. Den inbyggda ¼-"-gängan gör att du smidigt stativmonterar båda instrumenten. Mått (H x B x D): Lasertyp Laserfunktioner PCL x 66 x 92 mm Klass 2, 635 nm Korslinje LED-indikering på PCL 10 LED-indikering på PCL 20 LED-indikeringarna visar om korslasern är redo att använda: Rött innebär att lasern inte är nivellerad och inte går att använda, grönt att du kan mäta. Den släta sidan på PCL 10 ger smidig anliggning vid mät- och arbetsytor på t.ex. väggar. Arbetsintervall Mätnoggrannhet Självnivelleringstid upp till 10 m ± 0,5 mm/m ca 4 s Självnivelleringsintervall ± 4 Vikt Batterier Stativgänga Tillbehör 500 g ¼"-gänga förvaringsväska, 1,1 m-aluminiumstativ finns som tillval 10

12 PCL 20 - ännu fler användningsområden PCL x 67 x 110 mm Klass 2, 635 nm/650 nm (linje, punkt) Korslinjer 1 horisontell + 1 vertikal + vinkel + lod upp till 10 m ± 0,5 mm/m ca 4 s ± g ¼"-gänga förvaringsväska och väggfäste, 1,5 m-aluminiumstativ finns som tillval Funktionsknappen på PCL 20 gör att du kan välja laserfunktion: korslinjer, separat linje horisontellt och vertikalt. Dessutom finns lodfunktion som överför en punkt från golv till tak. Funktionen är perfekt när du t.ex. ska hänga taklampor. Gummifoten gör att den står stadigt och ger noggrann mätning. Funktionsknappen - välj funktion fritt vertikallinje korslinje Display med 5 funktioner fast korslinje horisontallinje lodpunkt Nivellering 11

13 Smidig kakling utan gränser med kaklingslaser PLT 2. På golv eller vägg, rakt eller diagonalt: med PLT 2 gör du det oändligt mycket snabbare, smidigare och noggrannare. Tack vare två tydliga, exakt 90 -iga laserlinjer kaklar du platta för platta med suverän noggrannhet. Väggfästet och tre inbyggda libeller hjälper dig att rikta in PLT 2 vertikalt, horisontellt eller diagonalt. Du kan även få tavlor och hyllor i våg snabbt och smidigt med PLT 2. 12

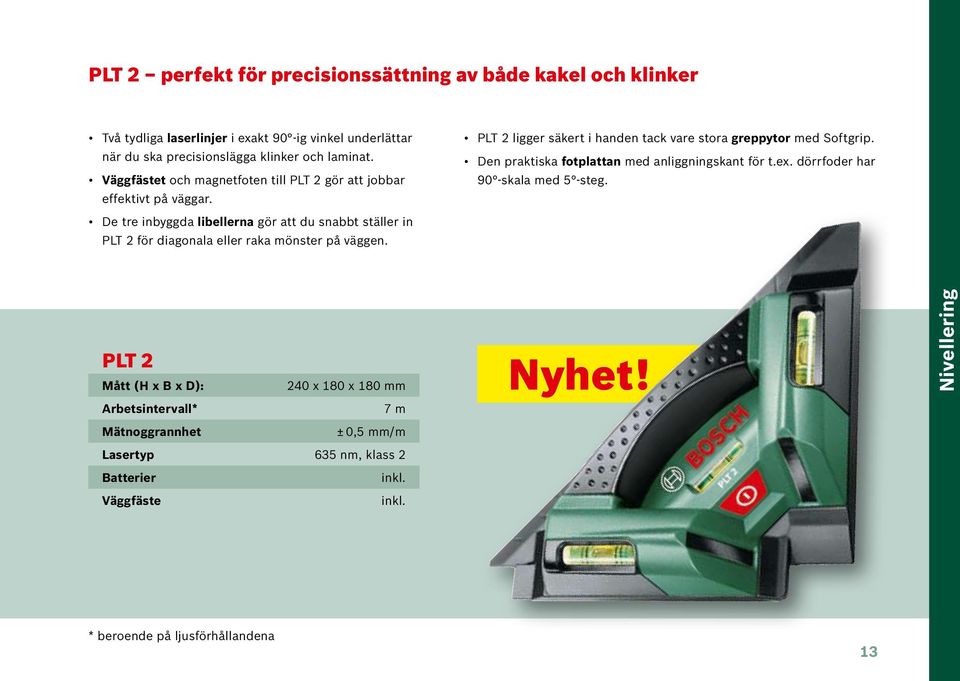

14 PLT 2 perfekt för precisionssättning av både kakel och klinker Två tydliga laserlinjer i exakt 90 -ig vinkel underlättar när du ska precisionslägga klinker och laminat. Väggfästet och magnetfoten till PLT 2 gör att jobbar effektivt på väggar. De tre inbyggda libellerna gör att du snabbt ställer in PLT 2 för diagonala eller raka mönster på väggen. PLT 2 ligger säkert i handen tack vare stora greppytor med Softgrip. Den praktiska fotplattan med anliggningskant för t.ex. dörrfoder har 90 -skala med 5 -steg. PLT 2 Mått (H x B x D): 240 x 180 x 180 mm Arbetsintervall* 7 m Mätnoggrannhet ± 0,5 mm/m Lasertyp 635 nm, klass 2 Batterier Väggfäste Nyhet! Nivellering * beroende på ljusförhållandena 13

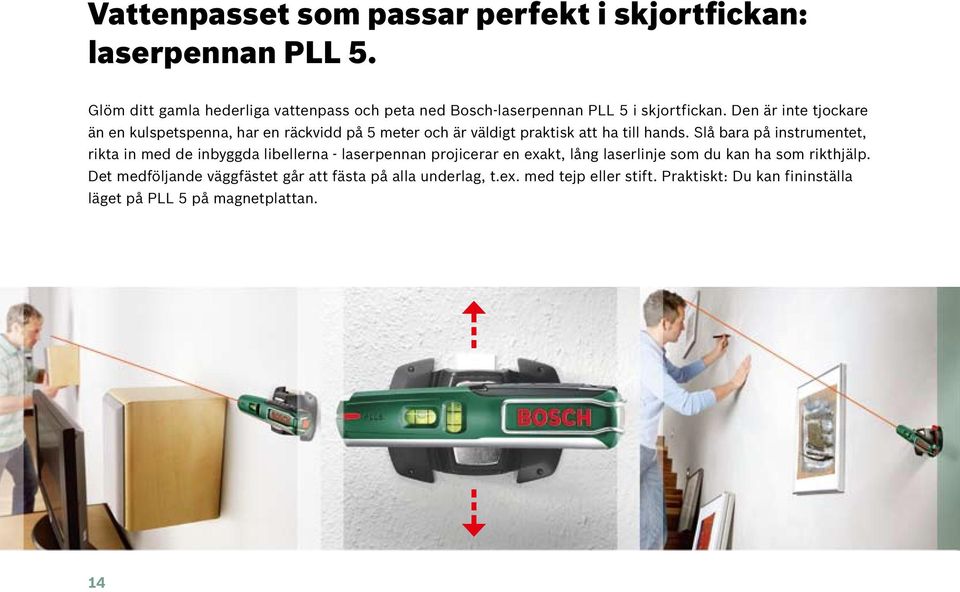

15 Vattenpasset som passar perfekt i skjortfickan: laserpennan PLL 5. Glöm ditt gamla hederliga vattenpass och peta ned Bosch-laserpennan PLL 5 i skjortfickan. Den är inte tjockare än en kulspetspenna, har en räckvidd på 5 meter och är väldigt praktisk att ha till hands. Slå bara på instrumentet, rikta in med de inbyggda libellerna - laserpennan projicerar en exakt, lång laserlinje som du kan ha som rikthjälp. Det medföljande väggfästet går att fästa på alla underlag, t.ex. med tejp eller stift. Praktiskt: Du kan fininställa läget på PLL 5 på magnetplattan. 14

16 PLL 5 - utrustning för noggranna småsaker Tack vare de inbyggda libellerna går lasern att ställa in både horisontellt och vertikalt. PLL 5 är minimal och inte större än en kulspetspenna. Du kan fininställa läget på noggrant tack vare magnetplattan på väggfästet. Tack vare den plana anliggningsytan nivellerar och syftar du snabbt med lasern. Bild 1:1 PLL 5 Mått (H x B x D): 140 x 30 x 20 mm Lasertyp 635 nm, klass 2 Arbetsintervall upp till 5 m Mätnoggrannhet ± 1 mm/m Vikt 130 g Vattenpassfunktion inbyggd Batterier Väggfäste +2 fixeringsstift Nivellering 15

17 Lokalisera det du inte ser: PDO Multi och PDO 6.

18 Lokalisering Oavsett var du jobbar: Undersök först väggen noggrant, för säkerhets skull: Med de smidiga, digitala lokaliseringsinstrumenten PDO Multi och PDO 6 från Bosch ser du vad som döljs under ytan: strömförande ledningar, kopparrör, reglar och balkar av järnhaltig och järnfri metall. PDO Multi lokaliserar till och med träreglar. Och det med maximal precision och framför allt med stor säkerhet: Den röd/gröna LED-borrmarkeringen talar om var du kan borra utan risk och gör det enkelt att markera. 17

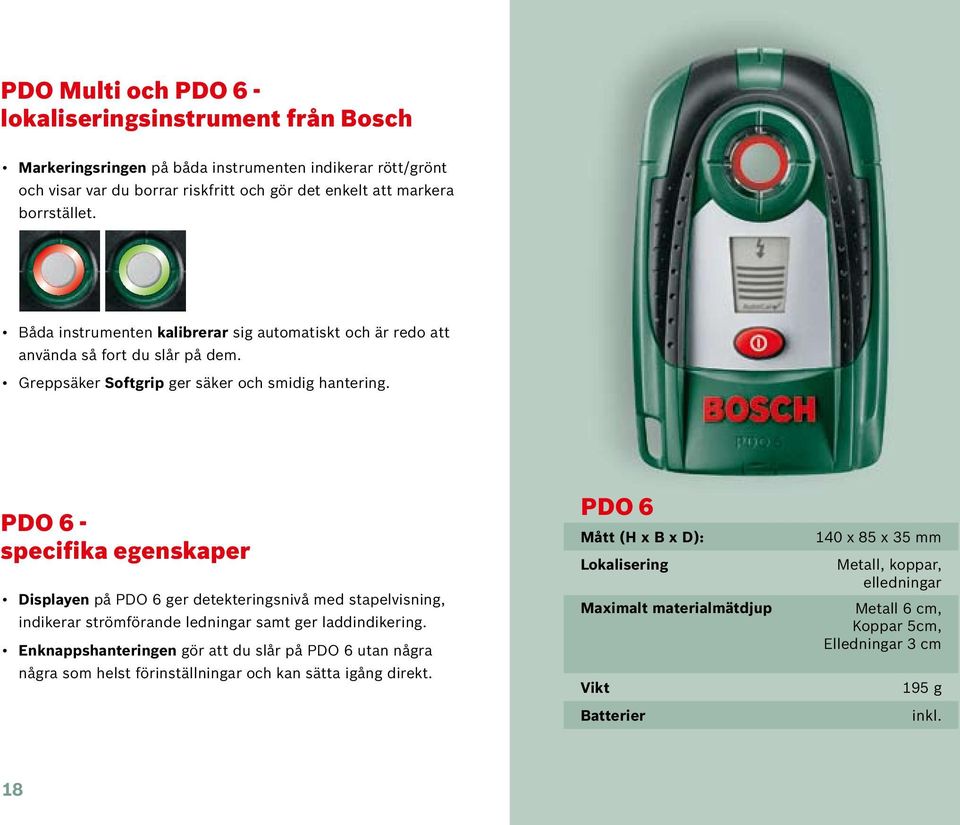

19 PDO Multi och PDO 6 - lokaliseringsinstrument från Bosch Markeringsringen på båda instrumenten indikerar rött/grönt och visar var du borrar riskfritt och gör det enkelt att markera borrstället. Båda instrumenten kalibrerar sig automatiskt och är redo att använda så fort du slår på dem. Greppsäker Softgrip ger säker och smidig hantering. PDO 6 - specifika egenskaper Displayen på PDO 6 ger detekteringsnivå med stapelvisning, indikerar strömförande ledningar samt ger laddindikering. Enknappshanteringen gör att du slår på PDO 6 utan några några som helst förinställningar och kan sätta igång direkt. PDO 6 Mått (H x B x D): Lokalisering Maximalt materialmätdjup Vikt Batterier 140 x 85 x 35 mm Metall, koppar, elledningar Metall 6 cm, Koppar 5cm, Elledningar 3 cm 195 g 18

20 PDO Multi - ännu fler användningsområden Den storadisplayen på PDO multi ger detekteringsnivå med stapelvisning, skiljer på järnhaltig och järnfri metall, indikerar strömförande ledningar samt ger laddindikering. Zoom-läget på PDO Multi gör att du kan lokalisera objekt ännu noggrannare. Funktionsknapparna på PDO Multi gör att du smidigt slår om från metall- till trälokalisering. Pennhållaren håller reda på pennan, så att du snabbt har den till hands. PDO Multi Mått (H x B x D): Lokalisering Maximalt materialmätdjup Vikt Kvalitetsväska Batterier 205 x 85 x 34 mm Metall, koppar, elledningar, trä Metall 8 cm, Koppar 6 cm, Elledningar 4cm, Trä 2 3 cm 250 g Lokalisering 19
