1 PRODUKTKATALOG 2014

2 JAN COMSTEDT AB är ett grossistföretag i marin- och industribranschen. Det startades 1983 av Jan Comstedt, med hans då trettioåriga erfarenhet av den svenska marinmarknaden. Nu 31 år senare drivs företaget vidare av en ny generation i samma anda som vid starten och är en ledande leverantör inom flera områden. Målsättningen är att ge våra kunder en mycket god och snabb service samt att kunna erbjuda ett starkt program med världsledande produkter av hög kvalitet. Vi har nu ett bredare sortiment i flera produktgrupper och är en stabil partner för leverantörer och kunder. Se vår huvudkatalog för att se hela vårt sortiment eller besök vår hemsida se för den senaste informationen om produkterna. Följande varumärken är basen i vårt sortiment av kvalitetsprodukter. Priserna i katalogen är rekommenderade ca. priser inklusive 25% moms. Vi förbehåller oss rätten att ändra priserna, utföranden, funktioner och specifikationer utan föregående avisering.

3 Innehållsförteckning Specialprodukter...4 Ankarspel översikt...6 Vertikala ankarspel...10 Horisontella ankarspel...18 Tillbehör ankarspel...24 Ankarlina och kätting...28 Ankare...29 Bogrullar och kättinglås...32 Capstans förtöjniningsvinsch...33 Översikt bogpropeller...34 Bogpropeller...36 Manöverpaneler bogpropeller...38 Swing Thruster bogpropeller Tillbehör bogpropeller...42 Översikt luckor och ventiler Däcksluckor Tillbehör och reservdelar däcksluckor...52 Ventiler...54 Tillbehör och reservdelar ventiler...59 Översikt vinschar...60 Vinschar manuella...62 Vinschar elektriska...68 Tillbehör och reservdelar vinschar...70 Översikt block, travare och avlastare...74 Block Tillbehör och reservdelar block...96 Travare och skenor...98 Avlastare Brytblock Linlås Översikt styrningar Styrsystem Rattar Piedestaler Reglage Kompass och bord Instrument pod Drivenhet för autopiloter Hjärtstockslager Navtec häckstag...135

4 LEWMAR SPECIALPRODUKTER Lewmar har ett mycket brett program med produkter. I vår svenska Lewmarkatalog för 2014 har vi ett urval av produkter anpassade för den svenska marknaden. Sortimentet är dock mycket större, Lewmar gör även mycket specialanpassade produkter. För mer information se Lewmar Marine Equipment Guide och Lewmar Custom Component Guide. Hemsidan ger även en bra guidning om det kompletta sortimentet. RACING Lewmar produkter för de krävande racingapplikationer är specialtillverkade för ändamålet. Lewmars långa erfarenhet är en garanti för god funktion och säkerhet. VINSCHAR Lewmar kan erbjuda manuella, elektriska och hydraliska vinschar för alla behov. Utöver standard sortimentet kan flera specialmodeller tillverkas för större one off byggen. HARDWARE Hardware som block, skenor, travare m.m. finns i standardutföranden som täcker de flesta behov. Kraven från extrema användare gör dock att man i vissa fall kräver special modeller som Lewmar kan designa enligt kundens önskemål. 4 Lewmar Produktkatalog 2014

5 LUCKOR OCH VENTILER Lewmar har nyligen investerat i sin fabrik för att kunna skapa unika kundlösningar för båtbyggare. I design av en modern båt så är däcksluckor och ventiler en mycket viktig del. Lewmar gör det möjligt att få en funktion och ett utseende som blir unikt. ANKARSPEL I katalogen presenteras ett bas sortiment av ankarspel. Större modeller finns för att kunna ankra mycket stora fartyg på ett säkert sätt. BOGPROPELLER Bogpropellrar finns i flera standard modeller och nytt för i år är Lewmar Swingthruster som fälls in i skrovet när den inte används. Utöver det breda sortimentet tillverkas även en mängd specialanpassade system för större fartyg, både med elektrisk och hydraulisk drivning. Vinschar Rullstor Rullfock Akterdörr och landgångar Bogpropeller Ankarspel Rigg kontroll HYDRAULIK Hydraulpump Vinsch med lintrumma Commander hydraulisk power pack Lewmar kan erbjuda ett stort sortiment med hydraulikprodukter för att manövrera större båtar. Lewmar Produktkatalog

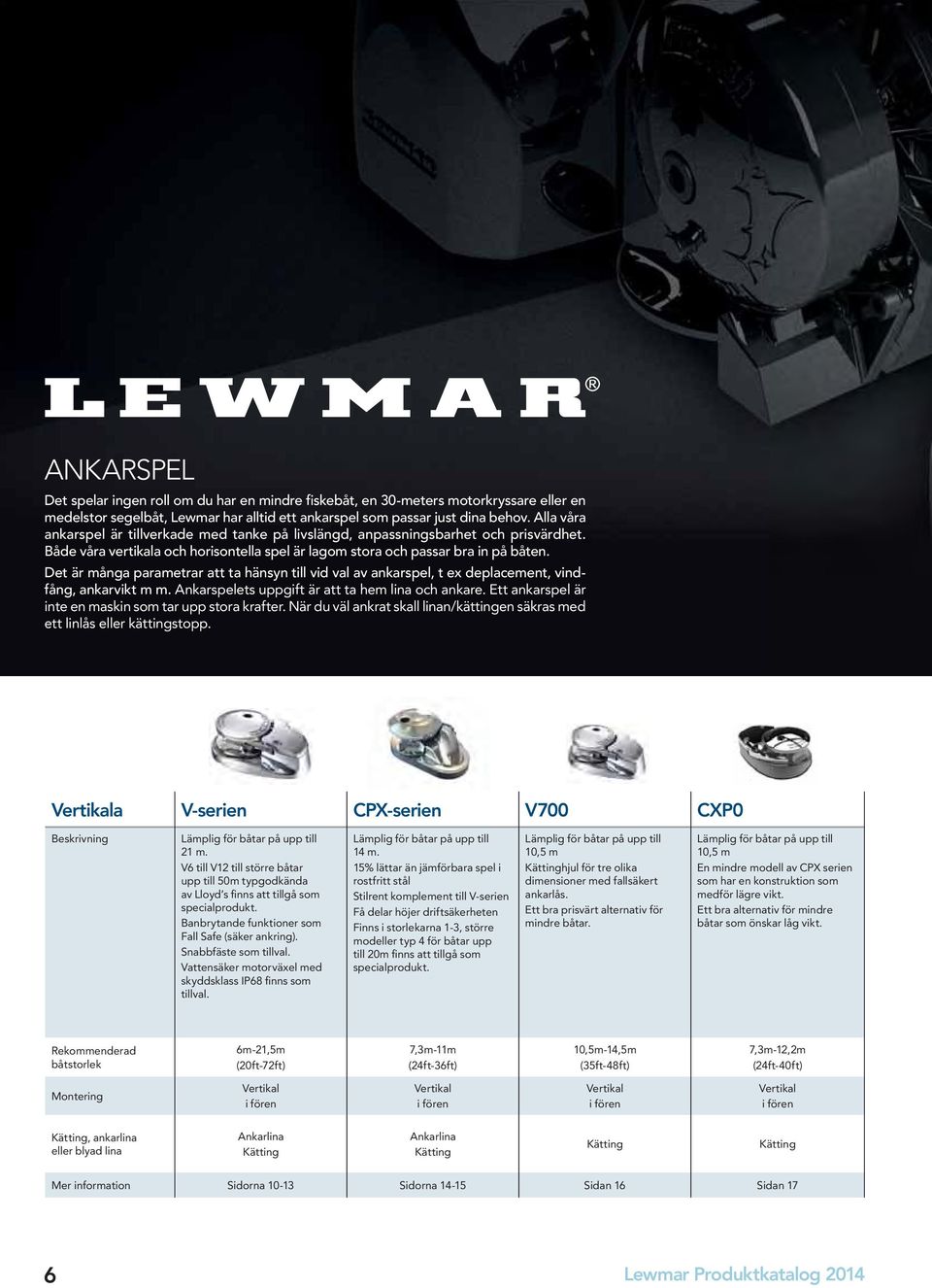

6 ANKARSPEL Det spelar ingen roll om du har en mindre fiskebåt, en 30-meters motorkryssare eller en medelstor segelbåt, Lewmar har alltid ett ankarspel som passar just dina behov. Alla våra ankarspel är tillverkade med tanke på livslängd, anpassningsbarhet och prisvärdhet. Både våra vertikala och horisontella spel är lagom stora och passar bra in på båten. Det är många parametrar att ta hänsyn till vid val av ankarspel, t ex deplacement, vindfång, ankarvikt m m. Ankarspelets uppgift är att ta hem lina och ankare. Ett ankarspel är inte en maskin som tar upp stora krafter. När du väl ankrat skall linan/kättingen säkras med ett linlås eller kättingstopp. Vertikala V-serien CPX-serien V700 CXP0 Beskrivning Lämplig för båtar på upp till 21 m. V6 till V12 till större båtar upp till 50m typgodkända av Lloyd s finns att tillgå som specialprodukt. Banbrytande funktioner som Fall Safe (säker ankring). Snabbfäste som tillval. Vattensäker motorväxel med skyddsklass IP68 finns som tillval. Lämplig för båtar på upp till 14 m. 15% lättar än jämförbara spel i rostfritt stål Stilrent komplement till V-serien Få delar höjer driftsäkerheten Finns i storlekarna 1-3, större modeller typ 4 för båtar upp till 20m finns att tillgå som specialprodukt. Lämplig för båtar på upp till 10,5 m Kättinghjul för tre olika dimensioner med fallsäkert ankarlås. Ett bra prisvärt alternativ för mindre båtar. Lämplig för båtar på upp till 10,5 m En mindre modell av CPX serien som har en konstruktion som medför lägre vikt. Ett bra alternativ för mindre båtar som önskar låg vikt. Rekommenderad båtstorlek 6m-21,5m (20ft-72ft) 7,3m-11m (24ft-36ft) 10,5m-14,5m (35ft-48ft) 7,3m-12,2m (24ft-40ft) Montering Vertikal i fören Vertikal i fören Vertikal i fören Vertikal i fören Kätting, ankarlina eller blyad lina Ankarlina Kätting Ankarlina Kätting Kätting Kätting Mer information Sidorna Sidorna Sidan 16 Sidan 17 6 Lewmar Produktkatalog 2014

7 Horisontella H-serien Pro-Fish Pro-Series CRW Beskrivning Lämplig för båtar på upp till 14,5 m Kompakt idealisk där utrymmet är begränsat Monteras helt på däck för maximalt linutrymme Lämplig för båtar på upp till 12 m Kompakt idealisk där utrymmet är begränsat. Frifallsfunktion gör det lämplig för montering i aktern. Modell finns med kättinghjul för blyadlina. Levereras monteringsklara. Lämplig för båtar på upp till 12 m Kompakt idealisk där utrymmet är begränsat Levereras monteringsklara. Ett helt nytt ankarspel Idealisk för mindre båtar och montering i för eller akter. Integrerad lintrumma och levereras med ankarlina. Rekommenderad båtstorlek 10,5m-14,5m (35ft-48ft) 7,3m-12m (24ft-40ft) 7,3m-12m (24ft-40ft) 6m-9m (20ft-30ft) Montering Horisontell i fören eller akter Horisontell i fören eller akter Horisontell i fören eller akter Horisontell i fören eller akter Kätting, ankarlina eller blyad lina Ankarlina Kätting Ankarlina Blyad lina Kätting Ankarlina Kätting Ankarlina Mer information Sidorna Sidorna Sidorna Sidan 23 Lewmar Produktkatalog

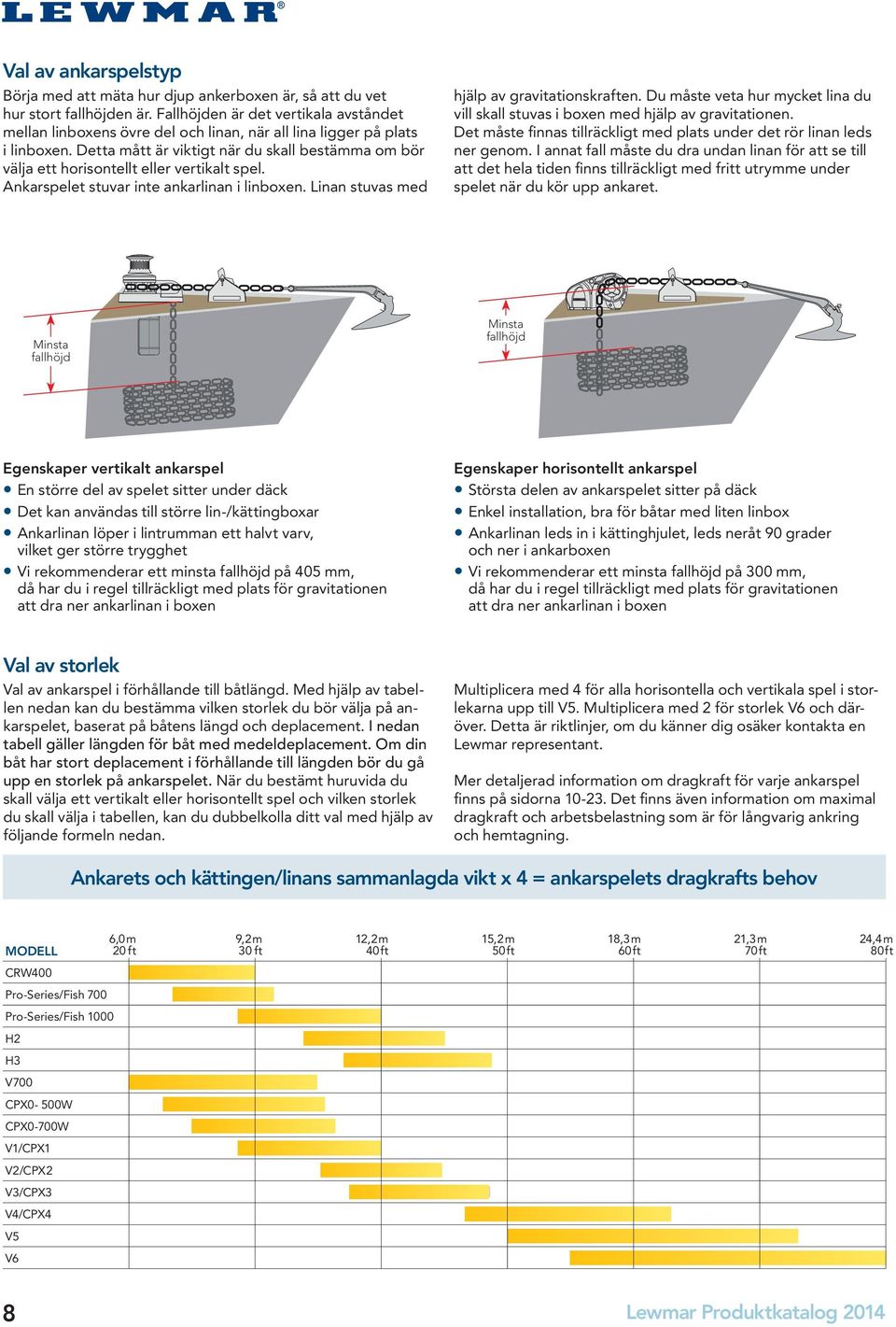

8 Val av ankarspelstyp Börja med att mäta hur djup ankerboxen är, så att du vet hur stort fallhöjden är. Fallhöjden är det vertikala avståndet mellan linboxens övre del och linan, när all lina ligger på plats i linboxen. Detta mått är viktigt när du skall bestämma om bör välja ett horisontellt eller vertikalt spel. Ankarspelet stuvar inte ankarlinan i linboxen. Linan stuvas med hjälp av gravitationskraften. Du måste veta hur mycket lina du vill skall stuvas i boxen med hjälp av gravitationen. Det måste finnas tillräckligt med plats under det rör linan leds ner genom. I annat fall måste du dra undan linan för att se till att det hela tiden finns tillräckligt med fritt utrymme under spelet när du kör upp ankaret. Minsta fallhöjd Minsta fallhöjd Egenskaper vertikalt ankarspel En större del av spelet sitter under däck Det kan användas till större lin-/kättingboxar Ankarlinan löper i lintrumman ett halvt varv, vilket ger större trygghet Vi rekommenderar ett minsta fallhöjd på 405 mm, då har du i regel tillräckligt med plats för gravitationen att dra ner ankarlinan i boxen Egenskaper horisontellt ankarspel Största delen av ankarspelet sitter på däck Enkel installation, bra för båtar med liten linbox Ankarlinan leds in i kättinghjulet, leds neråt 90 grader och ner i ankarboxen Vi rekommenderar ett minsta fallhöjd på 300 mm, då har du i regel tillräckligt med plats för gravitationen att dra ner ankarlinan i boxen Val av storlek Val av ankarspel i förhållande till båtlängd. Med hjälp av tabellen nedan kan du bestämma vilken storlek du bör välja på ankarspelet, baserat på båtens längd och deplacement. I nedan tabell gäller längden för båt med medeldeplacement. Om din båt har stort deplacement i förhållande till längden bör du gå upp en storlek på ankarspelet. När du bestämt huruvida du skall välja ett vertikalt eller horisontellt spel och vilken storlek du skall välja i tabellen, kan du dubbelkolla ditt val med hjälp av följande formeln nedan. Multiplicera med 4 för alla horisontella och vertikala spel i storlekarna upp till V5. Multiplicera med 2 för storlek V6 och däröver. Detta är riktlinjer, om du känner dig osäker kontakta en Lewmar representant. Mer detaljerad information om dragkraft för varje ankarspel finns på sidorna Det finns även information om maximal dragkraft och arbetsbelastning som är för långvarig ankring och hemtagning. Ankarets och kättingen/linans sammanlagda vikt x 4 = ankarspelets dragkrafts behov 6,0 m MODELL 20 ft CRW400 Pro-Series/Fish 700 Pro-Series/Fish 1000 H2 H3 V700 CPX0-500W CPX0-700W V1/CPX1 V2/CPX2 V3/CPX3 V4/CPX4 V5 V6 9,2 m 30 ft 12,2 m 40 ft 15,2 m 50 ft 18,3 m 60 ft 21,3 m 70 ft 24,4 m 80 ft 8 Lewmar Produktkatalog 2014

9 ON ON Designa ditt vertikala ankarspelsystem. Vertikala ankarspel säljs även som lösa komponenter. Välj däcksenhet, motor/växelhus och kättinghjul samt tillbehör. Vissa modeller levereras i kompletta paket. Designa ditt horisontella ankarspelsystem. Horisontella ankarspel säljs komplett exklusive tillbehör. Välj komplett enhet, kontroll samt övriga tillbehör. Vertikalt ankarspel Knap Batteri Säkring Strömbrytare Upp/ner kontaktor Horisontellt ankarspel Ankarlina Upp/ner brytare Ankarlina Linlås Strömbrytare Knap Bog rullar Fjärrkontroll Upp/ner brytare Upp/ner kontaktor Batteri Säkring Ankar schackel Splits mellan lina och kätting Delta ankare Linbox Linlås Bog rullar C.Q.R. Anchor 1 Däcksenhet 2 Motor och växelhus Ankarspel komplett Enbart kättinghjul Kättinghjul och lintrumma Elektrisk eller hydraulisk 3 Kättinghjul 4 Säkring 4 Säkring Beroende på kätting typ 5 Kontaktor/styrbox 6 Manöverpaneler 5 Kontaktor/styrbox 6 Manöverpaneler 7 Övriga tillbehör 7 Ett stort utbud av tillbehör finns för varje modell, se mer information på ankarspelens sidor Övriga tillbehör Ett stort utbud av tillbehör finns för varje modell, se mer information på ankarspelens sidor Tips och säkerhet vid ankring och arbete med ankarspel. ALLTID Avlasta alltid ankarlinan/kättingen till ett säkert fäste när du ligger för ankar Ha alltid ankaret och kättingen/linan säkrade under gång Försäkra dig om att ankringsplatsen är lämplig innan du släpper ankaret Kör alltid mot ankaret när du skall ta hem det, så att spelet arbetar mot slak lina Bryt alltid strömförsörjningen innan du utför arbete på ankarspelet Bryt alltid spelets huvudbrytare när spelet inte används ALDRIG Låt aldrig ankarspelet ta upp kraften från linan/kättingen när du ligger för ankar Dra eller bogsera aldrig båten genom att köra med ankarspelet Använd aldrig ankarspelet för personlyft Stick aldrig in fingrarna i eller runt kabelarhjulet när spelet används Se till att löst sittande kläder eller långt hår inte kommer nära spelet när det används Lewmar Produktkatalog

10 LEWMAR V4/V5 Vertikala ankarspel Lewmar V4 och V5 passar båtar upp till 22m och kan hantera både kätting och ankarlina. De har manuell kättingfrigöring (frifall/störtankring) och konisk koppling för enkel och behändig kontroll. Lintrumman är av WARP typ (Wear & Abrasion Resistant Pattern) som är upp 30% mer slitagehämmande. V4 och V5 har en robust/pålitlig snäckväxel. Manuell nödsats finns som tillval. V4 och V5 levereras som lösa enheter, välj däcksenhet, motor/växelhus, kättinghjul. Komplettera sedan med säkring, kontaktor, manöverpanel, kätting, ankarlina, ankare, fjärrkontroll, fotkontakter m.m. V4/V5 Specifikationer elektrisk drivning Modell Motoreffekt Max dragkraft Arbetsbelastning Maxfart Normal strömförbrukning Säkring Viktmodell med kättinghjul Viktmodell med kättinghjul och lintrumma V4 12V 1600W 1250 kg 313 kg 25 m/min 125 A 150 A 29 kg 36 kg V4 24V 2000W 1500 kg 375 kg 27 m/min 70 A 110 A 29 kg 36 kg V5 12V 2000W 1450 kg 363 kg 27 m/min 120 A 150 A 31 kg 38 kg V5 24V 2000W 1600 kg 400 kg 29 m/min 60 A 110 A 31 kg 38 kg V4/V5 Specifikationer hydraulisk drivning Viktmodell Viktmodell med Modell Maxtryck Flöde Max dragkraft kg Maxfart m/min med kättinghjul kättinghjul och lintrumma V4/5 Hyd 175 bar l/min 1100 vid140 bar 21 vid 40 l/min kg kg V5 V4 289mm 11 3 /8" 284mm 11 3 /16" 91mm 3 9 /16" 188mm 7 3 /8" 51mm 2" 215mm 8 7 /16" 107mm 4 1 /4" 74mm 2 7 /8" 125mm 5" maximum deck thickness 1 93mm 3 11 /16" 277mm 10 7 /8" V4 186mm 7 5 /16" 174mm 6 7 /8" V5 10 Lewmar Produktkatalog 2014

11 ON Lewmar V4/V5 Levereras som lösa delar. Komponera ditt ankarspel beroende på önskemål. Välj däcksenhet, motor/växelhus och kättinghjul. Komplettera sedan med manöverpanel, säkring och kontaktor. För fler manöverpanelsval och kättingräknare se sidorna För ankarlina, kätting och ankare se sidorna Lewmar V4/V5 däcksenhet Artikel nr Typ Benämning Ca. pris V4/V5 Däcksenhet för kättinghjul 9 940, V4/V5 Däcksenhet för kättinghjul med lintrumma ,- 1 Lewmar V4/V5 motor/växelhus Artikel nr Typ Spänning Benämning Ca. pris V4 12V Elektrisk motor och växelhus , V4 24V Elektrisk motor och växelhus , V5 12V Elektrisk motor och växelhus , V5 24V Elektrisk motor och växelhus , V4/V5 Hydraulisk Hydrauliskmotor och växelhus ,- 2 Lewmar kättinghjul Artikel nr Typ Kätting typ Ankarlina typ Ca. pris mm DIN 766, 8mm ISO mm 3 slagen 2 615, mm DIN 766, Campbell 3/8 S4, 5/16 G mm 3 slagen 2 615, mm ISO 4565, 13mm DIN mm 3 slagen 2 615,- 3 Automatsäkring Artikel nr Typ Passar till Ca. pris A V4/ V5 24V 780, A V4/V5 12V 780,- 4 Kontaktor Artikel nr Passar till Typ Ca. pris V5 Dual 12V 1 235, V5 Dual 24V 1 275, V4 Dual 12V 1 785, V4 Dual 24V 1 920, V5 Dual 24V kapslad i box 1 830, V4 Dual 12V kapslad i box 2 340, V4 Dual 24V kapslad i box 2 340,- 5 Manöverpanel Artikel nr Benämning Ca. pris Manöverpanel med vippströmbrytare 285, AA320 Trådbunden fjärrkontroll 1 420, Trådlös fjärrkontroll med mottagare 3 005, SX fotkontakt med svart lock (två styck krävs för upp och ner funktion) 580, SX fotkontakt med rostfritt lock (två styck krävs för upp och ner funktion) 1 105,- 6 Lewmar Produktkatalog

12 LEWMAR V1/V2/V3 Vertikala ankarspel Lewmar V1, V2 och V3 passar båtar upp till 14m och kan hantera både kätting och ankarlina. De har manuell kättingfrigöring (frifall/störtankring) och konisk koppling för enkel och behändig kontroll. Lintrumman är av WARP typ (Wear & Abrasion Resistant Pattern) som är upp 30% mer slitagehämmande. V1, V2 och V3 har fällsäkert ankarlås och en robust/pålitlig snäckväxel. Manuell nödsats finns som tillval. FastFit för snabbare och enklare installation gör att ankarspelet kan installeras av en person. Däcksenheten monteras på däck och motor/växelhus ansluts enkelt på axeln och kan roteras i 45 steg för bästa passform. V1, V2 och V3 ankarspel levereras i kompletta satser med motor/växelhus, däcksenhet strömbrytarpanel, säkring och kontaktor. Välj till ankare, kätting, ankarlina, fjärrkontroll, fotkontakter etc. FastFit V1/V2/V3 Specifikationer Modell Motoreffekt Max dragkraft Arbets-belastning Maxfart Normal strömförbrukning Säkring Vikt med kättinghjul Vikt med kättinghjul och lintrumma V1 12V 700 W 454 kg 113 kg 19 m/min 80 A 90 A 19 kg V2 12V 700 W 650 kg 163 kg 21 m/min 80 A 90 A 19 kg 22 kg V2 24V 900 W 760 kg 180 kg 24 m/min 45 A 50 A 19 kg 22 kg V3 12V 1000 W 890 kg 215 kg 28 m/min 85 A 110 A 21.5 kg 24.5 kg V3 24V 1000 W 1020 kg 243 kg 30 m/min 60 A 90 A 21.5 kg 24.5 kg 221mm 8 3 /4" 168mm 6 5 /8" 43mm 1 11 /16" 75mm 3" 92mm 3 5 /8" 67mm 2 5 /8" 157mm 6 3 /16" 170mm 6 11 /16" 212mm 8 3 /8" 166mm 6 1 /2" 217mm 8 1 /2" 70mm 2 3 /4" 241mm 9 1 /2" V1 Motor/växelhus (med FastFit ) 248mm 9 3 /4" V2/V3 Motor/växelhus (med FastFit ) 12 Lewmar Produktkatalog 2014

13 Lewmar V1/V2/V3 med kättinghjul Levereras komplett med FastFit motor/växelhus, däcksenhet, strömbrytarpanel, säkring och kontaktor. För fler manöverpanelsval och kättingräknare se sidorna För ankarlina, kätting och ankare se sidorna Artikel nr Typ Spänning Kättinghjul Kätting typ Ankarlina typ Ca. pris V1 12V 006 6mm ISO 4565, 1/4" G40, 1/4" BBB mm 3 slagen 8 flätad , V1 12V 001 8mm DIN 766, 8mm ISO mm 3 slagen 8 flätad , V2 12V 001 8mm DIN 766, 8mm ISO mm 3 slagen 8 flätad , V2 12V mm DIN 766, Campbell 3/8" S4, 5/16" G mm 3 slagen 8 flätad , V2 24V 001 8mm DIN 766, 8mm ISO mm 3 slagen 8 flätad , V2 24V mm DIN 766, Campbell 3/8" S4, 5/16" G mm 3 slagen 8 flätad , V3 12V 001 8mm DIN 766, 8mm ISO mm 3 slagen 8 flätad , V3 12V mm DIN 766, Campbell 3/8" S4, 5/16" G mm 3 slagen 8 flätad , V3 24V 001 8mm DIN 766, 8mm ISO mm 3 slagen 8 flätad , V3 24V mm DIN 766, Campbell 3/8" S4, 5/16" G mm 3 slagen 8 flätad ,- Lewmar V1/V2/V3 med kättinghjul och lintrumma Levereras komplett med FastFit motor/växelhus, däcksenhet, strömbrytarpanel, säkring och kontaktor. För fler manöverpanelsval och kättingräknare se sidorna För ankarlina, kätting och ankare se sidorna Artikel nr Typ Spänning Kättinghjul Kättinghjul, kätting typ Ankarlina typ Ca. pris V2 12V 001 8mm DIN 766, 8mm ISO mm 3 slagen 8 flätad , V2 12V mm DIN 766, Campbell 3/8" S4, 5/16" G mm 3 slagen 8 flätad , V2 24V 001 8mm DIN 766, 8mm ISO mm 3 slagen 8 flätad , V2 24V mm DIN 766, Campbell 3/8" S4, 5/16" G mm 3 slagen 8 flätad , V3 12V 001 8mm DIN 766, 8mm ISO mm 3 slagen 8 flätad , V3 12V mm DIN 766, Campbell 3/8" S4, 5/16" G mm 3 slagen 8 flätad , V3 24V mm DIN 766, Campbell 3/8" S4, 5/16" G mm 3 slagen 8 flätad ,- Lewmar Produktkatalog

14 LEWMAR CPX 1/2/3 Vertikala ankarspel Lewmar CPX passar båtar upp till 14m och kan hantera både kätting och ankarlina. CPX är en serie vertikala ankarspel med låg vikt som ett komplement till V-serien. Det är 15% lättare än jämförbara spel i rostfritt stål tack vare en ny konstruktion med färre delar och aluminiumbas. Det gör dem lättare att serva. Ankarspel är en av Lewmars största divisioner och de har kontinuerlig kontakt med båtkonstruktörer och båtbyggare för att försäkra sig om att produkterna ligger i framkant. Detta har lett till att de nu utvecklat det vertikala ankarspelet CPX. CPX ankarspel levereras i kompletta satser med motor/växelhus, däcksenhet, manöverpanel, säkring och kontaktor. Välj till ankare, kätting, ankarlina, fjärrkontroll, fotkontakter etc. CPX Specifikationer Modell Motoreffekt Max dragkraft Arbetsbelastning Maxfart Normal strömförbrukning Säkring Viktmodell med kättinghjul Viktmodell med kättinghjul och lintrumma CPX1 12V 700 W 454 kg 113 kg 19 m/min 80 A 90 A 17.5 kg CPX2 12V 700 W 650 kg 163 kg 21 m/min 80 A 90 A 17.5 kg 20.5 kg CPX2 24V 900 W 760 kg 180 kg 24 m/min 45 A 50 A 17.5 kg 20.5 kg CPX3 12V 1000 W 890 kg 215 kg 28 m/min 85 A 110 A 20 kg 23 kg CPX3 24V 1000 W 1020 kg 243 kg 30 m/min 60 A 90 A 20 kg 23 kg 68mm 2 11 /16" 222mm 8 3 /4" 75mm 3" 68mm 2 11 /16" 158mm 6 1 /4" 170mm 6 46mm 3 /4" 1 13 /16" 95mm 3 3 /4" CPX1/2/3 CPX1/2/3 98mm 3 7 /8" 112mm 4 3 /8" 93mm 3 11 /16" 112mm 4 3 /8" 93mm 3 11 /16" 112mm 4 3 /8" 241mm 248mm 266mm 9 1 /2" 9 3 /4" 10 1 /2" CPX1 Motor Gearbox CPX2 Motor Gearbox CPX3 Motor Gearbox 14 Lewmar Produktkatalog 2014

15 Lewmar CPX 1/2/3 med kättinghjul Levereras komplett med motor/växelhus, däcksenhet, strömbrytarpanel, säkring och kontaktor. För fler manöverpanelsval och kättingräknare se sidorna För ankarlina, kätting och ankare se sidorna Artikel nr Typ Spänning Kättinghjul Kätting typ Ankarlina typ Ca. pris CPX1 12V 006 6mm ISO 4565, 1/4" G40, 1/4" BBB mm 3 slagen 8 flätad , CPX1 12V 001 8mm DIN 766, 8mm ISO 4565, 5/16" G mm 3 slagen 8 flätad , CPX2 12V 001 8mm DIN 766, 8mm ISO 4565, 5/16" G mm 3 slagen 8 flätad , CPX2 12V mm DIN 766, Campbell 3/8" S mm 3 slagen 8 flätad , CPX2 24V 001 8mm DIN 766, 8mm ISO 4565, 5/16" G mm 3 slagen 8 flätad , CPX2 24V mm DIN 766, Campbell 3/8" S mm 3 slagen 8 flätad , CPX3 12V 001 8mm DIN 766, 8mm ISO 4565, 5/16" G mm 3 slagen 8 flätad , CPX3 12V mm DIN 766, Campbell 3/8" S mm 3 slagen 8 flätad , CPX3 24V 001 8mm DIN 766, 8mm ISO 4565, 5/16" G mm 3 slagen 8 flätad , CPX3 24V mm DIN 766, Campbell 3/8" S mm 3 slagen 8 flätad ,- Lewmar CPX 1/2/3 med kättinghjul och lintrumma Levereras komplett med motor/växelhus, däcksenhet, strömbrytarpanel, säkring och kontaktor. För fler manöverpanelsval och kättingräknare se sidorna För ankarlina, kätting och ankare se sidorna Artikel nr Typ Spänning Kättinghjul Kätting typ Ankarlina typ Ca. pris CPX2 12V 001 8mm DIN 766, 8mm ISO 4565, 5/16" G mm 3 slagen 8 flätad , CPX2 12V mm DIN 766, Campbell 3/8" S mm 3 slagen 8 flätad , CPX2 24V 001 8mm DIN 766, 8mm ISO 4565, 5/16" G mm 3 slagen 8 flätad , CPX2 24V mm DIN 766, Campbell 3/8" S mm 3 slagen 8 flätad , CPX3 12V 001 8mm DIN 766, 8mm ISO 4565, 5/16" G mm 3 slagen 8 flätad , CPX3 12V mm DIN 766, Campbell 3/8" S mm 3 slagen 8 flätad , CPX3 24V 001 8mm DIN 766, 8mm ISO 4565, 5/16" G mm 3 slagen 8 flätad , CPX3 24V mm DIN 766, Campbell 3/8" S mm 3 slagen 8 flätad ,- Lewmar Produktkatalog

16 LEWMAR V700 Vertikala ankarspel Lewmar V700 passar båtar upp till 10,5m och kan hantera både 6mm (DIN766), 7mm (DIN766) och 1/4 (G4 och BBB) kätting i samma kättinghjul. Huset i V700 är helt i rostfritt stål (316) och har en smidig konstruktion för infälld montering som döljer motor under däck. V700 har skyddsklass IP67 och är vattentät ner till en meter med slagbeständigt motorhölje, hög linhastighet. Detta gör V700 till ett av de mest attraktiva och hållbara ankarspel som kan köpas för pengar. Det sköts med en knapptryckning och har två funktioner som gör det unikt motorskyddet och de fallsäkra ankarlåset. Du får mycket för pengarna Lewmar V700 med kättinghjul Levereras komplett med motor/växelhus, däcksenhet, säkring och kontaktor. För fler manöverpanelsval och kättingräknare se sidorna För ankarlina, kätting och ankare se sidorna Artikel nr Kättinghjul Kätting Spänning Max dragkraft Maxfart Motoreffekt Arbetsbelastning Strömförbrukning Säkring Vikt Ca. pris /7 mm 12V 320W 320 kg 79 kg 25 m/min 25 A 35 A 6,5 kg 8 410, Manöverpanel med vippströmbrytare 285,- 196mm 73/4" 69mm 23/4" 128mm 5" 211mm 85/16" Unikt kättinghjul för tre olika dimensioner. 16 Lewmar Produktkatalog 2014

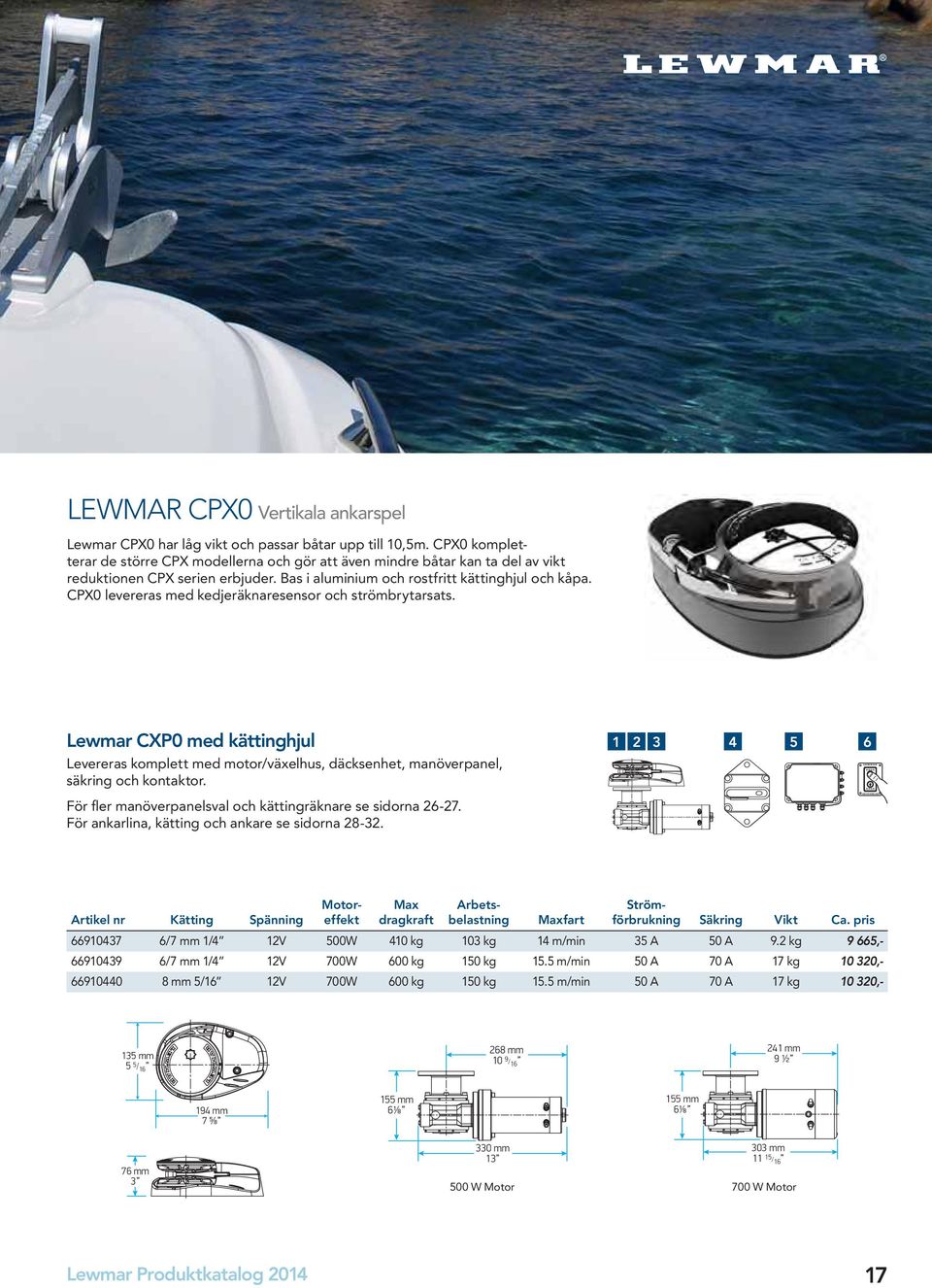

17 LEWMAR CPX0 Vertikala ankarspel Lewmar CPX0 har låg vikt och passar båtar upp till 10,5m. CPX0 kompletterar de större CPX modellerna och gör att även mindre båtar kan ta del av vikt reduktionen CPX serien erbjuder. Bas i aluminium och rostfritt kättinghjul och kåpa. CPX0 levereras med kedjeräknaresensor och strömbrytarsats. Lewmar CXP0 med kättinghjul Levereras komplett med motor/växelhus, däcksenhet, manöverpanel, säkring och kontaktor. För fler manöverpanelsval och kättingräknare se sidorna För ankarlina, kätting och ankare se sidorna Artikel nr Kätting Spänning Motoreffekt Max dragkraft Arbetsbelastning Maxfart Strömförbrukning Säkring Vikt Ca. pris /7 mm 1/4 12V 500W 410 kg 103 kg 14 m/min 35 A 50 A 9.2 kg 9 665, /7 mm 1/4 12V 700W 600 kg 150 kg 15.5 m/min 50 A 70 A 17 kg , mm 5/16 12V 700W 600 kg 150 kg 15.5 m/min 50 A 70 A 17 kg ,- 135 mm 5 5 / mm 10 9 / mm 9 ½ 194 mm 7 ⅝ 155 mm 6⅛ 155 mm 6⅛ 76 mm mm mm / W Motor 700 W Motor Lewmar Produktkatalog

18 LEWMAR H2/H3 Horisontella ankarspel Lewmar H2/H3 passar båtar upp till 14m. De stiliga, horisontella ankarspelen i H-serien är försedda med vår pålitliga snäckväxel. Den inbyggda kontaktorn förenklar kabeldragningen och är skyddad av ett hållbart hölje. Hus av aluminium och komposit ger lägre vikt. Trumman är i rostfritt stål och har den unika slitagehämmande beläggningen WARP. H2/H3 levereras med tungelementbrytare och magnet som standard för anslutning till kättingräknare. Den vattentäta förseglingen kräver minimalt med underhåll, och eftersom den kan installeras i ett stycke går det fort och enkelt att komma igång. H2/H3 Specifikationer Modell Motoreffekt Max dragkraft Arbetsbelastning Maxfart Normal strömförbrukning Säkring Viktmodell med kättinghjul Viktmodell med kättinghjul och lintrumma H2 12V 700 W 650 kg 163 kg 21 m/min 80 A 90 A 21.5 kg 23.5 kg H3 12V 1000 W 890 kg 215 kg 28 m/min 85 A 110 A 23.5 kg 25.5 kg H3 24V 1000 W 1020 kg 243 kg 30 m/min 60 A 90 A 23.5 kg 25.5 kg 212mm 8 5 /16" 365mm 14 3 /8" 273mm 10 3 /4" 361mm 14 1 /4" 18 Lewmar Produktkatalog 2014

19 Lewmar H2/H3 med kättinghjul Levereras komplett med motor/växelhus, däcksenhet i en kompakt enhet. Levereras med manöverpanel, säkring och kontaktor. För fler manöverpanelsval och kättingräknare se sidorna För ankarlina, kätting och ankare se sidorna Artikel nr Typ Spänning Kättinghjul Kätting typ Ankarlina typ Ca. pris H2 12V 505 8mm DIN 766, 8mm ISO 4565, 5/16 BB, 5/16 ISO G mm 3 slagen 8 flätad , H3 12V mm DIN 766, Lewmar 9.5 G40, 3/8 BBB mm 3 slagen 8 flätad ,- Lewmar H2/H3 med kättinghjul och lintrumma Levereras komplett med motor/växelhus, däcksenhet i en kompakt enhet. Levereras med manöverpanel, säkring och kontaktor. För fler manöverpanelsval och kättingräknare se sidorna För ankarlina, kätting och ankare se sidorna Artikel nr Typ Spänning Kättinghjul Kätting typ Ankarlina typ Ca. pris H2 12V 505 8mm DIN 766, 8mm ISO 4565, 5/16 BB, 5/16 ISO G mm 3 slagen 8 flätad , H3 12V mm DIN 766, Lewmar 9.5 G40, 3/8 BBB mm 3 slagen 8 flätad , H3 24V mm DIN 766, Lewmar 9.5 G40, 3/8 BBB mm 3 slagen 8 flätad ,- Lewmar Produktkatalog

20 LEWMAR PRO-SERIES OCH PRO-FISH Horisontella ankarspel Lewmar Pro-series och Pro Fish passar båtar upp till 12m. De horisontella spelen i Pro-serien lovordas världen över och är lysande exempel på Lewmars strävan att leverera kvalitetsprodukter till båtar på mellan 6 och 12 m. Dessa spel är så enkla att installera att de levereras som gör det själv produkter. Husen är helt i rostfritt 316 stål av högsta kvalitet, vilket gör spelet verkligt väderbeständigt och hållbart. Den enkla tryckknappskontrollen och den manuella nödupptagningen gör att det aldrig varit enklare att ankra än nu. Max dragkraft: 320 kg i modell 700 och 454 kg i modell Modell Pro-Fish är det optimala ankarspelet för dig som fiskar. Pro-Fish har automatisk ankringsfunktion, som gör att du kan hålla rakt över ett vrak eller en kant och fälla ankaret med fart och precision. Nu behöver du inte längre ligga och hålla över fisken med motorn och göra slut på en massa bränsle i onödan. Det går lika enkelt att ta hem ankaret, bara tryck på knappen. Pro-Fish-PB passar även för installation i aktern på båten och kättinghjulet har en speciell design för att klara upp till 16mm blya lina. Ankarspelets frifallsfunktion gör att ankaret kan släppas samtidigt som båten styrs mot land och den blyade linan matas ut. Pro-Fish har en ny uppdaterad design för att ge ytterligare förbättrade egenskaper vid aktermontering. Nydesignade Pro-Fish C A B A Omdesignad kontrollarm med högre fjäderspänning och modifierad profil för att förbättra funktionen. B Sluten neoprenpackning skyddar mot vatten. D C Unikt Pro-Guard funktion förhindrar att ankarlinan hoppar ur och hakar fast. D Nytt kättinghjul som utformats speciellt för upp till 16 mm blyad ankarlina. Pro-Series och Pro-Fish Specifikationer Modell Motoreffekt Spänning Max dragkraft Arbetsbelastning Maxfart Normal strömförbrukning Säkring Vikt Pro-Series W 12V 320 kg 79 kg 32 m/min 35 A 50 A 8.5 kg Pro-Series W 12V 454 kg 114 kg 32 m/min 50 A 70 A 9.5 kg Pro-Fish W 12V 320 kg 79 kg 32 m/min 35 A 50 A 8.5 kg Pro-Fish W 12V 454 kg 114 kg 32 m/min 50 A 70 A 9.5 kg 245mm 9 5/8" 245mm 9 5/8" 146mm 5 ¾" 178mm 7" 20 Lewmar Produktkatalog 2014
