Bruksanvisning Kylskåp. BCDv 4302/4312/4313

Transkript

1 Bruksanvisning Kylskåp BCDv 4302/4312/4313

2 Hantering av förpackningen Håll förpackningsmaterialet oåtkomligt för barn - polyetenark och påsar kan orsaka kvävning! Lämna förpackningen vid en officiell återvinningsstation. Din gamla vitvara: Denna innehåller en del material som kan återanvändas och skall hanteras på rätt sätt - inte kastas med osorterat hushållsavfall. Kasserade apparater bör göras obrukbara: Avlägsna kontakten, skär genom anslutningskabeln och förstör låsmekanismen så att barn inte kan bli innestängda i skåpet. Kontrollera att kylsystemet inte är skadat när apparater som inte längre behövs transporteras till återvinningsstället. Information om köldmedium finns på typskylten. Vitvaror som inte längre behövs skall tas om hand på ett professionellt och ändamålsenligt sätt, i enlighet med gällande lokala lagar och regler. Användningsområde Skåpet lämpar sig endast för lagring av livsmedel. När det gäller kylning av livsmedel för kommersiellt bruk,måste relevanta lagstadgade bestämmelser följas. Skåpet är inte lämpligt för lagring och kylning av läkemedel,, blodplasma, laboratoriepreparat eller liknande ämnen och produkter som omfattas av det medicintekniska direktivet 2007/47/ EG. Missbruk av utrustningen kan resultera i att de lagrade varorna skadas eller förstörs. Dessutom är skåpet olämpligt för användning i områden utsatta för explosionsrisk. Klimatklassificering I enlighet med dess klimatklassificering, är apparaten anpassad till att arbeta inom vissa temperaturgränser hos den omgivande luften. Dessa temperaturgränser bör inte överskridas. Den korrekta klimatklassificeringen för din apparat anges på typskylten. Klimatklass SN (4) N (4) ST (5) T (5) Dimensioner Höjd: 2000 mm Bredd: 600 mm Djup: 670 mm Omgivningstemperatur +10 C to +32 C +16 C to +32 C +16 C to +38 C +16 C to +43 C Säkerhetsföreskrifter och varningar För att förhindra personskador eller skador på enheten, bör apparaten packas upp och installeras av två personer. Om apparaten är skadad vid leverans, kontakta leverantören omedelbart innan den ansluts till nätet. För att garantera säker drift, se till att apparaten är installerad och ansluten enligt beskrivningen i denna bruksanvisning. Koppla bort apparaten från elnätet om något fel uppstår. Dra ur kontakten, stäng av eller ta bort säkringen. När du kopplar ur apparaten, dra i kontakten, inte i kabeln. Alla reparationer och åtgärder på apparaten får endast utföras av behörigt serviceföretag, då åtgärder gjorda av obehörig kan vara mycket farligt för användaren. Detsamma gäller för byte av nätkabel. Låt inte öppen eld eller antändningskällor komma in i apparaten. Vid transport och rengöring av apparaten se till att köldmediekretsen inte skadas. I händelse av skada, se till att inga antändningskällor finns i närheten och att utrymmet ventileras väl. Stå inte på sockeln, lådor eller dörrar eller använda dem som stöd för något annat. Denna apparat är inte avsedd att användas av personer (inklusive barn) med nedsatt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap utan uppsikt eller användarinstruktioner från en person ansvarig för deras säkerhet. Barn ska hållas under uppsikt så att de inte leker med apparaten. Undvik långvarig hudkontakt med kalla ytor eller kyld / fryst mat. Detta kan orsaka smärta, domningar och köldskador. Vid långvarig hudkontakt bör skyddsåtgärder vidtas, t.ex. att använda handskar. Ät inte mat som har lagrats för länge, eftersom det kan orsaka matförgiftning. Förvara inte explosiva ämnen eller sprayer med brännbar drivgas t.ex. butan, propan, pentan osv. i apparaten. Elektriska komponenter kan antända läckande gas. Behållare med dylikt innehåll identifieras genom dess innehållsförteckning eller om den har en symbol i form av en låga. WARninG : Skada inte kylkretsen. VARninG : Använd inte elektriska apparater inuti apparaten. Om apparaten är låsbar förvara inte nycklar i närheten av den eller inom räckhåll för barn. Apparaten är utformad för användning i slutna utrymmen. Använd inte apparaten utomhus eller i områden där den är utsatt vattenstänk eller fuktiga förhållanden. Lampor för särskilda ändamål (glödlampor, lysdioder, lysrör) i apparaten syftar till att belysa apparatens interiör och är inte lämpliga för rumsbelysning. Anslut inte kylskåpet till elnätet tillsammans med annan utrustning med hjälp av en förlängningskabel - risk för överhettning.

3 c installera Undvik att placera apparaten i direkt solljus eller nära spisar, värmeelement och liknande värmekällor. Golvet där apparaten står ska vara horisontellt och vågrätt. Kompensera för ojämna golv med de justerbara benen. Det måste finnas ett mellanrum på minst 30cm mellan apparatens överdel och taket. Ventilationsgallren får inte blockeras. Se alltid till att det finns god ventilation och att utströmmande luft kan ledas bort. Standard EN 378 anger att det rum där du installerar apparaten måste ha en volym på 1 m3 per 8 g R 600a köldmedium som används i apparaten, för att undvika bildning av brandfarlig gas / luftblandningar i rummet där apparaten står i händelse av ett läckage i köldmediekretsen. Mängden köldmedium i apparaten finns angiven på typskylten på insidan av apparaten. Installera alltid apparaten direkt mot väggen. Anslutning till elnätet Strömförsörjning (AC) och spänning vid driftpunkten måste överensstämma med uppgifterna på typskylten som är placerad i kylutrymmet på höger sida. Uttaget skall vara säkrat med en 10 A säkring eller högre. Säkringen får inte finnas nära baksidan av apparaten och måste vara lättillgänglig. Anslut apparaten till elnätet endast med ordentligt jordad stickpropp och kontakt. Starta och stänga av apparaten Det rekommenderas att rengöra apparaten innan den tas i drift innan för första gången (se Rengöring). Att starta apparaten: Anslut apparaten till elnätet och den startar. Att stänga av apparaten: Stäng av genom att dra ur stickproppen eller vria temperaturvredet T till. Ställa in temperaturen Använd ett mynt för att vrida temperaturvredet för att ställa in önskad temperatur mellan 1 och 7. Läge 1 = högst temperatur Läge 7 = lägst temperatur nedkylning Denna apparat kan användas för att kyla alla typer av livsmedel. Gallerhyllorna kan flyttas för att rymma flaskor eller förpackningar av olika höjd. Behållare innehållande vätskor med hög alkoholhalt skall förslutas väl och förvaras upprätt. Ventilationsgallret inne i skåpet får inte täckas för! Belysningen hos BCD4302 och BCDv4312 Innerbelysningen utgörs av lysrör placerat till höger inne i BCDv4312 medan innerbelysningen i BCDv4302 är placerad högst upp inne i skåpet. Skyltbelysningen på skåpets ovansida utgörs också av lysrör. Belysningen hos BCDv4313 Inner- och skyltbelysning utgörs av LED hos denna modell Inner- och skyltbelysningen tänds och släcks med knappen S. Lysröret till innnerbelysningen får endast bytas ut av servicetekniker eller av kompetent kunnig personal! Varning - klass 1M laserstrålning. Titta inte direkt mot ljusstrålen när locket avlägsnats. Säkerhetslås Låset är försett med en säkerhetsspärr. Låsa apparaten: Sätt i nyckeln så som visas enligt pil 1. Vrid nyckeln 90 moturs. Upprepa samma förfarande för att låsa upp skåpet, Vrid nyckeln medurs. Temperaturvisning Termometern är placerad till vänster inne i skåpet. 3

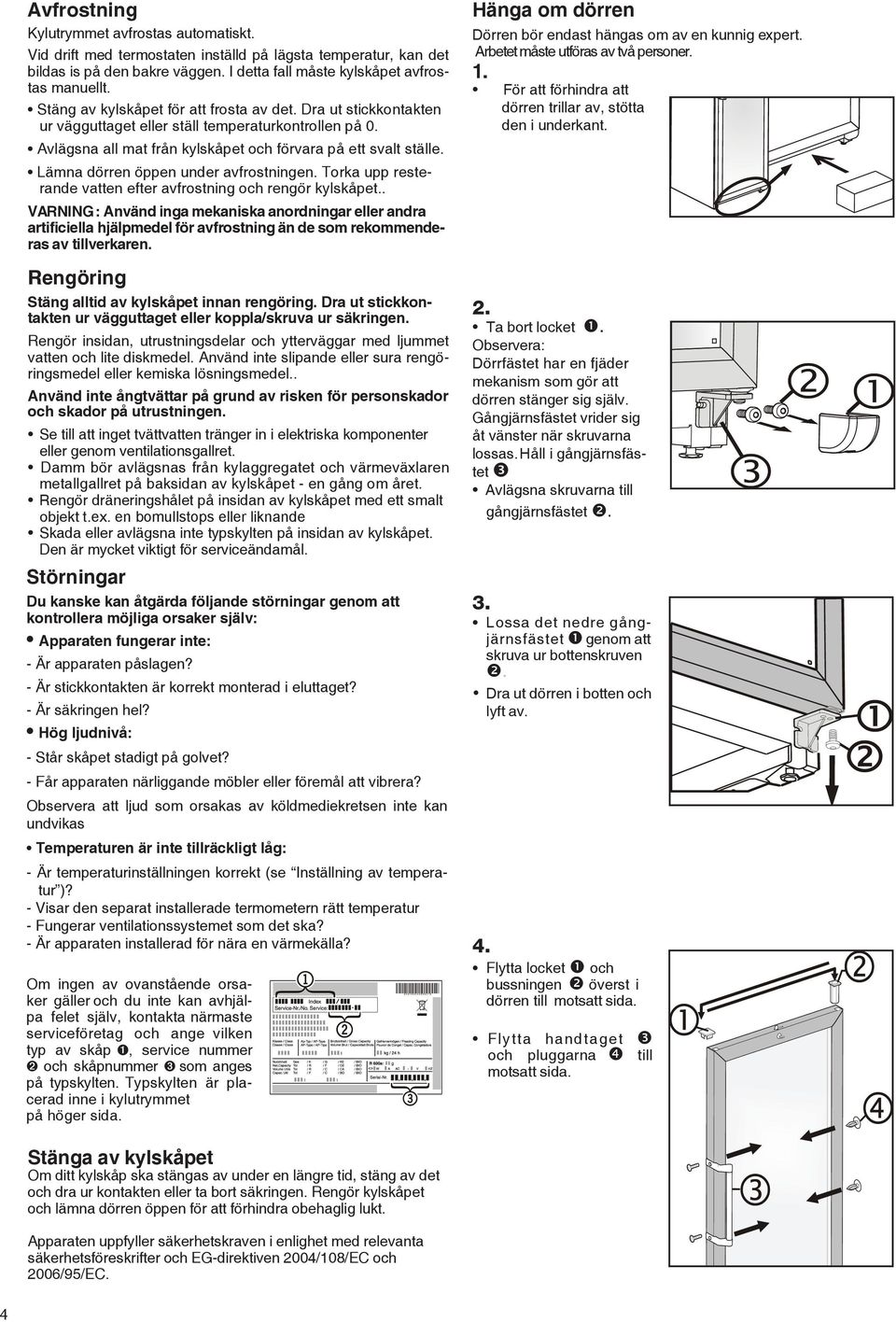

4 Avfrostning Kylutrymmet avfrostas automatiskt. Vid drift med termostaten inställd på lägsta temperatur, kan det bildas is på den bakre väggen. I detta fall måste kylskåpet avfrostas manuellt. Stäng av kylskåpet för att frosta av det. Dra ut stickkontakten ur vägguttaget eller ställ temperaturkontrollen på 0. Avlägsna all mat från kylskåpet och förvara på ett svalt ställe. Lämna dörren öppen under avfrostningen. Torka upp resterande vatten efter avfrostning och rengör kylskåpet.. VARninG : Använd inga mekaniska anordningar eller andra artificiella hjälpmedel för avfrostning än de som rekommenderas av tillverkaren. Rengöring Stäng alltid av kylskåpet innan rengöring. Dra ut stickkontakten ur vägguttaget eller koppla/skruva ur säkringen. Rengör insidan, utrustningsdelar och ytterväggar med ljummet vatten och lite diskmedel. Använd inte slipande eller sura rengöringsmedel eller kemiska lösningsmedel.. Använd inte ångtvättar på grund av risken för personskador och skador på utrustningen. Se till att inget tvättvatten tränger in i elektriska komponenter eller genom ventilationsgallret. Damm bör avlägsnas från kylaggregatet och värmeväxlaren metallgallret på baksidan av kylskåpet - en gång om året. Rengör dräneringshålet på insidan av kylskåpet med ett smalt objekt t.ex. en bomullstops eller liknande Skada eller avlägsna inte typskylten på insidan av kylskåpet. Den är mycket viktigt för serviceändamål. Störningar Du kanske kan åtgärda följande störningar genom att kontrollera möjliga orsaker själv: Apparaten fungerar inte: - Är apparaten påslagen? - Är stickkontakten är korrekt monterad i eluttaget? - Är säkringen hel? Hög ljudnivå: - Står skåpet stadigt på golvet? - Får apparaten närliggande möbler eller föremål att vibrera? Observera att ljud som orsakas av köldmediekretsen inte kan undvikas Temperaturen är inte tillräckligt låg: - Är temperaturinställningen korrekt (se Inställning av temperatur )? - Visar den separat installerade termometern rätt temperatur - Fungerar ventilationssystemet som det ska? - Är apparaten installerad för nära en värmekälla? Om ingen av ovanstående orsaker gäller och du inte kan avhjälpa felet själv, kontakta närmaste serviceföretag och ange vilken typ av skåp ➊, service nummer ➋ och skåpnummer ➌ som anges på typskylten. Typskylten är placerad inne i kylutrymmet på höger sida. Hänga om dörren Dörren bör endast hängas om av en kunnig expert. Arbetet måste utföras av två personer. 1. För att förhindra att dörren trillar av, stötta den i underkant. 2. Ta bort locket. Observera: Dörrfästet har en fjäder mekanism som gör att dörren stänger sig själv. Gångjärnsfästet vrider sig åt vänster när skruvarna lossas.håll i gångjärnsfästet Avlägsna skruvarna till gångjärnsfästet. 3. Lossa det nedre gångjärnsfästet genom att skruva ur bottenskruven. Dra ut dörren i botten och lyft av. 4. Flytta locket och bussningen överst i dörren till motsatt sida. Flytta handtaget och pluggarna till motsatt sida. Stänga av kylskåpet Om ditt kylskåp ska stängas av under en längre tid, stäng av det och dra ur kontakten eller ta bort säkringen. Rengör kylskåpet och lämna dörren öppen för att förhindra obehaglig lukt. Apparaten uppfyller säkerhetskraven i enlighet med relevanta säkerhetsföreskrifter och EG-direktiven 2004/108/EC och 2006/95/EC. 4

5 5. 7. Flytta nedre locket till motsatt sida. Flytta fjädermekanismen och locket i nedre delen av dörren till motsatt sida. Observera : Vid flytt av fjädermekanismen till motsatt sida, måste fjädern bytas ut. Detta för att självstängningsmekanismen skall fungera när dörren hängs om. Vänligen se beskrivningen nedan för byte av fjäder. Spring use on left hinge Spring use on right hinge 8. Passa in dörren på övre gångjärnstappen och städen. Support the door at the Stötta dörren undertillför att hindra den från att trilla av. Byte av fjäder Observera: Byte till omvänd fjäder. Omvänd fjäder levereras med enheten. Den finns i utrymmet för elektriska komponenter bakom ljusskylten. Avlägsna skruvarna uppe på skylten och dra den uppåt. Ta fjädern ur urymmet. Sätt fjädern på gångjärnspinnen. 9. Placera gångjärnsfästet som visas på bilden och skruva fast. Förvara den ursprungliga fjädern på samma plats som den nya Flytta övre gångjärnstappen till motsatt sida. Tryck ner skylten och skruva på plats. Porkka Scandinavia AB Industrigatan TROSA Vrid gångjärnsfästet 90 motsols så att fjädern i mekanismen spänns. Skruva fast gångjärns- fästet med skruvarnna. Sätt tillbaka locket. Tel: Fax: Epost: porkka@porkka.se 5
