1 bruksanvisning Elektrisk inbyggnadsugnen EOB68000

2 We were thinking of you when we made this product

3 electrolux 3 Välkommen till Electrolux värld Tack för att du har valt en förstklassig produkt från Electrolux, vilken vi hoppas skall ge dig mycket nöje i framtiden. Electrolux ambition är att erbjuda ett brett sortiment av produkter som kan göra livet enklare. Du hittar några exempel på omslaget till denna bruksanvisning. Avsätt några minuter till att läsa denna bruksanvisning så att du kan utnyttja fördelarna med din nya produkt. Vi lovar att den kommer att vara överlägset användarvänlig. Lycka till!

4 4 electrolux innehåll Innehåll Säkerhetsanvisningar 5 Beskrivning av produkten 7 Innan produkten används första gången 13 Ugnens betjäning 15 Rengöring och skötsel 51 Vad gör man när 62 Installationsanvisning 63 Avfallshantering 67 Garanti/Kundtjänst 68 Sakregister 72 Service och reservdelar 73 Följande symboler används i denna bruksanvisning: 1 Viktig information för din personliga säkerhet och information om hur skador undviks på apparaten. 3 Allmän information och tips 2 Miljöinformation

5 säkerhetsanvisningar electrolux 5 Säkerhetsanvisningar 5 Denna produkt är godkännd enligt följande EU-direktiv: 73/23/EWG från lågspännings-direktiv 89/336/EWG från EMVdirektiv inklusive ändrings-direktiv 92/31/EWG 93/68/EWG från CEmärknings-direktiv El-säkerhet Ugnen får endast anslutas av en behörig elektriker. Vid störningar eller skador på ugnen: Tag ur säkringen och slå från ugnen. Reparationer av ugnen får endast utföras av en fackman. Vid felaktiga reparationer finns stor risk för skador. Vid behov av reparation, vänd Dig till Electrolux Service eller Din fackhandlare. Säkerhet för barn Lämna aldrig småbarn utan tillsyn medan ugnen är på. Säkerhet under användningen Den här ugnen får användas endast i hushållet till normal kokning, stekning och gräddning av maträtter. Var försiktig när du ansluter elektriska apparater till vägguttag i närheten av ugnen. Se till att anslutningsledningarna inte kommer i kontakt med eller kläms fast under den heta ugnsluckan. Varning: Risk för brännskador! Ugnsutrymmet blir hett när ugnen är på. Om du använder alkoholhaltiga ingredienser i ugnen, så kan det eventuellt bildas en lättantändlig alkoholluftblandning. Öppna i så fall luckan försiktigt. Se till att inte ha glöd, gnistor eller öppen eld i närheten. Anvisning angående akrylamid Enligt de senaste vetenskapliga rönen kan en kraftig stekning av livsmedel, speciellt med produkter som innehåller stärkelse, innebära en hälsorisk genom att akrylamid bildas. Därför rekommenderar vi att tilllaga vid lägsta möjliga temperatur och att inte steka maträtter för hårt.

6 6 electrolux säkerhetsanvisningar Så undviker Du skador på ugnen Lägg inte ut aluminiumfolie i ugnen och ställ ingen bakplåt, kastrull etc på ugnsbotten, då ugnens emalj skadas av den hetta som uppstår. Fruktsaft, som droppar från en plåt, efterlämnar fläckar, som inte går att ta bort. Använd en långpanna för mycket fuktiga kakor. Belasta inte den öppna ugnsluckan. Häll aldrig vatten direkt i den heta ugnen. Det kan uppstå skador och missfärgningar på emaljen. Vid påverkan av våld, framför allt på luckans kanter, kan glaset gå sönder. Förvara inga brännbara föremål i ugnen. De kan ta eld då ugnen slås på. Förvara inga fuktiga livsmedel i ugnen. Emaljen kan skadas. Förvara inga maträtter i ugnen efter att kylfläkten har slagits av. I ugnsutrymmet eller på luckglasen kan fukt bildas, vilken även kan överföras till möbler. Anvisning för emaljbeläggning Efter en tids användning av ugnen kan färgförändringar uppstå i emaljen, dessa påverkar dock inte ugnens normala användning. De utgör heller inget fel som täcks av garantibestämmelserna.

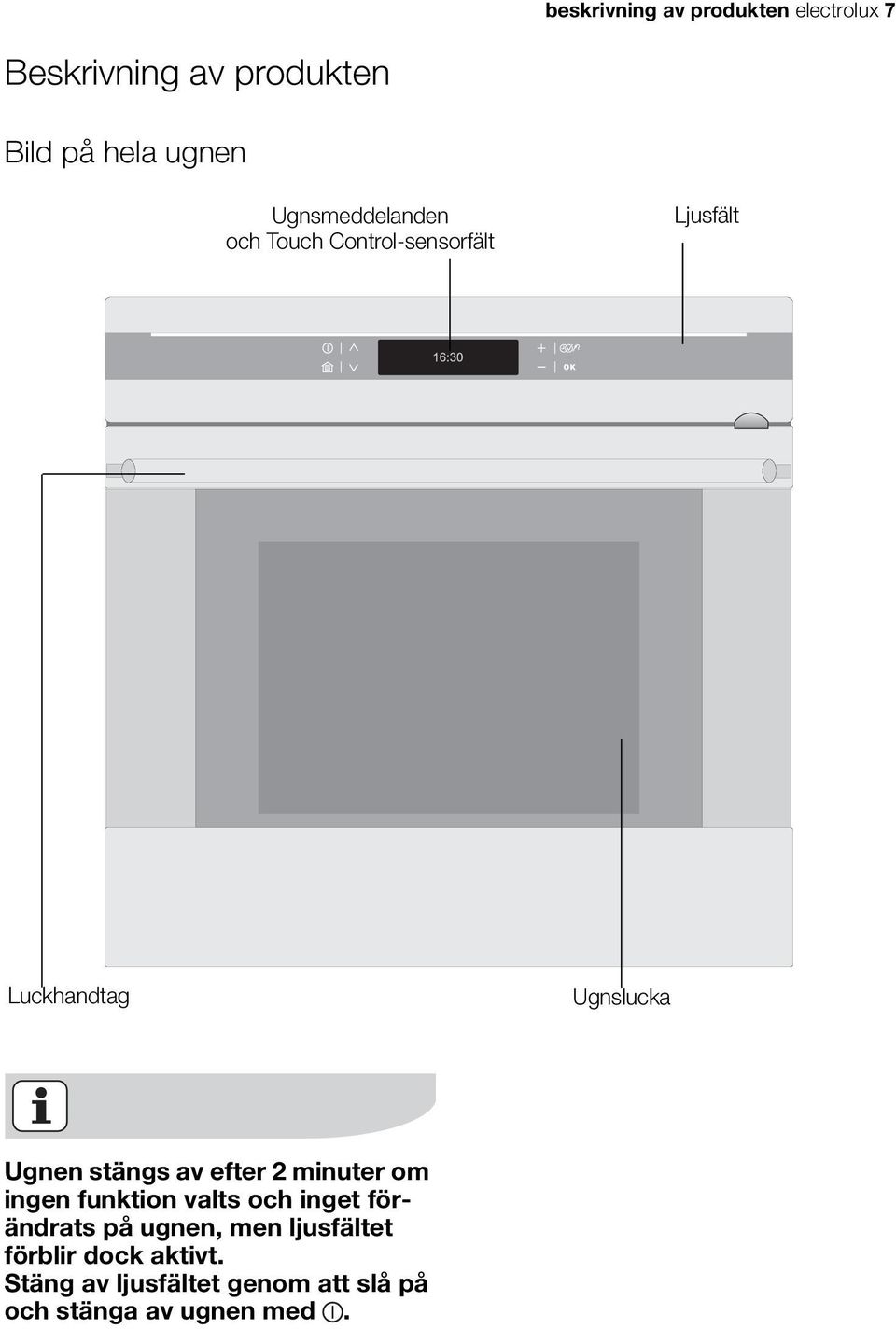

7 beskrivning av produkten electrolux 7 Beskrivning av produkten Bild på hela ugnen Ugnsmeddelanden och Touch Control-sensorfält Ljusfält Luckhandtag Ugnslucka Ugnen stängs av efter 2 minuter om ingen funktion valts och inget förändrats på ugnen, men ljusfältet förblir dock aktivt. Stäng av ljusfältet genom att slå på och stänga av ugnen med.

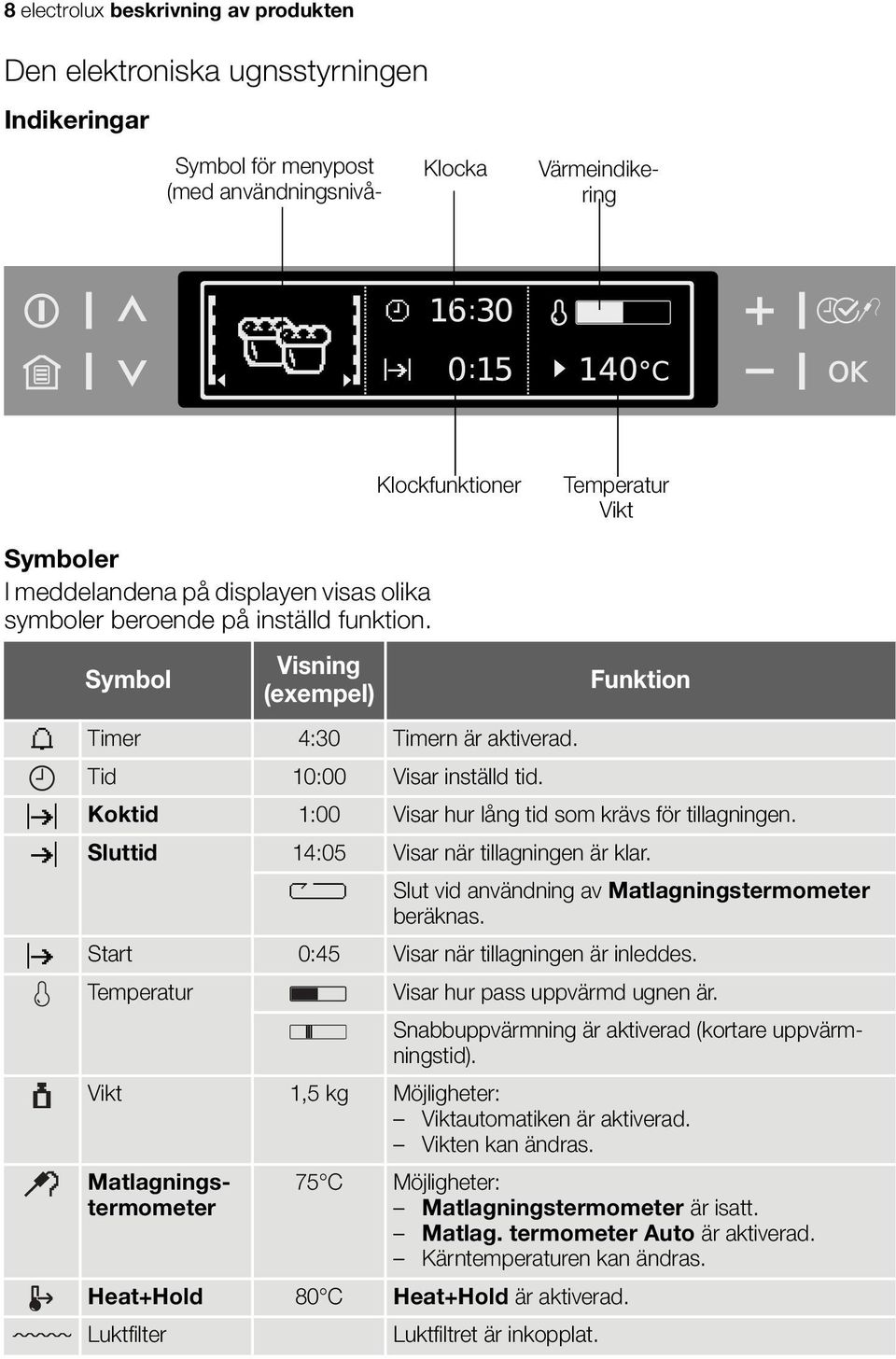

8 8 electrolux beskrivning av produkten Den elektroniska ugnsstyrningen Indikeringar Klocka Symbol för menypost (med användningsnivå- Värmeindikering Klockfunktioner Temperatur Vikt Symboler I meddelandena på displayen visas olika symboler beroende på inställd funktion. Symbol Visning (exempel) Funktion Timer 4:30 Timern är aktiverad. Tid 10:00 Visar inställd tid. Koktid 1:00 Visar hur lång tid som krävs för tillagningen. Sluttid 14:05 Visar när tillagningen är klar. Slut vid användning av Matlagningstermometer beräknas. Start 0:45 Visar när tillagningen är inleddes. Temperatur Visar hur pass uppvärmd ugnen är. Snabbuppvärmning är aktiverad (kortare uppvärmningstid). Vikt 1,5 kg Möjligheter: Viktautomatiken är aktiverad. Vikten kan ändras. Matlagningstermometer 75 C Möjligheter: Matlagningstermometer är isatt. Matlag. termometer Auto är aktiverad. Kärntemperaturen kan ändras. Heat+Hold 80 C Heat+Hold är aktiverad. Luktfilter Luktfiltret är inkopplat.

9 beskrivning av produkten electrolux 9 Touch-kontroller Ugnen styrs med Touch Control-sensorfälten. Du styr funktionerna genom att trycka på sensorfälten. Tänk på att vidröra endast ett sensorfält när du använder ugnen. Om du trycker för plant med fingret kanske du även aktiverar ett angränsande sensorfält. På/Av Ställa in värde Val av alternativ Bläddra Huvudmeny Bekräfta

10 10 electrolux beskrivning av produkten Sensorfält Funktion Anmärkning, Uppåt och nedåt i menyn. Med en aktiv funktion: Tryck 1 gång: Gå till överordnad meny (funktionen förblir aktiv), efter 5 sekunder återgår ugnen till den aktiva menyposten. tryck 2 gånger: Gå nedåt och uppåt i överordnad meny (funktionen stängs av) Visa huvudmenyn. Inställda funktioner stängs av (utom timer). Bekräfta. Slå på eller stäng av ugnen. Välj tidsfunktioner, extrafunktioner och Matlagningstermometer., Ställ in värden (t.ex. temperatur, vikt, tillagningsgrad). Aktivera värde: Tryck 1 gång: framförvarande symbol blinkar tryck 2 gånger: värdet kan ställas in Ställ in värde: Tryck 1 gång: ställ in värde i enskilda steg Håll ned knappen: ställ in värde med snabba steg När du ställer in längd eller tid kan displayen återställas till noll om du trycker på och samtidigt.

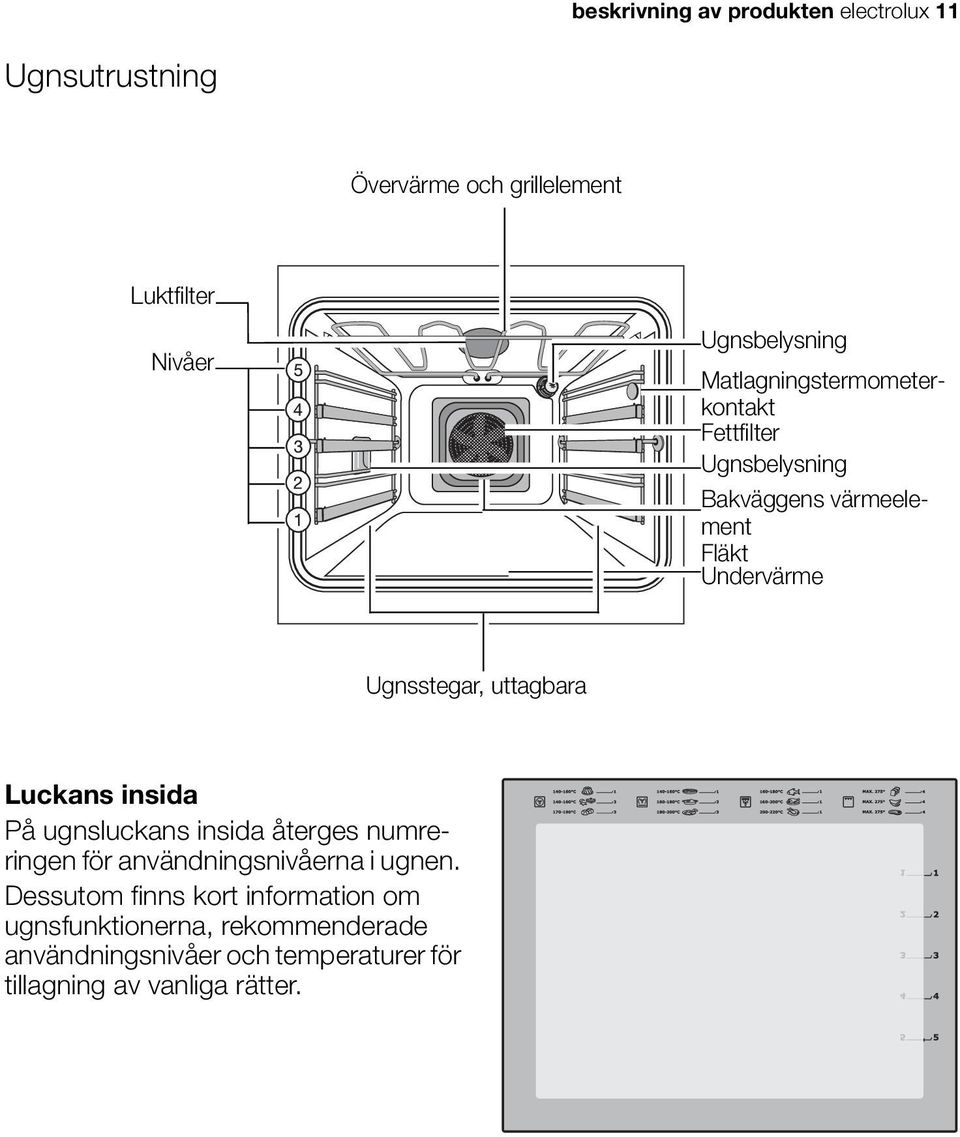

11 beskrivning av produkten electrolux 11 Ugnsutrustning Övervärme och grillelement Luktfilter Nivåer Ugnsbelysning Matlagningstermometerkontakt Fettfilter Ugnsbelysning Bakväggens värmeelement Fläkt Undervärme Ugnsstegar, uttagbara Luckans insida På ugnsluckans insida återges numreringen för användningsnivåerna i ugnen. Dessutom finns kort information om ugnsfunktionerna, rekommenderade användningsnivåer och temperaturer för tillagning av vanliga rätter.

12 12 electrolux beskrivning av produkten Tillbehör till ugnen Galler För tillagningskärl, kakformar, stekar och grillning. Bakplåt För mjuka kakor, småkakor, bröd och bullar. Långpanna För bakning och stekning eller som uppsamlingsfat för fett. Köttermometer För exakt mätning av köttets tillagningsgrad.

13 Innan produkten används första gången innan produkten används första gången electrolux 13 Se i avsnittet Normalinställning om du senare vill ändra någon av dessa grundinställningar. Inställning av språk 1. När ugnen anslutits till elnätet visas följande på displayen: företagslogotypen mjukvaruversion och användningstid meddelandet Val av språk 1. Ställ in önskat språk med och. 2. Bekräfta valt språk med. Från och med nu visas texterna på displayen på det inställda språket. Ställa in kontrast och ljusstyrka Efter att du ställt in språket visas meddelandena Ställ in kontrast och Ställ in ljusstyrka. Ställ in kontrast och ljusstyrka på samma sätt som språket (se avsnittet Inställning av språk ).

14 14 electrolux innan produkten används första gången Inställning av klocka När du ställt in kontrast och ljusstyrka visas meddelandet Inställning klocka. 1. Ställ in aktuell timme med och. 2. Bekräfta med. 3. Ställ in aktuell minut med och. 4. Bekräfta med. Ugnen är nu klar att användas. Tiden måste endast ställas in om ugnen varit frånskiljd från elnätet under lång tid. Första rengöring Innan ugnen tas i bruk första gången ska den rengöras. OBS: Använd inte frätande rengöringsmedel eller slipmedel! Ytan kan ta skada. Använd vanliga rengöringsmedel till metall-ytorna. 1. Öppna ugnsluckan. Belysningen i ugnen tänds. 2. Ta ut alla tillbehör samt ugnsstegarna och rengör dem med varmt vatten med handdiskmedel i. 3. Tvätta även ur ugnen med varmt vatten med handdiskmedel i och torka. 4. Torka av ugnens framsida med fuktig trasa.

15 ugnens betjäning electrolux 15 Ugnens betjäning En översikt över menyerna Huvudmeny Tillagningshjälp Tillagningsfunktioner Mina Receptprogram Undermeny Gris/Kalv Nöt/Vilt/Lamm Fågel Fisk Mjuk kaka Pizza/Paj/Bröd Ugnsrätter/Gratänger Halvfabrikat Special Varmluft Över/Undervärme Paj/Pizza Varmluftsgrillning Min grill Max grill Undervärme Lågtemperaturstekning 1- Mitt Program 2- Mitt Program... Skriv programmets namn

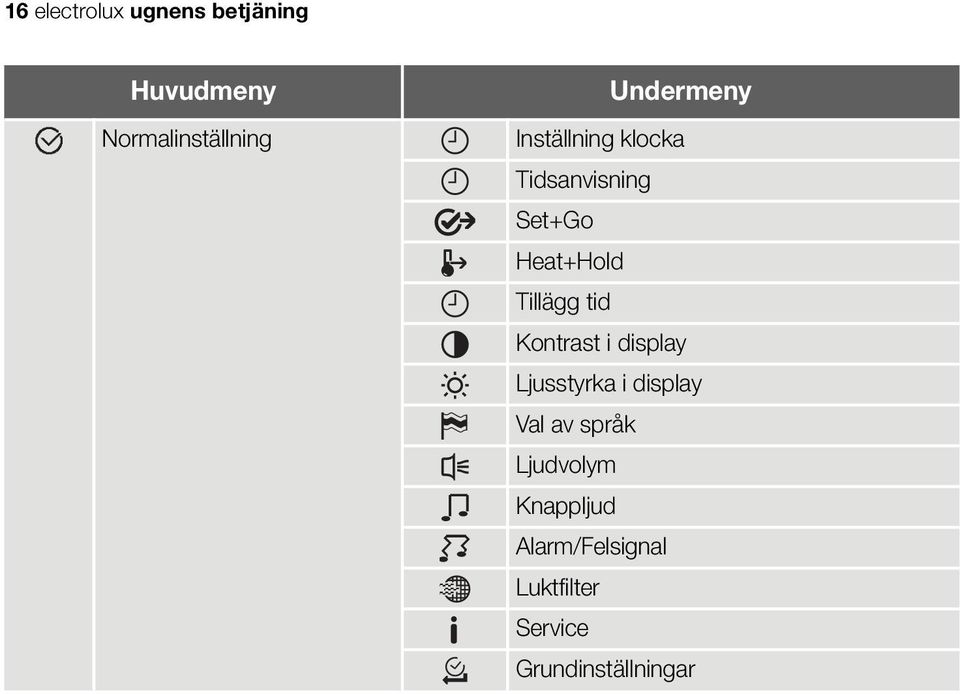

16 16 electrolux ugnens betjäning Huvudmeny Normalinställning Undermeny Inställning klocka Tidsanvisning Set+Go Heat+Hold Tillägg tid Kontrast i display Ljusstyrka i display Val av språk Ljudvolym Knappljud Alarm/Felsignal Luktfilter Service Grundinställningar

17 ugnens betjäning electrolux 17 Menybetjäning Exempel 1. Slå på ugnen med. Du kommer då till huvudmenyn. 2. Välj önskad huvudmeny med och. 3. Gå till respektive undermeny med. Den valda undermenyn visas. Du kommer alltid tillbaka till huvumenyn om du väljer. I slutet av de flesta menyerna finns menyposten Tillbaka. Med detta alternativ kommer du till den överordnade menyn. Du kan avbryta en process genom att trycka på. Du kommer då tillbaka till huvudmenyn. Kylfläkt Fläkten slås automatiskt på för att hålla ugnens väggar kalla. Efter att ugnen har stängts av fortsätter fläkten att gå för att kyla av ugnen, fläkten stängs därefter av automatiskt.

18 18 electrolux ugnens betjäning Värmeindikering Indikering uppvärmning Efter inkoppling av en ugnsfunktion visar den stigande stapeln hur uppvärmd ugnen är. Indikering snabbvärmning För många ugnsfunktioner förkortas uppvärmningstiden genom den automatiska funktionen för snabbvärmning. Fram tills att den inställda temperaturen uppnåtts går en randig stapel i värmeindikeringen från vänster till höger. Indikering för restvärme När ugnen kopplats från visas ugnens restvärme. Indikering av temperatur i grader Temperaturen i grader visas istället för stapeln under uppvärmningstiden i 5 sekunder. Tryck på samtidigt som. När den inställda temperaturen uppnåtts ljuder en signal.

19 ugnens betjäning electrolux 19 Placering av galler, plåt och långpanna Utdragssäkring och tippsäkerhet För att säkra ugnstillbehören vid utdragning har alla ugnstillbehör en utbuktning på höger och vänster kant nertill. Placera alltid ugnstillbehören så att denna utbuktning ligger baktill i ugnsutrymmet. Denna utbuktning är även viktig för ugnstillbehörens tippsäkerhet. Placering av plåt eller långpanna: Skjut in plåt eller långpanna mellan stegparet på önskad nivå. Placering av galler: Sätt in gallret så att tassarna pekar neråt. Skjut in gallret mellan stegparet på önskad nivå. Den förhöjda ramen runt gallret förhindrar att kärl glider av. Placering av galler och långpanna tillsammans: Lägg gallret på långpannan. Skjut in långpannan mellan stegparet på önskad nivå.

20 20 electrolux ugnens betjäning Insättning/borttagning av fettfilter Sätt bara in fettfiltret vid stekning, för att skydda bakväggens värmeelement mot fettstänk. Insättning av fettfilter Ta tag i fettfiltrets handtag och sätt in de båda hållarna uppåt och neråt i öppningen på ugnens baksida (fläktöppningen). Borttagning av fettfilter Ta tag i handtaget på fettfiltret och haka av det upptill.

21 Menyn Tillagningshjälp En översikt över Tillagningshjälpen Rätterna i Kokassistenten (utom Special) tillagas med hjälp av automatiska processer. De automatiska processerna använder de optimala inställningarna för respektive rätt (ugnsfunktioner, temperatur, längd). Kategori Rätt Gris/Kalv Grisstek Kalvlägg Stek av gris Ossobuco Fläsklägg Fylld kalvstek Fläskbog Köttfärslimpa Kalvstek ugnens betjäning electrolux 21 Nöt/Vilt/Lamm Ryggbiff Harsadel Rostbiff Kanin i senapssås Engelsk rostbiff Vildsvin Marinerad stek Lammstek Stek av vilt Lammstek, rosa Viltstek Lammstek med ben Fågel Hel kyckling Kycklinglår Kalkon, hel Coq au Vin Hel anka Stekt anka med apelsin Hel gås Fylld kyckling Benfri kyckling Fisk Hel fisk Fylld bläckfisk Ugnsbakad fiskfilé Lax på grönsaksbädd Ugnsrätt av torkad fisk Jansson Frestelse Fisk på saltbädd

22 22 electrolux ugnens betjäning Kategori Rätt Mjuk kaka Citrontårta Tysk ringkaka Sockerkaka Savarinkaka Lätt tårtbotten Brownies Cheesecake Muffins Fruktkaka Krämig äppelpaj Strösselkaka Morotskaka Flätad vetelängd Mandelkaka Fylld vetefläta Frukttarte Pizza/Paj/Bröd Pizza Fetaostfylld borek Örtfylld pirog Franskbröd Quiche Lorraine Lantbröd Getostpaj Pirog Ostpaj Ugnsrätter/Gratänger Lasagne Pastagratäng Cannelloni Gratinerade endiver Potatisgratäng Köttgryta Moussaka Vitkålgratäng Halvfabrikat Fryst pizza Bröd/Bullar Fryst panpizza Kyld pizza Fryst portionspizza Pommes Frites Croquetter Riven potatisgräng Frysta bröd/bullar, endast lätt brynt Fryst Apfel Strudel Fryst fiskgratäng Kycklingvingar Fryst lasagne/cannelloni Special Upptining Konservering Torkning Tallriksvärmare Varmhållning

23 ugnens betjäning electrolux 23 Praktisk information om de olika automatiska programmen, recepten och ugnsfunktionerna finns i den medföljande handboken. Använda Tillagningshjälpen Tillagningshjälp med Vikt automatisk Tillagningstiden fastställs automatiskt när vikten anges. Exempel 1. Med knapparna och väljer du menyposten Tillagningshjälp, önskad kategori och rätt. 2. Bekräfta med. 3. Välj Vikt automatisk med och 4. Bekräfta med. 5..Med och ställer du in vikten på det som ska tillagas. Inställningen sker i steg på 0,2 kg. Det automatiska programmet startas. Så snart det automatiska programmet avslutas ljuder en signal. 6. Tryck på valfri knapp för att stänga av signalen. Om den föreslagna viktuppgiften inte ändras inom cirka 5 sekunder startar programmet automatiskt. Du kan ändra viktuppgifterna när som helst. För alla fågelprogram ska du vända på det som tillagas efter 30 minuter. Ett meddelande visas.

24 24 electrolux ugnens betjäning Tillagningshjälp med Matlag. termometer Auto Ugnen stängs av när den inställda kärntemperaturen uppnåtts. Observera! Endast medlevererad Matlagningstermometer får användas. Använd endast originaltillbehör om matlagningstermometern måste ersättas. Exempel 1. Slå på ugnen med. 2. Med knapparna och väljer du menyposten Tillagningshjälp, önskad kategori och rätt. 3. Bekräfta med. 4. Välj Matlag. termometer Auto med och 5. Bekräfta med. Ett meddelande visas om att ugnens Matlagningstermometer ska sättas in. 6. Sätt in Matlagningstermometer (se avsnittet Matlagningstermometer). Det automatiska programmet startas. Så snart det automatiska programmet avslutas ljuder en signal. 7. Tryck på valfri knapp för att stänga av signalen. 8. Ta bort Matlagningstermometer. Inom några minuter beräknas en preliminär sluttid, vid vilken den inställda kärntemperaturen är uppnådd. Denna tid uppdateras hela tiden och visas i displayen. För systemet är det nödvändigt att Matlagningstermometer är isatt i köttet och i kontakten på ugnens sida från tilllagningens början, den får inte tas bort under tillagningen.

25 ugnens betjäning electrolux 25 Varning: Ugnens Matlagningstermometer är mycket varm! När du drar ut kontakten och spetsen föreligger fara för brännskador! Tillagningshjälp med Automatiska recept Alla inställningar är fasta och kan inte ändras. Exempel 1. Med knapparna och väljer du menyposten Tillagningshjälp, önskad kategori och rätt. 2. Bekräfta med. 3. Med knapparna och väljer du Automatiska recept. 4. Bekräfta med. 5. Det automatiska programmets startas. Så snart det automatiska programmet avslutas ljuder en signal. 6. Tryck på valfri knapp för att stänga av signalen.

26 26 electrolux ugnens betjäning Manuellt Med inställningen Manuellt används de optimala inställningarna (ugnsfunktion och temperatur) för respektive rätt, men du kan ändra dessa om du vill. Exempelvis om du inte vill använda en Matlagningstermometer, om du inte vet hur mycket ingrediensen väger eller om du vill använda ett eget recept. Exempel 1. Med knapparna och väljer du menyposten Tillagningshjälp, önskad kategori och rätt. 2. Bekräfta med. 3. Välj Manuellt med och. 4. Bekräfta med. Du befinner dig nu vid motsvarande ugnsfunktion och kan göra önskade inställningar (se avsnittet Ugnens betjäning ).

27 Menyn Ugnsfunktioner En översikt över ugnsfunktionerna Du kan ställa in tillagningsprocesser individuellt med ugnsfunktionerna. ugnens betjäning electrolux 27 Ugnsfunktion Användning Grillelement/fläkt Varmluft Över/Undervärme Paj/Pizza Varmluftsgrillning Min grill Max grill Undervärme Lågtemperaturstekning För bakning på upp till tre nivåer samtidigt. Ställ in ugnstemperaturen C lägre än vid Över-/undervärme. För bakning och stekning på en nivå. För bakning på en nivå av rätter som skall ha en stark färg och en knaprig botten. Ställ in ugnstemperaturen C lägre än vid Över-/undervärme. För stekning av större köttstycken eller fågel på en nivå. Funktionen lämpar sig också för att gratinera och ugnsbaka För grillning av platta livsmedel som läggs i mitten på gallret och för rostning av bröd. För grillning av platta livsmedel i större mängd och för rostning av bröd. För efterbakning av kakor med knapriga bottnar. För stekning av låga stekar, filéer och tjock biffar Övervärme, undervärme, bakväggens värmeelement, fläkt Över-/undervärme Varmluft och undervärme Grill, övervärme, fläkt Grill Grill och övervärme Undervärme Varmluft

28 28 electrolux ugnens betjäning Använda ugnsfunktionerna Exempel 1. Slå på ugnen med. 2. Välj menyposten Ugnsfunktion med och. 3. Bekräfta med. 4. Med och väljer du ugnsfunktionen Varmluft. 5. Bekräfta med. 6. Ställ in önskad temperatur med och. 7. Bekräfta med eller vänta 5 sekunder. Ugnen värms upp. När den inställda temperaturen uppnåtts ljuder en signal. Ugnen värms upp när ugnsfunktionens symbol animeras. ugnsbelysningen slås på. när motsvarande värmeelement (t.ex. fläkt) slås på. Vid sidan av temperaturen kan flera funktioner ställas in med (se avsnittet Extra funktioner).

29 ugnens betjäning electrolux 29 Menyn Mina Receptprogram En översikt över Mina Receptprogram Undermeny 1- Mitt Program 2- Mitt Program... Skriv programmets namn Beskrivning Spara optimala inställningar för egna recept. Byt namn på sparade program. Du kan spara 20 program. Använda Mina Receptprogram Spara program 1. Välj ugnsfunktion eller Tillagningshjälp med önskade inställningar. 2. Under eller efter ugnsfunktionen eller Tillagningshjälp en trycker du så ofta på knappen tills att fönstret Spara visas. 3. Bekräfta med knappen. Nästa lediga lagringsplats visas. 4. Bekräfta med knappen. 5. Du kan nu skriva in namnet på ditt program. Den första bokstaven blinkar. 6. Välj önskade bokstäver i alfabetisk ordning med och 7. Med och flyttar du markören åt höger eller vänster. Nästa bokstav blinkar och kan anpassas. 8. Bekräfta med när du angett programnamnet Programmet sparas.

30 30 electrolux ugnens betjäning Upptagna lagringsplatser kan skrivas över när som helst. Med och kan du välja det program som ska skrivas över, istället för att använda den föreslagna lediga lagringsplatsen. Du kan byta namn på programmen när som helst i menyn Skriv programmets namn. Öppna program 1. Slå på ugnen med. 2. Välj menyposten Mina Receptprogram med riktningsknapparna och. 3. Bekräfta med. 4. Med riktningknapparna och väljer du det sparade programmet. 5. Bekräfta med. Det sparade programmet med dess inställningar startas. Om inget program sparats visas ett meddelande om hur du sparar program.

31 ugnens betjäning electrolux 31 Menyn Normalinställning En översikt över Normalinställning Du kan förändra olika grundinställningar oberoende av respektive användning i ugnen. Inställningarna kan bara ändras när en ugnsfunktion inte är vald. Inställning Display Beskrivning Inställning klocka 12:15 Ställ in aktuell tid. Tidsanvisning På Tiden visas när apparaten är avstängd. Av Tiden visas inte när apparaten är avstängd, eftersom displayen stängs av helt - energibesparande. Set+Go På Funktionen Set+Go visas i fönstret för alternativval och kan aktiveras. Av Funktionen Set+Go visas inte i fönstret för alternativval. Heat+Hold På Funktionen Heat+Hold visas i fönstret för alternativval och kan aktiveras. Av Funktionen Heat+Hold visas inte i fönstret för alternativval. Tillägg tid På Slå på eller stäng av funktionen Tillägg tid. Av Kontrast i display Ställ in displayens kontrast stegvis. Ljusstyrka i display Ställ in displayens ljusstyrka stegvis.

32 32 electrolux ugnens betjäning I nställning Display Beskr ivning Val av språk Svenska... Välj och ställ in språk på displayen. Ljudvolym Ställ in volym för knappljud och signaler stegvis. Knappljud På Av Alarm/Felsignal På Av Luktfilter På Av Service ECAIA207 V03IA Grundinställningar Varje knapptryckning bekräftas med ett ljud. Slå på eller stäng av knappljud. En signal ljuder när ett steg inte går att genomföra. Slå på eller stäng av signalen. Slå på eller stäng av Luktfilter. Visar programvarans version och konfiguration. Återställ alla inställningar till leveransinställningarna (även Mina program).

33 ugnens betjäning electrolux 33 Mellan 22:00 och 06:00 reducerar displayen ljusstyrkan för att spara energi. Använda Normalinställning Exempel 1. Välj menyposten Normalinställning med och. 2. Bekräfta med. 3. Gå till inställningen som du vill ändra med och. 4. Bekräfta med. På displayen visas det aktuella värdet. 5. Med och väljer du önskat värde. 6. Bekräfta med. Inställningen har ändrats. Användning av Normalinställning dagligen Set+Go Funktionen Set+Go gör det möjligt att göra alla inställningar för en ugnsfunktion och vid ett senare tillfälle starta denna. Exempel på användning: Du förbereder en rätt på morgonen och gör alla nödvändiga inställningar på ugnen. Ditt barn kommer hem vid lunch, ställer rätten i ugnen, trycker på någon knapp och ugnen startar med dina inställningar. Förutsättning: Fast Koktid

34 34 electrolux ugnens betjäning Slå på Set+Go 1. Välj ugnsfunktion med önskade inställningar. 2. Tryck på knappen tills att fönstret Set+Go visas. 3. Bekräfta med. Funktionen Set+Go har nu aktiverats. Starta Set+Go 1. Tryck på valfri knapp (förutom ). Den valda ugnsfunktionen startas. Så snart ugnsfunktionen avslutats ljuder en signal. 2. Tryck på valfri knapp för att stänga av signalen. När den valda ugnsfunktionen är aktiv med Set+Go är även Knapplås aktiv (se avsnittet Knapplås). Set+Go kan aktiveras och inaktiveras i menyn Normalinställning.

35 ugnens betjäning electrolux 35 Heat+Hold Funktionen Heat+Hold håller tillagade rätter varma i 30 minuter efter att tillagningstiden avslutats. Detta är till exempel användbart om dina gäster blir försenade. Förutsättning för Heat+Hold: Inställd temperatur över 80 C Fast Koktid Slå på Heat+Hold 1. Välj ugnsfunktion. 2. Tryck på knappen tills att fönstret Heat+Hold visas. 3. Bekräfta med. Funktionen Heat+Hold har nu aktiverats. 4. Så snart ugnsfunktionen avslutats ljuder en signal och Heat+Hold startas. Den inställda ugnsfunktionen pågår i 30 minuter med 80 C. Efter de 30 minuterna med Heat+Hold stängs ugnen av. Oberoende av inställd ugnsfunktion förblir Heat+Hold aktiv. Du kan byta mellan ugnsfunktionerna. Heat+Hold kan aktiveras och inaktiveras i menyn Normalinställning.

36 36 electrolux ugnens betjäning Tillägg tid Den senaste ugnsfunktionen fortsätter när tiden löpt ut. Förutsättning: Alla ugnsfunktioner med Koktid eller Vikt automatisk. Inga ugnsfunktioner med Matlagningstermometer. Tillägg tid kan slås på och stängas av i menyn Normalinställning. Slå på Tillägg tid Ugnsfunktionen är avslutad. En signal ljuder och ett meddelande visas. 1. Tryck på valfri knapp. 2. Ett meddelande om Tillägg tid visas i cirka 5 minuter. 3. Aktivera med Tillägg tid. 4. Ställ in längd för Tillägg tid med och. 5. Starta Tillägg tid med eller låt den starta automatiskt efter 5 sekunder. Inställningarna för ugnsfunktionen med ny längd visas. Vidare användning motsvarar normala ugnsfunktioner. Tillägg tid kan ställas in när som helst på nytt.

37 ugnens betjäning electrolux 37 Luktfilter Genom filtrets katalytiska påverkan minskas lukter så mycket som möjligt. Ugnens Luktfilter slås automatiskt på när tillagningen (förutom vid Special) startas. När tillagningen slutförs stängs funktionen av. Luktfilter är deaktiverat vid leveransen. Filtret aktiveras i menyn Normalinställning. Energiförbrukningen är högre när Luktfilter är aktiverat. Om Luktfilter stängs av i menyn Normalinställning slås det på automatiskt efter 100 drifttimmar under tilllagning för rengöring. Under Pyrolyse slås ugnens Luktfilter automatiskt på, även om det stängts av i menyn Normalinställning.

38 38 electrolux ugnens betjäning Extra funktioner Din ugn är utrustad med följande extrafunktioner: Signalur Koktid Sluttid Knapplås Barnlås Säkerhetsavstängning Matlagningstermometer Signalur För inställning av en kort tid. När tiden gått ut ljuder en signal. Denna funktion påverkar inte ugnen. 1. Tryck på knappen tills att fönstret Signalur visas. Med knapparna och ställer du in önskad tid (max. 2 timmar och30minuter). 2. Bekräfta med eller vänta 5 sekunder. Den senast använda menyposten och återstående tid visas. När tiden gått ut till 10 % ljuder en kort signal. När tiden har gått ut hörs en signal i 2 minuter och ett meddelande visas. 3. Tryck på valfri knapp för att stänga av signalen (utom ). Signalur förblir aktiv när du byter till en annan funktion eller stänger av ugnen.

39 ugnens betjäning electrolux 39 Koktid och Sluttid Koktid För inställning av hur länge ugnen ska användas. Sluttid För inställning när ugnen ska stängas av. 1. Välj ugnsfunktion. 2. Tryck på knappen tills att fönstret Koktid/Sluttid visas. 3. Med och ställer du in önskad tilllagningstid och avstängningstid (max. 23 timmar och 59 minuter). 4. Bekräfta med eller vänta 5 sekunder. Inställningarna för den valda ugnsfunktionen visas med den inställda tillagningstiden och avstängningstiden. När tiden har gått ut hörs en signal i 2 minuter och ett meddelande visas. Ugnen stängs av. 5. Tryck på valfri knapp för att stänga av signalen (utom ).

40 40 electrolux ugnens betjäning Oberoende av inställd ugnsfunktion består den inställda längden. Du kan byta mellan ugnsfunktionerna. Förutsättning: Den ugnsfunktion som du byter till saknar fast inställd längd. När Matlagningstermometer används kan Koktid och Sluttid inte användas. Utnyttjande av restvärme med klockfunktionerna Koktid och Sluttid. Vid användande av klockfunktionerna Koktid och Sluttid stän-ger ugnen av värmeelementen när 90% av den inställda eller beräknade tiden har gått ut. Den kvarvarande restvärmen utnyttjas för att fortsätta tillagningsprocessen till slutet av den inställda tiden (3 till 20 min).

41 ugnens betjäning electrolux 41 Koktid och Sluttid samtidigt Koktid och Sluttid kan användas samtidigt om ugnen automatiskt ska slås på och av vid en senare tidpunkt. 1. Välj ugnsfunktion. 2. Tryck på knappen tills att fönstret Koktid/Sluttid visas. 3. Ställ in den tid som rätten behöver för att bli färdig med funktionen Koktid, t.ex.: 1 timme. 4. Bekräfta med. 5. Ställ in den tid när rätten ska vara färdig med funktionen Sluttid, t.ex. kl. 14: Bekräfta med eller vänta 5 sekunder. Den valda ugnsfunktionen visas i några sekunder med inställd tillagningstid och avstängningstid. Ett meddelande visas när programmet startas.

42 42 electrolux ugnens betjäning Knapplås Knapplåset skyddar alla inställda funktioner mot oavsiktliga ändringar. Slå på Knapplås 1. Välj ugnsfunktion. 2. Tryck på knappen tills att fönstret Knapplås visas. 3. Bekräfta med. Funktionen Knapplås har nu aktiverats. Stänga av Knapplås 1. Tryck på knappen. 2. Bekräfta med. Knapplåset skyddar inte mot oavsiktlig avstängning. När ugnen stängts av upphävs automatiskt Knapplåset. Ugnens Barnlås När ugnens Barnlås kopplats in kan ugnen inte längre användas. Slå på Barnlås Ingen ugnsfunktion får vara vald. 1. Tryck samtidigt på knapparna och tills ett meddelande visas. Ugnens Barnlås är nu inkopplat. Stänga av Barnlås 1. Tryck samtidigt på knapparna och tills ett meddelande visas. Ugnens Barnlås är nu urkopplat och ugnen kan åter användas.

43 ugnens betjäning electrolux 43 Ugnens säkerhetsavstängning Om ugnen inte stängs av under en viss tid eller om temperaturen inte förändras stängs ugnen automatiskt av. Ugnen stängs av vid en ugnstemperatur på: C efter 12,5 timmar C efter 8,5 timmar C efter 5,5 timmar max C efter 3,0 timmar Omstart efter säkerhetsavstängning Tryck på knappen.

44 44 electrolux ugnens betjäning Matlagningstermometer Ugnen stängs av när den inställda kärntemperaturen uppnåtts. Observera!: Endast den medlevererade Matlagningstermometern får användas! Använd endast originaltillbehör om matlagningstermometern måste ersättas. Ställ in kärntemperatur för Matlagningstermometer 1. Slå på ugnen med. 2. Sätt in Matlagningstermometerns spets så att spetsen sitter i mitten av det som ska tillagas, om möjligt. 3. Sätt in Matlagningstermometerns kontakt så långt det går i uttaget på ugnens sidovägg. Fönstret Matlagningstermometer visas. 4. Ställ in önskad kärntemperatur med och inom 5 sekunder. 5. Bekräfta inställd kärntemperatur med. 6. Välj ugnsfunktion. Ugnsfunktionens meny visas. 7. Ställ in ugnstemperaturen om det behövs.

45 ugnens betjäning electrolux 45 Inom några minuter beräknas en preliminär sluttid, vid vilken den inställda kärntemperaturen är uppnådd. Denna tid uppdateras hela tiden och visas i displayen. För systemet är det nödvändigt att Matlagningstermometer är isatt i köttet och i kontakten på ugnens sida från tilllagningens början, den får inte tas bort under tillagningen. När den inställda kärntemperaturen uppnåtts ljuder en signal. 8. Tryck på valfri knapp för att stänga av signalen. Du kan sätta in Matlagningstermometern även när en ugnsfunktion redan valts. Om du vill ändra kärntemperaturen trycker du på knappen. Från och med 30 C visas kärntemperaturen.

46 46 electrolux ugnens betjäning Ta bort Matlagningstermometer Varning! Matlagningstermometern är mycket varm! När du drar ut kontakten och spetsen föreligger fara för brännskador! 1. Dra ut Matlagningstermometerns kontakt ur uttaget och ta ut rätten från ugnen. 2. Stäng av apparaten.

47 ugnens betjäning electrolux 47 Mekaniskt lås för lucka När ugnen levereras är låset för luckan inaktiverat. Aktivera lås för lucka 1. Fatta tag på båda sidor av lucktätningen(b) på luckans överkant och tryck inåt för att öppna spärren. Drag därefter bort lucktätningen uppåt. 2. Aktivera spak: Ta ur spaken (1) och skjut den 4 mm åt vänster (2) skjuta in (3). 3. Fatta lucktätningen (B) på sidorna, lägg den mot insidan av luckkanten och sätt på lucktätningen (B) på luckans överkant.

48 48 electrolux ugnens betjäning På den öppna sidan av lucktätningen(b) finns en styrskena (C). Denna ska skjutas in mellan det yttre luckglaset och styrvinkeln(d). Spärren(E) ska snäppa in. Öppna ugnsluckan. 1. Tryck ned spaken. 2. Öppna luckan. Stäng ugnen Stäng luckan utan att trycka på spaken. Inaktivera luckans lås Om du vill inaktivera luckans lås ska du skjuta tillbaka spaken åt höger. Följ beskrivningen ovan.

49 ugnens betjäning electrolux 49 Det mekaniska låset för luckan upphävs inte genom att ugnen stängs av. Demontera lås för lucka 1. Fatta tag på båda sidor av lucktätningen(b) på luckans överkant och tryck inåt för att lossa spärren. Drag därefter bort lucktätningen uppåt. 2. Demontera spaken: Ta ur spaken (1). 3. Ta ut tätningen från undersidan av lucktätningen (B)(2) och skjut in den (3). 4. Fatta tag på båda sidorna av lucktätningen (B), lägg den mot insidan av luckkanten och sätt på lucktätningen(b) på luckans överkant.

50 50 electrolux ugnens betjäning På den öppna sidan av lucktätningen(b) finns en styrskena (C). Denna ska skjutas in mellan det yttre luckglaset och styrvinkeln (D). Spärren (E) ska snäppa in. 5. Stäng ugnsluckan.

51 rengöring och skötsel electrolux 51 Rengöring och skötsel Varning: Vid rengöring skall ugnen vara frånslagen och kall. Varning: Rengöring av ugnen med ångstråle- eller högtryckstvätt är av säkerhetsskäl inte tillåtet! Observera: Använd inga skurmedel, skarpa rengöringsmedel eller skrapande föremål. Ugnens utsida Torka av ugnens framsida med en mjuk duk och varmt vatten med diskmedel. Använd vanliga rengöringsmedel till metallytorna. Ugnsutrymme Rengör ugnen efter varje användning. Därigenom är det lättare att ta bort smuts och den bränner inte fast. 1. När ugnsluckan öppnas tänds ugnsbelysningen automatiskt. 2. Torka ur ugnen efter varje användning med diskmedel och vatten och låt torka. Tillbehör Diska och torka av alla delar (galler, bakplåt) ordentligt efter varje gång som de använts. Lägg dem i vatten en liten stund för att lättare få dem rena. Fettfilter 1. Rengör fettfiltret i hett vatten med handdiskmedel i alternativt i en diskmaskin. 2. Koka det i lite vatten och 2-3 matskedar rengöringsmedel för diskmaskiner, om smutsen bränts fast ordentligt. Hårt sittande smuts tas bort med speciellt ugnsrengöringsmedel. Observera: Var vänlig beakta tillverkarens anvisningar vid användning av ugnsspray!

52 52 electrolux rengöring och skötsel Ugnsstegar Det går att ta bort ugnsstegarna på både den högra och den vänstra sidoväggen i ugnen för att bättre kunna rengöra sidoväggarna. Borttagning av ugnsstegar Dra först ut stegen framtill från ugnens sida (1) och häng sedan av den baktill (2). Isättning av ugnsstegar Viktigt! Styrstavarnas avrundade ändar måste peka framåt! Montera ugnsstegen igen genom att först hänga i den baktill (1) och sedan sticka in den framtill och därefter trycka till (2).

53 rengöring och skötsel electrolux 53 Ugnsbelysning Varning: elektrisk stöt! Innan du byter ugnslampan: Stäng av ugnen! Skruva ut alternativt slå av säkringarna i säkringsskåpet. Lägg en trasa på ugnens botten som skydd för både lampan och glaset. Byte av ugnslampan/rengöring av skyddsglaset 1. Ta bort skyddsglaset genom att vrida det åt vänster och rengör det. 2. Om nödvändigt: Byt ut ugnsbelysningen 40 W, 230 V, 300 C, värmebeständig. 3. Sätt tillbaka skyddsglaset.

54 54 electrolux rengöring och skötsel Byte av ugnslampan på sidan/rengöring av skyddsglaset 1. Ta bort den vänstra ugnsstegen. 2. Ta bort skyddsglaset med hjälp av ett smalt, trubbigt föremål (till exempel en tesked) och rengör det. 3. Om nödvändigt: Byt ut ugnsbelysningen 25 W, 230 V, 300 C, värmebeständig. 4. Sätt tillbaka skyddsglaset. 5. Sätt tillbaka ugnsstegarna.

55 rengöring och skötsel electrolux 55 Ugnslucka Vid rengöring av ugnsutrymmet kan ugnsluckan tas bort. Demontering av ugnslucka 1. Öppna ugnsluckan helt. 2. Fäll ut spaken (A) på båda luckgångjärnen helt. 3. Stäng ugnsluckan till första spärrläget (ca 45 ). 4. Fatta med händerna på ugnsluckans sidor och drag den snett uppåt från ugnen (Försiktigt: Den är tung!). Lägg luckan med utsidan neråt på ett mjukt, jämnt underlag, till exempel en filt, för att undvika repor.

56 56 electrolux rengöring och skötsel Montering av ugnslucka 1. Fatta i ugnsluckans sidor med händerna och håll den i en vinkel på ca 45. Sätt urtagen på luckans nederkant på ugnens gångjärn. Låt luckan glida ner tills det tar emot. 2. Öppna ugnsluckan helt. 3. Fäll tillbaka spaken (A) på båda gångjärnen till sitt ursprungliga läge. 4. Stäng ugnsluckan.

57 rengöring och skötsel electrolux 57 Ugnsluckans glas Ugnsluckan är försedd med fyrdubbla glasskivor. De inre glasskivorna kan tas bort för rengöring. Observera! Vid påverkan av våld, framför allt på luckans kanter, kan glaset gå sönder. Demontering av luckglas 1. Öppna ugnsluckan helt. 2. Fäll ut spaken (A) på båda luckgångjärnen helt. 3. Stäng ugnsluckan till första spärrläget (ca 45 ).

58 58 electrolux rengöring och skötsel 4. Fatta på båda sidor av lucktätningen (B) på luckans överkant och tryck inåt för att öppna spärren. Drag därefter bort lucktätningen uppåt. 5. Fatta i luckglasens övre kant och drag dem efter varandra uppåt ur styrspåret. Rengöring av luckglas Rengör luckglasen noga med vatten och diskmedel. Torka därefter av dem noga. Montering av luckglas 1. Sätt i luckglasen efter varandra snett uppifrån i spåret på luckans nederkant och sänk ner dem. Först de båda små glasskivorna, den största skivan sist.

59 2. Fatta lucktätningen (B) på sidorna, lägg den mot insidan av luckkanten och sätt på lucktätningen (B) på luckans överkant. rengöring och skötsel electrolux 59

60 60 electrolux rengöring och skötsel På den öppna sidan av lucktätningen (B) finns en styrskena (C). Denna skall skjutas in mellan det yttre luckglaset och styrvinkeln (D). Spärren (E) skall snäppa in. 3. Öppna ugnsluckan helt.

61 rengöring och skötsel electrolux Fäll tillbaka spaken (A) på båda gångjärnen till sitt ursprungliga läge. 5. Stäng ugnsluckan.

62 62 electrolux vad gör man när Vad gör man när Problem Möjlig orsak Åtgärd Ugnen värms inte upp Ugnen är inte påslagen Slå på ugnen De nödvändiga inställningarna är inte gjorda Kontrollera inställningarna Ugnsbelysningen fungerar inte I displayen visas F11 I displayen visas en felkod som inte finns angiven ovan Säkringen i fastighetens elcentral (säkringsskåpet) har löst ut Ugnslampan är trasig Kortslutning i matlagningstermometern eller så sitter inte kontakten ordentligt i uttaget Elektronikfel Vänd Dig till Din fackhandlare eller Elektrolux Service om Du inte lyckas avhjälpa problemet med ovan angivna åtgärder. Kontrollera säkringarna Kontakta en auktoriserad elektriker om säkringarna löser ut flera gånger. Byt ugnslampa Sätt i matlagningstermometerns kontakt ordentligt i uttaget på ugnssidan Slå av och sedan på ugnen med säkringen i husets elcentral eller med automatsäkringen i säkringsboxen. Kontakta Electrolux Service om felkoden visas igen Varning! Reparationer av hällen får endast utföras av en fackman. Felaktiga reparationer kan medföra allvarliga risker för användaren. Om du på grund av handhavandefel tillkallar kundtjänst-tekniker eller fackhandlare är deras besök inte kostnadsfritt, inte heller under garantitiden. Anvisning för ugnar med metallfront: Det kan, på grund av din ugns kalla front, bildas imma för en kort stund på luckans innersta glas, efter att luckan öppnats och strax efter bakning eller stekning.

63 installationsanvisning electrolux 63 Installationsanvisning Varning: Montering och anslutning av apparaten får endast utföras av en behörig fackman. Beakta denna anvisning, då garantin i annat fall inte gäller vid ev. skador. Säkerhetsanvisningar för installatören I den elektriska installationenn skall en anordning ingå, som gör det möjligt att skilja apparatens samtliga poler från nätet, med en kontaktöppning av minst 3 mm. Lämplig brytanordning är t. ex. LSströmställare, säkringar (skruvsäkringar skall tas ut ur fattningen), FIströmställare och skydd. Beröringskyddet skall garanteras genom monteringens utförande. Apparatskåpets säkerhetskrav skall uppfylla kraven enligt normen DIN Inbyggnadsugnar och inbyggnadshällar är utrustade med speciella anslutningsdon. Av säkerhetsskäl får de endast kombineras med apparater från samma tillverkare.

64 64 electrolux installationsanvisning

65 installationsanvisning electrolux 65

66 66 electrolux installationsanvisning

67 avfallshantering electrolux 67 Avfallshantering Förpackningsmaterial Förpackningsmaterialet är miljövänligt och kan återanvändas. Plastdelarna är märkta, till exempel >PE<, >PS<, etc. Lämna förpackningsmaterialet vid de kommunala återvinningsstationerna i därför avsedda behållare. Avfallshantering när produkten är utsliten Symbolen W på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan. Varning: Gör den utslitna ugnen obrukbar, så att den blir helt ofarlig, innan den lämnas till återvinning. Skilj ugnen från elförsörjningen och ta bort elkabeln från den.

68 68 electrolux garanti/kundtjänst Garanti/Kundtjänst Sverige Vid försäljning till konsument i Sverige gäller den svenska konsumentlagstiftningen. Kom ihåg att spara kvittot för eventuell reklamation. Har du frågor angående produktens funktion eller användning ber vi dig att kontakta vår konsumentkontakt på tel eller via på vår hemsida electroluxservice@electrolux.se Service och reservdelar Vill du beställa service, installation eller reservdelar ber vi dig kontakta Electrolux Service på tel eller via vår hemsida på Du kan även söka hjälp via din återförsäljare. Adressen till din närmaste servicestation finner du på vår hemsida eller Gula sidorna under rubrik Hushållsutrustning, vitvaror och service.

69 garanti/kundtjänst electrolux 69 Innan du beställer service, kontrollera först om du kan avhjälpa felet själv. Här i bruksanvisningen finns en tabell, som beskriver enklare fel och hur man kan åtgärda dem. Observera, elektriska fel skall alltid åtgärdas av certifierad elektriker. Innan du kontaktar service, skriv upp följande enligt dataskylten: Modellbeteckning... Produktnummer... Serienummer... Inköpsdatum... Hur och när uppträder felet?

70 70 electrolux garanti/kundtjänst Europa-Garanti För denna apparat gäller Electrolux garanti i alla de länder som är förtecknade i slutet av denna beskrivning, under den period som anges i garantibeviset eller enligt respektive lands lagar. Om du flyttar från något av dessa länder till ett annat av de länder som är förtecknade nedan följer garantin med apparaten under följande förutsättningar: Garantin för apparaten börjar gälla från det datum då den inköptes vilket bevisas av ett gällande inköpsdokument som har utfärdats av försäljaren. Garantin gäller för samma period och i samma omfattning för material och arbete som gäller för denna typ av apparat eller produktgrupp i det land du har flyttat till. Garantin är personlig för den som köpte apparaten och kan inte överföras till en annan användare. Apparaten har installerats och använts enligt Electrolux instruktioner och att den har använts för hushållsbruk, dvs den har inte använts för kommersiella ändamål. Apparaten har installerats enligt alla gällande bestämmelser i det nya landet. Bestämmelserna i denna Europa-garanti påverkar inte dina rättigheter enligt gällande lagar i respektive land. p t b Albania Rr. Pjeter Bogdani Nr. 7 Tirane Belgique/België/ Belgien Bergensesteenweg 719, 1502 Lembeek Èeská republika Budìjovická 3, Praha 4, Danmark Sjællandsgade 2, 7000 Fredericia Deutschland Muggenhofer Str. 135, Nürnberg Eesti Mustamäe tee 24, Tallinn España Carretera M-300, Km. 29,900 Alcalá de Henares Madrid France Great Britain Addington Way, Luton, Bedfordshire LU4 9QQ Hellas Limnou Str., Thessaloniki

71 garanti/kundtjänst electrolux 71 p t b Hrvatska Slavonska avenija 3, Zagreb Ireland Long Mile Road Dublin 12 Italia +39 (0) C.so Lino Zanussi, Porcia (PN) Latvija Kr. Barona iela 130/2, LV-1012, Riga Lietuva Verkių 29, LT Vilnius Luxembourg Rue de Bitbourg, 7, L-1273 Hamm Magyarország Nederland H-1142 Budapest XIV, Erzsébet királyné útja 87 Vennootsweg 1, 2404 CG - Alphen aan den Rijn Norge Risløkkvn. 2, 0508 Oslo Österreich Herziggasse 9, 1230 Wien Polska ul. Kolejowa 5/7, Warsaw Portugal Quinta da Fonte - Edificio Gonçalves Zarco - Q Paço de Arcos Romania Str. Garii Progresului 2, S4, RO Schweiz/Suisse/ Svizzera Slovenija Slovensko Suomi Industriestrasse 10, CH-5506 Mägenwil Sverige +46 (0) Türkiye Ðîññèÿ Electrolux Ljubljana d.o.o. Gerbiceva 98, 1000 Ljubljana Electrolux Slovakia s.r.o., Electrolux Domáce spotrebièe SK, Seberíniho 1, Bratislava Electrolux Service, S:t Göransgatan 143, S Stockholm Tarlabaþý caddesi no : 35 Taksim Istanbul Ìîñêâà, Îëèìïèéñêèé ïðîñïåêò, 16, ÁÖ Îëèìïèê

72 sakregister electrolux 72 Sakregister A Automatisk matlagningstermometer 24 Automatiska recept 25 B Bakplåt 12 Barnlås 42 Beskrivning av inbyggnadsugnen 7 D Display På/Av 31 F Fabriksinställningar 31 Felkod 62 Fettfilter 20 G Galler 12, 19 H Heat+Hold 35 I Indikeringar 8 Inställning av klocka 14 Inställningar 31 K Klocka 8 Klockfunktioner 38 Knapplås 42 Kokassistent 21 använda 23 Översikt 21 L Långpanna 12, 19 Lås för lucka 47 Längd 39 Ljudinställningar 31 Luktfilter 37 M Matlagningstermometer 44 Meny betjäna 17 Inställningar 31 Mina program 29 Översikt 15 Ugnsfunktioner 27, 31 Mina program 29 P Plåt 19 R Rätter 21 Recept 21, 23 Rengöring Fettfilter 51 Rengöring före användning 14 Tillbehör 51 Ugnslampa 53 Ugnsstege 52 Ugnsutrymme 51 Reparationer 5 restvärme 18 S Säkerhetsavstängning 43 Service 74 Set+Go 33 Slut 39 Snabbvärmning 18 Spara 29 Språk Inställning 13 Symboler 8 T Tidsförlängning 36 Tillbehör 12, 19 Timer 38 Typskylt 74 U Ugn Betjäning 15 Lampa 53 Tillbehör 12 Ugnsfunktioner 27, 28 Ugnsstege 52 Uppvärmning 18 V Värmeindikering 18 Viktautomatik 23

73 service och reservdelar electrolux 73 Service och reservdelar Sverige Vill du beställa service, installation eller reservdelar ber vi dig kontakta Electrolux Service på tel eller via vår hemsida på Du kan även söka hjälp via din återförsäljare. Adressen till din närmaste servicestation finner du via eller Gula sidorna under rubrik Hushållsutrustning, vitvaror - service. Innan du beställer service, kontrollera först om du kan avhjälpa felet själv. Här i bruksanvisningen finns en tabell, som beskriver enklare fel och hur man kan åtgärda dem. Observera, elektriska fel skall alltid åtgärdas av certifierad elektriker. Innan du kontaktar service, skriv upp följande enligt dataskylten: Modellbeteckning... Produktnummer... Serienummer... Inköpsdatum... Hur och när uppträder felet?

74 74 electrolux service och reservdelar Finland Service, reservdelsbeställningar och eventuella reparationer får utföras endast av ett auktoriserat serviceföretag. Information om det närmaste auktoriserade serviceföretaget får du från numret (0,1597H/min (0,95 mk/ min)+pvm), * eller telefonkatalogens gula sidor "hushållsapparatservice". För att säkra maskinens klanderfria funktion skall man vid reparationer endast använda originala reservdelar. * När du beställer service eller reservdelar bör du veta produktnummer och modellbeteckning som står på dataskylten. Skriv up dem här så har du dem tillhands när du behöver dem. Modell:... Produktnummer:... Serienummer:... Inköpsdatum:...
