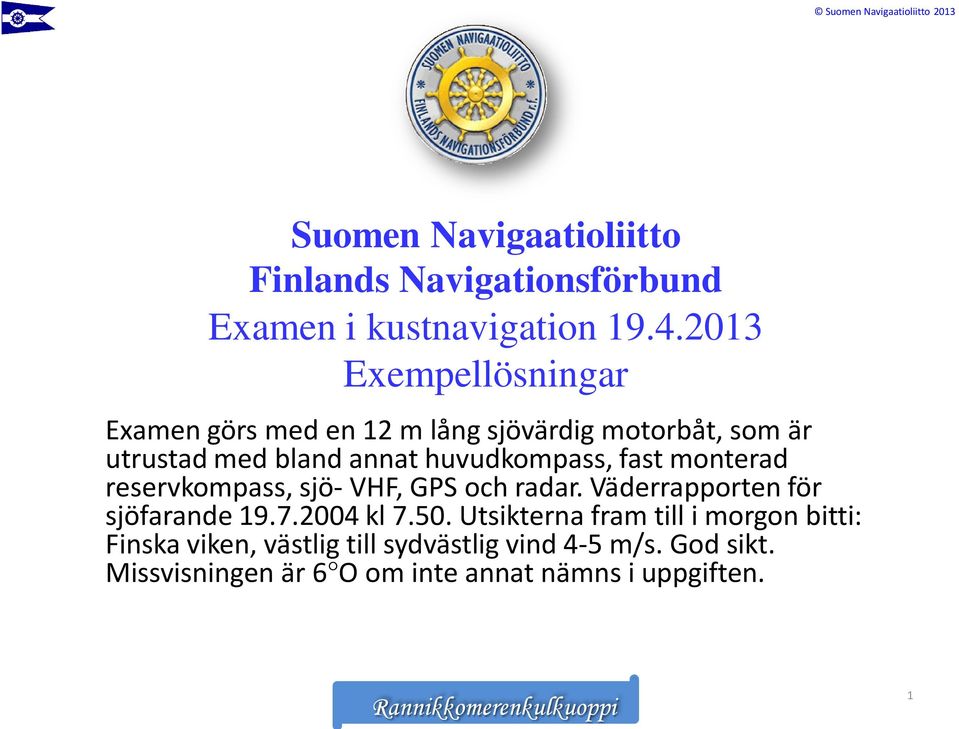

1 Suomen Navigaatioliitto Finlands Navigationsförbund Examen i kustnavigation Exempellösningar Examen görs med en 12 m lång sjövärdig motorbåt, som är utrustad med bland annat huvudkompass, fast monterad reservkompass, sjö- VHF, GPS och radar. Väderrapporten för sjöfarande kl Utsikterna fram till i morgon bitti: Finska viken, västlig till sydvästlig vind 4-5 m/s. God sikt. Missvisningen är 6 O om inte annat nämns i uppgiften. 1

2 kl är din position 59 27,0 N ,0 O. Du planerar din rutt mot havsfyren Osmussaar. a) Vilken är tidvattenströmmens kurs och fart? (2p) HW tid Sökt tid tidskillnad 3h efter HW HW ,1 m MRs=4,0m LW ,3 m MRn=2,4m Höjdskillnad 2,8 m (neap) Ks= 270 Range 2,8m Fs = RateNp = 3,1kn = MRn 2,4m 3,6kn 2

3 Kög = 209 Dög = 8 M Fög= 6,8 kn Suomen Navigaatioliitto 2013 b) Vilken är kompasskursen, om den av tidvattnet förorsakade strömmen antas förbli oförändrad under hela resan och den västliga vinden förorsakar en avdrift på 5? Din fart är 6 knop (3p). Kgv = 176 a = + 5 K = 181 m = -6 c) När passerar du latituden 59 20,0 N? (1p) Km = 175 d = + 4 Kk = 179 Fög = 6,8 kn Fgv = 6 kn 8M * 60 Tid = = 70, 59 min = 1h11min 6, 8kn Framme kl Kög = 209 Ks = 270 Fs = 3,6kn Kgv = 176 3

4 2. Frånseglad ort är 59 40,0 N ,5 O. Du är på väg till positionen 59 25,0 N ,5 O. a) Beräkna med bestickräkning kurs och distans! (2p) Utseglad ort: 59 40,0 N ,5 O Inseglad ort: 59 25,0 N ,5 O D.lat: - 15,0 S D.lon: - 42,0 V Suomen Navigaatioliitto 2013 D.lat 15 Mlat = Startlat ± = 59 40, 0' N 59 32, 5' 2 2 N Tabell 2; m = 1,970 dep Dlon 42,0 = = = 21, M m 1, Tabell 3; dep/d.lat = dep Dlat = 21,319 15,0 = 1,421 K = S 55 V Kög = = 235 Tabell 1; kurs 55, D.lat 14,9 och dep 21,3 Distans= 26M 4

5 b) Rita in rutten i sjökorten. (1p) 59 40,0 N ,5 O K = M K = ,0 N ,5 O 5

6 3. Bestickpunkten är 59 39,7 N ,0 O. Havsfyren Keri pejlas 45 om styrbord klockan och tvärs om styrbord klockan Båtens kompasskurs är 010 och farten 6 knop. a) Vilken är din position klockan 14.25? (1,5p) Kk = 010 o d = - 1 o Km = 009 o m = + 6 o K = 015 o 59 42,6 N ,5 O K = 015 o 2,5M B = 105 o K = 015 sv = + 90 o B = 105 o Fart = 6kn Tid = 25 min Bp 6kn*25min D = = 2, 5M 60 6

7 b) Du fortsätter din resa mot havsfyren Tallinnamadal. Vilken är kompasskursen? (1,5p) K = ,6 N ,5 O K = 272 m = (+)-6 Km = 266 d = (+)-8 Kk = 258 7

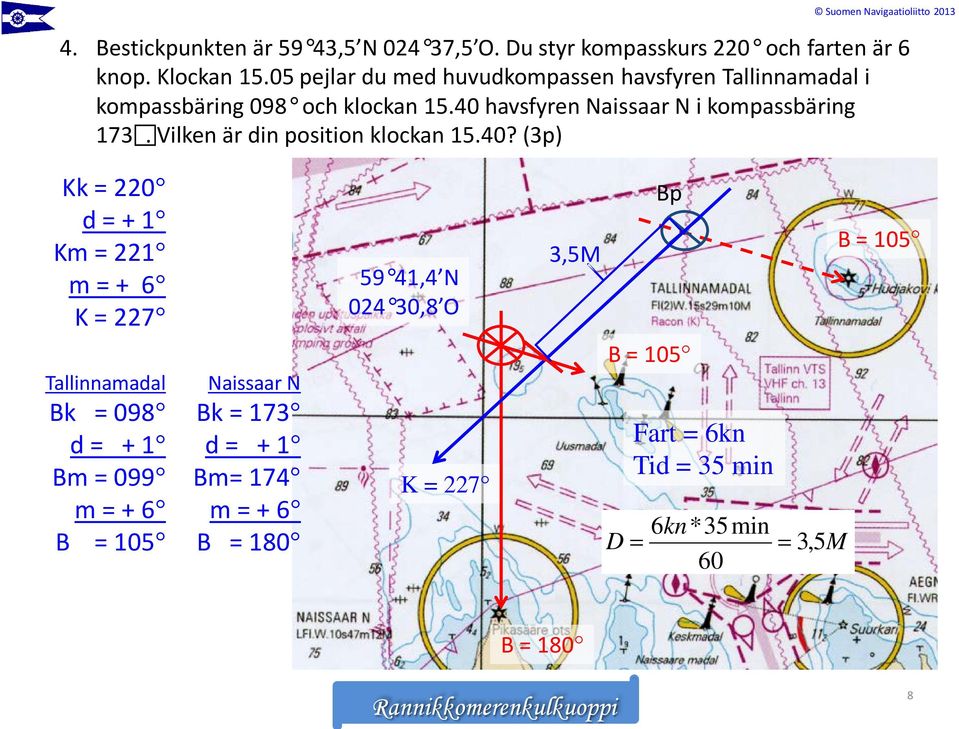

8 4. Bestickpunkten är 59 43,5 N ,5 O. Du styr kompasskurs 220 och farten är 6 knop. Klockan pejlar du med huvudkompassen havsfyren Tallinnamadal i kompassbäring 098 och klockan havsfyren Naissaar N i kompassbäring 173. Vilken är din position klockan 15.40? (3p) Kk = 220 d = + 1 Km = 221 m = + 6 K = ,4 N ,8 O 3,5M Bp B = 105 Tallinnamadal Bk = 098 d = + 1 Bm = 099 m = + 6 B = 105 Naissaar N Bk = 173 d = + 1 Bm= 174 m = + 6 B = 180 K = 227 B = 105 Fart = 6kn Tid = 35 min 6kn*35 min D = = 3, 5M 60 B = 180 8

9 5. Bestickpunkten är 59 57,0 N ,0 O. Du styr kompasskurs 270 och farten är 6 knop. Klockan pejlar du med huvudkompassen havsfyren Kalbådagrund i kompassbäring 328 och klockan pejlar du den i kompassbäring 033. Vilken är din position klockan 17.30? (2p) Kk = 270 d = + 9 Km = 279 m = + 6 K = 285 Kl Bk = 328 d = +9 Bm= 337 m = + 6 B = 343 Kl Bk = 033 d = +9 Bm = 042 m = + 6 B = 048 B = 048 Fart = 6kn Tid = 30 min K = 285 6kn*30 min D = = 3M 60 B = ,3 N ,6 O 3M 3M B = 343 o Bp 9

10 6. Din bestickpunkt är 60 03,0 N ,6 O. Då du korsar 9 m farleden, vars ensmärken befinner sig väster om Söderskär, pejlar du enslinjen med reservkompassen i kompassbäring 028. Reservkompassen visar kompasskurs 220. a) Vilken är reservkompassens deviation för den styrda kursen? (2p) B = 040 m =(+) -6 Bm= 034 -Bk = 028 d = + 6 För kompasskursen 220 B = 040 b) Är Fluxgate-kompassen en magnetkompass?(1p) Ja! 10

11 7. a) Vad är vattendjupet i Hangö hamn klockan 09.23, då djupet enligt sjökortet är 2,4 meter? (1p) HW 3,1 m Djup enligt sjökortet 2,4 m Totaldjup 5,5 m b) Vad är djupmarginalen, om fartygets djupgående är 2,1 meter (1p) Totaldjup 5,5 m Djupgående - 2,1 m Djupmarginal 3,4 m c) Kan vi avgå från hamnen klockan 15.31? (1p) Ja LW 0,3 m Djup enligt sjökortet 2,4 m Totaldjup 2,7 m Djupgående - 2,1 m Djupmariginal + 0,6 m 11

12 8. Ange med kryss i rutan vilket av följande påståenden är rätt och vilket fel. a) Radarantennen är en reflektor, som har en vinkel i horisontalplanet (lobvinkel) på ca 2-7 grader. Ju bredare lobvinkel desto bättre kan radarn urskilja bredvid varandra stående föremål (1p) b) Radarn är en anläggning som utsänder radiofrekventa signaler (1p) c) Sjunkande lufttryck betyder att ett lågtryck närmar sig (1p) Oikein Väärin d) Gyrokompassen är beroende av jordens magnetfält! (1p) 12
